Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений

Материал стенок трубы и армирование

Самой первой надписью, после названия производителя, обычно указывается материал полимера (разновидность полипропилена) или материал армирования, если таковое имеется. По большому счёту эта информация дублируется следом, в описании слоёв. Далее, если труба армированная, а следовательно многослойная — указываются материалы каждого слоя от внутреннего к наружному (но это не точно, см. ниже). Рассмотрим что означают различные аббревиатуры, как в основном названии труб, так и в слоях.

Материалы стенок труб: PP-R (ПП-Р) — полипропилен рандомсополимер, цифры после аббревиатуры означают минимальную длительную прочность (MRS) в бар, их может и не быть. PP-RCT (ПП тип 4) — полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью. Более современная модификация PP-R, по ГОСТ Р 53630 обладает большей прочностью (MRS не менее 11,2 МПа у PP-RCT против MRS не менее 8,0 МПа у PP-R). PE-RT (ПЭ-ПТ) — полиэтилен повышенной термостойкости, встречается во внутреннем слое некоторых труб. PP-H и PP-B (полипропилен гомополимер и полипропилен блоксополимер) — в настоящее время не используются для водоснабжения.

В отличие от материала стенок, материал армирования не регулируется ГОСТ-ами и производители «фантазируют» на своё усмотрение. Маркировка армирования может немного отличаться, однако не составит большого труда понять, о чём идёт речь.

Армирование алюминиевой фольгой в большинстве маркируют AL, реже ALUX. Армирующий слой фольги может быть близок к наружней оболочке (под зачистку) или в середине (под торцевание) — на обозначениях это никак не отражается. Наружный слой фольги может быть как цельным, так и перфорированным — и это обычно не указывается в надписях на трубах.

Другой тип армирования — стекловолокно. Стекловолокно в среднем слое смешано с полипропиленом, поэтому на маркировках некоторых производителей средний слой обозначается как PP-R-GF или PP-RCT-GF, у других же то же самое обозначается как GF. Средний слой со стекловолокном может обозначаться как FIBER, в общем все эти обозначения обозначают армирование трубы стекловолокном. Также встречаются трубы, армированные базальтовым волокном, обозначается такой слой как BF.

Ещё несколько слов о чередовании слоёв: не смотря на то, что нашими ГОСТ-ами предписывается обозначать слои, начиная от внутреннего, некоторые (китайские) производители обозначают слои от наружного к внутреннему. Примером тому служат, например, трубы с внутренним слоем из PE-RT, маркируются они PP-R-AL-PE-RT.

Вопрос-ответ:

Какие виды полипропиленовых труб и фитингов существуют?

Существует несколько видов полипропиленовых труб и фитингов, включая обычные, армированные и стекловолоконные трубы. В качестве фитингов могут использоваться различные элементы, такие как муфты, уголки, тройники и т.д.

Какая маркировка присутствует на полипропиленовых трубах и фитингах?

На полипропиленовых трубах и фитингах обычно указывается информация о диаметре, давлении, классе прочности, производителе и других характеристиках. Маркировка может быть нанесена в виде надписей, символов или цветовых отметок.

Какие характеристики имеют полипропиленовые трубы и фитинги?

Полипропиленовые трубы и фитинги обладают высокой химической стойкостью, устойчивостью к ультрафиолетовому излучению, прочностью, низкой теплопроводностью и долговечностью. Они могут использоваться для транспортировки воды, газа, отопления и других сред.

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

Фитинги для полипропиленовых труб: виды и разновидности

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров.

Классификация труб из полимеров

Из-за назначения пластиковых труб, они разделяются на несколько видов, которые регламентируются ГОСТом.

Чтобы точно определиться с выбором изделий для структуры полипропиленовых коммуникаций, необходимо ознакомиться с их основными разновидностями, которые отличаются по следующим параметрам.

По сырьевому составу

Тип пластиковых труб может зависеть от качественных характеристик сырья, применяемого для изготовления готовой продукции. На особенности химического состава главным образом влияют различные модифицирующие добавки, усиливающие определенные свойства материала.

Исходя из разновидности исходного сырья различают несколько марок пластика:

• ППР – изделия с такой маркировкой производятся из рандом-сополимера и обладают сверх-высокой устойчивостью к механическим воздействиям. Они также хорошо переносят значительные изменения температур, от – 170 до + 1400 градусов. Наиболее востребованными размерами труб из пластика ППР являются диаметры от 16 до 110 мм. Благодаря устойчивости к ударам, они часто применяются для создания систем бытовых коммуникаций.
• РРВ – данный тип сырья отличается строением молекулярной структуры, которая состоит из отдельных элементов сополимеров, чередующихся в заданном порядке. Благодаря особой структуре, материал обладает значительными качествами прочности и успешно противостоит ударным воздействиям. Трубы из РРВ применяют для отопления «теплый пол», а также для снабжения домов холодной водой.
• РРН – из этого полимера изготовляют преимущественно трубы среднего и большого диаметра, так как материал обладает низкими показателями плавления и подходит для вентиляции, холодных жидкостей или канализации. Его получают с помощью модификаторов – антипиренов и антистатиков.
• РРs – универсальный вид пластика, который называется полифенилсульфид. Материал относится к самому высокому классу полимеров, так как обладает высокой износостойкостью, а также улучшенными параметрами прочности и устойчивости к нагреванию. Широкая сфера применения труб марки РРs позволяет разнообразить ассортимент диаметров изделий от 20 до 1200 мм.

По показателю давления

Кроме химического состава полипропилена, на его сопротивление давлению оказывают различные варианты армирования и толщины оболочки.

В зависимости от структуры труб различают несколько видов их маркировки:

• N20 – для снабжения зданий водой разной температуры наиболее часто используют трубы именно с этим показателем, означающим давление на стенку трубы в 2,0 МПа. Выполняются с внешним диаметром в пределах 16 – 110 мм, а внутренним – 10.6 – 73.2 мм.
• N10 – обладает показателем давления до 1,0 Мпа, с толщиной стенки труб 1,9 – 10 мм. Применяется для обустройства системы «теплый пол» и снабжения водой с максимальным нагревом до +45 градусов.
• PN16 – выдерживает давление жидкостей на оболочку трубы до 1,6 МПа. Иногда используется для водоснабжения, при этом горячей — не выше +60 градусов.
• N25 – обладает многослойной структурой волокна и защитным покрытием из алюминиевой фольги. Благодаря сложному строению, обладает показателем давления в 2,5 МПа, стойкостью к нагреванию и механическим воздействиям. Применяется для снабжения зданий горячей водой и отоплением до +95 градусов.

Что означает PN и класс с давлением

PN на пластиковых трубах — это номинальное рабочее давление, которое труба выдержит в течение 50 лет эксплуатации, при температуре транспортируемой воды 20℃. В качестве измерения давления принята единица БАР, 1 бар равна 0,1 МПа . Простыми словами — это давление, при котором труба прослужит на холодной воде очень длительный период времени.

Если необходимо учитывать давление в атмосферах — 1 ст.ат. (стандартная атмосфера) = 1,01 бар = 0,101 МПа = 10 метров водяного столба.

Номинальное давление не выбирается производителем произвольно — существуют общепринятые значения: PN10; PN16; PN20 и PN25. Как правило, значения ниже 20 используются только на холодной воде.

Очень важный момент — что с повышением температуры воды сокращается срок службы и рабочее давление. Поэтому это условное обозначение характеризует поведение трубы на холодной воде, однако косвенным образом указывает на эксплуатационные характеристики в горячем водоснабжении и отоплении.

Для более точного определения свойств при транспортировке горячей воды существуют классы эксплуатации и соответствующие им температуры — зачастую этой информации нет на самой трубе. Попадаются однако трубы со значением PN и с классами, в целом же — эти две разные на первый взгляд характеристики взаимосвязаны, об этом немного ниже.

Класс/давление (указывается в бар или МПа) — Это класс эксплуатации и соответствующее ему давление. Человеческим языком — какое давление длительно выдержит труба на горячей воде, температура которой соответствует определённому классу по ГОСТ 32415-2013. В соответствии с этим же документом, рабочее давление должно соответствовать одному из значений: 0,4; 0,6; 0,8 и 1,0 МПа. По своей сути это тот же параметр PN, только для горячей воды и отопления. Классы эксплуатации и температуры приведены в таблице ниже.

Попробуйте повернуть телефон в положение «пейзаж» или измените масштаб браузера. Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

*Примечания к таблице: Время работы при Тавар 100 часов.Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб, Тмакс и Тавар, и составляет 50 лет. При сроке службы менее 50 лет все временные характеристики, кроме Тавар, следует пропорционально уменьшить. Некоторая путаница с температурой и сроком службы у 4 и 5 классов объясняется тем, что 50-летний срок службы на отоплении складывается из трех температурных режимов: летнего (теплоноситель холодный), среднего и максимального.

Не смотря на то, что обозначения PN и класс/давление — характеристики разные, при изучении документации на конкретные трубы вырисовывается зависимость. Как правило PN20 соответствует классам 1 и 2 (горячее водоснабжение), а PN25 всем 5 классам. Только вот давление для нужного класса придётся искать в документации. Поэтому если труба будет использоваться не на холодной воде — обозначение класс/давление более полное и предпочтительное. Естественно, трубы всех пяти классов пригодны для эксплуатации на холодном водоснабжении. Не стоит забывать, что приведённая зависимость PN весьма условная и если класс и давление не указаны в маркировке, то правильнее будет изучить документацию, если конечно труба подбирается для ГВ или отопления.

Виды фитингов для полипропиленовых труб

Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.

Для каждого стыка требуется подходящий фитинг

Муфта и переходник

Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.

Муфта поможет сформировать прочное соединение

Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.

Возможно соединение труб разного диаметра

Уголок, тройник и крестовина

Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.

Величина угла может отличаться

Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.

Возможно соединение труб из разных материалов

Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.

Конфигурация выбирается с учётом направления отводов

Обвод и компенсаторы

Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.

Геометрические параметры обводов могут существенно отличаться

Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.

Компенсатор имеет характерную конфигурацию

Американка

В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.

Американка удобна в обслуживании

Краны, вентили и заглушки

Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.

Кран позволяет перекрыть поток

В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.

Форма заглушки выбирается индивидуально

Фиксаторы и крепёж

Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.

Клипса – один из видов крепёжных элементов для полипропиленовых труб

Характерные особенности фитингов для труб ПНД

Полиэтилен низкого давления является одним из видов полимеров, который отличается экологичностью, устойчивостью к воздействию химических веществ, способностью выдерживать температуру до 80 °С, стойкостью к истиранию, высокой плотностью, диэлектрическими качествами, хорошей эластичностью, что снижает вероятность возникновения повреждений в результате гидроудара. Данный универсальный тип изделий целесообразно применять для обустройства системы холодного водоснабжения, канализации, транспортировки газообразных и жидких веществ, а также горючих газов.

Фитинги для труб ПНД просто монтируются и долго служат

Трубы и фитинги из ПНД способны выдерживать давление в пределах 6-16 атм. Изделия отличаются длительным периодом эксплуатации, простотой монтажа и доступной стоимостью.

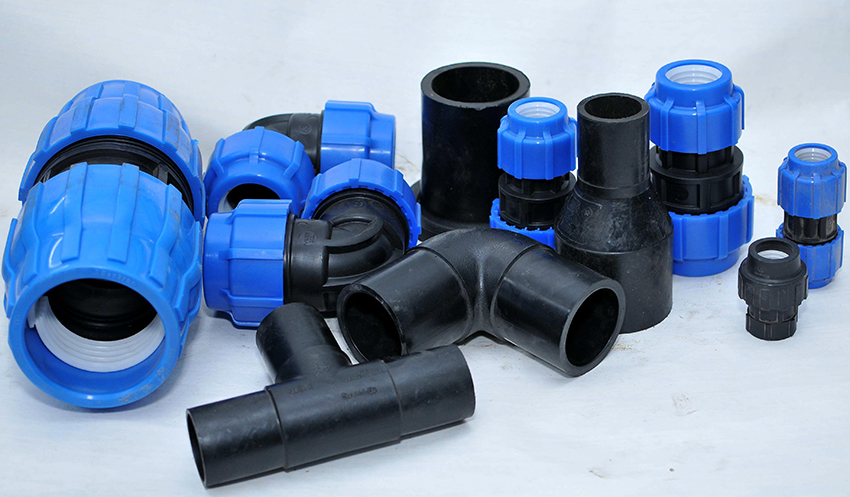

Фитинги для полиэтиленовых труб выпускают нескольких видов. Для соединения частей системы могут применяться равнопроходные, компенсационные элементы, обеспечивающие переход от большего диаметра изделий к меньшему, и фланцевые муфты (от меньшего сечения к большему).

Разновидности фитингов для полиэтиленовых труб низкого давления

Для крепления запорной арматуры к системе используются переходники. Данный тип фитинга применяется при соединении труб, изготовленных из разных материалов. Для изменения направления магистрали устанавливаются отводы с углом 45, 60 и 95°. Для выполнения ответвлений предназначены тройники и крестовины.

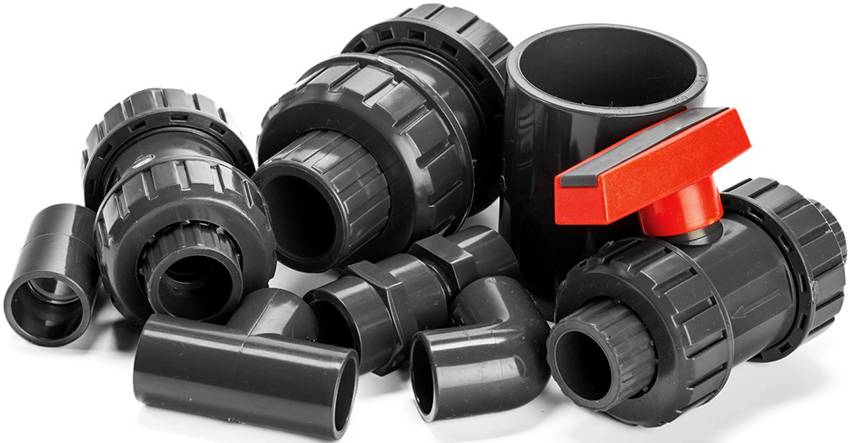

Для соединения ПНД-труб применяются переходники, отводы, крестовины, тройники, хомуты, фланцы

Для создания второстепенного ответвления на основной магистрали необходимы седелки в виде хомута, элементы обжимного типа и накладки, которые крепятся к трубе посредством электродиффузионной сварки. Такие изделия применяются для врезки в существующий коллектор новых деталей и часто представлены фитингами для ПНД-труб 32 и 40 мм.

В зависимости от технологии соединения элементов системы, фитинги для ПНД-труб могут быть неразъемными, фиксирующимися при помощи сварочного аппарата, и сборно-разъемными, которые монтируются посредством использования сантехнических ключей. Второй тип изделий представлен компрессионными, обжимными, резьбовыми, фланцевыми элементами и пресс-фитингами.

Неразъемные изделия предназначены для обустройства наружной системы водоснабжения. Монтаж компрессионных фитингов для ПНД-труб осуществляется за счет накидной гайки, а надежность и герметичность соединения обеспечивается благодаря уплотнительному кольцу. Резьбовые фитинги приобретают для безнапорных систем и для стыковки кабель-каналов.

Фланцевые элементы применяются при соединении пластикового трубопровода с металлическим. Такие изделия состоят из стального фланца и втулки. Первая часть фиксируется при помощи шпилек или болтов к ответному фланцу, который приварен к металлической трубе, а вторая стыкуется с пластиковым участком магистрали.

Фланцевые фитинги используются если нужно соединить ПНД-трубу с металлической

Несколько дополнительных советов по выбору

Подбор ПП труб и таких же фитингов для водопровода — ответственный момент.

Отправляясь на строительный рынок, не помешает помнить, что полезно руководствоваться  следующими ключевыми критериями:

особенностями работы будущей системы в конкретных условиях;
видом инженерных коммуникаций.

Любой трубопровод имеет свои особенности.

Их также следует учитывать при выборе:

1. Для водопровода в основном применяют трубы из полипропилена серого или белого цвета.
2. Сборка трубопровода из полипропилена предполагает применение специфического паяльника для ПП труб и особой разновидности труборезов.
3. Если выбор затруднителен из-за широты ассортимента, нужно брать изделия, в которых сошлись такие параметры, как качество, стоимость, удобство, недорогой монтаж.
4. Необходимо знать, что соединительные элементы к ПП трубам нельзя заменить на фитинги, предназначенные для ПВХ труб, даже если у них одинаковые размеры.

Каждый производитель позиционирует свои изделия с высоким качеством, долговечностью. Поэтому для достойного выбора нужно сравнить трубы, выпущенные разными компаниями, по некоторым параметрам.

ПП фитинги и трубы FV-Plast, выпускаемые в Чехии, пользуются популярностью у потребителей многих стран. Они подходят для систем снабжения горячей и холодной водой

Первый параметр — наличие требуемых диаметров, нетипичных соединений, масса. Немалое значение имеет и внешний вид. Если это решающий момент, то презентабельнее выглядят трубы, произведенные в Чехии, а турецкие по сравнению с ними, невзрачные. В частности, чешские трубы FV PPR — отличный вариант для холодной и горячей водопроводной разводки.

К ним фирма Faser выпускает фитинги, аксессуары. Подходят для подачи горячей воды и трубы FV THERM, но из-за высокой стоимости это нецелесообразно. Производитель Фасер, чтобы визуально можно было отличить изделия для холодного водоснабжения, помечает их полосками на белой поверхности.

Еще один нюанс — значение SDR. При высоком показателе наблюдается отличная проходимость при относительно тонких стенках. Низкий SDR — признак низкой проходимости при одновременно большой плотности и прочности. Прочность и срок эксплуатации также важны

Нельзя обходить вниманием и гарантии производителей

Обрезкам полипропиленовой трубы, оставшимся после сооружения трубопровода, всегда можно найти применение. Например, можно сделать стул для дачной или домашней обстановки. Руководство по его изготовлению вы найдете в рекомендуемой нами статье.

Особенности сварки полипропиленовых труб

Для сваривания изделий данного типа используется способ термической полифузии. Заключается он в нагреве свариваемых частей с последующим их быстрым соединением. Выполняется эта процедура с помощью специального паяльника. Некоторые производители таких инструментов оснащают их сразу двумя нагревательными элементами, мощности которых хватает для нагрева труб конкретного диаметра. Казалось бы, это плюс. Но не в данном случае.

Для качественного соединения труб при помощи метода термодиффузии потребуется специальное оборудование и четкое соблюдение технологии сваривания

Время нагрева зависит от:

• диаметра трубы;
• ширины сварочного пояса;
• температуры окружающей среды. Она не должна выходить за пределы нормы.

Материал после нагрева сохраняет пластичность очень короткое время. За несколько секунд нужно успеть зафиксировать соединение, одновременно избавляясь от перекосов. Оптимальной температурой для разогрева считается отметка +260˚С. Для обеспечения надёжного соединения материал трубы необходимо прогреть достаточно сильно. Но чрезмерный нагрев может вызвать потерю формы. Поэтому следует контролировать время выполнения данной операции. В зависимости от сечения труб оно составляет:

• 8…9 секунд для труб сечением 20 миллиметров;
• 9…10 секунд, если свариваются трубы диаметром 25 миллиметров;
• 10…12 секунд при сварке труб диаметром 32 миллиметра и т.д.

Нагретые и уже соединённые трубы необходимо правильно остудить. Фиксация требует столько же времени, как и фаза нагрева. Если поспешить и прекратить выполнение этой процедуры раньше положенного времени, возникнет деформация соединения. Сварка полипропиленовых труб – относительно непростой процесс. Критичным является не только несоблюдение времени нагрева, но и невыполнение правил пайки. Основные из них следующие:

• во время работы сварочный аппарат всё время должен находиться во включённом состоянии;
• обязательное нанесение на поверхность трубы разметки с целью обеспечения должной глубины сварочного шва.
• соединяемые элементы должны подвергаться нагреву одновременно.

Узнав, какими бывают полипропиленовые трубы, большинство наших соотечественников предпочитают покупать именно такие изделия. Вложенные деньги окупятся сторицей за счёт многих факторов. В частности низкая теплопроводность материала позволяет отказаться от покупки и монтажа теплоизоляции. При этом экономия тепла во время транспортировки теплоносителя составляет порядка 20%. То есть расход газа в автономной системе отопления тоже можно уменьшить.

Эксплуатационные и технические параметры труб ПП

1. Для газовых трубопроводов (газовые магистрали, вентиляционные каналы и системы) диаметры полипропиленовых труб в миллиметрах: 10,0; 15,0; 20,0; 25,0; 32,0; 40,0; 50,0; 65,0; 80,0; 90,0; 100,0; 125,0; 150,0; 160,0; 200,0; 225,0; 250,0; 300,0; 400,0; 500,0; 600,0.
2. Для водяных трубопроводов (водопровод с горячей или холодной водой, отопительные системы, канализационные трассы) размеры полипропиленовых труб в мм: 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 75,0; 90,0; 110,0; 125,0; 160,0; 180,0; 225,0; 250,0; 280,0; 315,0; 400,0; 500,0; 630,0; 800,0; 1000,0; 1200,0.

Параметры труб из пенопропилена

Использование полипропиленовой трубы повышает надежность магистрали, так как ими можно полностью заменить стальные трубы, ржавеющие со временем. Еще один плюс – диаметр полипропиленовых труб для водоснабжения или газопровода меньше, чем у стальных изделий, а время эксплуатации больше. Так, стальную трубу ⌀ 17 мм заменяет ПП-изделие ⌀ 10 мм, металлическую ⌀ 43,2 мм – пластиковая ⌀ 32 мм. Таблицы показывают размеры и диаметры ходовых изделий PN10 для ХВС при эксплуатации в следующих условиях: температура жидкости 20С, рабочее давление 10 Атм, емкость при указанных размерах для 4-метровых отрезков:

Размер изделия в миллиметрах	Dn, мм	Толщина стенки, мм	Емкость, литров на метр погонный
20 х 1,9	20	1,9	0,206
25 х 2,3	25	2,3	0,327
32 х 3,0	32	3,0	0,531
40 х 3,7	40	3,7	0,834
50 х 4,6	50	4,6	1,307
63 х 5,8	63	5,8	2,075
75 х 6,9	75	6,9	2,941
90 х 8,2	90	3,2	4,254
110 х 10,0	110	10,0	6,362

Трубы PN16 для ГВС, рабочая температура 60°С, давление 10 Атм, отрезки 4 метра:

Размер, мм	Dn, мм	Толщина стенки, мм	Емкость, литров на метр погонный
20 х 2,8	20	2,8	0,206
25 х 3,5	25	3,5	0,327
32 х 4,5	32	4,4	0,531
40 х 5,6	40	5,5	0,834
50 х 6,9	50	6,9	1,307
63 х 8,7	63	8,6	2,075
75 х 10,24	75	10,3	2,941
90 х 12,5	90	12,3	4,254
110 х 15,2	110	15,1	6,362

Где D_n – внутренний диаметр изделия.

Таблица взаимозаменяемости стальных и ПП-изделий

Из ПП-труб монтируются:

1. Вентиляционные трубопроводы и трассы. Для беспрепятственного движения воздушных потоков:
   • не нужна высокая прочность труб;
   • трассу можно крепить на легких гипсокартонных перегородках или на каркасе подвесного потолка, так как полипропиленовая труба весит мало;
   • для вентиляции понадобятся трубы полипропиленовые ⌀ 10-12,5 мм и длиной до 500 см.
2. Канализация и ливневка, которые требуют большой герметичности соединений. В стыках используются уплотнительные резиновые кольца.
3.  Внутренняя канализационная система: ⌀ 40 мм, 50 мм, 110 мм; длина изделий – 30-200 мм.
4. Наружная канализационная магистраль длина до 500 см; ⌀ 150 мм и больше. Изделия бо́льших диаметров и размеров (⌀ 600 мм, длина 10 м) следует укладывать в траншеи при помощи спецтехники.
5. Водопроводные трассы ГВС или ХВС ⌀ 16-110 мм, длина 500 см.
6. Отопительные трубопроводы. Требуемый диаметр полипропиленовых труб для отопления – 20-75 мм, длина может быть разной.

Последовательность сборки ПП-трассы

Цена на ПП-изделия определяется в зависимости от:

• класса полипропилена. Самая дорогая труба – III типа;
• диаметра полипропиленовых труб, таблица которых представлена выше, – чем он больше, тем выше будет стоимость;
• наличия армирования стенок;
• компании-производителя.

Примерная стоимость некоторых труб за один погонный метр:

• PPR №20 – 35 руб.;
• PPR №25 Fiber – 45 руб.;
• PP-Fiber – труба, армированная стекловолокном, – 45 руб.;
• Ekoplastik PPR №20 – 40 руб.;
• PP-ALUX, армированная алюминием, – 55 руб.;
• Ekoplastik PPR Fiber Basalt Plus с армированием из стекловолокна – 99 руб.

Ппр труба расшифровка. Маркировка пластиковых труб S – серии, SDR, PN классификации и классы труб. Полимерные (пластиковые) трубы – классификации по прочности или толщинам стенки. PE, PP, PEX, PVC, ПВХ, ПЭ, ПНД, ПП, PB, ПБ и прочие полимерные трубы.

• Очевидно, что у профессиональных производителей и монтажников существует потребность описывать наружный диаметр и толщину стенок полимерных труб максимально непонятными для клиентов нормами. Исторически многие виды напорного оборудования подразделялись в соответствии с прочностью и толщиной стенок по категориям прочности относительно величин давления (по напорным рядам) обозначаемых «». Для полимерных труб по некоторым вполне объективным причинам, но и для дальнейшего запутывания ситуации были введены еще и классификации «S» и «»:
  • PN – некое идельное максимальное допустимое рабочее давление, с которым труба может эксплуатироваться при температуре 20°C в течение срока службы 50 лет в идеальных условиях окружающей среды и с идеальной рабочей средой
  • SDR – число, соответствует отношениювнешнего диаметра трубы к толщине стенок SDR= D/s, где:
    • D – наружный диаметр трубы,
    • s – толщина стенок трубы;
  • S – число, маскирующее SDR, S=(SDR-1)/2, – чтобы уж совсем было непонятно.

Например, для трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем согласно EN 12201-2 и сейчас существуют обозначения S, SDR и PN одновременно:

PN – это числовое значение, которое соответствует допустимому рабочего давлению воды при температуре 20°C, выраженному в барах и минимальном конструктивном коэффициенте.

Давление в системе

Давление также влияет на выбор:

• PN10 и PN16 –  это категория с тонкой стенкой для холодного водоснабжения, обычно давление в системе не превышает 10 и 16 бар;
• PN20 – используются для монтажа холодного и горячего водопровода, функционирующего при температуре до +65°С и давлении до 20 бар. Их не применяют для систем отопления;
• PN25 – маркировка трубных изделий для отопления и высокотемпературного горячего водоснабжения, это дополнительная маркировка армированных полипропиленовых труб (стекловолокно или фольга).

Полипропиленовые трубы с маркировкой PN20

Для водоснабжения классически используется тип PN20. Однако если у вас в системе повышенное давление или другие пограничные условия эксплуатации, можно использовать армированные версии.

Нюансы монтажа

Несмотря на множество правил и требований для выполнения такой работы, считается, что сварка полипропиленовых изделий – задача не слишком сложная. Для реализации проекта с использованием подобных материалов нужно придерживаться следующей схемы:

• подготовка, включает в себя выбор инструмента и составление плана работ;
• замер коммуникаций в соответствии с проектом, их нарезка;
• непосредственно сам сварочный процесс.

Ручной шейвер для полипропиленовых труб

Если рассматривать ситуацию, когда соединение полипропиленовых труб фитингами выполняется в бытовых условиях, то при этом используется маломощный паяльник. Допустимый диапазон размеров коммуникаций при этом: от 16 до 50 мм. Трубопровод больших сечений требует применения сварочного аппарата с функцией центровки. Но помимо основного агрегата для соединения труб понадобятся еще и сопутствующие инструменты: труборез, шейвер.

Для нагрева трубы и соединительного элемента используются две разные насадки: дорн и гильза. Первое из названных изделие позволяет прогреть фитинги для соединения полипропиленовых труб изнутри, другой же применяется для оплавления труб

Важно лишь при выборе паяльника обращать внимание на комплектующие, чтобы они соответствовали размерам свариваемых изделий. Установка насадок на сварочный аппарат производится только в отключенном состоянии. Для удобства работы в комплект входят специальные ключи

Для удобства работы в комплект входят специальные ключи.

Нагревается паяльник довольно быстро (в среднем за 15 мин.), рекомендуемая температура плавления при этом – 260о. Время нагрева соединительных элементов и труб зависит от их диаметра, а также от глубины пайки. Для определения данного значения можно воспользоваться специальными таблицами соответствия.

Все работы рекомендуется выполнять в помещении, где температура воздуха выше 0о, а еще лучше, если она будет выше 5о. При прокладке систем разного целевого назначения (канализация, холодные или горячее водоснабжение, отопление) следует подбирать материал определенной марки. Это позволит продлить срок службы трубопровода, чему также способствует тщательная обработка кромок труб

Важно использовать при нарезке труб специальный инструмент (труборез), что позволит избежать образования заусенцев, которые обычно появляются, если использовать ножницы

Зачистка торцевого участка коммуникаций выполняется посредством шейвера или торцевателя. Глубина удаления армированного фольгированного слоя материала определяется глубиной пайки. Перед тем, как приступать к сварочным работам, трубу нужно вставить в фитинг. Затем делается отметка для удобства работы, она должна быть выше кромки фитинга на несколько миллиметров (2 обычно достаточно). Оба свариваемых элемента нужно по возможности одновременно соединить с насадками. Если сразу не получается, то лучше начать с фитинга, потому как стенки данного элемента обычно толще. Выдержав положенное время, элементы одновременно снимаются и соединяются между собой без скручивания.

Пайка полипропиленовых труб

Таким образом, для получения герметичного шва отдельных участков трубопровода, нужно правильно подойти к вопросу выбора фитингов. Если основной упор сделать на подбор труб, определение их марки и выбор подходящих размеров, то этого будет недостаточно для обеспечения надежности соединения. Именно сварные швы фитингов и коммуникаций определяют качество подачи воды на объект, потому как грамотно проделанная работа по соединению всех элементов позволит избежать необходимости ремонта в ближайшем будущем. Главный критерий выбора фитингов – наружный диаметр труб

Дополнительно к тому принимается во внимание и толщина стенок всех изделий

А здесь предлагаем вашему вниманию видео как сваривать полипропиленовые трубы и фитинги.

Заключение

Отдавая предпочтение в пользу полипропиленовых труб, владелец поступает правильно, поскольку устраиваемая на их основе водопроводная или отопительная система сможет на протяжении длительного времени достойно выполнять возложенную на нее задачу

Однако здесь необходимо обратить внимание на соблюдение требований технологии монтажа конструкций и учесть все нюансы проведения подобных работ. Только в этом случае можно рассчитывать на то, что созданная с нуля или отремонтированная система не доставит владельцу проблем на протяжении длительного времени

Выводы и полезное видео по теме

Видео #1. Принципы выбора ПП труб:

Видео #2. Рекомендации от продавцов сантехнического оборудования по выбору ПП труб и комплектующих:

Обо всех технических характеристиках изделий, а также о фирме, их выпустившей, вы узнаете из маркировки, находящейся непосредственно на изделии. Не забывайте их изучить при покупке. Не пренебрегайте также советами специалистов.

При хорошей стартовой подготовке можно самостоятельно сконструировать отличную водопроводную систему для своего дома. Если есть сомнения в своих силах, дешевле обойдется решение обратиться к сантехникам. Иначе переделка может повлечь за собой значительные дополнительные затраты.

Расскажите о том, как покупали полипропиленовые трубы и фитинги для сборки домашних или дачных коммуникаций. Поделитесь критериями, повлиявшими на ваш выбор продукции. Оставляйте, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме в расположенном ниже блоке.
