Как определить катод и анод у светодиода

Распознаем полярность у светодиода в корпусе SMD.

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

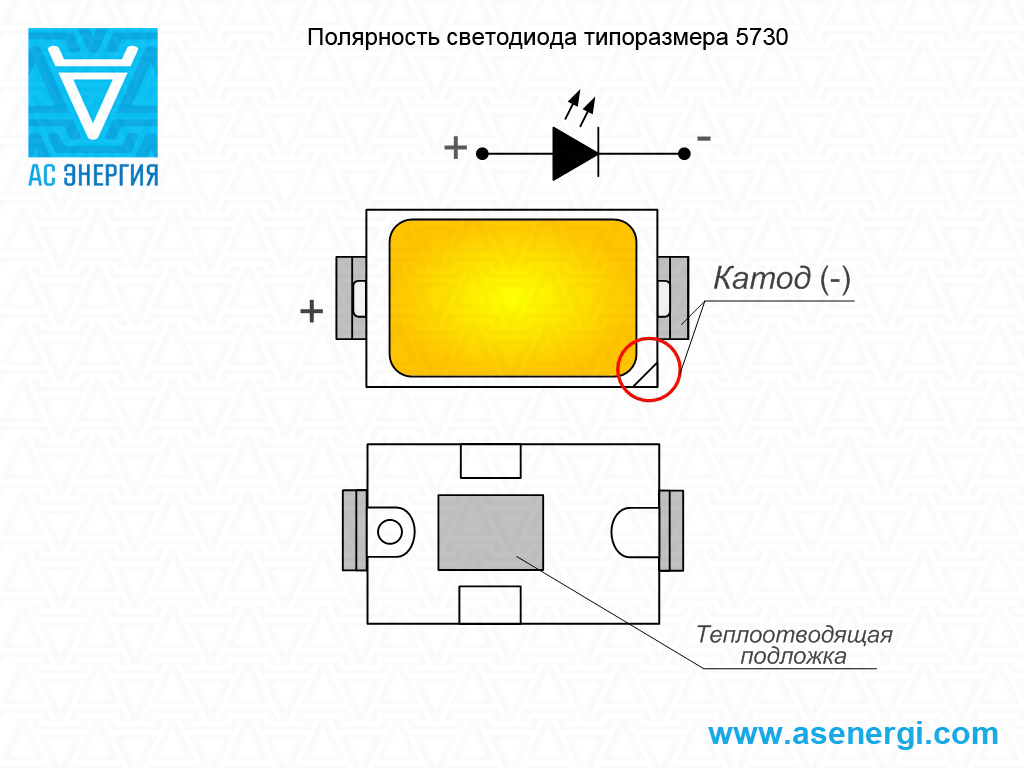

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы.  Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.

Определение с помощью мультиметра

Мультиметр — электроизмерительный прибор для определения различных параметров электрических цепей. Обычно он всегда под рукой у электриков. Прибор помогает с легкостью выполнить распиновку анода и катода, цвет излучаемого светодиодом света, пригодность к использованию.

Перед началом важно проверить щупы на устройстве с помощью тестера, в роли которого выступает вольтметр. Алгоритм работы с мультиметром:

Алгоритм работы с мультиметром:

1. Подключить черный провод в минус, com или гнездо;
2. Поставить на приборе режим омметра или подсветки диода (в современных устройствах отдельно существует режим — “тест диода”);
3. Подключить провод с красной изоляцией к одному из выходов диода;
4. Подключить щуп с черной изоляцией ко второму контакту;
5. Посмотреть, появились ли числовые значения. Если да — распиновка выполнена верно, в противном случае необходимо поменять провода местами.

Так, становится легко понять, как определить полярность. В случае верного подключения красный щуп окажется подключен к аноду, а черный — к катоду. Показатели на приборе покажут падение напряжения. Единица в левом крае указывает на превышение предела или бесконечность.

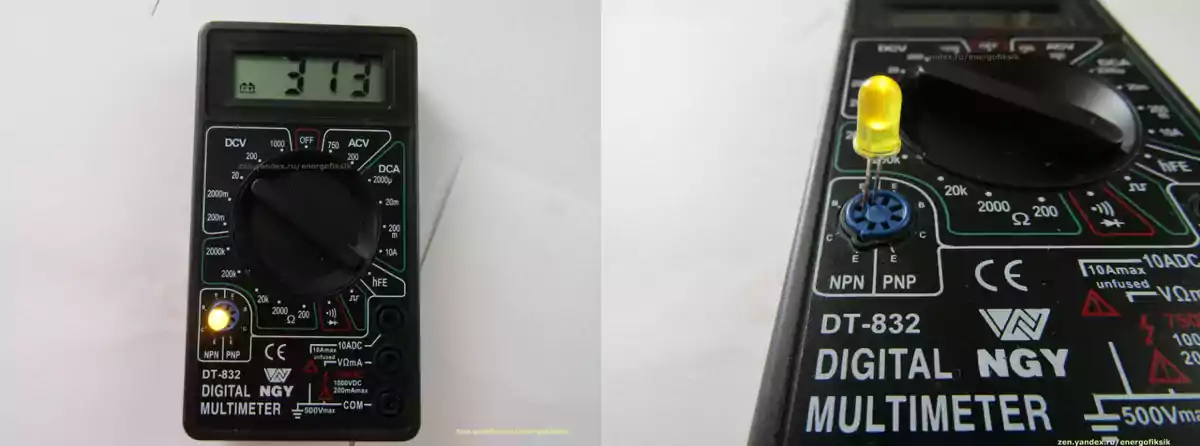

Существует и второй способ использования мультиметра — в режиме “hFE”.

Алгоритм проверки светодиода:

1. Включить прибор в режим “hFE”;
2. Поместить концы светодиода в эмиттер — “E” и коллектор — “C”;
3. Лампочка загорится, если анод вставлен в разъем “С” и катод в “E”.

По сравнению с первым этот способ выигрывает, так как имеет гораздо меньше возможностей совершить ошибки и занимает меньше времени. Недостаток второго варианта — возникает сложность со светодиодами без выходов. Но эта проблема решаема. В разъемы необходимо вставить небольшие иголки, а к их концам контакты.

Процесс электролиза или зарядки аккумулятора

Эти процессы похожи и обратны гальваническому элементу, поскольку здесь не энергия поступает за счет химической реакции, а наоборот – химическая реакция происходит за счет внешнего источника электричества.

В этом случае плюс источника питания всё также называется катодом, а минус анодом. Зато контакты заряжаемого гальванического элемента или электроды электролизера уже будут носить противоположные названия, давайте разберемся почему!

Важно! При разряде гальванического элемента анод – минус, катод – плюс, при зарядке наоборот. Так как ток от плюсового вывода источника питания поступает на плюсовой вывод аккумулятора – последний уже не может быть катодом

Ссылаясь на вышесказанное можно сделать вывод, что в этом случае электроды аккумулятора при зарядке условно меняются местами

Так как ток от плюсового вывода источника питания поступает на плюсовой вывод аккумулятора – последний уже не может быть катодом. Ссылаясь на вышесказанное можно сделать вывод, что в этом случае электроды аккумулятора при зарядке условно меняются местами.

Тогда через электрод заряжаемого гальванического элемента, в который втекает электрический ток, называют анодом. Получается, что при зарядке у аккумулятора плюс становится анодом, а минус катодом.

Светодиодные лампы: их достоинства и особенности

Тенденция к монтажу в фары лампочек-светодиодов понятна, ведь они обладают рядом достоинств, которые выделяют их на фоне ксенона и галогена.

• Большой срок службы – до 40 лет. Этот показатель зависит от качества товара – на рынке часто встречаются китайские подделки.
• Низкая чувствительность к низким и высоким температурам.
• Стойкость к ударам и тряске.
• Высокая световая отдача – до 60 лм/Вт. (у обычной фары, для сравнения, в 2-3 раза ниже).
• Многообразие конструкций.

С ростом технологий изменяется и LED, в который добавляются всё более интересные функции.

Светодиоды активно внедряются в автомобилестроение. Элитные марки машин выходят с заводского конвейера уже со встроенным LED-освещением. Фары в таком транспорте – настоящий инженерный шедевр, поскольку настроить свет с диодов правильным образом – задача не из простых. Однако это не означает, что такие фары недоступны простому населению. Есть компании, которые успешно освоили их производство и наладили массовый выпуск. Уже существуют комплекты оптики для отечественных авто: «Лады», «Нивы» и других. Правда, цены на качественную продукцию могут быть приличными.

Эксплуатирование светодиодов в качестве головного света имеет ряд нюансов. Для хорошей работы им требуются мощный импульсный блок питания и специальная система охлаждения. Все эти приспособления делают фары громоздкими и дорогими. Стоимость их порой в полной комплектации достигает 40 тыс. рублей.

Ещё одна важная особенность LED’а в том, что при неправильной настройке оптики они будут крайне плохо работать, особенно это касается дальнего света. Налаживание системы фокусировки и рассеивания поможет добиться хорошего освещения.

Светодиоды также используются в качестве дополнительных фар, которые обычно устанавливаются на бампер или крышу автомобиля. Такое освещение часто применяется при езде по сельской местности, где нет фонарей и требуется более мощный свет. Светодиодные лампы в этом случае будут идеальным решением: они тратят мало энергии, не требуют сложного подключения.

При приобретении LED-ламп остерегайтесь некачественной продукции, которой кишит рынок, а также уловок продавцов. Например, на упаковке стоит этикетка, на которой указана мощность в 50 Вт, однако на деле мощность каждой отдельной фары будет только 25 Вт. Такое сложение, встречающее, как правило, на китайском секторе торговли, часто вводит покупателя в заблуждение

Помимо этого, обратите внимание на материал приборов: лучше, чтобы корпус был изготовлен из алюминия или подобных металлов

Знак анода и катода

Каким знаком обозначается «К», каким «А», зависит от того, какая процедура и в какой области рассматривается. В электрохимии есть два устройства, имеющие различие в обозначении знаками: электролизёр и гальванический элемент.

При электролизе (окислительно-восстановительном химическом взаимодействии под влиянием внешнего ИП) минусом «-» обозначают катод. Именно на нём восстанавливаются металлы, из-за избытка электронов. Плюсом «+», в свою очередь, маркируют анод (положительный электрод), где металлы окисляются из-за недостатка отрицательно заряженных частиц.

В гальваническом элементе окисление происходит без внешнего воздействия электричества. Если взять в качестве примера медно-цинковую батарею, то большое количество электронов (минус) скапливается на аноде. Они при продвижении по внешней цепи участвуют в восстановлении меди. Значит, в этом случае положительным электродом будет катод.

Внимание! У гальванических элементов плюсом является катод, минусом – анод. У электролизёров наоборот – плюсом считают анод, минусом – катод. У полупроводниковых приборов, как знак, так и термин, чётко закреплены за выводами детали

Анод – это «плюс», катод – это «минус» диода

У полупроводниковых приборов, как знак, так и термин, чётко закреплены за выводами детали. Анод – это «плюс», катод – это «минус» диода.

Распознавание с помощью мультиметра.

Самый надежный способ распознавания полярности — использование специальных устройств. С помощью обычного мультиметра можно с высокой степенью точности пометить контакты диодов. Попутно будет открываться здоровье элемента и цвет свечения. Вы можете использовать тестер тремя способами.

Сначала проверьте светодиодный блок в режиме «проверка сопротивления — 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный щуп коснется катода, то на дисплее отобразится значение 1600-1800 Ом. В противном случае тестер выдаст единицу. Поэтому датчики необходимо заменить. Если это не поможет, товар неисправен. Выучить цвет свечения таким методом не получится.

Во-вторых, вы можете установить мультиметр в режим «прозвонка цепи, проверка диодов». Если красный провод касается анода, а черный провод касается катода, элемент будет светиться. На дисплее отобразится число от 500 до 1200 мВ.

В-третьих, многие тестеры позволяют проводить измерения вообще без щупов. Мультиметр должен иметь специальный раздел для проверки транзисторов PNP и NPN. У них контакты помечены буквами «Е» и «С». При проверке элемента в зоне ПНП, если катод вставить в разъем «С», а анод в «Е», светодиод начнет излучать свет. Следовательно, полярность определенно правильная.

При работе в помещении НПН свечение появится при противоположном расположении контактов: катод в «Э», а анод в «С». Пожалуй, это самый быстрый способ определить распиновку. Кстати, если у исследуемого светодиода нет длинных проводов, в контакты можно вставить шпильки и аккуратно прикрепить к ним светодиодный элемент.

Полупроводниковый диод

Полупроводниковый диод — самый простой полупроводниковый прибор, состоящий из одного PN перехода.
Основная его функция — это проводить электрический ток в одном направлении,
и не пропускать его в обратном. Состоит диод из двух слоев полупроводника типов N и P.

На стыке соединения P и N образуется PN-переход (PN-junction).
Электрод, подключенный к P, называется анод. Электрод, подключенный к N , называется катод.
Диод проводит ток в направлении от анода к катоду, и не проводит обратно.

Диод в состоянии покоя

Посмотрим, что происходит внутри PN-перехода, когда полупроводниковый диод находится в состоянии покоя.
То есть тогда, когда ни к аноду, ни к катоду не подключено напряжения.

Итак, в части N имеются в наличии свободные электроны – отрицательно заряженные частицы.
В части P находятся положительно заряженные ионы – дырки.
В результате, в том месте, где есть частицы с зарядами разных знаков,
возникает электрическое поле, притягивающее их друг к другу.

Под действием этого поля свободные электроны из части N дрейфуют через PN переход в часть P и заполняют некоторые дырки.
В итоге получается очень слабый электрический ток, измеряемый в наноамперах.
В результате, плотность вещества в P части повышается и возникает диффузия
(стремление вещества к равномерной концентрации), толкающая частицы обратно на сторону N.

Обратное включение диода

Теперь посмотрим, как у полупроводникового диода получается выполнять свою основную функцию – проводить ток только в одном направлении.
Подключим источник питания — плюс к катоду, минус к аноду.

В соответствии с силой притяжения, возникшей между зарядами разной полярности, электроны из N начнут движение к плюсу и отдалятся от PN перехода.
Аналогично, дырки из P будут притягиваться к минусу, и также отдалятся от PN перехода.
В результате, плотность вещества у электродов повышается.
В действие приходит диффузия и начинает толкать частицы обратно, стремясь к равномерной плотности вещества.

Как мы видим, в этом состоянии диод не проводит ток.
При повышении напряжения, в PN переходе будет все меньше и меньше заряженных частиц.

Прямое включение диода

Меняем полярность источника питания — плюс к аноду, минус к катоду.
В таком положении, между зарядами одинаковой полярности возникает сила отталкивания.
Отрицательно заряженные электроны отдаляются от минуса и двигаются сторону pn перехода. В свою очередь,
положительно заряженные дырки отталкиваются от плюса и направляются навстречу электорнам.
PN переход обогащается заряженными частицами с разной полярностью,
между которыми возникает электрическое поле – внутреннее электрическое поле PN перехода.
Под его действием электроны начинают дрейфовать на сторону P.
Часть из них рекомбинируют с дырками (заполняют место в атомах, где не хватает электрона).
Остальные электроны устремляются к плюсу батарейки. Через диод пошел ток ID.

Чтобы не возникло путаницы, напомню,
что направление тока на электрических схемах обратно направлению потока электронов.

Недостатки реального полупроводникового диода

На практике, в реальном диоде, при обратном подключении напряжения, возникает очень маленький ток,
измеряемый в микро, или наноамперах ( в зависимости от модели прибора ).
В следствии слишком высокого напряжения, может разрушиться кристаллическая структура полупроводника в диоде.
В этом случае, прибор начнет хорошо проводить ток также и при обратном смещении.
Такое напряжение называется напряжение пробоя.
Процесс разрушения структуры полупроводника невосстановим, и прибор приходит в негодность.

При прямом подключении, напряжение между анодом и катодом должно достигнуть определенного значения Vϒ,
для того чтобы диод начал хорошо проводить ток.
Для кремниевых приборов Vϒ — это примерно 0.7V, а для германиевых — около 0.3V.
Более подробно об этом, и других характеристиках полупроводникового выпрямительного диода пойдет речь в статье ВАХ полупроводникового диода.

Как подключить светодиодные лампы на 220 вольт

Самая большая хитрость при подключении светодиодных ламп на 220 в, что никакой хитрости нет. Подключение происходит абсолютно точно также, как вы это делали с лампами накаливания или компактными люминесцентными лампами (КЛЛ). Для этого: обесточьте цоколь, а затем вкрутите в него лампу. При установке никогда не касайтесь металлических частей лампы: помните, что иногда нерадивые электрики вместо фазы могут провести через выключатель ноль. В таком случае, фазное напряжение никогда не будет сниматься с цоколя.

Производители выпустили светодиодные аналоги всех, выпускавшихся ранее типов ламп с самыми разными цоколями: Е27, Е14, GU5.3 и так далее. Принцип установки для них остается такой же.

Если же Вы купили светодиодную лампочку, рассчитанную на 12 или 24 Вольта, тогда Вам не обойтись без блока питания. Подключение источников света производится параллельно: все «плюсы» лампочек вместе к плюсовому выходу блока питания, а все «минусы» вместе — к «минусу» блока питания.

В данном случае, важно соблюдать полярность («плюс» — к «плюсу», «минус» — к «минусу»), поскольку светодиоды будут испускать световой поток только в том случае, если соблюдена полярность! Некоторые изделия при переполюсовке могут выйти из строя. Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора

Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт.

Иногда подобные светодиодные лампы для точечных светильников в большинстве случаев комплектуются блоком питания на заводе-изготовителе. При покупке таких ламп следует одновременно озадачиться и покупкой источника питания.

Дребезг контактов

Очень хорошо, когда всё идеально. Но к сожалению всё на так и идеально. И с кнопками та же проблема. Механические контакты кнопки не могут замыкаться/размыкаться мгновенно. Это называется «дребезг контактов». Как это понять. На вход микроконтроллера поступают импульсы. Но вместо того чтоб просто получить 1 или 0 из-за данного явления на вход поступает целая кучка импульсов. Это может создать ложные сигналы. И именно поэтому мы делаем небольшую задержку в нашей программе. На скорость это особо не повлияет, но обеспечит нас от ошибки.

На этом у нас конец второй части

Спасибо за внимание

Ссылки

Wikimedia Foundation
.
2010
.

Синонимы

Смотреть что такое «Катод» в других словарях:

— (греч. kathodos спуск). Полюс гальванической пары, противоположный аноду. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КАТОД в гальванических элементах и вольтовом столбе отрицательный полюс, т. е. конец… … Словарь иностранных слов русского языка

катод — а, м. cathode f. <англ. cathode < гр. kathodos путь вниз, спуск. Электрод, соединенный с отрицательным полюсом источника тока (в противоположность аноду). БАС 1. В действии таких приборов, как гальваническая баттарея, полярности нет и быть… … Исторический словарь галлицизмов русского языка

катод — катод Плоская заготовка, получаемая методом электролиза, предназначенная для переплава. катод Отрицательный электрод рентгеновской трубки [Система неразрушающего контроля. Виды (методы) и технология… … Справочник технического переводчика

— (от греч. kathodes ход вниз, возвращение; термин предложен англ. физиком М. Фарадеем в 1834), 1) отрицательный электрод электровакуумного или газоразрядного прибора, служащий источником эл нов, к рые обеспечивают проводимость межэлектродного пр… … Физическая энциклопедия

Эмиттер Словарь русских синонимов. катод сущ., кол во синонимов: 4 термокатод (1) … Словарь синонимов

КАТОД — КАТОД, электрод, соединенный с отрицательным полюсом батареи. Если в жидкость погрузить две металлические пластины, соединенные с полюсами батареи, то различие между катодом и анодом скажется в следующем: если пластины, из к рых сделаны электроды … Большая медицинская энциклопедия

катод — электровакуумного прибора; катод Электрод, основным назначением которого обычно является испускание электронов при электрическом разряде … Политехнический терминологический толковый словарь

— (от греческого kathodos ход вниз, возвращение), электрод электронного либо электротехнического прибора или устройства (например, электровакуумного прибора, гальванического элемента, электролитической ванны), характеризующийся тем, что движение… … Современная энциклопедия

— (от греч. kathodos ход вниз возвращение), в широком смысле электрод различных радио и электротехнических устройств или приборов (электронных ламп, гальванических элементов, электролитических ванн и т. д.), характеризующийся тем, что движение… … Большой Энциклопедический словарь

КАТОД, отрицательно заряженный ЭЛЕКТРОД в электролитическом элементе или ЭЛЕКТРОННОЙ ТРУБКЕ. В процессе ЭЛЕКТРОЛИЗА (где электрическая энергия используется для осуществления химических изменений) к нему притягиваются положительно заряженные ионы… … Научно-технический энциклопедический словарь

КАТОД, катода, муж. (греч. kathodos возвращение) (физ.). Отрицательный электрод; ант. анод. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

Книги

Методы экспериментальной физики в избранных технологиях защиты природы и человека: Монография , Коржавый Алексей Павлович. В книге изложены избранные методы экспериментальной физики, созданные на основе вакуумных СВЧ-, газоразрядных лазеров и приборов отпаянного типа для защиты окружающей природной среды и…

Только в одном направлении. Когда-то давно применялись ламповые диоды . Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

Условное обозначение
диода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу , непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к , то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Что означает маркировка SMD?

Расшифровка такого показателя звучит как Surface Mounted Device, что в переводе на русский язык означает «прибор, который монтируется на поверхности». В качестве такого приспособления выступает диод, а поверхность в нашем случае – это основание ленты.

Любые SMD-светодиоды, характеристики которых схожи с параметрами всех остальных подобных ламп, состоят из нескольких кристаллов, размещенных в корпусе с контактными выводами, а также линзами, формирующими световой поток. Он излучается полупроводниками и направляется в миниатюрную оптическую систему, которая и образуется сферическими рефлекторами, а также прозрачным корпусом самого диода.

Какие же еще имеют СМД-светодиоды характеристики? Маркировка, которая представлена цифрами на ленте, показывает размеры кристалла в миллиметрах. Полоса на основе SMD очень хорошо гнется в продольном направлении.

Как определить полярность по внешнему виду

Существует множество типов корпусов светодиодов. Широко распространены светоизлучающие диоды в цилиндрических корпусах диаметром 3, 5 и более миллиметров. Выпускается много SMD светодиодов для поверхностного монтажа, которые различаются как типом корпуса, так и размерами кристаллов. Мощные сверхъяркие светодиоды размещаются на теплоотводах и имеют планарные плоские выводы. Опытные специалисты без труда определяют назначение выводов по внешнему виду.

Неплохо дело обстоит со светодиодами в цилиндрических корпусах. У них полярность можно определить по нескольким признакам. Например, внутри корпуса светоизлучающего диода можно рассмотреть два электрода имеющие разную площадь. У катода площадь электрода заметно больше. Этот электрод является минусом. Еще одним признаком, по которому можно определить катод цилиндрического led, это скос на юбке прибора. У новых выводы имеют различную длину. Более длинный вывод подсказывает, где плюс у светодиода (анод).

Светодиоды для поверхностного монтажа тоже имеют отличительные признаки назначения выводов. Многие SMD LED имеют специальный скос (ключ) на одном из углов. Ключ указывает на минус (катод).

На корпусах некоторых типов SMD светодиодов наносятся специальные символы позволяющие определить полярность прибора. Некоторые из них показаны на фото.

Для закрепления изложенного материала рекомендуем посмотреть видео о том, как определить визуально где у светодиода плюс, а где минус

как определить визуально, обозначение и схема, smd

Светодиоды приобретают сегодня все большую популярность. Подключение разных видов этих световых элементов имеет свои особенности, но первое, с чего нужно начинать в любом случае – это необходимость правильно определить, где «+» и «–» в устройстве.

Как можно визуально определить плюс и минус

Существует несколько типов диодов, которыми пользуются электрики, как любители, так и профессионалы, но методы визуального определения полярных полюсов примерно одинаковая:

Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой

Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).

Если используется диод б/у, у которого часто ножки имеют одинаковую длину, тогда нужно обратить внимание на цоколь лампочки – на месте среза установлен катод. Если рассматривать внутреннее содержание элемента сквозь линзу, то более широкая деталь – это минус, а маленькая – плюс. Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность

Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность

Заглянуть внутрь такой лампы невозможно, поэтому определить место катода (–) можно по углу скоса. На стороне без скоса размещается анод (+).

Определение при помощи батарейки

Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).

Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.

Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

rubrowsers.ru

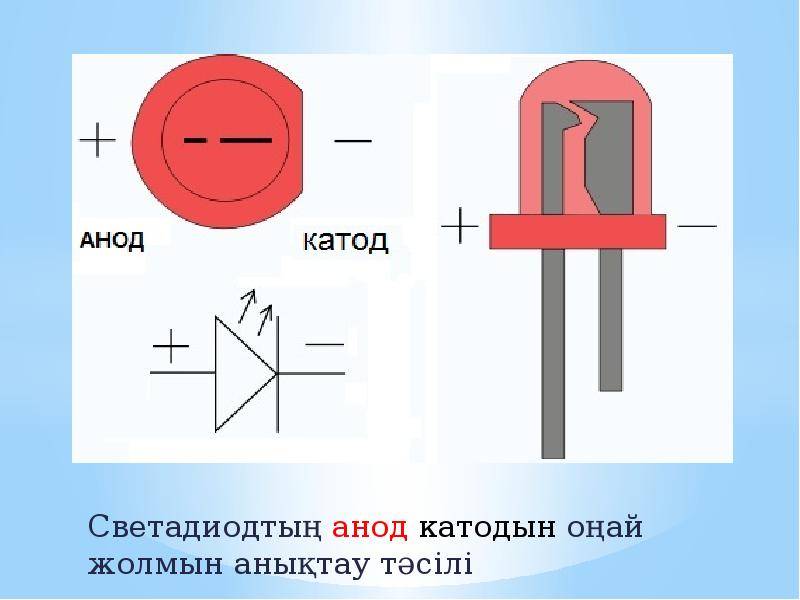

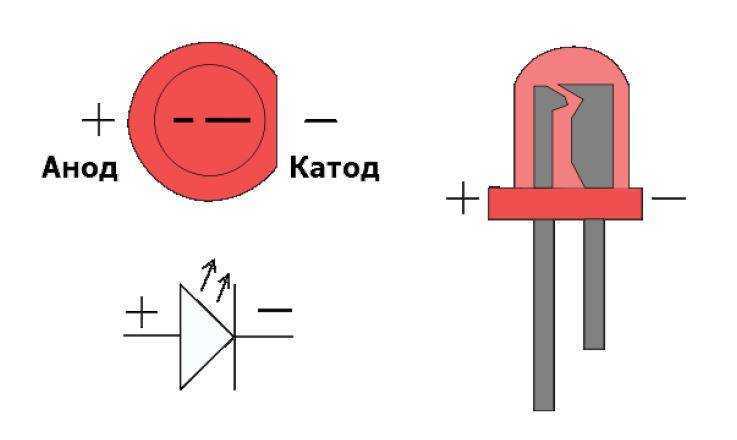

Визуальное различие выводов анода и катода

Новый светодиод, как правило, имеет два вывода (ножки), один из которых немного длиннее другого. Длинный вывод – это анод. Его подключают к плюсу источника питания. Короткий вывод – это катод, который соединяют с минусом или общим проводом. Иногда вывод катода отмечают точкой или небольшим срезом на корпусе. Паяный светодиод или бывший в эксплуатации имеет укороченные ножки одной длины. В этом случае определить где плюс, а где минус нужно путём внимательного рассмотрения кристалла сквозь пластиковую линзу. Анод (плюс) выделяется гораздо меньшим размером контакта внутри линзы по сравнению с катодом. Контакт катода (минус), в свою очередь, напоминает флажок, на котором размещается кристалл.

При ремонте электронных блоков могут попадаться светоизлучающие диоды с нестандартной цоколевкой. Производитель может маркировать их со стороны ножек или делать утолщение одного из выводов. Иногда цоколевка таких светодиодов интуитивно не понятна, а особенное строение не позволяет визуально определить полярность. В таких случаях придётся прибегнуть к электрическому замеру.
