Как заменить лампочки в приборной панели ВАЗ 2107

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

• С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
• Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
•  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

ВАЗ 2110 (нового образца) – меняем подсветку своими руками

•  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
•  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
• Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
• Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
• Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Как снять и лампы на Lada Priora

• Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
• Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.

• Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.

• Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
• Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
• После замены ламп, проведите сборку панели в обратной последовательности.

В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.

Лампочки – индикаторы

Электронная часть, включает в себя семь лампочек, располагающихся по центру приборной панели, в один столбик. Слева от них, щиток имеет стрелочные показатели: тахометр, эконометр и датчик температуры охлаждающей жидкости, а справа, симметрично левой части: спидометр, датчик уровня топлива и заряда аккумулятора. Давайте начнем с лампочек:

• Указатели поворота — располагаются в самом верху столбика, мигают при включении «поворотника»;
• Датчик неисправности системы, отвечающей за работу двигателя – второй индикатор сверху. Применяется только на ВАЗ 2107, с двигателем инжектор. Щиток карбюраторного двигателя включает в себя данную лампочку, но она не каких обозначений не несет.

При нормальной работе системы, данный индикатор загорается на несколько секунд, в момент, когда заводится инжектор, и вскоре гаснет. При наличии неисправностей в системе, лампочка будет мигать, при условии, если двигатель будет работать. Также, мигание означает что поломка, образовавшаяся в системе, позволяет добраться Вам до автосервиса, своим ходом. Менял лампочки в противотуманках языком какие лампочки в ниссан, может МТФ. Если же лампочка горит постоянно, то двигатель нужно немедленно заглушить. Движение на данном автомобиле, категорически запрещено;

• Индикатор, показывающий уровень заряда аккумуляторной батареи – третья лампочка сверху. При нормальном заряде батареи, она загорается при положении ключа «зажигание вкл.». После того, как двигатель заведется, лампочка должна погаснуть. Если этого не произошло, то ваш аккумулятор имеет критический уровень заряда. Какие лампочки стоят в — cr-v.su. Но, не спешите идти его заряжать, так как, если он разрядился в процессе эксплуатации автомобиля, то значит он не получал заряд от генератора. Причиной, может стать: слабо натянутый ремень генератора, неисправность механизма, или поломка контрольной лампы, показывающей уровень заряда. В любом случае, движение на таком аккумуляторе запрещено, так как заряд может пропасть в любой момент, и автомобиль не заведется;
• Лампочка включения габаритных огней – четвертая сверху, загорается при выключенном ближнем/дальнем свете, но при включенных габаритах;
• Лампа включения дальнего света – пятая сверху, активируется при включении дальнего освещения на автомобиле;
• Датчик низкого уровня масла – вторая лампочка снизу. При нормальной работе, она загорается в момент включения зажигания, и гаснет тогда, когда двигатель заводится. Если после того, как мотор завелся, лампочка продолжает гореть, это указывает на одну из двух причин: неисправность системы смазки двигателя, или недостаточный уровень масла. В первом случае, причинами могут быть: масляный насос, сильно жидкое состояние масла, засоренная система охлаждения. Во втором случае, устранить неисправность можно просто долив масло в блок цилиндров.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

Какие лампы устанавливать в панель приборов для освещения

Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

• Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
• Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:

• Аккумулятор не заряжается.
• По той или иной причине зажат ручной тормоз.
• Не достаточное количество топлива в баке.
• Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
• Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
• Нарушена работа топливной системы.
• Произошел сбой в двигательной системе и многое другое.

Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП

Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат)

На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.

https://youtube.com/watch?v=A_rLbDOjSaM

Описание.

Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.

Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.

• Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
• Светодиодный модуль повышенной яркости SMD – 20 руб.
• Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
• Галогеновые лампы Osram и Philips примерно 40-80 рублей за штуку.

Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.

Расположение ламп на панели приборов ВАЗ 2107

На фотографии запечатлена обратная сторона щитка приборов автомобиля. Цифрами помечены лампочки. Четыре из них под №2 являются лампами подсветки, остальные контрольными.

Расположены они на плате и предназначены для визуальной информации водителю. Каждая из них указывает на работу определенных систем, узлов и агрегатов автомобиля:

1. Сигнализация малого количества бензина в баке.
2. Подсветка приборов.
3. Контроль работы указателей поворотов.
4. Сигнал об отсутствии зарядки аккумулятора.
5. Указатель включенных габаритных огней.
6. Сигнализация низкого давления масла.
7. Указатель включенного ручного тормоза.
8. Указатель дальнего света.
9. Сигнализация о не исправности системы принудительного впрыска на двигатели.

Изготовление бороды своими руками

Борода – сложная конструкция, изготавливается она из плоских деталей. Для изготовления нужно сделать выкройки, лучше всего их сделать из картона. Необходимо добиться высокой точности деталей консоли, для этого вполне подойдет жесткий картон. Если вы не уверенны в своих навыках, для начала изготовьте макет консоли из картона. Это позволит вам убедиться правильно ли сделаны чертежи и прикинуть по месту, как новая борода впишется на место установки.

После изготовления выкройки, разметить детали бороды и вырезать их электролобзиком из фанеры. Соединяются все детали при помощи клея и шурупов. Вторые позволят зафиксировать элементы консоли, пока клей не схватиться. Это самый надежный и простой способ соединения частей бороды.

После того как каркас бороды готов, он обтягивается карбоном, кожвинилом или тканью. Для их крепления, отделочных материалов, мебельный степлер и клей.

После высыхания клея, останется только установить новую консоль на место стандартной. Закрепить выключатели и приборы и зафиксировать.

Подсветка панели приборов ВАЗ 2107: устройство и ремонт

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Причиной того, что подсветка приборной панели ВАЗ 2107 не горит, скорее всего, является выход со строя ламп накаливания. Следовательно, для ее устранения потребуется замена поврежденных лампочек на новые. Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Сначала нужно снять пластмассовые ручки с рычажков управления краником отопителя и воздушной заслонки и открутить гайку крепления ручки обнуления суточного счетчика, чтобы они не мешали снимать приборную панель ВАЗ 2107.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с  вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

• Открутить гайку тросика спидометра;
• Отсоединить шлангочку от эконометра;
• Отсоединить три электрических разъема.

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.

Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

1. Уровня топлива;
2. Указателей поворотов;
3. Системы управления двигателем;
4. Включения габаритных огней;
5. Давления масла в двигателе;
6. Включения ручника;
7. Включения дальнего света;
8. Заряда аккумулятора.

Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.

Сборка приборной панели выполняется в обратной последовательности:

• Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
• Устанавливают панель на ее штатное место;
• Фиксируют ее саморезом и ставят на место заглушку.
• Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

В результате освещение приборов работает, задачу можно считать полностью выполненной.

Панель приборов отечественной семерки

Панель ВАЗ-2107, как и любого другого автомобиля, комплектована только наиболее важными сигнализаторами “жизнедеятельности” транспортного средства.

Их, конечно, немного, но они обязательны и их следует хорошо знать. Это поможет вовремя заметить возникшую неисправность. Во время движения каждый профессиональный водитель раз в несколько минут смотрит на приборную панель с целью оценки работы систем машины. Это поможет ему, если нужно, скорректировать вовремя собственные действия.

Однако бывают случаи, когда неопытные водители не совсем понимают значения датчиков панели приборов.

Наиболее распространенными аварийными ситуациями являются следующие:

• Загорается аварийная лампа давления масла. В такой ситуации нужно прекратить движение, заглушив мотор. Необходимо проверить уровень масла. Если он недостаточный — следует долить масло и только тогда завести двигатель. Возможно, что аварийная сигнализация будет продолжать гореть. В таком случае, необходимо повторно заглушить мотор и найти способ транспортировки машины на буксире к месту, где будет проводится ремонт. Если вы продолжите движение с включенной аварийной лампочкой, то через некоторое время двигатель “застучит” вследствие того, что провернулись вкладыши шатунов. Если дальше продолжать движение, то двигатель заклинит. А в этой ситуации уже придется проводить капитальный ремонт силового агрегата.
• Возможно загорание аварийной лампы аккумуляторной батареи (АКБ). В этой ситуации сначала необходимо проверить клеммы – возможно, они окислились и нет надежного контакта. Если это не помогает, то причина в генераторе. Он не вырабатывает необходимый уровень тока для заряда АКБ. Если неисправность возникла в дневное время суток, то лучше постараться добраться до ближайшей СТО. В таком случае нужно выключить все электроприборы. Качественный аккумулятор в таких условиях «протянет» 100 или даже более километров (энергия будет идти только на питание системы зажигания). Чаще всего, в таких ситуациях, из строя выходит реле-регулятор напряжения.
• В случае загорания аварийной лампы тормозной жидкости следует сразу же остановиться. Езда без тормозов – всегда опасное занятие, это не экстрим, а обычная техника безопасности. Если возникла такая неисправность, проверьте уровень тормозной жидкости и, если надо, долейте ее. Если машина может тормозить – нужно постараться потихоньку добраться до ближайшей СТО. Если же дела обстоят так, что автомобиль не реагирует, то есть не тормозит, лучше вызвать механиков или, если вы умеете, устраните причину поломки своими руками.
• Датчик, который показывает температуру охлаждающей жидкости, «размещен» в красной зоне. На “классике” не предусмотрена специальная аварийная сигнализация, которая информирует водителя о “закипание” двигателя. Поэтому неопытный водитель легко может “проспать” такой момент (но не заметить пар из-под капота весьма сложно). В такой ситуации нужно остановится, дать мотору остыть. Не нужно сразу лезть под капот. Вы можете получить сильный ожог. Когда двигатель остынет, необходимо проверить уровень охлаждающей жидкости. Если нет обрыва патрубка механизма охлаждающей жидкости, то нужно постараться доехать к СТО или гаража и уже там выяснить, почему повысилась температура. Чаще всего это случается вследствие выхода из строя термостата или не включения вентилятора радиатора.
• Датчик, который сигнализирует об уровне топлива, на нуле. Если в бензобаке менее пяти литров бензина, тогда загорится сигнальная лампочка. В этой ситуации нужно подзаправится.

Во время движения всегда нужно обращать внимание на показания тахометра. Обороты силового агрегата не должны быть выше отметки 5000 оборотов в минуту

Водитель с опытом старается держать стрелку в зеленой зоне. Таким образом, обеспечивается экономичный режим движения транспортного средства.

Какие нужны лампы

Прежде чем разбирать свой ВАЗ, имеет смысл съездить на нем в ближайший автомагазин и запастись новыми лампочками. Но какие покупать? Судя по первому фото, лампы подсветки и индикации имеют разные размеры. Выбор прост: если сгорели лампы подсветки (на том же фото позиция 2), то тебе понадобятся лампочки АМН 12-3-1 (T3W). Если же индикаторные, то А 12-1,2 (Wl,2).

Лампа подсветки приборной панели ВАЗ 2107 с патроном в комплекте и без него

Светодиодные лампочки

Если ты устал менять лампочки в ПП своего ВАЗа или просто любитель современного тюнинга, то можешь вместо лампочек накаливания установить светодиодные, поскольку промышленность выпускает и такие, имеющие тот же типоразмер, цоколь, патрон и рабочее напряжение.

Светодиодные лампочки подсветки приборной панели (слева) и индикации для автомобиля ВАЗ 2107

Определяем, что не работает

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

Предохранители

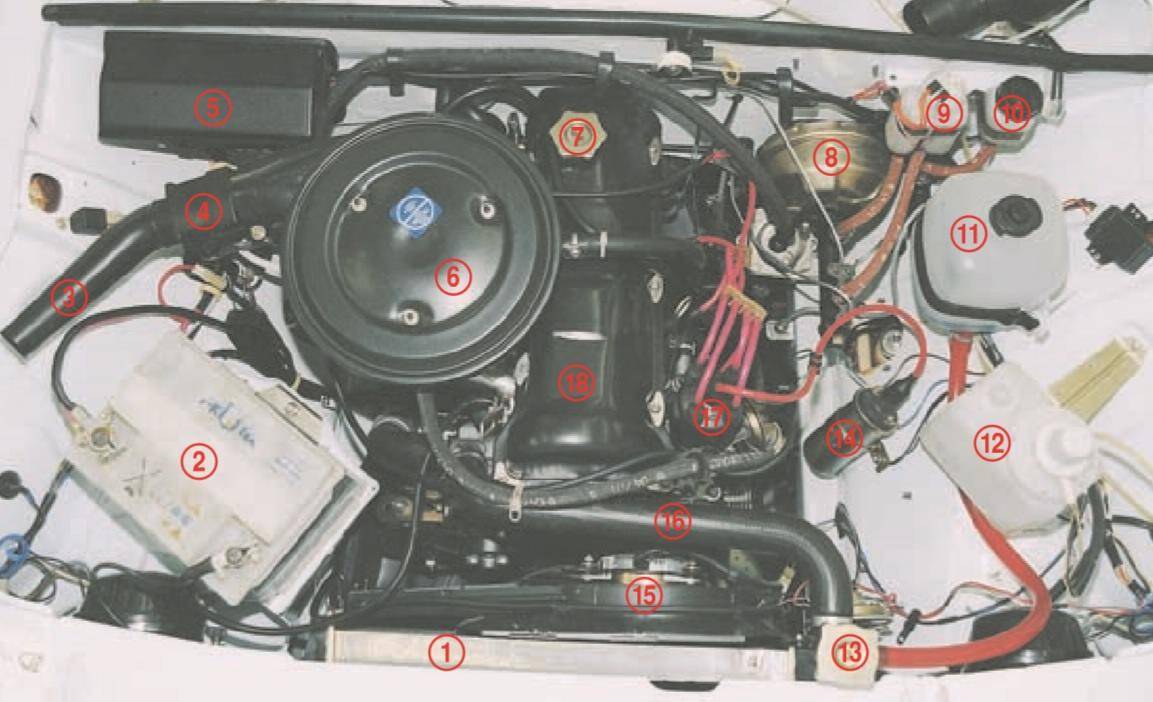

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).

Предохранитель F10 отвечает за панель приборов.

Если плавкая вставка расплавилась, значит, произошло короткое замыкание. Имеет смысл обследовать ту часть электрической цепи, за которую отвечает этот предохранитель. Возможно, он сработал из-за перегорания одной из ламп или воздействия внешних факторов на участок цепи. Если предохранитель целый, следует обследовать дальше.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

Светодиодная подсветка панели ВАЗ 2107

Чаще всего при тюнинге салонных приборов ВАЗ 2107 вспоминают о светодиодной подсветке, которая придает «торпеде» ВАЗ 2107 красивый и современный вид. Следует рассказать об одном из наиболее распространенных вариантов ее тюнинга.

В процессе работы необходимо будет использовать 10 светодиодов по 3 вольта каждый. Чтобы их непосредственно соединить, нужно использовать специальный шлейф, а в качестве крепления – небольшой кусочек провода от разъема molex. Необходимо взять также два резистора на 680 Ом.

По сути, нужно только 8 светодиодов, которые будут одинаковые по току и напряжению, но лучше, конечно, если все десять будут одинаковы по этим параметрам.

Вся работа, в общем, сводится к 3 главным этапам, о которых следует рассказать более подробно:

1. Для начала необходимо спилить головки у светодиодов. Для этого подойдет напильник. Далее следует зашкурить всю поверхность, к более равномерному и мягкому свечению. После этого берем провод от molex, зачищаем и нарезаем кусками, каждый по три сантиметра. Сгибаем их в форме «Г». Потом необходимо определиться, где вы хотите поставить светодиоды. Например, можно разместить их так: вокруг большого прибора в уголках — четыре, а один между парой небольших приборов на боковой стенке. После этого берем уже подготовленные нами провода (с помощью пинцета) и впаиваем их в месте, где размещать будем светодиоды. В итоге, получатся прекрасные держатели. Далее к ним следует припаять светодиоды одной ножкой. Данный метод отличается от других те, что можно сразу же на месте выключить и включить подсветку и, в случае необходимости, направить ее в соответствующем направлении.
2. Второй шаг — подрубка светодиодов. Необходимо разрезать шлейф, после чего формируем проводки. Четыре светодиода (вокруг большого прибора) последовательно спаиваем в одну цепь, используя мелкие проводки. Боковой светодиод спаиваем через резистор. Минус и плюсом необходимо взять с контактов старой подсветки.
3. Регулируем яркость. Это выполняется за счет ручки регулировки. Яркость регулируется в двух цепях, в середине, где имеется по четыре диода. В процессе выполнения работы с такой приборной панелью на автомобиле можно ездить, но очень аккуратно.

Панель приборов ВАЗ 2107

Панель приборов предназначена для удобства управления автомобилем, поэтому она должна быть лёгкой в обращении и оперативно обеспечивать водителя всей необходимой информацией. Это прежде всего:

• состояние систем, отвечающих за безопасную езду (тормоза, подушки безопасности и др.);
• характеристики движения (скорость, расход топлива);
• дополнительные сведения (время, температура, остаток бензина и т. д.).

Приборная панель ВАЗ 2107: описание и фото

Штатная приборная панель ВАЗ 2107 довольно лаконична и даёт водителю только самую основную информацию о машине и характеристиках её движения.

Штатная приборная панель ВАЗ 2107 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗ 2107 включает:

• 7 лампочек-индикаторов;
• 6 стрелочных показателей;
• 2 цифровых показателя.

На панели расположены следующие приборы:

1. Вольтметр — индикатор напряжения в бортовой сети автомобиля.
2. Спидометр — указатель скорости движения.
3. Одометр — счётчик общего пробега автомобиля.
4. Тахометр. Указывает частоту вращения коленчатого вала (обороты двигателя).
5. Указатель температуры охлаждающей жидкости.
6. Эконометр. Помогает подобрать наиболее экономичный по расходу топлива режим работы.
7. Блок контрольных ламп:
   • включения указателей поворота;
8. неисправности системы управления двигателем;
9. низкого заряда аккумуляторной батареи;
10. включения габаритного света;
11. включения дальнего света фар;
12. недостаточного давления масла;
13. включения стояночного тормоза;
14. Суточный счётчик пройденного пути.
15. Контрольная лампа резерва топлива.
16. Указатель уровня топлива.

    На передней панели ВАЗ 2107 расположены приборы и индикаторы, предоставляющие водителю информацию о состоянии различных систем автомобиля и характеристиках его движения

Установка приборной панели на ВАЗ 2107 от другого автомобиля

Если возникло желание или необходимость заменить приборную панель «семёрки», есть несколько путей:

• приобрести новую, более современную приборную панель. Это довольно дорогостоящее удовольствие, к примеру, панель «Феррум» с бортовым компьютером стоит около 23 тысяч рублей;
• обновить «приборку», заменив наклейки и стрелки;
• установить щиток приборов от другой машины.

Приняв решение выбрать и установить на ВАЗ 2107 торпеду от другой модели, нужно учесть, что приборная панель каждого автомобиля имеет свою конфигурацию. Для её монтажа придётся дополнительно произвести работы по подгонке размеров и формы.

Приборная панель от другой модели ВАЗ

Наиболее простой заменой будет панель от ВАЗ 2110. Проблем с выполнением работы не отмечается, а выглядит получившийся результат намного интереснее. Не возникнет осложнений и с электропроводкой: провода практически идентичны и подключаются аналогично.

Приборная панель от ВАЗ 2110 выглядит гораздо более современно и представительно

Приборная панель от «Газели»

На «семёрку» можно установить приборную панель от «Газели». Это более сложный вариант, она сильно отличается габаритами и формой. Кроме того, для подключения проводов понадобятся переходники, так как электрические схемы тоже очень разные.

Для установки на «семёрку» приборной панели от «Газели» потребуется серьёзная переделка

Приборная панель от иномарки

Наиболее сложный, но эффектный вариант — установка приборки от других иностранных моделей авто. Здесь необходимо учитывать соответствие приборов «семёрки» и выбранной иномарки. Вероятнее всего, что подобный набор индикаторов приборной панели встретится в моделях, выпускаемых в конце 1980-х — начале 1990-х годов.

Для ВАЗ 2107 необходимо подбирать торпеду с такими же приборами и индикаторами, как на штатной панели
