Выбор и установка подсветки под шкафы для кухни

Как сделать своими руками

Подсветку в кухне можно выполнить с помощью светодиодной ленты.

Основное требование при выполнении монтажа из ленты – защита от воды. Наилучший вариант – IP65, выдерживающий струю воды. Напряжение – 12 Вт.

Для получения нужного уровня освещенности используются ленты с 30 диодами на погонный метр. Мощность диодов для рабочей зоны – 12 люменов каждый, для остальной подсветки – 5 люменов.

Эквивалентность светодиодной ленты лампам накаливания:

1. 30 диодов мощностью 12 люменов = 24 Вт;
2. 30 диодов по 5 люменов = 10 Вт.

Для получения более яркого света можно применить с большим количеством диодов: 60, 120.

Для установки подсветки из светодиодной ленты потребуются:

• лента диодная необходимой длины;
• алюминиевый профиль;
• блок питания 12 В;
• выключатель;
• кабель;
• вилка;
• термоусадочная трубка;
• паяльник;
• припой;
• канифоль;
• клеящаяся.

А вот как выглядит угловая кухня с барной стойкой и как её можно подсветить. указано тут.

На видео – подробная инструкция как сделать своими руками:

Алюминиевый профиль, в который будет помещен светильник, облегчит установку. При выборе блока питания надо учитывать потребляемую мощность ленты и иметь запас не менее 25%. Например, 1 м ленты требуется 7,2 Вт. На 2 м потребуется 14,4 Вт, с запасом понадобится блок питания не менее 18 Вт.

Выключатель подбирается по желанию и может быть простым кнопочным, сенсорным (реагировать на прикосновение), инфракрасным, в виде диммера (светорегулятора) или блока управления несколькими цветными.

Также вас сможет заинтересовать информация о том, как происходит встраивание встроенного холодильника в кухонный гарнитур и как организовать подсветку кухни.

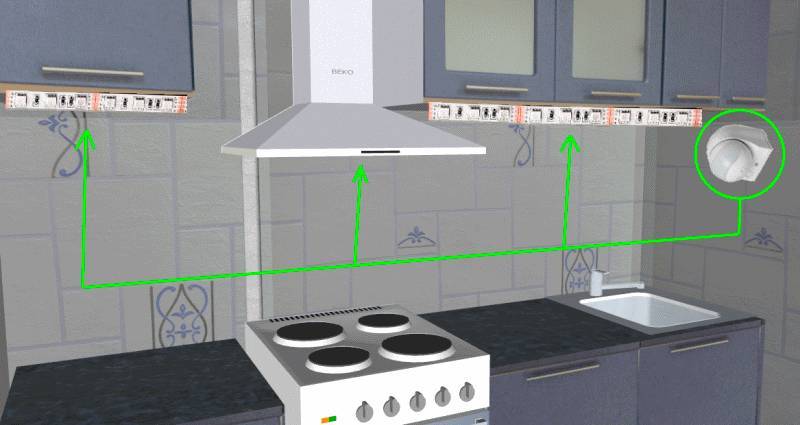

Соединение ленты с кабелем должно происходить с помощью пайки.

Кнопочный выключатель устанавливается до блока питания. Диммер или блок управления – после блока питания.

Сама лента крепится к поверхности шкафчиков двухсторонней клеящейся лентой.

Недочеты, на которые следует обращать внимание:

1. деформация диодной ленты (будет некачественное крепление);
2. срок годности скотча (влияет на удержание ленты);
3. не включать диоды сразу после установки (дать контактам время высохнуть, иначе от разогрева произойдет отклейка ленты).

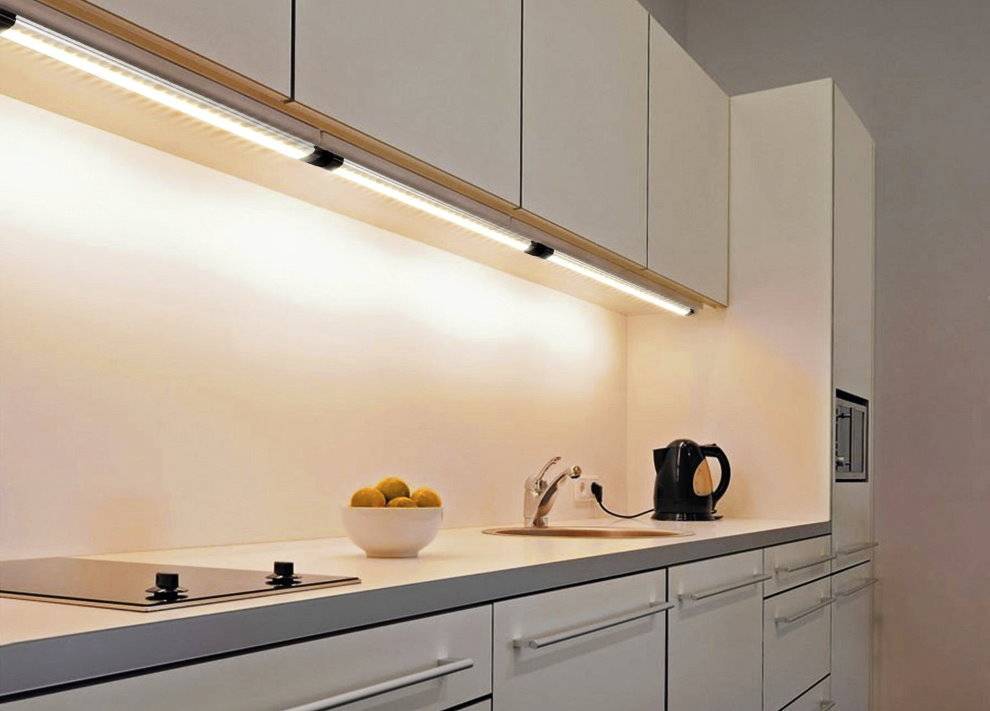

Варианты мест монтажа на нижней стороне навесного шкафчика:

1. Посередине рабочей поверхности. В этом случае освещается только рабочая плоскость. Не требуется профиль.
2. Установка вплотную к стенке. Свет рассеивается равномерно на рабочую поверхность и стену.

3. В углу между шкафчиком и стеной. Световой поток направлен в помещение. Для установки необходим угловой профиль и рассеиватель.

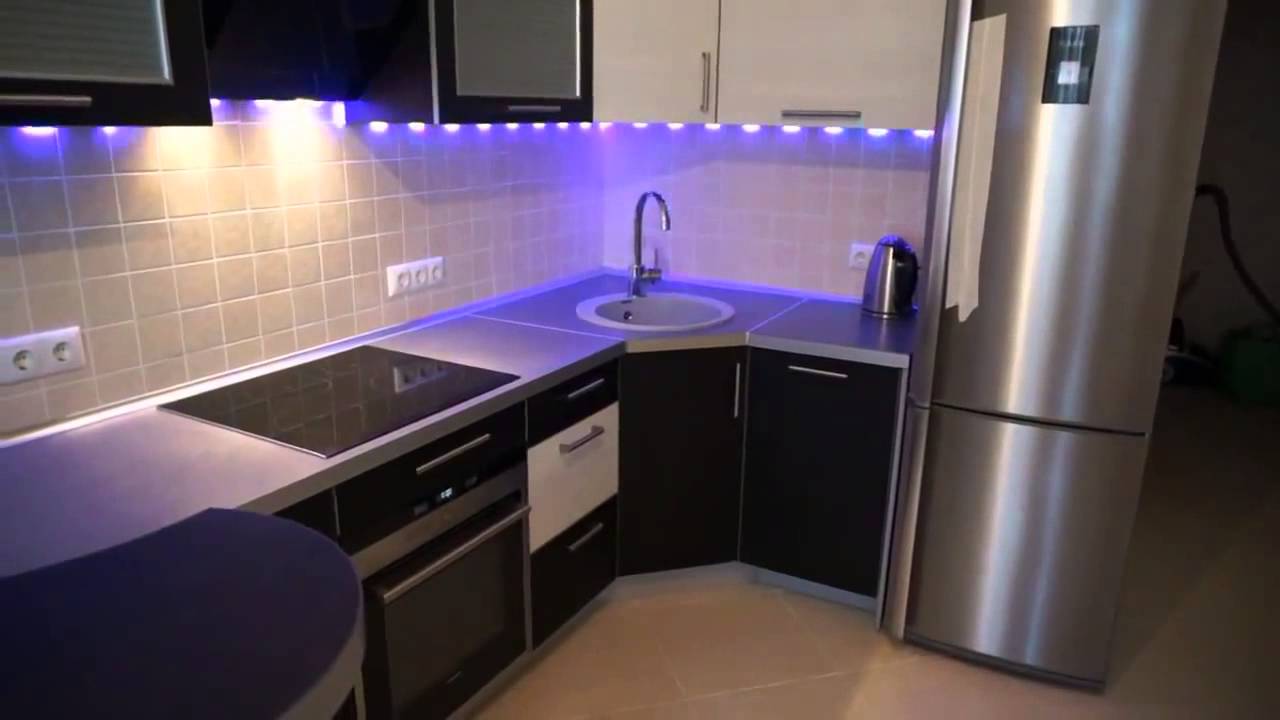

А вот как выглядит угловой кухонный гарнитур для маленькой кухни и как осуществить подсветку в комнате, можно увидеть тут.

Многозональное освещение помещения необходимо для комфортного пребывания на кухне, как повара, так и членов семьи. Правильно сделанная подсветка усиливает дизайнерский замысел, создает уютную и комфортную атмосферу. Светодиодные светильники – долговечны, экономичны, наиболее востребованы для установки дополнительного освещения кухонных гарнитуров. В других наших статьях вы можете ознакомится с угловыми розетками для кухни.

Этапы подключения и монтажа

• Измерить шкафы и отрезать ленту необходимой длины. Следует учесть, что места разрезов обозначены поперечными черточками, именно по ним нужно отрезать ленту.
• Припаять к ленте штекер для подключения блока питания. Хотя можно припаять к ленте непосредственно кабель, зачистив жилы и изолировав место пайки изолентой или термоусадкой. Рекомендуется припаивать к минусу белый провод, так проще соблюдать полярность.
• Подключить провод к зажимам в блоке питания, соблюдая полярность. Проверить работоспособность, включив собранную схему в розетку. При необходимости можно включить в сеть выключатель или детектор движения.

• Обезжирить нижние плоскости шкафов и приклеить ленту, имеющую самоклеящуюся поверхность. Если поверхность очень грязная или неровная, можно сначала прикрепить направляющий профиль, лучше, из анодированного алюминия. Он будет рассеивать тепло, а свет не будет попадать в глаза.
• Установить блок питания в том месте, где он не будет бросаться в глаза, где на него не будут попадать брызги, и так, чтобы к нему легко было добраться. Если необходимо, можно установить выключатель в удобном месте.
• Включить блок питания в розетку.

Монтаж светильника на кухне

В первую очередь следует ознакомиться с основными правилами установки подсветки для кухни под шкафы:

При подключении электропроводки важно соблюдать точную полярность – нулевая фаза идет к выключателю, фаза – к самому источнику; Подпитку требуется производить через преобразователь, который способен проводить ток в 12 или 24 Вт, в зависимости от вида прибора и марки

• Диоды, обладающие высокой мощностью, монтируются в специальном профиле;
• Отрезки с размерами более 5 метров следует соединять исключительно параллельно.

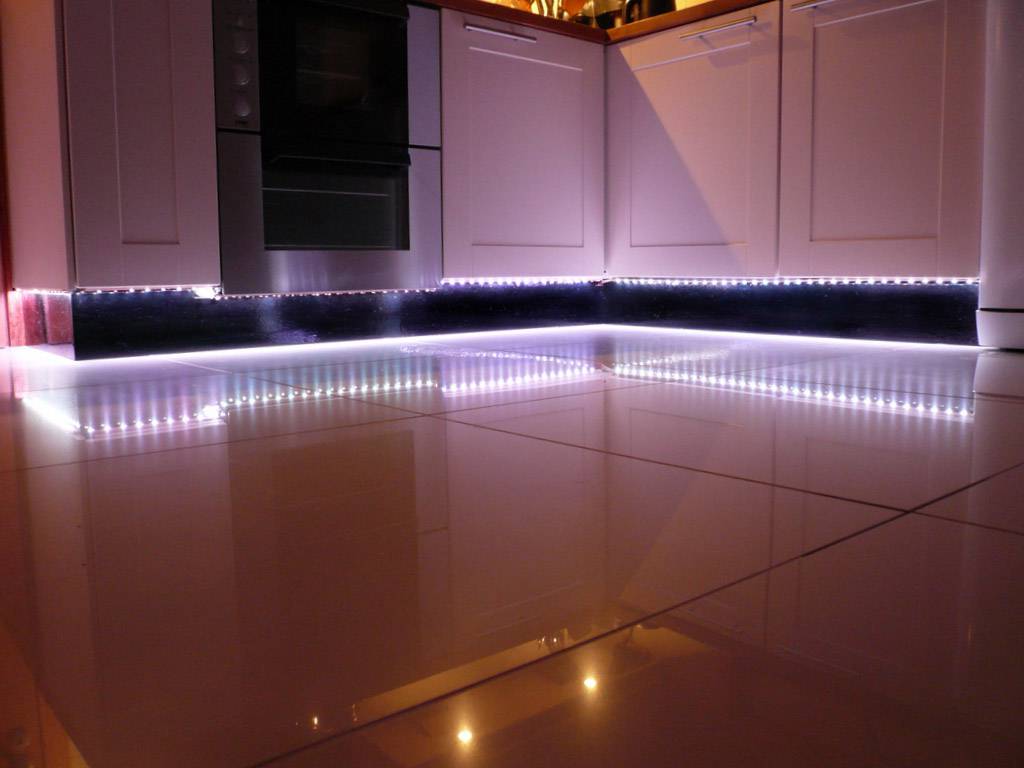

Светодиодная подсветка для кухни под нижние шкафы

Прежде чем подойти к этапу монтажа светодиодной подсветки, необходимо подготовить соответствующие инструменты:

1. Для соединения диодной подсветки нужно применять паяльник, различные припои, термоусадочную трубку, проводные наконечники, обжим, канифоль;
2. Изоляционную ленту, заточенные ножницы, двухсторонний скотч, крепежные составляющие;
3. Электролобзик потребуется для создания специальных отверстий в мебельном гарнитуре;
4. Электронные схемы, преобразователь;
5. Профиль и электропровод.

Помните, диодная подсветка в любом случае при работе производит тепло, которое направляется в подложку. Для исключения возможности перегрева полупроводников, рекомендуется монтировать полосу на тонкий алюминиевый профиль или специальную теплопроводную подложку.

Точечные светильники

Точечные светильники бывают накладными или встраиваемыми. Для кухни обычно используют встраиваемые модели. Один из недостатков этих моделей — большая высота, которая в некоторых случаях достигает 10 см. Поскольку расстояние между краем пенала и рабочей поверхностью незначительное — около 60 см, то весьма вероятно, что осветительный прибор может мешать работе.

Над рабочей зоной часто устанавливаются точечные светильники

В точечных моделях устанавливают лампы разного вида — накаливания, галогенные, люминесцентные, светодиодные. Наименее удобны лампы накаливания. Они дешевые, но при этом расходуют много энергии и довольно большие. Еще один минус — сильное нагревание поверхности мебели и низкий коэффициент полезного действия. Галогенные лампы тоже занимают немало места.

Чтобы сэкономить пространство, светильники прячут в шкафчике. Для этого внутри делают дополнительную полку, на расстоянии приблизительно 5 см от дна.

Точечная подсветка выглядит аккуратно. Еще одно ее преимущество в том, что свет не «бьет» по глазам.

Монтаж светодиодной ленты

Для освещения рабочей зоны больше всего подходят светодиодные ленты, точечные светильники и споты несут скорее декоративную функцию. Ленты дают равномерный и мощный свет — именно то, что нужно на рабочих поверхностях.

В продаже имеются светодиодные ленты в бухтах по 5 м. Их можно резать на куски, кратные определённому размеру — от 25 до 100 мм. Их режут в помеченных местах обычными ножницами. При необходимости фрагменты соединяют друг с другом.

Для работы понадобится:

• лента светодиодная;
• профиль — на нём должны быть заглушки и рассеиватели;
• блок питания;
• выключатель;
• кабель с вилкой 220 В;
• медный кабель 0,75–1,5 мм²;
• обезжириватель;
• изолента;
• паяльник;
• свёрла;
• ножницы и нож;
• шуруповёрт;
• ножовка по металлу;
• рулетка.

Также может понадобиться монтажный уголок, угловые соединители и скотч.

 Порядок работы:

1. Приготовьте ленту. Отрежьте кусок нужной длины — по пунктирным линиям.

2. Выполните тестовую сборку. Это поможет избежать ошибок при монтаже. Соберите все компоненты в систему и проверьте их работоспособность. Если вы используете обычный выключатель — клавишу или шнурок, один провод подключите к блоку питания, а второй разрежьте, зачистите концы и присоедините к клеммам выключателя.Продумайте, как будут расположены провода, найдите место для бока питания, определите места, где надо будет просверлить отверстия под провода.

3. Отпилите профиль. Отмеряв нужную длину, отрежьте кусок профиля, и обязательно учтите длину заглушек (иначе они будут торчать за пределами шкафа). Пилите ножовкой по металлу или торцовочной пилой.Режьте сразу с рассеивателем. Чтобы он не двигался, закрепите его двумя-тремя витками малярной ленты.

4. Прикрепите профиль. Закрепите его на шкафу. Если будете использовать клипсы, прикрутите их с помощью шурупов, отступив от края направляющей 10-15 см, а затем защёлкните в них профиль.Если профиль крепится непосредственно к мебели, сделайте в его основании дырки с интервалом 1 м. Или по краям — если у него небольшая длина. Используйте сверло 4 мм, а далее рассверливайте их сверлом 8 мм, чтобы сделать фаски — в них будут упрятаны шляпки саморезов. Или используйте скотч, обезжирив поверхность шкафов.

5. Приклейте ленту к профилю. Обработайте обезжиривателем профиль — его внутреннюю поверхность. Приклейте к ней ленту, сняв защитную плёнку с её изнанки. Сильно прижмите её, надавив на каждый элемент.

Поставьте рассеиватель. Снимите с него защитную плёнку и установите в профиль

Действуйте осторожно, чтобы не поломать деталь — она сделана их пластика. Затем установите заглушки на концах профиля

7. Установите выключатель. Если вы используете стационарный выключатель, его вы должны установить ещё во время ремонта. Если переключатель со шнурком, встройте его в дно шкафа, просверлив под него отверстие.При установке бесконтактных выключателей, спрячьте их в шкафы. А инфракрасный датчик выведите в наружу, проделав отверстие в дне или стенке шкафа.

8. Соберите электросхему. Поставьте все элементы по своим местам — кабели, блок питания и т. д. Все электрические соединения заизолируйте и обеспечьте герметичность подсветки — на неё не должна попадать вода.

9. Проверьте работоспособность подсветки.

Видео об установке светодиодной ленты на кухне:

Светодиодная подсветка на кухне — отличное решение, позволяющее создать максимально комфортное освещение. Используемые Led-светильники и ленты создают мягкий, равномерно рассеянный свет, не раздражающий и не утомляющий глаза.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

Процесс планирования освещения

Первым делом нужно спланировать какой вид подсветки будет располагаться в той или иной зоне.

Перед работой важно учесть:

• основную рабочую зону (где будет происходить основная часть работы: нарезка, замешивание, оформление блюда);
• область готовки (то место, где происходит процесс приготовления пищи);
• моечная область (то место, где будет складываться и очищаться посуда после употребления пищи).

Только распланировав данные зоны и определить необходимый уровень освещения, можно переходить к выбору подсветки.

Например, в области мойки не нужен яркий свет, достаточно приглушенного и тёплого освещения, чтоб видеть уровень чистоты посуды.

Критерии выбора светодиодного освещения

При подборе устройств следует обращать внимание на ряд важных параметров, чтобы в будущем не менять их на новые

Мощность

Мощность в ваттах (Вт) используется для обозначения световой эффективности приборов, она отражает скорость потребления электроэнергии. Если у остальных типов ламп мощность определяет силу свечения, то у светодиодов она является второстепенной цифрой. Даже малые номиналы мощности дают настолько яркий свет, что для его обеспечения потребовалось бы 10 ламп накаливания. Вместо 100-ваттной обычной лампочки следует выбирать 9-10-ваттную светодиодную.

Сила свечения

Сила свечения в люменах (лм) напрямую связана с мощностью. Световой поток диодов представляет собой мощность энергии луча, или совокупность квантов, излучаемых в пространство. Чем выше мощность диода, тем большим будет световой поток. Так, при 5-7 Вт лампа отдает 250 лм, при 10-13 Вт – 400 лм, при 25-30 Вт – 1200 и т.д.

Также при выборе светильника надо учесть температуру свечения в кельвинах. Более высокие показатели дают холодное свечение, низкие – теплое:

• 2500-4000 К – белый теплый;
• 4000-6500 К – нейтральный белый;
• 6500-9500 К – холодный белый.

Защита

В инструкции к любому диодному светильнику для кухни всегда указывается степень защиты от пыли и влаги. Она обозначается двумя буквами (IP) и таким же количеством цифр. Первые (0-5) обозначают защиту от твердых загрязнителей, вторые (0-8) – от воды. Первая маркировка «5» означает надежную защиту даже от самой мелкой пыли, вторая «8» придает полную водонепроницаемость светильнику.

Вид светодиодов

Все светильники имеют патроны, в них вкручиваются лампочки-диоды

Поэтому при покупке светодиодных ламп надо обратить внимание на пригодность их цоколя к конкретному патрону. Все они классифицируются на типы B, E, P, G, S. Кроме того, осветительные диоды делятся на такие виды:

Кроме того, осветительные диоды делятся на такие виды:

1. SMD LED. По конструкции это – покрытые люминофором кристаллы на теплоотводящей подложке из меди, алюминия. Имеют большую мощность, выпускаются в белом цвете. Излучают свет под углом 100-130 градусов.
2. COB-светодиоды. Представляют собой чипы на плате, состоят из десятков кристаллов SMD под одним корпусом, покрытым люминофором. Световой поток у них еще мощнее, чем у предыдущей разновидности. Из-за большого угла рассеивания (180 градусов) света такие диоды не годятся для создания узконаправленного излучения.
3. Filament LED. Чаще всего применяются для декоративной подсветки. Имеют очень приятный для глаз спектр свечения, напоминающий таковой у ламп накаливания. Угол светового потока – 360 градусов за счет цилиндрической формы подложки.

Подсветка на кухне под шкафами: когда это нужно

Работа на кухне занимает у хозяйки много времени и сил. Для того чтобы работа была комфортной, главное не забыть о грамотном освещении. При недостаточном освещении глаза напрягаются и быстро устают.

Дополнительное освещение под навесными шкафами не ослепляет во время работы, дает дополнительную подсветку, помогает визуально увеличить площадь кухни. Источники света специалисты советуют размещать над рабочей поверхностью с приближением к стене, чтобы руки и утварь не отбрасывали тени на стол.

При смещении ближе к дверце – подсветка будет ярче, но будет отбрасываться много теней.

Оптимальным вариантом будет установить светильники и у стенки, и у фасада равномерно.

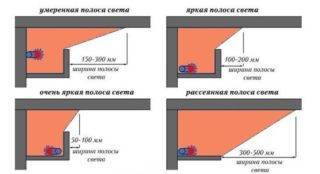

Угол освещения

Угол светового потока в зависимости от расположения светодиодной ленты

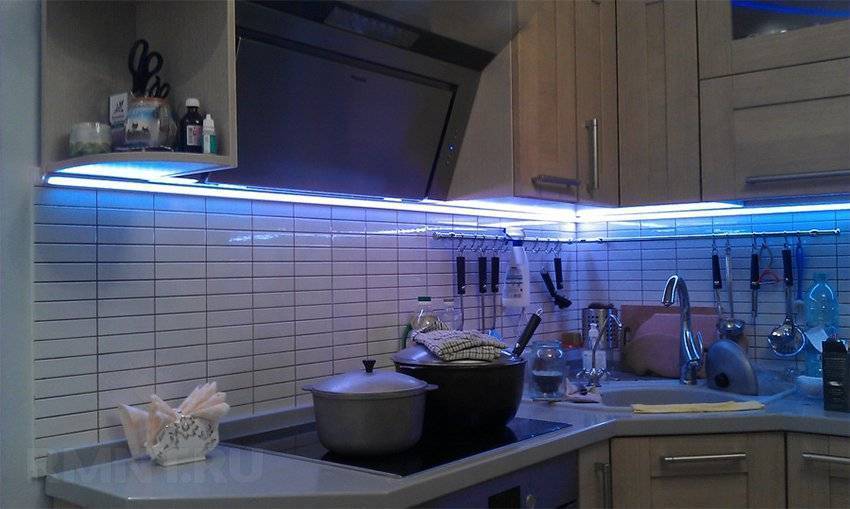

Подсветка фартука на кухне светодиодной лентой предполагает немаловажное условие – правильный угол светового потока на столешницы. Углы рассеивания света в области фартука обладают своими особенностями. Они должны гарантировать комфортное освещение рабочих поверхностей и синхронно с тем не создавать бликов на стёклах и полированных деталях

Они должны гарантировать комфортное освещение рабочих поверхностей и синхронно с тем не создавать бликов на стёклах и полированных деталях

Углы рассеивания света в области фартука обладают своими особенностями. Они должны гарантировать комфортное освещение рабочих поверхностей и синхронно с тем не создавать бликов на стёклах и полированных деталях.

LED-профиль может быть размещён:

• под углом 45%;
• под прямым углом.

Какие варианты подсветки есть?

Диодные лампы для кухонных шкафов бывают 3 видов.

Посмотрите нашу статью про организацию освещения на кухне.

Точечные светильники

Круглые, квадратные, прямоугольные — они могут как встраиваться в дно ящика, так и крепиться поверх него. Точечные светильники удачно смотрятся как под шкафами, так и под открытыми полками. Чтобы света было достаточно, выберите подходящую яркость и расположите источники на подходящем расстоянии друг от друга.

LED панели

Чтобы добиться мягкого рассеянного однородного света лучше варианта не придумать. В отличие от лент или спотов, панели обычно занимают всю нижнюю поверхность шкафов, гарантируя равномерный поток люменов. Панели не нагреваются, безопасны для глаз, служат около 50 000 рабочих часов (~15 лет). Просты в монтаже и уходе. Единственный недостаток — относительно высокая стоимость.

Важно! Любые диодные лампы — ленты или панели, отличаются энергосберегательными свойствами. Они потребляют гораздо меньше энергии, в сравнении с обычными лампами накаливания и даже энергосберегающими лампами. На фото подсветка точечными светильниками

На фото подсветка точечными светильниками

Светодиодная лента

Доступный вариант с низкой ценой. Также, как панели, ленты не выделяют тепло, служат долгие годы. Их можно устанавливать в любом месте:

• угол между фартуком и дном,
• в центре днища,
• около переднего бортика.

При этом монтаж подсветки на кухне под шкафами можно провести самостоятельно, без помощи специалистов. Единственный минус лент — последовательное подключение. То есть, если сгорит один светодиод, работать перестанут все — а значит ленту придется менять полностью.

Важно! На любых лампах для подсветки рабочей зоны должно быть обозначение IP65 и выше. Эта маркировка подтверждает возможность использования оборудования во влажных помещениях

Советы по монтажу

Прежде чем приступить к непосредственному монтажу оборудования, необходимо обратить внимание еще на несколько нюансов:

• при выборе подсветки шкафов на кухне стоит остановиться на белом свете, поскольку именно этот вариант не будет искажать вид и цвет блюд, продуктов, в виду максимальной приближенности к естественному освещению;
• если целью монтажа подсветки является создание уюта, то стоит остановить свой выбор на диодах с теплым спектром;
• при монтаже ленты в рабочей зоне стоит приобрести не один, а несколько источников света, поскольку так удастся избежать появления теней;
• подсветка должна вписываться в общий дизайн помещения.

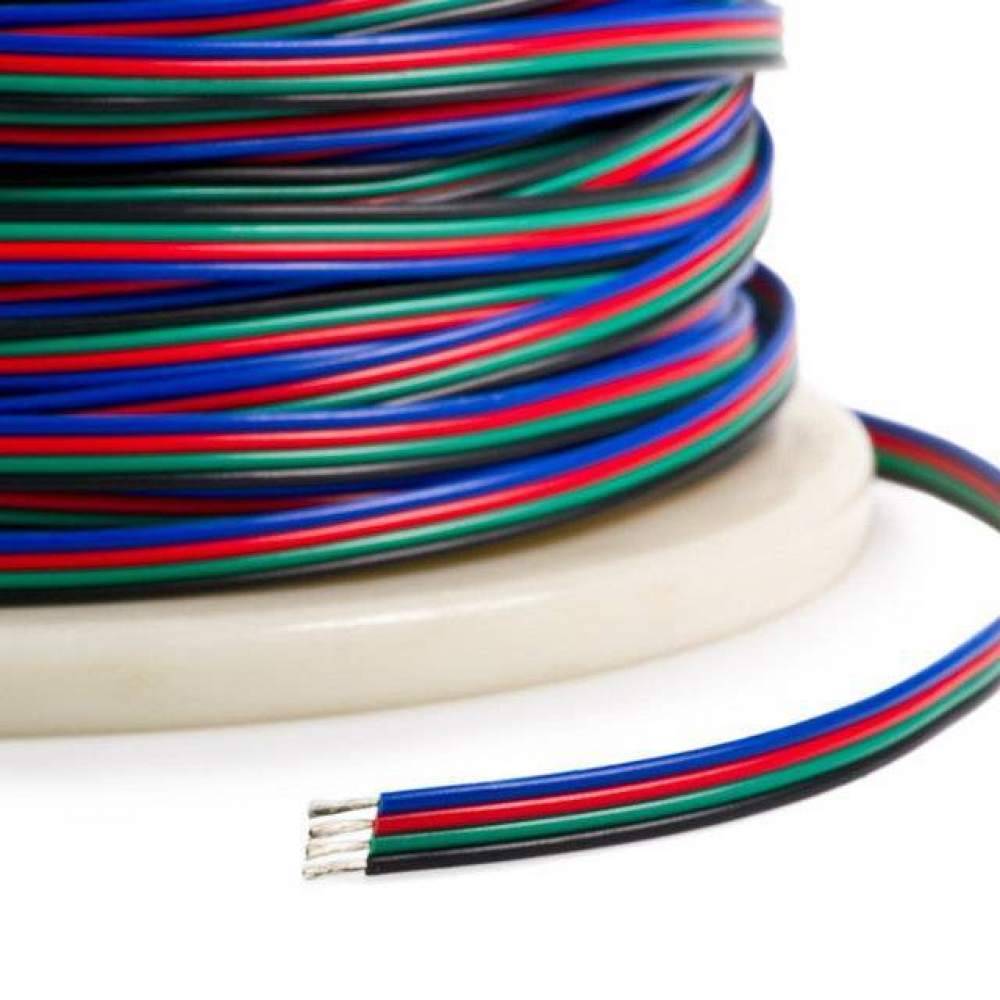

Выбор сечения кабеля

Выбор сечения кабеля – это очень важный момент, позволяющий значительно сохранить яркость оборудования. Здесь потребуется проведение расчетов, нуждающихся в самом пристальном внимании.

Как правило, при монтаже подсветки светодиодного типа используется кабель с сечением от 0,5 до 2,5 мм2. Но не стоит брать примерно подходящее оборудование, а лучше произвести расчет. Для этого используется следующая формула: s=(2*I*p*L)/U, в которой I – это сила тока; р — это значение удельного сопротивления, зависящее от материала; L – длина используемого кабеля; U – максимально допустимое значение перепада напряжения, возникающее между нагрузкой и блоком питания.

Сечение кабеля напрямую зависит и от его длины. Тот есть, чем больше длина кабеля, тем меньшее количество мощности дойдет до источника света.

Выбор места расположения

Как правило, для кухни чаще всего выполняется монтаж дополнительного освещения на рабочую зону. Но это не единственный вариант, который применим в данном помещении.

Какие же еще варианты можно использоваться для светодиодной подсветки на кухне под шкафы:

1. Рабочая поверхность под шкафами требует использования только теплого белого цвета, поскольку такой вариант придаст блюдам более аппетитный внешний вид.
2. Кухонный гарнитур может освещаться двумя способами. При монтаже подсветки сверху можно не переживать о влажном воздействии и применять любой тип ленты, даже открытого типа. При монтаже снизу, особенно, если вопрос касается напольных шкафов, потребуется подбор техники с самым высоким уровнем защиты, поскольку первая влажная уборка может повредить обычную ленту.
3. Фартук можно дополнить светодиодной лентой, особенно если он выполнен из стекла.
4. Ящики, освещенные светодиодной лентой, будут смотреться очень эффектно. Желательно подобрать оборудование сенсорного типа, которое будет загораться при открывании.

Монтаж

Для того чтобы сделать эстетичную подсветку шкафов на кухне, необходимо учесть еще один немаловажный нюанс. Лента может быть приклеена к любой поверхности, но будет ли это выглядеть достаточно прилично и аккуратно? Вряд ли. Для того чтобы сделать более приятное освещение, стоит использовать алюминиевые профили, которые обладают не только защитной матовой крышкой, но еще и имеют разнообразную форму: угловую, прямоугольную, широкую или узкую. Помимо этого на алюминиевый профиль можно с легкостью установить стекло, которое дополнительно защитит ленту от попадания мусора и пыли.

Для монтажа светодиодной ленты необходимо выполнить следующие действия:

1. Произвести установку блока питания и модуля управления. Блок питания лучше будет скрыть от глаз, поэтому можно проделать отверстие для подключения ленты.
2. Подготовить место для крепления ленты.
3. Закрепить подготовленный короб из алюминия. Если установка ленты будет производиться без короба, то желательно поверхность шкафа обезжирить.
4. Отрезать необходимую длину ленты и закрепить в алюминиевом коробе или приклеить к поверхности шкафа.
5. Припаять край ленты к блоку питания. Вместо пайки можно применять и коннекторы.
6. Проверить работоспособность системы.

Как оказалось, произвести монтаж светодиодной ленты – это простая работа, не требующая особых навыков. Такое освещение внесет свою «изюминку» в любой интерьер

Важно продумать тщательно способ размещения, подобрать нужную подсветку и результат, обязательно, превзойдет даже самые, казалось бы, неожиданные пожелания

Как установить сенсорный выключатель своими руками

Еще один важный элемент светодиодной подсветки – выключатель. И при желании, самостоятельно можно сделать даже сенсорный вариант. Но для этого необходимо понимать, как работает данное устройство. А учитывая тот факт, что независимо от того, о каком типе выключателя идет речь, принцип работы всегда один, разобраться в этом довольно просто.

Сенсорный выключатель для светодиодной подсветки скрытой установки

Итак, первое, что стоит понимать – любой выключатель состоит из 4-х элементов:

• внешняя (лицевая) часть. Это панель, которую мы видим. Иногда, для удобства производители снабжают ее подсветкой;
• сенсорный датчик – элемент, реагирующий на прикосновения и, соответственно, посылает сигнал, включающий или отключающий подсветку;
• коммутационная система, которая преобразовывает сигнал, превращая его в электрический ток, который и активирует систему, включая освещение;
• корпус устройства. В данном случае встречаются два вида – встроенные и накладные. В зависимости от типа, будет отличаться способ монтажа и потребуется либо просто зафиксировать его сверху какой-то поверхности, или же вмонтировать внутрь стены.

От того, насколько качественными будут все элементы выключателя, зависит срок его и службы

Поэтому, покупая готовый выключатель для светодиодной ленты или собирая его самостоятельно, обращайте внимание на то, чтобы цена элементов соответствовала их качеству

Процесс подключения светодиодной подсветки к сенсорному выключателю

Сенсорные выключатели обычно располагают непосредственно около самой ленты, поскольку они имеют вид модуля и не портят внешний вид кухни

Но при этом очень важно помнить, что датчик реагирует на любой контакт, поэтому место размещения должно исключать случайны прикосновения, на которые сможет реагировать сенсор

Таким образом, можно сделать вывод, что купить светодиодную подсветку для кухни и самостоятельно ее установить может каждый. Для этого достаточно ознакомиться с некоторыми, наиболее важными характеристиками элементов и следовать простой инструкции, стараясь избегать распространенных ошибок. В остальном подсветка на кухне под шкафами светодиодами не представляет никаких сложностей, но зато вносит в интерьер особое настроение.

Классификация и сравнение

сам каркас

При оформлении освещения в помещении с помощью светодиодной ленты следует использовать специальный прозрачный каркас из акрилового плафона и алюминиевого профиля, внутри которого прокладывается осветительное устройство.

Рынок продукции предлагает для покупателей профили с различными характеристиками:

• длины;
• ширины;
• сечения для крепления;
• с устройством для встраивания в материал потолка или шкафа;

Профиль крепится в различные строительные материалы:

• гипсокартон;
• пластик;
• дерево;
• металл;
• бетон;
• кирпич.

Самостоятельное применение LED светодиодной ленты не рекомендуется по причине необходимости оборудования ее дополнительной защитой от факторов, негативно на нее влияющих. Кроме того, без оформления она выглядит не совсем эстетично.

Светодиодные ленты отличаются типом светодиодов:

1. Одноцветные SMD светодиоды. Отличительной особенностью конфигурации является возможность светиться одним цветом из спектра радуги. Только белый цвет имеет 3 разновидности – теплый, холодный и просто белый. Остальные цвета представлены в одном виде без наличия дополнительных оттенков.
2. Цветная RGB лента может обеспечивать подсветку одновременно всеми цветами радуги. В устройстве 3 диода (синий, красный и зеленый) объединены в 1 светодиод. Эффект цветности достигается за счет смешивания в определенной пропорции свечения диодов. Для обеспечения полноценной работы оборудования, необходим контролер, который обеспечивает цвет подсветки и различные режимы мерцания.
