Подключение светодиодной лампы вместо люминесцентных

Конструкция светодиодов

Светодиод представляет собой небольшую прозрачную трубку из качественной пластмассы. Внутрь помещается драйвер и гетинаксовая планка с впаянными LED-диодами. С этим и связано отсутствие необходимости во внешней пускорегулирующей аппаратуре. Достаточно подключить лампу к сети 220 В.

Светодиодные изделия имеют стандартный цоколь G13, при этом внутри при помощи медной проволоки колбы происходит соединение между штырями лампы. Благодаря этому электричество можно подавать по любому штырьку.

Светодиодная трубка может иметь длину 600 или 1500 мм, а мощность обычно находится в пределах 9-25 Вт. Свет от источника может быть теплый (желтый) или холодный (белый). Светодиодные лампы выпускаются в разной форме. Наиболее распространенными являются конструкции с классическим корпусом на 5 мм. В верхней части находится линза, в нижней — отражатель, в корпусе — кристалл, который представляет собой излучатель света (начинает светиться, когда через него проходит электроэнергия).

Конструкция линейной светодиодной лампы

С точки зрения электрической схемы конструкция светодиода проста. У него есть два выхода — анод и катод. Алюминиевый отражатель размещен на катоде и внешне напоминает чашку. Основным элементом изделия является полупроводниковый монокристалл с p-n-переходом. При рассмотрении этого компонента вы обнаружите куб, размеры которого приблизительно равны 0,3х0,3х0,25 мм.

Монокристалл через проволочную перемычку подключен к аноду. Корпус производится из полимерных материалов, является прозрачным и в какой-то степени представляет собой фокусирующую линзу. Вместе с отражателем корпус задает угол излучения и направленность света.

Классическое подключение через электромагнитный балласт

Особенности схемы

В соответствии с этой схемой в цепь включается дроссель. Также в составе схемы обязательно присутствует стартер.

Дроссель для люминесцентных лампСтартер для люминесцентных ламп — Philips Ecoclick StartersS10 220-240V 4-65W

Последний представляет собой маломощный неоновый источник света. Устройство оснащено биметаллическими контактами и питается от электросети с переменными значениями тока. Дроссель, стартерные контакты и электродные нити подключаются последовательно.

Вместо стартера в схему может включаться обыкновенная кнопка от электрозвонка. В данном случае напряжение будет подаваться путем удерживания кнопки звонка в нажатом положении. Кнопку нужно отпустить после зажигания светильника.

Подключение лампы с электромагнитным балластом

Порядок действия схемы с балластом электромагнитного типа выглядит следующим образом:

после включения в сеть, дроссель начинает накапливать электромагнитную энергию;
через стартерные контакты обеспечивается поступление электричества;
ток устремляется по вольфрамовым нитям нагрева электродов;
электроды и стартер нагреваются;
происходит размыкание контактов стартера;
аккумулированная дросселем энергия высвобождается;
величина напряжения на электродах меняется;
люминесцентная лампа дает свет.

В целях повышения показателя полезного действия и уменьшения помех, возникающих в процессе включения лампы, схема комплектуется двумя конденсаторами. Один из них (меньший) размещается внутри стартера. Его главная функция заключается в погашении искр и улучшении неонового импульса.

Схема подключения одной люминесцентной лампы через стартер

Среди ключевых преимуществ схемы с балластом электромагнитного типа можно выделить:

надежность, проверенную временем;
простоту;
доступную стоимость.
Недостатков, как показывает практика, больше, чем преимуществ. Среди их числа нужно выделить:
внушительный вес осветительного прибора;
продолжительное время включения светильника (в среднем до 3 секунд);
низкую эффективность системы при эксплуатации на холоде;
сравнительно высокое потребление энергии;
шумную работу дросселя;
мерцание, негативно воздействующее на зрение.

Порядок подключения

Подсоединение лампы по рассмотренной схеме выполняется с задействованием стартеров. Далее будет рассмотрен пример установки одного светильника с включением в схему стартера модели S10. Это современное устройство имеет невозгораемый корпус и высококачественную конструкцию, что делает его лучшим в своей нише.

Главные задачи стартера сводятся к:

обеспечению включения лампы;
пробою газового промежутка. Для этого цепь разрывается после довольно длительного нагрева электродов лампы, что приводит к выбросу мощного импульса и непосредственно пробою.

Дроссель используется для выполнения таких задач:

ограничения величины тока в момент замыкания электродов;
генерации напряжения, достаточного для пробоя газов;
поддержания горения разряда на постоянном стабильном уровне.

В рассматриваемом примере подключается лампа на 40 Вт. При этом дроссель должен иметь аналогичную мощность. Мощность же используемого стартера равна 4-65 Вт.

Подключаем в соответствии с представленной схемой. Для этого делаем следующее.

Первый шаг

Параллельно подключаем стартер к штыревым боковым контактам на выходе люминесцентного светильника. Эти контакты представляют собой выводы нитей накаливания герметичной колбы.

Третий шаг

К питающим контактам подключаем конденсатор, опять-таки, параллельно. Благодаря конденсатору будет компенсироваться реактивная мощность и уменьшаться помехи в сети.

Технические характеристики светодиодных ламп т8

Прежде, чем начинать рассматривать параметры LED ламп Т8, необходимо понять, что люминесцентные и светодиодные лампочки созданы по совершенно разным технологиям и работают каждая на своем принципе. Объединяет их только одинаковая форма и способ установки в гнездо осветительного прибора. Все остальные параметры соответствуют конструкционным особенностям каждого типа приборов и между собой мало связаны.

Параметры этих устройств сложно сравнивать между собой, но по общим характеристикам сделать некоторое сопоставление вполне возможно. Обычно пользователей мало интересуют специфические данные, им достаточно знать базовые характеристики.

Светодиодные лампы Т8 обладают следующими техническими показателями:

длина — 600, 900, 1200 и 1500 мм. Наиболее распространенными являются 600 и 1200 мм, которые могут быть установлены в подвесной потолок Армстронг. Есть конструкции по 1500 мм, нуждающиеся в использовании светильников соответствующего размера;
напряжение питания — производится прямое подключение к сети 220 В, поскольку оснащены собственным встроенным драйвером (блоком питания);
тип цоколя — G13, который полностью аналогичен контактам люминесцентных ламп;
срок службы — до 50000 часов (около 5 лет непрерывного свечения без потери первоначального качества);
количество ЛЕД элементов — 120 или 240;
мощность — 8-20 Вт;
световой поток — 670-1240 Лм;
цветовая температура — выпускаются в двух вариантах — ХБ (холодный белый) и ТБ (теплый белый). В первом варианте значение цветовой температуры находится в диапазоне 4000-5500 К, во втором — 3000-4000 К;
способ теплоотведения — металлический радиатор (алюминиевый);
габаритные размеры — 600 × 26, 900 × 26, 1200 × 26 и 1500 × 26 мм;
материал корпуса — прозрачный или матовый пластик.

Схемы подключения

Прежде чем перейти к модернизации светильника с заменой люминесцентных ламп Т8 на светодиодные, сначала нужно как следует разобраться со схемами. Все люминесцентные светильники подключаются по одному из двух вариантов:

на базе ПРА, в составе которого дроссель, стартер и конденсатор (рис.1);
на базе электронного балласта (ЭПРА), который состоит из одного блока – высокочастотного преобразователя (рис.2).

В растровых потолочных светильниках 4 люминесцентных трубки подключаются к 2 ЭПРА, каждый из которых обеспечивает работу двух ламп или к комбинированному ПРА, включающему 4 стартера, 2 дросселя и 1 конденсатор.

Схема подключения светодиодной лампы Т8 не содержит никаких дополнительных элементов (Рис.3). Стабилизированный блок питания (драйвер) светодиодов, уже встроен внутри корпуса. Вместе с ним под стеклянным или пластиковым рассеивателем находится печатная плата со светодиодами, закреплённая на алюминиевом радиаторе. Напряжение питания 220В может поступать на драйвер через штырьки цоколя, как с одной стороны (обычно на изделиях украинского производства), так и с обеих сторон. В первом случае штырьки, расположенные с другой стороны, выполняют функцию крепежа. Во втором случае с каждой стороны может быть задействован 1 или 2 штырька. Поэтому прежде чем модифицировать светильник, нужно внимательно изучить схему подключения, приведенную на корпусе LED-лампы или в документации к ней. Наиболее распространенными являются светодиодные лампы Т8 с подведением фазы и ноля с разных сторон, поэтому переделка светильника будет рассмотрена именно на таком варианте.

Схема подключения светодиодных ламп в корпусе Т8

Схемы подключения светодиодных ламп в корпусе Т8

Светодиодные лампы T8 применяются во всех светильниках, в которых используются люминесцентные лампы T8 G13 имеющих длину 600 мм, 1200 мм,1500 мм и энергопотреблением 18Вт, 36Вт, 58Вт.

При замене люминесцентных ламп светодиодными, необходимо удалить стартеры и либо закоротить трансформаторы. либо их полностью удалить. Если же были установлены ранее электромагнитные ПРА (любая модификация) или высокочастотные электромагнитные ПРА (любая модификация), их необходимо удалить вместе со стартерами.

Выходные контакты ламп, находящиеся с одной стороны, замкнуты. Следовательно, не имеет значения, на какой именно контакт подается напряжение.

Схема подключения с диодными лампами с номинальным напряжением 220В:

Меняем люминесцентные лампы на светодиодные лампы T8 G13

Замена люминесцентных ламп T8 на светодиодные лампы Т8 (последнее время часто слышно «светодиодные трубки») осуществляется достаточно просто.

Внешне подключение люминесцентных ламп Т8, или как их еще называют G13 T8, ничем не отличается от подключения светодиодных ламп Т8, точнее даже не подключение, а сам процесс установки. Люминесцентную лампу вынули, светодиодную лампу вставили.

Особенность установки в том, что для работы, светодиодные трубки T8 не требует ПРА, или проще говоря она должна напрямую подключаться к электросети 220В как обычная лампочка, в то время как питание люминесцентных ламп в момент запуска требует наличия стартера и дросселя.

Поэтому в самом светильнике, в котором будут установлены светодиодные лампы т8, схема включения люминесцентной лампы подлежит изменению, т. е. необходимо перемонтировать провода от электросети напрямую к патронам, в которые вставляется цоколь G13, минуя ПРА (стартер и дроссель).

Совершенно очевидно, что выполнение этих работ удобнее всего делать при снятом светильнике, на монтажном столе. Перед началом работ где будет заменяться лампа Т8 G13 Для соблюдения техники безопасности обесточить питание светильника, в котором будет заменяться люминесцентная лампа. Для этого просто выключить выключатель – недостаточно, поскольку совершенно случайно он может быть включен посторонними во время проведения работ по замене.

Замена люминесцентной лампы T8 G13

Для установки светодиодной трубки T8 G13 в место люминесцентной лампы Т8 необходимо выполнить следующие работы: отключить провода от стартера отключить провода от дросселя подключить провода от электросети к патрону G13, т. е. подать напряжение 220В на лампу напрямую, как показано на рисунке.

При этом полностью демонтировать стартер и дроссель не обязательно – лампы служат 50 тыс. часов 7-8 лет и в случае смены офиса или помещения светильники можно восстановить для работы с люминесцентными лампами, а светодиодные трубки Т8 использовать на новом месте.

Светодиодная лампа T8 G13. Схема подключения

Светильник, в котором устанавливается люминесцентная лампа Т8, потребляет больше, поскольку существуют потери на ПРА. В случае если в светильнике используется электромагнитный балласт, то реальное потребление светильника примерно на 20% больше потребления указанного потребления на люминесцентной лампе, если ПРА электронное, то потребление светильника примерно на 8% больше электропотребления указанного потребления на люминесцентной лампе. Преимущества светодиодных трубок T8 не требуется ПРА (стартеров, балластов и другой пускорегулирующей аппаратуры) не содержит ртуть, поэтому не требует утилизации (утилизация люминесцентных ламп достаточно затратная процедура) энергопотребление светодиодной лампы в 2 раза меньше люминесцентных ламп светодиодные лампы Т8 не мерцают и не утомляют зрение светильник со светодиодной лампой Т8 не гудит срок службы порядка 50 000 часов (против 5-8 тыс. часов у люминесцентной).

Какие бывают светодиоды?

Светодиодом называют многослойный полупроводник, который способствует преобразованию электроэнергии в свет. Если изменить его состав, то можно добиться цветного свечения. Изготавливается этот элемент на основе чипа – кристалла с местом подсоединения проводки питания.

Для того, чтобы добиться холодного (белого) свечения, голубой чип обрабатывают особым веществом желтого цвета

Таблица 2. Разновидности светодиодов по способу сборки чипов

Вид	Описание
DIP	Представляет собой кристалл и расположенное в верхней части увеличительное стекло, куда подсоединяются два проводника. Это распространенный тип, который часто используется для подсветки витрин, вывесок и прочих предметов.
«Пиранья»	Эта конструкция имеет сходство с предыдущим вариантом, только здесь уже имеется четыре проводника, что позволяет добиться надежности и лучшего отвода тепла из внутренней части. Чаще всего такие чипы устанавливают в автомобильных лампочках.
SMD-светодиод	Находится на поверхностной части конструкции, что позволяет сократить габариты, улучшить тепловой отвод. При этом существует множество вариантов таких чипов. Применяют их в любых источниках света, независимо от назначения.
СОВ-технология	Здесь чип встраивают в плату. Такое строение позволяет осуществить защиту контактов, поэтому они не окисляются при сильном нагревании — все это лучшим образом сказывается на яркости свечения. В случае неисправности светодиода, придется выполнить полную замену. Здесь уже не получится отпаять чип.

Чипы светодиодных конструкций Из отрицательных сторон светодиодов следует отметить минимальный размер. Поэтому, чтобы создать обширное свечение, требуется использовать много таких источников, соединенных между собой. К тому же, кристалл через некоторое время изнашивается, поэтому сокращается яркость лампочек. Тем не менее, если это высококачественное изделие, то лампа долго остается яркой.

Устройство люминесцентной лампы

Она представляет собой трубку, закрытую с обоих концов. В резервуаре содержится газовая смесь, состоящая из аргона и паров ртути. Изнутри поверхность покрыта слоем люминофора. Под действием электричества здесь происходят разряды, которые вызывают свечение газовой смеси. Оно представляет собой УФ излучение. Роль покрытия состоит не только в том, что энергия приводится к видимому диапазону, но и в том, что он не пропускает жёсткий ультрафиолет, делая лампу безопасной для использования.

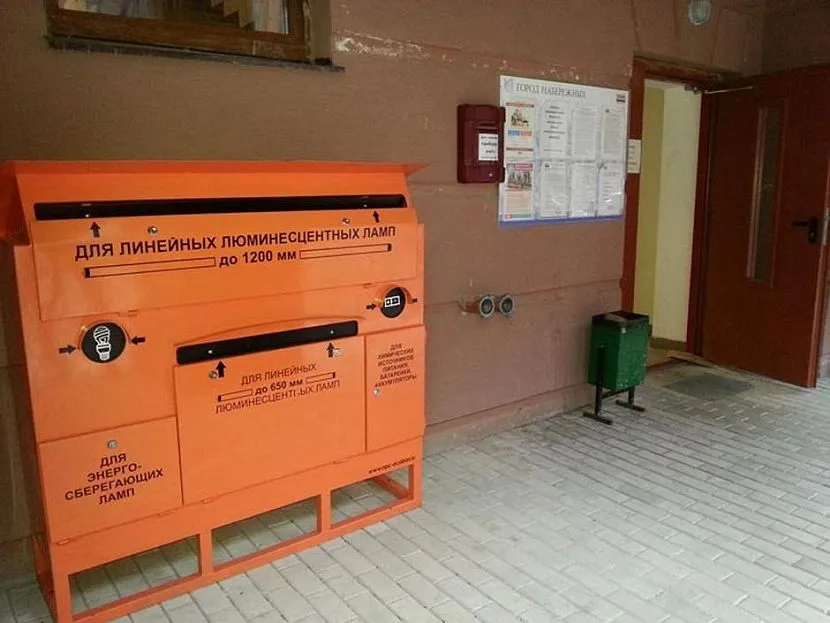

Контейнер для отработанных люминесцентных лампИсточник svetosmotr.ru

Каждая лампа содержит не менее 2 миллиграммов ртути, вещества, опасного для человеческого организма. При функционировании она герметически закрыта, что гарантирует безопасность тем, кто находится рядом с ней.

Не всем нравится холодный свет, который создаётся этим осветительным прибором. Эффект стробирования, возникающий в процессе работы от некоторых требует привыкания. Приведённые здесь особенности люминесцентных ламп заставляют пользователей задуматься об их замене.

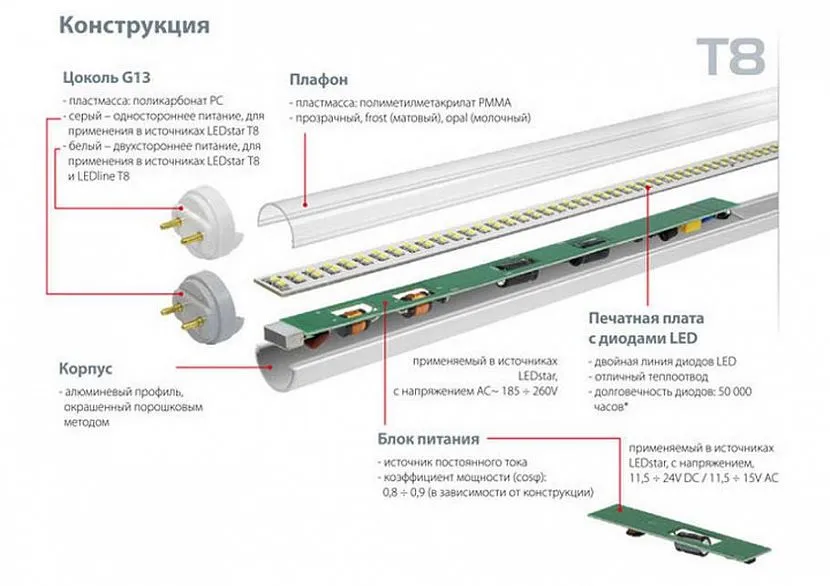

Устройство светодиодной лампыИсточник svetosmotr.ru

Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

Отключить защитный автомат и убедиться в отсутствии напряжения.
Снять защитную крышку, получив доступ к элементам схемы.
Из электрической цепи исключить конденсатор, дроссель, стартер.
Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
Остальные провода можно удалить или заизолировать.
Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом. Наиболее универсальными принято считать модели с поворотным цоколем

Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

В жилых, офисных, коммерческих помещений для освещения применяются источники дневного света. Их отличают определенные сильные и слабые стороны. Главный минус – недостаточная экономичность, ведь есть намного более эффективные, создаваемые с применением передовых технологий, решения. Замена люминесцентных ламп на светодиодные позволит надолго забыть о необходимости покупки новых источников света, снизит текущие расходы на электроэнергию. И тут возникает следующий вопрос – можно ли поставить лампы светодиодные вместо люминесцентных в старые приборы, или лампы придется выбрасывать, а вместо них монтировать новые трубки.

Преимущества светодиодов

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

внутри колбы присутствует небольшое количество вредной ртути;
запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
утилизация вышедших из строя ламп производится только специализированными организациями;
во время работы светильник может издавать звук;
цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

полная экологическая безопасность;
ровный, не мигающий свет;
лампа включается мгновенно, без задержек;
широкий выбор цвета свечения, от холодного синего до теплого красного;
прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

А нужно ли менять люминесцентные лампочки на LED-лампы?

На сегодняшний день можно уверенно сказать, что LED-лампочки любого форм-фактора практически по всем показателям превосходят люминесцентные аналоги. Причём светодиодные технологии продолжают прогрессировать, а значит, изделия на их основе будут ещё более совершенными в будущем. В подтверждение сказанного ниже приведена сравнительная характеристика двух видов трубчатых ламп.

Люминесцентные лампы Т8:

наработка на отказ составляет порядка 2000 ч. и зависит от количества включений, но не более 2000 циклов;
свет распространяется во все стороны, в связи с чем они нуждаются в отражателе;
постепенное увеличение яркости в момент включения;
пускорегулирующий аппарат (ПРА) служит источником сетевых помех;
деградация защитного слоя со снижением светового потока на 30%;
стеклянная колба и пары ртути внутри неё требуют бережного отношения и утилизации.

Светодиодные лампы Т8:

срок службы не менее 10 тыс. ч. и не зависит от частоты вкл./выкл.;
имеют направленный световой поток;
мгновенно включаются на полную яркость;
драйвер не оказывает влияния на электросеть;
потеря яркости не превышает 10% за 10 тыс. часов;
имеют значительно меньшую мощность электропотребления;
полностью экологически безопасны.

Кроме того, светодиодные лампы Т8 обладают вдвое большей светоотдачей при равном энергопотреблении, реже выходят из строя и имеют гарантию от производителя. Возможность размещения внутри колбы разного количества светодиодов позволяет добиться оптимального уровня освещённости. Это означает, что взамен люминесцентной лампы Т8-G13-600 мм на 18 Вт можно установить светодиодную лампу такой же длины на 9, 18 или 24 Вт.

Взвесив все «За» и «Против», можно сделать вывод, что переделка люминесцентного светильника под светодиодную лампочку полностью оправдана, как с технической, так и с экономической точки зрения.

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:

экономия электроэнергии по сравнению с люминесцентными лампами
отсутствие вредных для глаз пульсаций
не нуждается в специальной утилизации
не бьется
Не греется, не обжигает
не содержит ртути и других вредных веществ
устойчива к перепадам температуры и напряжения.

Технические характеристики:

Схема подключения светодиодных трубок Т8

1 декабря k-igor

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com – счетчики с пультом.

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.
