Какой же прибор выбрать?
Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.
Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.
Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток
А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени
А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.
Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:
Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.
Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.
- значение номинальной частоты: 50Гц
- значение номинального напряжения: В, 3х220/380, 3х100 и другие
Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт
- значение номинального-максимального тока: А, 5-10, 5-50, 5-100
- максимальное значение полной мощности, потребляемой током: до 0,2ВА
- включение: трансформаторное и непосредственное
- регистрация и учет активной энергии
Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.
Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети
А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.
И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии
Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные
Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно
Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время
Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.
Виды однофазных счётчиков
Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.
Как могут подключаться электросчётчики?
Итак, электросчётчики могут различаться по типу своего подключения
При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее
Какие виды подключения электросчётчиков существуют:
- Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
- Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.
Виды конструкции счётчиков электроэнергии
Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:
- Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
- Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.
Как подключить электричество минуя счетчик. Подключаем трехфазный электросчетчик
Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.
Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.
Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.
Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.
Подключение трехфазного счетчика
Рассмотрим прямое подключение счетчика
Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.
После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.
К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.
Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.
Схема подключения трехфазного электросчетчика
Косвенное подключение счетчика через трансформаторы тока
Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.
Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.
Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.
Счетчик подключенный через трансформаторы тока
Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.
Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.
Подключение производится согласно утвержденной схеме.
Схема подключения трансформаторов тока
К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.
От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.
10-я клемма электросчетчика подключается к общей нейтральной шине зануления.
Необходимость в трёхфазном учете
Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.
Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.
При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.
Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².
Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.
Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.
Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.
Однофазные счетчики учета электроэнергии
Перед тем как перейти к разбору вопроса, как подключить однофазный счетчик, необходимо рассмотреть его виды, которые сегодня предлагают производители. Основной параметр прибора контроля и учета – это сила тока, которую счетчик может через себя пропустить. Вот его номинальные пределы: 5-15 А, 5-40 А, 5-60 А и 5-80 А.
Для чего необходимы такие разные пределы? Все дело в том, что суммарная потребляемая мощность всех бытовых приборов дома и освещения может варьироваться в различных пределах. К примеру, данный показатель будет равен 10 А, то это не значит, что можно будет устанавливать счетчик номиналом 5-15 А, лучше установить прибор с большим показателем, так сказать, про запас, ведь всегда есть вероятность приобретения и установки дополнительной бытовой техники, что увеличит нагрузку.
Теперь, почему этот прибор называется однофазный счетчик? Все дело в том, что через него будет проходить электрическая сеть одной фазы. Конечно, без нуля здесь не обойтись, поэтому к электросчетчику будут подсоединяться два провода: фаза и ноль.
Счетчик однофазный механический
Подключение электросчетчика с трансформаторами тока
Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).
Как работает и для чего нужен
Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.
Принцип работы токового трансформатора
Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.
Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.
Как подключить ТТ к трехфазной сети
А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.
Схема подключения трехфазного счетчика через трансформаторы тока
В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).
Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:
- Правильный выбор сечения монтажных проводов.
- Фазировка катушек ТТ.
Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.
На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Набор токовых трансформаторов для трехфазной сети
Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:
- Л1 – на ввод питающей линии;
- Л2 – выход на нагрузку;
- И1 – на ввод счетчика;
- И2 – выход счетчика.
Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.
Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:
Схема подключения однофазного электросчетчика с трансформатором тока

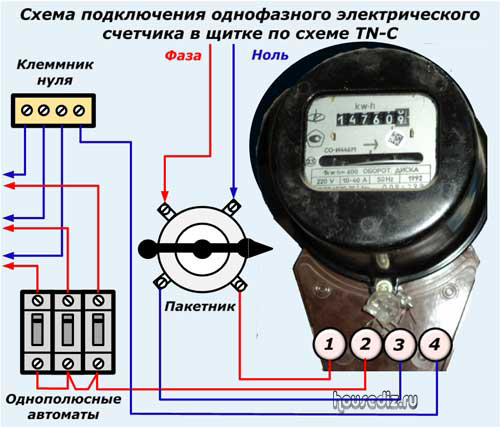

Схемы подключения однофазных счетчиков
При проектировании современных электросетей, во главу угла ставится безопасность. Поэтому перед счетчиком в обязательном порядке устанавливается коммутирующее устройство — рубильник или автомат защиты.
Один из вариантов подключения: счетчик в боксе, автомат — на улице, но под крышей… Мягко говоря, не лучшее решение. Автоматический выключатель, как и счетчик, должен быть защищен от пыли и атмосферных осадков
С вводным автоматом
В последние годы ставят двухполюсный автомат защиты. Это устройство защищает проводку и все другие устройства от перегрузки — автоматически отключит питание при превышении допустимой нагрузки. На него заводится провода, которые идут от столба (в однофазной сети их два — фаза и ноль), а уже от вводного автомата подаются на счетчик. Расстояние от автомата до счетчика — не более 10 метров (ПУЭ: 1.5.36).
Один из вариантов подключения однофазного счетчика
Дальше могут быть варианты. В принципе, со счетчика можно подавать электроэнергию непосредственно на потребителей. Тогда схема подключения однофазного счетчика будет выглядеть как на рисунке выше. С выхода счетчика фазный провод идет на автоматы, нейтраль заводится на шину, и дальше уже «раздача» идет с шины.
С автоматом и противопожарным УЗО
Но автомат защиты следит только за перегрузками, отключит питание при перегреве проводов или при коротком замыкании. На пробой изоляции, прикосновение человека к проводу под напряжением, автомат не реагирует. Для этого надо ставить УЗО (устройство защитного отключения). И пусть их рекомендуют ставить почти на каждую группу, кроме тех к которым подключается только освещение в комнатах (для уличного освещения или света в ванной УЗО необходимо). Для защиты всей проводки полностью, для предотвращения пожара, надо поставить общее УЗО.
Лучше, если подключение однофазного счетчика сделать по такой схеме — после счетчика установлено УЗО
Общие УЗО ставят после счетчика. Ток утечки берут большой — не менее 100 мА. Этот прибор называют еще противопожарным, так как он обесточит сеть при сильном токе утечки, который может вызвать искрение, а, следовательно, и пожар. На него заводится и ноль, и фаза — чтобы была возможность полностью обесточить сеть. С выхода УЗО фаза идет на автоматы и УЗО более низкого уровня, а нейтраль заводится на шину. И подается ноль уже с этой шины.
Советы по выбору счетчика
На данный момент старые приборы индукционного типа (с вращающимся диском) практически не применяются и запрещены к установке на объектах, подключаемых к электрическим сетям. Им на смену пришли электронные регистраторы потребленной энергии, способные вести двухтарифный учет и передавать показания через GSM – канал либо интернет.
Электромеханический счетчик Энергомера с дистанционным управлением
Электросчетчики, предназначенные для включения через одну фазу, бывают двух типов:
- электромеханические;
- чисто электронные.
Обе разновидности действуют по одинаковому принципу подсчета импульсов, но выводят информацию по-разному. В первых установлены вращающиеся секции с цифрами, как на счетчиках воды, а во вторых – жидкокристаллический дисплей, изображенный на фото.
Однофазный регистратор Меркурий с ЖК-дисплеем
Чтобы правильно подобрать счетчик для квартиры или частного дома, примите во внимание следующие рекомендации:
- Всегда приобретайте новый аппарат в магазине, а не с рук.
- Если учетный шкаф ставится на улице, то предпочтительнее взять электромеханический прибор. В зимний период цифры на ЖК-дисплее могут исчезать, хотя аппарат исправно ведет учет электроэнергии.
- Для установки в помещении подойдут оба типа устройств.
- При покупке убедитесь в наличии и целостности пломбы, установленной на корпусе изделия.
- В техническом паспорте должна стоять печать с датой поверки прибора.
Установка счетчика: основные правила и требования
Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.
- Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
- При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
- Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.
Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.
Принцип снятия и расчёта израсходованной энергии
Двухтарифный счётчик — это современный элемент учёта электроэнергии, который способен показывать и фиксировать не только объем потраченной энергии, но и другие параметры сети. Для того чтобы узнать, сколько израсходовано за тот или иной период электричества необходимо, нажимая кнопки на устройстве учёта, перейти в режим индикации, где можно увидеть данные по дневному и ночному использованию электрооборудования. Зная, сколько киловатт было потрачено в дневное время и соответственно в ночное, можно узнать сколько взято энергии из сети за день, за месяц, за неделю и так далее. Для этого зафиксированная разница умножается на дневной или ночной тариф, который может отличаться в зависимости от региона, где находится потребитель.
На видео ниже наглядно показывается первоначальная настройка многотарифного электросчетчика на примере модели СЕ102М R5:
Подключение счетчика и автоматов
Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.
Установка распределительного щита
Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:
- Однофазного счетчика.
- Автоматических выключателей.
- Клемм, шин, коммутаторов.
- Устройств бесперебойного питания.
- Вводного автомата (рубильника).
- Устройства защитного отключения.
- Элементов несиловых сетей (ТВ, интернет, телефон).
- Главного блока управления «умным домом».
В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.
Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.
Необходимость вводного автомата
Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.
Современные счетчики электроэнергии
Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.
Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:
- Приходящую фазу.
- Отводящую фазу.
- Входящий ноль.
- Отходящий нуль.
Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.
Автоматические выключатели и УЗО
Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов
Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено»
Проверяют приборы поочередно. Только после этого активируют все рубильники.
