Способы подключения генератора напряжения

Возможные способы подключения генератора

Если на момент отключения электричества самым важным критерием является время, то бензогенератор можно аварийно подключить к домашней сети двумя достаточно быстрыми способами:

1. подключение генератора через розетку, предварительно отключив вводный автомат на щитке;
2. подключить на ввод щитка электрогенератор вместо выводов от электросчетчика.

Для первого способа потребуется кабель с двумя подключенными штепсельными вилками на обоих концах. Линия розетки должна выдерживать максимальную мощность (ток) генератора. Как правило, электрогенераторы имеют автоматический выключатель для защиты от перегрузки, но наличие автомата с соответствующим номиналом на линии розетки не повредит. Схема подключения резервного электрогенератора к домашней сети показана на рисунке ниже:

Схема подключения автономного электрогенератора через розетку

При возобновлении подачи электроэнергии необходимо сначала заглушить генератор, вынуть вилки из розеток на генераторе и от домашней сети, затем включить вводный автомат на щитке.

Кабель с двумя вилками также не является безопасным, так как при оставлении одного из концов включенным, возможно поражение при прикосновении к оголенным штырькам в момент возобновления электроснабжения или тестового запуска электрогенератора. Частое применение такой схемы может усыпить бдительность, поэтому возникает риск аварийной ситуации при одновременном включении генератора и вводного автомата.

Небезопасный кабель с двумя вилками, используемый исключительно для экстренного подключения генератора

Перекидной рубильник

Второй способ, с отключением одного источника питания (выводы от счетчика) и подключением резерва (бензогенератор) является более безопасным в плане исключения одновременного их включения, но требует частой манипуляции с проводами и клеммами при повторяющейся ситуации с исчезновением электричества. К тому же, выводы от счетчика при возобновлении внешнего энергоснабжения могут оказаться под напряжением, если ввод электричества в дом осуществлен напрямую, без вводного автомата.

Чтобы исключить манипуляции с проводами и клеммами и сделать все правильно, подобную схему подключения можно воссоздать при помощи перекидного рубильника, который переключает домашнюю сеть с основного на резервный источник питания. Для исключения всех возможных аварийных ситуаций, перекидной рубильник должен быть двухполюсным для однофазной сети, или четырехполюсным для включения в трехфазную систему.

Применение перекидного рубильника для подключения электрогенератора к сети

В данном случае рабочий ноль домашней электросети также отсоединяется от линии электроснабжения, получается система с изолированной нейтралью (IT). При существующем в домашней сети защитном проводнике заземления провод PE нужно подключить к корпусу генератора. Если домашняя сеть двухпроводная, то бензогенератор нужно заземлить при помощи заземлителей.

Алгоритм включения и выключения резервного электропитания будет следующим:

• запуск и прогрев генератора при отключении света;
• переключение перекидного рубильника на резерв;
• перевод рубильника на основное питание при возобновлении энергоснабжения;
• остановка электрогенератора.

На видео ниже показаны технические нюансы запуска и обслуживания генератора:

https://youtube.com/watch?v=ELud1x5v4Ow

Как подключить однофазный генератор?

Вариантов подключения имеется несколько. Первый– это подсоединение агрегата к выделенной для этого группе потребителей.

Подключение напряжения в режиме ручного управления

Второй способ – это применение перекидного переключателя (рубильника) на 3 позиции 1-0-2, иначе говоря, в 1-й позиции питание берется от централизованной (городской) электрической сети, позиция рубильника 0 – электрическая цепь выключена, в позиции 2 – дом подключен к запасному источнику электроэнергии, при таком варианте – это газовый, бензиновый либо дизель-генератор.

Не сильно углубляясь в структуру приборов, заметим только, что устроен перекидной рубильник либо 3-позиционный переключатель довольно несложно и включает в себя стационарные контакты, к которым подсоединяется проводка (потребитель-город-устройство, вырабатывающее электроэнергию), и подвижные контакты, осуществляющие переключение потребителя с централизованной электросети на генератор и назад.

При переключении потребителя на генератор нам надо сделать таким образом, чтобы на все 3 фазы поступала электроэнергия.

На этот случай надо немножко модифицировать рубильник-переключатель – сделать перемычку между фазами А-В-С со стороны подсоединения прибора, вырабатывающего электроэнергию. Теперь при переключении потребителя на генератор, на все 3 фазы станет идти электроток.

Подключение потребителя через контакторы

Третий способ подключения потребителя к генератору с одной фазой – использование контакторов. При таком варианте используют 2 контактора, один для запитывания потребителя от централизованной сети, 2-й контактор нужен для подсоединения потребителя к запасному источнику электроэнергии – газовому, бензиновому либо дизель-генератору. Такой способ допустим при использовании автоматического включения резервного питания (АВР).

При запитывании потребителя от централизованной сети все 3 фазы, подсоединенные к контактору, идут на потребителя. При подсоединении генератора, как и в варианте с 3-позиционным переключателем, на зажимах контактора в области подсоединения кабеля от генератора нам нужно немножко переделать рубильник-переключатель – поставить перемычку между фазами А-В-С.

Подключение трехфазных моделей

Подключение посредством дополнительного распределительного автомата. Схема подсоединения автоматов от электролинии и генератора почти одинаковая, что дает возможность ничего не менять в функционирующей 3-фазной электрической сети. Такой подход к введению в сеть индивидуального дома считается наиболее надежным и обеспечивает эффективную работу подключенного к ней оснащения.

Для его осуществления понадобится предпринять определенные действия.

1. Выключить вводной автоматический выключатель 380 В, прекратив подачу тока в дом.
2. Поставить в щитке новый 4-полюсный автомат, выходные клеммы которого сопрягаются кусками проводов с входными клеммами всех линейных устройств.
3. Выходной кабель генератора с 4 жилами (3 фазы и ноль) подводится к новому автомату, и каждая из них подсоединяется к надлежащей клемме.
4. Если дальше по схеме инсталлировано устройство защитного отключения, при выполнении коммутаций предусматривается разводка подсоединяемых к нему проводов (каждой из 3 фаз и ноля).

Подключение посредством рубильника

Перекидной рубильник (реверсивный рубильник) является тем же переключателем, только с тремя положениями.

Центральная группа контактов выключателя, провода от которой идут прямо к потребителю, последовательно перебрасываются в сторону ввода от ВВ или к подводке генератора. В средней позиции рубильника весь дом полностью обесточен.

Это интересно: Как рассчитать освещенность на входе в многоквартирный дом — раскрываем все нюансы

Рекомендации по замене

Практика эксплуатации показывает, что замена генератора переменного тока в автомобиле не представляет сложности, но задача требует соблюдения ряда правил:

• Новый прибор должен иметь те же значения силы тока, что и заводской прибор.
• Значения энергии должны быть идентичными.
• Передаточные числа старого и нового блоков питания должны быть одинаковыми.
• Устанавливаемый агрегат должен быть соответствующего размера и легко подключаться к двигателю.
• Схемы генератора переменного тока для новых и старых автомобилей должны быть одинаковыми.

Обратите внимание на то, что устройства, установленные на автомобилях иностранного производства, не имеют такого же крепления, как, например, на генераторе TOYOTA COROLLA  и Лада Гранта

Поэтому, если вы замените иностранный агрегат на изделие отечественного производства, вам потребуется установить новое крепление.

Установка

Перед тем как бензиновый или дизельный генератор подключить, его следует правильно установить. Лучше, если место будет выбрано в некотором отдалении от комнат. Тогда отработанные газы не дойдут до находящихся в помещении людей, не будет беспокоить шум от работающего аппарата. Место должно быть сухим, ровным и желательно изолированным от других.

Помимо этого, оно должно удовлетворять требованиям вентиляции. Если помещение закрыто, то должна быть организована вытяжка. Если же установку держать в подвале, то даже при открытой форточке он быстро перегреется, из-за чего может вскоре сломаться.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

Залив масла

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Что нужно для подключения

Помимо самого стабилизатора вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Лс

Сечение провода должно быть точно таким же, как и у вашего вводного кабеля, идущего к выключателю или основному вводу компьютера. Так как через него будет идти вся нагрузка дома.

трехпозиционный переключатель

Этот переключатель, в отличие от простых, имеет три состояния:

1 потребитель №1 включен 2 из 3 включен потребитель №2

Можно использовать и обычную модульную машину, но при такой схеме при необходимости отключения стабилизатора придется каждый раз отключать полностью весь корпус и менять провода.

Конечно, есть обходной или транзитный режим, но для перехода в него нужно соблюдать строгую последовательность. Подробнее об этом пойдет речь ниже.

Этим выключателем вы одним движением полностью отключаете устройство, а корпус остается непосредственно со светом.

нить ПУГВ разных цветов

Вы должны четко понимать, что регулятор напряжения устанавливается строго перед электросчетчиком, а не после него.

Ни одна энергоснабжающая организация не позволит вам подключиться по-другому, как бы вы ни доказывали, что тем самым помимо электрооборудования в доме вы хотите защитить и сам счетчик.

Стабилизатор имеет свой холостой ход и также потребляет мощность, даже при работе без нагрузки (до 30 Вт/ч и выше). И эту энергию необходимо учитывать и рассчитывать.

Другим важным моментом является то, что крайне желательно, чтобы перед подключением устройства стабилизации в цепи было либо УЗО, либо автоматический дифференциал.

Это рекомендуют все производители популярных марок «Ресанта», «Свен», «Лидер», «Штиль» и т.д. Может быть начальным дифференциальным автоматом на весь дом, не беда. Главное, чтобы само оборудование было защищено от утечки тока.

В способе, описанном ниже, будет рассмотрена именно такая альтернатива. Ведь очень часто эти устройства вешают на стену в комнатах, коридорах, в свободном доступе на ощупь.

Пробой обмоток трансформатора на шкаф – не редкость.

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

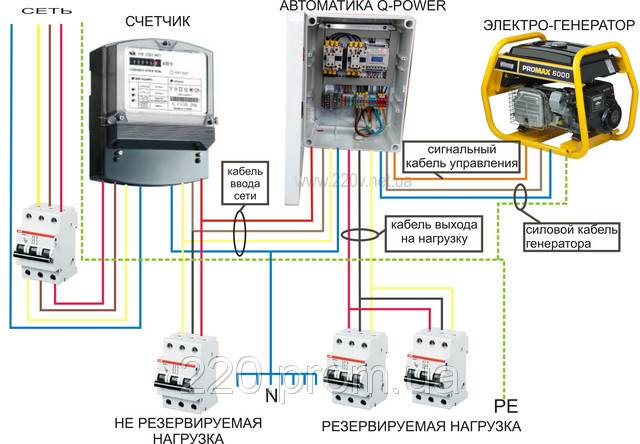

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

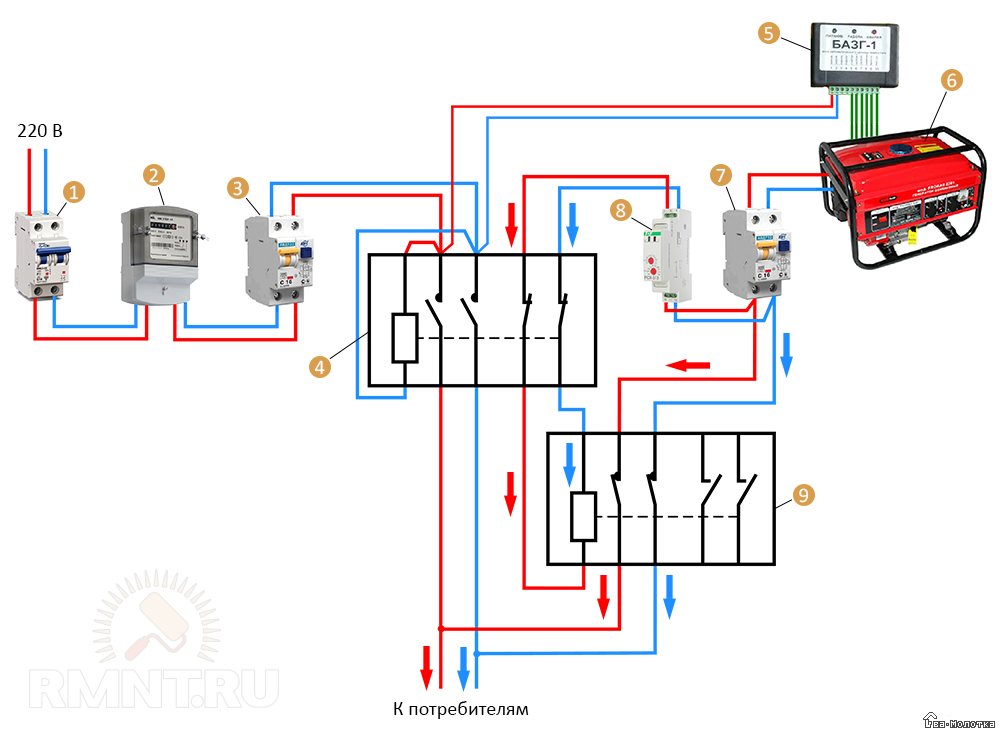

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Подключение проточного водонагревателя

Терморегуляторы для систем отопления, а также их подключение

Зарядка аккумулятора без зарядного устройства

Подключение варочной панели

Общее описание индукционных котлов для дома и их подключение

Способы подключения генератора

Соответствующие устройства выпускаются в двух исполнениях – перекидной рубильник (старого образца) или реверсивный переключатель (трехходовой). Первый вариант с точки зрения ТБ хуже, так как такая модель нередко искрит, а все токоведущие части оголены. Поэтому обязательно понадобится защитный кожух (короб, ящик или что-то подобное), да и установка рубильника в доме возможна, наверное, лишь в подсобке. Вряд ли он украсит жилое помещение.

А вот переключатель и компактнее, и безопаснее. Его можно закрепить на DIN-рейке и поместить в силовом шкафу, рядом с АВ и УЗО.

Плюс – низкая стоимость изделий и минимум присоединений.

Минус – такое подключение оправдано лишь в случае, если в доме постоянно кто-то находится. Рубильник – это устройство с ручным управлением. Знакомая многим ситуация – все ушли по делам (на работу, учебу), а энергетики отключили свет. Результат – лужи под холодильником, выключенный котел и остывшие батареи. Перечислять можно долго.

Что учесть – данные устройства всегда включаются в сеть до вводных автоматов, но после эл/счетчика.

Автоматический

Целесообразность именно такого подключения генератора к сети дома пояснений не требует. Схема несколько инертна, но это не критично.

Как она работает?

Система автозапуска (АВР) постоянно, как сейчас модно говорить, «мониторит» наличие напряжения. При его пропадании контактная группа, присоединенная к сети, размыкается. Одновременно включается стартер генератора и производится автозапуск двигателя.

После его выхода на режим АВР замыкает цепь «резервный источник – домовая сеть». При восстановлении пром/напряжения все происходит в обратном порядке, причем без вмешательства хозяина, автоматически. Для частного дома – оптимальное решение организации эн/снабжения.

Объяснять, какой провод, к каким контактам присоединять автор считает бессмысленным. В продаже имеется несколько моделей АВР, которые отличаются не только характеристиками, но и конструктивным исполнением. К каждому изделию, как впрочем, и к любому другому эл/прибору, прилагается инструкция со схемой. Вот ей и следует руководствоваться.

Несколько замечаний

В некоторых случаях генератор к сети дома можно и не подключать, ситуации разные бывают. Для того чтобы подать эл/энергию к отдельным приборам, к соответствующим выводам агрегата напрямую присоединяется кабель (провод), на другом конце которого находится клеммная коробка с гнездами.

Такие переноски многие делают самостоятельно. Но это возможно лишь в случае, если генератор маломощный. При форс-мажоре запитать холодильник и обеспечить минимальное освещение в отдельных комнатах, с помощью переносных приборов (например, настольных ламп, торшеров) получится.

Стоит напомнить и о необходимости заземления генератора. Вот типовая (и простейшая) схема.

Что понадобится? Арматурный пруток (минимум на 15 мм) длиной метра 1,5 и медный провод. Они должны быть жестко скреплены. Никакие «накрутки» или «навивки» не допускаются. Например, приварить к стержню болт и затянуть провод гайкой.

Если в момент работы генератора восстановится пром/напряжение, необходимо сначала переключить устройство с ручным управлением, и только после этого «глушить» двигатель. Мелочь, но кое-кто забывает об этом.

Если в частном доме напряжение заведено трехфазное напряжение, то специалисты рекомендуют задействовать в схеме только одну. Естественно, придется несколько переоборудовать эл/проводку. При этом круг «потребителей» ограничивается, как правило, приборами освещения и несколькими бытовыми, которые должны функционировать постоянно (например, холодильная камера, обогреватель).

Рекомендовано для вас:

Мероприятия и виды обслуживания дизельных генераторов — перечень работ и советы Инструкция по организации резервного питания загородного дома — устройства и схема Устройство и принцип действия электрогенератора, советы по исправлению неполадок

Преимущества и недостатки рубильников

Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

1. Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составит труда.
2. Простая конструкция. Практически все подобные коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а ремонт их обычно не требует высокой квалификации и стоит недорого.
3. Высокое отношение коммутируемая мощность/стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов могут коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

1. Повышенная опасность для оператора. Поскольку большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
2. Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора*.

Дугогасящие вставки, которыми оснащаются некоторые типы переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющее большинство производителей электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

Расчёт мощности стабилизатора при подключении к генератору. Теория

Выходная мощность устройства (далее Rstab), независимо от конфигурации его подключения, должна гарантированно превышать максимальную мощность нагрузки (далее Rload)

Обратите внимание, что рекомендуемая сумма превышения составляет 30%

Rстаб = Rнагр х 1,3.

Значение Рload можно принять равным:

• номинальная выходная мощность генератора — способ 1;
• фактическое воздействие нагрузки — способ 2.

Способ 1 проще и практически исключает возникновение каких-либо ошибок. Способ 2, напротив, подходит для случаев значительной недогрузки генератора — он позволит не переплачивать за «лишние ватты» и купить стабилизатор с мощностью, соответствующей реальным требованиям подключаемого оборудования.

Следует понимать, что способ 2 более сложен и потребует уточнения потребляемой мощности всех агрегатов, питаемых от стабилизатора. Еще одним недостатком является невозможность в дальнейшем нагрузить генератор до расчетного максимума без замены или отключения стабилизатора.

Важно!

Если потребляемая мощность устройства изменяется в процессе работы, для определения Rstab используется максимальное из возможных значений. Кроме того, недопустимо путать потребляемую мощность с мощностью, характеризующей работу любого устройства по его основному назначению.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

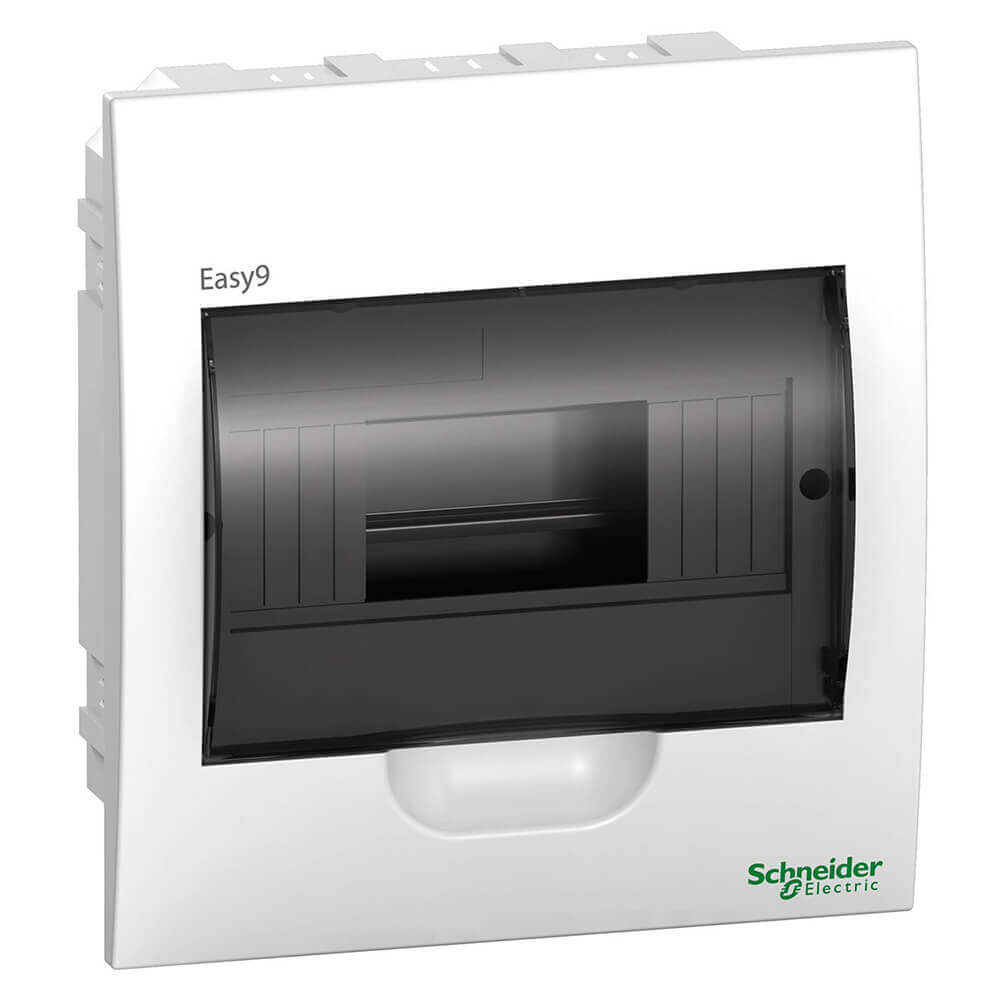

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

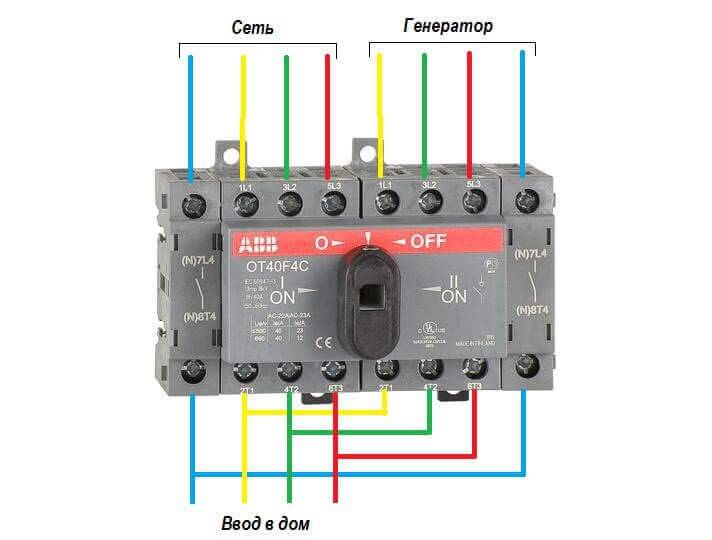

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой: При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).
