Почему падает или растет давление в газовом котле: причины нестабильности напора + способы предупреждения проблем

Растет давление в системе отопления в настенном котле

Наличие стабильного рабочего давления в системе отопления (1 — 2 бара) — залог безопасной работы двухконтурного газового котла. Котел не запустится, если системное давление будет менее 0,6 бар, при более 3 бар происходит аварийный сброс воды.

1. Причины по которым давление в двухконтурном газовом котле может постепенно, но постоянно расти две:
2. не держит кран подпитки (вероятнее всего);
3. неисправен вторичный теплообменник.

Обычно это происходит так: давление медленно растет (иногда вы можете этого не заметить и уехать на несколько дней) до срабатывания предохранительного клапана (обычно на уровне 3 бара). И так несколько раз, по циклу. В результате залит пол в кухне, испорчена мебель и настроение.

Система отопления автономна (не соединена с водопроводом). Это по сути замкнутый контур который может подогреваться газовой горелкой. Но для заполнения этого контура отопления водой есть кран подпитки, и если он пропускает, то вода из водопровода будет подтекать в систему отопления (повышая там давление).

Ну и второй (маловероятный) вариант — во вторичном теплообменнике трубы водоснабжения и отопления расположены рядом, буквально через тонкую стенку. И если там образовался свищ, то возможно подтекание из системы водоснабжения в систему отопления (до выравнивания давлении). И если в водопроводе холодной воды давление больше 3 бар, такое же давление со временем будет в системе отопления. Что приведет к срабатыванию аварийного клапана (и сбросу части воды).

Как заполнить систему отопления двухконтурного котла

• Система отопления двухконтурного газового котла заполняется через кран подпитки, который есть в базовой комплектации любого котла:
• открываем все воздухоотводчики;
• открываем кран подпитки и заполняем систему;
• по мере заполнения контура закрываем воздухоотводчики;
• добиваемся давления (указанного в паспорте котла);
• после того как давление в системе отопления достигло необходимого уровня кран подпитки закрывается.

Для чего нужен кран подпитки на газовом котле

Кран подпитки служит для первичного заполнения теплоносителем (водой) контура отопления и компенсации убыли теплоносителя.

1. А вот сама убыль теплоносителя возможна по нескольким причинам:
2. банальные протечки теплоносителя на стыках труб и радиаторов;
3. при критических превышениях режимов может произойти повышение давления в системе отопления, что приводит к срабатыванию аварийного клапана, который сбрасывает часть теплоносителя;
4. автоматические воздухоотводчики выпускают воздух, но и немного теплоносителя выходит все равно в виде пара.

Кран подпитки котла как работает

Кран заполнения и подпитки компактных котлов обычно находится снизу корпуса, рядом с трубой подвода холодного водоснабжения. И представляет собой ручной вентиль, соединяющий эту магистраль с обратной линией отопления.

Котел газовый двухконтурный не держит кран подпитки

1. Причины по которой кран подпитки может не держать (подтравливать), всего две:
2. от времени задубела уплотнительная резинка на штоке;
3. резинка порвалась, например от чрезмерного затягивания крана подпитки.

Как правильно затягивать кран подпитки: выберите свободный ход штока (кран при этом крутится практически без усилия) и как почувствуете что резинка уперлась в конус — доверните еще на полоборота.

Ремонт крана подпитки котла

В большинстве случаев менять подпиточный кран вовсе не обязательно, достаточно сбросить давление воды в котле через клапан, вывернуть вертушок из крана и заменить на нем маленькое резиновое колечко.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

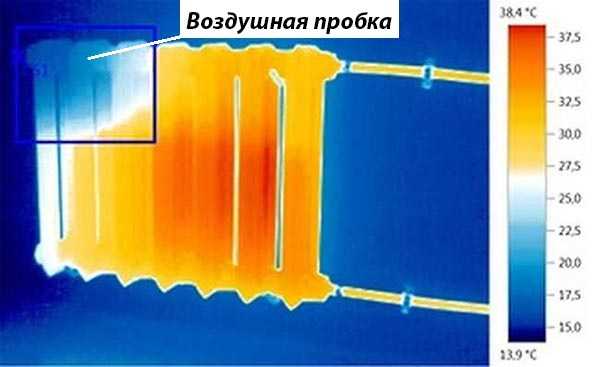

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

• неисправность оборудования;
• запуск системы произведен с нарушениями;
• отказ автоматики;
• образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

• заполнение контура ГВС осуществляется из верхней точки;
• при запуске производится ускоренное заполнение системы водой;
• перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
• не произведен спуск воздуха из радиаторов после ремонта;
• вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

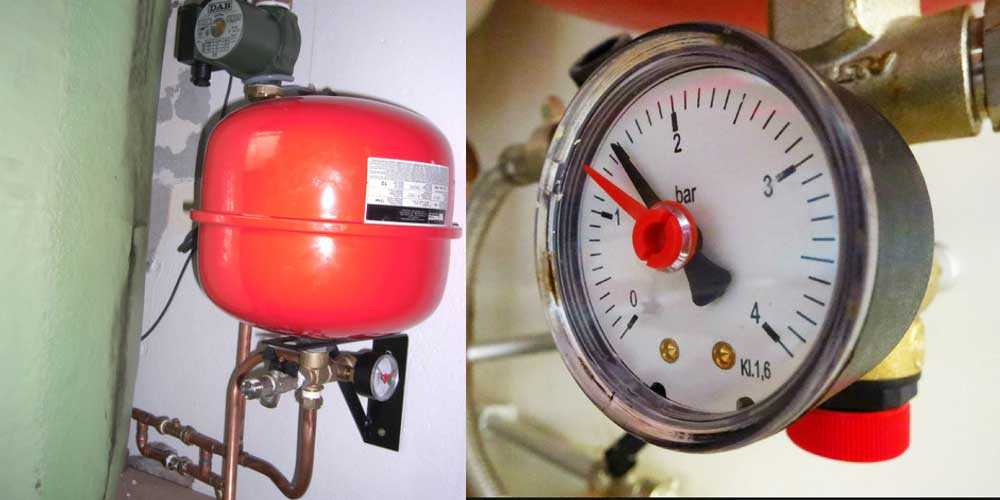

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

1. Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
2. Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
3. Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Коротко о главном

Теплоноситель в теплообменнике газового котла всегда должен находиться под давлением. При этом показатель классифицируется на несколько видов – статическое, динамическое, рабочее и предельное. Измеряется оно с помощью манометра – минимальное значение 0,5-0,8 бар, оптимальное 1,5-2 бар.

Падает давление в газокотельном агрегате системы отопления частного дома из-за следующих неполадок:

• Поломка вентиля подпитки.
• Утечка воды.
• Возникновение воздушных пробок.
• Неисправность расширительного бака.
• Растрескивание теплообменника.
• Поломка предохранительного клапана.
• Выход из строя измерительных устройств.

Оптимальное давление в газовом котле

В среднем норма давления составляет 1 или 2 атмосферы. В высотных жилых строениях допустимо значение до 2-3 атмосфер. Предельное значение в системах закрытого вида составляет 2,4 бара. Современные модели имеют манометр со стрелкой, которая указывает уровень давления. Однако если котёл не имеет встроенного манометра, то им нужно обзавестись.

Измерение давления зачастую недостаточно для того, чтобы провести полноценную диагностику. Нужно устанавливать эти приборы на трубе, возле насоса и в самой системе. Проверка измерений напрямую не влияет на работу оборудования, но помогает вовремя обнаружить недочёт и решить его. Сами манометры тоже следует проверять на исправность.

Основные причины снижения давления

Распространенными причинами, по которым давление в отопительном газовом котле падает, являются:

• Утечка теплоносителя. Повреждение отопительной магистрали приводит к нарушению герметичности, потере отопительной воды и снижению напора.
• Трещины в теплообменнике. Протечки в самом котле не только приведут к снижению давления, но могут спровоцировать и более серьезные поломки оборудования, повредить электронику.
• Разрыв мембраны в расширительном бачке. Через повреждения в резиновой перегородке жидкость попадает в отсек для воздуха и напор в контуре снижается.

Чтобы определить место протечки в системе, ее подпитывают до нормального давления и останавливают работу циркуляционного насоса. Шаг за шагом необходимо обследовать магистраль, установить проблемный участок и устранить неполадки.

Норма и контроль

Процесс эксплуатации через какое-то время может давать сбои в работе котла. Это происходит под воздействием негативного влияния на систему теплоснабжения. Таким негативным влиянием можно назвать, как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер. А почему падает давление в газовом котле?

Если говорить о частном домовладении, то здесь, как правило, применяются автономные системы отопления с питанием от одноконтурных и двухконтурных котлов. Особое распространение получили двухконтурные котлы. Помимо обогрева такие агрегаты обеспечивают подогрев воды. Один контур в них нагревает циркулирующий по трубам теплоноситель, а другой обеспечивает работу системы горячего водоснабжения.

Используйте рециркуляционный насос

Оптимальный вариант – водонагреватель расположен в непосредственной близости от точек забора горячей воды. Чем он ближе, тем быстрее горячая вода поступит в кран, тем эффективнее она используется. Если такой вариант установки водонагревателя невозможен, то рекомендуют установить рециркуляционный насос.

Насос устанавливают на отрезке между водонагревателем и точками забора горячей воды, обеспечивая медленное движение горячей воды по трубам. Кроме того, если врезать на этом отрезке полотенцесушитель, то он будет выполнять свою прямую функцию в любое время года вне зависимости от работы обогревательного контура котла.

Повышение давления в отопительном контуре

Что делать, если давление в системе отопления чрезмерно повышается?

Прежде всего нужно установить причину, а их может быть несколько:

• Неправильное заполнение контура, его завоздушивание. Из-за быстрого наполнения отопительной магистрали в ней могут образоваться воздушные пробки. Чтобы избежать этого явления, при запуске отопления наполнять его нужно медленно.
• Температура в контуре слишком высокая. Любое повышение температуры и теплоносителя приводит к его расширению и увеличению давления в системе. Нужно не допускать слишком сильного повышения, чтобы уберечь отопительное оборудование от критических нагрузок.
• Прекращение движения теплоносителя. Причиной может стать перекрытая запорная арматура, закупорка фильтра-грязевика, воздушные пробки.

Чтобы выявить проблемный участок, необходимо шаг за шагом обследовать весь контур.

Контролировать и чистить фильтр необходимо сразу после первого запуска котла, а затем еще раз через неделю. Далее проводят плановые проверки и чистки 1 раз в месяц или сезон, в зависимости от степени загрязненности теплоносителя

К утечкам может привести поломка крана подпитки — износ прокладки вентиля, механические повреждения деталей, попавшая между седлом и прокладкой окалина. Если кран пропускает, то лишняя вода, поступая из системы водоснабжения в отопительную магистраль, увеличивает напор в ней, ведь давление в трубопроводе ХВС всегда выше. Нужно подкрутить кран или заменить его, если он вышел из строя.

Воздушные пробки — распространенная причина проблем в работе отопительной системы. К ним могут привести как неисправности самого газового котла, так и проблемы в контуре или неправильный запуск отопления.

Устранить неполадки поможет перезапуск системы — ее медленное заполнение теплоносителем, начиная с самой нижней точки, пока из верхней точки контура не пойдет вода. Все краны для стравливания воздуха при этом должны быть открыты. Завоздушивание системы могут привести как к росту, так и к понижению давления.

Что делать?

Проблема решается очень просто: нужно выпустить лишний воздух и добавить воды в систему. Для этого:

1. С помощью ключа аккуратно откройте спускные механизмы на верхних точках радиаторов. Делать это следует, начиная с замыкающей батареи по направлению к котлу.
2. Подставьте под них емкость, так как вместе с воздухом выйдет часть воды.
3. Приготовьтесь, что в ходе проведения процедуры будет шипение и горячая вода вместе с паром могут привести к образованию ожога. Дайте остыть системе 15-20 минут.
4. Закройте ключом спускники и откройте кран наполнения системы водой или долейте теплоноситель вручную.
5. Проверьте давление, после чего запустите отопление.

Такая нехитрая манипуляция выровняет давление и позволит решить проблему.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

При спуске воздуха убедитесь, что функционирует насос. Он должен перекачивать воду по системе, иначе выгнать воздух полностью не получится.

Если нет расширительного бака

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е. выполняет функцию компенсатора. Следовательно, РБ – устройство-предохранитель, которое предотвращает аварийные ситуации – повышение напора, разгерметизацию труб и др.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

https://youtube.com/watch?v=tgwLKEVRgYk%3F

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

• Манометр (или термоманометр) – используется для снятия контрольной информации.
• Воздухоотводчик – убирает воздух из контура.
• Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Засор отопительного контура тоже может стать причиной повышения давления в системе. Отопление засоряется не очень часто, но исключать этого нельзя. Причиной засоров чаще всего становится загрязнённый теплоноситель – это характерно для систем с металлическими трубами, подвергающимися коррозии.

Одной из причин поломки может стать накипь в трубах. Обычно участки труб после засоров более холодные – именно так и вычисляем загрязнившийся участок.

Прочие причины повышения давления в системе отопления:

• Пользователи «начудили» с вентилями и задвижками – это становится причиной холодных радиаторов.
• Постоянная подпитка контура водой – это нужно для первоначального наполнения системы или при падении давления, в остальное время подача воды должна быть перекрыта.
• Поломка циркуляционного насоса или его неправильная настройка – создаётся чрезмерный напор вместе с ростом давления.
• Засорение того или иного контура – засоры отдельных «направлений» могут спровоцировать подъём давления во всей системе отопления.

Всех этих знаний более чем достаточно для поддержания правильного давления теплоносителя в системе отопления.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур

В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости

Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Почему скачет

В ходе эксплуатации давление внутри контура постоянно меняется под воздействием ряда факторов:

• Тепловое расширение теплоносителя при нагреве и уменьшение объема при остывании;
• Тепловая деформация труб, радиаторов и стенок котла, вследствие чего изменяется фактический объем контура отопления;
• За счет наличия в жидкости растворенных газов и выделения газа в виде пузырьков, газовых карманов;
• Локально в местах изменения проходного диаметра труб.

Жидкость по определению практически несжимаемая среда, потому любые изменения объема воды или внутреннего объема контура отопления приводят к существенным скачкам давления. В замкнутом объеме вследствие теплового расширения давление жидкости может резко возрасти на порядок.

Остывая, в том же замкнутом объеме вода уменьшает свой объем, а давление резко падает, вызывая кипение и образование газовых карманов даже при комнатной температуре.
