Способы устранения неисправностей
Мерцание светодиодных ламп при включенном свете.
Мерцание люстры.
Иногда LED-лампа мерцает при электрической нагрузке. Источник мигания кроется в низком напряжении сети, плохой сборке светильников, неверно подобранным диммере или некачественном источнике света.
Просадка напряжения в электросети.
Сетевое напряжение – параметр непостоянный. Часто он не соответствует номинальным 220 В. Светодиодный источник света тонко откликается на любые отклонения от номинала. Только качественный драйвер справится со скачками электричества. Кроме того в магазине стоит отдать предпочтения той лампочке, у которой шире диапазон рабочих напряжений. Этот параметр указывается на упаковке.
Проверяется параметры электросети простым мультиметром. О пониженном (ниже 200В) или повышенном (свыше 230 В) напряжении нужно заявить в ДУК или районные электросети. Специалисты должны отрегулировать работу своих коммуникаций. Если же этого не происходит, и уровень вольтажа в сети постоянно ниже номинального, то можно установить домашний стабилизатор. Он поможет продлить жизнь всей бытовой технике, не только лампочкам.
Этот фактор мешает работе двенадцативольтовых LED-ламп. Они монтируются в сеть через понижающий блок питания. Если его мощности недостаточно, то лампочки начнут мерцать. Выход простой – заменить блок питания на более мощный.
Некачественный монтаж элементов.
Для качественного светового потока важно надежно соединить все элементы электрической цепи друг с другом. При недостаточно сильной фиксации контактов появляется мерцание. Также при подключении важно соблюсти полярность элементов
Также при подключении важно соблюсти полярность элементов
Неправильное применение диммера.
Правильно подключить светодиодный источник света через диммер достаточно трудно. Не все LED-лампы поддерживают светорегулировку. Это снова связано с качеством встроенного драйвера. Если функция диммирования не встроена, то при включении будет наблюдаться мерцание. При увеличении мощности до максимальной мигание исчезнет.
Подробнее об этом читайте статье: «Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает.»
Деградация светодиодов
Некачественные светодиодные лампы.
LED-лампа может мерцать незаметно для зрения. Некачественный драйвер плохо стабилизирует электричество. В результате лампа мигает с маленькой амплитудой – пульсирует. Это наносит вред глазам и психике человека.
Безопасно для глаз применять светодиодные источники света с коэффициентом пульсации (мерцания) не выше 35%. Оптимальный вариант от 5 до 20%. Эти данные производитель прописывает на упаковке.

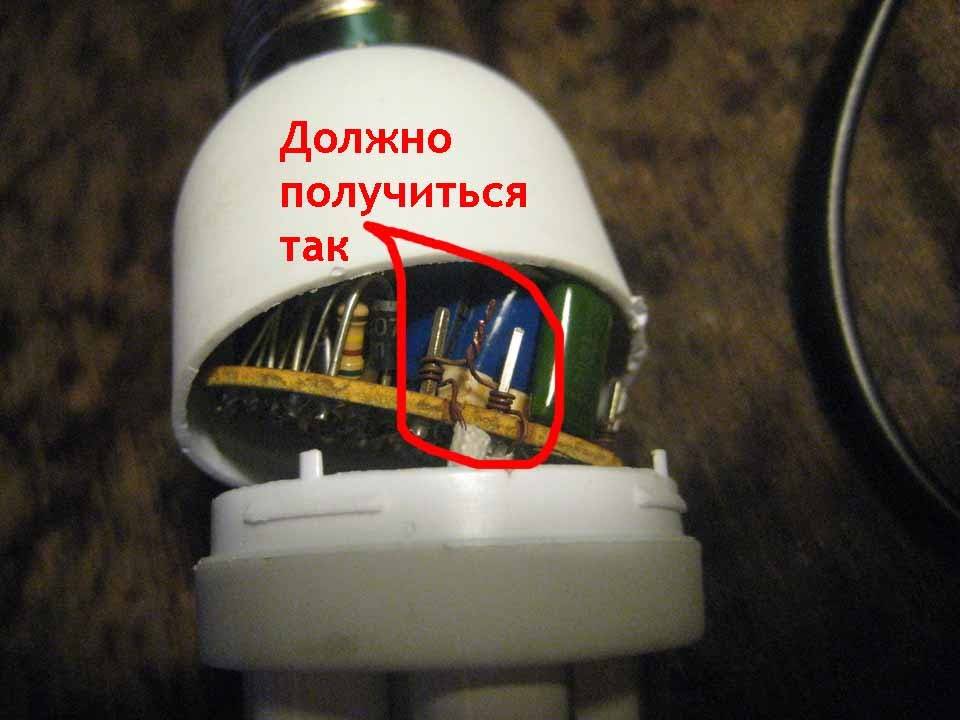

Впрочем, мерцание можно снизить и у уже приобретенной лампы. Для этого надо ее разобрать и заменить конденсатор в драйвере на более мощный аналог.
Мерцание включенной лампы
Выяснить, почему мигает светодиодный прожектор, легко. Достаточно его включить и рассмотреть светодиод. Чтобы защитить глаза от ярких вспышек, нужно использовать темное стекло:
- Все кристаллы соединены последовательно золотыми проводками и светятся синим оттенком.
- В рабочем состоянии они нагреваются и передают тепло на пластину из металла.
- Если один из кристаллов гаснет, контакт между проводами разрывается и цепь перестает работать.
Есть две причины, по которым светодиодная лампа может мигать во включенном состоянии. Это недостаточное напряжение в сети и некачественный блок питания. Иногда место соединения кристалла и провода временно замыкает. Прожектор начинает моргать периодически или постоянно, затем восстанавливается. Определить такую неисправность сложно.
Светодиодный элемент имеет два типа мерцания: низкочастотный и высокочастотный. Диапазон сетевого тока изменяется с частотой до 50 раз в секунду. Его называют синусоидовым. Если в электросети слабое напряжение, то происходит мигание светодиодных ламп во включенном состоянии. Это проблема чаще всего наблюдается в деревнях и некоторых районных кварталах. Электричество поступает слабо, и напряжение в розетке не превышает 200 В. Что делать:
- Чтобы светодиодная лампочка работала стабильно и без перебоев, она должна быть оснащена качественным драйвером. Для жителей таких районов подойдут модели ламп с напряжением 180-250 В.
- Иногда пониженное напряжение проявляется, если устройство включается с помощью диммера. Если включить его не полностью, модели, не поддерживающие работу с диммером, начнут мерцать. Чтобы устранить проблему, нужно увеличить мощность. Для этого регулирующую ручку поднимают до номинального напряжения.
- Любой электроприбор будет плохо работать и быстро выйдет из строя с неустойчивым напряжением в сети. Установленный резистор мощностью в несколько кВт обеспечит стабильное напряжение в сети.
- Если мигают лампочки 12 В, которые подключаются к блоку питания, это может происходить из-за нехватки мощности. Чаще всего это проблема возникает в точечных светильниках, когда вместо галогенных моделей ставят светодиодные лампочки. Здесь идет параллельное соединение, из-за которого получается дополнительная нагрузка и возникает просадка напряжения.
Если светодиод оснащен плохим блоком питания, то он не сможет достаточно сглаживать выпрямленное напряжение в сети. Когда пульсация света происходит с маленькой амплитудой, то для человека это может быть незаметным. Но слишком большое мерцание, которое происходит каждый день, воздействует на сетчатку глаз, принося им большой вред. Прибор с пульсацией более 20% влияет на умственную деятельность и трудоспособность. С таким освещением нельзя читать и работать на компьютере:
- В России существуют допустимые нормы КП, которые регулируются СанПин 2.2.1/2.1.1.1278-03. Поэтому производители изделий на каждой упаковке указывают коэффициент пульсаций. Но изделия китайских производителей имеют неточные данные. Чаще всего КП, указанные на упаковке, превышают цифру в несколько раз.
- Если было куплено изделие неизвестного производителя, то можно попытаться самостоятельно изменить технические характеристики прибора. Чтобы лампочка работала без мерцания, заменяют сглаживающий конденсатор. Цоколь устройства открывают, находящийся внутри конденсатор меняют на аналогичную модель большей емкости.
Все неполадки светодиодных ламп можно устранить самостоятельно. Главное — установить причину мигания и определить, каким методом лучше избавиться от проблемы.
Если же моргание лампы наблюдается и при ее непрерывной работе, то возможной причиной могут быть большие (более чем на 5%) отклонения в напряжении. В этом случае стоит проверить и устранить эти неисправности, вызвав специалистов. Ведь такие отклонения в работе электропитания вашего жилища негативно влияют не только на работу led лампочек, но и всего электрооборудования.
Существует несколько причин, почему мигает включенная светодиодная лампа. В первую очередь сюда относится некачественный монтаж. Если контакты цепи соединены недостаточно надежно, это приводит к различным неблагоприятным явлениям. Одним из них становится мерцание LED-устройства.
При подключении проводов нужно соблюдать правильную полярность. Если проводники промаркированы цветом, подключение производится проще. Но в старых домах приходится пользоваться специальным прибором. Он поможет выяснить, где находится провод «фаза» и «ноль». В противном случае в цепи будет постоянно присутствовать небольшое напряжение. Это и вызовет мерцание лампочки.
Конструкция
Чтобы разобраться в причинах мерцания и способах исправления этого недостатка, рассмотрим основные конструктивные особенности светодиодной лампы.
Функции излучающего элемента этого источника выполняет набор полупроводниковых кристаллов, p-n переход которых при протекании постоянного тока начинает генерировать свет в видимом диапазоне длин волн.
Светодиод является точечным источником, поэтому для получения равномерного излучения отдельные кристаллы соединяются в последовательно-параллельные цепочки, размещаемые на опорном основании по специальной схеме.
Спектральный состав излучаемого света можно регулировать различными добавками к материалу кристалла, а яркость свечения изменять в широких пределах за счет изменения величины прямого тока.
Для отвода тепла используется развитый металлический радиатор. Все элементы конструкции смонтированы на пластиковом опорном основании, снабженном стандартным основанием и закрытым защитным стеклянным колпаком.
Из сети на светильник подается переменное напряжение, которое по ГОСТу может изменяться в достаточно широких пределах.
Для получения постоянного тока, необходимого для работы полупроводниковых излучателей, в состав лампы обязательно вводится так называемый драйвер.
Под ним понимается устройство, обеспечивающее выпрямление переменного тока и его стабилизацию при изменении напряжения сети в пределах стандартных допусков, допускаемых сетевыми стандартами.
Для рабочих элементов светильника контроллер выполняет функции многофункционального источника тока, более старые модели которого обеспечивают:
- гальваническая развязка излучающих кристаллов от сети 220 вольт, что является необходимым условием их длительного срока службы;
- получение постоянного тока из переменного тока;
- стабилизация тока через кристаллы при изменении напряжения сети;
- подавление различных волн и импульсных помех, наводимых в сети.
Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы
Если включатель выключен
Даже, если лампа выключена, электрический ток все равно может попадать на фильтрующий конденсатор. Именно эта причина и вызывает моргание LED в выключенном положении.
Специфика работы конденсатора не только в увеличении или подготовке заряда, но и в его накоплении. Конденсатор накапливает заряд, а после заполнения емкости, заряд выходит на схему включения. Заряд недостаточен для длительного свечения, но вполне достаточен дл кратковременной пульсации или одиночной вспышки.
После происходит новое накопление заряда и новая вспышка. Такой цикл повторяется бесконечно о устранения причины.

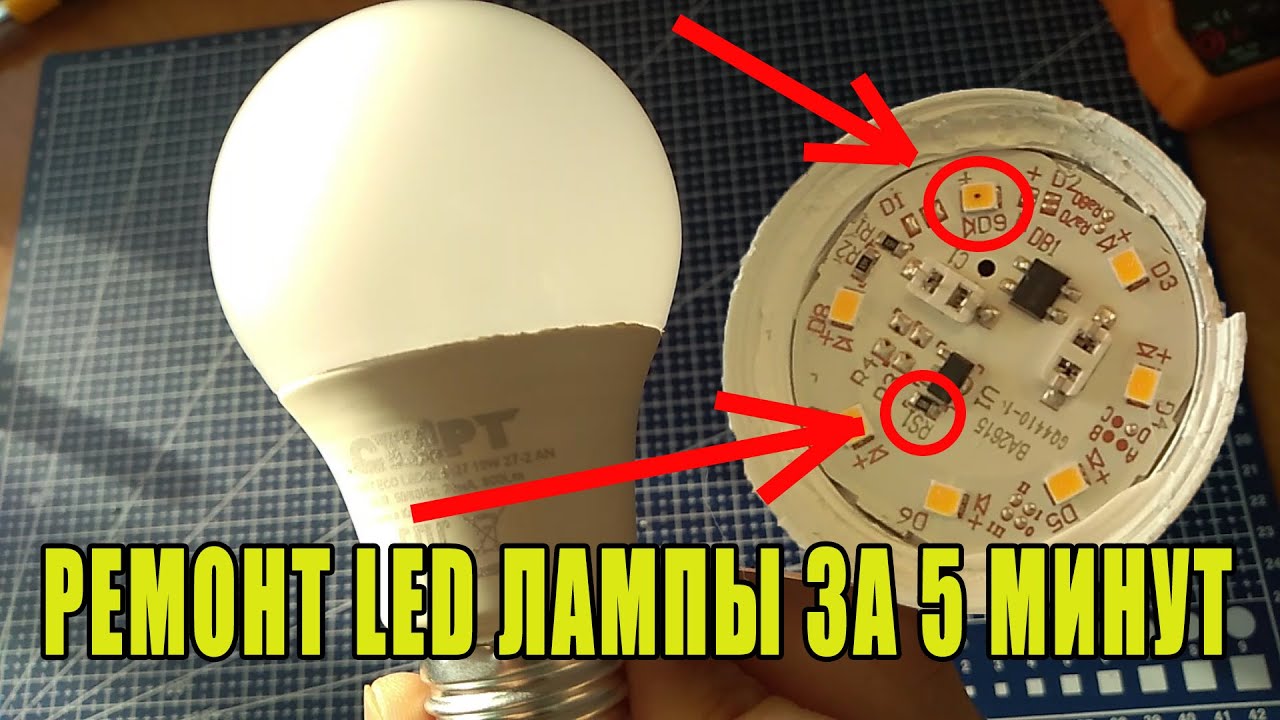

Ремонт led-лампы: как ее разобрать и проверить
Разобранный источник света.
Из вышесказанного понятно, какое значение имеет качество при покупке светодиодного источника света. Если вы не уверены в качестве своей лампы или она уже сломалась, то попробуйте ее разобрать, проверить и отремонтировать.
Конструкция LED-лампы.
Для разборки понадобятся шило, шприц с иголкой и растворитель. Растворитель необходим для удаления герметика, который крепит рассеиватель к корпусу
По кромке рассеивателя надо осторожно провести шилом. А из шприца потихоньку вливать туда растворитель
Выждать 3-5 минут. Затем следует покрутить рассеиватель и снять его. Если рассеиватель не приклеен, то достаточно его аккуратно провернуть и снять.
После разборки внимательно осмотрите светодиод. Если увидите на каких-то из них черные точки, значит, он сгорел. Его можно выпаять и заменить на исправный. Как это сделать рассмотрим ниже.
Если с диодами все в порядке, то обращаем внимание на драйвер. Часто испорченные конденсаторы видно визуально – они лопаются или вздуваются
В ином случае для поверки работоспособности элементов схемы нужно их выпаять. Не стоит выпаивать все элементы сразу. Удобнее это делать по одному, чтобы избежать путаницы. При этом номинальное значение сопротивлений указывается на самой плате, а емкость конденсаторов – на корпусе детали.
Выпаянные элементы необходимо прозвонить мультиметром. Если есть отклонения от номиналов, значит, деталь подлежит замене. Радиоэлементы также подлежат замене – новые детали аккуратно впаиваются на место сгоревших.
Как паять светодиоды.
Удобнее всего это делать при наличии паяльной станции или фена. Но можно и паяльником, просто это потребует больших навыков поверхностного монтажа.
Итак, сгоревший элемент можно прогреть и удалить двойным жалом паяльной станции. Или прогреть феном и снять пинцетом. В случае использования простого паяльника нужно слегка его усовершенствовать. Накрутите медный провод диаметром 1-2 мм на жало. Концы проволоки заточите и залудите.
Модернизированный паяльник для пайки диодов.
После этого зачищаете контакты от остатков старого припоя. Затем наносите специальную паяльную пасту. После этого на это место располагается новый светодиод. Главное – монтировать LED-элемент с аналогичными характеристиками и соблюсти полярность. Прогреваете новый диод феном и прижимаете пинцетом.
При использовании паяльника после зачистки контактов стоит нанести на них флюс и паять новый элемент. Все – элемент припаян! Осталось проверить работоспособность источника света и пользоваться им дальше.
Причина 2 – выключатель с подсветкой
Как это связано с мерцанием лампочки? Дело в том, что в выключателях с подсветкой есть дополнительная электрическая цепь. Она и «тянет» напряжение для драйвера и вызывает мигание при выключении. Это максимально упрощенное объяснение – мы не стали вдаваться в особенности работы электрических цепей и диодных мостов
Важно, что именно подсветка выключателя мешает энергосберегающей лампочке работать корректно
Есть три пути решения этой проблемы. Самый простой – разобрать выключатель и снять подсветку. Но можно обойтись и без этого, подключив дополнительный керамический конденсатор и сопротивление на светильники (расчет индивидуальный и зависит от мощности). Также можно поставить блок защиты и устранения мерцания Б3-300-Л Гранит. Мы не будем расписывать все этапы работы – для электриков это элементарная задача, а тем, кто никогда не работал с электричеством, лучше даже не лезть в эти дебри. Вызовите мастера – и дело с концом.
Выключатель с подсветкой выглядит эффектно, но может стать причиной мигания лампочек
В интернете можно встретить еще один вариант решения проблемы – поставить в распределительную коробку резистор сопротивлением в 1 МОм или припаять его прямо к проводам люстры. Такое «блестящее» решение не только увеличивает расходы на электроэнергию, но и может привести к возгоранию проводки.
Некачественная пайка
Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.
Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.
Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.
А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.
Прижмешь его пальцем – свет есть, отпускаешь – исчезает. Отсюда и проблемы с мерцанием, морганием.
Ремонт светодиодной лампы. Подробная инструкция
Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция
Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.
Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.
Устройство светодиодной лампы
Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).
Принцип работы светодиодной лампы
Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже
Схема светодиодной лампы 220В
Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.
Как отремонтировать светодиодную люстру или светильник своими руками
Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.
Ремонт светодиодной лампы своими руками
Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.
Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем
При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв
Проверка светодиодов лампы
Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

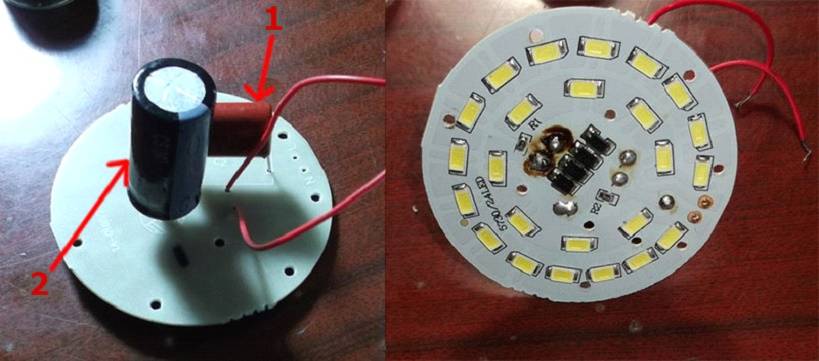

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.
Почему моргают светодиодные лампы
Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))
Удачи вам в ремонте светодиодных ламп и светильников на их основе!
Причины мигания при выключенном свете
Утечка тока
Утечки тока опасны не только тем, что могут испортить электрические приборы, но и возникновением пожароопасного фактора. Это связано со спецификой причин утечек тока.
К ним относят следующие проявления:
- Низкое качество или ошибки во время монтажа электрической аппаратуры – трансформатора, кабелей, выпрямителей, разводок и т.п.
- Повреждение внешнего слоя изоляции, его отсутствие.
- Плохой контакт между проводниками.
Если проводка и электрическая аппаратура смонтировано с низким качеством выполнения работ, то при выключении потребителя ток все равно может поступать на электроприборы. Типичная проблема, когда приборы работают при выключенном «размыкателе».
Изоляционный слой может быть поврежден при монтаже. Если изолятор низкого качества, например, полимерная изолента, — то со временем ее структура тоже может разрушаться. Особенно, если изолятор проложен по холодным, промерзающим, участкам.
Плохой контакт между проводниками возникает чаще всего из-за окисления поверхностей. В этом случае контакт будет прерывистым, в момент возникновения «замыкания», светодиодные лампочки будут вспыхивать и затухать при «размыкании».
Конструкция и принцип работы светодиодной лампы
Прежде чем рассматривать причины неисправностей, следует в общих чертах ознакомиться с конструкцией светодиодной лампы. Она довольно простая и состоит из цоколя, металлического основания, а также платформы, на которую устанавливаются светодиоды. Они закрываются пластиковой защитной полусферой. В конструкцию также входит драйвер, непосредственно занимающийся работой и преобразованием тока.
Принцип действия таких приборов основан на излучении света в результате соединения между собой катода и анода. Оба электрода разделяются полупроводником, изготовленным из специальных материалов. Именно эти материалы непосредственно влияют на качество света, его цветовую гамму и другие показатели.
Неисправный светодиод
Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.
В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.
И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.
В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.
Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.
Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.
Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.
Почему могут мерцать светодиодные лампы в выключенном состоянии
Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером. На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение. Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.
Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток. Ток протекает не только через лампочку подсветки, но и через нагрузку.
Ток питающий подсветку выключателя проходит через нагрузку
Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.
Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии
Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения. Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.
Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения. Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов. Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.
Резистор подключенный параллельно шунтирует ток проходящий через нагрузку
Удобно сделать это в соединительной коробке или непосредственно на патроне лампы (если лампа одна в группе).
Выводы резистора нужно изолировать, да и на него самого неплохо надеть термоусаживаемую или изоляционную трубку. Если длины его выводов недостаточно, их можно нарастить, припаяв гибкие провода сечением 1,5 мм 2 . Но почему лампы после отключения все равно мерцают, если в выключателе нет подсветки. Это происходит, если рядом с осветительной электропроводкой идут кабели другого назначения, например, розеточной сети. После отключения выключателя провод, идущий от него к светильнику, оказывается под влиянием этих кабелей и они наводят в нем напряжение, достаточное для мерцания светодиодных ламп. Тем более, что ноль на них приходит всегда. Бороться с наводками можно теми же способами: установкой лампы накаливания или резисторов.
