Как перенести газовую трубу в квартире: правила переноса и советы по расположению

Штраф за перенос газовой трубы в квартире

Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.

Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.

Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:

• согласование перемещения газового оборудования в специальных службах;
• выполнение работ по перемещению газоснабжающей линии.

Инструкция о переносе газопровода

Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:

1. Пользуясь газовым краном, перекрывают подачу газа в помещение.
2. Затем газопровод продувают, чтобы удалить из него остатки газов.
3. В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
4. В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
5. Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
6. Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.

Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.

Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.

Подготовка к переносу труб

Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.

Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.

Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.

Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Требования к переносу в помещении и на улице

Вы получите разрешение на переделку, если в проекте будут учтены требования СНиП о проведении подобных работ. В их число входят следующие указания на то, как правильно изменить положение трубы в помещении:

• Запрещено располагать газовые коммуникации и оборудование в жилых комнатах.
• Газовые коммуникации должны оставаться полностью на виду, доступные в любой части для осмотра и обслуживания. Их нельзя прокладывать в нишах, под сантехническим оборудованием, замуровывать под стеновой отделкой.
• Для подключения газового устройства используются исключительно цельный шланг. Для каждого агрегата, работающего на газу, устанавливают отдельный газовый кран, но в непосредственной близости от устройства (в одной комнате).
• Горизонтальные фрагменты трубы располагают не ниже 0,5 м над полом.
• Нежелательно пересечение газопровода с электрокабелем. Если этого никак не избежать, между ними (в точке пересечения) оставляют зазор минимум 10 см. Если они проходят параллельно, расстояние увеличивают до 40 см.
• Труба не может проходить через вентканал, а шланг, в свою очередь, не должен накладываться на нее.

• Газовый кран не должен попадать в зону нагрева (близко от корпуса плиты).
• Газовое оборудование устанавливают только в отдельном помещении с дверью. По этой причине не согласуют кухню на газу, объединенную с гостиной (можно – с любым нежилым помещением).
• В туалете запрещен монтаж газовой колонки.

Перенести газовую трубу на участке (в жилом доме) можно, если будут соблюдены следующие правила прокладки бытовых газовых сетей:

• Если предполагается подземное расположение коммуникаций, выбирают трубы из полиэтилена ПНД (низкого давления). Также разрешены стальные трубы ВУС в усиленной изоляции из экструдированного полиэтилена с наружным антикоррозийным покрытием.
• Для монтажа по фасаду допускается использование только стальных труб.
• Гибкий шланг разрешен лишь для соединения запорного устройства и газового прибора.

Сварочные работы

Нормативы СНиП предусматривают: какие бы ни были изменения положения газовых трубопроводов, их необходимо осуществлять только посредством сварки. Любые разъемные соединения двух трубных отрезков запрещаются. Уместны резьбовые соединения только на газовых счетчиках, запорной арматуре и бытовых приборах. Работая сваркой, мастер обязан применять только исправные приборы, инструмент, приспособления.

Обязательны также индивидуальные защитные средства:

• специальные сварочные рукавицы;
• маска, щиток либо очки;
• рабочая спецодежда из плотной негорючей ткани.

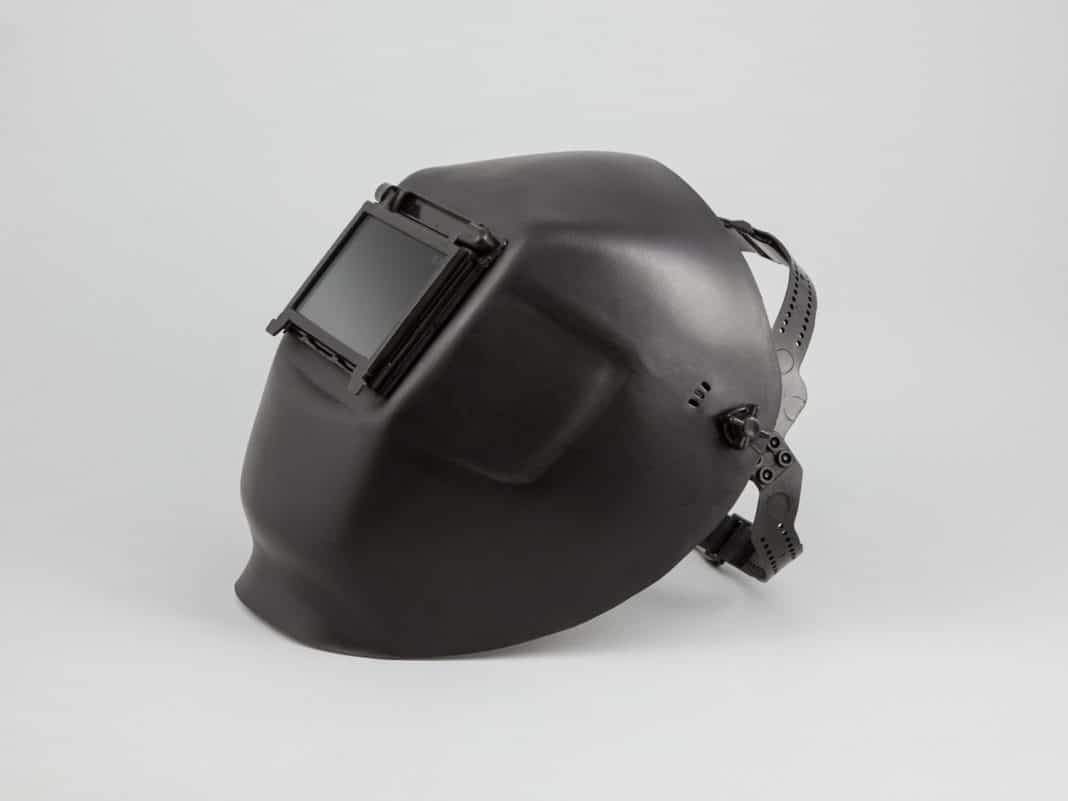

При сварочных работах необходимо использовать маску Иногда на стенах, потолке, оборудовании остаются места, обожженные сваркой. Подобные явления имеют непрезентабельный внешний вид, портя дизайн помещения, требуя защиту от коррозии. Закончив все операции, мастера должны обработать их водостойкой краской по металлу. Цвет красителя подбирается под основную раскраску стен.

Для чего менять газопровод: основные причины

Централизованная газификация – одно из современных благ для населения, проживающего в многоквартирных домах. Большинство домов были возведены еще на просторах советского союза, поэтому часть коммуникаций сильно устарела и износилась. В связи с этим государство проводит программу капитального ремонта, при котором в каждой квартире бесплатно осуществляется замена газовых труб.

Программа капитального ремонта предусматривает бесплатную замену всех комплектующих газопровода.

Существует несколько причин замены газопровода в квартире многоэтажного дома:

• была совершена утечка газа (в таком случае происходит замена части стояка в той квартире, где была обнаружена проблема);
• трубы износились, видны начальные повреждения покрытия труб;
• сроки эксплуатации труб подошли к концу – так происходит в домах, построенных более 50 лет назад.

Мосгаз сообщает, что замена является плановой процедурой. При этом каждый житель многоквартирного дома должен в установленное время обеспечить доступ в свое жилище, чтобы не препятствовать работе мастеров. Обычно перед таким крупным ремонтом местное ЖКХ оповещает всех жильцов дома о надвигающихся работах, поэтому каждый человек должен быть в курсе капитального ремонта.

Общие требования и нормативы

Чтобы процесс согласования прошел гладко, лучше заранее ознакомиться с основными положениями устройства газовой системы в жилых помещениях. В качестве шпаргалки можно использовать нормативный документ – СНиП 2.04.08-87* (актуальная версия).

В помещении обязательно должна быть налажена естественная приточно-вытяжная вентиляция, то есть должно присутствовать окно с открывающимися форточками/фрамугами и вентиляционный канал с хорошей тягой

Если стены и потолок состоят из легковоспламеняющихся материалов (древесины), их необходимо оштукатурить или облицевать металлическими листами.

Газовые трубы служат для транспортировки топлива к потребителям – плитам, духовым шкафам, колонкам, поэтому расположение оборудования важно не менее разводки труб. Галерея изображений
Фото из
Высота потолков в помещении, где установлена газовая плита, не должна быть менее 2 м 20 см

Если это мансарда или пристройка с наклонным потолком, выбирают место, подходящее по нормативным параметрам

Галерея изображений
Фото из
Высота потолков в помещении, где установлена газовая плита, не должна быть менее 2 м 20 см. Если это мансарда или пристройка с наклонным потолком, выбирают место, подходящее по нормативным параметрам

Расстояние от плиты до объектов, расположенных через проход (например, до стола), должно быть не менее 1 метра. Это способствует свободному передвижению по кухне

Элемент запорной арматуры – кран для отключения подачи газа – должен находиться на расстоянии от 0,2 м от плиты (возможна установка на трубу, спрятанную под столешницей, на высоте 0,75-0,80 м)

Помещение, в котором установлена газовая плита или колонка, обязательно должно отделяться от соседней комнаты/коридора дверью. Оставлять проем в жилую комнату открытым запрещено

Газовую плиту необходимо отодвинуть от стены, покрытой негорючим материалом, минимум на 0,07 м. Если оборудование установлено в углу, правило касается обеих стен

Для соединения газовой трубы и бытового прибора допускается использование гибких шлангов (резинотканевых рукавов, сильфонных шлангов)

Для соединения потребителя (духового шкафа, плиты) и газопровода применяют штуцер. Подводку осуществляют на высоте его расположения

Трубы для внутренней разводки должны быть изготовлены по ГОСТ 380-88 (для изделий обыкновенного качества) или ГОСТ 1050-88 (для изделий из качественной стали)

Нормированная высота потолков на кухне

Размеры прохода у газовой плиты

Расстояние от плиты до крана

Изолирование помещения с газовым оборудованием

Расстояние от плиты до стен

Способ подключения газового оборудования

Высота подключения трубы к плите

Качество труб для подсоединения оборудования

Также необходимо знать, что запорный кран с трубы срезать нельзя. Это обязательный элемент газовой системы. Мало того, при изменении места расположения необходимо проследить, чтобы он находился в прямой доступности. Если он размещен под столешницей, то доступ должен осуществляться через дверку шкафа (без задней стенки) или через открывающийся фрагмент столешницы.

Куда можно перенести кухню?

Прежде чем задаваться вопросом: «Куда перенести кухню в панельном доме?», нужно понимать, в каких случаях это невозможно:

• если после переноса будут нарушены комфортные условия проживания всех лиц, проживающих в квартире, а также их соседей;
• если в процессе переноса будет нарушена водопроводная или электрическая система;
• если поменяются условия отопления квартиры.

Перенести кухню можно далеко не во все комнаты. Так, допустимы следующие варианты переноса:

• в коридор;
• в прихожую;
• в комнату (зал).

Без этого согласия любые видоизменения в квартире будут считаться незаконными.

Перенос на балкон

В некоторых квартирах с кухни есть выход на балкон или лоджию. Такое «соседство» многим хозяйкам не нравится по многим причинам: запахи с кухни переходят на белье, которое сушится на балконе; из-за двойного застекления наблюдается недостаточная вентиляция.

А если кухня маленькая по размеру, то наличие балкона перед ней не дает покоя хозяйками, поэтому нередко они задаются вопросом: «Можно ли кухню перенести на балкон или расширить ее до границ лоджии?».

Даже если кухня очень маленькая, то не нужно сразу затевать ремонт и убирать стены, поскольку согласно Жилищному кодексу РФ жилые помещения нельзя объединять с лоджиями или балконами. Поэтому о переносе кухни на балкон не нужно и задумываться.

Единственное, чем может помочь в этом случае балкон – можно разместить на нем какие-то электрические приборы или другие устройства (электрическую плиту, вытяжку, канализацию, водопровод и др.). Но для этого обязательно нужно получить разрешение.

Но с согласования можно сделать следующее:

1. Снести балконный блок с полным сохранением стены и перегородки. Но если хозяин надумает продать такую квартиру, тогда ему нужно будет вернуть дверь и окно на место.
2. Демонтировать блок со сносом подоконной перегородки, но только по ширине окна.

Перенос в ванную

Можно ли кухню перенести в ванную, если зона санузла больше, ванная комната просторней?

Нет, такую перепланировку сделать невозможно по нескольким причинам:

• расположив кухню под мокрой зоной соседей сверху, собственник квартиры ухудшает свои же условия проживания;
• в кухне обязательно должен быть естественный свет и окно, чего в большинстве ванных комнатах нет.

Единственным возможным вариантом переноса станет тот, когда квартира расположена на верхнем этаже дома либо же человек владеет двухэтажной квартирой.

Перенос в коридор

Перенос кухни в коридор допускается, но только в том случае, если:

• новая кухня не будет газифицирована;
• кухня будет иметь естественное освещение, то есть, окно.

Если эти условия не будут выполняться, тогда никто не согласует хозяину такой квартиры перепланировку.

Перенос кухни в спальню

Можно ли кухню перенести в жилую комнату? Да, можно, но только если будут соблюдены санитарные и строительные стандарты, а также если:

• после перепланировки под кухней не будут размещены жилые комнаты у соседей;
• квартира находится на первом этаже дома;
• под квартирой не проживают другие люди, то есть помещение снизу является нежилым. Например, там могут располагаться офисы, склады и т. п.;
• у соседей сверху над кухней будет располагаться ванная или туалет.

Процедура переноса труб на участке

Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:

1. разработка и согласование проекта в соответствии с действующими требованиями безопасности;
2. приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
3. непосредственный перенос;
4. проверка качества выполненных работ и ввод системы в эксплуатацию.

Получение согласования

Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.

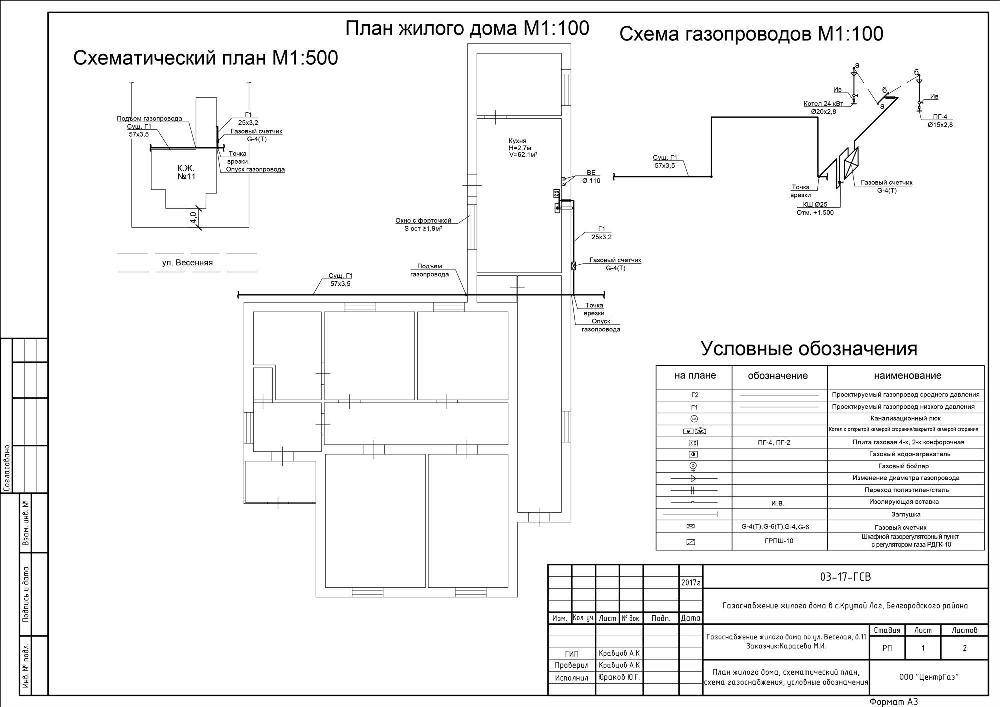

Схема расположения газопровода на участке

Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:

• самостоятельно с учетом всех норм безопасности;
• в любой специализированной организации;
• в региональном отделении газоснабжающей компании.

Стоимость услуг специалистов будет определяться на основании:

• тарифов выбранной компании;
• региона;
• сложности проекта;
• перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).

Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:

• копии правоустанавливающих документов на дом и садовый участок;
• технический паспорт на дом;
• топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
• копию гражданского паспорта;
• проект переноса;
• согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
• документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).

Подготовка

Для выполнения работ по переносу потребуются:

• болгарка;
• сварочный аппарат;
• разводной ключ;
• лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
• поддерживающие устройства при прокладке надземной магистрали;
• трубы и соединительные фитинги;
• запорная арматура, счетчики и иные устройства, предусмотренные проектом;
• материалы для изоляции резьбовых соединений;
• гибкие шланги для подключения газовой плиты и иного оборудования;
• газовое оборудование.

Перепланировка системы газоснабжения

Процесс переноса выполняется в следующем порядке:

1. отключение газоснабжения;

Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.

1. демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;

Снятие ненужных труб

1. продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
2. установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;

Проведение новой системы газоснабжения

Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.

1. подключение оборудования.

Проверка и ввод

После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.

Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:

если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;

Признак плохой герметичности соединения

отсутствие пузырей указывает на полную герметичность газоснабжающей системы.

Как производится монтаж газовых труб на фасаде строения, смотрите на видео.

Пробный запуск позволяет определить, выдерживает ли система заявленное давление.

Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.

Монтаж газовых труб в квартире

Разрешительные документы

Замена газовых труб в многоквартирном доме или в частном коттедже требует соблюдения определенного порядка.

В службу газа отнесите заявление с просьбой перенести газовую трубу (укажите причину демонтажа), не забудьте взять с собой технический паспорт на квартиру и документ, подтверждающий право собственности на жилье.

Работник газовой службы произведет осмотр трубы и определит степень ее износа и возможность переноса. В случае положительного решения будут произведены необходимые расчеты, а вам предоставят калькуляцию расходов. Не стоит сразу же оплачивать стоимость услуги. Возможно, после осмотра трубы мастер предложит вам другой, более целесообразный вариант перепланировки. В РФ предусмотрен штраф за самовольную перепланировку (до 10 минимальных зарплат).

Правила монтажа

Проверить газовое соединение на предмет утечки газа легко: смажьте крепежную деталь пеной моющего средства. Если мыльных пузырей нет, газовое оборудование можно эксплуатировать.

Важно, чтобы газовая труба проходила таким образом, чтобы электропроводка не создавала трудностей для ее осмотра, а ремонт можно было бы легко осуществить. Также придется соблюдать следующие правила

• Через вентиляционные решетки, дверные и оконные проемы установку газовых труб в квартире не производят.
• В частном доме линия монтажных работ должна проходить на расстоянии 2-2,5 м от фундамента.
• Для газа с повышенной влажностью проводят линию трубопровода под углом в 4°. Если есть газовый счетчик, уклон делают после него.
• Если рабочая линия проходит через плиты перекрытия, трубу дополнительно изолируют с помощью специального футляра. Расстояние между трубой и футляром должно быть около 5 мм (при диаметре трубы до 32 мм). Зазор заполняют эластичным уплотнителем.
• Опорные сооружения для трубопровода должны соответствовать требованиям СНиП.
• Монтаж хомутов с резиновыми прокладками не допустим — только сварная конструкция.

Специалист газовой службы должен иметь допуск на проведение работ (с ежегодной отметкой о прохождении инструктажа). Обязательно поинтересуйтесь, есть ли такой документ у вашего мастера.

Этапы работы

Сначала обеспечивают хорошую вентиляцию, после чего перекрывается вентиль на трубе, а газопровод продувается. Затем болгаркой или ножовкой по металлу отрезают ту часть линии, которую нужно демонтировать. Врезка осуществляется при наличии накладных нагревательных элементов или фитингов

Очень важно обеспечить полную герметичность соединения. Если трубу нужно направить в другом направлении, в нужном месте сверлят отверстие и приваривают трубу

Срез заваривается. Бытовая плита подключается с помощью гибкого сильфонного шланга. Методом мыльной эмульсии проверяется труба на предмет ее целостности

Только после этого можно включать газовое оборудование.

После того как работа будет проделана, вам должны предоставить акт выполненных работ. Соответствующие изменения необходимо внести в газовый паспорт.

Как перенести газовую трубу в квартире

Если подключается духовка или плита, владелец приобретает сильфонный рукав за собственные средства. Металлические трубы мастера приносят с собой, т.к. их стоимость уже есть в договорной смете. Кухня освобождается от лишней мебели и утвари, чтобы избежать заминок в работе.

Хозяин вправе требовать предоставления сертификатов газовой организации. У работников проверяются квалификационные удостоверения и только после этого они могут начать переоборудование газопровода.

Инструменты и материалы

Медные трубы для газопровода

Обрезка и сварка участков газопровода выполняется с помощью специальных приспособлений, агрегатов и инструментов, которые мастера приносят с собой. Работа ведется в соответствии с требованиями техники безопасности.

Для газовой магистрали применяют виды коллекторов:

• медные;
• стальные;
• полипропиленовые.

Демонтаж старой трубы

Продувается магистраль на рабочем участке после закрытия общего вентиля на подающей трубе, чтобы убрать из коллектора остатки газа. При переносе требуется срезать кусок трубопровода и приварить новый отрезок в требуемом направлении. Для удаления ненужного отрезка мастер использует сварку, труборез или болгарку. Раньше использовалась пилка по металлу, но в современных условиях это длительно и неэффективно.

Оставляется участок, на котором располагается запорная арматура на входе в квартиру. Этот отрезок нельзя демонтировать, перенести газовый кран можно, если сильно повреждена магистраль в этом месте.

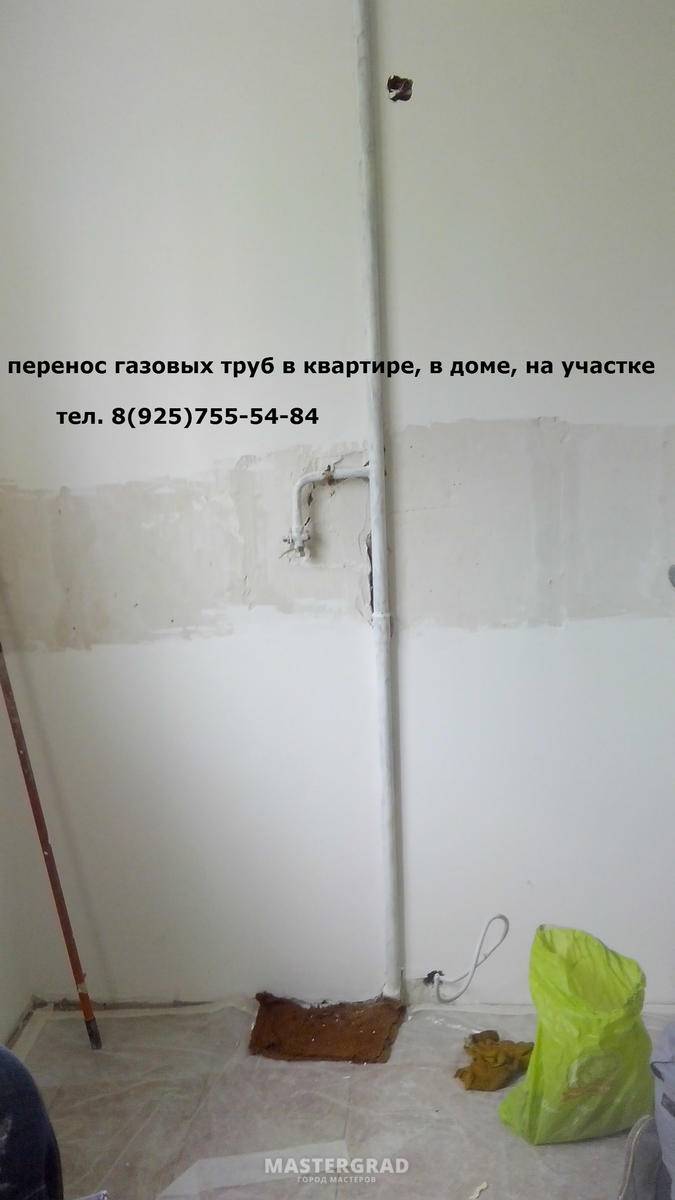

Варианты переноса газового стояка

Газовые трубы нельзя утапливать в стене — к ним должен быть постоянный доступ

Область около труб должна быть открыта, чтобы жильцы вовремя узнали об утечке и приняли меры. Запрещается утапливать трубы в стену и наглухо заделывать их штукатуркой или другими материалами.

Ставятся для фиксации трубы:

• обжимные хомуты;
• крючки;
• крепежные кронштейны;
• шпильки или подвески.

Если рядом проходит электрическая проводка, она располагается не ближе 25 сантиметров. Распределительный электрощит ставится не ближе 0,5 метра от газопровода. Для магистрали сжиженного газа предусмотрен уклон 3° от входа. Если стоит счетчик, наклон считается от этого места.

Процесс работы

Для соединения участков труб применяется сварка

Шланги из резины или резинотканевые изделия применяются реже, т.к. сильфонные переходники набирают популярность.

Выполняются действия:

1. Отверстие после обрезки участка заваривается.
2. В месте присоединения нового отрезка в трубопроводе просверливается отверстие с помощью электроинструмента и сверла с наконечником по металлу.
3. Сваркой присоединяется отрезок трубы, на конце при необходимости монтируется кран.

Замена газовых труб в многоквартирном доме

Во время процедуры на рабочем месте не должно быть посторонних людей и курящих. Перед началом замены специалист вывешивает предупредительный знак об опасном характере работы. Не допускается одновременная замена стояка и разводка проводки в квартире, т.к. из-за искры может прогреметь взрыв.

Тип сварки стояка подбирается в зависимости от толщины стенки магистрали. Чаще для подачи используются стальные элементы диаметром 21,3 – 42,3 мм, с толщиной стенки 4 мм, которые соединяются газовой или электрической сваркой.

Особенности переноса на кухне

Газовые трубы располагаются так, чтобы после установки была возможность их ремонта, профилактического осмотра или замены. Врезка в трубу выполняется так, чтобы при химическом анализе в газовой смеси присутствие кислорода составляло не больше 1%.

Газ должен выходить из трубопровода равномерно, без рывков, толчков и хлопков. Проверка проводится продувкой системы, при этом нужно убедиться, что в процессе газ не поступит в атмосферу помещения, вентиляционную шахту или дымоход. Перед первым запуском открываются оконные проемы, обеспечивается эффективная вентиляция кухни.
