Как сделать печное отопление в частном доме с воздушным или водяным контурами

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

• печной конструкции;
• теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
• контура с теплоносителем, радиаторов;
• расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

• Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
• Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

• Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
• Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
• Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

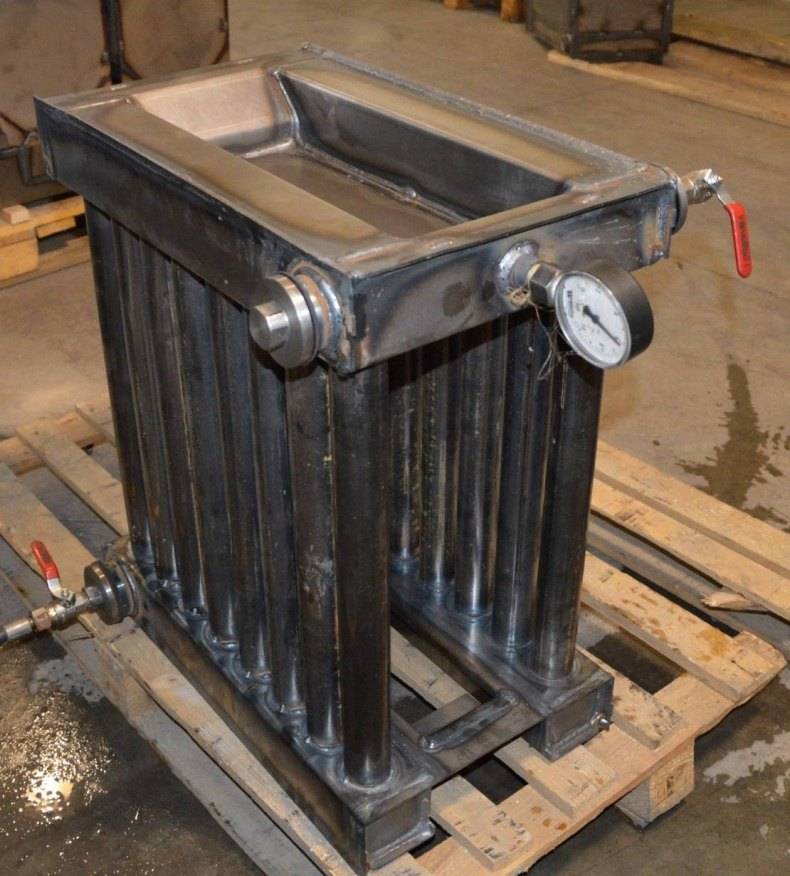

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

• Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
• Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
• Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Печи с варочной панелью

Если в печи имеется варочная панель, это большое преимущество. Можно приготовить еду и вскипятить воду в чайнике, не используя дополнительный источник тепла. В условиях дачного домика, у которого нет отдельной кухни, такая печь выручит. Подобных моделей много, варочную панель встраивают даже в обычные буржуйки. Конфорки бывают съёмными или стационарными.

Обычно варочную панель располагают в верхней части топки, расстояние до топлива минимально, это обеспечивает быстрое приготовление или разогрев блюд при незначительном расходе дров.

Так же бывает возможность установить ёмкость, в которой нагревается вода для хозяйственных нужд. Интерес представляют модели со встроенным духовым шкафом.

Такие модели оптимально используют тепловую энергию топлива.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Преимущества и недостатки водяного печного отопления

Сегодня очень часто можно встретить применение отопительного контура на основе печи. Такой вариант наиболее популярен для дачных домов небольших размеров, где нет смысла в установке  дорогостоящих газовых или электрических котлов.

Среди достоинств такой системы отопления можно выделить следующие:

1. Простой и быстрый процесс установки печи. Можно приобрести металлическую небольшую печь, которая способна обеспечивать автономное отопление эффективно, но можно и сложить обычную печь из кирпича, которая будит служить долго.
2. Легкость обслуживания печи, которая требует только регулярную чистку топки. Такая установка идеальна для частного дома, поскольку нет необходимости в дорогостоящем обслуживании.
3. У данной достаточно эффективной системы, если оборудование установлено правильно, КПД составит приблизительно 60 процентов при работе на жидком топливе.
4. Наличие возможности совмещения печи с камином, таким образом, можно выполнить для частного дома не только систему отопления, но также улучшить декор интерьера.
5. Возможность регулирования горения посредством обычной заслонки.

Недостатками подобной системы являются следующие:

Для установки конструкции печи нужно очень много свободного пространства, поскольку объем теплоотдачи зависит непосредственно от размеров самой печи.
У системы наблюдается длительный процесс разогрева, что делает невозможным резкое повышение температуры. Для полного разогрева частного дома требуется немало времени.
Для использования печей такого типа выдвигаются достаточно строгие санитарные нормы, так как продукты сгорания могут быстро загрязнить помещение. По этой причине требуется постоянная чистка оборудования

Предполагается применение специальных средств при уходе
Однако, подобные автономные средства отопления не вызывают каких-либо серьезных проблем, если проводится регулярная чистка конструкция, к тому же при постоянном уходе это не занимает много времени.
Водяная печь выполняет неравномерный разогрев дома, при этом наиболее высокая температура наблюдается вблизи печи, а в дальних помещениях частного дома отопление производится не так хорошо.
Важно при использовании печной системы уделить особое внимание противопожарным мерам.

Нюансы проекта и монтажа отопления с водяным контуром

Так как печное отопление считается опасным, то стоит выполнять грамотное проектирование и устройство системы. Схема печного отопления проектируется при создании проект дома. Обычно печь из кирпича выполняется внутри стен. Создается свободный доступ к топке.

Кирпичная термоизоляция между печью и полом

Между оборудованием и деревянной поверхностью оставляется прослойка. Термоизоляция для печей начинается с обработки участка пола, на котором будет устанавливаться конструкция. Установка печи выполняется в следующей последовательности действий:

1. Монтируется фундамент из смеси бетона и укрепляющего армирования.
2. Для кладки используется раствор из песка и глины. Песок и глина замачиваются на ночь. Комья в смеси растираются. Смесь состоит из двух частей песка и части глины.
3. На фундамент укладывается гидроизоляционный слой из рубероида.
4. По гидроизоляции раскладывается раствор, на который кладется кирпич.
5. Сначала выкладывается поддувала и монтируется дверца. Затем выкладывается решетка, которая разделяет топку и емкость для собирания золы.
6. При выкладывании топки учитывается размер теплообменника, чтобы оставить зазоры по контурам топочной камеры. Внутри топки устанавливаются уголки, на которых будет монтироваться устройство. В топке производятся отверстия для установки труб.
7. Выполняются стены дымохода. При этом создаются каналы для распределения тепла и сброса дыма.
8. При завершении работ отопительная система подключается и проверяется.

При выборе отопления для дома с помощью печей с водяным контуром стоит учесть следующие моменты:

1. Принцип работы дровяных печей.
2. Наличие дополнительного оборудования, которое повышает производительность установки.
3. Выявляются характеристики, которыми обладают котлы длительного горения с водяным контуром.

ПОСМОТРЕТЬ ВИДЕО

Чтобы создать систему обогрева с водяным контуром требуется иметь навыки кирпичной кладки и возможность для изготовления теплообменника. Выполнение подобного отопления сокращает расходы на топливо, а также обеспечивает равномерный прогрев помещения.

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Как изготовить буржуйку с водяным контуром своими руками

Перед изготовлением подобной конструкции разрабатывают эскизный план, на базе которого будет выполняться расчет конструкционных материалов, труб и арматуры. Необходимо учитывать, что с такой системой котла, возможно, монтировать только самотечную отопительную систему.

Преимущества конструкции

Несмотря на появление все более экономичных дровяных печей и котлов, старенькая буржуйка остается довольно востребованной, это объясняется ее достоинствами:

1. простое устройство. В печи нет высокотехнологичных узлов, потому любой желающий может изготовить ее самостоятельно;
2. низкая стоимость. Этот «плюс» проистекает из предыдущего достоинства;
3. непритязательность в эксплуатации. Топится буржуйка предельно просто, каких-либо тонкостей знать не нужно. Требуется только правильно подобрать объем закладки;
4. всеядность. Отопитель функционирует на любом топливе, включая отработанное машинное масло;
5. многофункциональность. Буржуйка может быть оснащена варочной конфоркой и водяным контуром, чем значительно повышается ее ценность для жилого помещения;
6. многорежимность. Кроме обычного функционала с прямым горением, правильно сконструированная печь способна работать в режиме тления (увеличивается длительность отопления на одной закладке);
7. эффективность. При всех этих достоинствах еще и неплохой КПД в 60%, если сборка выполнена с соблюдением изложенных ниже правил.

Буржуйка с водяным контуром своими руками: готовый чертеж, схема

Во время подготовительных этапов изготавливают все детали и узлы по имеющимся чертежам и далее переходят к монтажу. Этот технологический процесс производится в такой очередности:

1. Выполняют сборку печи методом прихвата.
2. После проверки конструкционных узлов осуществляют завершающее соединение прихваченных элементов, таким образом, чтобы не было даже самым мельчайших зазоров и не сваренных швов.
3. Устанавливают внутренние элементы.
4. Собирают водяной контур нагрева. Все сварочные швы проверяют керосином. Чтобы достичь желаемого результата, внешнюю поверхность обрабатывают мелом, а на внутренней кистью наносят керосин. В зоне низкокачественной сварки на меловом покрове образуются жирные области. Данные зоны отмечают, и проваривают снова.
5. Устанавливают по чертежу выходной/входной патрубок теплоносителя.
6. Размещают буржуйку на приготовленное ей место. Промежуток до стенок должен быть не меньше 1,0 м. В случае, когда перечисленное выполнить нельзя, требуется обшить стенки металлом с асбестовой прокладкой.
7. Собирают систему теплоснабжения, укомплектовывают ее средствами защиты по давлению и температуре, подсоединяют к теплообменному аппарату печки.
8. Заполняют систему водой и проводят опрессовку для проверки утечек.
9. Устанавливают дымоход и выполняют пробный розжиг.

Обустройство водяного контура

Водяной контур печки-буржуйки увеличивает общий теплосъем, в связи с увеличением поверхности нагрева. Это позволяет длительно поддерживать санитарную температуру воздуха в гараже или другом отапливаемом объекте и, как следствие, реже протапливать печку.

Для обустройства водяного теплообменного аппарата контура отопления существует несколько конструктивных решений:

1. Установка «карманов» на боковых стенах котла, наполненных теплоносителем.
2. Монтаж сборника для теплоносителя с выводами к отопительной системе.
3. Установка коллектора вокруг дымовой трубы рядом от верхней поверхности буржуйки.
4. Монтаж внутреннего бойлера в топке.

Как выбрать заводскую модель

Главный показатель фабричного агрегата – это мощность. Для своего дома владелец может сделать достаточно точные расчеты, с помощью калькулятора онлайн. Он есть на официальных порталах большинства изготовителей.

При вычислении нагрузки учитываются параметры:

• Расположение устройства;
• Площадь дома;
• Время работы агрегата;
• Материалы, использованные при изготовлении;
• Условия установки (теплоизоляция и количество стен, высота потолков, степень обогрева погреба и чердака, число, габариты окон).

Устройство печного агрегата не отличается высокой сложностью. Главное здесь – учесть все нюансы. Если конструкция предусмотрена из кирпича, то лучше всего ее обустраивать на стадии строительства дома.

Чтобы не зависеть от электричества, организуют естественную циркуляцию. Теплообменник и контур обычно выполняют из стали, она выдерживает высокие температуры и обеспечит максимально возможный КПД. Можно изготовить конструкцию своими руками или приобрести в магазине подходящий вариант.

Достоинства и недостатки воздушного отопления

По сравнению с жидкостным отоплением воздушное имеет ряд преимуществ:

1. Распределительная часть системы отопления имеет предельно простое устройство и всецело доступна для самостоятельного изготовления. Это просто сеть воздуховодов с заслонками – нет ни расширительного бачка, ни радиаторов, ни воздухоотводчиков с предохранительными клапанами.
2. Воздуховоды легко делаются из самых дешевых материалов – фанеры, гипсокартона, жести или даже картона. При этом используется самый простой инструмент – никакие трубогибы или сварочные аппараты не понадобятся.
3. Применяемые для настройки температурного режима заслонки представляют собой примитивное и дешевое устройство, чего нельзя сказать о дорогих регулирующих вентилях для системы водяного отопления.
4. Об опасности протечек или замерзания системы можно навсегда забыть.
5. Из-за низко теплопроводности воздуха уменьшаются теплопотери в стены здания (водяная система теряет таким образом до 15% тепла).
6. Вся отопительная система прокладывается скрытым способом, поэтому интерьер всех помещений имеет безупречный вид.
7. Система практически не обладает инерционностью.
8. Остывший дом прогревается очень быстро.

Поскольку воздух подается во все помещения по канальной системе, для его очистки и увлажнения достаточно установить на главном воздуховоде всего один увлажняющий фильтр.

Устройство воздушного отопления

Как всегда, имеются и недостатки:

1. В уже готовой постройке перейти на воздушное отопление невозможно – оно интегрировано в конструкцию дома и сооружается параллельно с ним. Изменить систему, например, с целью модернизации, тоже не получится.
2. Требуется регулярное обслуживание – очистка фильтров или воздуховодов, если фильтры не установлены.

Нет возможности соорудить теплоаккумулятор, как в жидкостной системе отопления. Эта проблема актуальна для дизельных и твердотопливных отопителей, КПД которых является максимальным только при работе в режиме номинальной (наибольшей) мощности.

Инструкция по постройке печного отопления с водяным контуром

1. Роется яма.
2. Закладывается «подушка», состоящая из битого кирпича, щебенки и бута средних размеров. Ширина этого слоя равна примерно 20 см. Природные материалы утрамбовываются и заливаются цементным раствором.
3. Производится укладка кирпича. Он ложится в два ряда на цемент, а сверху застилается гидроизоляционным слоем из рубероида, пергамента и толи.
4. Возводится фундамент из кирпича на глиняном растворе.

1. Укладывается первый сплошной ряд. Во втором ряду начинает формироваться зольная камера, для которой устанавливается специальная дверца. Третий ряд повторяет предыдущий.
2. Формируется четвертый ряд. Он служит основанием для топливной камеры из огнеупорного кирпича, на нем предусматриваются пазы для установки колосниковой решетки.
3. Устанавливается П-образный котел, выполненный из стали. К нему приварены два патрубка – один сверху для подачи, другой снизу для обратки. Также в нем выполняется прямоугольное отверстие, через которое будут выходить разогретые газы.
4. Укладывается пятый ряда. В нем нужно предусмотреть каналы за боковой и задней стенкой котла. К ним устанавливаются две небольшие дверцы для прочистки от сажи.
5. Формируется шестой ряд, в котором предусмотрено отверстие между зазорами, выполненными в предыдущем ряду. Это подсосный канал для повышения тяги в отопительной печи. Здесь же осуществляется установка дверцы для топливной камеры.
6. Выкладывается стена. Нужно учесть, что вокруг дверцы, идущей в камеру сгорания, и над топливным котлом укладывается огнеупорный кирпич.
7. Устанавливаются чугунные плиты, на которых можно будет готовить пищу. На входе отопительно-варочнойкамеры прикрепляется металлический уголок.
8. Формируются камеры, а на задней поверхности выполняется канал, и устанавливаются дверцы.
9. Перекрываются металлической полоской фасад варочнойкамеры в 16 ряду. А затем она сама перекрывается укладкой кирпича на специально проложенные металлические полоски.
10. Устанавливается паро-вытяжная задвижка для вентиляции печи и формируется верхний газоход.
11. Укладывается 35 ряда, на котором начинается возведение дымоходной трубы.

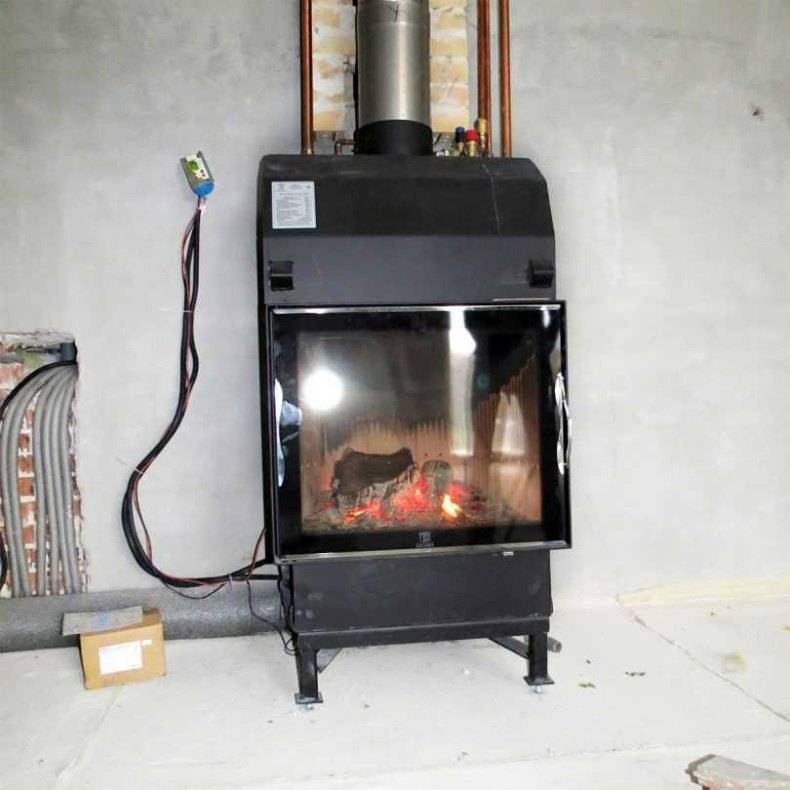

Некоторые хотят использовать уже готовое устройство печи или камин, комбинируя с водяным контуром. В таком случае придется разбирать их почти до основания, чтобы установить регистр.

кран Маевского

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Достоинства комбинированной отопительные системы

• Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
• Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

• В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
• Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Особенности использования печек

Главной особенностью печного отопления является периодичность топки. Это означает, что в течение некоторого времени такая система требует участия человека в технологическом процессе. Это участие выражается в выполнении работ по подноске топлива, запуске (разжигании) печи, удалении остаточных продуктов горения (золы). Как правило, время, необходимое на совершение этих действий невелико по сравнению с длительностью технологического периода (временем от начала топки до начала следующей топки).

Второй отличительной особенностью является обязательное расположение печки в отапливаемом помещении, а это требует соблюдения повышенных требований к противопожарному состоянию здания и к вентиляции.

Кладку печи выполняют из камня или кирпича. Эти материалы поглощают тепло во время топки, отдавая его в течение нескольких часов. Чтобы увеличить время остывания, в дымоход встраивается задвижка, перекрывающая его.

Существуют печи и для временного протапливания помещений. Они небольшие и легкие, очень быстро протапливаются и быстро остывают после прекращения топки. Такие печи называют буржуйками.
