Разновидности, маркировка, установка и крепление патронов для лампочек

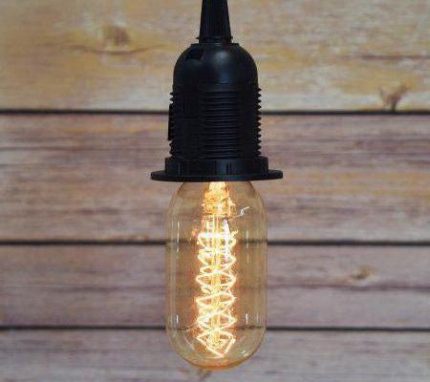

Пластиковый патрон. Плюсы и минусы.

Пластиковый патрон, как и карболитовый патрон является разборным (редко не разборным), отличие лишь в том, что данный патрон разбирается на две составных части : нижнюю юбку патрона и корпус. Контакты встроены в корпус патрона и недоступны для разборки. Подключение производится через самозажимные клеммы. Наибольшее распространение пластиковый патроны получили в люстрах с типами патронов E27 и E14.

• надёжный корпус;
• хорошее исполнение, вываливание контактной юбки невозможно;
• быстрое подключение.

• очень сложно отключить питающие провода от самозажимных клемм неопытному человеку;
• при неаккуратной разборке патрона могу быть сломаны пластиковые защёлки фиксации юбки патрона к корпусу.

Ремонт разборного электрического патрона

Неработающие электрические патроны в некоторых, несложных случаях, вполне могут быть самостоятельно отремонтированы:

Разобрать корпус и произвести осмотр контактов, расположенных под откручиваемой крышкой.
Произвести проверку медных контактных пластин на отгиб, окисление или покрытие ржавчиной, образующейся в процессе эксплуатации в помещениях с повышенными показателями влажности.
Зачистка контактов при помощи наждачной бумаги или тонкого напильника, а также осторожный подгиб контактов до нужного уровня.
Осмотр контактных винтовых крепежей, расположенных с обратной стороны керамической донной части, их подчистка и осторожное подтягивание.

Успешность проведенных ремонтных работ определяется тестированием после вкручивания и включения лампочки.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону

Резистор полностью разбирается и из пластмассового основания извлекается втулка

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

1. Большая буква — сообщает о форме.
2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E	Резьбовой цоколь Эдисона
G	Штырьковый
R	Крепеж с утопленными выводами
H	Автомобильные лампы
B	Цоколь штифтовой (иногда называют — байонет)
S	Софитный крепеж
P	Фокусирующий
T	Телефонный
K	Кабельный
W	Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s	1 контакт
d	2
t	3
q	4
p	5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

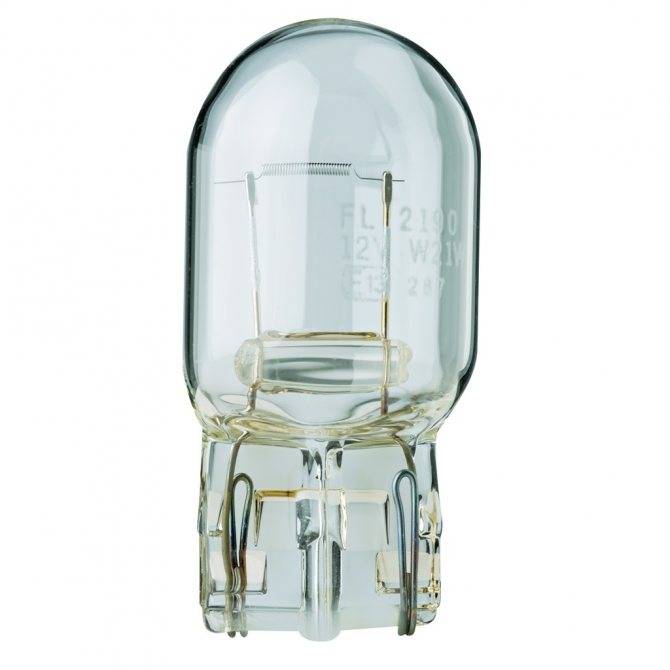

Автомобильная безцокольная лампочка W21W

Как устроен электрический кабель

Конструкция кабеля состоит из двух элементов:

1. Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
2. Внешней диэлектрической оболочки.

Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.

Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.

Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.

Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:

1. Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
2. Металлической (стальная или медная) ленты – броневая защита.
3. Покров – битумные составы или полиэтиленовый защитный шланг.

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

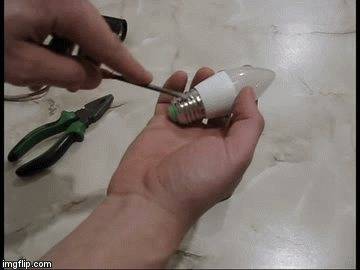

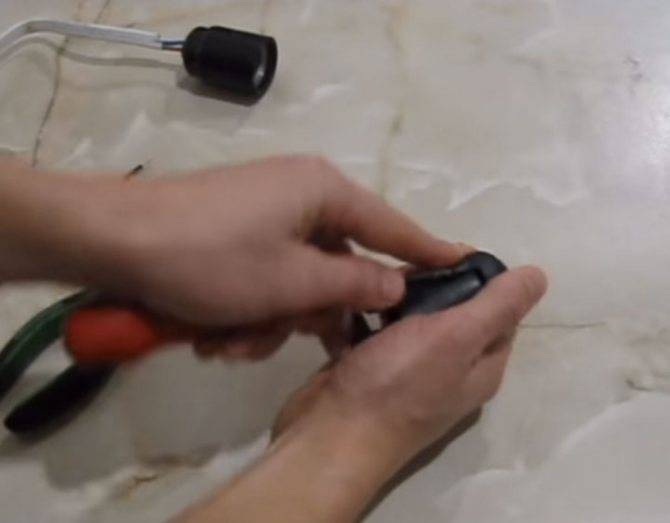

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

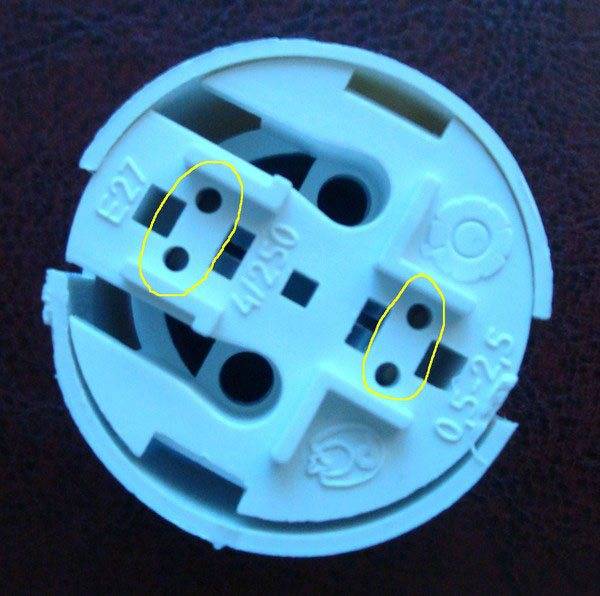

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ремонт разборного электропатрона

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

Как выкрутить патрон если лопнула лампочка:

• С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
• С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
• Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

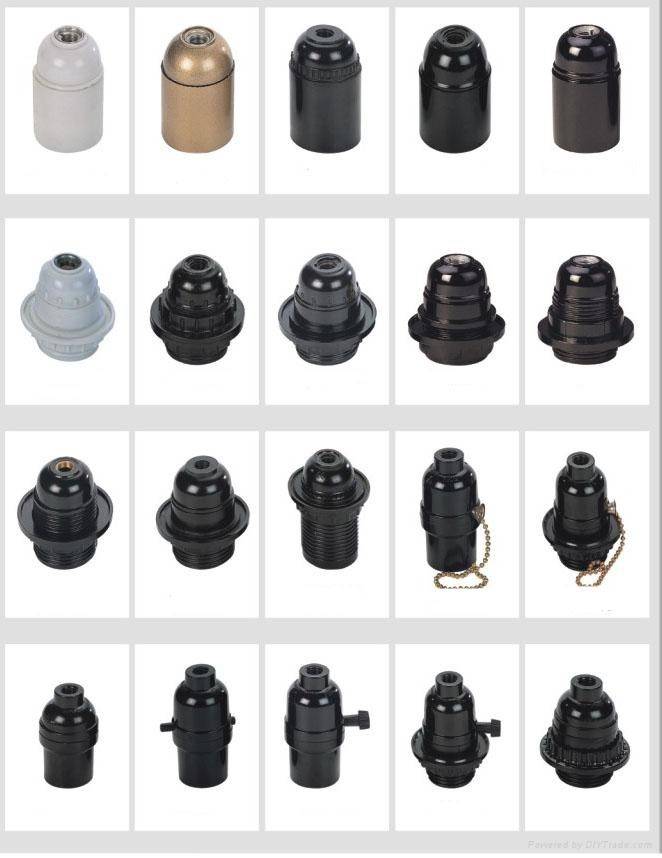

Наибольшее распространение на нашем рынке получили 3 вида патронов:

карболитовые советского образца

керамические

пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой

донышко

керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

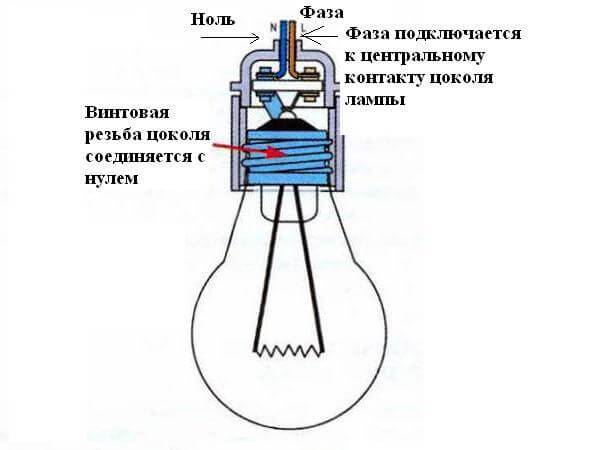

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

Второй, так и продолжает напрямую поступать на патрон

А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Назначение и особенности патрона

Настенные сушилки для белья на балкон: разновидности, выбор и установка Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены лампы накаливания. Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

Галерея изображений

Фото из

Термостойкий пластик для маломощных ламп

Керамические изделия с металлическими вкладышами

Металлические патроны с напылением

Декоративные силиконовые изделия разного цвета

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.
