Патрон для лампочки: принцип устройства, виды и правила подключения

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону

Резистор полностью разбирается и из пластмассового основания извлекается втулка

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону

Резистор полностью разбирается и из пластмассового основания извлекается втулка

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ремонт электрических патронов e27 и e14

Среди рассмотренных патронов типа E и G, последние не подлежат ремонту, проводится их полная замена. Возможность проведения ремонтных работ винтового патрона является его значительным преимуществом.

При наличии таких отклонений в работе светильника типа Е27 или Е14, как посторонний шум, тусклый свет, периодические моргания, частые отключения, возможна неисправность непосредственно патрона.

Для выявления неисправности следуйте по следующему алгоритму:

• разомкните электрическую цепь путем переведения клавиши стационарного выключателя в положение «отключено», т.е. отключите осветительный прибор.
• Дождитесь, пока конструкция остынет до температуры окружающей среды.
• Открутите лампочку и извлеките цоколь
• Проведите осмотр внутренней полости патрона на наличие следов горения или сколов.
• В случае наличия почерневших следов извлеките патрон
• Проверьте качество контактных соединений с токоведущими частями.
• Проведите зачистку поверхностей контактов.
• Проверьте положение контактных пластин. В лампах типа Е27 и Е14 плохое контактное соединение часто обусловлено загибом контактной пластины и, как следствие, плохим контактным соединением.
• Проведите зачистку резьбового соединения и корпуса.
• Соберите и установите патрон на место его эксплуатации.
• Вкрутите цоколь лампы
• Замкните электрическую сеть при помощи выключателя.

В случае если проблему не удалось решить, обратитесь за помощью к электрику.

Выбор патрона

При выборе данного изделия, прежде всего, следует отдавать предпочтение известному и проверенному бренду.

Во избежание трудностей с креплением конструкция нового патрона должна отвечать типу изделия, ранее используемому в люстре. Преимущество лучше отдать изделию из керамики ввиду его надежности в процессе эксплуатации.

Основные требования выбора:

• мощность лампы, которую планируется подключать;
• соответствующий типу патрона диаметр;
• маркировка;
• параметры: размеры, мощность;
• цена не должна быть слишком низкой.

Стоимость зависит от многих факторов, в частности от типа изделия и его производителя. Сегодня рынок предоставляет потребителю широкий выбор как российских, так и импортных марок.

Диапазон цен довольно велик:

1. Тип Е27:


   • отечественного производства – 25 рублей;
   • Китай – 45 рублей;
   • Италия – 130 рублей.
2. Тип Е14:


   • отечественного производства – 20 рублей;
   • Китай – 20 рублей;
   • Италия – 90 рублей.
3. Для галогенных ламп:


   • отечественного производства – 15 рублей;
   • Китай – 30 рублей;
   • Италия – 150 рублей.

Типы патронов для осветительных электроприборов

Не секрет, что патрон для лампочек может иметь любую конфигурацию, вследствие чего существует разделение этого элемента на 4 больших категории.

1. Патрон с резьбой, имеющий диаметр 27 мм. Чаще всего применяется в типовых квартирах и частных домах, так как такой образец оснащен самым обычным цоколем и подходит для стандартного источника освещения.
2. 14-миллиметровый резьбовой патрон. Используется данный тип в приборах, оборудованных небольшими по размеру лампами накаливания. Такое освещение обычно является зональным, то есть не общим, поскольку радиус действия подобного оборудования не является большим.
3. Патрон с диаметром, равным 40 мм. Основные лампы для таких образцов – крупногабаритные модели с большой мощностью (500 Вт и более). Сфера применения подобного оборудования – наружное освещение (улицы, дороги).
4. Особый тип, именуемый байонетным, отличается стойкостью даже к самым сильным вибрациям. Такие элементы очень часто применяются для транспорта, кроме того, от иных резьбовых образцов они отличаются тем, что не вкручиваются по стандартному принципу, а вставляются, так как в связи с большими нагрузками и вибрацией стандартный патрон может элементарно выпасть.

Строение патрона для лампочек

Электропатрон состоит из сердечника, винтового зажима, прижимного контакта, резьбы и корпуса. Как правило, корпус цилиндрический. На него крепится гильза, имеющая эдисоновскую резьбу, донышко с керамическим вкладышем. Контакты с планками нужны, чтобы передавать напряжение к цоколю. Для повышения безопасности во время эксплуатации на цоколь подается фаза, уменьшающая соприкосновение тока и возгорание.

Сердечник

Сердечник нередко состоит из керамики, пластмассы и карболита. Стоит отметить, что из всех существующих материалов, карболит является самым надежным из них. Он прилично нагревает осветительные лампы, но работает с малыми энергозатратами. Не способен плавится, поскольку создан из фосфора. В зависимости от вида патрона, сердечник бывает толстым, плоским, двойным и тому подобное.

Сердечник как неотъемлемая патронная часть

Винтовой зажим

Винтовой зажим или клеммы — элементы, которые предназначены для соединения проводниковых и клеммных элементов, бывают в лампочках типа О, U и С. Нередко можно встретить ножевую клемму, соединительную муфту с лепестком и другие модели. Интересно отметить, что у патронов современного типа они находятся снаружи. Не нужно искать его о внутренней части.

В случае с винтовым патроном, подсоединять провода к нему можно соединением ко вкладышу из керамики, где уже смонтированы латунные контакты. Также это можно сделать клеммными колодками и безвинтовым методом. В последнем случае это возможно, где патроны не имеют пластик.

Важно! В момент подсоединения проводов к части патрона, фаза должна быть подключена к контакту светового цоколя по центру. Благодаря такому подключению, в момент вкручивания и выкручивания, короткого замыкания не произойдет

Прижимной контакт

Прижимным контактом называется тот, который был получен прижатием металла к полупроводниковому элементу или металлу. На данный момент во всех цоколях используются латунь как основной материал. Для повышения безопасности при работе, на центральный цокольный контакт подается фаза, уменьшающая вероятность того, что он соприкоснется с током. Стоит отметить, что контакты прижимные у всех моделей патронов разные. К примеру, у штыревых вставных моделей G4 и G8 их два, а у патрона G9 одна петля как контакт. У G24 четыре вставных контакта, поскольку он предназначен для разных цилиндрических люминесцентных ламп со светодиодами. Есть вовсе бесконтактные модели.

Вам это будет интересно Рейтинг лучший инфракрасных обогревателей

Прижимной контакт как неотъемлемая патронная часть

Резьба

Резьба цоколя — неотъемлемый элемент всего патрона. На данный момент существует 10 размеров резьбы Эдисона. Все они представлены выше. Каждая резьба создана для конкретного предназначения. Существуют модели для промышленности и коммерческой деятельности, освещения улиц и магистралей, а есть обычные бытовые элементы с большой или малой мощностью. Некоторые из них создаются с учетом температуры, в которой они будут использоваться. К примеру, есть отдельно элементы для работы в холодильнике или морозильной камеры фабрики. Есть модели, которые не бояться осадков в виде снега и дождей и используются исключительно на улице.

Резьба имеет свое конкретное предназначение

Корпус

Стандартная длина штифа от 0,64 миллиметров до 0,9 в В типах. Бывает представлен корпус, где есть гибкое присоединение, фокусирующее, с утопленным контактом, цилиндрическое, безштифтовое, цилиндрическое с коническим концом

Важно отметить, что керамический корпус, представленный сегодня на рынке в большом количестве, создается из жаропрочного материала, способного выдерживать большой нагрев. Часто он имеет единый неразбираемый вид, куда встроена резьбовая гильза

Обратите внимание! Подключение керамического агрегата к сети осуществляется с помощью винтовых клеммовых зажимов, располагающихся по центру данного патрона. Делается это обыкновенной отверткой

Корпус с гибким присоединением

Корпус с гибким присоединением

Источник

Ремонт разборного электрического патрона

Неработающие электрические патроны в некоторых, несложных случаях, вполне могут быть самостоятельно отремонтированы:

Разобрать корпус и произвести осмотр контактов, расположенных под откручиваемой крышкой.
Произвести проверку медных контактных пластин на отгиб, окисление или покрытие ржавчиной, образующейся в процессе эксплуатации в помещениях с повышенными показателями влажности.
Зачистка контактов при помощи наждачной бумаги или тонкого напильника, а также осторожный подгиб контактов до нужного уровня.
Осмотр контактных винтовых крепежей, расположенных с обратной стороны керамической донной части, их подчистка и осторожное подтягивание.

Успешность проведенных ремонтных работ определяется тестированием после вкручивания и включения лампочки.

Цоколь Эдисона

Самым старым прибором, обеспечивающим соединение с осветительным прибором, является цоколь Эдисона. Представляет он собой устройство с винтовой резьбой, вкручивающееся в патрон. Международное обозначение — заглавная буква Е. Двухзначная цифра после буквы указывает на диаметр изделия в миллиметрах. Так, обозначение цоколя E14 говорит о том, что он винтовой с диаметром 14 мм. Классификация размеров подразделяется на:

• большие GES — Е40;
• средние ES — для ламп с винтовым элементом типа Е26 (110 В — для американского рынка) и Е27;
• миниатюрные MES диаметром Е10 и Е12;
• малые (миньоны) SES — применяются в лампе, диаметр цоколя которой равен 14 и 17 мм (для энергетических систем с 110 В);
• микроцоколь LES — ламповые изделия с ввинчивающимся элементом Е5.

Применяются эти конструктивные элементы чаще всего в лампах накаливания и используются для освещения улиц и помещений. Помимо этого, их нередко можно увидеть в бытовых приборах. Промышленность предлагает большое разнообразие осветительных ламп с винтовым цоколем. Они бывают грушевидными, похожими на каплю, круглыми, свечеобразными, в форме гриба, матовыми и зеркальными.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Заключение

При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.

Изделие – важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!

Ремонт или замена патрона электролампы.

Вызывать электрика для замены патрона электролампы или заменить патрон самому?

Если Вы решили заменить или отремонтировать сами, то необходимо учитывать некоторые особенности.

Первая особенность
.

После того, как отключили выключатель, перед началом работы с патроном проверьте напряжение на его контактах (или на питающих проводах). Иногда встречаются ошибки в схеме подключения выключателя — через выключатель к лампе подключен нулевой провод (вместо фазного), а фазный провод подключен непосредственно к патрону. При такой схеме, при отключенном выключателе на одной из полюсов патрона остается напряжение. Будьте осторожны!

Вторая особенность.
Если перестали гореть лампочки в ванной, в туалете или на кухне — не спешите менять патрон. Во влажных и сырых помещениях, как правило, окисляются соединения и контакты

Очистите контакты, проверьте наличие напряжения пробником — отверткой (осторожно — не замкните полюса)

Третья особенность.
Низкое качество недорогих патронов. В отличие от старых отечественных патронов, недорогие новые патроны ненадежны. Узкое их место — контакты (центральный и боковой). Из-за нагрева и присутствия влаги происходит окисление деталей, точнее соединений между ними.

Как обнаружить дефект?

• В отключенном положении выключателя открутить и вынуть из патрона лампочку.
• Если лампа разбита, используя инструмент с изолированной ручкой, аккуратно, выкручиваем цоколь. Убеждаемся в исправности (неисправности) патрона — вворачиваем лампу, включаем свет — не горит. Отключаем выключатель, выкручиваем лампу. Разбираем или снимаем патрон.
• Открутить наружный цилиндрический корпус патрона (но есть цельные конструкции патрона — тогда патрон можно снять с крепления отвернув 2 винта — см. фото).
• Внимательно осмотреть, проверить цельность центрального и бокового контактов. Если они имеют дефекты (обгорели, мех. повреждения), то необходимо заменить патрон целиком.

Как заменить патрон?Для замены патрона необходимо знать их конструкцию. Имеются 4 самых распространенных конструкции патронов:

1. Отечественный — карболитовый, цоколь Е-27. Разборный, корпус из карболита, вкладыши фарфоровые. Надежны в работе. Поэтому, можно заменить отдельный поврежденный узел. См. фото.
2. Керамические «Китайской» конструкции, цоколь Е-27. Неразборные. Крепятся на поверхность 2-мя винтами. Контактные пластинки соединены с клеммными контактами заклепками (самый ненадежный узел). При повреждении любого узла — необходимо заменить патрон. См. фото.

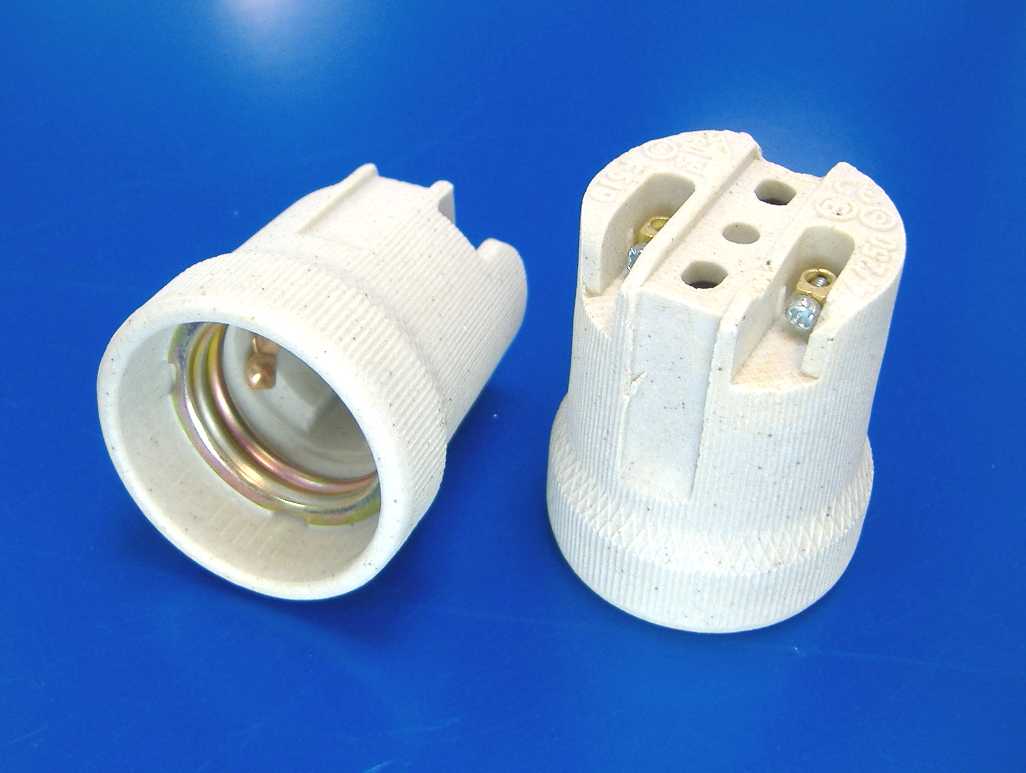

3. Керамические отечественной конструкции, цоколь Е-27. Корпус фарфоровый, разборный из двух половин. Резьбы из запрессованного металла или из фарфора. Бывают подвесные, торцевые и уличные с ушками для подвески. Разборка или замена таких патронов не требует особых навыков.

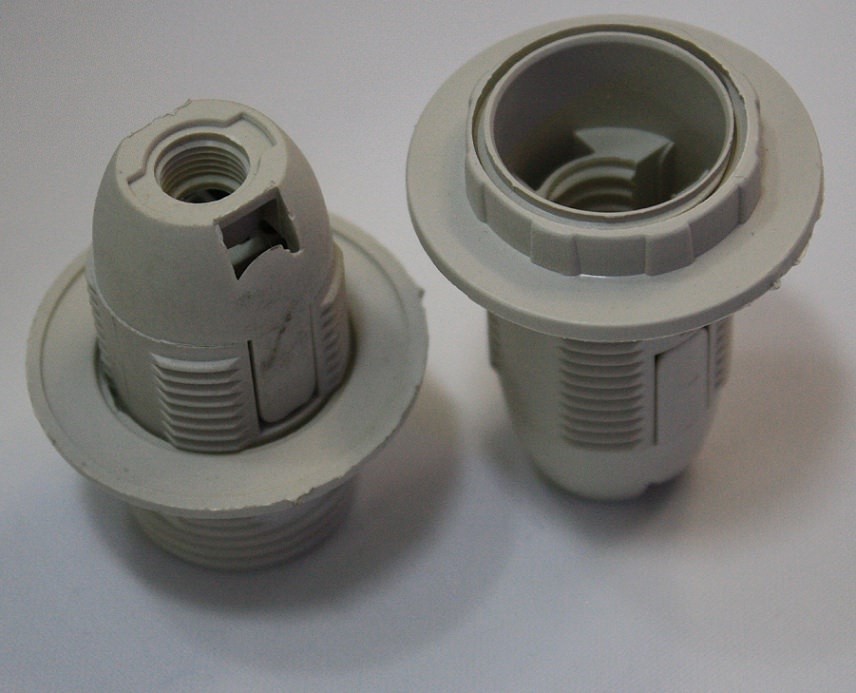

4. Пластмассовые с торцевым креплением, цоколь Е-14. Половинки корпуса фиксируются на пластиковых защелках. Питающие провода крепятся пружинными или винтовыми зажимами. У таких патронов пластина, проходящая во впадине пластмассовой резьбы, плохо контактирует с корпусом цоколя. Латунная пластина и алюминиевый цоколь окисляются, сжимающие усилие между ними ослабевает и контакт ухудшается. Поэтому, при ремонтах патрон целесообразно заменить на новый.
