Как выбрать заводскую модель
Главный показатель фабричного агрегата – это мощность. Для своего дома владелец может сделать достаточно точные расчеты, с помощью калькулятора онлайн. Он есть на официальных порталах большинства изготовителей.
При вычислении нагрузки учитываются параметры:
- Расположение устройства;
- Площадь дома;
- Время работы агрегата;
- Материалы, использованные при изготовлении;
- Условия установки (теплоизоляция и количество стен, высота потолков, степень обогрева погреба и чердака, число, габариты окон).
Устройство печного агрегата не отличается высокой сложностью. Главное здесь – учесть все нюансы. Если конструкция предусмотрена из кирпича, то лучше всего ее обустраивать на стадии строительства дома.
Чтобы не зависеть от электричества, организуют естественную циркуляцию. Теплообменник и контур обычно выполняют из стали, она выдерживает высокие температуры и обеспечит максимально возможный КПД. Можно изготовить конструкцию своими руками или приобрести в магазине подходящий вариант.
Как подключить отопление?
На выходной трубе устанавливают коллектор, через который будет подниматься теплоноситель. Пар доходит до расширительного бака, который устанавливают в наивысшей точке дома. Из него выходит подающая труба; делают её под наклоном 1 мм на погонный метр. Если помещений много, то теплоноситель поступает в коллектор, из которого происходит распределение пара по отводам, ведущим к отопительным приборам, радиаторам.
Из каждого радиатора внизу монтируют выход для конденсата. Жидкость собирается в общем конденсатопроводе. Его устанавливают под наклоном к печи. Чтобы вода не скапливалась в трубах, предусматривают накопительный бачок. Из него жидкость нагнетается в теплообменник с помощью циркуляционного насоса. Диаметр труб в магистрали 32 мм.

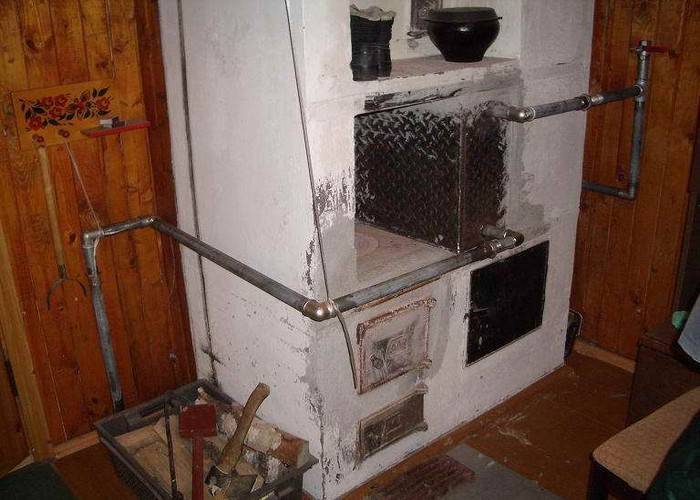

Источником парового отопления могут быть дровяные печи. Их выстраивают из кирпича или металлического материала. Большое количество топок с металлическим корпусом и водяным контуром предлагают производители. Хорошим вариантом для системы отопления могут быть печи-камины. Они по достоинству украсят интерьер дома.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
Как правильно рассчитать паровую систему
Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.
Есть два варианта:
- произвести расчет основных компонентов парового отопления своими силами;
- обратиться за помощью к профессионалу – проектировщику.
Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.
Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.
Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.
При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление
Радиаторы подбирают в зависимости от требуемой мощности
Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром
Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть
Сравнительный обзор разных радиаторов отопления и рекомендации по их выбору приведены в этой статье.
Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.
Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди
Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.
Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.
Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.
Сначала надо вычислить площадь отдельных помещений:
- 1-я комната: 5*2,95=14,75 м2;
- 2-я комната: 3*2,45=7,35 м2;
- 3-я комната: 2*5,4=10,8 м2.
Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.
Теперь полученный объем надо умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.
Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.
Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве
Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.
Монтаж на базе дровяной печи
Если проект составлен, пора запастись нужными материалами и инструментами. Рассчитать необходимое количество элементов системы позволит составленный ранее проект. На нем должны быть отмечены все повороты, соединения, тройники, места установки радиаторов и т.д. Кроме того, необходимо приобрести хомуты для труб, а также кронштейны, на которых будут установлены радиаторы.
Длина труб также просчитывается по схеме. Чтобы при необходимости уменьшить давление пара в системе, понадобится редукционный клапан. Гидравлический затвор нужен, чтобы обеспечить возможность полного осушения системы для очистки, технического обслуживания или ремонта.
Перед каждым радиатором рекомендуется установить запорный кран, который позволит отключить его для ремонта, промывки или замены. Также на радиаторы устанавливают краны Маевского, чтобы спустить попавший в систему воздух. Хотя пар и является газообразной, а не жидкой субстанцией, наличие воздуха в системе может негативно отразиться на ее эффективности.
Чтобы процесс конденсации происходил именно в радиаторах, а не в накопителе или в стояке, рекомендуется установить на выходе тройник с пробкой, через который будет проходить только вода. Если запланирован монтаж системы с принудительной циркуляцией, понадобится циркуляционный насос. Кроме того, нужна емкость для сбора сконденсировавшейся влаги.
Самотечные системы в таких устройствах не нуждаются. Но труба, по которой вода направляется к теплообменнику, должна быть достаточно широкой, чтобы обеспечить быстрое перемещение жидкости для дальнейшего нагрева.
Кроме обычного монтажного инструмента обязательно понадобится сварочный аппарат для соединения медных труб. Конструкции из оцинкованной стали обычно имеют резьбовые соединения, которые следует тщательно уплотнить. Если планируется монтаж парового отопления от печи, то начать придется с изготовления теплообменника.

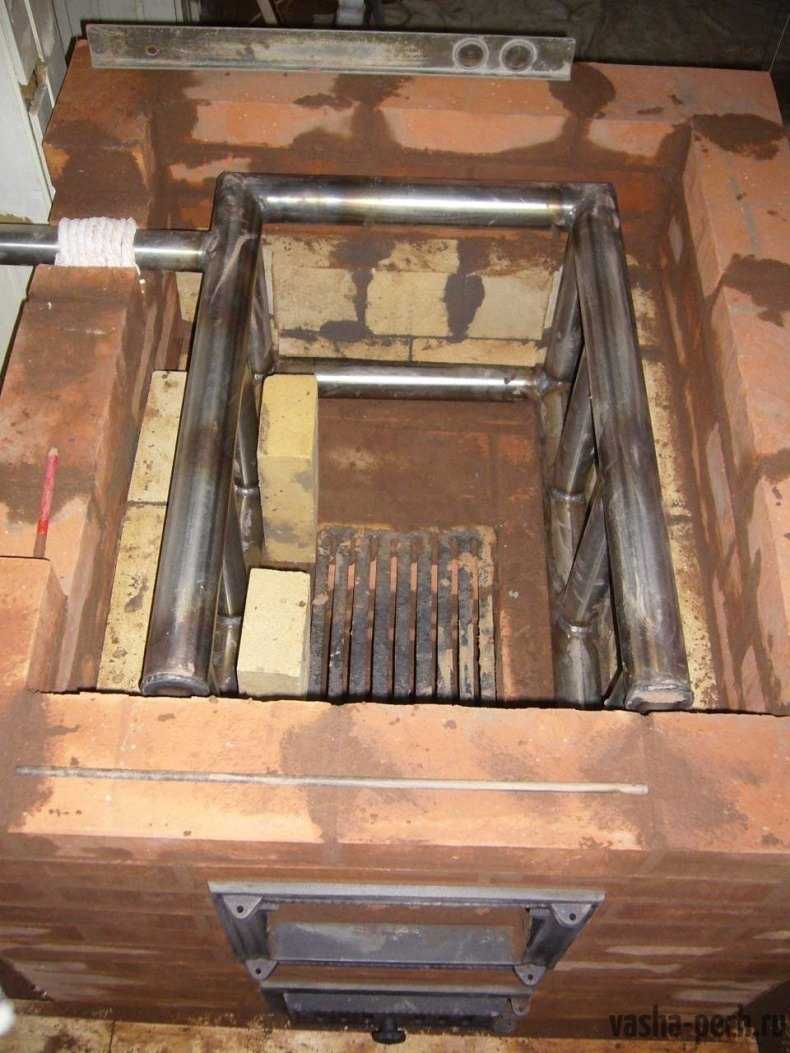

Его варят из металлических труб толщиной 2,5-3 мм или даже немного толще. Теплообменник можно сделать как в виде змеевика, так и в любой другой форме. Главное, чтобы устройство поместилось внутри дровяной печи, а также, чтобы его поверхность была достаточно большой для прогрева воды и образования пара.
Качество сварки теплообменника должно быть без преувеличения идеальным. Даже микроскопические каверны в швах недопустимы, поскольку устройство будет подвергаться воздействию повышенного давления от горячего пара. После того, как теплообменник готов к установке, следует проверить каждый сварной шов.
Для этого сначала все швы намазывают белым мелом. После этого одно из отверстий теплообменника закрывают, а во второе заливают керосин до тех пор, пока устройство не будет заполнено до верха. Теперь нужно немного подождать, а затем оценить состояние швов. Если имеются трещины, сквозь них просочится керосин, и в таких местах мел потемнеет.
Выявленные огрехи исправляют, а затем проверку проводят повторно, чтобы убедиться в целостности устройства. Теперь его следует промыть, а затем начать кладку дровяной печи. Теплообменник надежно встраивают в топку, а к его вводу и выводу присоединяют трубы, которые затем используют для соединения теплообменника с отопительной системой дома.
Кладку печи завершают в обычном для таких сооружений порядке. Затем выполняют монтаж труб и радиаторов отопительной системы в соответствии с проектом, составленным ранее. Сначала устанавливают радиаторы, используя при этом кронштейны, которые погасят шум от работы парового отопления.
На каждый радиатор устанавливают краны Маевского, чтобы можно было выпустить воздух. Запорных кранов понадобится на один больше, чем радиаторов, поскольку нужно установит один общий запорный кран в самом начале системы. Перед этим краном ставят также редукционный клапан и редукционно-охладительную установку.
В конце, если это предусмотрено проектом, устанавливают накопитель для теплоносителя и циркуляционный насос. Для систем, устроенных с естественной, а не принудительной циркуляцией, бак и насос не нужны. Но трубе, которая ведет к теплообменнику, нужно придать небольшой уклон, примерно 3 мм на каждый метр.
Системы с паровым котлом монтируют примерно так же: в соответствии с проектом и с поправкой на особенности оборудования. Например, редукционный клапан и охладитель, скорее всего, не понадобятся, поскольку система контроля за давлением и температурой пара уже встроена в котел.
Схема парового отопления
По большому счету, схемы систем отопления для пара и воды практически одинаковы. Только в случае с паром усложняется подключение к котлу, появляется дополнительная накопительная емкость для конденсата (ресивер) и аппараты водоподготовки, что и продемонстрировано на схеме:
Независимо от того, своими руками вы собираетесь монтировать отопление, или нанимать специалистов, мы представим 5 аргументов, почему оно не должно быть паровым:
- паровое отопление травмоопасно: разогретые до 130 ºС радиаторы и трубы – источник ожогов для вас и ваших детей;
- отсутствие экономии: осуществлять регулирование температуры в помещениях, обогреваемых паром, практически невозможно;
- покупка и монтаж паровых котлов, а также специальной арматуры обходится гораздо дороже традиционных водяных систем;
- ввод в эксплуатацию оборудования, производящего пар, требует разрешения от соответствующих органов контроля;
- оборудование для генерации пара является источником повышенной опасности. Его сфера применения – промышленное производство.
Преимущества и недостатки парового отопления
Паровая система отопления работает на:
- Газу;
- Угле;
- Дровах.
В целом, это оборудование, как и любое другое, обладает своими плюсами и минусами, которые нужно учитывать при желании обустроить свое жилье теплом и комфортными условиями пребывания. К достоинствам относят следующие качества.
- Доступная цена, что актуально для многих потребителей.
- Низкий показатель теплопотери, что делает технологию высоко экономичной и позволяет снижать затраты на обогрев помещений.
- Высокий уровень теплоотдачи, что позволяет оперативно обогревать даже большие здания.
Есть и недостатки.
- Сильная шумность при функционировании котла, во время заполнения труб и радиаторов паром. Решить проблему можно, если котельная установка будет размещена в специальной комнате, а трубы покрыты шумоизоляционным материалом.
- Высокая температура батарей. Это может стать причиной ожогов. Предотвратить такие последствия помогут декоративные решетки из сырья, устойчивого перед нагревом.
- Отсутствует плавная регулировка температуры, а потому, чтобы остудить воздух в комнатах нужно отключить всю систему. Решение – выбор современных котлов, снабженных всеми необходимыми функциями.
- Низкая безопасность. Решение – выбор качественного котельного оборудования, заказ проектирования системы у специалистов, имеющих опыт в такой сфере деятельности.
Отопление паром своими руками
Конструктивные особенности печи с контуром
Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.
Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.
Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.
https://youtube.com/watch?v=aUj_c4Eb9Bk
Конструктивно печной котел представлен двумя видами:
- Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
- Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.
Паровое отопление в частном доме
Применяемые отопления, в частных домах, весьма разнообразны. Оно может быть паровым, водяным, отопление с применением электрических приборов. Какой способ считается наиболее эффективным? Это зависит от каждого конкретного случая. В данном случае мы рассмотрим паровое отопление в частном доме.
Уже само название говорит нам, что принцип работы парового отопления основан на процессе циркуляции пара в отопительной системе. Вода нагревается специальным нагревательным приборам да состояние пара, который затем по магистралям доставляется до обогревательных приборов и таким образом отапливается помещение.
Данный вид не столь популярен, однако является востребованным и его применение не менее актуально, благодаря своей эффективности и простоте в эксплуатации.
Преимущества и недостатки парового отопления в частном доме
К преимуществам данного типа отопления можно отнести:
- использование труб небольшого диаметра;
- совсем незначительные теплопотери;
- быстрое нагревание теплосистемы;
Все это позволяет значительно экономить при монтаже паровой системы, сделайте ее компактной и эстетической. Благодаря большой теплопроводности достигается быстрое обогревание помещения. А применение труб небольшого диаметра, позволит Вам значительно сэкономить средства.
Однако наряду и с преимуществами, есть и весьма существенные недостатки, на которые следует обратить внимание при выборе системы отопления:
- низкая долговечность;
- риск получения термических ожогов, при соприкосновении с обогревательными элементами;
- затруднен контроль и регулировка ;
- повышенная шумность.
Трубопроводы, при паровом отоплении, имеют высокую температуру нагрева, которая может достигать более 1000 С
В связи с этим нужно проявить максимум внимание безопасности такого вида отопительной системы. Особенно при монтировании ее в помещении, где есть маленькие дети!
Схема парового отопления частного дома
Как и любое строительство, будь то грандиозное, или же маленькое, начинается с проекта, так и схема парового отопления в частном доме, в идеальном варианте, должна составляться на стадии проектирования его строительства, учитывая специфику теплоносителя.
От правильности ее проектирования и будет в дальнейшем зависеть работа всей системы отопления.
Как правило, она состоит из:
- котла — преобразователя воды в пар;
- трубопроводов, по которым движется агрессивная среда;
- отопителей;
- запорной арматуры;
- приборов для контроля.
В зависимости от того, как конденсат возвращается в котел, система бывает открытого типа и закрытого. Для закрытой системы характерен возврат конденсата самотеком, через широкую трубу. При открытой — конденсат, скопившейся в специальном баке, перекачивается насосом.
Возможен однотрубный и двухтрубный вариант отопительной системы. Однотрубный — является более экономически выгодным и прост в монтировании. Однако при двухтрубной системе создается меньше шума, при циркуляция теплоносителя.
Котел парового отопления
Самым главным составляющим системы отопления, конечно же, является котел. Он должен наиболее эффективно выполнять свою функцию. К его выбору нужно подойти очень тщательно.
В зависимости от отапливаемой площади помещения, должен быть подобран и соответствующий мощности котел.
Если мощности будет недостаточно, то помещение будет плохо обогреваться. Большая мощность котла приведет к перерасходу топлива.
Трубы для парового отопления
Выбор трубопроводов для парового отопления зависит от возможностей и пожеланий владельца жилого помещения.
Обычно они бывают
- стальные, что позволяет вести сварочные работы. Они относительно дешевые и прочные в эксплуатации. Но у них низкая антикоррозийная стойкость
- оцинкованные и нержавеющие. Они обладают повышенной коррозионной стойкостью. Но и значительно превосходят в цене;
- медные трубы очень хорошо выдерживает повышенное давление и температуру. Монтируется они посредством пайки. Их можно смело заделывать стену. Однако, они являются дорогостоящих вариантом трубопроводов;
- металлопластиковые и полипропиленовые трубы постепенно вытесняет все вышеперечисленные. Они легче и с ними удобнее работать. Они не требуют покраски и присоединении их не нужно пользоваться сваркой.
Важно учесть
Если вы решили смонтировать паровое отопление своими руками , то необходимо учитывать все нюансы данной системы.
В этом видео Вы познакомитесь с некоторыми особенностями паровой системы отопления
Какие могут быть специфики
Как и любая иная система отопления, паровое теплоснабжение при помощи печи на дровах имеет определенные минусы. Правильно будет применить даже не данное слово и сменить его на специфики, которые могут для некоторых показаться неудобными:
Порой печь размещена в соседнем здании. Это не редкость, но решение нашлось
Необходимо только уделять большое внимание должному теплоизолированию трубопровода, который станет объединять дом и здание с печкой. В другом случае очень много тепла будет теряться.
Тепловой носитель в системе может разогреваться выше 100 градусов
Связывают это с тем, что в закрытом пространстве давление при нагреве становится больше и, исходя из этого, увеличивается температура. Завершение подачи дров или угля не снимает проблематику, потушить печь тоже не вариант. Довольно будет просто приоткрыть камеру сгорания печи и полностью закрыть поддувало, чтобы температура изнутри системы стабилизировалась. Это некомфортно, но вполне можно обучиться определять нужное кол-во топлива для единоразового применения.
Отсутствие автоматики значит невозможность самостоятельной работы. Для поддержки нужной температуры понадобится либо согласиться с тем, что до самого утра трубы и отопительные приборы охлаждаются почти что полностью, либо среди ночи прибавлять новую порцию топлива. Это тоже некомфортно, хотя и некритично.
Риск задымления помещения, где расположена печь, достаточно большой. Невысокое атмосферное давление, грязный дымотвод, сырые дрова, плохого качества уголь – данные моменты могут принести собственную долю неприятностей.
Схема устройства печи на дровах и системы обогрева
Экономичное отопление частного дома — как сделать самое экономичное отопление частного дома своими руками
Какое отопление в частном доме самое экономичное?
Жители многоэтажек привыкли к дорогому централизованному отоплению, редко кто решается перейти на автономное. Владельцы частных домов имеют возможность выбрать наиболее экономичный тип отопления и смонтировать систему своими руками.
Системы отопления
Методы обогрева помещения различаются по виду теплоносителя, используемого для отдачи тепла. Основными типами обогрева считаются следующие:
- водяное
- воздушное.
- электрическое
Также стоит упомянуть об обогреве открытым огнем. Для частного дома может быть актуален камин, который можно сложить своими руками, но его нельзя рассматривать в качестве единственного источника обогрева, так как тепло будет только в непосредственной близости от огня.
Для нагревания применяют различные виды топлива: газ, жидкое и твердое топливо, электрическую энергию. Выбор зависит от вида системы отопления, которая своими руками будет организована в частном доме.
Для экономии средств на обогрев помещения используют различные методы, к самому эффективному можно отнести применение дешевого источника тепла, таким является газ. Хорошие результаты в сохранении средств дает устройство системы «умный дом».
Можно установить систему с погодными датчиками, они будут анализировать внешнюю температуру и менять производимую тепловую мощность котла. Так можно сохранить 6-8% расходов на топливо.
Отдельно стоит остановиться на окупаемости системы обогрева. Для этого затраты на ее устройство своими руками нужно разделить на экономию в ежемесячных расходах. Если показатель окупаемости меньше чем 36 месяцев, то имеет смысл устанавливать такую систему.
Водяное отопление
Такой способ отопления представляет собой единую систему, по которой движется горячая вода. В роли нагревателя используется котел, от которого по всему зданию расходятся трубы. По ним проходит нагретая вода, которая отдает тепло. После этого она опять попадает в котел, где происходит нагрев.
В качестве топлива используются различные природные материалы. Самым популярным является газ, это самое дешевое топливо в стране. Помните, что такие котлы нуждаются в регулярном обслуживании. Если к частному дому не подведен газ, используют твердые горючие материалы: уголь, дрова, паллеты. Их преимущество в автономности – владельцы дома не зависят от поступления энергоносителя извне. Но для хранения необходимо оборудовать сухое помещение.
После газовых котлов самыми популярными считаются электрические. Их мощность зависит от размеров дома. При выборе котла такого вида ориентируйтесь на данные из таблицы:
Площадь дома, м2 | Мощность оборудования, кВт |
60-200 | до 25 |
200-300 | 25-35 |
300-600 | 35-60 |
600-1200 | 60-100 |
Эта система отопления может быть основана не только на воде, но и на антифризе. В нее включают различные сопутствующие элементы: расширительный бачок для сбора лишней воды, терморегуляторы. Иногда систему оснащают насосом, который обеспечивает принудительное обращение жидкости.
Воздушное отопление
Систему обогрева такого типа можно организовать своими руками только на этапе строительства частного дома. Ее действие основано на свойствах воздуха опускаться или подниматься в зависимости от температуры нагрева. Процесс выглядит так:
- теплогенератор греет воздух
- теплый воздух по воздуховодам поднимается в помещение и выходит в самом верху комнаты
- прохладный воздух вытесняется в воздуховоды, ведущие к генератору
Монтаж
Прогретая печка хорошо протапливает помещение и не коптит, однако продукты сгорания представляют опасность для человека. В связи с этим печь и дымовые каналы должен сделать специалист, знающий свое дело. И все же с главными принципами установки такого оборудования ознакомиться не помешает и владельцу дома.
https://youtube.com/watch?v=PXNy0pvXYEk
Расположение
Как и при установке любого отопительного другого оборудования, сначала нужно сделать проект, в котором следует указать расположение печи и расчетные данные. В большинстве случаев используют готовые чертежи и схемы.
Схема расположения системы отопления.
Располагать отопительный прибор следует так, чтобы его задняя стенка также обогревала помещение, т.е. не примыкала к улице. Если лицевая стенка будет направлена в сторону кухни, можно будет использовать печку для приготовления пищи. Камера сгорания должна выходить на веранду или в коридор.
Материалы
Для строительства применяют красный огнеупорный кирпич, который при укладке следует выдержать в воде 2-3 минуты. Кладут кирпич на специальный раствор, приготовленный из глины и воды, в соотношении 1:1. Некачественный раствор может привести к образованию трещин, плохой тяге, задымлению.
Дымоход
Отдельные требования предъявляются к дымоходу. Его канал должен быть герметичным и обеспечивать оптимальную скорость прохождения дыма. Необходимо предусмотреть также возможность очищения его от сажи.
