Что такое пакетный выключатель и где он применяется?

Конструктивные особенности

Конструкция пакетного выключателя

Устроены пакетники электрические очень просто. В их состав входят следующие узлы:

• корпус изделия;
• контактная механическая группа;
• механизм переключения;
• поворотная ручка.

При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.

Разнообразие пакетных выключателей

Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.

Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).

Пакетные выключатели в распределительном щите в подъезде многоэтажного дома

Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:

• в качестве коммутаторов ввода;
• для переключения управляющих цепочек;
• как чисто распределительные коммутационные устройства;
• в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).

Пакетный выключатель: что это такое и для чего нужен

Пакетные выключатели используют для коммутации электрических цепей. При этом они могут использоваться как в цепях постоянного, так и переменного тока, напряжением в 220, 380 В. Однако люди часто путают и по старинке называют «пакетниками» автоматические выключатели, что в корне не верно. Поэтому давайте разбираться что такое и для чего нужны пакетные выключатели, а также чем они отличаются от автоматических выключателей?

Определение

Пакетным выключателем называют коммутационный прибор для включения и выключения электрических цепей, собственно для тех же целей, что и рубильники. Такое название он получил из-за того, что состоит из однотипных элементов (пакетов), собранных на одной оси и закрепленных шпильками. Таким образом на производстве из одинаковых деталей можно собрать коммутационный аппарат с любым количеством полюсов (контактных групп).

Для них характерно поворотное движение устройство рукояти управления и контактов, а не перемещающееся вдоль вертикальной или горизонтальной оси, как в тумблерах, рубильниках и автоматах.

Управление пакетным выключателем осуществляется вручную, то есть он не отключает цепь в случае перегрузки, как это делают автоматические выключатели.

Пакетники бывают разной конструкции и рассчитаны на коммутацию токов различной величины, как вполне бытовые 16А, так и мощные на 200А. При этом срок службы ограничен конструктивными особенностями устройства, так количество циклов включения лежит в пределах 5000-15000 раз.

Устройство

Пакетный выключатель состоит из набора изоляционных пластин и контактных групп, закрепленных на одной оси. Рукоять устанавливается на верхнем конце этой оси и жестко фиксируется в одном из положений. У выключателя обычно два положения («вкл» и «выкл»).

Конструктивно почти аналогичное устройство — это пакетные ПЕРЕКЛЮЧАТЕЛИ, как понятно из названия они нужны для переключения цепей. Обычно у них много контактных групп (пакетов), количество может быть от нескольких до 10-12 штук. На рисунке ниже вы видите пакетные выключатели и переключатели с разным числом пакетов и общее устройство современных изделий.

У пакетных переключателей может быть больше положений, чем просто «включено» и «выключено», причем в каждом из положений либо поочередно замыкаются контакты, либо замыкаются в какой-либо последовательности или группами для реализации определенных схем переключений. Пример изображен на рисунке ниже.

При этом в маркировке конкретного прибора указывается его тип (ПВ – выключатель, ПП – переключатель), исполнение, способ монтажа, схема переключения и прочее. Пример расшифровки маркировки изделий отечественного производства (КЭАЗ) приведен ниже.

Сфера применения

Пакетные выключатели активно использовались в электрощитах квартир для отключения или включения напряжения в квартире. И до сих пор в старом жилом фонде нередко они встречаются. Вариант схемы подключения вы видите ниже.

Однако, в настоящее время вместо них на вводе используются автоматические выключатели или выключатели нагрузки (аналог рубильников).

Также могут выступать в роли выключателей отдельных цепей больших электроустановок, например, для коммутации питания цепей релейной защиты и прочего. Но в настоящее время сложно аргументировать использование пакетных выключателей в качестве вводных коммутационных приборов в электрощитах.

В то время как кулачковые пакетные переключатели активно использовались и будут использоваться, чаще не в бытовых электроустановках, а на производстве. С их помощью удобно делать схемы переключения цепей, способов управления чем-либо (местное, дистанционное), осуществления реверсирования двигателя и переключения его обмоток (разные скорости или звезда-треугольник при пуске и т.д.) и ряд других сложных задач.

На рисунке выше приведен пример использования пакетного переключателя для реверсирования трёхфазного асинхронного двигателя — контакты в 1 и 2 положении переключаются так, что изменяется порядок чередования фаз, в положении 0 — все разомкнуты.

Для чего нужен пакетник

Пакетные выключатели или пакетники представляют собой устройства, используемые в системах, распределяющих и полностью отключающих электроэнергию в доме или квартире. Они предназначены для работы при невысоком напряжении в 440 вольт в сетях постоянного тока.

При использовании пакетников в сетях с переменным током, допустимое рабочее напряжение составляет уже 660 вольт. Существуют модели, предназначенные для контроля нагрузки в электрических цепях повышенной мощности.

Отключение прибора выполняется вручную, с помощью рычага. В результате, происходит переключение клемм, разъединение или соединение контактов. Пакетные выключатели устанавливаются в распределительных щитах и могут использоваться в качестве вводных выключателей.

Устройство и принцип работы

Основное предназначение пакетных выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.

Пакетники оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетника напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.

Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.

Пакетники имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.

Пакетный выключатель

Для управления этим устройством нужно повернуть небольшую рукоять на корпусе. Оно используется в сетях, где ток может быть постоянным и переменным, и в цепях с разным значением напряжения тока. Его можно найти в старых щитках.

Так, можно контролировать режимы управления цепью.

Пакетный переключатель может быть на одну фазу и на три фазы, хотя правильнее было бы разделять приборы на число плюсов.

Сегодня пакетные переключатели до сих пор используются в домах старой постройки. Благодаря им можно контролировать работу электрической цепи в квартире.

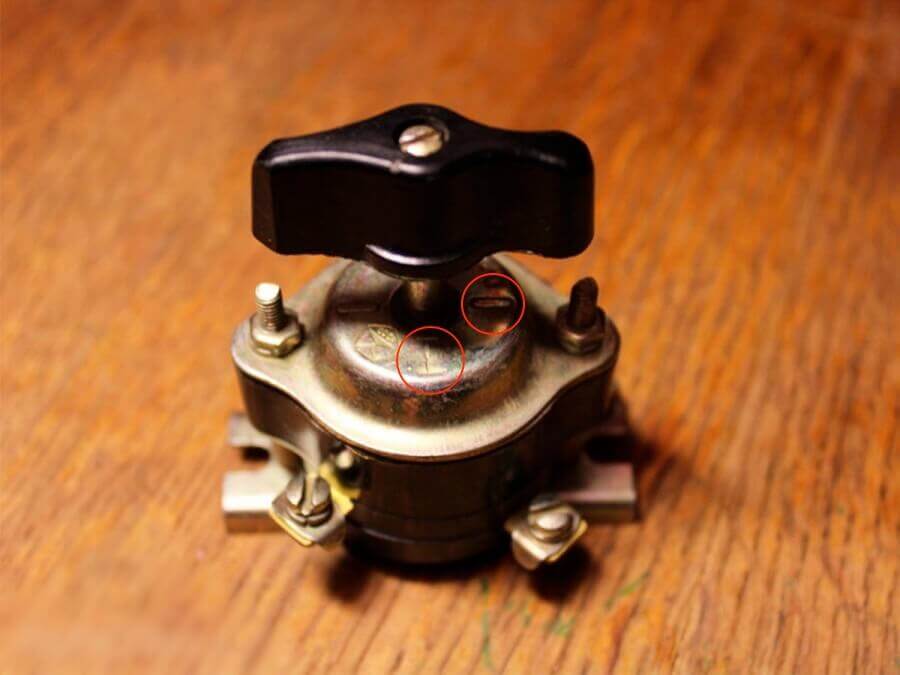

Как понять, включен пакетный переключатель или нет: на корпусе рядом с ручкой есть значения.

Иногда в ГОСТе пакетный переключатель выглядит как разъединитель с плюсами, связанными механически.

Там же можно найти обозначения элементов пакетника:

План подключения может быть таким:

Требования к кабелю

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

конструкция и принцип действия :: SYL.ru

Пакетные выключатели – аппараты, предназначенные для соединения электрических контактов, их включения и выключения в бытовых низковольтных линиях. Номинальное рабочее напряжение переменного тока до 380 В , постоянного – до 220 В, рабочая частота 50, 60 и до 400 Гц. Прибор не относится к высокоэффективным защитным приборам, но благодаря своей простоте и ценовой доступности пользуется широким спросом среди потребителей.

Сфера применения

Пакетный выключатель можно встретить:

• В электрических щитах, пультах, работающих с низковольтным постоянным и переменным током.
• В бытовых электрических сетях, в коммутационных аппаратах с ручным приводом для нечастого пользования.
• Для подключения/отключения двигателей или отдельных приборов, работу которых необходимо контролировать отдельно выведенной аппаратурой, в том числе и сигнализацию.

Конструкция

Пакетные выключатели могут иметь несколько рабочих полюсов (до 4 штук). В зависимости от их количества включает соответствующее число коммутационных пакетов, которые имеют контакты двигающиеся и стационарные.

Контакты, находящиеся в движении, зафиксированы на заизолированном подвижном поворотном штыре (один поворот выполняется на 90°).

Стационарные контакты имеют форму ножей и установлены в пластиковых шайбах.

Пакетный выключатель ПВ внешне похож на маленькую бочку с выводами и рукояткой.

Подвижные и неподвижные контакты имеют фибровые шайбы. В конструкцию входят пружины, которые позволяют производить коммутацию с одной и той же скоростью, независимо от скорости вращения рукоятки.

Корпус представляет собой комплект деталей, включающий шайбы, шпильки и другие мелкие комплектующие.

Принцип работы прост. При повороте рукоятки в необходимое положение натягивается пружина, и под давлением происходит поворот пружинной шайбы до упорного состояния включения. Крышка имеет фиксаторы, которые стабилизируют положение шайбы. При повороте шайбы осуществляется срабатывание подключенных к ней контактов, что приводит к поступлению электричества в сеть.

Особенность конструкции – это неизолированные вывода, которые при подключенном к сети приборе находятся под напряжением. Перед выполнением работ для предотвращения несчастного случая пакетные выключатели необходимо отключать от сети.

Особенности подключения

Пакетные выключатели имеют неподвижные контакты, которые смещены друг относительно друга, что позволяет выполнять удобное подключение к ним. Клеммы расположены в разных частях корпуса, благодаря чему питающие входящие кабеля располагаются с одной стороны от стягивающих шпилек, а в противоположной – провода, идущие от потребителей. Включение/выключение происходит при изменении положения рукоятки на 90°.

Выключатель пакетный ПВ 3 16А: работа и особенности конструкции

Стандартное обозначение пакетных выключателей (кулачкового типа в виде бочонка) ПВ 3 16 А – “ПВ – Х –УУУ НН хххх хххх”, в котором:

• ПВ – пакетный выключатель;
• Х – количество полюсов. 3 – трехполюсный выключатель;
• УУУ – размер номинального тока. 16-16 А;
• НН – климатическое исполнение по ГОСТ 15150;
• хххх – уровень защиты материала примененного для изготовления корпуса.

Если отсутствует знак IP00: кар.IP30 – карболитовый корпус; пл56-IP56 – применен ударопрочный пластик негорючий; сил56-IP56 – материал силумин.

хххх – способ установки:

1. Закрепляется передней скобой, толщина панели 4мм.
2. Крепление скобой передней, установка за панелью с толщиной 25 мм.
3. Внутришкафное крепление за заднюю скобу.
4. При отсутствии обозначений – установка осуществляется непосредственно за оболочку прибора.

В зависимости от исполнения прибор имеет различные габаритные размеры и массу.

Достоинства и недостатки

Конструкция ПВ имеет малую износостойкость и не предназначена для частого использования. Расчетное количество циклов до 10000.

Пакетный выключатель имеет ряд достоинств:

• Компактность по сравнению с мощными и большегабаритными рубильниками.
• При прекращении подачи питания цепь одновременно разрывается в двух местах.
• Разрыв контакта и тушение дуги происходит практически мгновенно благодаря пружинному механизму.
• Наличие в конструкции фибровых искрогасительных шайб между подвижными контактами. Газ, выделяемый из фибры, при нагревании тушит дугу, продвигаясь через щели пакета аппарата.

Габариты пакетного выключателя позволяют выполнять установку в любых по размеру щитовых. Несмотря на устаревшую конструкцию, надежность и быстрота срабатывания делают прибор и на сегодняшний день популярным и востребованным.

Что такое пакетный выключатель

Пакетный переключатель ПП 2-40/Н2 М1 сил. IP56 EKF PROxima

Несмотря на кажущуюся архаичность, пакетный переключатель по-прежнему применяется в электрических цепях. По своему устройству – это чисто механическое приспособление, управляемое вручную с некоторым усилием. Сложность его коммутации объясняется мощными пружинами, фиксирующими подвижную часть в каждом из рабочих положений.

При его повороте в любую сторону замыкаются две группы механических контактов, а при дальнейшем полуповороте – они же размыкаются. При подключении квартиры, например, одна пара соединителей разрывает (замыкает) цепь подачи фазы на электросчетчик. Одновременно с этим вторая пара делает то же самое с нулевой жилой. Поэтому по своей схеме и функциональному назначению пакетник, устанавливаемый перед электросчетчиком, по сути является вводным устройством.

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.

Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.

Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.

Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.

Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

• пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
• неподвижных контактов, расположенных по кругу;
• подвижных контактов в форме ножей;
• пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3. Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

• по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
• по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
• по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Галерея изображений

Фото из

Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов

Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство

Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений

Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току

Открытый пакетный выключатель

Защищенные и незащищенные пакетники

Пакетник в герметизированном корпусе

Современный стационарный пакетный выключатель

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

• «В» – выключатель;
• «П» – переключатель;
• «П» – пакетный;
•  «Г» – герметичный;
• цифры 1-4 – количество полюсов;
• «Н» – направление (2, 3, 4, а также «Р» — реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.
