Пакетный выключатель: что это такое и для чего нужен + схема подключения

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже. Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Что такое пакетный выключатель и для чего он нужен?

Устаревшим аналогом автоматического выключателя считается так называемый пакетник. Ранее данный аппарат часто использовался для распределения электроэнергии, а в частности полного отключения электричества в квартире.

Из-за своей недолговечности (сгорает при перепадах напряжения), его стали все реже применять для бытовых нужд, однако в производственных целях применение пакетника вполне актуально.

В этой статье мы рассмотрим устройство, назначение и принцип работы пакетного выключателя.

Конструкция

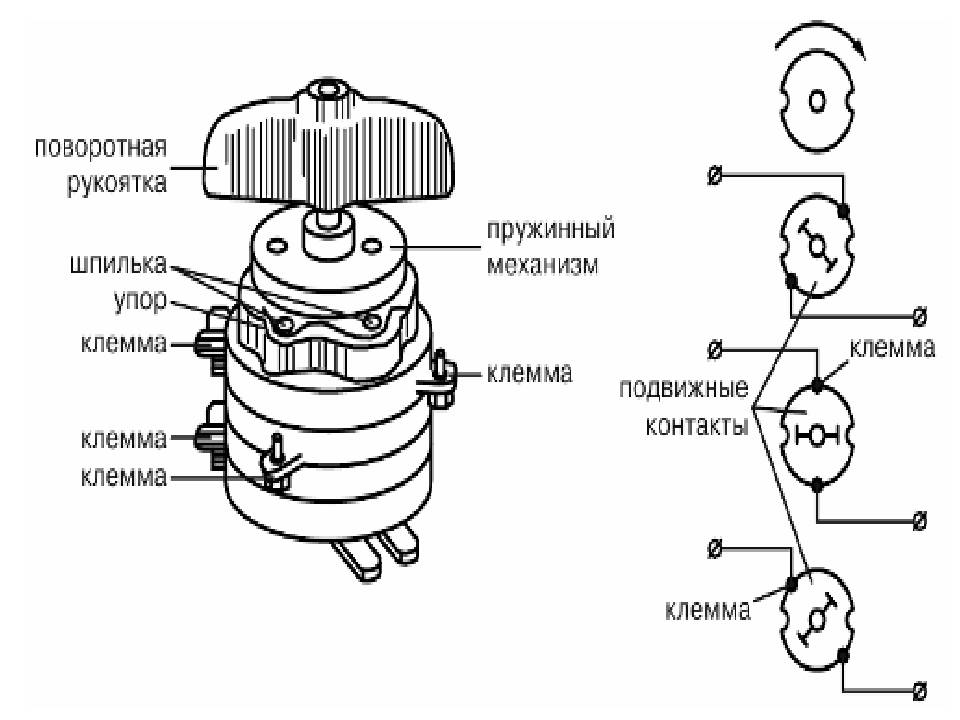

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.

Подробнее об устройстве пакетника вы можете узнать из данного видео:

Принцип действия

Рассмотрим, как работает пакетный выключатель. Итак, оператор, поворачивая рукоятку, приводит в действие подвижные шайбы. Они в свою очередь, передают движение на контактную группу, в результате чего происходит переключение, контакты размыкаются или замыкаются, в зависимости от начального положения.

Дисковые пакетные выключатели имеют два положения рубильника: включено и выключено. Кулачковый переключатель возможно «запрограммировать» и переключение контактов будет зависеть от положения самого переключателя.

Назначение

Выключатель нагрузки — он же дисковый рубильник, из-за одновременной работы набранных в один корпус коммутаторов часто используют как силовой элемент для отключения нагрузки, электрических машин, силовых цепей. Также пакетник нужен для переключения нагрузки от одной питающей цепи к другой (аварийный ввод резерва).

Кулачковый пакетник используется как управляющий переключатель оперативных цепей. Он подает питание на цепи управления в зависимости от положения переключателя, включая и отключая элементы управления.

Область применения

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства.

Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом.

Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

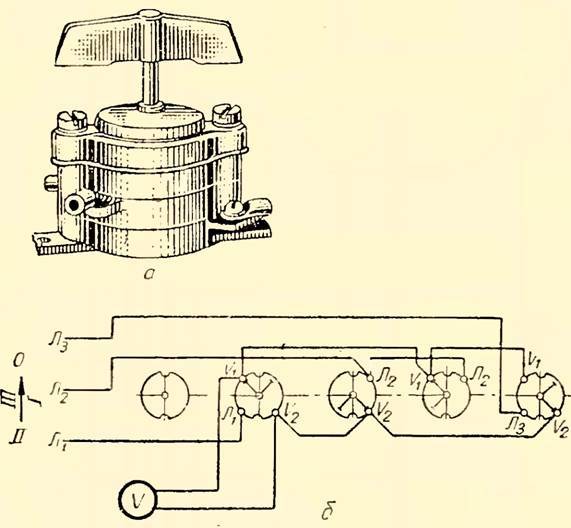

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM.

 В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

• Виды релейной защиты
• Как подключить тепловое реле
• Проверка чередования фаз

Конструкционные особенности пакетника

В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.

Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и  по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.

Сам корпус прибора сборный: его составляют из электроизоляционных шайб, которые скрепляют специальными шпильками. Клеммами подвижных контактов управляют посредством рукояти, которая задействует пружину переключающего механизма

Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.

Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.

Дисковый пакетный выключатель включается-выключается поворотом рукояти строго на 90 градусов. Рубильник может находиться только в двух положениях, в отличие от кулачкового переключателя, где переключение контактов зависит от расположения ручки

Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:

• в качестве выключателей ввода;
• для переключения цепей управления;
• как распределители электротока;
• для управления электродвигателями.

Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.

Описание прибора

Пакетник или пакетный автоматический выключатель типа ПВ 2 16, ПП-10СП 44 МЗБ и ПВ 3 25 – это устройство, предназначенное для распределения электроэнергии и полного отключения электричества в квартире. Его ключевым отличием от автоматического дифференциального выключателя заключается в том, что его нельзя отключить от локальной сети питания. При сильных перепадах напряжения это приспособление может сгореть.

Фото – пакетный выключатель ПВ 2 16

Ранее малогабаритный пакетник монтировался в каждую квартиру и дом, т. к. не было альтернативных методик контроля поступающей энергии, но сейчас его все чаще заменяет двухполюсный или трехполюсный автомат.

В основном, закрытый пакетный переключатель предназначается для работы в электрических системах с небольшим напряжением – до 440 Вольт, реже до 660. Есть также модели, которые могут контролировать нагрузку в более мощных цепях, но они считаются специальными. Как и автоматический выключатель, пакетник имеет рычаг для ручного отключения электроэнергии. Этот ручник переключает клеммы между собой и разъединяет (либо соединяет) контакты.

Фото – двухполюсный ПП

Существуют такие типы выключателей:

Открытые (ПВЗ, ПВМ, ПВП);
Закрытые (ВПЗ-40);
Герметичные (УХЛ4).

Незащищенный открытый переключатель устанавливается в сухих заранее подготовленных местах .Это могут быть железные щитки, ящики и прочие места, где монтируются подобные электрические приборы. Нужно отметить, что данное устройство негативно реагирует на образование пыли или повышение уровня влажности, поэтому его монтируют только в сухих местах. В противном случае контакты могут быть повреждены попаданием на них твердых частиц, в том числе, пыли.

Защищенный выключатель оборудован специальной оболочкой, которая служит корпусом. Такое исполнение позволяет устанавливать устройство вне щитовой, т. к. он предохранен от воздействия влаги и пыли. Помимо того, что контакты защищены от попадания на контакты пыли и грязи, Вы также можете не беспокоиться о случайном прикосновении к токоведущим частям механизма.

Также в продаже есть герметичный или взрывозащищенный пакетник (например, брызгонепроницаемый ВПКМ-3-25). Он изготовлен при помощи сочетания алюминия и пластмассы ПВХ. Это позволяет обеспечить максимально прочное и долговечное покрытие, которое не поддается негативному воздействию влаги и пыли. В отличие от открытой системы, герметичную модель можно устанавливать в любых местах, даже на фасаде здания. Благодаря этому устройство такого типа пользовалось особой популярностью у обладателей частных домов.

Видео: пакетники серии СА25

КОНЦЕВЫЕ И ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ

Концевые выключатели (КВ) – замыкают и размыкают электрическую цепь при возникновении и (или)завершении определенного события. Простейшим примером использования такого прибора является всем известная кнопка включения электрического освещения холодильника.

По принципу действия концевые выключатели можно разделить на:

• контактные (когда событие срабатывания обусловлено механическим соприкосновением двух тел и инициируется возникшим в результате давлением);
• бесконтактные (как правило, состоят из источника излучения и фотоэлемента или магнитоуправляемых контактов).

Некоторые типы концевиков помимо нормально разомкнутых контактов имеют еще и нормально замкнутые контакты. Вторая пара контактов позволяет осуществлять контроль состояния подключения. Отсутствие сигнала передаваемого через нормально замкнутые контакты говорит о повреждении электрических цепей.

Пакетные выключатели (ПВ) или пакетники – отдельный тип электроприборов. Они предназначены для использования в цепях переменного и постоянного тока. При этом есть существенные ограничения в их применении:

• в сетях 220V сила тока не должна превышать 100А;
• в сетях 380V эта же величина ограничена 60А.

К основным достоинствам пакетных коммутаторов можно отнести их компактность относительно рубильников, рассчитанных на ту же мощность. Основные номиналы силы тока, для которых в настоящее время выпускаются такие устройства, составляют 10, 16 и 25 Ампер.

Устройство пакетных выключателей.

Конструкция пакетника включает в себя:

• контактную группу;
• переключатель.

Внутри корпуса, на втулке квадратного сечения располагаются подвижные контакты. Сама втулка выполняется из изолирующего материала. Из стенок корпуса выступают клеммы неподвижных контактов. Цепь между ними замыкается поворотом переключателя.

Сам корпус пакетного выключателя выполняется из отдельных шайб, стянутых в монолит с помощью шпилек. Угол поворота ручки регулируется пружиной механизма быстрого переключения и упорами в верхней шайбе переключателя.

ПВ выпускаются в однополюсном, двухполюсном и трехполюсных вариантах. Последние чаще всего применяются для запуска трехфазных двигателей.

Типовой выключатель имеет четыре положения – два положения, в которых цепь замкнута и два положения, в которых электрическая цепь разомкнута. Однако, увеличив количество положений можно получить пакетный переключатель.

Область применения.

В старых домах это один из основных видов выключателя. Но и сейчас в подъездах домов эти электроприборы устанавливают в распределительных ящиках и щитках. Кроме этого они применяются:

• в пультах управления;
• на электрических подстанциях;
• в кабинах машинистов агрегатов, работающих от электричества (башенных кранов, экскаваторов и других электросиловых машин).

Пакетные выключатели и переключатели могут выпускаться в различных исполнениях. Как правило, материал корпуса – пластик или силумин. Количество изоляционных шайб, в зависимости от назначения и коммутационных целей колеблется от 1 до 12, но под заказ можно собрать переключатель практически с любым количеством положений рукояти.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Что такое пакетный выключатель

Пакетный переключатель ПП 2-40/Н2 М1 сил. IP56 EKF PROxima

Несмотря на кажущуюся архаичность, пакетный переключатель по-прежнему применяется в электрических цепях. По своему устройству – это чисто механическое приспособление, управляемое вручную с некоторым усилием. Сложность его коммутации объясняется мощными пружинами, фиксирующими подвижную часть в каждом из рабочих положений.

При его повороте в любую сторону замыкаются две группы механических контактов, а при дальнейшем полуповороте – они же размыкаются. При подключении квартиры, например, одна пара соединителей разрывает (замыкает) цепь подачи фазы на электросчетчик. Одновременно с этим вторая пара делает то же самое с нулевой жилой. Поэтому по своей схеме и функциональному назначению пакетник, устанавливаемый перед электросчетчиком, по сути является вводным устройством.

Работа классической схемы

Как только включается автоматический выключатель, на верхних контактах пускателя появляется три фазы, вся схема переводится в режим ожидания. Фаза под литерой «А» проходит по цепи:

• Через замкнутые контакты кнопки остановки.
• На контакт кнопки запуска.
• На вспомогательную группу контактов.

При этом схема полностью подготовлена к работе. Как только замыкаются контакты под воздействием кнопки запуска, на катушке появляется напряжение и ее сердечник втягивается. При этом сердечник тянет за собой группу контактов, замыкая их.

В нижней части магнитного пускателя находятся силовые контакты, на которых также появляется напряжение, которое далее идет к потребителю электроэнергии. После отпускания кнопки запуска силовые контакты будут замкнуты за счет реализации схемы с «подхватом». При этом фаза идет не через контакты кнопки запуска к электромагниту, а посредством вспомогательной группы.

Конструкционные особенности пакетника

В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.

Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и  по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.

Сам корпус прибора сборный: его составляют из электроизоляционных шайб, которые скрепляют специальными шпильками. Клеммами подвижных контактов управляют посредством рукояти, которая задействует пружину переключающего механизма

Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.

Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.

Дисковый пакетный выключатель включается-выключается поворотом рукояти строго на 90 градусов. Рубильник может находиться только в двух положениях, в отличие от кулачкового переключателя, где переключение контактов зависит от расположения ручки

Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:

• в качестве выключателей ввода;
• для переключения цепей управления;
• как распределители электротока;
• для управления электродвигателями.

Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.

Это интересно: Термопот не греет воду: в чем причина?

Устройство и принцип работы

Основное предназначение пакетных выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.

Пакетники оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетника напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.

Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.

Пакетники имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.

5 бесспорных преимуществ устройств

Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:

1. Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
2. Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
3. Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
4. Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
5. Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.

Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.

Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.

Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

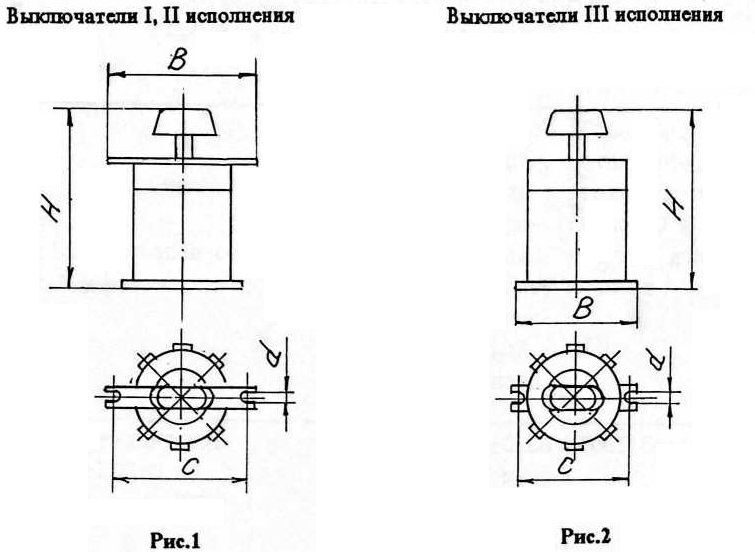

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Маркировка пакетных выключателей
Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

ПП 2-16/Н2 М3 исп.3, переключатель пакетный (ЭТ) Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей. Спрашивайте, я на связи!

Особенности монтажа и подключения

Схема подключения

Перед установкой двухполюсных переключателей непосредственно по месту их назначения важно определиться с условиями обустройства проводных линий на конкретном объекте (в частном доме или квартире). При этом возможны два варианта подводки жгута из проводников, укладываемых либо скрытно, либо открыто. При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри

При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри.

В этом случае и сам двухполюсник придется размещать скрытно – проделывать под него специальную нишу в стене, по размеру соответствующую диаметру элементов крепления. Для ее подготовки потребуется электрическая дрель со специальной насадкой типа «коронка».

Встраиваемый переключатель

Также необходимо приготовить пластиковый корпус или монтажную коробку, в которой будет фиксироваться двухпозиционный переключатель. При проведении этих операций придерживаются следующих общепринятых правил:

1. Перед началом работ полностью обесточить всю квартиру или ходя бы данное ответвление от распределительного щитка, отключив соответствующий линейный автомат.
2. Подготовить черновую схему размещения переключателя и подводки к нему проводников.
3. После высверливания в стене подходящего по диаметру отверстия разместить в нем посадочную коробку, закрепив ее распорными винтами.
4. В готовую круглую нишу установить сам коммутационный прибор.
5. Подключить к его клеммам соответствующие проводники и зафиксировать корпус крепежными метизами.

Установка накладного переключателя

Прядок установки открыто прибора выглядит следующим образом:

1. Делается разметка зоны его фиксации на стене.
2. На выбранном месте крепится на шурупы дополнительная подложка из дерева или пластика (подрозетник).
3. Изделие фиксируется на нем посредством подходящих по размеру метизов.

Порядок подключения проводников к клеммам перекидного устройства тот же, что и при скрытом монтаже. При этом способе прокладки подводящие провода допускается размещать в специальном пластиковом канале, называемом кабельным.

Области применения электрических выключателей на два направления не исчерпываются описанными случаями. На их основе проектируется множество механических узлов, управляющих силовыми и сигнальными цепями.

Пакетный выключатель: что это такое и для чего нужен

Пакетные выключатели используют для коммутации электрических цепей. При этом они могут использоваться как в цепях постоянного, так и переменного тока, напряжением в 220, 380 В. Однако люди часто путают и по старинке называют «пакетниками» автоматические выключатели, что в корне не верно. Поэтому давайте разбираться что такое и для чего нужны пакетные выключатели, а также чем они отличаются от автоматических выключателей?

Определение

Пакетным выключателем называют коммутационный прибор для включения и выключения электрических цепей, собственно для тех же целей, что и рубильники. Такое название он получил из-за того, что состоит из однотипных элементов (пакетов), собранных на одной оси и закрепленных шпильками. Таким образом на производстве из одинаковых деталей можно собрать коммутационный аппарат с любым количеством полюсов (контактных групп).

Для них характерно поворотное движение устройство рукояти управления и контактов, а не перемещающееся вдоль вертикальной или горизонтальной оси, как в тумблерах, рубильниках и автоматах.

Управление пакетным выключателем осуществляется вручную, то есть он не отключает цепь в случае перегрузки, как это делают автоматические выключатели.

Пакетники бывают разной конструкции и рассчитаны на коммутацию токов различной величины, как вполне бытовые 16А, так и мощные на 200А. При этом срок службы ограничен конструктивными особенностями устройства, так количество циклов включения лежит в пределах 5000-15000 раз.

Устройство

Пакетный выключатель состоит из набора изоляционных пластин и контактных групп, закрепленных на одной оси. Рукоять устанавливается на верхнем конце этой оси и жестко фиксируется в одном из положений. У выключателя обычно два положения («вкл» и «выкл»).

Конструктивно почти аналогичное устройство — это пакетные ПЕРЕКЛЮЧАТЕЛИ, как понятно из названия они нужны для переключения цепей. Обычно у них много контактных групп (пакетов), количество может быть от нескольких до 10-12 штук. На рисунке ниже вы видите пакетные выключатели и переключатели с разным числом пакетов и общее устройство современных изделий.

У пакетных переключателей может быть больше положений, чем просто «включено» и «выключено», причем в каждом из положений либо поочередно замыкаются контакты, либо замыкаются в какой-либо последовательности или группами для реализации определенных схем переключений. Пример изображен на рисунке ниже.

При этом в маркировке конкретного прибора указывается его тип (ПВ – выключатель, ПП – переключатель), исполнение, способ монтажа, схема переключения и прочее. Пример расшифровки маркировки изделий отечественного производства (КЭАЗ) приведен ниже.

Сфера применения

Пакетные выключатели активно использовались в электрощитах квартир для отключения или включения напряжения в квартире. И до сих пор в старом жилом фонде нередко они встречаются. Вариант схемы подключения вы видите ниже.

Однако, в настоящее время вместо них на вводе используются автоматические выключатели или выключатели нагрузки (аналог рубильников).

Также могут выступать в роли выключателей отдельных цепей больших электроустановок, например, для коммутации питания цепей релейной защиты и прочего. Но в настоящее время сложно аргументировать использование пакетных выключателей в качестве вводных коммутационных приборов в электрощитах.

В то время как кулачковые пакетные переключатели активно использовались и будут использоваться, чаще не в бытовых электроустановках, а на производстве. С их помощью удобно делать схемы переключения цепей, способов управления чем-либо (местное, дистанционное), осуществления реверсирования двигателя и переключения его обмоток (разные скорости или звезда-треугольник при пуске и т.д.) и ряд других сложных задач.

На рисунке выше приведен пример использования пакетного переключателя для реверсирования трёхфазного асинхронного двигателя — контакты в 1 и 2 положении переключаются так, что изменяется порядок чередования фаз, в положении 0 — все разомкнуты.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Выводы и полезное видео по теме

Предлагаем тематическую видеоподборку, которая поможет разобраться в конструкции, назначении, принципе работы пакетных выключателей различных типов.

Особенности конструкции советского пакетного выключателя:

Современные модели серии СА25:

https://youtube.com/watch?v=Z3iqH8UROmc

Как устроен пакетник ПВМ 2 10:

https://youtube.com/watch?v=NGGsS6Rqkps

Видеоинструкция по подключению УЗО и автоматического выключателя:

Хотя популярность пакетных выключателей снижается с каждым годом, производители продолжают их выпускать. Новые модели гораздо удобнее и имеют меньше недостатков, чем устаревшие

При выборе подходящего пакетника стоит обратить внимание на несколько брендов: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Это надежные торговые марки, а их продукция отличается высоким качеством
