Подключение СИП прокалывающими зажимами — 15 глупых ошибок.

Конструкция

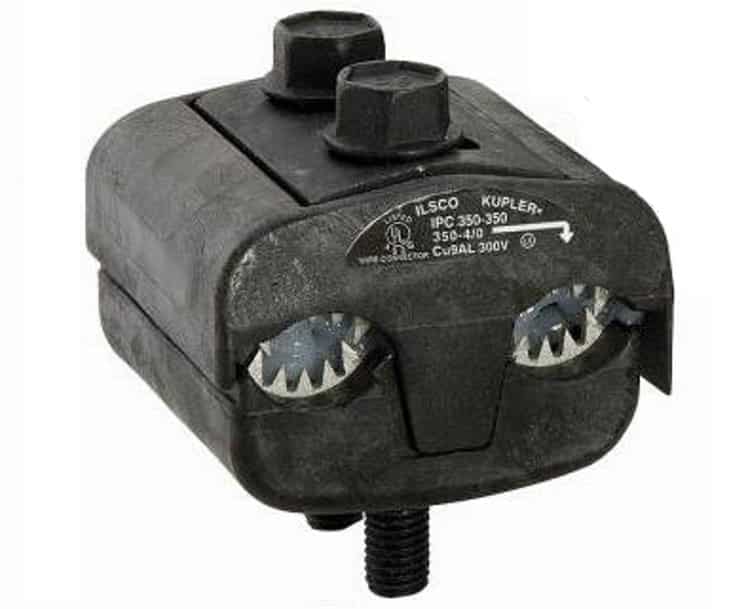

Конструктивно зажим СИП состоит из:

1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
3. Системы крепления, основанной на применении срывной калиброванной головки винта.
4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

Прокалывающий зажим для соединения СИП-СИП

СИП алюминий или медь. Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

• токопроводящие жилы;
• сердечник из стальной проволоки;
• полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого. В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света

В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE)

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Читать также: Цветки ромашки аптечной инструкция по применению

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

• красный, коричневый или черный – фазный провод;
• остальные цвета (предпочтительно синий) – нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

• красный (коричневый) – 1 фаза;
• черный – 2 фаза;
• серый (белый) – 3 фаза;
• синий (голубой) – рабочий ноль (нейтраль)
• желто-зеленый – заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза – белый, красный и черный, ноль – синий, а земля – желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распредкоробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Герметичные и влагозащищенные прокалывающие зажимы

Наиболее распространены два типа проколов – водонепроницаемые и герметичные. Все производители для модернизации и развития линейки в последнее время сделали выбор в пользу консервов.

В колющих зажимах контакт обеспечивается пластинами с пирамидальными зубьями и калиброванной на сдвиг головкой. Разрушающий момент варьируется от 9 до 20 ньютонов в зависимости от отметки на «гайке» и сечения присоединяемых проводов.

На корпусе каждого зажима должны быть указаны две характеристики – сечение основной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный хомут SLIW54 16-120/6-50. Первая надпись означает строку от 16мм2 до 120мм2 включительно. Другая часть кабеля для пайки или СИП, которую можно подключить через этот прокол. При выборе лучше всего покупать гайки, ближайшие к большему проводу, который нужно подключить, чтобы обеспечить лучший контакт перехода.

Большинство таких зажимов можно использовать для подключения кабеля к действующей СИП, так как режущая головка и болт внутри никак не соприкасаются с контактной пластиной.

На всех хомутах кроме ножниц есть еще и вторая головка, но она нужна только для разборки. Помните, что все эти проколы считаются одноразовыми. Не путайте их с простыми хомутами для форсунок, которые можно откручивать и крутить хоть сто раз.

Бывают случаи, когда электрики пытаются повторно использовать прокалывающие зажимы либо на той же линии, либо на другой линии. Хотя первая головка оторвана, вторую используют для затягивания.

Помимо того, что без динамометрического ключа невозможно рассчитать точный момент затяжки, про деформацию зубьев контактной пластины после первого прокола почему-то все забывают. На фото ниже справа — зубы после CIP-прокола, слева — без прокола. Почувствуйте то, что называется разницей.

Их острота уже не та, и, следовательно, некоторые из них могут просто отсыреть изоляцию и не пройти сквозь нее.

Чтобы производители не афишировали и не говорили. Это из-за зубцов, а не из-за вины гайки.

Технические характеристики и марки прошивных хомутов от самых известных производителей СИП-фитингов:

EnstoSicamNiledKVTIEKEГерметичные хомуты Ensto

Герметичные хомуты Sicam
Герметичные хомуты

Прошивные клещи KBT
Клещи для пирсинга IEK

Как соединить СИП с сипом. Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

1. Провод СИП 2х16 длинной — 12 метров;
2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
3. Зажимы прокалывающие ответвительные — 2 штуки;
4. Оцинкованный уголок с отверстиями — 1 штука;
5. Герметичная коробка с DIN рейкой — 1 штука;
6. ПВХ гофра с креплениями — 20 метров;
7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Достоинства ответвительных сжимов

В работе применение такой техники дает ряд неоспоримых преимуществ, в частности:

1. Возможность работать под напряжением. С помощью зажима можно делать отводку от магистрального СИП, не обесточивая линию.
2. Возможность соединять провода из разных металлов (медь и алюминий), при условии, что они одножильные.
3. Контроль затяжки — с помощью срывной головки (в частности, в ответвительном зажиме Р95 она алюминиевая) или с помощью динамометра. В первом случае срыв головки означает достижение необходимого давления.
4. Удобный способ демонтажа с помощью второго винта.
5. Герметичность корпуса у соответствующих моделей. Испытания на герметичность проводятся в воде током повышенного напряжения.
6. Компенсация температурных расширений.
7. Скорость монтажных работ.
8. Широкий диапазон калибров проводов, которые можно подключить таким способом.

Принцип работы

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Ошибка №4 – Подключение к СИП тонкого кабеля

А если подключаемая жила имеет слишком тонкое сечения (1,5-2,5мм2), стоит ли загибать ее конец, чтобы тем самым увеличить площадь контактного пятна?

Тут вопрос не совсем однозначный. С одной стороны отогнутый конец провода с торца остается не изолированным (в колпачок то он не попадет).

Что противоречит самой идее данной технологии, по которой при обжиме обеспечивается полная гидроизоляция.

Однако, с другой стороны, при слишком малом сечении жила может попасть между зубьев и вообще не проколоться.

Поэтому совет тут один – при подключении кабеля 2,5-4мм2 жилы загибаем, от 6мм2 и выше – нет. Ну и самое главное – применяем зажимы под правильный размер, с более мелкими зубчиками.

Вот вам наглядное сравнение прокола от EKF P1X на сечение ответвления 1,5мм2-10мм2 и P2X на сечение 2,5мм2-35мм2.

Как видите, размеры зубьев у них существенно отличаются. Равно как и нагрузка, которую могут пропустить через себя подобные зажимы.

Для абонентских проколов она составляет от 50 до 100А (в зависимости от марки).

В аварийных ситуациях при кратковременных КЗ и того больше.

Виды, их устройство и принцип работы

Разновидности и типы зажимов для подключения проводов работают по схожему принципу и имеют практически одинаковую конструкцию. Изделия 2х16, 4х16 и прочие обеспечивают последовательное и параллельное подключение. В первом случае соединение осуществляется с использование зажима, который монтируется в разные разъемы. На оголенные концы кабеля устанавливаются защитные диэлектрические колпаки. В случае с параллельным соединением нужно использовать специальные сжимы, благодаря которым организовывается отвод от главной магистрали.

Электрическое подключение можно обеспечивать посредством прокола наружного изоляционного слоя самонесущего кабеля. Для этого применяются зубчики пирамидальной формы. При осуществлении прокола они качественно фиксируют место соединения, предотвращая попадания в него влаги.

Само изделие имеет такое устройство:

1. Корпус. Он будет герметичный или влагозащищенный. Первый вариант более актуальный.
2. Внутренний клеммный элемент. Он выполнен из одной либо нескольких симметричных пластин, оснащенных шипами в виде конуса или пирамиды. Они устанавливаются в каждом разъеме.
3. Механизм крепления. Данная составляющая основана на использовании срывной калиброванной головки болта.
4. Вспомогательные системы для размыкания контактных элементов изделия. Они используются для аварийного отключения устройства.
5. Затягивающий винт для фиксации проводника.
6. Проушина для установки СИП.
7. Контактная площадка, на которую монтируется магистральная жила.
8. Защитный колпачок, устанавливающийся на СИП, способствует качественной изоляции проводника.
9. Проушина для укладки магистральной жилы.

Непосредственно в корпусе располагается смазочное вещество, герметизирующее место прокола. Благодаря смазке исключается вероятность контакта кабеля с воздухом либо водой.

Если в устройстве прокалывающего зажима проводов СИП не предусмотрен болт для демонтажа, то отсоединение кабеля происходит путем откусывания.

Канал «Elektro House» рассказал о конструктивных особенностях изделий для фиксации СИП.

ЗОИ

Ответвительные зажимы со слоем изоляции предназначены для подсоединения к высоковольтной линии нулевых либо фазных магистралей, напряжение которых составляет до 1 кВт. Сечение провода подвешено непосредственно на самом зажиме. Устройства для прокола устанавливаются на электролинии и затягиваются посредством специальной срывной головки винта. Благодаря этому обеспечивается оптимальное усилие для фиксации зубчиков к проводнику, что позволит добиться качественного контакта и избежать его повреждения. При необходимости устройство можно демонтировать с помощью гаечного ключа, открутив нижнюю головку, она при этом останется нетронутой.

ЗОЗРБ IEK

Зажимы данной разновидности используются для ответвления одного или двух кабелей от магистрали. Такой тип соединения применяется на объектах, характеризующихся невысокой влажностью, где вода не может попасть на устройство. В маркировке изделия указывается назначение зажима, а также число проводников для ответвления.

Устройства со срывной головкой обозначаются как С, а наличие дроби «/» означает диапазон сечений проводов на основной и второстепенной линии. Принципиальное различие такого типа изделий состоит в том, что прокалывающие элементы имеются только на магистральном кабеле. На ответвляющем необходимо демонтировать изоляционный слой.

Виды деталей

Промышленностью предусматривается выпуск нескольких разновидностей зажимов для СИП. Все они рассчитаны на работу в определенных условиях.

Ответвительный прокалывающий с одним болтом

Такой зажим еще часто называют голым сип. Его применяют для того, чтобы вывести провод (неизолированный) на сип.

Отличительные особенности:

• Сечение от 16 до 95 мм.
• Полимер корпуса зажима может препятствовать проникновению внутрь ультрафиолетовых лучей, он также устойчив к различным погодным явлениям.
• У ответвленного зажима присутствует стабильная планка.

В данном случае ответвительный прокалывающий зажим состоит из алюминия (сплав), что предотвращает появление ржавчины
. Надежно выполнены и болт, и механизм.

Прокалывающий ответвительный с двумя болтами

Используется ответвительный компонент для отвода неизолированных проводов к основной магистральной линии на сип. Поперечное сечение может достигать 95 квадратных мм. В составе корпуса используется стеклоармированный полимер высокой стойкости. Для удобства на ответвительном зажиме имеется нижняя планка, помогающая зафиксировать ключ в заданном положении.

Данная деталь прослужит долго
, поскольку она устойчива к влаге, ветру и другим проявлениям внешней среды. За качество производители, как правило, отвечают, поэтому на него в данном случае можно рассчитывать.

Выбирая зажим для СИП, стоит помнить, что головка болта должна быть соразмерна ключу. Чаще всего используется головка в 13 мм
. Иногда можно встретить и 17 мм, но гораздо реже. Размер сечения проводов говорит о толщине магистрали. По этому размеру можно понять размер ответвления, который должен монтироваться в ответвительном зажиме. При выборе данной детали для СИП необходимо помнить все эти нехитрые правила.

СИП начинают широко применяться вместо обычных голых проводов. Они состоят из изолированных алюминиевых жил, скрученных между собой. Нулевая жила является несущей и в большинстве случаев содержит стальной сердечник для повышения прочности. Она может быть с изоляцией (СИП-2) и без нее (СИП-1). Для ответвлений от воздушных изолированных линий (ВЛИ) широко распространено применение проводов без несущей жилы (СИП-4).

Виды прокалывающих зажимов

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Проколы для СИП

Данный тип кабелей все более активно используется в промышленности и в быту. Как следует из названия, самонесущий изолированный провод состоит из нескольких скрученных между собой, но изолированных друг от друга жил, произведенных из алюминия. В большинстве случаев внутри кабеля расположен сердечник из стали, который и является несущей нулевой жилой. Широко применяются также ответвительные провода СИП-4, у которых отсутствует несущая жила. Они служат для присоединения к воздушным линиям электропередач и передачи тока на трансформаторы или другие подобные устройства. Поскольку работа выполняется на проводах с высоким напряжением, возникают особые требования к соединению таких кабелей. Чтобы место соединения проводников было защищено от повреждений и не несло опасности окружающей среде, рекомендуется использовать ответвительные зажимы для проводов СИП, которые устанавливаются методом прокола.

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Понятие и назначение

Электропроводка должна быть не только долговечной, но и безопасной

Важно, чтобы в необходимый момент вы могли с легкостью и без риска для здоровья заменить необходимый элемент цепочки, соединить провода

Для чего нужны прокладывающие детали СИП, их состав

Прокалывающие зажимы для СИП – это гарантия того, что вы сможете выполнить необходимое соединение проводов без снятия изоляции
. Это достаточно простой и надежный метод выполнить необходимые действия максимально быстро и безопасно.

Современные модели ответвительных приспособлений позволяют проделывать работу максимально быстро, они также гарантируют полную безопасность при монтаже. Такие положительные черты деталей для СИП объясняются высоким качеством материалов, из которых устройства изготавливаются. Сегодня зажимы для СИП соответствуют международным стандартам качества и являются совершенно безопасными с точки зрения использования обыкновенными обывателями.

Существует несколько основных моментов
, которые необходимо знать для понимания работы ответвительного приспособления СИП:

Корпус, из которого изготавливается современные прокалывающий зажим для СИП, обычно армирован стекловолокном
. Основная часть корпуса прокалывающего устройства выполняется из полимера повышенной прочности. Это гарантирует, что ответвительный зажим будет устойчив к ультрафиолетовым лучам, его корпус абсолютно герметичен. Вы можете быть уверены в том, что влага не попадет внутрь устройства.

Принцип работы и монтажа

Успешность использования прокалывающих зажимов объясняется тем, что сегодня они изготавливаются по современным технологиям с использованием самых качественных материалов. Длительный период эксплуатации ответвительного прокалывающего устройства обусловлен данными характеристиками. Устройство способно при правильном использовании прослужить до 40 лет.

Когда вы будете устанавливать зажимы для СИП, возникнет необходимость
полного прокалывания
изоляции проводов. Ошибочно полагать, что данный факт может каким-то образом повлиять на прочность самой конструкции. Место, где происходит закрепление, должно быть герметичным.

Важно учитывать, что произвести установку ответвительного прокалывающего зажима можно только единожды. Демонтировать устройство в дельнейшем не получится

Использование его второй раз после первичной установки также невозможно.

Принцип работы

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Преимущества и недостатки коммутации клеммами

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Производители

Кроме наших российских производителей, электротехническую продукцию выпускают и к нам завозят иностранные электротехнические компании.

Некоторые из них: Enstio, Feman, Install, «Нилед», ЭТП.

Вот, например, ответвительный зажим фирмы ENSTO, артикул SLIP 12.1.

Характеристики указаны следующие:

• Масса: 0,11kg
• Магистраль, мм²: 10–95 mm²
• Проводник ответвления, мм²: 1,5–50 mm²
• Диаметр проводника: 3–16 mm
• Al/Cu 10-95 мм² с Al/Cu 1,5–50 мм²

SLIP12.1 Зажим легко монтируется. Можно использовать для подключения потребителя под напряжением. Шестигранная срывная головка изолирована от болта затяжки и контактной группы зажима.

Может использоваться для СИП 2х16 и для 4х16.

Какие используются крепления для проводов на опорах

При прокладке кабеля по столбам используются следующие виды арматуры:

Анкерные крепления для СИП с корпусом из термического пластика или алюминия. Такие зажимы закрепляют жилу к опоре с помощью кронштейна. При монтаже несущую жилу отрезают, проталкивают ее конец в цанговый зажим и фиксируют гайкой-барашком.

Промежуточные крепления для СИП. Такие элементы используются для фиксации изолированной несущей нейтрали самонесущего провода. Особенностью таких соединений является подвижность.

Промежуточную подвеску. Эти элементы используются для крепления СИП на угловых опорах.

Поддерживающие зажимы. Используются для фиксации СИП на промежуточных опорах.

Клиновые зажимы. Могут использоваться для промежуточных опор, угловых, концевых.

Способы крепления СИП-кабелей к опорам, таким образом, могут использоваться разные. В соответствии с особенностями фиксации подбирается и арматура для самонесущего провода.

Технология монтажа

Итак, из всех перечисленных способов наиболее оптимальным является подключение СИП к вводному автомату в щитке. Такой вариант монтажа рассматривается на видео ниже:

Чтобы подключить самонесущий изолированный провод к автоматическому выключателю, его необходимо предварительно обжать. Как это выглядит, можете просмотреть на видео-обзоре:

Если же под рукой нет штыревых наконечников, есть еще один вариант, не самый надежный, но все же ему есть место быть. Интересное решение, как подключить СИП к автомату предоставлено в этом видео примере:

Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!

Наверняка вы не знаете:

• Как соединить СИП с медным кабелем
• Как провести электричество на участок
• Технические характеристики провода СИП
• Как собрать распределительный щит своими руками
