Отрезной станок по металлу своими руками: схема и порядок сборки самоделки

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Как правильно изготовить станок из болгарки?

Рассмотрим поэтапно процесс изготовления одного из удачных экземпляров. Конструкция довольно сложная с технической точки зрения, но при этом универсальность и функциональные возможности превосходят характеристики фабричных экземпляров.

Особенностью конструкции является возможность регулировки вылета болгарки по направляющей. Для этого используется пара старых амортизаторов от автомобиля.

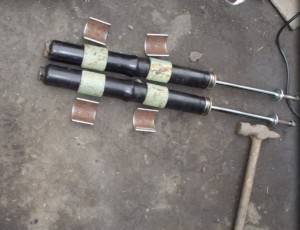

Используем старые амортизаторы от автомобиля

Поскольку использовать амортизаторы в качестве несущей конструкции нельзя (слишком тонкие стенки), изготавливаются прочные кронштейны из подходящей трубы.

Делаем кронштейны из трубы

Все заготовки приобретены на пункте приема металлолома, то есть практически бесплатно.

Заготовки из обычного металлолома. Подойдут любые трубы и уголки

Нарезаем элементы конструкции согласно предварительно сделанному чертежу при помощи болгарки, для которой и собирается станок.

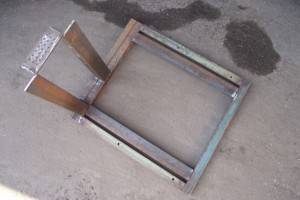

Собираем станину будущего станка из приготовленных заготовок

Конструкция сварена при помощи полуавтоматического сварочного аппарата, который есть либо в вашей домашней мастерской, либо в гараже у соседа.

Устанавливаем стойку из амортизаторов и тщательно проверяем крепление

После установки всех основных компонентов необходимо провести испытания. Произвести замеры углов реза, и окончательно подогнать элементы конструкции друг к другу. Затем все части станка необходимо покрасить.

Обязательно красим все делали

Для более легкого хода оси, при закреплении шпильки между шайбами прокладываются обоймы от шарикоподшипников подходящего диаметра. Таким образом, можно затянуть крепежные гайки плотно, без люфта – а ход коромысла останется легким, и не будет подклинивать.

Узел крепления стойки к станине

Основная металлическая конструкция готова. На станине можно увидеть направляющие для подвижного распиловочного стола. Вылет болгарки по оси амортизаторов фиксируется резьбовой шпилькой и двумя гайками. Это необходимо при установке УШМ разных размеров.

Общий вид того что получилось

Под корпуса каждой из УШМ изготовлены персональные крепежные кронштейны, которые при смене инструмента устанавливаются на подвижное коромысло.

Особенности крепления болгарки к стойке

Вторая часть крепления

Направляющие для фиксации заготовок изготовлены под прямой рез (90 градусов) и косой (45 градусов).

Готовый отрезной станок сделанный своими руками за сутки

При эксплуатации станок прикручивается к верстаку для устойчивости, хотя собственного веса достаточно для большинства работ. Жесткости и надежности хватает для установки циркулярного диска по дереву. Качество распила при этом не хуже, чем у стационарной дисковой пилы.

Пусковое устройство выполнено следующим образом. В отдельной коробке установлена силовая розетка и кнопочный выключатель на 15 ампер. Аварийная кнопка выключения имеет больший диаметр по сравнению с утопленной в корпус клавишей «вкл».

На болгарке питание включено всегда, после установки и закрепления ее на кронштейне, питающий кабель включается в розетку пускового устройства, и управление переходит на его кнопки. Мы рассмотрели общие принципы изготовления отрезного станка из болгарки. Каким будет ваш вариант – решайте сами.

Изготовление самодельной насадки на дрель

Закрепить в тисках металлический пруток. При помощи напильника под углом 20 градусов выпилить симметричные пазы с параллельными гранями.

Подшипник одевается на вал и поворачивается до упора в прорези.

После этого необходимо изготовить втулки для фиксации подшипника. Для этого алюминиевая трубка разрезается пополам под углом, равным углу подшипника по отношению к оси. Затем во втулках необходимо на сверлильном станке просверлить отверстия и нарезать резьбу под установочные винты DIN 913, 3,5 мм.

Втулки надеваются на вал и фиксируются винтами.

На вал с двух сторон надевается по 2 шайбы, для уменьшения износа втулок.

Для того, чтобы насадка на дрель своими руками получилась крепкой и легкой, детали крепежа конструкции делаются из алюминия, который легко поддается обработке. По размерам, указанным в таблице, необходимо изготовить детали. При этом отверстия обеих платформ, стоек и направляющих должны совпадать. В стойках нарезается сквозная резьба, на которой держится вся конструкция.

Присоединяется нижняя платформа.

Под отверстия в стойках прикладываются 2 перемычки, которые служат направляющими для штока.

Для изготовления штока, необходимо выбрать стальной материал, поскольку к нему будет крепиться пила, и он несет на себе нагрузку. В просверленные отверстия в штоке вкручивается два болта с цилиндрическими головками.

Расстояние между ними выбирается таким, чтобы подшипник при вращении легко двигался, без люфта. Болты к штоку желательно зафиксировать сварными точками, чтобы они не раскручивались.

Прикручивается вторая платформа с обратной стороны.

Насадка на шуруповерт своими руками почти готова. Осталось присоединить держатель пилы и упор.

Держатель пилы, – относительно мелкая и сложная деталь насадки на дрель. Она состоит из 4 частей. Верхняя и нижняя крышки присоединены к боковым граням, между которыми с одной стороны вставляется шток, а с другой – полотно пилы. Шток закрепляется болтом. Полотно – двумя винтами сверху, и дополнительно зажимается сбоку болтом, который должен пройти через отверстие в хвостовике пилы, для надежного ее укрепления. При таком способе крепежа не произойдет сдвига пилы при нагрузке.

Части держателя вырезаются на фрезерном станке. В домашних условиях их несложно выпилить напильником, зажав в тисках.

В таблице Материалы приведены размеры заготовок для полотна по металлу шириной 12.5 мм, и толщиной 1,25 мм. Двухсторонние полотна шире. По этой причине желательно иметь держатели под размеры разных режущих инструментов.

На рисунке изображена схема конструкции держателя.

Держатель надевается на шток, и зажимается болтом. Чем глубже и плотнее держатель сидит на штоке, тем надежнее работает устройство.

Между губками держателя вставляется полотно, которое закрепляется 3-мя болтами.

В завершении процесса, присоединяется и зажимается винтами упор, изготовленный из уголка, с прорезью для полотна. Насадка на дрель своими руками готова.

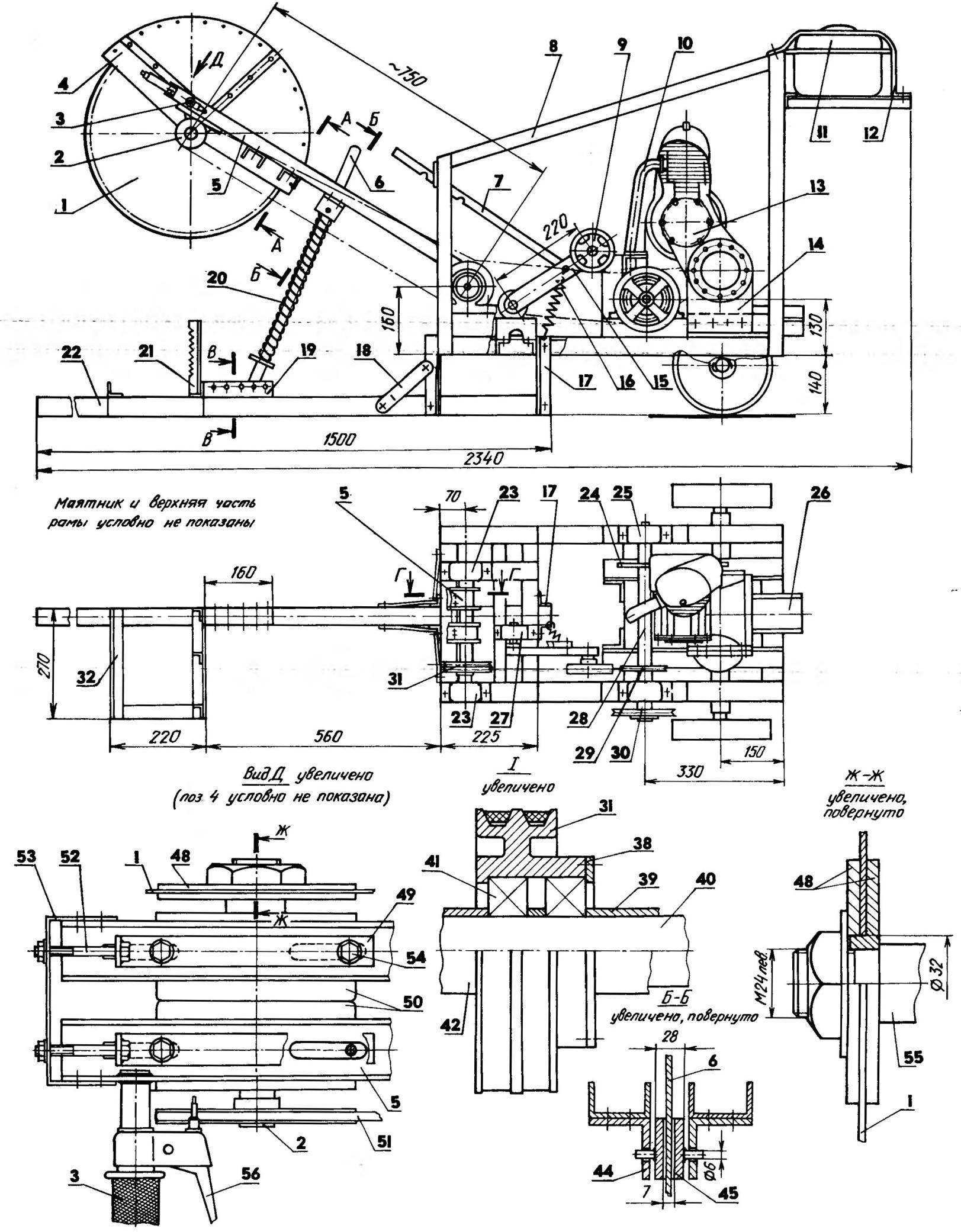

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно – отрезные, правило – режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов. Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода. Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов. Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства. Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски. Нарезку металлов, поставляемых бухтами, производят правило – отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

• прутки различного сечения;
• проволока;
• полосы трубы;
• арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

• приводными;
• механизированными;
• стационарными
• роликовым воздействием.

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

1. Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
2. Получение качественного и ровного реза, что делает устройство совершенным
3. Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

• Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
• Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Изготовление токарного станка из дрели самостоятельно

Делаем роликовые ножницы самостоятельно из подшипников

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Стойки для электроинструмента

Специальные стойки для электрического инструмента дают возможность существенно повысить безопасность выполняемых работ, увеличить точность и сэкономить немало времени и сил мастеру. В каталоге компании «Леруа Мерлен» можно подобрать и купить фиксирующие приспособления для различных приборов.

Стойка для дрели: особенности применения и выбора

Держатель для дрели помогает эффективно выполнять следующие задачи:

• Сверление в строгом соответствии с установленным углом. Особенно актуально при работе с твердыми материалами, когда руками удержать прибор крайне трудно – он постоянно норовит соскользнуть.
• Сверление на определенную глубину, когда нужны не сквозные отверстия, а технологические углубления.

При выборе сверлильной стойки для дрели или, к примеру, стойки для болгарки нужно учитывать следующие параметры:

• Общая надежность конструкции. Недопустима вибрация болтов в процессе работы, все крепления должны быть прочными и жесткими.
• Возможность точной настройки конструкции. Качественная стойка должна быть достаточно универсальной и предполагать возможность регулировки креплений в соответствии с габаритами используемого устройства.
• Возможность установки дополнительных элементов. Например, может быть установлена станина для болгарки или иной крепежный элемент, расширяющий функциональные возможности приспособления.

Консультанты компании «Леруа Мерлен» всегда рады подсказать своим клиентам, какие стойки лучше всего подойдут для выполнения конкретных задач. Вся продукция нашего магазина сертифицирована, отвечает всем строжайшим требованиям к прочности и качеству и обладает доступной ценой. Получить стойку можно как с помощью самовывоза, так и доставкой по регионам.

Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.

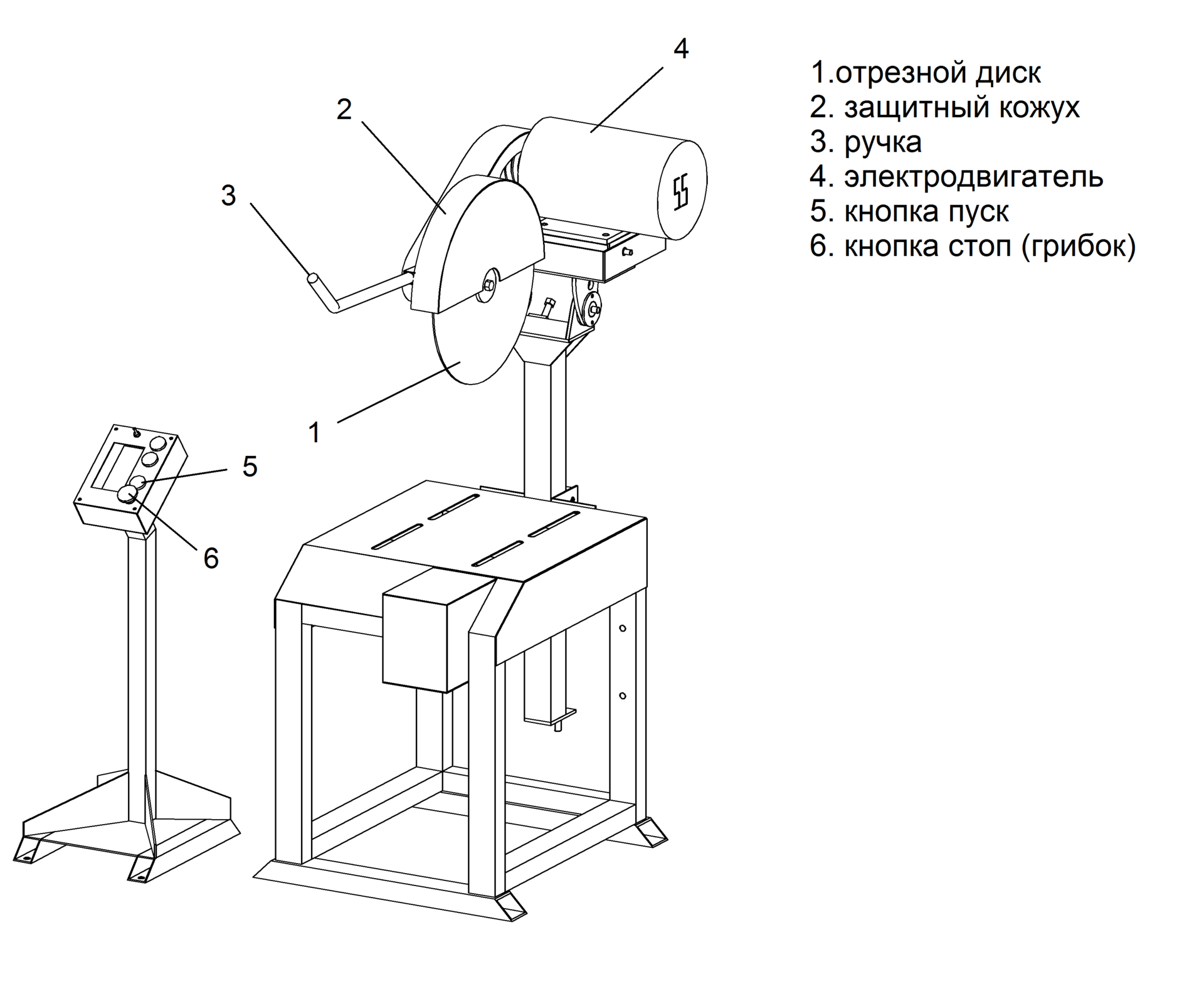

Устройство дискового отрезного станка

Металлические детали изготавливается из твердых стальных сплавов, для более равномерной и устойчивой работы. Платформа состоит из жесткого основания, состоящего из металла. Отрезной станок бывает стационарным и съемным, некоторые виды комплектуются тисками для надежного крепления заготовки при резке. Диск изготавливается из твердосплавной стали или быстрорежущих элементов. В зависимости от типа конструкции применяется круг с абразивной поверхностью, позволяющий обработать фаски, края от заусенцев. На стационарных дисковых устройствах для работы по металлу применяется зубчатая передача, она обеспечивает надежное соединение и долговечную производительность. Ременный тип передачи механической энергии устанавливается на переносные устройства, в которых важен вес. Имеющие малую мощность конструкции четвертой категории соединяются напрямую с дисковым механизмом.

Модернизация молотка

Распространенное явление — деревянная рукоять, выпадающая из-под удара молотка. Один из способов надежно удерживать ручку — сделать надрез на верхнем конце ручки. Держатель вставляется в гнездо молотка. Разрез заполнен клеем «Момент». В паз вбивается деревянный клин.

Чтобы при работе не искать гвозди, а тем более не удерживать их зубами, в рукоятку молотка снизу вклеен круглый магнит. Магнитные гвозди всегда под рукой. опасно случайно упасть с руки на высоте. Чтобы этого не произошло, в ручке проделывается отверстие, через которое продевается трос. Ремень сотрудника заправлен в петлю.

Особенности пилы

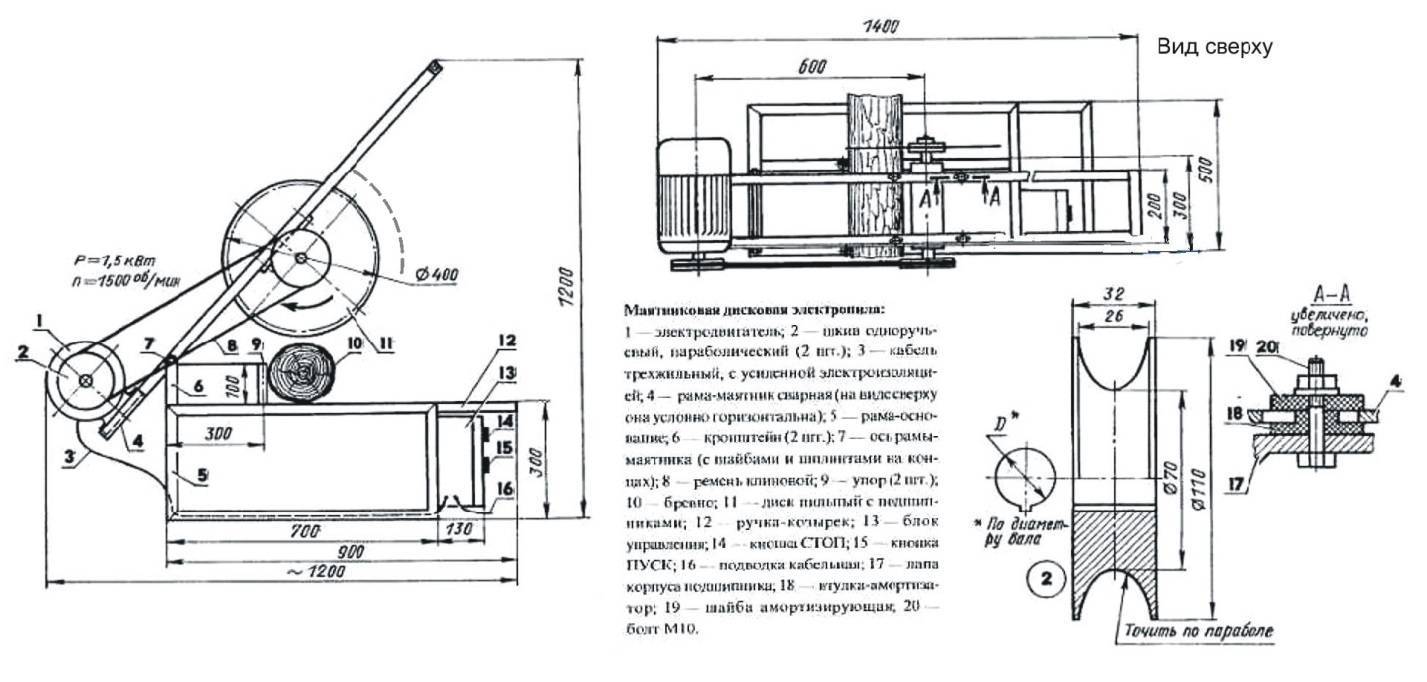

Самодельная маятниковая пила подходит для обработки любых металлических элементов и конструкций, создания заготовок и т.д.

Чаще всего ее используют для резки изделий, т.к. именно в этом ее ключевое предназначение.

Единственный минус в том, что цена на маятниковые пилы достаточно высокая, и поэтому они не каждому по карману.

Самодельная модель обладает тем же принципом работы, который описан ниже.

Маятниковая пила для работы по металлу по-другому называется торцовочной.

Это разновидность циркулярного аппарата, она работает за счет электротока и устанавливается на раму.

Видео:

Заводские модели оснащены специальным поворотным кругом, благодаря чему пила может выполнять функцию не только резки, но и стусла.

Если вам нужна только отрезная функция, то в самодельной модели круг можно не делать, таким образом, собрать пилу обойдется вам дешевле и сделать это будет несколько проще.

Название пилы произошло от ее функций: во время работы она совершает маятниковые движения – механизм резки двигается поочередно вверх и вниз, совершая резочные движения по металлу.

Во время работы аппарата круг для резки опускается на обрабатываемое изделия, а после того, как работа закончена, его нужно поднять на исходное положение.

Если вы покупаете готовый аппарат, то достаточно будет изучить основные характеристики и марки (Макита и пр.) устройства, а также почитать отзывы владельцев пил.

Если вы соберете маятниковую пилу, то сможете разрезать ею не только металлические заготовки, но также изделия из стекла, фарфора, дерева, сделать кафельную плитку нужного вам размера и т.д.

Модели Макита имеют широкий функциональный диапазон, самодельная же модель часто не имеет подобных деталей и подходит для работы в основном с металлом.

Однако если вы часто работаете с другими материалами, то сможете сделать или докупить необходимое оборудование, чтобы отрезная пила была более функциональна, тем более что сделать это совсем не сложно.

Большинство инструментов, необходимых для работы с изделиями, не обойдутся вам дорого: например, для резки дерева вам понадобится диск циркулярной пилы, а для обычной металлической обработки подойдет диск, принадлежавший ранее болгарке.

Следовательно, переоборудовать пилу очень просто: заменив диск из аппарата для работы по металлу, вы получите аппарат для обработки дерева и т.д.

Менять диски и прочие элементы очень просто. После того как вы соберете пилу своими руками, это не будет для вас проблемой.

К преимуществам этого вида пил можно отнести возможность создания качественного и точного среза, что не всегда возможно при работе с другими инструментами. Однако не стоит сравнивать пилу, сделанную своими руками, с инструментами известных производителей, например, Макита.

Ровный срез получается за счет того, что отрезная пила имеет мощный привод, а также отрезной круг, который вращается с большой скоростью.

Видео:

https://youtube.com/watch?v=qPM3Qc6gSXc

Другое преимущество в том, что эти пилы по металлу безопасны при работе своими руками: абразивный круг устройства закрыт специальным корпусом, который защищает от искр и стружек, которые могут попасть во время работы.

Благодаря высокой мощности и скорости вращения круга, работа происходит быстрее, чем при использовании других инструментов, а значит, расход энергии, требуемый для резки металла, будет гораздо ниже.

Наконец, маятниковые пилы более функциональные – ими можно обрабатывать металлические изделия под разными углами до 45 градусов.

Если вы решите купить уже готовый инструмент, то цена на него будет зависеть от нескольких факторов: во-первых, это размер изделия и его мощность.

Пилы, предназначенные для обработки толстых и крупных деталей, делают очень громоздкими и тяжелыми.

Передвинуть такой инструмент очень сложно, как правило, его помещают в гараж или мастерскую, где есть трехфазная заземленная розетка, которая необходима для работы.

С компактными пилами работать легче: их можно переносить по территории, либо брать с собой в нужное место. Однако для обработки массивных изделий они не подходят. Обычно своими руками делают именно этот вариант инструмента.

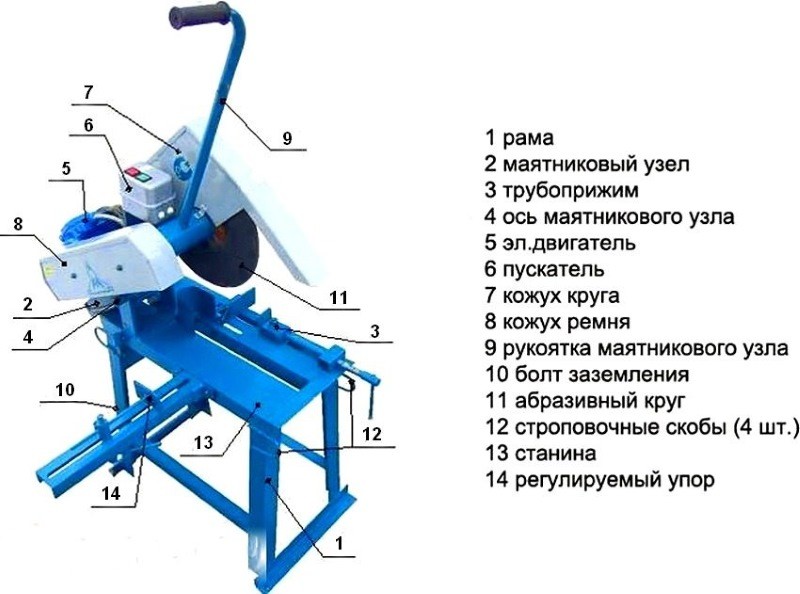

Устройство отрезного станка

мобильный отрезной станок по металлу

Дисковый отрезной станок располагают на надежном основании с помощью съемных крепежей. Устройство оборудовано тисками с жестким упором, подходящим для работы с разными формами заготовок и под любым углом. Резаком выступают твердосплавный и быстрорежущий диски или абразивный круг.

От электродвигателя на рабочий орган передается движение через зубчатую или ременную передачу. Ременная используется в основном для небольших мобильных устройств, зубчатая для промышленного оборудования. В быту распространены бесприводные модели невысокой мощности, относящиеся к 4 классу.

Дисковые отрезные станки делятся по количеству режущих кромок:

• одноголовочные — с единственным диском, малой производительности. Ведь для выполнения заготовки обычно требуется производить ряд манипуляций;
• двухголовочные — оснащены парой дисков для резки, поэтому могут одновременно выполнять несколько функций. Первый диск установлен неподвижно, второй передвигается относительно первого. Оба резака работают, в том числе, под углом. Производительность двухголовочных дисковых отрезных станков значительно выше, они работают в автоматическом режиме.

Режущая кромка конструктивно может располагаться:

• маятниковым способом;
• фронтально;
• снизу.

Дисковые станки делятся на следующие разновидности:

• абразивно-отрезные: раскраивают длинные куски материала на небольшие отрезки, режут профиль под углом;
• отрезные пилы: резка проката любых видов небольшими партиями и штучно, регулируется количество оборотов и меняется тип диска в зависимости от использования;
• отрезно-правильные: используются для резки бухт: проволоки, прутка, арматуры, труб.
