Описание единицы измерения люкс и ее соотношение с люменом

Экспозиционное число

Одна и та же фотография с разными экспозиционными числами

Экспозиционное число

(англ. Exposure Value, EV) — целое число, характеризующее возможные комбинациивыдержки идиафрагмы в фото, кино- или видеокамере. Все сочетания выдержки и диафрагмы, при которых на пленку или светочувствительную матрицу попадает одинаковое количество света, имеют одинаковое экспозиционное число.

Несколько комбинаций выдержки и диафрагмы в камере при одном и том же экспозиционном числе позволяют получить примерно одинаковое по плотности изображение. Однако изображения при этом будут различными. Это связано с тем, что при разных значениях диафрагмы глубина резко изображаемого пространства будет различной; при разных значениях выдержки изображение на пленке или матрице будет находиться разное время, в результате чего оно будет в разной степени смазано или совсем не смазано. Например, сочетания f/22 — 1/30 и f/2.8 — 1/2000 характеризуются одним и тем же экспозиционным числом, но первое изображение будет иметь большую глубину резкости и может оказаться смазанным, а второе будет иметь малую глубину резкости и, вполне возможно, совсем не будет смазанным.

На левом снимке за счет длинной выдержки подчеркнуто движение воды, в то время как на правом снимке за счет относительно короткой выдержки движение не так заметно и вода изображена резко

Бóльшие значения EV используются, если объект съемки лучше освещен. Например, экспозиционное число (при светочувствительности ISO 100) EV100 = 13 можно использовать при съемке ландшафта, если на небе имеется облачность, а EV100 = –4 годится для съемки яркого полярного сияния.

По определению,

EV = log2 (N

2/t )

или

2EV = N

2/t , (1)

• где
• N — диафрагменное число (например: 2; 2,8; 4; 5,6, и т. д.)
• t — выдержка в секундах (например: 30, 4, 2, 1, 1/2, 1/4, 1/30, 1/100, и т. д.)

Зависимость глубины резкости от величины диафрагмы при одном и том же экспозиционном числе

Например, для комбинации f/2 и 1/30, экспозиционное число

EV = log2(22/(1/30)) = log2(22 × 30) = 6.9 ≈ 7.

Это число может быть использовано для съемки ночных сцен и освещенных витрин. Комбинация f/5.6 с выдержкой 1/250 дает экспозиционное число

EV = log2 (5.62/(1/250)) = log2 (5.62 × 250) = log2 (7840) = 12.93 ≈ 13,

которое можно использовать для съемки пейзажа с облачным небом и без теней.

Следует отметить, что аргумент логарифмической функции должен быть безразмерным. В определении экспозиционного числа EV игнорируется размерность знаменателя в формуле (1) и используется только численное значение выдержки в секундах.

Одинаковое экспозиционное число 12 установлено на пленочной камере Зенит-ЕТ и цифровой камере Canon 5D Mark II

По науке

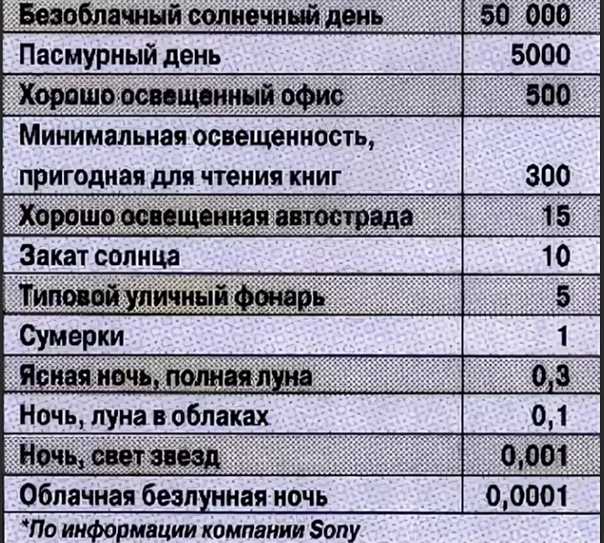

Применимые к повседневной жизни показатели освещенности колеблются от 1 люкс (настолько освещает предметы полная луны в ясную погоду) до 100,000 люкс (предметы под ярким солнцем).

При этом стоит иметь в виду, что нормальная освещенность в помещении почти всегда ниже, чем на улице. Например, обычная освещенность в жилой комнате – 50 люкс, а в офисном помещении – 500 люкс. В то же время освещенность предметов на улице даже в пасмурный день – 1,000 люкс, а освещенность в тени в солнечный день – до 25,000 люкс.

Определите, какая освещенность вам нужна, и используйте соответствующие значения.

Соответствие

Приличный вклад в запутывание по соответствию мощности и светопотока внесли китайцы. В советские времена светотехника соотвествовала государственным стандартам. Трудолюбивые китайцы стали производить светотехнику по собственным стандартам и импортировать в Россию. Теперь стандартная лампочка на 60W в зависимости от производителя может быть от 500лм до 700лм. По отечественным гостам этот параметр был от 600 до 650лм.

Мне попадались такие китайские, покупал 15 штук самых простых и недорогих. Вроде бы обычная, даже не мог представить, как её можно сделать плохо. В течение 1 месяца всё вышли из строя, у всех отвалилась стеклянная колба, одна даже попала мне в голову, хорошо что не разбилась.

Классификация

По функциональному назначению освещение делят на:

• рабочее;
• бытовое;
• дежурное;
• аварийное;
• сигнальное;
• бактерицидное;
• эритемное.

Рабочее применяется при создании условий для труда находящихся в нем людей. Распространенный тип потолочных осветительных приборов – ЛПО.

Пример проекта для организации рабочего освещения

Дежурное необходимо во вне рабочее время. Иногда выделяют в отдельный тип охранное освещение, устанавливаемое по краям охраняемой зоны и включаемое в темноте.

Аварийное предназначено для экстремальных ситуаций, взамен основного. Его делят на:

• эвакуационное;
• безопасности.

Первое устанавливается на пожарных лестницах и в проходах. Служит для обеспечения минимальной видимости при аварийной эвакуации из здания.

Второе включается для поддержания функционирования аварийного объекта, если полное отключение света угрожает жизни людей, способно нарушить течение важного технологического процесса и пр. Определение и расчет эвакуационного вида освещения. Определение и расчет эвакуационного вида освещения

Определение и расчет эвакуационного вида освещения

Сигнальное применяется для обозначения зон повышенной опасности. Пример: маяк.

Бактерицидное — это ультрафиолетовое облучение, способное убивать микроорганизмы.

Эритемное — ультрафиолетовое облучение с оптимальной длиной волны 297 нм. Применяется в помещениях, где мало или нет дневного света. В небольших дозах способно стимулировать важные физиологические процессы в организме человека и животных.

По виду выделяют:

• общее;
• местное;
• комбинированное.

Классификация искусственного света

Общее предназначено для равномерного распределения света по всей территории установленной зоны. Как правило, оно создается лампами, которые крепятся под потолком. Его делят на:

• равномерное;
• локализованное.

Местное применяется для создания светового поля в узкой области рабочей поверхности.

Комбинированное сочетает в себе описанные выше два типа и используется чаще всего.

Чтобы грамотно спланировать свет больших (например, цеховых) помещений – важно разобраться во всех промышленных видах освещения

Световой поток и шкала цветовых температур

Люмен – единица измерения светового потока источника света

Лампа накаливания, мощность в Вт	Люминесцентная лампа, мощность в Вт	Светодиодная лампа, мощность в Вт	Световой поток, Лм
20 Вт	5-7 Вт	2-3 Вт	Около 250 Лм
40 Вт	10-13 Вт	4-5 Вт	Около 400 Лм
60 Вт	15-16 Вт	8-10 Вт	Около 700 Лм
75 Вт	18-20 Вт	10-12 Вт	Около 900 Лм
100 Вт	25-30 Вт	12-15 Вт	Около 1200 Лм
150 Вт	40-50 Вт	18-20 Вт	Около 1800 Лм
200 Вт	60-80 Вт	25-30 Вт	Около 2500 Лм

Люкс – единица измерения освещенности. Люкс равен освещенности поверхности площадью 1 кв.м. при световом потоке от источника в 1 лм.

Лампа ДРЛ	Лампа ДНаТ	Светодиодный светильник	Световой поток, Лм
125 Вт (12000)	70 Вт (6000)	30-40 Вт (до 100000)	Около 3500 Лм
250 Вт (12000)	100 Вт (6000)	40-60 Вт (до 100000)	Около 8000 Лм
400 Вт (15000)	150 Вт (10000)	80-120 Вт (до 100000)	Около 12000 Лм
700 Вт (15000)	250 Вт (10000)	140-160 Вт (до 100000)	Около 20000 Лм
1000 Вт (15000)	400 Вт (10000)	180-200 Вт (до 100000)	Около 30000 Лм

* Вт (*) Средняя работа часовДРЛ – Дуговые ртутные лампыДНаТ – Дуговые натриевые трубчатые лампы

Кельвин (K) – единица термодинамической температуры, один Кельвин равен 1/273,16 части термодинамической температуры тройной точки водыТройная точка воды – температура 273,16 К и давление 61,1657 Па, при которых вода может одновременно и равновесно существовать в виде трех фаз – в твердом, жидком и газообразном состояниях

Шкала цветовых температур распространенных источников света

800 К – начало видимого темно-красного свечения раскаленных тел;1800 К – свет пламени свечи;2000 К – Натриевая лампа высокого давления;2200 К – лампа накаливания 40 Вт;2680 К – лампа накаливания 60 Вт;2800 К – лампа накаливания 100 Вт (вакуумная лампа);2800 К – газонаполненные лампы накаливания с вольфрамовой спиралью;3000 К – лампа накаливания 200 Вт, галогенная лампа;3200 К – типичные киносъемочные лампы;3400 К – солнце у горизонта;3800 К – лампы, использующиеся для подсветки мясных продуктов в магазине (имеют повышенное содержание красного цвета в спектре);4200 К – лампа дневного света;4400 K – утреннее солнце и солнце в обеденное время;4800 К – ксеноновая дуговая лампа, электрическая дуга;5000 К – солнце в полдень;5500 К – облака в полдень;5550 К – фотовспышка;5600 – 7000 К – лампа дневного света;6200 К – близкий к дневному свет;6500 К – стандартный источник дневного белого света, близкий к полуденному солнечному свету;6500 – 7500 К – облачность;7500 К – дневной свет, с большой долей рассеянного от чистого голубого неба;7500 – 8500 К – сумерки;9500 К – синее безоблачное небо на северной стороне перед восходом Солнца;10 000 К – источник света с «бесконечной температурой», используемый в риф-аквариумах (актиниевый оттенок голубого цвета);15 000 К – ясное голубое небо в зимнюю пору;20 000 К – синее небо в полярных широтах;

Диапазоны цветовой температуры при максимальной светоотдаче люминесцентных ламп с многослойным люминофором:

2700 – 3200 К, 4000 – 4200 К, 6200 – 6500 К, 7400 – 7700 К

Количественные показатели освещения

Световой поток (Ф) – это мощность светового потока излучения, оцениваемая по зрительному ощущению человеческим глазом. Единица измерения светового потока – люмен (лм).

Сила света (J) – это пространственная плотность светового потока в заданном направлении, т.е. световой поток, отнесенный к телесному углу ω , в котором он излучается. Единица измерения силы света– кандела (кд).

Освещенность (Е) – это плотность светового потока на освещаемой им поверхности – световой поток, отнесенный к площади освещаемой поверхности S, измеряемой в м2, при условии его равномерного распределения по поверхности, когда свет источника падает на нее перпендикулярно. Единица измерения освещенности – люкс.

Освещенность, создаваемая некоторыми источниками освещения:

• лунный свет 0,25 lx,
• солнце сквозь облака 10 000 lx,
• солнечный свет 100 000 lx,
• освещение в офисе 300-2000 lx,
• дорожное освещение 10-50 lx.

Именно освещенность является важнейшей характеристикой при проектировании освещения. Заказчику необходимо получить определенное количество люкс на поверхности освещаемого объекта. Для уличного освещения поверхностью может быть проезжая часть или тротуар, для внутреннего освещения поверхность пола или, если речь идет об освещении торгового зала магазина, поверхность торгового оборудования или манекена.

Нормы освещенности

Существуют определенные нормы освещенности для уличного освещения и освещения помещений. Эти нормы необходимо учитывать при выборе типа светильников, их количества и мощности. Нормы освещенности для различных освещаемых объектов регламентируются законодательно. СНиП 23.05.95 указывает на нормы освещенности улиц и дорог. Согласно документу различают три категории дорог:

• категория А – освещённость 20-15 лк,
• категория Б – освещённость 15-10 лк,
• категория В – освещённость 6-4 лк.

Для освещения помещений также существуют нормы освещенности. При проектировании промышленного освещения или освещения офисов эти нормы особенно важны для обеспечения надлежащих условий труда работников и обеспечения производственной безопасности. Для освещения торговых залов норм как таковых не существует. Однако, ритейлеры придерживаются общепринятых стандартов, пришедших к нам из Европы и США.

Измерение освещенности

Для измерения освещенности используют специальные приборы – люксметры. Примером аналогового люксметра может служить прибор Ю – 116, принцип работы которого основан на явлении фотоэлектрического эффекта.

Под влиянием светового потока, падающего на селеновый фотоэлемент, в замкнутой цепи возникает ток, величина которого пропорциональна световому потоку. Прибор проградуирован в люксах. При измерении освещенности фотоэлемент устанавливается в рабочей плоскости (горизонтальной или вертикальной) на некотором расстоянии от оператора, проводящего измерения, чтобы тень не падала на фотоэлемент.

В настоящее время нашли широкое применение аналого-цифровые приборы, позволяющие измерять не только освещенность, но и другие параметры, характеризующие освещение, например, коэффициент пульсации или яркость.

Освещенность на поверхности обратно пропорциональна квадрату расстояния от лампы до поверхности. Если вы увеличили расстояние между светильником и освещаемой поверхностью в два раза – то освещенность уменьшиться в четыре раза. Освещенность на поверхности также зависит от величины угла, под которым освещается эта поверхность.

Яркость (В) является световой величиной, непосредственно воспринимаемой глазом. Она определяется отношением силы света в данном направлении к площади проекции излучающей поверхности на плоскость, перпендикулярную к направлению излучения.

Яркость некоторых источников освещения: люминесцентная лампа 0,8 cd/м2, хорошо освещённая улица 2 cd/м2, полуденное солнце 150 000 cd/м2, сила света свечи около 1 cd, свет маяка до 2 000 000 cd.

Коэффициент отражения поверхности r характеризует ее способность отражать падающий на нее световой поток. Он определяется отношением отраженного светового потока к падающему. Глянцевая поверхность имеет больший коэффициент отражения, чем матовая. Темные поверхности поглощают свет, светлые довольно хорошо его отражают. Поэтому при проектировании освещения помещений необходимо учитывать цвет стен, наличие зеркал, штор и прочих элементов дизайна, влияющих на итоговый уровень освещенности помещения.

Что такое световой поток

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

от мощности источника

Вот таблица этой зависимости для светодиодных светильников:

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

мощность 9Вт

светопоток 1000Лм

аналог лампы накаливания 100Вт

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

от эффективности

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.

Это напрямую влияет на зрение человека.

Фотометр

Фотометр – это прибор-измеритель освещенности. Свет поступает на фотодетектор, затем преобразуется в электрический сигнал и измеряется. Встречаются фотометры, работающие по другому принципу. В основном фотометры показывают уровень света в люксах, но есть и такие, которые используют другие единицы. Те фотометры, которые также называют экспонометрами, участвуют в определении выдержки и диафрагмы, тем самым помогая фотографам и операторам. Помимо того, фотометры применяют для определения уровня безопасной освещенности в других областях, например, в растениеводстве, в музеях, там, где необходимо поддерживать нужную освещенность.

Безопасный поток света на работе

Работая в темном или слабоосвещенном помещении, могут возникнуть различные проблемы со здоровьем, будь это ухудшение зрения, депрессия или другие физиологические и психологические нарушения. По этой причине на рабочем месте, в рамках правил охраны труда, включаются требования о минимальной безопасной освещенности. В конечный результат измерения, который выдает фотометр, входит площадь распространения света. Эти показатели обеспечивают достаточную освещенность всего помещения.

Световой поток и экспонаты музея

От освещенности и силы потока от источника света зависит скорость, с которой будут ветшать и выцветать экспонаты музея. Работники музеев проводят работу по определению освещенности экспонатов. Это делается для того, чтобы убедиться в безопасном количестве светового потока на музейные единицы, а также для обеспечения достаточного уровня освещенности посетителям во время рассматривания экспоната.

Уровень освещенности можно измерить фотометром, что осуществить нелегко, так как его нужно устанавливать как можно ближе к экспонату, а это требует извлечения защитного стекла, выключения сигнализации и получения разрешения. Эту задачу облегчают другим способом, который часто используют сотрудники музея. Вместо фотометра применяют фотоаппарат, который не является заменой фотометра в ситуациях, где требуются более точные измерения найденной проблемы с освещением, но чтобы выявить отклонение от нормы вполне достаточно.

Определить экспозицию фотоаппаратом можно на основе показаний об уровне освещенности. Уровень освещенности экспозиции легко определить посредством нехитрых вычислений. Сотрудники музеев прибегают к формуле или пользуются таблицей, где экспозиция представлена в единицах освещенности. Производя вычисления, не нужно забывать о том, что камера поглощает некоторое количество света, поэтому следует это учитывать.

Световой поток в садоводстве и растениеводстве

Прежде чем обеспечить растение светом, который необходим для фотосинтеза, нужно знать, сколько требуется его каждой культуре. Садоводам и растениеводам это известно. Они измеряют уровень освещенности, чтобы удостовериться в том, что каждое растение получает необходимое ему количество света. Часто для таких процедур применяются фотометры.

Фотометры также широко применяются в лабораторной практике. Например, определяется спектр образцов, с помощью которых устанавливается химический состав. К особому классу таких приборов относится пламенный фотометр. Он выявляет в образцах щелочные металлы, такие как натрий, литий, калий. Чтобы их обнаружить, нужно сжечь образец при высокой температуре и с помощью фотометра проанализировать спектр пламени. Данная задача другими способами решается гораздо труднее.

Современные фотометры преобразуют световое излучение в электрические импульсы, они регистрируются по принципу амперметра и вольтметра, а после конвертируются в компьютерный формат.

Фотометр — это прибор, охватывающий многие области знаний, такие как химия, молекулярная биология, физика, материаловедение и другие. Фотометр широко применяется в промышленности, в лазерной и оптической продукции. Помимо химической лаборатории, фотометр находит применение в лабораториях судебно-медицинской экспертизы.

Таким образом, из вышеизложенного вы узнали о единицах измерения света, что лампы лучше покупать с указанным числом люменов, что понятия освещенности и яркости разнятся, а количество света можно измерить специальным прибором.

Способы расчёта

Их можно выделить два:

1. По электрической мощности (в Ваттах).
2. По световой (в Люменах).

Для каждого варианта предусмотрены свои нормы, формулы и единицы измерения. Оба имеют свои достоинства и недостатки. Рассмотрим их более детально.

Считаем в Ваттах

Этот способ рассчитать освещённость помещения самый простой, привычный, но не самый точный. Для его применения необходимы следующие данные:

• площадь комнаты;
• требуемая мощность на квадратный метр.

Площадь находим по простой школьной формуле S=a*b. Далее, берём данные о необходимом количестве Ватт на 1 м2 — в среднем это 20 Вт — и множим на площадь. Математически это будет выглядеть так: P=S*p, где P — общая мощность, p — номинальная для 1 м2. Теперь можно высчитать количество лампочек в помещении. Просто делим общую мощность на этот же показатель для одной лампы. То есть, если вы хотите осветить помещение, которое требует в общем 300 Вт с помощью лампочек в 75 Вт, то: 300/75=4 — именно столько источников света вам понадобится.

Рациональное использование источников освещённости позволит улучшить атмосферу в помещении

Следует отметить, что норма 20 Вт — очень приблизительна. И чтобы повысить точность, желательно использовать отдельные показатели по каждому типу помещения:

• гостиная — 10–35 Вт;
• кухня — 12–40 Вт;
• ванная комната — 10–30 Вт;
• спальня — 10–20 Вт.

Все данные о мощностях мы умышленно привели для обычных ламп накаливания, как самых распространённых в наших краях. Производители более дорогих и в то же время экономичных видов зачастую указывают на упаковке какой по мощности лампе накаливания соответствует этот экземпляр.

Считаем в Люменах

Этот способ, с одной стороны, более точный, с другой — менее привычный. Хотя, если разобраться в единицах измерения, то ничего сложного в нём нет. Сложность заключается в том, что большинство из нас ассоциирует всё связанное с освещением с Ваттами. Но на самом деле эта единица измерения показывает лишь сколько ваша лампа потребляет электрической энергии. А сколько она при этом даёт света, её световой поток, измеряется в Люменах (Лм). В свою очередь, освещённость помещения измеряется уже в Люксах (Лк). 1 Лк равен 1 Лм на 1 м2. Объясняем проще. Если с помощью светового потока в 1 Лм осветить поверхность площадью в 1 м2 — такая освещённость будет равна 1 Лк.

Дальше действуем по тому же алгоритму. Берём общую площадь, множим её на необходимую освещённость для 1 квадратного метра и получаем мощность светового потока, которая нужна для освещения всего помещения. Формула почти такая же, как и раньше: P=S*E. Где S по-прежнему площадь, P — общая мощность (теперь в Лм), а E — освещённость 1 м2 в Лк.

Помните об эффективности каждого источника освещения

Чтобы воплотить эту формулу в жизнь понадобятся нормы по освещённости того или иного типа помещения. По разным нормативным документам они составляют:

• гостиная — 100–200 Лк;
• кухня 150–300 Лк;
• ванная комната — 50–200 Лк;
• спальня — 100–200 Лк.

Осталось произвести расчёт количества светильников. Для этого общую мощность (P) делим на световой поток от одного источника (F) — n=P/F. Здесь тоже потребуются определённые цифры. А именно световая мощность разных видов ламп. Почти всегда эти сведения можно найти на упаковке. Но на всякий случай основные из них приведём и здесь:

Тип лампы	Потребляемая мощность (Вт)	Мощность светового потока (Лм)
Лампа накаливания	15 25 40 60 75 100	90 230 430 730 960 1380
Галогенная лампа 12 В	20 35 50 75	340 670 1040 1280
Галогенная лампа 220 В	100 150 200 300 400 500	1650 2600 3200 5000 6700 9500
Светодиодная лампа	2–3 4–5 8–10 10–12 12–15 18–20 25–30	250 400 700 900 1200 1800 2500
Люминесцентная лампа	4 6 8 13 15 16 18 36 58	120 240 450 950 950 1250 1350 3350 5200

Подставив данные из таблицы в формулу над ней, вы сможете рассчитать количество источников света при использовании разных типов ламп.

Как мы и говорили, если внимательно отнестись к единицам измерения и не путать Люмены и Люксы — сам расчёт ничего сложного собой не представляет. При достаточном уровне ответственности и внимания произвести его сможет каждый. Но если эта информация вас немного озадачила — можем предложить произвести подсчёт онлайн. Для этого используйте специальный калькулятор освещённости помещения.

Пример расчета

Проведем пример расчета количества и мощности светодиодных ламп для жилой комнаты в многоквартирном доме, размером 20 квадратных метров и высотой потолков 2,6 метра. 150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.Теперь по таблице №2 выбираем лампу, которой мы хотим освещать нашу комнату.

Если возьмем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, получим, что для освещения нашей комнаты десятиваттными светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. При округлении получаем 4 лампочки по 10 Ватт.

Однако при таком способе расчета надо принимать во внимание, что свет в помещении будет тем ровнее, чем больше источников света. Поэтому если Вы предполагаете делать дизайнерское освещение с несколькими светильниками, встраиваемыми в потолок, то мы бы рекомендовали использовать 8 светодиодных лампочек по 5 Ватт каждая и распределить их по потолку на равном расстоянии друг от друга, либо сконцентрировав их в наиболее нужной зоне помещения. Еще раз заметим, что данный расчет производится по нормам СНиП принятым в нашей стране достаточно давно

Многие наши клиенты отмечают, что уровень освещения по этим нормам для них недостаточен и света в помещении не хватает

Еще раз заметим, что данный расчет производится по нормам СНиП принятым в нашей стране достаточно давно. Многие наши клиенты отмечают, что уровень освещения по этим нормам для них недостаточен и света в помещении не хватает.

Что такое люкс

Расшифровка Лк в освещении обозначает люкс, разобраться с термином не составит труда. Он используется для нормирования света. Если нарушить рекомендованные правила, то это негативно скажется на зрении. Человек будут намного быстрее уставать или же из-за излишней яркости будут болеть глаза. Все основные показатели есть в СП 52.13330.2016, это основной нормативный документ, которым руководствуются все российские проектировщики.

Есть два основных показателя – люксы и люмены, в чем разница понимают немногие, хотя тут все просто:

1. Люмен (Лм) – единица измерения светового потока, используемая в международной системе физических величин. Он равен потоку, исходящему из точечного источника с силой света в 1 канделу. То есть, данный показатель отражает полный световой поток, исходящий от лампы. Он не учитывает концентрацию света за счет отражателя или его бесполезное рассеивание во все стороны.
2. Люкс – единица измерения освещенности, входящая в международную систему. Он равен освещенности участка площадью в 1 кв.м. с силой света в 1 люмен. Если на квадратный метр падает световой поток в 200 люмен, освещенность равна 200 люксов. Если свет распределяется на 10 кв. м., то освещенность составит 20 Лк.

Наглядный пример, как могут светить фонари с одинаковым световым потоком, но разным световым пучком.
