Проводка освещения в баню своими руками

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Подключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Основные виды труб для электропроводки

Для укладки электрической проводки на стенах используют:

• жесткие магистрали из стали или негорючего пластика;
• эластичные рукава с гофрированной поверхностью, выполненные из синтетических материалов, не поддерживающих горение.

Гофрированные

Эластичные рукава позволяют аккуратно обходить неровности на фасадах здания. Для протяжки кабеля используют стальную проволоку. Гофрированные трубки соединяют муфтами и крепят на стене на клипсах. Пластик не проводит электрического тока, а резиновые втулки на входах в распределительные коробки предохраняют проводку от осадков или конденсата. Конструкцию можно разобрать для ремонта или частичной модернизации. Комплектующие являются многоразовыми.

Для прокладки в грунте используют армированные рукава, выполненные из полиэтилена высокого давления. Гофра не рассчитана на механические нагрузки: при сдавливании магистраль лопается и не защищает кабель. Синтетический материал не разрушается под воздействием влаги. Для уличного монтажа используют гофрированные трубы с внешним слоем из полиэтилена низкого давления, не разрушающегося под воздействием солнечного света.

Металлические

Стальные трубы устанавливают вдоль фасада здания на кронштейнах. На концах магистралей и переходных муфтах убирают мелкие заусенцы, способные порвать изоляцию кабеля при протяжке. К недостаткам металлических труб относится электропроводность, в случае пробоя канал оказывается под напряжением. Оригинальные магистрали для кабелей выполнены из оцинкованной стали и не требуют окраски. Изделия тяжелы и дороги, постепенно вытесняются гофрированными и сплошными рукавами из пластика, не проводящего ток.

Пластиковые

Трубы из пластика, устойчивого к механическим и климатическим воздействиям, защищают проводку от повреждений. Магистрали соединяют герметичными муфтами, не пропускающими влагу и пыль. Трубы фиксируют на фасадах скобами или кронштейнами. Эластичности деталей достаточно для обхода небольших неровностей.

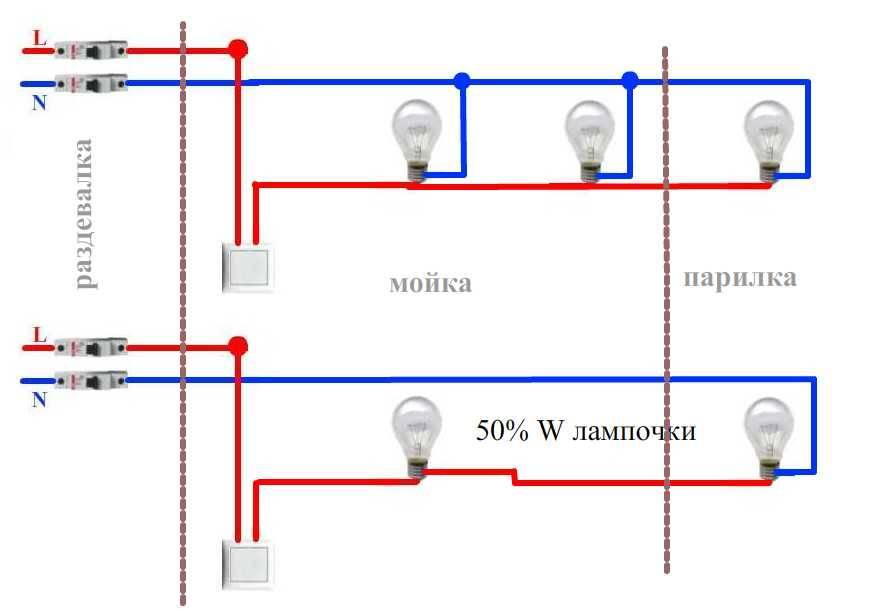

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

• внешний;
• внутренний;

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

1. Отпадает необходимость делать канавку в стене (штроба).
2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
3. Всегда можно внести изменения в планировку и разводку.
4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

1. Вывод под светильники (преимущественно в середине потолка, по краям).
2. Вывод под выключатель.
3. Вывод под электрокаменку.
4. Вывод для панели управления температурой.
5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.

Пошаговая инструкция работ:

1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
2. Рассчитать основные параметры автомата.
3. Выбор сечения электрокабеля.
4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

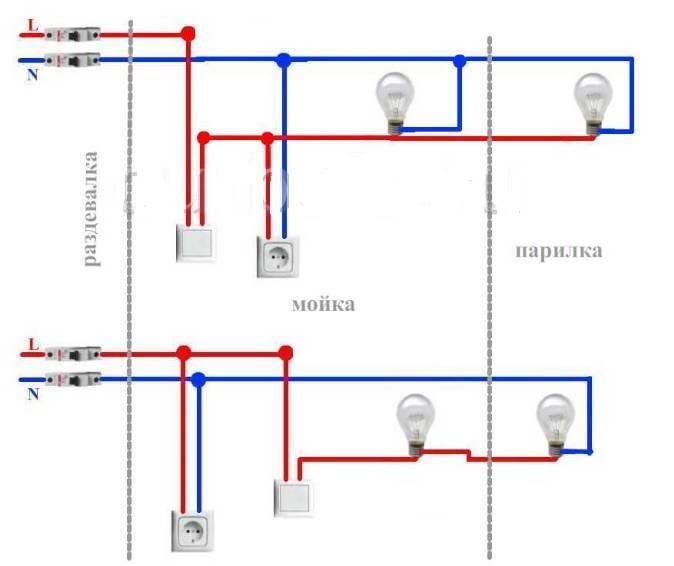

Схема электропроводки в бане

Для того, что грамотно выполнить электромонтаж необходимо перед приобретением материалов и комплектующих составить схему электроснабжения.

Схемой необходимо предусмотреть:

• Наружные сети, которые можно выполнить по воздуху или в земле. Вариант прокладки выбирается индивидуально застройщиком, в зависимости от технических и финансовых возможностей, требуемого дизайна;
• Устройство ввода (электрического щита), и при необходимости – узла учета электроэнергии;
• Внутреннюю разводку, в соответствии с экспликацией помещений и предъявляемым к ним требованиям. Определяется количество светильников и установочных изделий (выключателей и розеток), а также нагревательного оборудования (электрических печей, обогревателей и т.д.);
•  Устройство контура заземления.

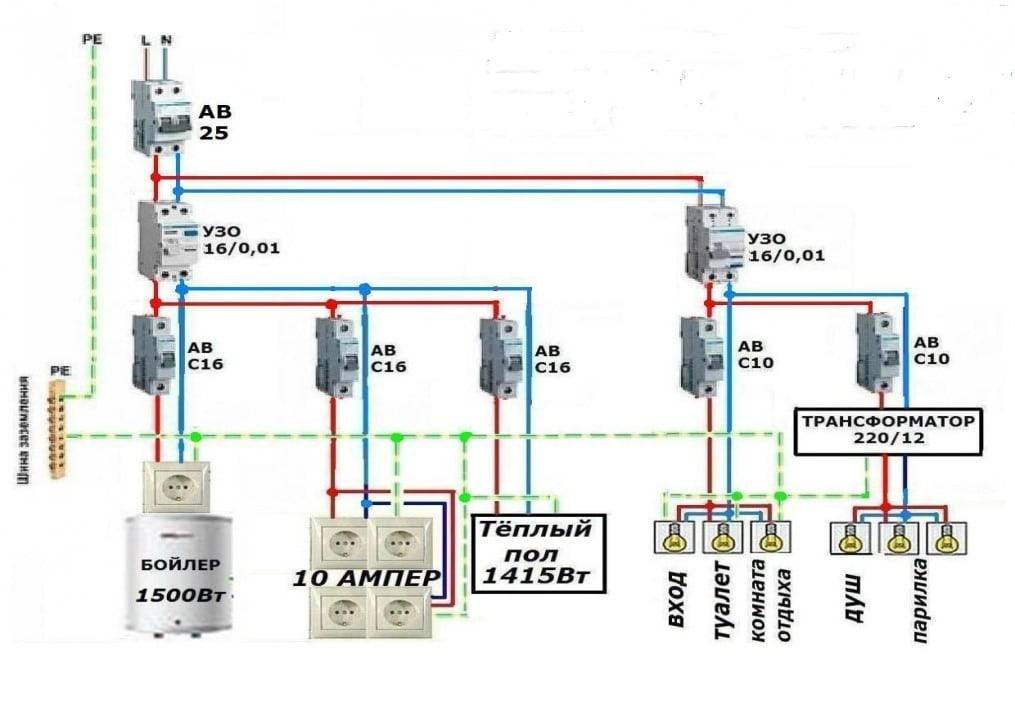

Вариант схемы электроснабжения может выглядеть следующим образом:

Схема электропроводки в бане

Отделка потолков: материалы и способы крепления

Для монтажа потолочных перекрытий в деревянной бане применяют брусья сечением минимум 50х150 мм. Устанавливают его подшивным методом, при котором перекрытие выполняет функцию пола в чердачном помещении (многие проекты дополнены небольшими арочными окнами во фронтоне и подходят для обустройства комнат отдыха).

Первый этап отделки – фиксация вагонной доски, поверх которой со стороны чердака настилают пароизоляцию и утеплитель для защиты стропильной системы от сырости, гниения и порчи под действием влаги и горячего воздуха. Поверх слоя утеплителя и изоляции настилают обрезные доски, которые прибивают к балкам перекрытия с помощью нержавеющих гвоздей. Все швы при отделке потолка также тщательно заделывают влагостойким герметиком. Не рекомендовано применять для обшивки помывочной виниловый сайдинг, который не выдерживает воздействия высокой температуры, коробится и выделяет в воздух токсичные вещества. По этой причине не используют для утепления моечного помещения и бани в целом плиты пенополистирола, которые плавятся при нагревании.

Подведение силового кабеля

Перед тем как делать проводку в бане и парилке, нужно правильно подвести силовой кабель. Это можно сделать подземным или воздушным способом. Последний более быстрый и выгодный, с экономической точки зрения. Для проведения силового кабеля под землёй вам понадобится больше времени и средств.

Воздушный способ установки

Если вы выбрали воздушный способ, то нужно учитывать жёсткие требования, касающиеся высоты расположения кабеля. Среди них выделяют следующие:

1. Расстояние от кабеля до пешеходной части должно быть более 3,5 м.
2. Кабель должен располагаться на высоте не менее шести метров над проезжей частью.
3. Расстояние между опорами, на которых крепится кабель не должно превышать 25 м. В противном случае следует установить дополнительную опору.
4. Вход силового кабеля в баню нужно делать на высоте не менее 2,75 м.

При воздушном способе подведения следует использовать СИП 4 (самонесущий изолирующий провод) без несущего троса. Следите, чтобы сечение жил из алюминия было равно шестнадцати квадратным миллиметрам. В зависимости от выбранного вами ввода (двухфазного или трёхфазного), будет меняться количество жил в кабеле.

Крепление подводимого кабеля можно осуществлять к внешней стороне здания бани. Перед этим следует поместить его в пластиковый короб или гофротрубу. На месте ввода кабеля в здание устанавливается бокс с размещённым в нём выключателем-автоматом. Это делается из-за того, что правилами запрещено вводить СИП в помещение бани.

Используют четырёх или двухполосный вылючатель-автомат. Этот выбор зависит от количества фаз. Непосредственно к выключателю подводят СИП, а из него будет выходить кабель, который в дальнейшем будет использован для разводки в здании бани. Отверстие в стене, к которому будет выполняться подвод кабеля, должно быть армировано металлической трубкой с заземлением. Использовать другие трубки (например, резиновые) небезопасно, так как с течением времени они станут хрупкими и потеряют свои изолирующие свойства.

Силовой кабель можно подвести к зданию бани с использованием трубы из стали:

1. Для предотвращения попадания влаги, верхня часть трубы должна быть изогнута полукольцом.
2. Нижний конец крепят с небольшим уклоном. Достаточно будет отклонить его в сторону улицы на десять градусов.
3. Труба красится и в её низу просверливают отверстие для вытекания скопившегося конденсата.
4. Верх трубы крепят с помощью сквозных болтов, а всю остальную часть — хомутами к зданию бани.
5. Силовой кабель будет крепиться проволокой к штырям с изоляторами, которые обязательно должны быть на трубе. Выбирают алюминиевую проволоку для кабеля СИП.
6. Провода, с помощью которых будет делаться разводка внутри бани, должны быть разрешены ПУЭ.

Описание подземного варианта

Такой способ подвода более дорогой, чем воздушный. Однако, проложенная под землёй линия надёжно защищена от повреждений и прослужит дольше воздушной. При подводе подземным способом следует использовать более дорогой кабель ВБбШв (бронированный с жилками из меди). Он гораздо прочнее, чем СИП, из-за расположенной между двумя оболочками, металлической оплётки.

Для прокладывания подземной части кабеля, нужно вырыть траншею глубиной не менее 70 см. Дно траншеи заполняется десятью сантиметрами песка, на который кладут кабель. Сверху засыпают песком и кладут ряд кирпичей. Их используют для более надёжной защиты кабеля.

Для вертикального опускания кабеля применяют уголки и металлические трубки. Ввод в здание осуществляют так же, как и при воздушном подключении.

Внешняя подсветка бани

Обычно освещается лишь та территория возле бани, которая видна из дома. При планировке нужно исходить из следующих соображений:

• количество отверстий в стенах должно быть минимальным;
• внешняя подсветка должна быть экономной;
• проводка должна проходить как можно дальше от стен, в особенности от утепляющего материала;
• свечение должно быть холодным, чтобы конструкция не нагревалась.

Этап 1. Электрокабель проводится между декоративным покрытием и кровлей, крепится к нижней части стропил. Устанавливаются светильники, один из них рекомендуется установить над входом для освещения подхода к бане.

Этап 2. Если в качестве декоративной обшивки использовалась пластиковая вагонка (а в большинстве случаев так и есть), то выбираются точечные светильники с низким профилем. Патроны при этом должны быть резьбовыми – это позволит использовать более широкий ассортимент ламп.

В нижней части стропил в соответствующих местах крепятся зажимы для гофрированного шланга, необходимого для прокладки кабеля.

Этап 3. Теперь стоит детальнее поговорить о лампах, которые требуются для освещения бани. Они должны быть малой мощности (5 Вт будет достаточно), за исключением той, что предназначена для установки над входной дверью (минимум 17 Вт). Это дает сразу несколько преимуществ:

• экономится электроэнергия;
• не нагревается вагонка;
• потоки теплого воздуха не уходят под кровлю.

Если устанавливать четыре лампы – по одной на каждую стену – то общая мощность внешней подсветки будет следующей:

5 Вт х 3 + 17 Bт = 32 Вт

Конечно, для полноценного освещения этого недостаточно, но для усиления эффекта можно использовать лампы с зеркальными колбами – так свет не будет рассеиваться по сторонам.

Другой способ

Освещение бани своими руками можно обеспечить и другим способом – установить в землю светильники примерно в полутора метрах от стен. Но это обойдется в несколько раз дороже, ведь количество затраченных материалов и произведенных работ будет большим.

Для этого потребуется:

• планировка ландшафта (на пути света не должно быть никаких преград);
• подземная укладка кабелей;
• герметичные светильники.

Грамотное устройство освещения бани позволит с максимальным комфортом довольствоваться ее целебным эффектом. Но выбор того или иного способа все же остается за владельцем.

Практические рекомендации по монтажу проводки в бане

После того как составление схемы проводки в бане и подготовка к монтажу завершена можно приступать к проведению работ

Важно относиться к процессу со всей осторожностью и, уделяя как можно больше внимания любым деталям.. Своими руками выполнить монтаж электрической проводки можно, но при этом категорически запрещено допускать даже минимальные ошибки. Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ

Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ

Не прочитав данный свод правил, приступать к монтажу категорически запрещено

Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ. Не прочитав данный свод правил, приступать к монтажу категорически запрещено.

Своими руками выполнить монтаж электрической проводки можно, но при этом категорически запрещено допускать даже минимальные ошибки. Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ. Не прочитав данный свод правил, приступать к монтажу категорически запрещено.

В бане монтаж электрической проводки лучше всего осуществлять открытым способом, что в ПУЭ значится лишь как допустимая возможность. На практике было доказано, что данный способ является безопасным и очень удобным. Скрытым способом можно монтировать лишь те линии электропроводки, которые запитывают осветительную систему. Речь идет далеко не о скрытом монтаже под обшивочным материалом, а лишь о проведении кабеля через стену по металлической трубке. Преимущество поверхностного размещения кабелей очевидно: их легче ремонтировать в случае повреждения.

Закрепляется проводку при открытом способе монтажа посредством фарфоровых изоляторов, скоб и кабельных лотков. Уменьшить участки, где кабель будет открыт, можно посредством его размещения в гофрированной трубке, европейском плинтусе или пластиковом кабель-канале. Да и размещение линии электрической сети таким способом повышает ее эстетичность.

В случае использования фарфоровых изоляторов стоит закреплять их на бревнах с интервалом не более 40 сантиметров в горизонтальной плоскости. При вертикальном размещении кабеля следует использовать минимум 2 крепления даже если длина кабеля на этом участке очень мала. В последнем случае следует закреплять кабель, поместив крепления на концах участка.

Распределительный щиток с электрической сети является определяющим элементом, поскольку именно в нем будут размещены основные защитные устройства (автоматические выключатели, УЗО, трансформаторы понижения напряжения и пр.). Соответственно монтировать щиток нужно с использованием высококачественных материалов, в целевом назначении которых прописана функция электромонтажа.

В первую очередь речь идет о том, чтобы высокая влажность не оказывала чрезмерного воздействия на данный элемент сети. Монтаж щитка должен осуществлять на максимальном удалении от парилки и душевой. Лучше всего у входа в баню.

Все жилы, выполняющие роль фазы и подключенные к приборам, создающим нагрузку, должны быть закреплены в нижней части автоматов. Распределительный щиток необходимо качественно заземлить.

Опять стоит повторить, что размещать розетки, выключатели и распределительные коробы в парилках и сауна категорически запрещается. Каждый из перечисленных функциональных элементов электрической сети должен быть установлен в предбаннике, либо в комнате для отдыха.

Но при этом они все равно должны иметь категорию изделий, которые допустимы к использованию в условиях помещения с высоким влажностным уровнем. Речь идет об уровне защиты не ниже IP-44 (на каждой розетке и выключателе в обязательном порядке установлены крышки).

Соединяться кабели могут лишь посредством спайки, либо через надежные клеммы. Идеальной является та система, в которой все кабели от распределительного щитка цельные.

Итог

В статье речь идет о том, как провести качественную электропроводку в бане. Все нормы, правила и рекомендации, приведенные в статье, должны быть выдержаны в процессе монтажа. Лучше всего тщательнейшим образом изучить свод нормативов ПУЭ.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

• ПВКВ;
• ПРКА;
• ПРКС;
• РКГМ (многопроволочный);
• ПМТК;
• OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

1. Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
2. Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
3. Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
4. Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Необходимые инструменты

Чтобы монтаж электропроводки проходил без задержек, опытные мастера советуют иметь под рукой следующие инструменты:

1. Стремянку с молотком и строительным шпателем.
2. Перфоратор, набор отверток, шуруповерт, болгарку.
3. Пассатижи с кусачками, сверла разного размера, рулетку, строительный нож, маркер.
4. Удлинитель, инструмент для обжима наконечников кабеля и снятия изоляции.
5. Инструмент для измерительных работ: лазерный уровень, индикаторную отвертку, мультиметр.

Это интересно: Проводка в деревянном доме своими руками — пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Провода в парилке и разбор основных ошибок

А теперь о самом тонком – самая сложная электропроводка в бане, а именно – в парилке. Самое главное правило – она не должна быть ближе, чем на 0,8 м от дымохода и каменки.

В душевой и парной светильники ставить нужно со степенью защиты IP44 и выше. А самый безопасный вариант – 12-ти вольтные галогенные лампочки. А вот для парилки и топочной лучше брать особо термостойкий провод, который может выдержать нагрев до 180˚ — марки SILFLEX Sif S=0,25-185 кв.мм, одножильный, с силиконовой изоляцией.

С целью безопасности многие банщики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и необычным. Причем саму проводку к ней нужно делать специальным термостойким проводом в металлической трубе.

Важный момент: как любое оборудование, электрика для бани должна проходить ревизию минимум раз в четыре года – это и есть гарант безопасности. И еще для справки: проводка из алюминия имеет срок годности 15 лет, из меди – 20, а потому по истечению этого срока ее обязательно нужно заменить – если речь идет об обычном доме, а в бане она и вовсе работает в достаточно агрессивной среде.

Еще один важный нюанс: если вы нанимаете на работу профессиональных электриков – все равно желательно разбираться хоть в каких-то тонкостях электропроводки в бане. Ведь известно, что сегодня немало таких, что выдают себя за специалистов, а если любимая парная сгорит – не найти их будет и с огнем.

Вот так делается электропроводка бани своими руками – сложно, но все реально. А разобравшись, все можно сделать куда более качественнее и безопаснее, нежели нанимать бригаду местных «электриков» со стажем.

Особенности подведения электрики в парилку

В большинстве случаев баня строится недалеко от жилого дома. Для банной проводки требуется отдельный автомат на распределительном щитке. Прокладка электрики осуществляется двумя способами:

Подземным. Для прокладки кабеля заготавливается специальный короб под землей, прокладываемый через специальные отверстия в фундаменте на высоте около полуметра. Трубы входа в баню должны превышать по размеру сечение электрокабеля в 2 раза.

Подбирайте лампы, рассчитанные на высокие температуры

Наземным. Проводка тянется по воздуху на высоте не менее 2,5 метров и заводится в помещение через стенное отверстие либо кровлю. Кабель используется голый или же самонесущий. Второй вид более надежен и практичен.

Установка светильников

Сделать освещение в сауне своими руками возможно, если следовать общим принципам и правилам. Сначала создается план с подробным указанием расположения светильников, их мощности, нужного числа розеток и выключателей. Для проводки потребуется кабель соответствующего сечения. Следует проконсультироваться с грамотным электриком, от этого зависит бесперебойность и безопасность работы всей системы.

Расчет нагрузки и подробный план заземления необходимо сделать до покупки приборов. В процессе часто выявляются слабые места. Также это убережет от приобретения ненужных устройств.

Инфракрасные лампы

В последнее время всё большую популярность приобретают инфракрасные лампы для бани или сауны. Средняя мощность таких источников света составляет от 250 до 300 Вт.

Частота инфракрасного излучения составляет порядка 1400-3000 нм. Для технических соединений при установке таких приборов используется силиконовый провод.

Инфракрасное излучение

Специальный пульт позволяет варьировать интенсивность излучения. Это позволяет установить необходимый температурный режим и создает все условия для комфортного отдыха и оздоровления.

Монтируется инфракрасное оборудование — обогреватели, лампы и т. п. без особого труда. Главное — точно следовать рекомендациям производителя. Количество излучателей подбирается в соответствии с габаритами помещения.

Расположение инфракрасных обогревателей в парилке

Рекомендации и советы профессионалов

Для установки кабелей в сухих помещениях можно использовать пластиковые короба, а во влажных рекомендуется применять трубы из полимерных материалов.

На этикетках наносят дополнительную информацию о назначении провода (например, для освещения или подключения нагревателя). Через клавишные выключатели должна проходить жила фазы, что позволяет безопасно менять лампы накаливания в плафонах.

По стандарту включение света должно происходить при установке тумблера в верхнее положение. Переходные гильзы в стенах необходимо заполнить негорючим материалом, снижающим риск пожара при повреждении проводки.

Для защиты плафонов от попадания влаги входной кабель закручивают петлей для стока конденсата. Подключение главного автомата производят после сборки проводки и проверки цепей тестовым прибором на замыкание.

Монтаж проводки в парилке и ошибки

Именно монтаж электропроводки в бане в зоне парилки является самой важной частью этого процесса. Соблюдение правил здесь крайне важно. Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра

Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения

Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра. Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения.

Альтернативой является точечное освещение в области пола — оно наиболее безопасно и почти гарантированно не приведет к пожару. К светильникам предъявляются те же требования по защите: иначе пар проникнет в корпус и начнет быстро окислять контакты, что приведет к возгоранию.

Также стоит позаботиться и о проводах. Описанные выше марки не подойдут для парилки: здесь нужен кабель с термостойкой изоляцией. Наиболее распространенным в классе является SILFLEX Sif S=0.25–185. Он может выдержать температуру выше 180 градусов, чего будет достаточно для парилки.

Ошибки при монтаже проводки в парилке чаще всего бывают нескольких типов:

1. Монтаж проводки в изоляции (а нужно открытым способом).
2. Использование металлических рукавов.
3. Пересечение проводов и отклонения от вертикали и горизонтали.

Стеклянные двери в парилку сауны: достоинства и недостатки

Для начала вспомним, что характерно для сауны: высокая температура и низкая влажность. В такой атмосфере и дерево, и стекло оказываются в более выигрышных условиях, чем в русской бане.

Дереву от влаги свойственно увеличиваться в размерах, из-за чего двери из него перестают закрываться. Но в сауне эта проблема не актуальна. Следовательно, мы не можем сказать, что стекло, которое не меняет свои габариты под действием температуры (по крайней мере того диапазона, на который оно рассчитано), обладает явным преимуществом перед деревом в сауне.

Более того, в продаже вы найдете разные вариации стеклянных дверей в парилку: без окантовки, с окантовкой – деревянной или алюминиевой. Древесина тоже может быть разной – сосна, липа и др. Но самое главное – это термообработанная древесина, то есть она подготовлена для эксплуатации в режиме сауны.

Деревянная дверь парилки из хвойных пород дерева – обратите внимание на подтеки смолы

Помимо сохранения изначальной геометрии стекло обладает жаропрочностью – в сауну ставят толстое закаленное стекло, которое спокойно выдерживает температуры финской парилки. А мы знаем, что поднять ее можно и до 120 градусов, но только ценой ущерба здоровью.

Дерево же является по определению горючим материалом. Хотя штатная ситуация в сауне и не ведет к его возгоранию.

Однако дерево может со временем растрескаться (это случается в том случае, если оно неправильно сушится), а стекло в этом плане имеет реальное преимущество – если его не разбить, оно прослужит дольше дерева.

Хрупкость стекла – основной недостаток стеклянной двери в парную. Но и его создатели качественных дверей смогли свести к минимуму: закаленное стекло, если и бьется, то на неопасные для тела осколки, которые не имеют острых граней. К тому же толщина, скажем, в 8 мм делает раскол менее вероятным.

Полезное видео

Хотите узнать, как быстро разобьется 8-миллиметровое стекло, если по нему попеременно прыгать и бить молотком? Тогда смотрите краш-тест:

Второй недостаток – теплопотери. Как бы нас ни убеждали любители бани, что через двери они весьма малы, мы знаем, что при расчете требуемой мощности печи всегда учитывается площадь поверхностей, не имеющих теплоизоляции. В том числе и стеклянных дверей, которые «увеличат» объем вашей парной на несколько кубометров. Проще говоря, это больше топлива, больше работы вашей печке.

Теперь о конденсате. Вопрос о нем актуален для русской бани, а в сауне влажность не должна подниматься выше 15%, что при температуре в 90 градусов делает невозможным выпадение конденсата. И если покупать прозрачное стекло в сауну, то можно не беспокоиться по поводу его запотевания и натекания конденсата под дверь.

Вряд ли уход за дверью следует отнести к недостаткам, но стеклянная потребует ухода более частого и тщательного, чем деревянная.

ПОДВЕДЕМ ИТОГИ: стеклянные двери для парилки сауны подходят отлично, материал не страдает от кондиций, но то же относится и к дереву. Если оставить в стороне эстетические предпочтения, то у стекла в сауне нет весомых преимуществ перед деревом. Но верно и обратное.

Помещения в бане

В бане помещения различаются по назначению, и от этого зависят требования к эл. проводке.

Парная

Зоны в парной

В парной запрещены любые выключатели и розетки. Светильники должны иметь степень защиты IP65. Светодиодные или энергосберегающие лампы не применяются, так как электронная схема этих ламп не работает при высоких температурах. Само помещение парилки делится на четыре зоны по температурному режиму. Подключение производится без распределительных коробок и соединений, напрямую.

1. Печь. Здесь запрещена установка любых электроприборов, кроме самой печи.
2. Самая «холодная» часть, обычно ниже нижней полки. Здесь отсутствуют особые требования к электропроводке, кроме общих для бани.
3. Полки. Провода должны выдерживать не менее 180 градусов, а светильники — 125.
4. Самая «горячая» часть, под потолком. Разрешены только приборы управления нагревом.

Схема монтажа освещения в парилке

Схема монтажа освещения в парилке: 1 — электросчетчик, 2 — вводной автомат на дом, 3 — вводной автомат бани, 4 — распредкоробка, 5 — выключатель освещения, 6 — защитная труба, 7 — провод заземления, 8 — патрон электролампочки, 9 — защитное стекло, 10 — стена между парилкой и предбанником.

Возможные ошибки электропроекта:

• Нарушение температурного режима — выбор обычного провода вместо термостойкого или проектирование светильника на потолке.
• Отсутствие в проводе, питающем светильник, заземления.
• Проектирование выключателя или аппаратуры управления печью внутри парной.
• Установка распределительной (распаячной) коробки внутри парной.
• Проектирование светодиодных светильников или энергосберегающих ламп.

Важно! Печь обязательно должна быть заземлена!

Душевая

В душевой, как в парилке, выключатели и розетки устанавливать запрещено. Это помещение с повышенной влажностью и розетки разрешены только в квартирах. Светильники должны иметь степень защиты IP45.

Предбанник, раздевалка, комната отдыха

Особых требований нет, однако проводка, согласно ПУЭ, выполняется открытым способом, в трубе или кабель-канале. Прокладка в металлических трубах и гофрах запрещена.

Ошибкой проекта электроснабжения будет установка герметичных светильников, розеток и выключателей. Это не противоречит ПУЭ, но ограничивает в дизайне и ведёт к дополнительным расходам — герметичная аппаратура дороже обычной и не представлена в широком ассортименте.
