Светодиодное освещение квартиры или дома

Интересные идеи освещения

Благодаря простому монтажу светодиодных источников и гибкости материала, можно выделить мягким, ярким или цветным светом любую зону и деталь помещения.

Интересные варианты использования светодиодов:

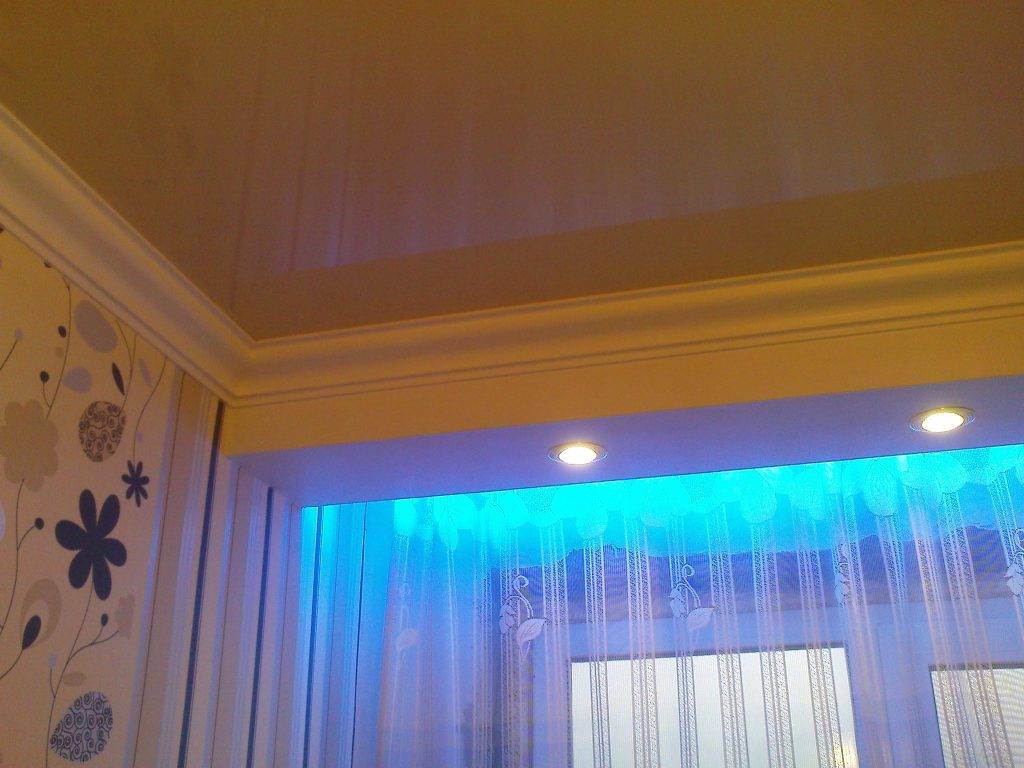

Оконное пространство – скрытая подсветка штор.

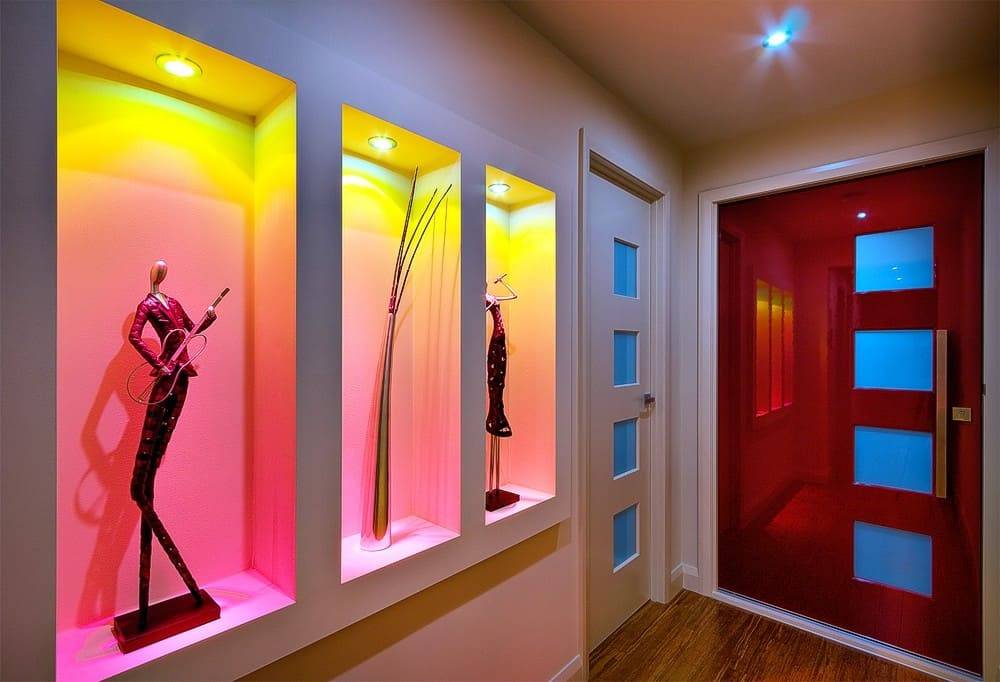

Арки, дверные проемы, ниши – светильники по контуру.

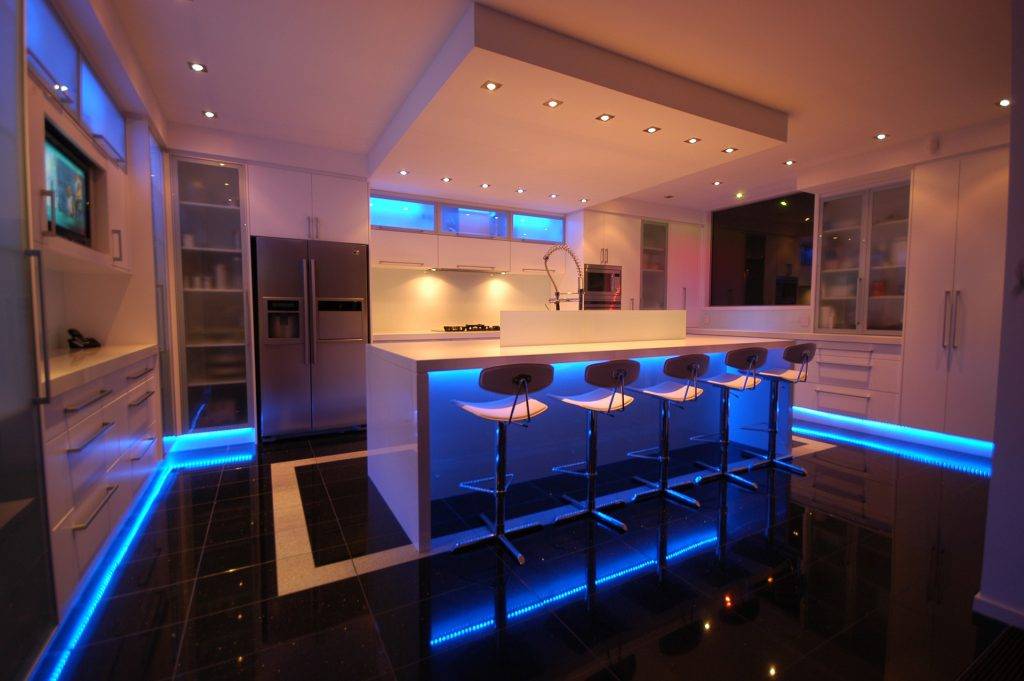

Подсветка кухонного островка, стола или барной стойки.

Подсветка зеркал, ванны, сантехники.

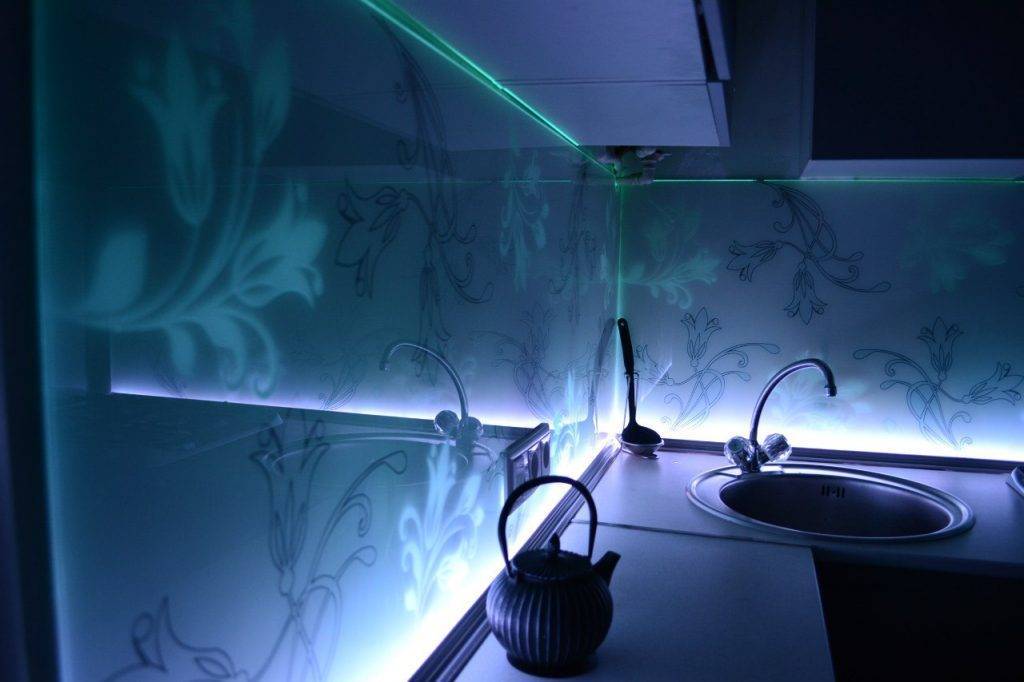

Подсветка кухонного фартука, нижней части навесных шкафов.

Светодиодами можно оформить комнатные растения, подчеркнуть потолочные ниши, выделить аквариум, книжные полки. Существует множество идей, как использовать светодиодные источники в освещении квартиры

Важное правило – основное освещение должно быть равномерным и ярким, контурное и декоративное – акцентным. Лишние источники освещения в квартире не нужны, достаточно установить несколько мощных приборов, правильно направить поток света

Сколько нужно светодиодных ламп?

Для нормального освещения комнаты площадью 16-18 м2 требуется две лампы накаливания по 100 ватт. Каждая лампа накаливания производит 1200-1300 люмен. Итого получается что на комнату площадью 16-18 м2 требуется 2500 люмен. Из справочников известно, что светодиоды на потребляемый 1 ватт электроэнергии выдают 50-60 люмен. Разделим 2500 Лм на 50 Лм/Вт и получим 50 ватт. Теперь необходимо подобрать светодиоды суммарной мощностью в 50 Вт. Можно взять 10 светодиодов по 5 ватт и равномерно распределить их узкий свет по всему помещению, либо можно взять 4-5 мощных светодиодов по 12 ватт.

Светодиодная лампа

С расчетом количества светодиодов мы разобрались, теперь разберемся со светодиодной лентой и подберем к ней блок питания.

Дополнительные способы

Вар.

№5, подходит для основного led освещения помещения.Вар. №6, нижний профиль монтируется накладным способом в виде светодиодного светильника на гипсокартонную поверхность. Возможна замена на потолочный плинтус.

Вар. №7, из-за сложной формы карнизов обычно леды размещают на стене.Вар. №8, плинтус крепится ниже  на 50 -70 мм.

и на нем размещается источник света. Это бюджетный монтаж, подойдет любой дешевый плинтус, не обязательно полиуретановый. Угол свечения светодиода 120 градусов, по этому при таком размещении он не будет слепить и практически не будет виден.

Вар. №9, гипсокартонный короб двухуровневого натяжногоВар. №10, визуально увеличивает высоту за счет подсветки стены.

Инструкция по установке светодиодов

Для установки подсветки на пол своими руками рекомендуется использовать светодиоды. Самый простой способ с ними работать. Установите диоды непосредственно перед укладкой плитки. Если плитка уже уложена, есть еще один вариант — установить освещение по швам плитки. Для этого вам потребуется очистить швы от раствора.

Работа выполняется в таком порядке:

1. Купить светодиодные светильники, изначально предназначенные для напольной установки. Отличительной особенностью таких диодов является наличие готовых крестообразных опор, благодаря которым они надежно фиксируются между плитками. Стоят такие диоды недешево, но это их единственный недостаток. При желании можно сэкономить, купив стандартные светодиоды и соединив их проводами. Также необходимо обработать все проводники силиконом, чтобы сделать их устойчивыми к влаге.
2. Соединить и заделать жилы термоусадкой.
3. Не оставляйте блок питания снаружи, лучше спрятать провода под плинтусами.
4. Убедитесь, что подсветка работает правильно.
5. Если все в порядке, окуните жилы в клей и дайте высохнуть.
6. Еще раз проверьте систему на правильность работы. Если подсветка исправна, обработайте швы фуганком. Удалите остатки клея плоской губкой.

Примечание! Швы должны быть чуть ниже уровня плитки (примерно на пару миллиметров). Это предотвратит их сбивание с ног при ходьбе.

Установка точечной подсветки

Такие светильники монтируют в углах комнаты, по ее периметру, на стенах у ступенек лестницы или в подступенках. Сначала определяют место установки, решают, целесообразно ли добавлять в систему датчики движения. Далее покупают осветительные приборы, проводники и выключатель (датчик), ищут участок, от которого будет запитана подсветка.

Инструкция по монтажу подсветки по периметру комнаты

Предлагаем пошаговую инструкцию по установке простой контурной светодиодной подсветки на потолок:

1. В подготовленной нише, в которой будет укладываться светодиодная подсветка, закрепите по всему периметру пластиковый уголок при помощи небольших саморезов. В отличие от хорошего контакта с ПВХ, от гипсокартона лента может отклеиться. Поэтому игнорировать этот этап монтажа не стоит.
2. Возьмите рулетку и сделайте на светодиодной ленте отметки нужной длины, после чего порежьте ее на куски. Помните при этом, что разрезы можно делать лишь по специальным отметкам, иначе лента перестанет функционировать.
3. Для соединения кусков ленты можно воспользоваться коннекторами, однако лучше всего воспользоваться пайкой – так получится надежнее. Во время пайки соблюдайте полярность. Не забывайте, что стыковать много лент между собой нельзя. Как правило, больше трех бобин длиной по 3-5 м в одну конструкции не соединяют. Если у вас получается большая длина, то такие отрезки потребуется подсоединить к блоку питания параллельно.

Стоит отметить, что ленту можно сгибать под углом не более 90 градусов.

1. От готовой системы необходимо вывести провода, при помощи которых будет осуществляться подключение к контроллеру и блоку питания. Сначала система подключается к контроллеру, а уже он – к блоку питания. Протестируйте готовую систему на работоспособность.
2. Снимите защитную пленку с липкого слоя ленты и установите ее на ПВХ уголок.

Так как светодиодная лента боится высоких температур, процесс пайки должен длиться менее 10 секунд, при этом температура плавления припоя равняется 160 оС.

Подсветка телевизора

Подсветка телевизора светодиодной лентой самостоятельно, является креативным способом улучшить визуальный эффект при просмотре видео. Можно сделать простой и усложненный вариант подсветки. Простой – подразумевает монтаж устройства по периметру на задней панели телевизора, и управление лишь с помощью контроллера, если используется RGB лента или выключателя – если одноцветная. Этот вариант освещения создает интересный акцент на телевизоре, как предмете интерьера, когда он выключен. А также позволяет с комфортом для глаз смотреть его, при отсутствии другого освещения. В полной темноте смотреть телевизор не рекомендуется, так как это плохо влияет на зрение, а при включенном внешнем освещении – теряется атмосфера. Поэтому создание подсветки из led ленты отличный выход.

Посложнее будет реализовать интеллектуальную подсветку телевизора. Она представляет собой свечение, меняющееся в динамике, в зависимости от изображения на экране. Добиться этого можно в случае использования телевизора, как монитора компьютера. Тогда с помощью специального контроллера Arduino, светодиодного драйвера и четырех кусков RGB ленты, можно создать потрясающий эффект при просмотре видео. Программа контроллера анализирует каждый кадр на экране и в зависимости от него подает сигналы об интенсивности отдельного цвета на участках светодиодной ленты.

Монтаж освещения

Установка такого типа освещения не требует специальных знаний и профессиональной подготовки – ее можно выполнить своими руками.

Монтаж ленты

Диодные ленты обычно оснащены самоклеящейся стороной. Единственное, что требуется от монтажника – установить карниз при создании скрытого освещения, затем за карниз поместить ленту, приклеив ее к стене.

Карниз можно изготовить из гипсокартона или купить готовый полиуретановый. Теперь размещаем блок питания. В середину карниза вместе с лентой его лучше не укладывать, потому что во время работы он может нагреться и стать пожароопасным. Короткие ленты с небольшой мощностью не перегреют блок, поэтому его можно складывать в короб.

Схема подключения блоков питания

Установка точечных ламп

Точечные лампы легко устанавливаются своими руками, так как обладают простой конструкцией с округлым корпусом и двумя выпирающими лапками по краям.

Для их монтажа потребуется предварительно подготовленная поверхность. Обычно это гипсокартонные потолки или проделанные в стене отверстия, однако проводку к светильникам ведут скрытым способом. Перед помещением лампы в отверстие провода с проводкой соединяют.

Используйте клеммные зажимы для соединения – это специальные зажимы, которые обезопасят соединения проводов даже при разном сечении и материале, при этом они доступны по стоимости.

Вставляя светильник в отверстие, выпирающие лапки нужно поджать рукой и аккуратно поместить корпус в штробу. После этого необходимо обесточить помещение и подключить выключатель.

Выключатель на одну клавишу

Чтобы закончить установку и оценить новое освещение квартиры, проще всего установить выключатель с одной клавишей. В распределительной коробке имеется два типа проводов – фазный и нулевой.

Нулевой обычно имеет синий цвет изоляции и сразу зажимной клеммой соединяется с нулевым кабелем светильника. Фазу сначала ведут к выключателю, потом обратно к коробке и затем только на соединение к фазе лампы.

Кроме этого, существуют выключатели на две или три клавиши, с регуляторами интенсивности и прочим – они требуют немного большей подготовки перед установкой в домашнем освещении.

Расчёт

Правильный расчёт очень важен для гармоничного освещения помещений и долгого срока эксплуатации.

Первым делом, необходимо рассчитать мощность блока питания. Мы знаем, что светодиодные ленты продаются рулонами по 5 метров, в каждом метре может быть до 120 светодиодов. Если нам не нужна такая длина, то мы можем обрезать ленту нужной нам длины. Резать следует с шагом в 3 светодиода, обычно производители наносят штрих в возможном месте разреза.

Блок питания необходим по той причине, что светодиодную ленту нельзя подключать напрямую к сети в 220 вольт. Чтобы выбрать блок питания, нам необходимо знать суммарную мощность всей ленты, плюс небольшой запас.

Предположим, нам необходимо осветить участок в 3 метра. Мы покупаем светодиодную ленту SMD 3528, в данной ленте 60 светодиодов на 1 метр и энергопотребление 4.8 Ватт на один метр. Отсюда следует, что наша расчетная мощность будет 14.4 Ватт.

Для качественной работы нашей подсветки необходимо взять запас мощности 20%, а это значит, 14.4 * 1.2 = 17.28 Ватт. Далее, по каталогу блоков питания подбираем необходимую модель со значением не ниже 17.28 Ватт.

Далее, приступаем к расчёту количества светодиодных светильников. Если нам необходим строго точный расчет, то следует использовать специализированные справочники, в которых мы будем ориентироваться согласно мощности светодиодов и общей площади, к таким как СНиП.

Если нам такой точности не нужно, то мы можем рассчитать количество светильников самостоятельно. Для этого нам нужно знать мощность светового потока, он измеряется в люменах, производители указывают его на упаковках, и общая площадь освещаемого помещения.

Для освещения 10 м2 нам необходимо примерно 1300 люмен. 1 Ватт светодиода дает по минимуму 50 люмен, а это значит, что для освещения комнаты в 30 м2 нам необходимо 80 Ватт мощности. Вам только остается решить на какое количество светильников, какой мощности поделить это значение.

Как правильно выбрать

При выборе лампы на основе светодиодов, для использования в жилом доме (квартире), необходимо руководствоваться следующим критериям выбора, это:

1. Мощность лампы.

Этот показатель свойственен всем источникам света. Светодиодные лампы одной мощности с лампами накаливания и энергосберегающими лампами излучают больший световой поток.

Световой поток светодиодов в 8-10 раз больше чем у ламп накаливания и значительно больше, чем у энергосберегающих ламп различной конструкции.

1. Напряжение питания.

Светодиоды выпускаются для непосредственной установки в электрические сети переменного тока напряжением 220 В, частотой 50 Гц, а также на напряжение 12 В, которые подключаются через специальные устройства, адаптеры и диммеры.

1. Цвет свечения светодиодов.

Этот критерий выбора, позволяет создавать не только комфортное по освещенности, но и по ощущениям и восприятию освещение. Этот параметр называется цветовой температурой, которая измеряется в Кельвинах.

1. Световой поток.

Этот параметр характеризует способность лампы воспроизводить определенное количество света, он измеряется в Люменах (Лм).

Кроме этого, при выборе конкретного источника света нужно обратить внимание на способ его установки (размер цоколя) и способ крепления (светодиодные ленты и блоки), а также возможность установки устройств, обеспечивающих плавность регулировки освещенности и настройки режимов работы (частота пульсаций, чередование цветов и т.д.)

Типы ламп

Большинство современных лед-источников света разделяется на следующие основные категории:

1. По виду светоисточника делятся на SMD (долговечные) и COB (мощные и сверхмощные).
2. По месту назначения – для внутреннего или наружного применения, для предприятий промышленного сектора, прожекторы, для садов.
3. По типу цоколя Е винтовые и G штырьковые – классический Е27, уменьшенный Е14, G5.3 – для главного освещения, G4, G9, G10 – для подсветки.
4. Лампы различаются – по форме колбы (сферическая, овальная, свечеобразная), по наличию или отсутствию охладительного радиатора, по светотехническим характеристикам (яркость, мощность, температура цвета).

Срок службы

Производители всегда указывают на изделиях усредненное значение срока службы. Как правило, это несколько десятков тысяч часов. На деле долговечность светодиодного освещения определяется множеством сопутствующих факторов:

1. Конструктивными особенностями и качеством материалов, из которых изготовлены компоненты.
2. Чем ниже светоотдача, тем меньше пройдет времени до выхода из строя.
3. Чем чаще лэд-кристалл подвергается перепадам напряжения, тем меньше он служит.
4. Производители указывают максимально возможный срок службы при благоприятных условиях эксплуатации.
5. Указываемый в гарантии период безаварийной работы за один год принимается равным 9 тыс. часов.

Дорогие светодиоды надежных производителей могут работать до 5 лет или, что равнозначно, 100 тыс. часам непрерывного свечения.

Время выбирать

Я твердо решил, что в своей квартире, в качестве освещения буду использовать светодиодные ленты, ну может быть еще несколько светильников со светодиодными лампами. Однако для начала, нужно разобраться с чем, собственно, предстоит иметь дело.

Различия светодиодных лент

Светодиодные ленты различаются: по цвету свечения, яркости и степеням защиты.

По цвету свечения светодиодов, установленных на монтажной плате, ленты бывают: синие, красные, зеленые, желтые, белые (теплые/холодные) и RGB. С первыми четырьмя все понятно, а вот на белых и RGB-лентах хотелось бы остановиться немного подробнее.

Дело в том, что белый светодиод – это синий светодиод, на поверхность которого нанесен слой люминофора.

Что касается RGB-светодиодов, то тут все еще интереснее – он способен светиться любым цветом. Как достигается такой эффект? Все просто – в RGB-светодиоде имеется 3 цвета: R(Red)-красный, G(Green)-зеленый, B(Blue)-синий, а при их смешивании, можно получить другие цвета.

От количества установленных на ленте светодиодов зависит яркость ее свечения. Варианты следующие: SMD3528 – по 60, 120, 240 диодов (3,5 х 2,8 мм) на 1 м, SMD5050 – по 30, 60, 120 диодов (5 х 5 мм) на 1 м В принципе, есть и другие вариации, однако принцип тот же – чем больше светодиодов, расположено на 1 м. ленты, тем ярче она светит.

Степень защиты светодиодной ленты – то есть насколько она защищена от внешних воздействий. По этому параметру, ленты бывают трех видов: незащищенные – для установки в помещениях с нормальным уровнем влажности, защищенные эпоксидной смолой – подойдут для бани или ванны и полностью защищенные – для улицы или производственных помещений со сложными условиями.

Как подключить люстру с пультом своими руками

Вначале всегда напоминаю основные правила безопасного монтажа патрона: потенциал фазы должен подводиться на удаленный контакт, а нуля— на ближний.

Для подключения проводов используют клеммную колодку. Выключатель должен в обязательном порядке врезаться в фазный провод схемы подключения одноклавишного выключателя и снимать его потенциал с лампы при отключении.

Аналогично работает схема подключения двухклавишного выключателя.

По этим же принципам происходит подключение люстры с пультом к выключателю в бытовой проводке. Металлические детали корпуса соединяются в электрическую цепь с защитным РЕ проводником.

Антенна приемника скрывается в корпусе так, чтобы ее вывод мог принимать командные сигналы от пульта.

Внутри конструкции светодиодной люстры монтаж уже выполнен на заводе. С контроллера и корпуса сделаны выводы проводами для подключения к клеммной колодке.

Нам остается скоммутировать их с цепями питания и проверить монтаж перед включением.

Тем посетителям, кто дочитал мою статью до конца я предлагаю бесплатно 2 подарка:

видеоролик о создании видеоэффектов в обычной старой люстре за счет вкручивания в нее светодиодных лампочек, управляемых пультом ПДУ.

свою электронную книгу в формате pdf про базовые знания для всех людей, включая начинающих электриков. Кликайте по картинке и скачивайте.

3 варианта установки датчика взмаха руки

Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.

Иногда люди
при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.

В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.

После этого
отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.

Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток – это переделка телевизионной розетки.

Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.

После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.

Обычно он идеально подходит. После чего, монтируете такую розетку в стену.

В итоге у
вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно
планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли
получится.

По поводу
ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении
предмета или руки на расстоянии в 7см.

Так что
кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не
включит. Хотя конечно хвостом может и достать.

Предварительные расчеты

Определить количество и виды расходных материалов можно по предварительным расчётам.Все расчёты можно выполнить в бесплатных программах,

Выбор блока питания для ленты

Чтобы обеспечить работу светодиодной ленты, понадобится блок питания (БП).
Важно
Pобщ = P * L = 8 * 7.2 = 57, 6 Вт.

Для нормальной работы БП нужно предусмотреть запас мощности, которой составит не менее 20% от суммарной мощности светового прибора. Итого: 57,6 * 1,2 = 69,12 Вт

Понадобится БП мощностью не менее 69, 12 Вт.

Количество светильников

Формула для расчёта следующая:
Важно

Рр=Руд*S*Кс, где:

• Руд – удельная мощность светильника. Здесь нужно придерживаться правила: 2,5 Вт на 1 кв. м. площади.
• S – площадь помещения.
• Кс – коэффициент спроса, равный 1.

если необходимо рассчитать светодиодное освещение для кухни площадью 6 кв. м, то: 2,5*6*1=15 Вт. Рассчитав мощность, приобретаем нужное количество светильников. Можно взять 5 штук по 5 Вт или всего один на 15 Вт.

С чего все началось

Просматривая интернет для подготовки очередного материала, я наткнулся на интересный заголовок, который меня сразу зацепил.

Спасибо компании LedRus за ликбез. Интересная информация не про Айфоны бывает полезной 🙂

Признаюсь, я и раньше много слышал о светодиодах, однако никогда не задумывался о том, что с их помощью можно полностью осветить квартиру. Вспомнив, что в одном известном шведском магазине достаточно неплохой отдел электротоваров, я отправился туда чтобы посмотреть, какие решения на основе светодиодов предлагают они. Вернулся я уже не с пустыми руками.

Блуждая по отделу электрики, была обнаружена прелюбопытнейшая вещь – энергоэффективная лампа с 12 светодиодами. Более того, помимо обычной розетки на 220 В, её можно подключить к разъему USB (от него она работает как-то не очень).

Но это не самое главное – еще находясь в магазине, я был поражен разнообразием решений в области освещения, в основе которых лежали светодиоды. Светильники, лампы, ленты и многое другое. Одним словом – мечта Кулибина.

Все это разнообразие подтолкнуло меня на мысль реализовать подобное освещение у себя дома. К сожалению, никто из продавцов не смог дать грамотную консультацию, да и в любом случае уже тогда я понимал, что предлагаемый ассортимент не сможет удовлетворить мои потребности.

Рекомендации по выбору светодиодной ленты

• расцветка. Выбирайте RGB ленту, позволяющую изменять цвет, яркость и другие параметры света с помощью пульта;
• плотность LED элементов. Если обустраиваете контурную подсветку, выбирайте модели с плотным расположением светодиодов (60 либо 120 единиц на 1 м). Направленную подсветку лучше обустроить менее плотной лентой (30 либо 60 светодиодов);
• мощность. Контурную подсветку стоит делать более мощой лентой – около 8 Вт/м. Направленную можно обустроить и менее мощной – 5 Вт/м;
• совокупная мощность. Важный фактор для выбора источника питания. Для расчета необходимо умножить длину на мощность на 1 м;
• источник питания. В зависимости от модели LED лента может питаться от 5, 12 или 24 В. Выбирайте соответствующий источник питания, учитывая мощность подсветки. По параметру мощности лучше сделать небольшой запас.

С примерами подобного освещения можно ознакомиться на фото подсветки потолка, сделанной своими руками. Фактически перечисленные виды и используемые приборы не являются исчерпывающими, но наиболее распространены.

Дополнительное освещение на кухне

Если на кухне организовано только основное освещение, то при обращении к нему спиной спереди появляется тень. Она мешает работать и заставляет излишне напрягать глаза. Подсветка кухонного гарнитура светодиодной лентой решает проблему. Для ее организации:

• Приклеивают светодиодную полосу под верхними шкафчиками. Можно в несколько рядов у стен и на некотором расстоянии от нее. Чем больше рядов – тем ярче излучаемый свет;
• Обрамляют кухонный фартук, повторяя его линии;
• Нарезают и приклеивают ленту только для выделения основных рабочих зон: мойка, разделочный стол, плита.

Если кухня совмещена с гостиной, то удобно поделить помещения на зоны с помощью подсвечиваемой барной стойки. Количество вариантов ее исполнения ограничивается лишь материалом, из которого выполнена сама стойка. Если это прозрачное или полупрозрачное стекло, то ленту можно вмонтировать под него, чтобы свет шел изнутри. В случае с каменной или деревянной стойкой подсветить ее получится только снаружи.

Если вы ищите, какой еще может быть подсветка кухни светодиодной лентой – фото ниже помогут вам в этом. Подключайте свою фантазию, чтобы создать незабываемый кухонный интерьер.

Где используются?

Одинаково выгодно использование светодиодной ленты в квартире, на дачном участке, в машине, гараже и даже в производственных помещениях.

Светодиодные ленты для оформления интерьера лучше всего использовать в спальне, на кухне и в гостиной.

Интерьер со светодиодным освещением

В кухне лучше использовать скрытый тип освещения, как и в спальне. Такой вариант подразумевает монтаж карниза, в котором будет размещена лента со светодиодами. В душевой, прихожей или гостиной лучше использовать точечную подсветку.

Монтируя светодиодное освещение в квартире, начинают с расчета необходимых материалов и предварительного визуального расположения светильников.
