Освещение в беседке

Выбор светильников для беседки

Следующий параметр, с которым вам следует определиться – тип осветительного оборудования. В зависимости от конструктивных особенностей приборов освещения будет отличаться и выдаваемый ними свет, и параметры светопередачи, охват пространства и т.д.

Подвесной


Подвесной светильник Конструктивно такой прибор освещения в беседке представлен классическими подвесными люстрами.

Светильник состоит из плафона и подвесной конструкции, крепится он к потолку на жестком или гибком основании:

  • шнур;
  • цепь;
  • труба
  • каркас.

Может состоять из одной или нескольких единиц, в зависимости от площади беседки и светоотдачи каждого устройства. Если подвесные фонари используются для общего освещения помещения, они должны давать рассеянный поток, сюда выбираются модели с непрозрачным плафоном или рассеивающим стеклом. Для направленного освещения в беседке используются устройства с отражателями, усиливающими поток.

Высота расположения подвесных светильников будет определять зону эффективного освещения, поэтому ее выбирают исходя из практических соображений непосредственно на месте.

Светодиодные лампы


Светодиодная лампа Светодиодные лампы – это самый эффективный способ освещения садовых беседок на сегодняшний день. Они выдают самый мощный световой поток, в сравнении с лампами накаливания или люминесцентными лампочками и потребляют минимум электроэнергии.

Благодаря этому нагрев от приборов освещения получается минимальным, сама лампа нагревается не более чем до 50ºС, поэтому и габариты устройства минимальные. Наиболее распространенный вариант – софиты, хотя светодиодную лампочку можно вкрутить и в классическую люстру.

Для установки компактных точечных софитов вырезаются отверстия в любом конструктивном или декоративном элементе, главное, чтобы его прочности хватало для такого монтажа. Помимо ламп для освещения беседок применяются и светодиодные ленты, но их задача обеспечивать декоративную подсветку.

Скрытая подсветка

Особенностью этого типа освещения является удаление самого источника светового потока из поля видимости. В результате чего получается интересный эффект для декора, который выделяет освещаемую поверхность. Для окружающего пространства беседки или территории загородного участка свет никакой пользы не приносит Так как скрытая подсветка имеет вспомогательное значение, для нее используются маломощные лампы и оборудование.


Скрытая подсветка

Ярким примером может послужить та же подсветка потолка, которая устанавливается за балку или специальный карниз. Могут устанавливаться как по периметру потолка, так и в любом другом порядке.

Настенные бра


Бра для подсветки Настенные светильники предназначены для вертикальной установки на несущей конструкции. Они могут использоваться как для общего освещения в беседке, так и для местного.

В беседках большой квадратуры для обеспечения общего освещения настенные бра устанавливают на противоположных стенах, чтобы охватить все пространство. Недостатком таких приборов освещения является направление освещения, так как любые предметы или посетители могут стать преградой для света.

Фонари на солнечных батареях


Фонари на солнечных батареях Такие приборы используют в качестве уличных фонарей, поскольку накопление электрической энергии происходит от солнца и гальванический элемент должен располагаться на открытом пространстве.

Область применения уличных светильников на солнечных батареях довольно широкая – их используют и для подсветки дорожки, и с целью украшения территории, и для освещения веранды. К их недостаткам следует отнести низкий уровень светоотдачи в пасмурную погоду.

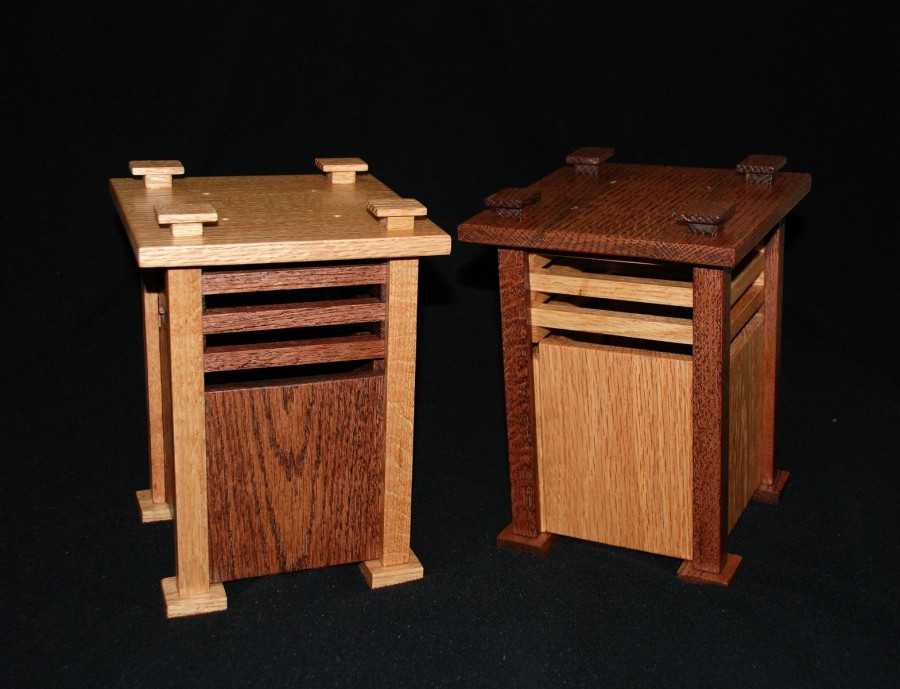

Светильник в беседку своими руками. Оригинальные решения

Без сомнения, ассортимент люстр, ламп и торшеров в магазинах просто зашкаливает. Но если вы мечтаете об индивидуальности, попробуйте сделать светильник самостоятельно. Старая посуда, ненужная кухонная утварь, сломанный торшер – пригодится всё!

  • Чтобы соорудить светильник из стеклянной бутылки, найдите сосуд необычного цвета или формы. Насыпьте в него декоративный песок, а внутрь поместите спиральки из проволоки. Такую спираль очень легко сделать, намотав проволоку на палец. Опустите в бутылку фонарик, зафиксируйте его силиконом. При включенном свете бутылочка заиграет новыми красками и станет великолепным украшением интерьера.
  • Светильник можно сделать даже из стеклянной банки. Для этого вам понадобится джутовая веревка, которой обматывается сосуд, проволока и кружева, ситцевая ткань. В качестве источника освещения используется свеча или фонарик.
  • Чтобы сделать светильник из дерева и листьев, запаситесь сухими листьями, толстой веткой или куском бревна. Очистите заготовку от коры, срежьте примерно 3 см верхней части. Обмотайте древесину скотчем, зажмите струбцинами. Середина высверливается, по периметру делаются маленькие отверстия – например, дрелью. Обработайте дерево наждачной бумагой и соорудите крючок для крепления к потолку. Затем вставьте куски проволоки и зафиксируйте их. Последний штрих – покрыть листья лаком и приклеить к проволоке, а внутрь установить энергосберегающую лампу.

Связь между типом беседки и системой освещения

В зависимости от конструктивных особенностей беседки существенно отличаются и окружающие факторы, воздействующие на систему освещения. От этих факторов следует отталкиваться при организации системы и выборе конкретных осветительных приборов.

Открытая


Открытая беседка В беседках открытого типа погодные условия мало отличаются от нахождения на улице, поэтому все приборы по классу пылезащищенности должны подбираться наравне с уличным освещением. Защита от пыли обозначается первой цифрой после маркировки IP в паспорте устройства, а наибольшим является 6.

Касательно категории влагозащищенности, светильники должны подбираться в зависимости от его положения по отношению к навесу и открытому пространству. К примеру, находящийся по центру беседки, не нужно защищать от прямого попадания влаги, а наружное освещение выбирается с максимальной степенью защиты. Защита от влаги обозначается второй цифрой после маркировки IP и варьируется в пределах от 0 до 8.

Закрытая

Беседка закрытого типа Такая беседка практически ничем не отличается от жилого или хозяйственного помещения. Поэтому и освещение организовывается по тому же принципу – тип светильника не обязательно должен быть закрытым. Уровень защиты от пыли и влаги IP может соответствовать бытовке. Но более жесткие требования следует предъявлять к источнику освещения, касательно работ в низких температурах.

Наружная

Наружная беседка Предназначена для освещения либо самой беседки снаружи, либо окружающего ее пространства, садовых дорожек, крыши и т.д. В этом случае может реализоваться как функциональное освещение за счет установки фонарей для обеспечения достаточной видимости на садовом участке, так и декоративное для украшения определенной детали или пространства.

Способы освещения беседок

По функциональности светильники для беседки делятся на три типа.

  1. Основное освещение. Если в помещении внутри установлен стол, за которым собирается семья, то целесообразно над ним повесить люстру, которая равномерно осветит пространство.
  2. Местное. Другой способ подсветки — установить бра или настенные лампы отдельно над каждым сиденьем или по периметру здания. Это хороший вариант в тех случаях, когда домик используется для уединённого времяпрепровождения, особенно когда каждую лампу можно отдельно включать.
  3. Декоративная подсветка. Часто беседки украшают снаружи, в зависимости от дизайна домика. Это могут быть китайские фонарики или светодиодные ленты. Декоративным и одновременно функциональным элементом служит точечная подсветка ступенек у входа.

В зависимости от расположения осветительных приборов выделяют несколько зон, где необходимо устанавливать освещение:

  • внутри;
  • у входа;
  • снаружи здания.

С внутренним освещением мы уже разобрались, остановимся подробнее на других зонах

Важно осветить вход, ведь часто у порога делают лесенку, это обеспечит безопасность. Можно сделать подсветку в виде большого фонаря в дверном проёме, а можно разместить точечные светильники на ступеньках лестницы

Мнение эксперта Иван Зайцев Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов Задать вопрос эксперту Внешняя подсветка может быть декоративной, выполняющей роль украшения. Ярко подсвеченная разными цветами беседка красиво смотрится в тёмное время суток, особенно когда из световых лент выкладывают причудливые узоры

С другой стороны, очень важно подсветить подход к домику, поставить фонари или установить точечные светодиоды вдоль дорожки

Идеи обустройства освещения на даче своими руками

Вполне достойной альтернативой дизайнерской работе могут стать грамотно развешенные по территории недорогие гирлянды и лампочки в необычных абажурах.

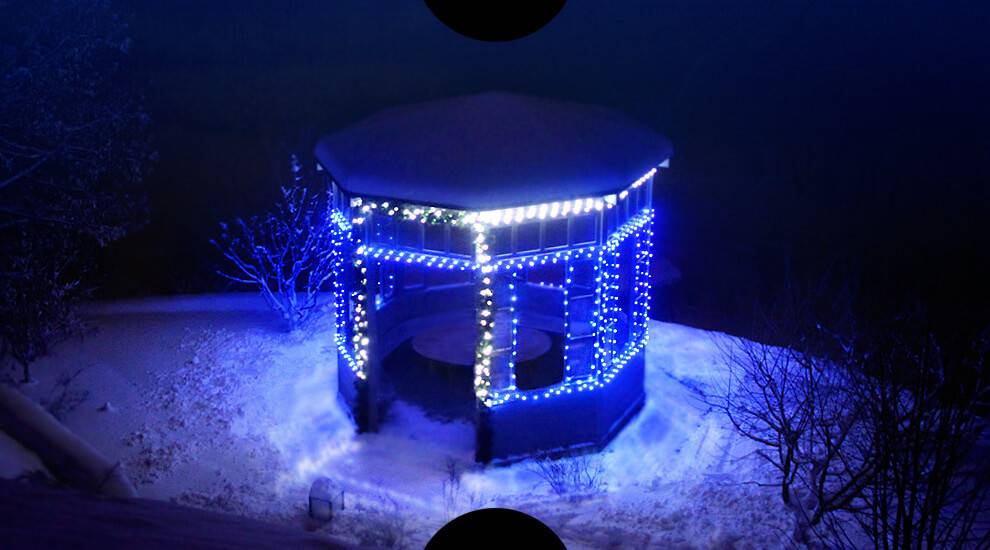

Гирлянды

Да-да, речь о пресловутых новогодних украшениях, без толку лежащих летом на полках шкафов. Ими можно выполнить декоративное освещение загородного дома и веранды, оформить деревья и берега водоема. При желании сэкономить на электричестве, их можно не оставлять работать на всю ночь, а включать лишь на период вечеринок.

Гирлянда, как элемент ландшафтного декора

Гирлянду легко усовершенствовать, сделав саму элементом ландшафтного декора. Проще всего сделать для освещения дачного участка подвесные шарообразные плафоны. Особых талантов для этого не надо. Симпатичные круглые плафончики получаются из надутых воздушных шариков, обмотанных промоченными клеем ПВА: веревкой, шпагатом, тесьмой. После высыхания слоя обмотки шарик лопают и внутрь помещают провода с лампочками.

Плафоны из ниток

Стеклянные банки

Для гирлянд освещения веранды на даче, собранных из крупных лампочек, плафоном может послужить стеклянная банка. Ее можно стилизовать под кантри, обмотав джутовой веревкой или нарезав хлопкового кружева и милого узорчатого ситчика оформить как винтаж.

Гирлянда из банок

Очень необычно смотрится освещение на дачном участке, элементы которого выполнены в стиле поп-арт. Для этого банки придется расписать люминесцентными красками разнообразных цветов. Их наносят на внутреннюю часть тары произвольной формы пятнами. В дневное время импровизированный осветительный элемент уличного освещения на даче будет аккумулировать солнечный свет, а ночью светиться, мягко переливаясь сочными оттенками. Самый дешевый способ получить солнечное освещение для дачи. Такие светильнички-люминофоры хороши на альпийских горках, клумбах, как освещение дорожек.

Яркие светильники из разноцветных банок

Жестяные банки

Еще одна возможность оригинального декоративного освещения загородного дома. Создать шедевр помогут гвозди и молоток. Набросайте эскиз рисунка, который бы хотелось видеть на плафоне, приложите листок с творчеством к жестянке и, подложив изнутри деревяшку, пробейте по контуру гвоздями. Старайтесь делать отверстия на равном удалении друг от друга. Остается погрузить внутрь лампочку и можно наслаждаться результатом.

Декоративные светильники из жестяных банок

Пластик

Оригинальную футуристическую люстру для освещения веранды на даче можно собрать из шариков для пинг-понга.

Гирлянды из шариков для пинг-понга

Разноцветные разовые стаканчики, склеенные в форме шара, украсят лишившееся плафона бра. Это великолепие может принять участие в освещении забора, например, или декоративного освещения загородного дома.

Хорошим рабочим материалом, позволяющим создавать осветительные шедевры футуризма, станут виниловые пластинки и компакт диски.

Светильники из пластинок

Даже пластиковая гофрированная труба может выступить настольной лампой. Ее достаточно лишь оригинально изогнуть

Домашняя утварь

Вышедшие из обихода кастрюльки, сита, дуршлаги и терки также могут помочь найти интересные решения организации освещения для дачи. Поврежденную эмаль и признаки ржавчины легко маскируются красками бронзового или серебряного оттенка. Добавляем лампочку – и светильник в духе ретро с легкими привкусом техногенности готов.

Оригинальный светильник из старой посуды

Свечи, как освещение для дачи

Великолепная, романтичная альтернатива электричеству. Хоть они и дают совсем мало света, зато какого очаровательного спектра! Их вместо лампочек можно устанавливать в жестяные и стеклянные самодельные плафоны. Для большей устойчивости осветительной части внутрь следует насыпать мелкой цветной гальки или песка. Это защитит дно от налипания воска и облегчит замену огарков.

Свечи создадут волшебную уютную атмосферу

Примеры схем подключения

Схемы освещения не так разнообразны, как способы подсветки. Таких всего 2 вида и делятся они по числу проводов, которые используются при установке: двухпроводные и трехпроводные. Второй вариант более безопасен в использовании, а первый быстро проводится. В первом виде используют нулевой и фазный провода, а во втором дополнением служит защитное заземление.

Также можно подключить освещение прямо от счётчика, а можно установить выключатель в прихожей дома, чтобы регулировать время использования электрооборудования в беседке.

Двухпроводная схема освещения

Двухпроводная схема освещения

Хоть при установке этой схемы и нет защитного слоя, часть людей предпочитают именно её, потому что отсутствует PE проводник в питающей сети. Также людьми руководит лень, поэтому они не организовывают собственный контур заземления.

Безопасность данной схемы не идеальная, но и стоит она немного. Вложения в установку этой проводки будут минимальны. Правда, здесь работает принцип качество = цена.

Питание по трехпроводной системе с УЗО

Трёхпроводная схема освещения

Данная система будет работать только при наличии розеток. Из представленных это самый безопасный вариант. А для увеличения сохранности жизни гостей в беседке можно включить низковольтные точечных светильников.

Схема питания точечных светильников

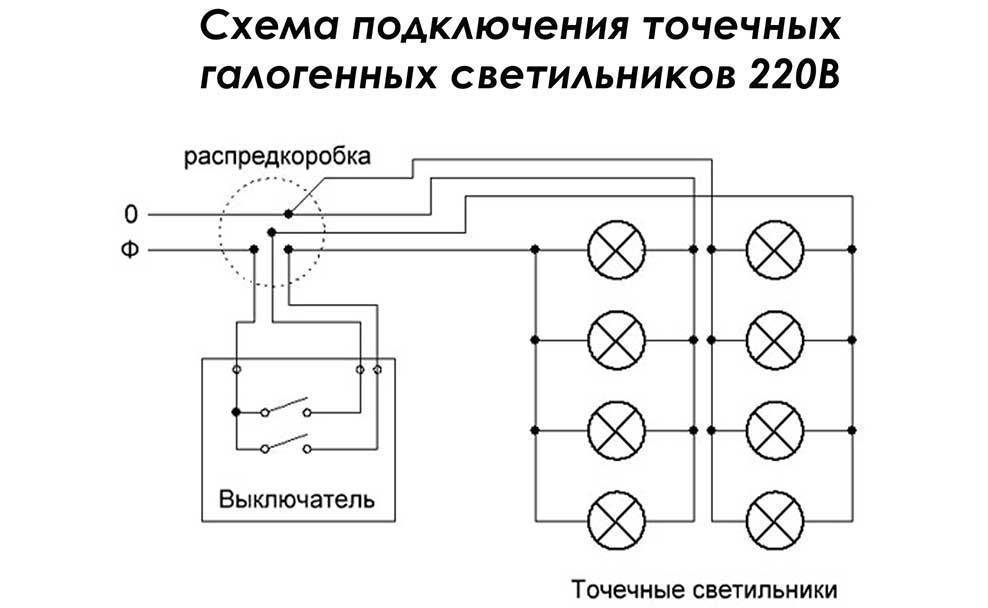

Схема подключения точечных галогенных светильников

Этот способ самый безопасный (даже при пробое на корпусе люди не пострадают), но источает меньше всего света. Светодиодные источники запитаны от понижающего трансформатора. Он подает на них не больше 12В.

Меры безопасности

Теперь всевозможные пункты, касающиеся освещения в беседке обговорены и можно коснуться известных всем, но не всегда приходящих на ум, мер безопасности. В основном советы будут касаться деревянных беседок.

Прежде чем устанавливать проводку, стоит ознакомиться с моментами, на которые надо обратить отдельное внимание. Надо выбрать подходящее сечение и защитить кабель гофрированной трубой. Также надо в любом случае исключить перегрузку в электросети

Лучше, конечно, использовать автомат. С его помощью удастся защитить сеть от перегрузок

Также надо в любом случае исключить перегрузку в электросети. Лучше, конечно, использовать автомат. С его помощью удастся защитить сеть от перегрузок

Надо выбрать подходящее сечение и защитить кабель гофрированной трубой. Также надо в любом случае исключить перегрузку в электросети. Лучше, конечно, использовать автомат. С его помощью удастся защитить сеть от перегрузок.

В деревянных беседках риск возгорания выше, чем даже в доме, а, значит, приборы для освещения должны быть установлены на негорючее основание. Для бетонных/металлических беседок также стоит укладывать проводку в пластиковый короб или гофру.

Лучшее расположение выключателя у входа в беседку. Можно прибегнуть и к моновыключателям. Они будут удобнее в использовании, занимать меньше места и радовать гостей широким функционалом.

Так как яркое освещение режет глаза, да и беседка будет служить местом отдыха, а не работы или выполнения дел, где нужно много света (например, домашнего задания). Так что надо использовать либо энергосберегающие лампы с белым светом, либо лампы с матовыми плафонами. Если Вам удастся найти оборудование, мощность света которого поддаётся регулировке, то это сделает ваше времяпровождение на улице комфортным, что отразиться и на экономии денежных средств.

Варианты подсветки

Общая

Общая используется для того, чтобы осветить всю постройку внутри. Тут необходимо учитывать тот факт, что в дачной беседке принято отдыхать, проводить романтические вечера и посиделки с друзьями. Именно поэтому светильники не должны напрягать зрение ярким световым потоком. Рекомендуется отдавать предпочтение тем изделиям, которые способны равномерно и рассеяно освещать постройку внутри.

Местная

Очень многие любят в беседке заниматься любимым хобби, которое требует наличия качественного света (к примеру, при вышивке либо чтении книг). Именно поэтому одновременно с общей подсветкой необходимо продумать и местную, которую можно будет включать при необходимости. В данном случае подойдут лампы направленного света, способные менять область освещения в любой момент.

Декоративная

Ну и последний вариант освещения беседки – декоративный, отвечающий за внешний вид постройки в ночное время. В данном случае рекомендуется устанавливать такие же светильники, которые используются для остальных садовых построек и жилого дома. Популярным вариантом является установка скрытой подсветки карниза, гирлянд, а также китайских фонариков. Последний вариант будет украшением не только в ночное, но и в дневное время.

Использование светодиодной ленты

Светильник из коряги

Эта креативная идея не потребует больших усилий и затрат для реализации – используйте коряги, найденные в лесу под ногами. Они эксклюзивны сами по себе: каждый изгиб ветки неповторим. Все, что вам нужно сделать – найти подходящий экземпляр, очистить его от коры и лишней древесины, затем тщательно высушить. Для просушки подойдет проветриваемое место вдали от прямых солнечных лучей.

После полной просушки необходимо хорошо отшлифовать корягу с помощью наждачной бумаги. Определите сторону, которая будет крепиться к потолку. Лезвием проделайте на ней канавки, в которые вы уложите провода. По окончании работы с проводами отверстия нужно тщательно зашпаклевать, а затем обработать морилкой шпатлевку в цвет дерева.

К концам коряги крепятся патроны, вы можете придумать различные способы их крепления. По окончании обработайте древесину лаком. Необходимо класть несколько слоев с просушиванием каждого. Выбирайте акриловый или водостойкий лак.

Подобным способом можно сконструировать также настольную лампу или бра – коряга послужит отличным основанием. Такую задумку реализовать легко даже при отсутствии у вас столярных навыков.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.

По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Необходимая сварка выполняется в процессе производства с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Также в заводских условиях выполняется покраска. Высокотемпературная сушка покрашенного слоя обеспечивает высокую прочность и качество защитного уличного покрытия.

Сроки производства и поставки заказанных конструкций укладываются в 2 недели. Монтаж конструкции занимает один-два дня.

№ навесаразмер навеса по кровле, ш*дразмер по крайним стойкам, ш*д3d эскиз с размераминакрываемая площадьцена навеса, включая монтаж и доставку (под ключ)
ширина навесов 3,4 м.
33,4 * 5,33,0 * 5,03d эскиз1861 490
43,4 * 6,33,0 * 6,03d эскиз21,669 190
53,4 * 7,43,0 * 7,13d эскиз25,277 990
63,4 * 8,53,0 * 8,23d эскиз28,882 390
73,4 * 9,53,0 * 9,03d эскиз32,592 290
ширина навесов 4,4 м.
164,4 * 3,24,0 * 2,93d эскиз1446 090
174,4 * 4,24,0 * 3,93d эскиз18,560 390
184,4 * 5,34,0 * 5,03d эскиз23,271 390
194,4 * 6,34,0 * 6,03d эскиз27,780 190
204,4 * 7,44,0 * 7,13d эскиз32,492 290
214,4 * 8,54,0 * 8,23d эскиз37104 390
224,4 * 9,54,0 * 9,03d эскиз41,7115 390
234,4 * 10,64,0 * 10,03d эскиз46,3120 890

Есть люди, которые ни в чем не доверяют мастерам, считая, что самому делать проще и дешевле. Но такой вариант хорош только для тех, кто профессионально занимается строительством, четко знает всю технологию процесса, да к тому же, может купить материалы у знакомых дешевле, чем в строительном магазине или на рынке. Чем рискуют остальные:

  • Значительно переплатить, приобретая материал по завышенной стоимости, и неправильно рассчитав необходимое количество.
  • Потратить не одну неделю, чтобы разобраться с технологией и попробовать сделать навес своими руками.
  • Попросить помощи у соседей или друзей, которые не являются мастерами своего дела, и которым так или иначе тоже придется заплатить.
  • Допустить ряд ошибок, которые приведут к появлению скрытых дефектов в навесе, и уничтожат всю работу на корню.

    Вот так просходит строительство навеса

Именно поэтому стоит доверять профессионалам! Компания Навес Мастер занимается производством навесов, козырьков, беседок и теплиц уже 12 лет. В нашем арсенале – сотни удачно выполненных проектов, качество которых подтверждено сроком их эксплуатации.

Лучшие мастера, которые не только знают и любят свое дело, но и относятся к нему с максимальной ответственностью, сделают вам навес по индивидуальному заказу всего за 2-4 недели. Вас приятно удивят доступные цены и ежедневная помощь грамотного консультанта, который ответит на все ваши вопросы.

Любые оригинальные проекты по желанию заказчика!

Типы источников света

В первую очередь при выборе ламп нужно обращать внимание на их степень защиты. Светильник в беседку должен выдерживать попадание брызг дождя и обладать пыленепроницаемым корпусом

Конечно, если домик закрытый, требования к степени защиты ниже.

Существует несколько источников света, которые используют для подсветки беседок.

  1. Лампочки накаливания. Пожалуй, самые распространённые лампы. Они считаются самыми дешёвыми, однако их придётся часто менять, к тому же они потребляют много электроэнергии.
  2. Галогеновые лампы. Обладают приятным свечением и считаются энергосберегающими.
  3. Светодиоды. Наиболее безопасны в эксплуатации. Благодаря долгому сроку службы быстро окупают свою высокую стоимость. Хорошо подходят для точечной и декоративной ленточной подсветки, можно использовать разноцветные светодиоды.

Освещение в беседке в американском стиле

Когда много света не нужно, советуем обойтись простыми решениями. Это оптимальный вариант, чтобы не возиться с проводкой и не размещать источники света под крышей надолго. На выручку приходит гирлянда, которую невероятно удобно подвешивать и так же легко снимать. Все, что понадобится — это электрическая розетка. Лампочки специально рассчитаны на возможное соприкосновение с другими поверхностями, поэтому без опаски подвешивайте гирлянду прямо на деревянные балки, металлические конструкции или на ветви деревьев.

Если вы планируете каждый день подключать такие лампочки к сети, разумнее выбрать светодиодные варианты: они самые экономичные. В то же время, стандартные лампы накаливания, несмотря на кажущуюся простоту, выглядят стильно и уютно. Вся обстановка озаряется мягким желтым светом. Само собой, такое освещение в энергетическом плане весьма затратно.

Когда под рукой нет подходящей гирлянды, ее можно сделать и собственными руками. Так, многие мастерят красивые плафоны для обычных лампочек накаливания, вырезая их из старых стеклянных бутылок. Горлышко используется для проводов, а внутрь бутылки помещается сама лампочка. Получается дешево и при этом оригинально!

Для более праздничного экстерьера, для придания беседке жизнерадостного вида натяните гирлянду в два ряда — и вы получите эффект торжественности. Здесь главное контролировать яркость света. Если выбрать слишком мощные лампочки, вы не добьетесь той самой атмосферности, потому что свет будет слепить и резать глаза

Акцентируйте внимание на лампочках не более 20 Ватт

Такой вариант освещения территории под крышей беседки подходит для небольшого загородного участка и компактной площади под навесом. Вам незачем тратить баснословные средства на полноценную иллюминацию: всего одной гирлянды вполне хватает для уютного освещения небольшой жилой комнаты.

Проводка кабеля под землей

Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:

  1. на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
  2. Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
  3. Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
  4. Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
  5. Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
  6. Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
  7. Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
  8. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

Схема разреза котлована

Выбор кабеля для наружного освещения

Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:. Маркировка кабеля

Маркировка кабеля

В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.

Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.

Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.

Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.

Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.

Таблица выбора сечения кабельной линии

Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).

Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.

Правила, схемы и тонкости установки

Сделать своими руками электрическую разводку в беседке не сложнее чем, к примеру, в бане. По крайне мере схема обустройства уличного освещения и любого помещения с повышенной влажностью одинаковая.

Все начинается с монтажа разводки в доме. По мере необходимости несколько линий выделяется для нужд беседки и освещения территории вокруг (на схеме внизу эти линии подписаны как «розетки»). По правилам в любую подобную схему необходимо включать УЗО (система защиты от пробоя на корпус и короткого замыкания);

Общая схема распределения электропитания на несколько линий.

Если в беседке не планируется установка мощного бойлера в зоне барбекю, то на одни лампочки и розетки достаточно провода в 2,5 квадрата. В противном случае необходимо проводить линию сечением от 4 мм²;

Медь с алюминием соединяется только через прокладку.

Второй важный момент — это обязательное наличие заземляющего контура

Неважно деревянная у вас беседка или металлическая для уличных конструкций заземление в любом случае нужно. Так если его не будет в металлической конструкции, то короткое замыкание приведет к удару током отдыхающих, а деревянная беседка попросту сгорит;

Любая уличная разводка нуждается в заземлении.

  • На беседку и на освещение остальной территории желательно выделять отдельные линии, так будет намного экономней и проще. На каждую линию устанавливается автомат от 10 А, до 16 А, здесь все зависит от количества подключенных точек. Причем не стоит ставить излишне мощный автомат, иначе при аварии он просто не сработает;
  • Распределение веток непосредственно в беседке особой сложности не представляет. Принцип подключения общего и местного освещения показан на схеме ниже, если нужно эта схема наращивается до бесконечности;

Принцип подключения общего и местного освещения в беседке.

  • В уличных сооружениях бытовые выключатели и розетки ставить нельзя, для этих целей есть специальные влагозащищенные приспособления;
  • Распределительные коробки желательно ставить герметичные, металлические, с антикоррозийным покрытием. В деревянной беседке под пластиковую распределительную коробку монтируется металлическая пластина. Вся разводка ведется в металлической или пластиковой гофре;

Для уличных систем желательно использовать металлические распределительные коробки.

Сейчас популярны светильники на солнечных батареях с фотоэлементом. Днем они заряжаются, а как только стемнеет, фотоэлемент включает свет. Есть персональные и комплексные системы. Разница в том, что в комплексных системах 1 большая солнечная панель питает ряд фонарей, а в персональных каждый фонарь питается от своей батареи;

Схема обустройства автономной системы на солнечной батарее.

Во влажных помещениях и на улице есть смысл монтировать низковольтные фонари, но к ним обязательно нужен понижающий трансформатор. Схема традиционная, только в нее врезается трансформатор;

На улице есть смысл монтировать низковольтные системы.

Видов светодиодных лент несколько, но все они подключаются параллельно. То есть, пускаете проводную пару от блока питания и на нее «навешиваете» нужное количество лент, схема дана внизу.

Схема параллельного подключения светодиодных лент.

Как сделать люстру своими руками из нитяных кисточек и пялец

YouTube-канал CBC Life

Что нужно

  • Пряжа;
  • маленькая фоторамка;
  • ножницы;
  • 3 комплекта деревянных пялец разного диаметра;
  • 3 одинаковые короткие и 1 длинная металлические цепи;
  • плоскогубцы;
  • лампочка;
  • подвес для лампы.

Как делать

1. Оберните пряжу вокруг фоторамки много раз и отрежьте. Возьмите небольшой кусочек нити и завяжите его сверху на пряже так, чтобы остались кончики. Разрежьте нитки с одной стороны, там, где располагается отверстие рамки.

YouTube-канал CBC Life

2. Снимите пряжу с рамки и сложите пополам. Посередине разместите завязанную нить так, чтобы внизу оказались её концы, а сверху — петля. Подробности есть в видео ниже. Отрежьте ещё один кусочек нити и свяжите ею кисточку чуть ниже петли.

YouTube-канал CBC Life

3. Таким же образом сделайте остальные кисточки. Количество зависит от диаметра пялец. Нитки должны плотно обрамлять их.

YouTube-канал CBC Life

4. Уберите центральные обручи у всех пялец — они вам не понадобятся. Раскройте большие пяльцы и наденьте на них часть кисточек за петли.

YouTube-канал CBC Life

5. Закройте большие пяльцы. Точно так же наденьте кисточки на остальные.

YouTube-канал CBC Life

6. Сделайте девять отрезков нити. Поместите средний обруч в большой и свяжите их в трёх местах на одинаковом расстоянии друг от друга.

YouTube-канал CBC Life

7. Внутрь положите маленький обруч и привяжите его к среднему в трёх местах. Эти нити должны располагаться примерно посередине между теми, которыми связаны большой и средний.

YouTube-канал CBC Life

8. Переверните конструкцию и расправьте кисточки. Привяжите короткие цепи к большому обручу на равном расстоянии друг от друга.

d4c5718f04fb1bf7f757872dfe63c9da.jpe

YouTube-канал CBC Life

9. Плоскогубцами раскройте крайнее звено длинной цепочки. Наденьте на него прикреплённые цепи и закройте.

YouTube-канал CBC Life

10. Прикрепите к потолку подвес, вкрутите лампочку и проденьте снизу абажур. Длинную цепочку можно подвесить, например, на крюк, закреплённый на потолке рядом с основанием люстры.

Какие ещё есть варианты

Есть другой способ крепления люстры. Наденьте на подвес для лампы металлическое кольцо и прикрепите к нему цепочки, привязанные к обручу. Подробный процесс показан в видео ниже. Кстати, технология изготовления кисточек в нём немного отличается. А ещё автор использует не пяльцы, а металлические обручи.

Кончики кисточек можно покрасить в контрастный цвет:

Или сделать градиентную люстру из цветных ниток, как здесь:

Чтобы система работала на 100%

Чтобы элементы системы работали слаженно, всю электротехнику нужно подбирать только в специализированном магазине. И не вкоем случае не на базаре. Это сэкономит время и, как показывает практика, бюджет. Выбирайте:

  • Крупные онлайн-магазины, как правило, имеют статус официального представителя крупных брендов. Соответственно цена без посредников, «из первых рук» как говорится.
  • Выбирайте магазины долго присутствующие на рынке — с большой вероятностью там работают такие же старые специалисты, а не студенты-стартаперы. Можно даже рассчитывать на компетентные советы.
  • Ну и известность, конечно же. Серьезные торговые площадки исключают возможность приобретения Вами фальсификата и предоставят гарантию на все покупки, так как дорожат своей репутацией..

При поддержке партнерского магазина светоэлектротехники «AXIOMPLUS.COM.UA».

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
