Ошибки газового котла Rinnai: коды неисправностей и способы их исправить самостоятельно

Другие поломки

Кроме описанных выше, могут появляться и такие коды:

• 608 — система выдает такую ошибку, когда вентилятор заработал, но не сработал прессостат.
• Н45 — две последние цифры могут меняться. Причина кроется в датчике NTSc, на выходе нет горячей воды, подтекает предохранительный клапан. Если нет горячей воды, но система отопления работает,скорее всего неисправен датчик протока воды, забился мусором.

  Еще одной причиной может быть то, что сильно сработались лопасти турбинки, прилипли к корпусу, это может стать помехой вращения, заменить лопасти или саму турбинку.

Второй причиной в такой ситуации может быть датчик NTC, для проверки его работоспособности измерьте мультиметром сопротивление на его контактах, если оно нестабильно, замените датчик на новый. Если подтекает предохранительный клапан, возможно износились прокладки, замените их.

Датчик NTC

Как определить код ошибки, если на приборе нет дисплея или без циферблата, как например на модели Аристон BS II 24FF? Такой прибор оснащен лампочками индикации, благодаря которым можно определить поломку. Так, например, если горит индикатор 90 и перечеркнутый значок капли воды, это означает, что произошел перегрев и блокировка котла. Для устранения необходимо проверить прессостат и его подключение к плате.

Частые неисправности и меры по их устранению

Пламя горелки при работе котла не достигает своей максимальной мощности

Эта неисправность газового котла может возникать по причине неверной настройки давления в системе отопления. Также такая поломка может появиться и при неисправном модуляторе клапана газа. Еще одной причиной её возникновения является поломка диодного моста.

Способ устранения: необходимо произвести настройку параметров системы, используя инструкцию по эксплуатации котла.

Котел запускается, но сразу же прекращает работу

Эта неисправность газового котла может возникать из-за низкого давления в газопроводе.

Способ устранения: необходимо выполнить регулировку давления газа в сторону уменьшения до 5 мбар.

Слабый нагрев теплоносителя в системе отопления

Способ устранения: следует выполнить проверку давления на клапане газа. Высока вероятность, что в значениях min и max случился сбой.

Не работает режим модуляции

Чтобы ликвидировать возникшую проблему, следует выполнить смену клапана.

Неточными становятся значения датчиков температуры

Для устранения этой неполадки следует произвести замену старого датчика на новый.

Слабый нагрев в системе горячего водоснабжения

Причиной этой неисправности может быть неполное открывание трехходового клапана. В отдельных случаях ее появление связано с поломкой подобного клапана. Чтобы точно установить, что причина неисправности заключается именно в клапане, необходимо подождать некоторое время, пока произойдет остывание системы. Затем запирающие клапаны системы отопления нужно будет перекрыть. Когда это будет сделано, котел следует включить в режим горячего водоснабжения. Подтверждением неисправности клапана будет нагрев в системе отопления.

При розжиге установки раздаются «хлопки»

Шум может появляться по нескольким причинам:

• Недостаточное давление газа;
• Изменившееся расстояние от подвода газа до запальника вследствие неаккуратной транспортировки котла Бакси.

Чтобы устранить эту неисправность, следует выполнить регулировку величины зазора. Его следует установить в пределах 4–5 мм.

Как отрегулировать зазор между горелкой и запальником

Чтобы выполнить правильную регулировку на газовом котле Бакси, необходимо открыть переднюю панель и полностью снять её с котла. После этого необходимо со смотрового отверстия установки снять заслонку. За ним можно обнаружить запальник. Для изменения величины зазора следует вывернуть винт, посредством которого в котле крепится электрод запальника

Далее он снимается, а потом осторожно подгибается. Затем нужно установить его на прежнее место, после чего закрыть заслонку. Температура теплоносителя в контуре резко понизилась

Температура теплоносителя в контуре резко понизилась

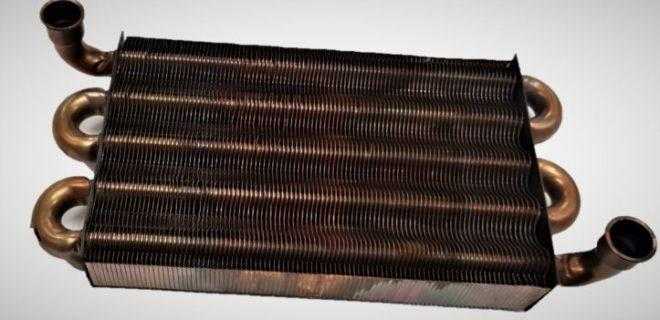

Как произвести чистку первичного теплообменника своими руками

Первым делом необходимо слить воду из установки. Для этого потребуется на котле справа открутить кран. Если возможно, то воду необходимо слить из системы отопления. Для процедуры чистки следует использовать прибор под названием Жель. К отопительным трубам котла Бакси следует подсоединить патрубки прибора. Потом на устройстве необходимо открутить крышку, а далее залить специальную жидкость, предназначенную для чистки. Потом прибор включается в электросеть.

В течение нескольких часов на приборе производим переключение в ручном режиме направления промывающей жидкости. Когда пройдет два часа, прибор необходимо отключить. Далее следует открутить кран для слива воды. Потом необходимо снять шланги. Но перед этим нужно убедиться в том, что жидкость стекла обратно в прибор. Далее выполняем соединение котла с системой. После этого её нужно заполнить теплоносителем. Выполнив очистку котла, его детали должны чиститься от накипи. А это исключит засорение системы и её выход из строя.

Чистка вторичного теплообменника (контур отопления) своими руками

Для того чтобы почистить вторичный теплообменник, тоже используем прибор для промывки. Его необходимо подключить к котлу, а потом включить установку. Газовый кран следует перевести в закрытое положение, а кран с горячей водой нужно открыть. После этого необходимо выключить прибор для прочистки. Далее жидкость будет циркулировать по короткому контуру.

Правила безопасной эксплуатации

Любой газовый котел используется для переработки топлива, опасного для жизни и здоровья потребителей в случае его утечки, выходов продуктов его утилизации и течи теплоносителя, нагреваемого им.

Котлы японского производителя Rinnai известны высочайшей надежностью и отменными характеристиками. В основном, заводской брак встречается крайне редко на этих приборах и технические ошибки связаны с неправильной эксплуатацией и не вовремя проведенным профилактическим осмотром

Все работы по ремонту и замене газоиспользующего оборудования следует проводить специалистам из сервисной службы или ГРО. В противном случае вам может грозить отключение подачи газа в лучшем случае, а в худшем — угроза здоровью и жизни.

Тем более, стоимость таких приборов, особенно от известных производителей, не всегда бюджетная, а гарантия продолжительная. Вторжение в систему газовых котлов может быть расценено как нарушение гарантийной неприкосновенности и, соответственно, ждать от сервисной службы работ по бесплатному ремонту и замене отдельных элементов, не стоит.

Но опять-же, некоторые моменты в неисправностях котлов вполне реально устранить самостоятельно или зная их, можно определить на какие работы звать мастера и спросить, в какую стоимость обойдется ремонт.

Источники

• https://GradusPlus.com/kotly/gazovye/rinnai/
• https://tehnreshenya.ru/rinnay-oshibka-99-chto-delat/
• https://Kotly.VseInstrumenti.ru/rinnai/
• https://malivice.ru/oshibki-gazovogo-kotla-rinnai-kody-oshibok-sposoby-ustraneniya/
• https://teplofan.ru/oshibki-kotlov/kody-oshibok-rinnai
• https://sovet-ingenera.com/otoplenie/kotly/oshibki-gazovogo-kotla-rinnai.html

Общие рекомендации

В таблице мы постарались собрать сведения обо всех ошибках, которые может выявить их система самодиагностики. Учитывайте, что некоторые из них специфичны для конкретной модели оборудования и на других котлах возникнуть не могут.

Кроме того, с появлением новых моделей оборудования от Baxi и изменением их конструкции перечень возможных ошибок и их кодов может изменяться. Поэтому настоятельно рекомендуется иметь под рукой руководство пользователя, написанное именно для вашей модели.

Устранение же подавляющего большинства ошибок в работе котлов следует поручать только компетентным специалистам, имеющим соответствующий опыт и знания. Самостоятельное вмешательство в конструкцию котла может привести к его более серьёзной поломке, а также к аварийным ситуациям.

В целом же, как показывает практика, котлы от Baxi отличаются высокой ремонтопригодностью, поэтому любая из обозначенных выше ошибок может быть устранена без ущерба производительности. Настоятельно не рекомендуется затягивать с обращением в сервисную службу – чем раньше выявлена неполадка, тем проще её устранить.

Кроме того, не забывайте регулярно проводить профилактику котлов – эти работы также следует доверять специалистам профильной организации. Рекомендованная частота такого обслуживания – не менее 2 раз в год. Для более точного определения оптимальной периодичности нужно учитывать интенсивность пользования котлом, его техническое состояние, модель, возраст и другие индивидуальные параметры.

Основные коды ошибок котла Риннай

Обо всех, выявленных системой неисправностях, устройство сообщает пользователю. Эта информация выводится на дисплей, расположенный на внешней стенке корпуса котла в виде цифрового кода ошибки. В инструкции по эксплуатации котла приведены характеристики каждой ошибки, описаны возможные причины их возникновения и способы устранения.

11

Появление на экране индикации ошибки 11 означает неисправность зажигания. Это означает, что пламя не загорается или быстро гаснет. Для устранения данной ошибки рекомендуется проверить состояние дымохода, убедиться в открытии вентиля подачи газа и работу нагрузок.

Читайте подробнее: Почему тухнет газовый котел? Основные причины

12

В случае, если пламя горелки после розжига сразу гаснет более 20 раз подряд, устройство сообщает о возникновении ошибки с кодом 12. Причиной данной неисправности может быть недостаточная тяга из-за засора в дымоходе или неисправность вентилятора пропорционального клапана.

14

При выходе из строя или отсоединении температурного предохранителя, а также неисправности цепи безопасности электронного модуля на дисплее высвечивается ошибка 14. В этом случае необходимо устранить короткое замыкание в температурном предохранителе или заменить электронный модуль.

15

Ошибка 15 означает проблемы с предупреждением перегрева. Она появляется в случае отсутствия воды в теплообменнике или ее замерзании внутри системы. При появлении такой индикации следует проверить наличие утечек в трубопроводах или исправность термистора.

16

Появление числа 16 на экране соответствует проблемам с сенсором кипения. Подобный сигнал поступает в случае превышения температуры кипящей жидкости максимально разрешенного значения в 95° в течение 3 секунд. Причиной может служить как неисправность термистора, насоса или трехходового клапана, так и засор в трубах или фильтре.

20

Ошибка 20 означает, что возникли проблемы с ДИП-переключателем. Для устранения этой неполадки требуется убедиться, что переключатель исправен и установлен правильно.

34

Если термистор, отвечающий за измерение температуры нагреваемой воде выходит из строя, возникает ошибка с кодом 34. Причиной может быть короткое замыкание в термисторе. Устраняется проблема устранением замыкания или заменой неисправного элемента.

43

При снижении уровня воды в системе ниже разрешенного уровня или ее полном отсутствии соответствующий датчик подает сигнал, который преобразуется в ошибку 43. Необходимо проверить наличие протечек в трубопроводах и исправность клапанов. Также причиной может быть неисправность электродов или самого датчика уровня жидкости.

61

Наличие ошибки 6 говорит о неисправности вентилятора или недостаточной скорости его вращения. Данная поломка может возникнуть из-за засора теплообменника или отсутствия тяги в дымоходе.

62

Причиной возникновения данной ошибки может быть сгоревший температурный предохранитель или засор в камере сгорания. Устраняется проблема заменой предохранителя или очисткой топки.

89

Этот сигнал говорит о полном промерзании системы. Для выявления причины необходимо проверить работу терморезистора и керамического нагревателя. При обнаружении промерзания, необходимо разморозить систему и полностью проверить ее работоспособность.

90

Эта ошибка говорит о невозможности запустить вентилятор. Причиной может послужить как неисправность самого вентилятора, так и неправильная установка коаксиального дымохода или засор пластин теплообменника.

99

Данная неисправность определяется при превышении допустимого уровня задымленности в течение 90 секунд. В этом случае необходимо проверить исправность вентилятора, наличие засоров теплообменника и дымохода, а также правильность их монтажа.

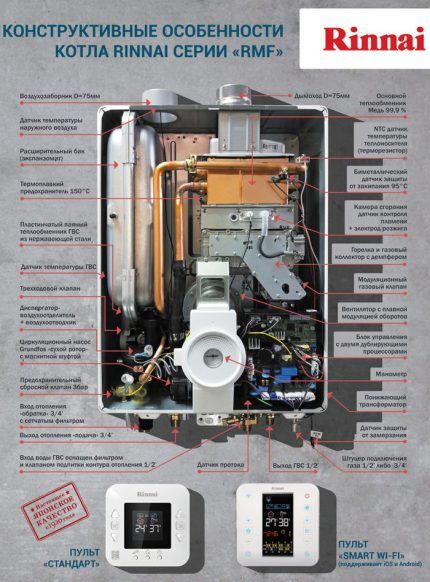

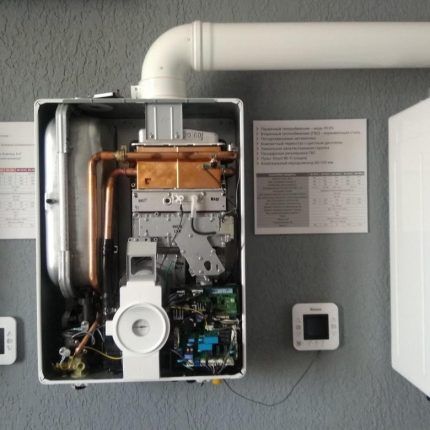

Устройство газовых котлов Rinnai

Типовое устройство двухконтурных приборов этой фирмы, при всей своей функциональности, достаточно простое. Если вы хоть немного разбираетесь в устройстве отопительных котлов, вам не составит труда найти тот или иной элемент для его диагностики.

Итак, от верхней части корпуса прибора отходят 2 ответвления. Одна труба выхлопная, а вторая является воздухозаборной. Оба элемента выходят к дымоходу коаксиального типа. Соответственно, через него и происходит как забор кислорода на горение, так и вывод продуктов горения.

Из нижней части также выходят 2 трубы — подача газа и воды.

В газовых котлах этой японской компании нет ничего лишнего. Простое, вместе с тем надежное устройство и высокое качество деталей, и наличие запчастей в магазинах, обеспечивают возможность легкого ремонта

В камере сгорания закрытого типа есть горелка трехступенчатого типа.

Над форсункой располагается основной теплообменник с пластинами из меди. Вторичный, состоящий из медных и нержавеющих пластин, находится ниже, он применяется для нагрева системы горячего водоснабжения, а к нему присоединяется трехходовой клапан.

Вверху расположен расширительный бак, а снизу циркуляционный насос, работающий обычно универсально для открытых и герметичных систем.

А теперь самое интересное. Это пульт дистанционного управления с дисплеем. Благодаря этому технологичному устройству осуществляется регулировка температурного режима как на отопление, так и на ГВС. А кроме того, на его высококонтрастный дисплей выводятся показатели самодиагностики.

Как происходит вывод ошибки?

Как уже было сказано, идентификация ошибки происходит с выводом на дисплей выносного пульта управления.

Первая и вторая цифра — это есть код ошибки. Например, 16. Третья цифра (стоит через пробел от первых двух) — мощность котла.

Обозначается цифрами от 2 до 6, и читается примерно так:

• 2 = 167;
• 3 = 207;
• 4 = 257;
• 5 = 307;
• 6 = 367.

А последняя, четвертая цифра, тип дымохода: 2 — ME, 3 — MF.

При возникновении на дисплее ошибки с характерным звуковым сигналом, необходимо незамедлительно приступить к устранению неисправностей. Категорически не рекомендуется многократно пытаться запускать котел снова, каким-бы не был цифровой индикатор. Одной перезагрузки обычно достаточно, чтобы исключить временный сбой модуля управления

В случае возникновения неисправности, пульт начинает сигнализировать (пищать) владельцу о затруднениях в системе и выводит код ошибки на экран.

Самые распространенные ошибки приборов серии RB RMF, мы сейчас с вами рассмотрим, а начнем с профилактики, чтобы вы пореже сталкивались с такими проблемами.

Устранение неполадок и профилактическая диагностика

Если у вас имеются какие-либо неисправности с отоплением и ГВС котлов Rinnai или вы желаете провести проверку работы этой системы, вам потребуется совершить несколько диганостических действий.

Вот краткий обзор общих работ по проведению этой процедуры:

Необходимо осмотреть газовый клапан — GSA VALVE и состояние его работоспособности

Обычно при таких неполадках высвечивается ошибка 11.
Проведите проверку состояния открытия 1 и 2 электронных клапанов.
Замерьте напряжение на пьезоисточнике (AC 220V).
Обратите внимание на подключение пропорционального клапана. При этом возникает ошибка 52

Еще один клапан, который следует осмотреть, относится к теплой воде. Кстати, ее минимальное рабочее количество равняется приблизительно 1.7 л/мин и этот параметр также рекомендуется проверять.

Диагностика системы работы газового котла, является прероготивой мастеров из обслуживающей организации. При подозрении на неисправность или при профилактике проводится полный осмотр и контроль работы каждого элемента

В ошибках 15 и 16 мы рассмотрим варианты неисправностей, относящихся к кипению и перегреву.

Чтобы диагностировать такие проблемы необходимо:

осмотреть на предмет работоспособности электронный клапан и на подачу воды

Рабочее напряжение их 220 Вольт, при остановке оно нулевое;
обратить внимание на насос. Он может остановиться из-за загрязнения, также в случае с этим элементом можно рассматривать поломку реле и контактность проводов конденсатора;
проверить теплообменник на засоры и промыть его при необходимости;
при резком повышении температуры, обратить внимание на неисправность термистора.

Следует отметить, что эти рекомендации не относятся к тем владельцам котлов, которые имеют весьма слабое представление об устройстве и принципах работы газоиспользующего оборудования.

А теперь разберем самые распространенные коды ошибок и варианты их устранения.

Неисправность насоса котла

Ошибка 16 иногда возникает при наличии проблем с насосом. Помпа может быть не повреждена и работать исправно, но ее функционирование не соответствует заданному пользователем режиму. В таком случае необходимо проверить:

1. Давление в отопительном контуре. Если наблюдаются частые и резкие его скачки – это первые признаки проблем с помпой.
2. Питание. С платы оно может и подаваться, но к двигателю не доходить из-за дефекта соединений. Устранить такую поломку – дело 10-15 минут.
3. Активность крыльчатки. Чтобы ее проверить, сначала отключается котел. Затем снимают шайбу, которая закрывает отверстие для удаления воздуха из насоса. В центре можно заметить верхушку вала двигателя. На ней видна горизонтальная прорезь. Функционирование насоса проверяют при помощи простой отвертки. Ее вставляют в горизонтальную прорезь и пытаются провернуть. Если сделать это легко – с насосом все в порядке, если же трудно – работает он некорректно. Причины – отложения на лопастях, деструкция подшипника, отсутствие смазки (термостойкий состав).

В некоторых случаях исправить ситуацию можно с помощью установки нового вала, очистки системы, удаления воздуха из контура. Если же все это не помогает – лучше обратиться к мастеру.

Циркуляционный насос котла Navien

Основные характерные черты котлов Риннай

Есть возможность подключать разные виды дымоходов

В оборудовании раздельно установлен дымоход, патрубок и воздухозаборная система, из-за чего есть возможность подключения дымоходов любого типа. Конструкция горелки позволяет регулировать мощность и определять экономичный порядок работы.

Защитные системы предупреждают и отслеживают:

• засорение теплообменника и дымохода;
• остановку горения;
• перегревание оборудования;
• высокое давление в отопительной магистрали;
• низкий уровень воды в контурах;
• разморозку неработающего котла;
• разморозку теплообменника;
• поражение электротоком;
• прекращение циркуляции в котле.

Неисправности горячего водоснабжения (ошибка 2**)

Эти типы неисправностей возникают в двухконтурных газовых котлах Ariston. Для горячего водоснабжения система безопасности автономна, что позволяет быстро определить проблему.

Многие модели котлов Ariston поддерживают возможность подключения гелиосистемы как альтернативного источника энергии для горячего водоснабжения. Поэтому некоторые ошибки и предупреждения серии “2**” связаны с работой солнечных батарей.

Ошибка № 201. Проблема с питанием температурного датчика – обрыв или короткое замыкание. Необходимо устранить пробой электропроводки.

Ошибки №№ 202-205 связаны с работой датчиков. Когда от них перестает поступать сигнал или он ведет себя непредсказуемо (резкие скачки данных), то срабатывают эти ошибки:

• № 202. Проблема с датчиком бойлера или гелиосистемы.
• № 203. Проблема с температурным датчиком NTC.
• № 204-205. Проблема с датчиком температуры, фиксирующим рабочие значения солнечного коллектора.

Для решения проблем №№ 202-205 нужно проверить плотность контактов. Если дело не в них, то придется заменить неисправный датчик.

Ошибка № 206. Проблема с температурным датчиком холодной воды в гелиосистеме. Решение такое же, как у ошибок №№ 204-205.

Температурный датчик легче заменить, чем почистить. Стоят они недорого, а найти их просто, так как в котлы устанавливают детали со стандартными параметрами

Ошибка № 207. Перегрев термостата солнечного коллектора. Это может быть вызвано причиной, когда солнечная энергия не используется для нагрева воды. Тогда коллектор нужно отключить. Также эта неисправность может возникать при поломке термостата. В этом случае его нужно будет заменить.

Ошибка (предупреждение) № 208. Недостаточный нагрев в контуре солнечного коллектора. Есть риск замерзания теплоносителя. Включается при активации функции “антизамерзание”. Часть энергии от газа будет идти на обогрев коллектора.

Ошибка (предупреждение) № 209. Перегрев воды в подключенном к котлу бойлере. Возможно проблема с термостатом или с его контактами.

Основные преимущества котлов DAEWOO:

Экономичность — применена модуляционная вентиляторная горелка с функцией автоматического плавного регулирования сгорания газа пропорционально его давлению, это устройство защищено 9 патентами. Благодаря этому, котел может работать при низком давлении газа 3 мбар, и во всем диапазоне изменения мощности котла (от 23 до 100%) обеспечивается — постоянство соотношения компонентов топливно-воздушной смеси. Данный вид регулировки уменьшает расход газа в котлах DAEWOO на 15-18%, увеличивает срок эксплуатации теплообменника и узлов автоматики. С разной подачей газа автоматически меняется и мощность котла, что обеспечивает феноменальную экономичность, при КПД 92-94%.

Экологичность — В результате практически полного сгорания газа обеспечивается высокий КПД котла 92-94% и очень низкое содержание токсичных выбросов, что исключает образование сажи на стенках теплообменника и нагара на форсунках. Котел полностью герметичен и выводит все отработанные газы наружу. Система распознания остаточного газа исключает бесполезные затраты топлива. Даже после годичного и более цикла использования отсутствуют следы сажи на форсунках.

Циркуляционный насос с магнитной муфтой в котором производится плавный пуск насоса без скачков давления при низком уровне шума. Сухой ротор. Функционирует с помощью магнитной индукции. Крыльчатка насоса приводится в движение с помощью электромагнитной силы. Впервые в мире для передачи вращающего момента от электродвигателя к рабочему колесу использована магнитная муфта. Это техническое решение, позволило отказаться от общего вала и обладает следующими преимуществами: отсутствуют сальники; исключен контакт электродвигателя и теплоносителя (как у насосов с «мокрым» ротором); исключено заклинивание; шум работы сведен к минимуму; производительность насоса на 20% выше, чем у насосов с мокрым ротором; характеризуются высокой надежностью.

Вентилятор. В приводе вентилятора применён электродвигатель постоянного тока, что позволило улучшить управление скоростями его вращения. Расположен под горелкой.

Инфракрасный датчик пламени — контролирует все, что происходит в камере сгорания. Инфракрасный датчик не только определяет наличие горения газа в горелке, но и по цвету пламени определяет качество его сгорания.

Современный цифровой дистанционный пульт управления котлом с ЖК- индикатором (с подсветкой). Два типа пультов – кнопочный и с ручными регуляторами, что удобно например для людей пожилого возраста.

Датчик температуры воздуха встроен в выносной пульт управления котлом. Имеется дополнительный режим работы котла – «Отопление по температуре воздуха в помещении». Встроенный электронный суточный таймер позволяет запрограммировать работу котла.

Адаптированность к суровым условиям эксплуатации. Котёл устойчиво работает на пониженном давлении газа (до 3 миллибар) и воды. У котлов DAEWOO устойчивая работа и отличные характеристики котла по расходу сжиженного газа. Сменив тип форсунок, можно просто перенастроить котёл на работу со сжиженным газом. При смене типа газа какая либо дополнительная регулировка давления не требуется, т.к. она осуществляется автоматически газовым клапаном. Дежурный режим работы котла позволяет поддерживать минимально необходимую температуру при отсутствии людей в помещении, а также позволяет экономить расход газа и защитить систему отопления от замерзания в зимний период. В котлах DAEWOO применена многоуровневая система контроля и безопасности котла.

Самодиагностика работы котла – коды ошибок отображаются на пульте управления. В памяти котла хранится информация о последних 10-ти ошибках.

Виды и серии

На сегодняшний день производитель предлагает на выбор потребителей 4 серии приборов под аббревиатурами «RMF» и «EMF», «GMF» и «SMF». Каждая из этих серий предназначена для использования в строго определенных условиях.

Изделия серии «RMF» смогут обогреть пространство, имеющее площадь от 180 до 420 м2.

К их основным характерным чертам можно отнести:

• возможность запрограммировать запуск нужной температуры для отопления жилища на 7 дней вперед;
• перед самым началом работы имеющийся в изделии теплоноситель будет предварительно прогрет, что, в свою очередь, ускорит скорость прогревания помещения;
• наличие дистанционного управления устройством.

Rinnai выпускает и весьма специфическую серию агрегатов «EMF» с двумя контурами. Все они подходят для обогревания пространств, имеющих размеры от 110 до 410 м2, что позволит использовать их для прогрева достаточно больших и даже многоэтажных строений. Эта серия устройств дополнена особым типом горелки, с помощью которой можно минимизировать выбросы отравляющих компонентов в процессе сгорания топлива в системе. Кроме этого, «Rinnai EMF» совершенно безопасны при ежедневном использовании. В них встроены системы автоотключения топлива и электричества. Есть здесь и устройство, стабилизирующее напряжение.

Устройства «GMF» наделены самыми интересными эксплуатационными характеристиками. Они могут обогреть большие площади – от 100 до 400 м2, что вполне подходит для частных домов.

«GMF» серия обладает такими характерными чертами, как:

• защита от промерзания (именно поэтому даже из-за достаточно низкой температуры котел не будет поврежден и продолжит работать);
• система поджига от электроискры;
• самодиагностика – с ее помощью пользователь самостоятельно сможет быстро отыскать поломку и легко устранить ее причину;
• определенные модели дополняются насосом для циркуляции.

Котлы монтируются там, где уровень давления теплоносителя будет не очень значительным. По той причине они чаще всего приобретаются для использования в сельской местности и в дачных поселках. Нужно заметить, что ремонтировать при необходимости все модели производителя достаточно легко. Запчасти для изделия «Rinnai RB-GMF» и ему подобных легко находятся в специализированных магазинах, а устранить поломку котла сможет и сам потребитель без обращения к специалистам.

Основное преимущество этой серии – экологическая чистота благодаря минимальному выбросу в атмосферу ядовитых отходов. Блок автоматики здесь имеет 3 уровня, регулирование пламени и уровень нагревания теплоносителя можно определить в зависимости от сезонности и климатических особенностей. Диагностика всех возможных ошибок высвечивается на экране в текстовом и (или) в виде цифрового кода. Корректирование работы вентилятора защитит от нехватки кислорода для продувки. Мощность подобного рода агрегата будет составлять 12-42 кВт. Самые популярные модели из данной серии – RB-166, а также 206 и 256, 306 и 366.

Серия «SMF» имеет много интересных особенностей

Наиболее важной из них можно считать возможность с газа природного без труда перейти на сжиженное топливо, всего лишь заменив форсунки в устройстве. Количество получаемого CO2 во время сгорания топлива – не больше 5,72%

Агрегаты этой серии выпускаются для обогревания пространств от 100 м2

Благодаря авторегулированию эксплуатация изделий будет осуществляться даже при невысоком уровне давления топлива

Агрегаты этой серии выпускаются для обогревания пространств от 100 м2. Благодаря авторегулированию эксплуатация изделий будет осуществляться даже при невысоком уровне давления топлива.

Котлы серии имеют 2 теплообменника, один из них медный, другой – стальной и довольно работоспособный, он гарантирует подогрев теплоносителя до 14 литров в минуту. В камере сгорания осуществляется регулировка топливной и воздушной смеси, которая пропорциональна объему используемого топлива. Этого можно достигнуть благодаря горелке с турбонадувом. Функциональность изделий не будет зависеть от климата. Выброс вредных веществ минимален, поэтому вы не увидите ни сажи, ни следов накипи.

Используя инновации при выпуске своих агрегатов, концерн Rinnai осуществляет выпуск и продает также конденсационные изделия. Агрегаты этой серии имеют повышенные показатели экобезопасности по числу выхода окиси углерода в окружающую среду. Это одна из особенностей подачи топлива на горелку. Осуществляется однородное перемешивание топлива и кислорода, потом они идут совместно на горелку. Окись углерода обязательно будет проходить через особые отверстия, находящиеся в теплообменнике, поэтому в данном случае угарный газ также будет отдавать свое тепло в систему.

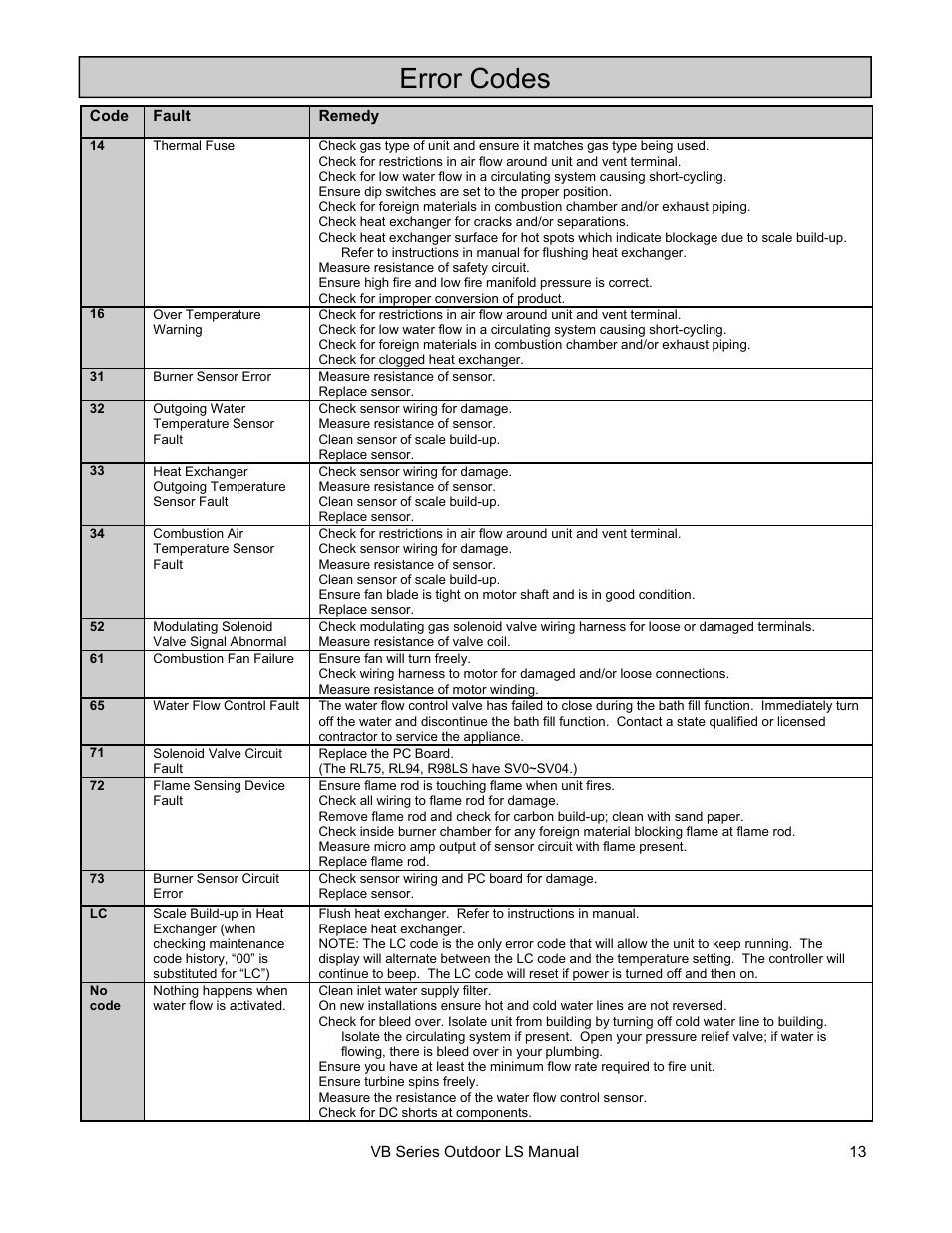

Коды неисправностей

Что делать, если на дисплее прибора высветилась ошибка? Прежде всего, перезапустите котел, возможно, случился системный сбой. Если после перезагрузки символы не исчезли, тогда приступайте к поиску неисправности.

Код ошибки	Значение	Как устранить неполадку своими руками
7	Длительное использование горячей воды (больше 8 часов).	Убедитесь, что водный клапан и переключатель потока исправно работают. Проверьте наличие напряжения на концах CN 9 главного модуля.
11	Проблемы с розжигом. Нет пламени в горелке, либо оно не распознается, сразу гаснет.	Как исправить положение: Открутите газовый вентиль до конца. Убедитесь, что есть подача топлива. Диагностика датчика ионизации, его контактов. Осмотрите радиатор на засор. Прочистите пластины от пыли и сажи щеткой. Прочистите дымоход от засора.
12	Огонь тухнет после 20 попыток розжига.	Что нужно проверить: Давление газа в системе. Теплообменник на засор. Шахту дымоотвода. Она могла забиться сажей, мусором с улицы, что приводит к тушению. Для полной очистки обратитесь в коммунальные службы. Вентилятор, его проводку и плотность прилегания контактов.
14	Поломка термопредохранителя.	Осмотреть клеммы и провода предохранителя, проверить датчик на короткое замыкание. Выполнить замену модуля управления.
15	Сенсор перегрева вышел из строя. Наличие пламени при отсутствие воды в радиаторе.	Устранение: Утечек в соединениях. Промерзания теплообменника. Неисправности термостата. Прозвоните его контакты (в норме 10 кОм). Перезагрузите котел. Попробуйте температуру воды при отключении и при включении.
16	Перегрев воды. Поломка датчика при определении температуры более 95 градусов за три секунды.	Спустите лишний воздух из системы. Исправно ли работает трехходовой клапан, насос. Выполнить чистку водного фильтра или труб.
17	Течь. Сигнал подпитки срабатывает за 64 часа более 3 раз.	Осмотрите узлы, трубы и соединения на момент течи. Убедитесь, что воздух выводится из системы.
18	Сработало заземление. Напряжение в линии главного блока сместилось на 5 Вт.	Повреждены провода, нарушена изоляция. Требуется замена или ремонт. Измерение напряжения между CN3 на плате и заземляющей линией.
20	Неверно расположение ДИП переключателя.	Поменять расположение.
28	Пульт ДУ неисправен.	Заменить батарейки.
31	Поломка термостата отопления.	Провести диагностику термистора на короткое замыкание. Установить новый элемент.
32	Проблемы с воздушным термистором.	Проверьте контакты датчика, замените неисправную проводку или сам датчик.
33	Неисправность термистора температуры прямой подачи воды.
34	Терморезистор ГВС поврежден.
35	Некорректная работа внешнего терморезистора.
36	Неполадка термостата низкой температуры.
43	Низкий уровень воды в системе.	Диагностика датчика уровня на исправность, клапана подпитки на исправность. Если все в порядке, долейте необходимое количество воды.
52	Не работает пропорциональный клапан.	Измерение напряжения на обмотке клапана.
56/71	Проблемы с электронным клапаном.	Диагностика клапана и сенсора уровня воды.
59	Техника перегрелась.	Замена плавкого предохранителя.
61	Сломан мотор вентилятора, либо скорость вращения не контролируется.	Разобрать прибор, и измерять напряжение обмоток. Устанавливается новый вентилятор.
72	Сенсор ионизации вышел из строя. Фиксируется наличие пламени, хотя топливо не подается.	Осмотр главного блока.
89	Система обнаружила полное промерзание.	Проверьте, как подается воздух из дымохода, нет ли засора теплообменника. Смените неисправный термистор.
90	Проверка вентилятора провелась неправильно.	Осмотр и замена вентилятора. Прочистка дымоотвода, радиатора от копоти и грязи.
96	Проблемы с первым запуском ГВС.	Убедитесь, что вода нормально подается.
97	Неполадки при запуске отопления газового котла.
Код ошибки 99	Продукты сгорания плохо отводятся.	Осмотр герметичности дымохода, чистка от засора, ремонт вентилятора. Если вы заметили, что на панели мигает индикатор работы горелки, значит, работают краны горячей и холодной воды. При моргании индикации отопления необходимо прочистить фильтр от засора.

Остановка котельного оборудования в холодную зиму — ситуация малоприятная. Помещение остывает, люди мерзнут, также промерзает техника. В результате может понадобиться полная ее замена. Поэтому проводите профилактический осмотр котла каждый год. Прочищайте узлы от накипи и загрязнений. Для предупреждения засоров устанавливайте фильтры для воды. Они снижают концентрацию солей, поэтому отложения не скапливаются на стенках деталей.

Надеемся, благодаря рекомендациям вы справитесь с поломками и проведете зиму в тепле и комфорте.
