Опрессовка металлопластиковых труб: порядок и нюансы выполнения работ

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Преимущество этого типа монтажа заключается в том, что не требуется специального оборудования. Второе преимущество заключается в том, что соединение можно разобрать и при необходимости заменить фитинг. Если он вышел из строя или необходимо изменить конфигурацию трубопровода. И это очень практично.

Но есть и недостаток: время от времени в резьбе возникает течь. Это можно устранить, просто подтянув на пол-оборота. Но для этого все соединения должны быть доступны и не должны быть засорены. Кроме того, раздражает необходимость снова и снова проверять, нет ли утечки. Не всем это нравится.

Существует большой выбор соединений — углы, точки, кресты, переходники (с одного диаметра на другой). И все с разными углами, разных диаметров.

Монтаж металлопластиковых труб на компрессионных фитингах начинается со снятия накидной гайки и обжимного кольца, проверки наличия уплотнительной резины. Затем начинается сборка:

Вот и все, установка компрессионного фитинга (винт, резьба) завершена. Есть только один нюанс: если вы залили в систему антифриз, немедленно меняйте уплотнения. Уплотнения из комплекта позволяют антифризу очень быстро улетучиваться. Используйте паронитовые или тефлоновые уплотнения. Только они могут гарантировать герметичность. Кроме того, для систем с антифризом, как правило, лучше использовать напорные соединения. Они не будут протекать (если их правильно опрессовать).

• Гайка и кольцо надеваются на трубу.
• Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
• Кольцо натягивается тоже до упора на фитинг.
• Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

Для монтажа металлических труб с пресс-фитингами необходимы специальные клещи. Существуют ручные и электрические клещи. Каждый из них оснащен набором накладок для разных диаметров. Ручные клещи, конечно, дешевле. Нет необходимости покупать это оборудование — оно понадобится вам только один раз. Гораздо выгоднее взять их в аренду.

Подробнее о ручных моделях

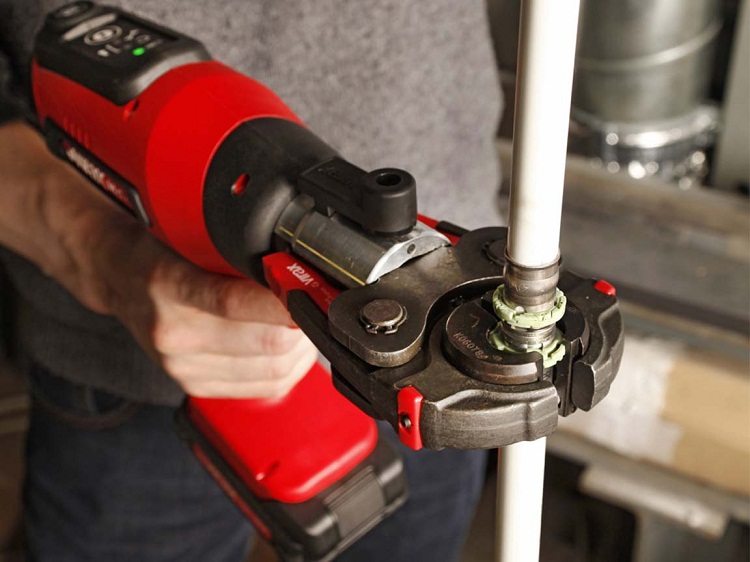

Учитывая, что пресс-клещи с электрогидроприводом в домашнем хозяйстве практически не используются, ниже мы рассмотрим вопросы, касающиеся только ручных моделей.

Комплектация

Дополнительная комплектация инструмента

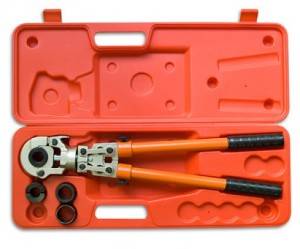

Пресс-клещи выпускаются в комплекте с набором сменных вкладышей для и металлическим или пластиковым кейсом (может быть заменен на специальный чехол или сумку).

Диаметр соединяемых труб

Большинство ручных моделей предназначены для монтажа труб диаметром до 26 мм. Некоторые механические модели усиленного типа и ручные гидравлические клещи позволяют монтировать трубы диаметром до 32 мм.

Наличие дополнительных функций

Дополнительная функциональность обеспечивается несколькими опциями:

• Система OPS – обеспечивает оптимизацию прилагаемых усилий за счет встроенных фиксаторов ступенчатого типа.
• Система APS – обеспечивает равномерную нагрузку на гильзу фитинга в зависимости от ее диаметра.
• Система APC – осуществляет автоматический контроль полноты опрессовки гильзы за счет блокировки раскрытия пресс-головки до её полного сжатия.

Фирма-изготовитель

Самые дорогие модели выпускаются рядом европейских производителей (Бельгия, Германия), причем их стоимость в большей степени зависит не от технических параметров оборудования, а от известности брэнда. Тем не менее, можно найти вполне приличные функциональные итальянские и турецкие модели по достаточно доступным ценам.

Китайские пресс-клещи традиционно находятся в низшей ценовой категории, но при этом они неплохо справляются с небольшими объемами работ.

Технические характеристики ручных пресс-клещей, которые можно купить в России

Модель	REMS Эко-Пресс	VALTEC VTm-293	FORApress	STC 500
Страна	Германия	Италия	Турция	Китай
Мах диаметр	до 26 мм	до 32 мм	до 32 мм	до 26 мм
Примерная стоимость	19.800 руб.	7.700 руб.	9.500 руб.	3.300 руб.

Дополнительная комплектация

• REMS Эко-Пресс — стальной кейс с набором вкладышей 16, 20, 26.
• VALTEC VTm-293 — сумка с набором вкладышей 16, 20, 26, 32.
• FORApress — пластиковый кейс с набором вкладышей 16, 20, 26, 32.
• STC 500 — пластиковый кейс с набором вкладышей 16, 20, 26.

Советы покупателям

Несмотря на большой выбор опрессовочного инструмента, его приобретение домашним мастером для личного использования в большинстве случаев не представляется оптимальным.

Даже дешевизна ручных китайских моделей не спасает положение, поскольку после прокладки трубопровода инструмент может совсем не пригодиться. Получается, что его покупка для проведения небольшого разового объема работ по монтажу или ремонту явно нецелесообразна.

В данной ситуации лучшим вариантом станет аренда на несколько дней в прокатной фирме, что обойдется в любом случае дешевле самой покупки клещей. При этом у вас появляется возможность за небольшие деньги подобрать качественные пресс клещи для металлопластиковых труб с подходящими параметрами.

Еще одним вариантом может стать покупка клещей вскладчину с соседями или знакомыми, которым тоже в перспективе может понадобится инструмент. В этом случае вы сможете пользоваться им поочередно по мере необходимости.

При подборе пресс-клещей необходимо учитывать их основные технические характеристики и максимальные размеры применяемых при монтаже МП труб. Для этого следует внимательно изучить паспорт устройства и проверить наличие сертификата качества на изделие.

Следует помнить, что использование ненадежного инструмента может привести к плохому качеству соединений и вызвать в дальнейшем серьезные проблемы при эксплуатации трубопроводов.

Основным источником обогрева в системах отопления квартир и частных домов являются радиаторы, отдающие тепло со своей наружной поверхности в окружающее воздушное пространство. Как подключить радиатор отопления к системе, не прибегая к помощи сторонних специалистов.

Кран Маевского для чугунных радиаторов: обзор устройства для стравливания воздушных пробок из систем отопления.

Опрессовка что ты такое

Четыре случая необходимости

Прежде всего, опрессовка трубопроводов имеет очень мало общего с привычным всем прессом, хотя это напрямую связано с давлением. Для этого на определённом участке подаётся повышенное (опрессовочное или испытательное) давление, которое позволяет определить прочностные характеристики (допустимый предел), а также выявить все недостатки (протечки и трещины).

Давайте отметим четыре случая, при которых инструкция рекомендует производить опрессовку:

1. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после монтажа;
2. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после ремонта;
3. Профилактическое испытание с целью выявления утечек для канализации;
4. Плановые испытания с целью выявления возможных назревающих проблем.

Первый вариант:

• все стальные трубы при разводке соединяются при помощи резьб (ниппели, муфты) или сварки (газовой или электро), полипропилен — сварочными (паечными) фитингами, а металлопластик — компрессионными фитингами. Любой вид или тип стыковки потенциальное представляет собой место возможной протечки;
• суть проверки заключается в следующем — на определённом участке (например, опрессовка металлопластиковых труб) создаётся гидравлическое давление, которое превышает максимальное рабочее, присущее данному инженерному сооружению. Например, если отрезок водопровода в течение 2-ух, 3-ёх часов выдерживает 16 атмосфер, то при давлении 8 атмосфер можно проводить эксплуатацию.

Второй вариант:

• в бытовых условиях это, в первую очередь, касается отопления, а вообще, это опрессовка бурильных труб или каких-либо транспортирующих магистралей после ремонта. Опять-таки, если речь идёт об отоплении, то выявление слабых мест лучше всего производить в межсезонье, когда есть возможность безболезненного отключения всей системы;
• особенно важна опрессовка в межсезонье в холодных регионах нашей страны, например, в Якутии, где морозы доходят до 40-60⁰C. Следовательно, любая остановка циркуляции приведёт к ледяным пробкам.

Вариант третий:

• возможно, это кому-то покажется странным, но канализационные трубопроводы тоже нуждаются в такого рода профилактических испытаниях;
• это совершенно незаметно на малых мощностях, например, в частном доме, где отсутствует давление, и вы можете просто проверить стыки своими руками на влажность. Но если это большой дом или промышленный объект, то на стыках очень даже возможны протечки, так как там, в основном стоят уплотнители без давления.

Вариант четвёртый:

• и, наконец, плановые испытания, которые должны проводиться ежегодно между отопительными сезонами, так как стальные трубы подвержены коррозии. Примечательно, что стоимость такой проверки обходится дешевле, нежели цена прорыва в отопительный сезон;
• каждый житель многоэтажных домов, если не сталкивался, то слышал о такой ситуации, когда трубы могут начать протекать при первой подаче воды в систему, хотя в прошлом сезоне этого не наблюдалось. Именно для того чтобы исключить такие ситуации, и проводятся плановые опрессовки.

Скважины на воду

Хотелось бы отдельным пунктом выделить опрессовку скважин на воду, где все действия производятся с точностью до наоборот. То есть, здесь тоже нужно выявить возможные места протечек, только вот протечка здесь может быть не изнутри, а снаружи внутрь.

Такая труба служит для забора воды с нижних горизонтов, но по мере заглубления от начала поверхности приходится пересекать один или несколько пластов грунтовых вод, которые и могут случайно попасть в трубу.

Практика

В первую очередь, испытуемый участок отсекается от прочих инженерных систем или просто выбирается и изолируется с двух сторон отдельный участок. Для такой изоляции, как правило, используется запорная арматура, а вот, в случае с канализацией применяют резиновые пневматические заглушки.

К испытываемому участку трубопровода подключают насос для опрессовки труб, который может быть самым простым, электрическим, как на верхней фотографии или автономным, то есть, с двигателем для помпы. Выбор агрегата напрямую связан с мощностью опрессовки, то есть, если в домашних условиях вам достаточно электроприбора (3л в минуту), то для более крупных объектов понадобится аппарат с автономным двигателем.

Испытываемый участок трубопровода заполняется жидкостью — в отопительных системах 6-8кгс/см2, для теплотрасс 10-12кгс/см2. Для чугунных канализационных трубопроводов избыточное давление не должно превышать 2 атмосферы, а для пластика — 1,6атм. Утечки вы сразу заметите в визуальном режиме.

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

• • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

• Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
• Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
• Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

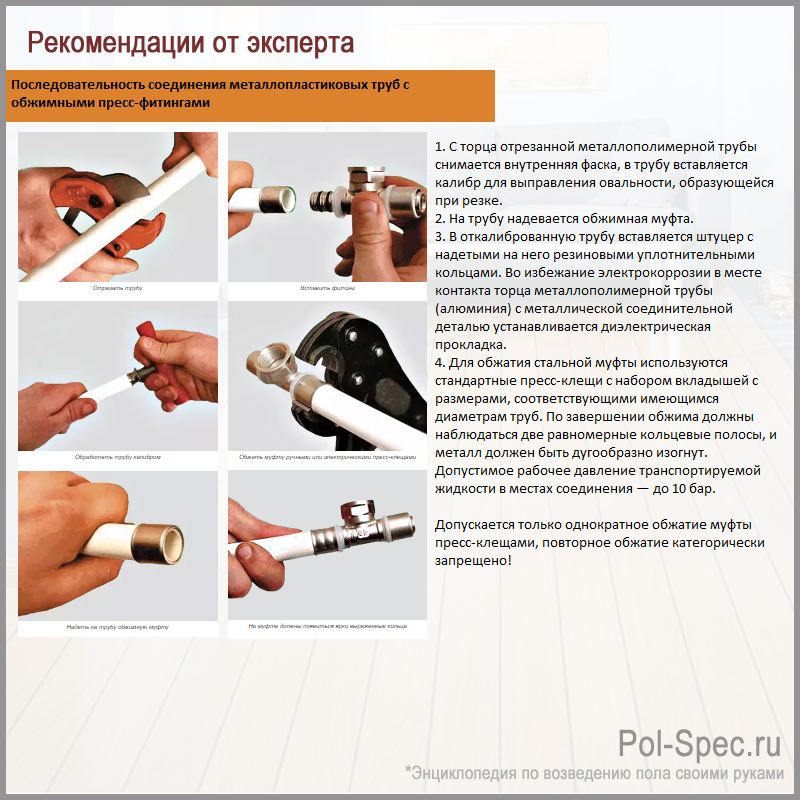

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Сфера применения

Металлопластиковые коммуникации на пресс-стыках используют в любом из возможных бытовых трубопроводах:

• при монтаже водопроводов, в том числе и с горячей водой;
• при устройстве системы отопления с рабочим давлением до 10 атм;
• при устройстве теплого пола;
• для скрытой прокладки электрических проводов;
• при переходе с одного трубопровода на другой;
• при соединении труб разного диаметра.

В промышленных масштабах металлопластиковые трубы используют:

• для транспортировки жидкостей (пищевых, в химической промышленности) с рабочим давлением не более 10 атм;
• для транспортировки газов, в том числе и сжатого воздуха;
• для защиты силового кабеля.

Рекомендуем ознакомиться: Виды и применение двустенных гофрированных труб

Ограничения в сфере применения металлопластиковых труб состоят в необходимости в будущем разобрать коммуникации. Например, для изменения конфигурации или дополнительной разводки.

Обжим металлопластика. Виды пресс-клещей, их плюсы и минусы, технические параметры

Пресс — клещи, используемые при обжиме металлопластиковых труб, бывают бытового и профессионального назначения:

1. Бытовые — рассчитаны для домашних целей. Это инструмент, с простой конструкцией, и не дорогие.

На заметку! Чаще, набор помимо ручных пресс-клещей для металлопластиковых труб содержит головку для обжима и сменяющиеся насадки разных диаметров.

1. Профессиональные — применяются строительными компаниями, которые выполняют большие объёмы по монтажу металлопластикового изделия. Их приводят в движение электрические или гидравлические моторы. Использование данных приспособлений увеличивает скорость и объём выполненных работ. По стоимости они дороже бытовых, в связи с этим, приобретение их для домашних целей является не выгодным.

Помимо этого, пресс-клещи существуют: ручного, гидравлического и электрического типа.

Пресс фитинг

Использование пресс-фитингов позволяет создавать надежные опрессованные соединения, которые не нуждаются в дальнейшем обслуживании и могут монтироваться без открытого доступа (в стену или короб). Этот вид фурнитуры широко применяется при монтаже теплого пола.

При создании соединений с пресс — фитингами не обойтись без специального оборудования – пресс-машины или пресс-клещей, которые подразумевают наличие хотя бы минимальных навыков работы по обжиму.

Пресс-фитинги выпускаются в трех вариантах: муфта, угольник и тройник. А их конструкция состоит из двух частей – обжимной гильзы и непосредственно корпуса, внутри которого находятся диэлектрические кольца и прокладка.

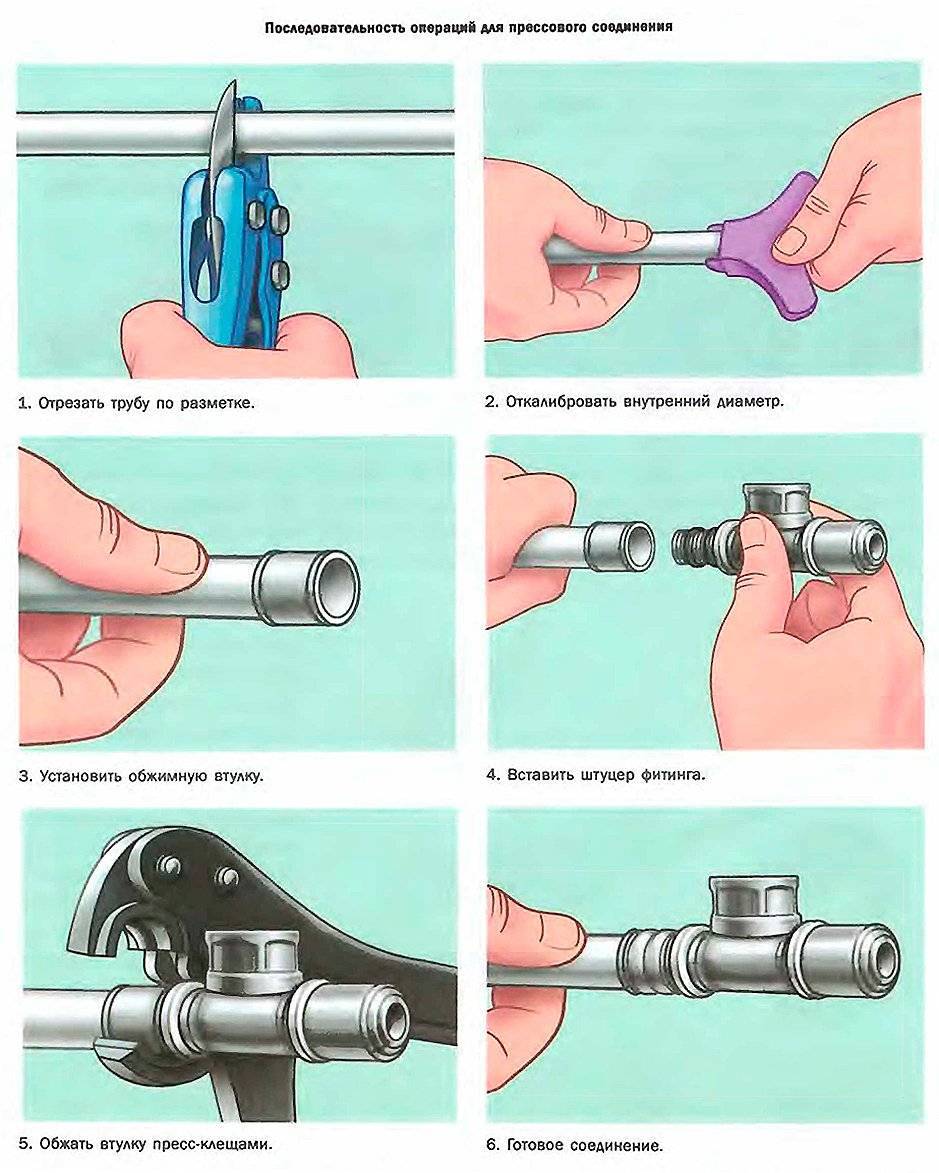

Алгоритм установки соединения с пресс-фитингом:

1. Специальными ножницами отрезать и выровнять отмеченный участок трубы.
2. С помощью калибратора удалить внутреннюю и внешнюю фаски.
3. По необходимости, немного увеличить диаметр трубы с применением развертки.
4. Удостовериться, что внутри изделия есть диэлектрические кольца и прокладка.
5. Накрутить трубу на штуцер фитинга до ее появления в круглом отверстии основания гильзы.
6. Выполнить опрессовку соединения с помощью пресс-оборудования (бортик гильзы должен войти в специальное углубление пресс-насадки).

Схема устройства пресс фитинга

Действия перед применением клещей

Соединяя фитинг с металлопластиковой трубой методом опрессовки, важно придерживаться определенной последовательности действий. Сначала от бухты отмеряется требуемый отрезок

Для этого можно использовать либо рулетку, либо отметки на наружной поверхности изделия.

Мерная часть отрезается ножницами для труб из металлопластика

Важно добиться максимально ровного среза, который составляет прямой угол с центральной осью изделия. Если используются ножницы гильотинного типа, то их нижний край необходимо держать параллельно трубной поверхности, слегка в нее вдавливая

Далее торцы металлопластиковой трубы калибруются специальным инструментом. Применяемые калибраторы способны не только выровнять форму среза, но и снять внутреннюю фаску. Потом на трубу надевается обжимная гильза, снятая с фитинга, а его штуцер вставляется в срез. Торцы соединяющихся элементов плотно прижимаются. Место соприкосновения торцов должно быть изолировано уплотнительной прокладкой, которая предохранит элементы от электрокоррозии и обеспечит герметичность.

Положение трубы в гильзе контролируется, используя круглый вырез на ее краю. На следующем этапе используются пресс-клещи.

Резать трубы нужно специальным инструментом, чтобы не было заусенцев

Опрессовка при помощи надвижного соединителя

Процедура сборки соединения на аксиальном фитинге более простая, так как нет жестких требований по подготовке торца. Главное условие – точно и ровно отрезать заготовку.

• обрезаем торец трубы в размер;
• на штуцер пресс фитинга устанавливаем уплотнительные колечки;
• одеваем латунную гильзу-насадку;
• вставляем трубу и осаживаем ее на штуцер с помощью гидравлического или ручного пресса.

Гильза-насадка имеет раструб, облегчающий вход торца заготовки внутрь. Расширенная кромка также используется в качестве опорной площадки при задавливании трубы внутрь пресс муфты.

Использование пресс фитингов для металлопластиковых труб может показаться не слишком надежным решением. Но на практике такой вид соединения вполне себя оправдывает, если точно следовать инструкции при монтаже.

Прессовой или обжимной фитинг: видео.

Металлопластиковые трубы всё чаще подаются удачной альтернативой традиционным стальным трубам. Высокий уровень популярности они получили в сантехнической сфере. Так, на базе пластиковых труб, усиленных армированным слоем, создаются водопроводные сети под давлением.

Для таких условий эксплуатации опрессовка металлопластиковых труб видится неотъёмлемой частью монтажа. Но, как выясняется с учётом новых технологий, опрессовка опрессовке рознь.

Подготовка элементов трубы к обжиму клещами

Приведенная ниже последовательность обязательна для соблюдения и необходима для любого вида клещей:

1. С помощью рулетки отмеряют необходимую длину нужного трубного материала и делают карандашом отметку там, где предполагается обрезка;
2. Ножницами по металлу обрезают элемент с нужной длинной, при этом край среза должен быть максимально четким и ровным, а сам срез должен быть был сделан ровно под прямым углом;
3. В случае, когда для обрезки используется гильотинный инструмент, то его нижний край следует держать строго параллельно относительно поверхности трубы, но все же немного вдавливая резак в материал;
4. После осуществления обрезки торцевые края должны быть обработаны с помощью калибратора. Он скорректирует и сравнят форму самого среза и снимет фаску изнутри;
5. После чего с фитинга убирают гильзу для обжима и одевают на край трубы, а штуцер вставляется прямо во внутрь среза;
6. Затем торцевые элементы должны быть прижать очень плотно к друг дружке, при этом область стыка обязательно изолируется с помощью уплотнительной прокладки. Благодаря ей, материал надежно защищается от коррозии, а всей системе в целом обеспечивается общая герметичность;
7. Проконтролировать размещение трубы в гильзе возможно с помощью округлого выреза в зоне с краю.

Только после завершения всех вышеописанных 7 шагов можно начинать операцию по обжиму.

Преимущества и недостатки опрессовки

Опрессовка металлопластиковых и иных видов труб позволяет получить неразъемное соединение, которое отличается:

• простотой и легкостью монтажа. Чтобы выполнить соединение не требуется специальных знаний или навыков. Работа может быть проведена даже непрофессиональными сборщиками;
• прочностью соединения. Использование обжимного пресс-фитинга позволяет достичь неподверженности стыка высокому давлению, перепадам давления, внешнему механическому воздействию;
• универсальность. При помощи метода опрессовки можно соединять трубы для строительства различных трубопроводов. Данный метод подходит и для труб отопления, и для системы водоснабжения, и для подводки газа;
• длительный срок службы. При выполнении работы по сборке трубопровода правильно данный вид соединения может прослужить до 10 – 15 лет.

Однако следует отметить, что метод сборки трубопровода с использованием обжимных фитингов имеет и свои недостатки, к которым относятся:

• получение неразъемного соединения. Это означает, что при образовании каких-либо проблем, например течи, выполнить ремонт стыкового соединения невозможно. Для устранения неисправности потребуется полная замена определенной части системы труб;
• невозможность устранения недостатков после выполнения работы. Если в ходе опрессовки произошел сдвиг труб или кольцо обжалось не полностью, то вторичный обжим не допускается. Устранить отсутствие герметичности можно исключительно заменой фитинга и повторным выполнением работы;
• необходимость наличия специального оборудования – пресс-клещей – при помощи которого производится обжим (опрессовка) фитинга.

Стоимость пресс-клещей относительно высокая. Однако для выполнения одноразовой работы в бытовых условиях необходимое оборудование можно взять в прокат.

Как выбрать подходящие пресс-клещи

Выбирая пресс-клещи для работы с трубами из металлопластика, необходимо знать их максимальный диаметр. Эти и другие необходимые технические данные прописываются в паспорте на инструмент. Пресс-клещи снабжаются набором вкладышей, при помощи которых можно обжать изделия с меньшими сечениями.

При покупке важно обращать внимание на наличие встроенных систем оптимизации и контроля работ:

• OPS;
• APS;
• APC.

OPS – это система ступенчатых фиксаторов, благодаря которым происходит оптимизация и увеличение прилагаемых усилий. При наличии АPS нагрузка на гильзу при опрессовке будет распределяться равномерно. Эта усовершенствованная система облегчает работу, поскольку степень прилагаемых усилий напрямую зависит от размеров фитинга. При наличии АРС процесс обжима не прервется до тех пор, пока опрессовка гильзы не будет полностью завершена. Такая система контролирует создание герметичного соединения самостоятельно.

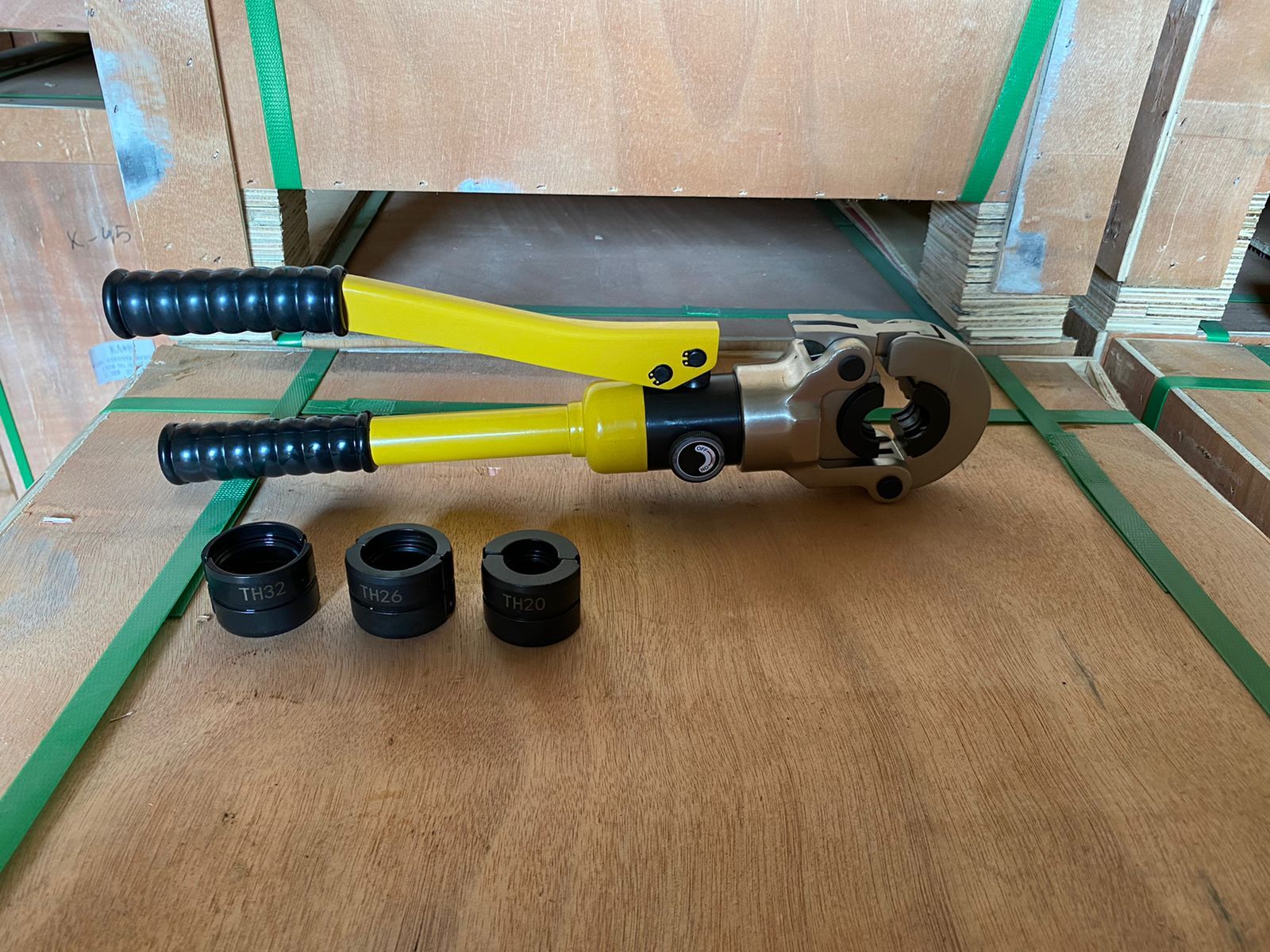

Для труб диаметром до 3,2 см следует применять клещи с гидроприводом

Большинство ручных пресс-клещей рассчитано на обжим труб сечением до 2,6 сантиметров. Усиленные механические и гидравлические ручные модели позволяют работать с изделиями диаметром до 3,2 см.

3.1. Требования к участку и рабочему месту при испытании переносным оборудованием

3.1.1. Участок для гидравлических
испытаний должен соответствовать требованиям действующих санитарных норм
проектирования промышленных предприятий CH118, CH119,
СН245, строительным нормам и правилам СНиП2, СНиП8, СНиП9.

гидростенда (или переносного
оборудования при испытании на сборочном стенде);

вспомогательного оборудования и
оснастки;

испытываемого изделия с учетом
безопасного выполнения работ по его монтажу и осмотру, при этом свободная зона
по периметру максимально возможного габарита изделия должна быть не менее 1 м.

3.1.3. Участок должен иметь
нескользкое покрытие пола с уклоном и (или) отверстиями для стока воды, а также
защитное ограждение, исключающее возможность случайного появления на участке
посторонних лиц и попадание рабочей жидкости за пределы участка (приложение ).

На ограждении должно быть световое табло с надписью «ВХОД
ВОСПРЕЩЕН. ИДУТ ИСПЫТАНИЯ» или соответствующий плакат.

3.1.4. На участке должны быть общее и местное рабочее освещение,
аварийное освещение, а также переносные светильники с напряжением не более 42
В. Оборудование освещения должно соответствовать требованиям « ».

Освещение должно обеспечивать освещенность на поверхности
испытываемого изделия:

рабочую – не менее 300 лк при люминесцентном или 200 лк при
освещении лампами накаливания;

аварийную – не менее 10 от рабочей.

3.1.5. Участок гидроиспытаний должен иметь оборотную систему
водоснабжения, обеспечивающую заполнение объема испытываемых изделий или
технический водопровод с системой слива в канализацию.

Нестандартные соединения: с металлическими трубами, переход на другой диаметр

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Как это делается

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Обычно используют следующие точки подключения:

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

Если проверке подвергалась система отопления, Акт о гидропневмоиспытаниях подписывается представителями теплосети и организации, осуществляющей теплоснабжение. Далее инспектор проверяет теплоноситель на жесткость.

Выводы и полезное видео по теме

Из видеоролика можно узнать о том, как работать с пресс-клещами механического типа, а именно — как обжимать фитинги металлопластиковых труб.

Советы бывалых монтажников

Монтаж металлопластиковых труб методом обжима рекомендуется выполнять в условиях окружающей среды с температурой не ниже +10ºС. Купленный материал (трубы) желательно выдержать в новых условиях не менее 24 часов и только затем начинать монтаж. Смонтированную водопроводную систему обязательно испытать на герметичность и прочность посредством гидравлических и пневматических испытаний.

• Отопление в частном доме из полипропиленовых труб своими руками



• Поклейка фрески на стену своими руками



• Парник из пластиковых труб своими руками самые лучшие проекты



• Как сделать филенку на стене



• Как сделать отопление своими руками в частном доме без сварки

Вывод

Итак, сейчас мы знаем, что выстроить водопровод своими руками не так уж и сложно, основное верно подобрать инструмент. С целью проведения верного обжима металлопластовых либо железных труб фитингами нужно особое пресс-оборудование. Оборудование представляет собой пресс-машину, оснащённую клещами.

Перед тем как приступить к работе нужно убедиться в том, что обжимной контур прибора повторяет форму фитинга и сходится с его диаметром. Прессование займёт не более нескольких секунд и наряду с этим обеспечит высокий уровень качества результата. Больше нужной информации вы сможете отыскать, взглянув видео в данной статье.
