Как правильно обжимать наконечники для проводов — 5 правил опрессовки

Что такое оконцевание жил

Это операция по обработке и формированию жилы провода или кабеля для создания надёжного электрического контакта.

Когда заходит вопрос об оконцевании жил, то первым встает вопрос: из какого материала выполнены жилы кабеля или провода, которым будет подключен электроприёмник.

Металл алюминий имеет свойство окисляться при контакте с воздухом и данных факт негативно влияет на электрический контакт в местах присоединения жилы к аппарату электроустановки. Ещё алюминиевые жилы, после протекания через них тока, имеют свойство уменьшаться в размере, что приводит к ослабеванию контакта.

Медь используемая в кабеле, лишена этих недостатков, но вопрос надёжного контакта, в случае использования медных жил, остается открытым.

Оконцевание любых медных жил позволяет избежать прямого попадания окислителей на зачищенные участки жил, а также соединить токопроводящую часть многопроволочной жилы в единое целое, что в свою очередь  добавляет надёжности электрическому соединению. Ну а механическая прочность будет зависеть напрямую от вашего желания сделать оконцевание качественным.

Принцип работы опрессовщика проводов

Опрессовка осуществляется двумя способами: сплошное обжатие и местное вдавливание.

Для обжима применяется алюминиевый или медный провод. На основании этого должна использоваться гильза, изготовленная из алюминия или меди. Также существует медно-алюминиевая или соединительная трубка для жил из разных материалов.

Алюминиевый кабель с течением времени образует окислительную пленку, по этой причине гильза должна тщательно зачищаться и обрабатываться специальным составом. Для защиты материала от окисления чаще всего используют кварцевазелиновую пасту. Медный провод также нужно обрабатывать специальными составами. Благодаря им уменьшается вероятность повреждения жилы провода при опрессовке, а также уменьшается сила трения.

Многопроволочные жилы выравнивают и складывают таким образом, чтобы они легко входили в гильзу. В патрон вставляется кабель до самого упора. Соединять элементы нужно не на месте стыка, а с небольшим заводом.

Должны быть использованы гильзы, которые предназначены и рассчитаны под суммарное сечение обжимаемых жил. Если применяется пресс с местным (точечным) вдавливанием, равномерно вдоль всей длины делают 2-3 прожилки, это необходимо для надежного и качественного электрического контакта, а также обеспечения механической прочности в месте соединения. При использовании квадратных матриц или гексагональных стоит руководствоваться теми же правилами.

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Пайка с тугоплавкими припоями

Использование подручных материалов не всегда безопасно, поэтому стоит дважды подумать, прежде чем экономить на вызове мастера или приобретении соответствующих материалов.

• Разогреть паяльник до нужной температуры.
• В это время произвести зачистку металлических жил от изоляции.
• Надеть и сдвинуть от конца термоизоляционную оплетку.
• Обезжирить наконечник, очищенный участок жил.
• Нанести флюс на стенки трубки, заполнить трубку припоем.
• Удерживая изделие пассатижами, нагревать до размягчения припоя.
• Вставить кабель в мягкий припой, добавляя его по мере необходимости, пока припой не покажется за пределами соединителя.
• Дать остыть.
• Зафиксировать изолентой и термической оплеткой.

Способы опрессовки

Опрессовка кабельных наконечников заключается в обжатии зачищенного кабеля или провода в специальной матрице, с помощью ручных или механических инструментов.

Последовательность опрессовки кабеля

Это может выполняться:

• Сплошным обжатием. Это наиболее надежный способ для создания прочного контакта при соединении проводов. Под давлением, которое создает гидравлический пресс для кабельных наконечников, обжимается сразу вся контактируемая поверхность.
• Комбинированным. В таком случае, эффект обжатия усиливается дополнительным вдавливанием пуансона, имеющего рабочую часть в виде зуба.
• Вдавливанием.

Способы опрессовки кабеля

На схеме:

• а — местное вдавливание.
• б — сплошное опрессование.
• в – комбинированная обжимка.

Помимо этого:

Алюминиевые провода обжимаются трубчатыми или кольцевыми наконечниками, что зависит от толщины жилы.

Соединение проводов

Специальные гильзы используются для медных проводов.

Наконечники для медных проводов

Для многожильных проводов применяются пистоны.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

• ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
• ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
• гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
• для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
• гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.

Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки. Пресс-клещи комплектуются разными матрицами под различные размеры и формы

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Гнездовой зажим для кабеля и провода

Гнездовой зажим для кабеля и провода Оконцевание монолитных жил при необходимости их подключения к гнездовым зажимам не требуется. Подключаемый кабель зачищают, вставляют в гнездовой зажим и фиксируют. Если подключаемый провод (кабель) с гибкими (многопроволочными) жилами, то перед подключением к гнездовому зажиму, его жилы оконцовывают штыревыми наконечниками. Во всех вышерассмотренных случаях перед подключением (оконцеванием) медных жил кабелей их зачищают до металлического блеска, а для алюминиевых жил, помимо зачистки, для предотвращения окисления контактных соединений, применяют специальную кварцевазелиновую пасту

Следует также отметить важность правильного выбора кабельных наконечников для оконцевания жил. Несоответствие размера наконечника тому или иному сечению кабеля значительно снижает нагрузочную способность контактного соединения, соответственно снижается его надежность

После окончания работ по подключению кабелей к элементам оборудования, необходимо в обязательном порядке проверять качество контактных соединений. В случае подключения кабелей небольшого сечения ограничиваются визуальной проверкой контактных соединений. В силовых цепях, при подключении кабелей большого сечения, помимо визуального осмотра и проверки на механическую прочность, необходимо производить замер переходного сопротивления на выполненных контактных соединениях.

Инструмент для опрессовки наконечников

Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.

Первый – это пресс-клещи для обжима кабельных наконечников сечением жилы от 0,5 до 6 мм 2 , некоторые модели от 1,5 до 10 мм 2 .

Второй же пресс матричный гидравлический для обжима наконечников от 4 до 1000 мм 2 , который позволяет обжимать не только наконечники, но и соединять жилы трубчатыми гильзами.

Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.

Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм 2

• Типы наконечников и гильз: ТМЛ, ТМЛс, ТМ, ТМЛ (DIN), ГМЛ
• Четырехпозиционная матрица
• Профиль обжима: клиновидный
• Усиленный трехшарнирный рычажный механизм
• Материал корпуса: качественная 3-х миллиметровая сталь
• Обработка поверхности: воронение
• Вес: 620 г
• Длина: 260 мм

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм 2

• Типы наконечников: НШВИ, НШВИ(GLW), НШВ
• Шестипозиционная матрица
• Профиль обжима: трапециевидный
• Материал корпуса: легкий, высокопрочный алюминиевый сплав, применяемый в авиационной и космической промышленности
• Немагнитный, искробезопасный корпус
• Обработка поверхности: электролитическое анодирование
• Вес: 290 г
• Длина: 225 мм

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм 2

• Опрессовка изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами
• Типы наконечников: НКИ, ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, ГСИ-П
• Трехпозиционная матрица
• Профиль обжима: овальный, двухконтурный
• Усиленная стальная конструкция, надежная механика
• Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
• Вес: 540 г
• Длина: 220 мм

Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.

Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

• Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
• Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

• Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
• Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов

Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание

Клещи для обжима проводов

Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения

Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает. Крайне важно соответствие сечения провода и наконечника

Крайне важно соответствие сечения провода и наконечника

• После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
• Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Стадии обжима гильз

Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Как правильно опрессовать НШВИ или НШВИ-2

Чтобы наконечник НШВИ или НШВИ-2 прослужил действительно долгий эксплуатационный срок, его необходимо правильно обжать на проводе.

Последовательность обжимки наконечников следующая:

1. Зачистить конец провода на такое расстояние, соответствующее длине наконечника.

2. Одеть НШВИ или НШВИ-2 на зачищенный участок. При этом изолирующая юбка должна закрывать возможные открытые участки токоведущей жилы.

3. Выбрать отверстие в пресс-клещах, которое соответствует сечению жилы и медного наконечника.

Рисунок 3: Пресс-клещи для НШВИ и НШВИ-2

4. Вставить наконечник в пресс-клещи и надёжно зажать.

5. Проверить качество соединения, подёргав провод и наконечник из стороны в сторону, не прикладывая лишних усилий. Если несколько мелких жил выбились из наконечника, то их можно просто отрезать бокорезами.

Процесс опрессовки НШВИ-2 ничем не отличается от обжимки НШВИ, за исключением того, что в наконечник вставляются 2 зачищенных провода одновременно. С помощью таких наконечников очень удобно делать перемычки на автоматические выключатели.

Надёжно обжатый наконечник – залог качественного контакта, соответственно, отсутствие неисправностей и длительный эксплуатационный срок электропроводки.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.

Вариант цветной маркировки

Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Опрессовка проводов

Я использую в этих целях пресс-клещи, которыми несколько раз обжимаю медную гильзу, надетую на скрученные провода

Важно соблюдать при этом одно правило: не переусердствуй! Ведь перекушенная инструментом скрутка может доставить массу хлопот такому горе-электрику — все придется делать заново. В случае же, если диаметр места соединения меньше диаметра гильзы, всегда можно проявить солдатскую смекалку, то есть подсунуть под медное изделие кусочки проводов — и «баста»!

Преимущества опресовки на лицо: положил в небольшую тару горсть медных гильз, захватил с собой пресс-клещи и все, не нужно тащить лишний громоздкий инструмент. Сам процесс опрессовки прост до нельзя, лишь рассчитывай свои силы.

Втулки изолированные штыревые

Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:

1. проводник – трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
2. изоляция – пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.

Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:

Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:

• HI – Тип продукта в виде символа.
• 2,5 – клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
• 2 X 2,5 – клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
• / 8 – длина проводящего элемента в миллиметрах.

Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента – 8 мм.

Способы применения пресс-клещей для опрессовки наконечников

Работы по обжиму проводов могут иметь постоянный или же эпизодический характер. В бытовом плане более характерным является второй вариант. В таких случаях нет необходимости в приобретении универсальных пресс-клещей для обжима проводов. Стоит подобрать инструмент узкой направленности, который поможет решить конкретные поставленные задачи.

К основному функционалу данного вида инструмента относятся:

Обжимка гильз. Необходимые для данного вида опрессовки клещи различаются по форме и размерам матрицы. Как дополнительный конструкционный элемент может присутствовать фланец. Его наличие позволит выполнить более качественное соединение.
Снятие изоляционного слоя. С помощью клещей можно удалить необходимый участок изоляционного покрытия, не повредив непосредственно жилу

Важно правильно выставить размер. Если опыта недостаточно, лучше приобрести инструмент, где размер устанавливается автоматически. Такие модели стоят дороже, зато обеспечивают качественную работу.
Обжимание наконечников

Прессы для обжима наконечников проводов имеют специальный стержень, который в ходе выполнения действия помещается на разделительный шов. Устройство предназначено для работы с неизолированными и латунными проводками.
Работа с витыми парами. В таком обжимном устройстве провод заводится в специальный коннектор.

Такие модели стоят дороже, зато обеспечивают качественную работу.
Обжимание наконечников. Прессы для обжима наконечников проводов имеют специальный стержень, который в ходе выполнения действия помещается на разделительный шов. Устройство предназначено для работы с неизолированными и латунными проводками.
Работа с витыми парами. В таком обжимном устройстве провод заводится в специальный коннектор.

Пресс-клещи часто используются при обжимки гильз

Только правильно подобранный инструмент позволит выполнить качественное соединение.

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Область применения

А теперь рассмотрим основные сферы использования пресс-клещей для оконцовки проводов. В зависимости от конкретной ситуации выбирают инструмент нужной формы и конструкции.

Для многожильных проводов и тонкостенных наконечников

Данные кримперы используют для обжима проводов малого сечения (начиная от 0,5 мм) со штыревыми втулочными кабельными наконечниками. Качественное оборудование производит компания IEK. Обжимка электрического кабеля выполняется до максимального усилия, чтобы сработал пружинный механизм.

Необходимость опрессовки многожильного кабеля возникает, когда его подключают в клеммы на автоматических выключателях, распределительных щитах, коробках и других устройствах. Наличие качественных втулок и инструмента исключает растрепывание жилок кабеля, поскольку происходит надежный обжим, обеспечивающий при коммутации непрерывную электрическую связь.

Без кабельных наконечников и последующего обжима останется либо скручивать, либо припаивать провода к клеммам распределительных и щитовых устройств. В таком случае будьте готовы к частым поломкам жилок, нарушению связи с последующими короткими замыканиями и перегревом оборудования. К слову, такой вариант все-таки допустим, но для кабеля с одной жилой.

Для многожильных проводов и толстостенных наконечников

Для качественного обжима силовых многожильных кабелей с толстыми наконечниками используют пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальной рабочей зоной. Например, для пресс-клещей ПК-16 от КВТ их пять. Зоны обозначают специальными отметками на губках кримпера. К примеру, диапазон обжима может составлять 1,5-16 мм. После опрессовки на тыльной части втулки остается специальное клеймо.

Опрессовка начинается с подготовительного этапа. Для начала нужно зачистить концы кабеля, после чего вставить его до упора в гильзу, исключая свободное пространство внутри. Именно поэтому гильзы нужно подбирать под диаметр кабеля так, чтобы он свободно входил внутрь, но и не болтался там, как провалившаяся пробка в стеклянной бутылке

Это очень важно, поскольку от данного критерия зависит качество будущего обжима

Все торчащие проводки нужно откусить. После выполняют изоляцию: для этого применяют термоусадочные трубки с феном. Для повышения надежности верхнюю часть обматывают изолентой. Но это совершенно необязательно: трубки будет достаточно.

Обратите внимание на то, что инструменты могут маркироваться с буквой «У» и без нее. Например, в случае с ПК-16-У храповый механизм размещен внутри рукоятки

Также будут разными усилия, прилагаемые при опрессовке с помощью ПК-16 и ПК-16-У. Во втором случае сил требуется меньше.

Для кабеля большого сечения

В случае с силовым проводом крупного сечения вместо пресс-клещей следует использовать большой гидравлический пресс. Такой обжимник появился намного раньше кримперов, но, как и в случае с ними, от его габаритов зависит то, какой высоковольтный кабель можно обжать. В бытовой сфере инструмент не применяют, поскольку обжимаемые втулки, наконечники и гильзы имеют немалые габариты. Такой вариант, к примеру, подходит при прокладке и коммутации силовых проводов в электрических щитах в подъездах домов и т. д.

Поскольку матрицы подбирают в зависимости от габаритных размеров, то гидравлический пресс выпускают вместе с кассетой из нескольких матриц. Верхняя часть намагничена, поэтому автоматически возвращается в исходное положение. Меняется только нижний элемент пресса. Независимо от положения оборудования части не вылетают. На инструменте имеется прорезиненная рукоятка, повышающая электрическую безопасность.

Обжим двух проводов при помощи двусторонней втулки необходим в тех случаях, когда демонтируют электрический щит с последующим переносом в другое место. Возникает необходимость наращивания медных проводов сечением 6-12 кв. мм.

Для последовательного обжатия проводов

Данный вариант прекрасен тем, что исключает попадание воздуха внутрь гильзы

Это очень важно, если требуется последовательно соединить медный и алюминиевый провода, которые могут окисляться при воздействии кислорода

Для обжимки компьютерных кабелей

Кримперы для обжима витой пары, используемой в качестве компьютерного LAN-кабеля, относятся к отдельной категории. Они работают аналогично клещам с двумя губками: вместо металлической втулки применяют матрицу специальной формы, позволяющую устанавливать на компьютерный или телефонный провод штекер RJ 45. Вместо обжима такой инструмент смещает контакты, прорезая изоляцию на отдельных проводках и плотно прижимая к жилам.

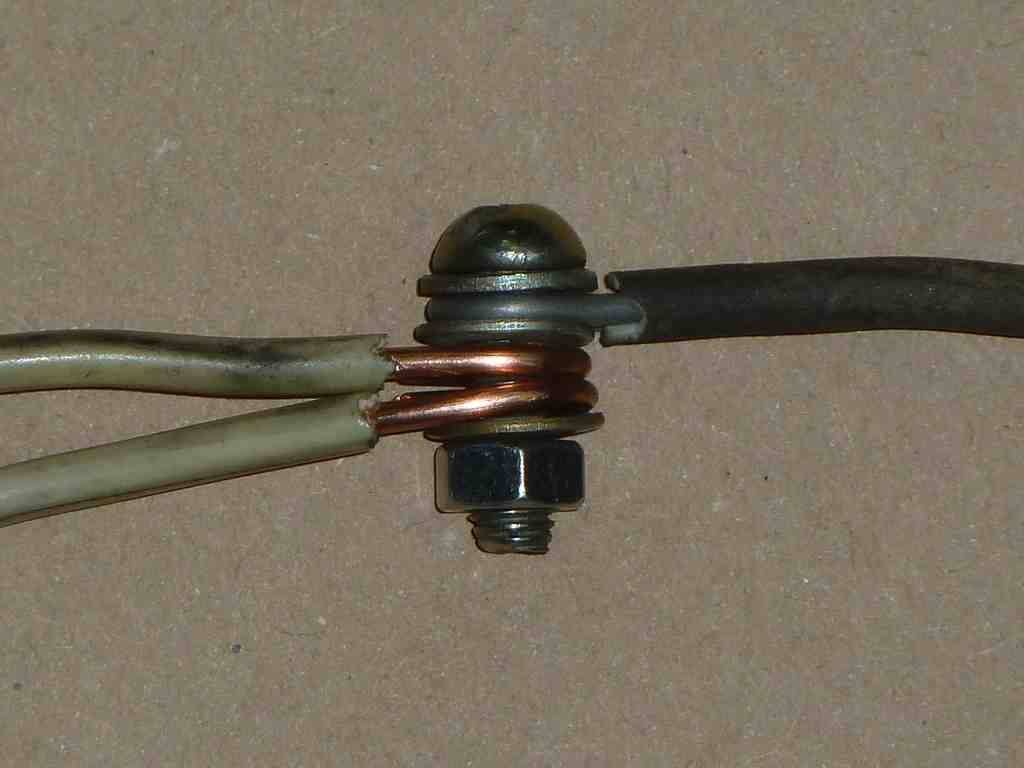

Болтовое соединение кабелей и проводов и с помощью специального зажима («ореха»)

В моей практике были случаи, когда необходимо было соединить провода из разных материалов (меди и алюминия). Здесь просто не обойтись без болта с гайкой и шайбы, с помощью которых ток протекает по проводнику без всяких проблем. Тут главное хорошенько протянуть ключом болтовое соединение для лучшего контакта. Однако делать это надо без фанатизма, в противном случае можно загубить все дело на корню, сломав ключ или болт.

Также в таком деле очень может пригодиться так называемый «орех», только не грецкий, а металлический. Это такой зажим, который тоже необходимо протягивать, только отверткой, предварительно перед этим вставив оголенные жилы в специальные пазы.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Что собой представляет наконечник?

Наконечник представляет собой втулку для гибких проводников многожильного типа. НШВИ для опрессовки проводов расшифровывается, как наконечник штыревой втулочный изолированный. Наконечники защищают концы проводов и жестко фиксируют в винтовых зажимах. Концы проводов тщательно очищаются и с помощью специальных устройств прессуются. Для таких работ используются различные ручные прессы. Наиболее часто применяемым являются зажимные пресс-клещи.

Материал наконечника – электролитическая медь. Изоляцией покрывается только задняя сторона. Толщина изолирующего материала равна диаметру  металлического наконечника. Изоляцию кладут на провод с изоляционным покрытием, при этом металлическая часть с оголенной жилой подвергается прессовке. Присоединяя наконечник к винтовому зажиму, металлическую часть наконечника нужно полностью погрузить в гнездо. Изолированная безопасная часть остается на выходе. НШВИ для опрессовки проводов может быть применен только к проводникам из медных жил с сечением не более 35 мм2. Металл наконечника подвергается обработке (лужению), вследствие чего становится серебристым. При воздействии пресса жилы не получают никаких механических дефектов, т.к. толщина стенок наконечников достаточна.
