Что такое ограничители импульсных перенапряжений

Требования к монтажу УЗИП

А теперь, когда определено, какие УЗИПы и где применять, можно рассмотреть некоторые особенности их использования. Устройства для защиты по питанию могут иметь три типа подключения:

— Т-образный (параллельный), когда УЗИП подключается параллельно питающей цепи. Рабочий ток при этом через устройство защиты не идёт, т.е. вы можете его использовать при любой мощности системы электроснабжения. Сечение соединительных проводников должно выбираться в соответствии с рекомендациями производителя УЗИП.

— последовательный, когда УЗИП ставится в разрыв питающего провода. В этом случае устройство защиты должно иметь номинальный ток нагрузки IL больше максимального рабочего тока цепи, в которую оно установлено.

— V-образный тип подключения, когда рабочий ток цепи протекает по шунту, установленному внутри УЗИП (7). С точки зрения защиты от импульсных перенапряжений это оптимальная конфигурация.

V-образное подключение

Типовая схема Т-образного (параллельного) подключения УЗИП 1+2 класса в сеть TNC-S приведена на 8.

Т-образное подключение УЗИП

Здесь есть одна тонкость, связанная с применением плавких вставок FU 1-3. Существуют рекомендованные производителем УЗИП номиналы данных устройств, например, для УЗИП 1+2 ступени с импульсными токами 25кА (10/350) на фазу оптимальными являются вставки 125А по характеристике gG/gL. При этом номинале через плавкую вставку может пройти импульс 25 кА (10/350) и она останется целой. Если взять вставку меньшего номинала, УЗИП будет недоиспользован, т.к. при приходе мощного импульса плавкая вставка сгорит и исключит из работы вполне исправный УЗИП. Т.е. система защиты будет работать только при импульсах, значительно слабее тех, на которые рассчитан УЗИП. По рекомендациям МЭК номинал входного защитного устройства ВА должен быть на ступень больше, чем номинал предохранителей FU 1-3. В случае невозможности выполнения такого требования, предохранители FU 1-3 можно не устанавливать. При V-образном и последовательном соединении эти дополнительные предохранители отсутствуют в принципе.

Ещё одна особенность Т-образного монтажа УЗИП заключается в том, что длина соединительных проводов между УЗИП и точкой присоединения к сети не должны превышать 0,5м (ГОСТ Р 50571.26-2002). Это связано с тем, что микросекундный импульс перенапряжения является высокочастотным сигналом и имеет очень крутой фронт. А любой проводник, кроме активного сопротивления, имеет ещё и индуктивное. Оно очень маленькое, примерно 1 мкГн/м при сечении провода 16 кв.мм, и на промышленной частоте им обычно пренебрегают. Но при крутизне фронта тока (dI/dt) 1кА/мкс на каждом метре провода падает 1кВ. И это напряжение складывается с остаточным напряжением УЗИП и прикладывается к оборудованию (9). При этом амплитуда импульса может значительно превысить допустимые для данного оборудования значения.

Именно по этой причине нельзя устанавливать вместо предохранителей FU 1-3 автоматические выключатели. Каждый автоматический выключатель содержит катушку индуктивности, стоящую последовательно в рабочей цепи. И в случае их использования при приходе импульса основное напряжение упадёт на автоматическом выключателе, а УЗИП при этом будет работать неэффективно. В результате такое подключение не обеспечит защиту оборудования.

Ещё один вопрос, который обычно встает перед инженером – нужно ли применять УЗИП 2 или 3 класса после устройства типа 1+2, установленного во вводном щите? Ведь уровень напряжения защиты у этого устройства (Up) не более 1,5кВ, что не превышает уровень, характерный для 3 класса. Ответ — не обязательно, если расстояние по кабелю от УЗИП 1+2 класса до защищаемого оборудования не более 15-20м и рядом нет источников сильных наводок. Если же расстояние более 20 метров, то устанавливать необходимо, т.к. ситуация может развиваться, как на 10. Здесь пришедший импульс перенапряжения ограничивается УЗИП до 1,5кВ, а уже внутри здания на него накладывается помеха, наведённая от различного мощного электротехнического оборудования. Сами по себе уровни этих помех не превышают допустимый для защищаемого оборудования, но вместе эти перенапряжения могут привести к сбоям и даже выходу оборудования из строя.

Стоит отметить, что для эффективной защиты от перенапряжений расстояние от места подключения УЗИП 2 или 3 класса до защищаемого оборудования не должно превышать 5м.

Трехфазная установка

В трехфазной схеме увеличивается ширина ограничителя и количество защищаемых соединений. Однако принцип функционирования ограничителя остается неизменным. Наиболее часто используемые трехслойные системные защитные устройства, работающие в системе 4 + 0, что означает присоединение к разряднику следующих линий:

• 3-фазные провода
• 1 нейтральный провод

Каждый из проводов подлежащих защите имеет равные права, то есть возможные перенапряжения устраняются путем подачи тока на защитную установку и, как результат, на землю.

Конечно для установок TN-C (установка без отдельного защитного провода) можно приобрести защитные устройства только с 3 защищаемыми разъемами. Затем с нижней стороны подключите ограничитель к полосе PEN (нейтральная защита).

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

1. Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
2. Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
3. Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.

УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).

Ограничитель импульсных напряжений на варисторах

Комбинированные устройства

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

1. Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
2. Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

Как работает и для чего служит

Именно по причине разрядов молнии в грунте и появляется разность в потенциалах. Также существуют коммутационные скачки, возникающие в электрической сети.

Возникнуть такие скачки могут в результате одновременного включения приборов в агрегате, а также включения или отключения различных приборов очень большой мощности.

Что же касается коммутационных скачков тока, они могут возникать при старте конденсаторного оборудования, одновременном запуске насосов, а также старте электрического оборудования с очень мощными двигателями.

В чём заключается принцип работы импульсного устройства? Внутри данного приспособления находятся полупроводниковые резисторы, которые носят название варисторы. Принцип действия этих варисторов схож с принципом действия используемых ранее разрядников (специальных ограничителей перепадов напряжения в сети).

Срабатывает он в тех ситуациях, когда напряжение варистора падает, а ток в электрической сети его превышает. В этом случае происходит замыкание провода, тем самым защищая включенное в сеть оборудование.

Характеристики и параметры

При выборе ОПН в первую очередь руководствуются такими характеристиками, как:

• предельное длительно допустимое рабочее напряжение ОПН – уровень, который может быть приложен к устройству бесконечно долго;
• номинальное напряжение ОПН – уровень, который ОПН может выдержать в течение 10 секунд;
• зависимость «напряжение-время» — график отношения напряжения, в течение которого устройство выдержит повышенное напряжение к времени приложения напряжения.

Другая группа характеристик определяет степень защиты оборудования в нештатных ситуациях:

• остающееся напряжение – предельный уровень напряжения на ОПН при протекании через него импульса тока стандартной формы;
• номинальный разрядный ток – предельное значение грозового импульса тока 8/20 микросекунд;
• импульс большого тока – верхнее предельное значение грозового импульса тока 4/10 микросекунд;
• ток пропускной способности – наивысшее значение прямоугольного импульса тока длительностью не менее 2000 микросекунд (характеристика способности поглощать энергию коммутационных перенапряжений);
• рассеиваемая (поглощаемая) энергия (в килоджоулях) – рассеиваемая ОПН энергия, полученная им при приложении одного импульса тока пропускной способности;
• удельная рассеиваемая (поглощаемая) энергия (энергоемкость), кДж/кВ – рассеиваемая ограничителем энергия одного импульса тока пропускной способности, отнесенная к верхнему предельному рабочему напряжению ОПН.

Методика выбора параметров зависит от класса напряжения ограничителя и защищаемого оборудования.

Серия ОПС1

Ограничительное устройство ОПС1 производится всех трех классов защиты: B, C, и D.

Для чего нужны защитные устройства?

ОПС1 способно защитить любое электрооборудование. Благодаря компактным размерам такое устройство подходит для установки и подключения в обычном электрощите квартиры, коттеджа или офиса. Установка УЗИП в таких помещениях поможет спасти дорогостоящую технику и компьютерное оборудование. В загородных коттеджах, оборудованных системой «умный дом» монтаж ОПС1 предписывается инструкцией производителя, поскольку электронная начинка очень чувствительна к импульсным перенапряжениям. Также подобная защита требуется любым автономным системам жизнеобеспечения, наблюдения и безопасности.

Поэтому такое устройство устанавливается не только в частном секторе и городских квартирах, но и в административных, офисных, коммерческих и других зданиях.

Особенности конструкции и характеристики

ОСП1 имеет стандартные размеры и модульное исполнение: это позволяет без проблем установить устройство на DIN-рейку. При этом прибор может иметь от 1 до 4 сменных модулей (в зависимости от класса). Сменный модуль (отработанный варисторный разрядник) легко заменяется новым: для этого в центре корпуса предусмотрены направляющие, в которые и вставляется новый модуль. Это позволяет быстро произвести замену без отключения проводов и демонтажа всего устройства.

Применяемый в модуле варистор изготавливается из керамической смеси и окиси цинка, с добавлением специальных примесей для получения уникальных запирающих свойств. Также в каждом блоке предусмотрена защита от повышенной токовой нагрузки.

Для контроля работоспособности сменного блока предусмотрено окно с цветным указателем состояния. Для обеспечения надежного контакта на зажимах (клеммах) выполнены насечки, обеспечивающие большую площадь соприкосновения. Это автоматически уменьшает сопротивление самого контакта.

В зависимости от класса защиты и производителя, ограничители перенапряжения имеют такие характеристики:

• Класс защиты – IP;
• Разрядный ток имеет форму 8/20 мкс;
• Номинальное напряжение составляет 230–400 В;
• Время срабатывания составляет не более 25 нс;
• Напряжение защищаемой линии: от 1 до 2 кВ;
• Максимальный разряд, который способно выдержать устройство: 10 – 60 кА.

Чтобы подключить устройство защиты, используются медные или алюминиевые провода сечением от 4 до 25 мм 2

Обратите внимание! При подключении ОПС1 важно соблюдать полярность. Для этого все клеммные зажимы на корпусе прибора имеют маркировку, какой провод следует подключить в этот разъем

Схема подключения

Теперь давайте рассмотрим, что представляет собой схема подключения УЗИП в энергосеть на примере частного дома.

На примере показано, как правильно выполнить подключение ограничителей перенапряжения зонально: такая схема признана наиболее эффективной. Именно концепция трехступенчатой защиты с размещением УЗИП внутри помещения нашла наибольшее применение на практике

При этом важно для каждой зоны устанавливать соответствующий класс ограничителя

Обратите внимание! При монтаже ОСП1 важно выдерживать правильное расстояние между приборами: между ними должно быть минимум 10 метров

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений.

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

защищать от перенапряжений при коммутациях

Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.

От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.

А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т.п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.

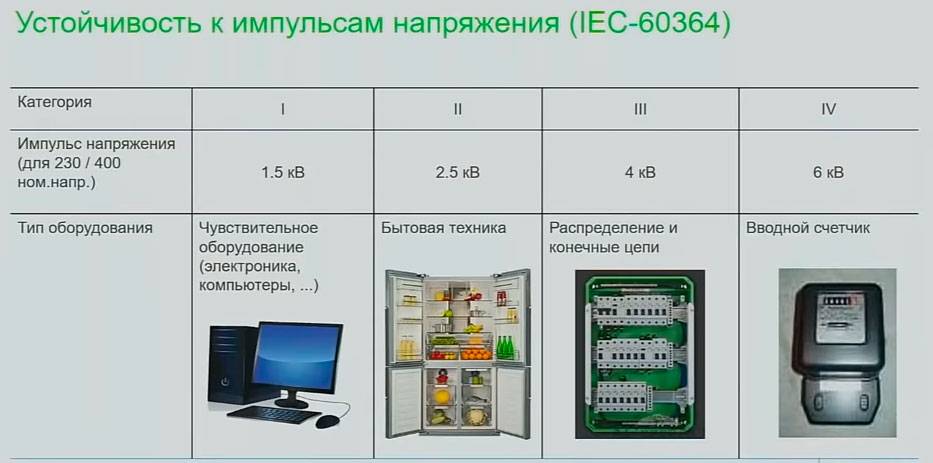

Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:

Преимущества использования ограничителя импульсных напряжений

1. Защита электронных устройств

Ограничитель импульсных напряжений (ОИН) предназначен для защиты электронных устройств от повреждений, вызванных перепадами напряжения, широко известными как импульсные напряжения. Перенапряжения могут возникать в сети электроснабжения в результате различных факторов, таких как молния, коммутация силовых сетей, короткое замыкание и другие. ОИН предотвращает проникновение этих перенапряжений в электронные устройства и, таким образом, обеспечивает их нормальную работу и долговечность.

2. Повышение безопасности

Ограничитель импульсных напряжений способствует повышению безопасности в использовании электронных устройств. Перенапряжения могут вызвать возгорание или повреждения электронной аппаратуры, представляя потенциальную опасность для людей и имущества. ОИН защищает от таких рисков, предотвращая повреждение и уничтожение электронных устройств, что в свою очередь снижает возможность возникновения пожара или других аварийных ситуаций.

3. Сохранение нормального функционирования сети электроснабжения

Ограничитель импульсных напряжений снижает вероятность возникновения отключений в сети электроснабжения. Перенапряжения, вызванные молнией или другими внешними факторами, могут создать непредсказуемые ситуации, приводящие к сбоям и перебоям в работе электросетей. ОИН снижает влияние этих перенапряжений на сеть, сохраняя ее стабильность и обеспечивая надежное электроснабжение для потребителей.

4. Экономия на замене и ремонте оборудования

Защита электронных устройств с помощью ограничителя импульсных напряжений позволяет сэкономить средства на замене и ремонте оборудования. Перенапряжения могут вызывать серьезные повреждения электронных устройств, что требует их замены или ремонта. ОИН предотвращает такие повреждения, продлевая срок эксплуатации устройств и снижая затраты на их обслуживание.

5. Улучшение качества сигнала

Ограничитель импульсных напряжений помогает улучшить качество сигнала в электронных устройствах. Перенапряжения могут создавать электромагнитные помехи, которые могут влиять на работу устройств, таких как телефоны, компьютеры, радиостанции и т. д. ОИН устраняет или снижает эти помехи, обеспечивая чистый и стабильный сигнал, что способствует более качественной передаче данных и связи.

6. Упрощение процесса обслуживания и технической поддержки

Использование ограничителя импульсных напряжений упрощает процесс обслуживания и технической поддержки. Поскольку ОИН защищает электронные устройства от повреждений, значительно снижается вероятность их отказа. Это упрощает работу служб технической поддержки и снижает время и затраты на ремонт и обслуживание оборудования.

В целом, использование ограничителя импульсных напряжений является необходимым для обеспечения безопасности и надежности работы электронных устройств, а также для сохранения электросетей в работоспособном состоянии.

Нормативная база применения УЗИП

Что такое УЗИП? Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002 «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

Согласно этому ГОСТу «Устройство для защиты от импульсных перенапряжений (УЗИП): устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока. Это устройство содержит, по крайней мере, один нелинейный элемент». Стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50-60 Гц на номинальное напряжение до 1000В (действующее значение) или 1500В постоянного тока.

В зависимости от класса испытаний УЗИП делятся на 3 типа.

Испытания класса I предназначены для имитации частично направленных грозовых импульсов тока. УЗИП, подвергаемые таким испытаниям, рекомендуются для установки на линейных вводах в здания, защищённые молниезащитными системами, а также при воздушном вводе питания. Характерной особенностью данного класса является испытание импульсным током Iimp c формой волны 10/350 мкс (1). Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up, который измеряется при In. Это «параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений». Его значение всегда выше остаточного напряжения Ures , т.е. пикового значения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока заданной амплитуды. Up не должен превышать стойкость электрооборудования к импульсному напряжению, определённому в ГОСТ Р 50571.19-2000. Поэтому принято, что для УЗИП 1-го класса Up не превышает 4 кВ.

Стандартный испытательный импульс

Испытания класса II предназначены для имитации наведённого в проводниках под действием электромагнитного поля импульса. УЗИП, подвергаемые таким испытаниям (УЗИП 2-го класса), предназначены для установки после УЗИП 1-го класса в промежуточные шкафы, либо во вводной шкаф, если отсутствует вероятность попадания части прямого тока молнии в систему электроснабжения. Испытания проводятся номинальным разрядным током In и максимальным разрядным током Imax . Оба импульса имеют форму волны 8/20 мкс, но разную амплитуду. При этом Imax > In. Импульс In УЗИП должен выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами. Обычно количество выдерживаемых импульсов от 5 до 15 (по ГОСТу количество не установлено и определяется производителем, по МЭКу – 15 импульсов). Импульс Imax УЗИП должен выдержать однократно, при этом его дальнейшая работа в соответствии с заявленными параметрами не гарантируется (но возможна). Уровень напряжения защиты Up для устройств 2-го класса не должен превышать 2,5 кВ.

Испытания класса III также имитируют наведённый импульс, но испытываются комбинированной волной напряжения 1,2/50 мкс и тока 8/20 мкс. При этом в параметрах указывается напряжение разомкнутой цепи Uoc и номинальный In и максимальный Imax токи. Уровень напряжения защиты Up для 3-го класса не должен превышать 1,5 кВ. Это тот уровень, который должна выдерживать техника, даже не проходившая испытаний на устойчивость к микросекундным импульсным перенапряжениям. Поэтому данные устройства рекомендуется использовать в непосредственной близости от защищаемого оборудования (желательно не далее 5-7 метров, а в общем, чем ближе, тем лучше).

Ещё несколько важных параметров, которые необходимо знать для подбора УЗИП.

Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети.

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

ВЫБОР и УСТАНОВКА УЗИП

Относящиеся к классу I (Типа 1 или класса B) устройства защиты от импульсных перенапряжений в линиях электроснабжения устанавливают на вводе в здание, где проходит граница зон молниезащиты LPZ 0 – LPZ 1. Устройства подобного типа обеспечивают в зоне LPZ 1 уровень защиты U_p ≤ 4 кВ. Выбранные УЗИП после вводного автомата монтируются во вводно-распределительном устройстве, главном распределительном щите (ГРЩ) или, при нехватке места, рядом в отдельном щите. В случае установленной системы внешней молниезащиты и, особенно при воздушном вводе в дом линий электроснабжения монтаж внутренней молниезащиты является крайне необходимым.

Выбор параметра I_imp для устройств первой линии обороны электрооборудования можно определять исходя из правила, что 50% тока молнии при прямом ударе попадает в дом по внешним токопроводящим коммуникациям. Для загородного дома (ІІІ класс молниезащиты) значение тока разряда молнии принимается равным 100 кА (согласно статистике наблюдений только в 5% случаев разряды молнии превышают это значение).

Для надежного уровня безопасности линий электропитании считают, что весь ток молнии пойдет по силовым кабелям. Таким образом, если в молниеприемник ударил разряд в 100 кА, то 50 кА пройдет по входящим в дом проводам, разделившись по количеству вводов. При прямом ударе в воздушную линию электроснабжения ток приблизительно в равных долях устремится к ТП и в дом. То есть, при двух входящих проводах (система заземления TN-C) на каждом из них можно получить ток 25 кА. Поэтому с учетом возможной неравномерности распределения тока имеем I_imp ≤ 30 кА.

Для установленной в доме бытовой техники обеспечиваемого в LPZ 1 уровня защиты недостаточно, поэтому в доме выделяется вторая зона молниезащиты и на границе LPZ 1 – LPZ 2 устанавливаются устройства защиты от импульсных перенапряжений класса II (Типа 2 или класса C). Их монтируют во внутренних распределительных щитах (этажных или других) или в специальных щитах рядом с ними. Установка подобных УЗИП должна обеспечивать в зоне LPZ 1 уровень защиты U_p ≤ 2,5 кВ.

Если ГРЩ в доме один или к нему необходимо непосредственно подключит оборудование, которое нуждается в уровне защиты, соответствующем зоне LPZ 2, то в ГРЩ устанавливаются УЗИП классов І и ІІ или готовый модуль І + ІІ. Для правильной очередности срабатывания между устройствами разных классов должно быть образованная проводом электропитания линия задержки длинной не менее 10 метров. Поэтому при установке в одном щите для их согласования необходимо использовать соответствующие дроссели. В готовом модуле такое согласование уже выполнено. С другой стороны, при выходе из строя одного входящего в модуль УЗИП заменять придется весь модуль.

Для еще более чувствительного оборудования (например, компьютеры или серверы, факсовые аппараты и т.д.) выделяется зона молниезащиты LPZ 3. В этом случае на границе LPZ 2 – LPZ 3 устанавливают УЗИП класса III (Типа 3 или класса D), которые обеспечивают уровень защиты U_p ≤ 1,5 кВ. Защищаемое оборудования в этом случае не должно размещаться далее 5 метров от защищающего устройства. УЗИП класса III имеют наибольшее разнообразие конструкций: для монтажа в щите на DIN-рейку, для навесного монтажа, для установки в розеточные коробки и кабель-каналы или в виде сетевого адаптера.

Исполнение и схема монтажа УЗИП зависит от того, какая система заземления используется при организации электроснабжения здания – TT, TN-C или TN-S (получаем при разделении на вводе в дом PEN проводника). Поскольку цель данной публикации показать необходимость применения УЗИП для защиты электрооборудования и вкратце рассказать, что они собой представляют и какие имеют важные параметры, мы не будем обсуждать конкретные правила и инструкции их установки.

Если Вы не очень сильны в электротехнике то не рекомендуем самостоятельно монтировать в распределительные щиты дома УЗИП, поскольку эти устройства могут надлежаще выполнять свои функции только при правильной установке. Помимо системы электроснабжения необходимо также устанавливать соответствующие защитные устройства и на линиях слаботочных коммуникаций: спутниковое телевидение, телефонный кабель, витая пара и т.д. Поэтому предоставьте расчет и монтаж внутренней молниезащиты специалистам, проверить компетентность которых Вам помогут публикации сайта.

Поделитесь интересным с другими:

Технические характеристики

Конкретная модель отличается следующими техническими характеристиками:

• временем срабатывания – в зависимости от скорости реакции на перепад напряжения;
• рабочим напряжением – значением данной величины, при которой элемент способен функционировать без разрушения на определённый временной промежуток;
• номинальным повышенным напряжением – величиной, которую изделие способно выдержать в течение 10 секунд;
• током утечки – от воздействия напряжения на ОПН и зависит от омического сопротивления элемента. Значение указанной характеристики – в сотых или тысячных долях ампер, перетекающих по защитному покрытию и полупроводниковому элементу;
• разрядным током – значение при импульсном скачке напряжения;
• устойчивостью к току волны перенапряжения – способностью не подвергаться разрушению при воздействии повышенного напряжения.

ОПН стандартизированы по величине указанных характеристик.

Основные правила монтажа

Для облегчения эксплуатации и установки грозозащиты, существует ряд правил и норм:

• УЗИП должен быть защищен автоматическим выключателем. Это облегчает монтаж и замену модуля, а также предотвращает развитие аварии при срабатывании. Обычно его ставят после вводного автомата;
• Длина проводов до шины заземления должна быть не больше 50 см. Чем она меньше, тем эффективнее сработает защита, так как расстояние до «земли» меньше;
• Сечение должно соответствовать номиналу. Так, класс «B» рекомендуется подключать медным проводом сечением не менее 16 мм2, а «C» – 4 мм2. Если толщины проводника будет недостаточно, большая часть энергии утечет в розетки, а не в «землю»;
• Между соседними классами должно быть расстояние по проводнику не менее 10м, что нужно для избегания эффекта наложения волн.

Придерживаясь правил, Вы увеличите эффективность грозозащиты. Таким образом сможете спасти бытовую технику, особенно когда в Вашем регионе повышенная грозовая активность.

Классы устройств защиты от импульсных перенапряжений

устройство II класса (категория перенапряжения III) – используется как дополнение к устройству I класса для защиты сети от ударов молнии в ЛЭП и от переключений в системе электроснабжения, т.е. от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.Устанавливается в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов (при воздушном вводе в здание это требует ПУЭ, пункт 7.1.22. Получается, что УЗИП Т-2 должны использоваться в частном секторе практически всегда.).Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

устройство III класса (категория перенапряжения II) – защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП. Также работают в качестве фильтров высокочастотных помех.Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются.Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п. Также актуальны для частного дома или квартиры – подключаются и устанавливаются непосредственно у потребителей.Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3… Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.
