Обвязка пеллетного котла: схемы, правила установки и подключения котла на пеллетах

Что такое пеллентный котёл для отопления частного загородного дома

Пеллетный котел — это вид твердотопливного котла, работающий за счет использования специальных горючих гранул — пеллет. Пеллетное топливо имеет ряд преимуществ:

1. Низкая стоимость.
2. Удобное хранение. Горючие гранулы не занимают много места. Их длина — 7 см., а диаметр — 5—10 мм.
3. Нескольких мешков топлива хватит на всю зиму.

Фото 1. Пеллетный котёл, установленный в помещении. Рядом хранится запас пеллет для сжигания в устройстве.

Устройство агрегата и принцип работы

Пеллетный котел состоит из 3 элементов:

• из емкости, оборудованной горелкой для сжигания топлива;
• из конвективной системы, в которой расположен теплообменник;
• из бункера, содержащего бак для отходов горения.

Для работы прибора требуется приставка, обеспечивающая своевременную подачу топлива. Пеллетный котел оснащен блоком управления, с помощью которого задают параметры работы устройства.

Теплообменник изготавливается из стали или чугуна. Зарубежные производители предпочитают использовать чугун. На нем не появляется ржавчина, но этот материал плохо реагирует на изменения температуры и много весит. В России модели комплектуются стальными теплообменниками. Они быстро реагируют на перепады температуры, мало весят, но предрасположены к появлению коррозии. Поэтому большинство производителей покрывают котлы антикоррозийным составом.

В топку котла подаются пеллеты, там они полностью сгорают. За счет этого нагревается теплоноситель, который распространяет тепло по всему помещению.

От размеров бункера зависит время подачи пеллет. Периодически требуется чистить каналы от накопившихся выбросов.

Преимущества

1. Работа устройства безопасна для окружающей среды. Материалы для горения не содержат примесей.
2. Агрегат экономичен. Пеллеты в котле полностью сгорают и расходуются в минимальном количестве.
3. Модельный ряд твердотопливных котлов разнообразен.
4. Процесс работы устройства автоматизирован.
5. При правильной эксплуатации котел прослужит долгие годы.

Недостатки

1. Высокая цена. Хотя ценовая политика у многих производителей демократична, купить пеллетный котел могут позволить себе не все.
2. Часть моделей пеллетных котлов работает от электричества, поэтому стоит заранее позаботиться об источнике тока или генераторе.

Толщина пеноплекса для утепления пола на балконе

Важным параметром является толщина. Здесь нужно правильно подобрать материал, выполнив несколько расчетов. Плиты выпускают толщиной 20-100 мм. Чем они толще, тем лучше утепление и звукоизоляция, но скрадывается свободное пространство. Если в случае со стенами и потолком это грозит уменьшением полезной площади, то с полом могут возникнуть более сложные проблемы.

Важно! Плиты толщиной 20 мм имеют ровные края. Во время стыковки их заливают пеной

Пеноплекс большей толщины выпускают с замковым соединением, что упрощает монтаж

Пеноплекс большей толщины выпускают с замковым соединением, что упрощает монтаж.

Толщина пеноплекса варьируется от 20 до 100 мм

По этому параметру пеноплекс для пола рассчитывают с учетом толщины всех слоев: стяжка, черновое и финишное покрытие, дополнительная теплоизоляция. Готовый пол балкона не должен подняться выше порога, иначе он создаст дискомфорт.

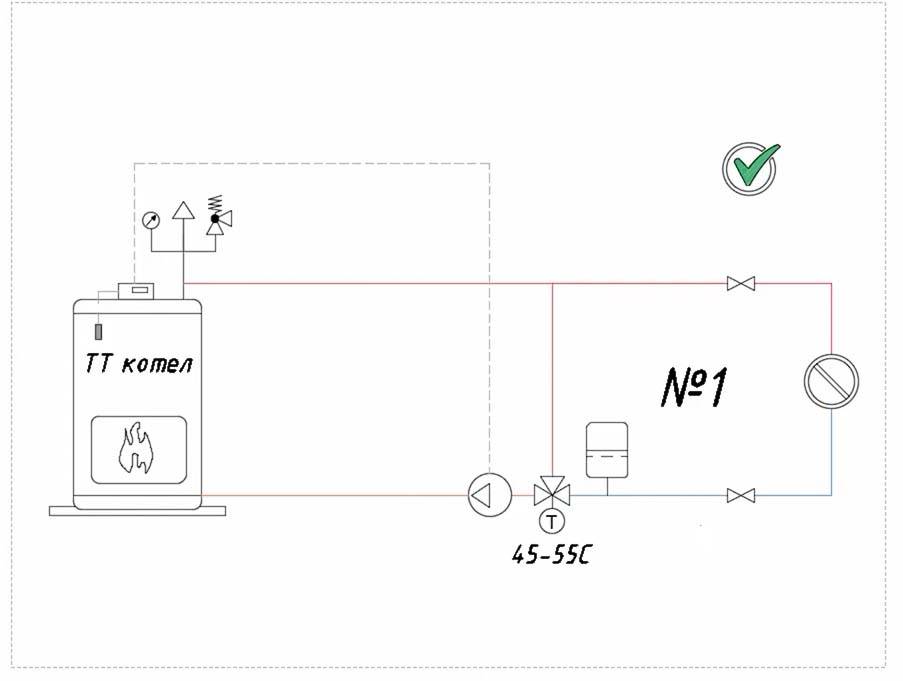

Схема №1

Состав: циркуляционный насос, трехходовой термостатический клапан (для защиты котла от конденсата), экспанзомат (расширительный бачок), собственно, сама система отопления (трубы, радиаторы), группа безопасности.

Плюсы и недостатки схемы

Эта схема обвязки угольного котла отопления максимально надежна. В ней на входе котла гарантированно стабильная температура, а это означает, что внутри камеры не будет образовываться конденсат.

Конденсат внутри котла всегда означает его ускоренную коррозию и износ, а также образование на внутренних поверхностях котла всевозможного рода грязи и смолы, что сильно снижает КПД агрегата.

Недостаток схемы в том, что в систему может подаваться теплоноситель температурой не менее 55 градусов. Для осени или весны эта температура уже является некомфортной, и понизить ее никак не возможно, так как используется трехходовой термостатический клапан. При 45 градусах ваш котел будет просто стоять в режиме ожидания и топливо просто будет расходоваться впустую. Кроме того, дрова в режиме тления опять-таки способствуют образованию смол на стенках котла и снижению его КПД.

Именно поэтому, приобретая клапан, необходимо заранее спланировать, каким видом топлива вы собираетесь топить свой котел. От этого зависит температура теплоносителя на входе в котел и в систему отопления (это два принципиально разных значения).

Рекомендация: к приведенной схеме лучше добавить источник бесперебойного питания. Дело в том, что при внезапном отключении электроэнергии, например, ночью, останавливается циркуляционный насос и кислородный вентилятор. Температура котла при этом повышается, растет давление. Аварийный клапан сброса давления, сработавший один раз на номинальном значении давления, второй раз может не сработать на том же давлении. Как видим, ситуация уже становится опасной, хотя, казалось бы, ничего катастрофического не произошло.

Что представляет из себя пеллетный котел

Одним из главных минусов дровяных котлов длительного горения является само топливо, оно громоздкое и требует много места для хранения.

Классические твердотопливные котлы для обогрева частных домов созданы для сжигания дров, каменного угля, кокса и прочих твердых видов топлива. Для этого они оснащаются большой топкой, в которой осуществляется сжигание топлива с выделением большого количества тепла. Такие котлы требуют постоянного подкидывания все новых порций дров и угля – прогорают они достаточно быстро, что приводит к постепенному остыванию отопительной системы.

Появившиеся в продаже твердотопливные котлы длительного горения, используемые для отопления частных домов, порадовали своих владельцев уменьшенным количеством подходов для загрузки горючего – некоторые из них умеют работать до 8-10 часов, в зависимости от используемого топлива. Такой подход позволяет рассчитывать на длительную и бесперебойную работу – можно быть уверенным, что к утру в комнатах не похолодает.

Альтернативой котлам длительного горения стали пеллетные котлы, работающие на специальных горючих гранулах – пеллетах. Такое топливо выделяет большое количество тепловой энергии и обладает множеством преимуществ перед дровами и углем:

• Доступная стоимость – благодаря тому, что пеллеты представляют собой продукт, созданный из различных отходов, их стоимость находится во вполне доступном диапазоне;
• Удобство хранения – достаточно сложить мешки с гранулами в любом удобном месте. Также для этого можно предусмотреть вместительный бункер;
• Удобная дозировка – пеллеты являются сыпучим и очень легким горючим материалом, поэтому их можно дозировать с точностью до нескольких грамм. Также их очень удобно засыпать – для этого можно воспользоваться глубокой лопаточкой.

Пеллеты сгорают практически полностью, оставляя после себя минимальное количество золы. Также в продаже присутствуют низкозольные модификации, сгорающие чуть ли не на 100%.

Пеллетный котел для отопления дома представляет собой довольно внушительный агрегат, работающий на гранулах-пеллетах. Хранение топлива осуществляется в бункере, размеры которого могут быть как маленькими, так и очень большими. Пеллетное горючее постепенно поступает в камеру сгорания, где оно сгорает с выделением большого количества тепла. После этого тепло поглощается теплообменником.

Перепад температур между камерой сгорания и выходом теплообменника очень большой – продукты сгорания остывают здесь с температуры +800-900 градусов до +100-120 градусов.

Пеллетные котлы для дома состоят из следующих узлов:

• Бункер – здесь хранится пеллетное горючее, которое забирается в камеру сгорания. Некоторые модели пеллетных котлов обладают очень большими бункерами, что позволяет рассчитывать на самый длительный прогрев и непрерывную работу отопления частного дома на протяжении нескольких дней подряд>;
• Шнек – обеспечивает плавное поступление гранул-пеллет в рабочую камеру, он приводится в движение электродвигателем;
• Камера сгорания – здесь происходит процесс горения;

Основные агрегаты и узлы пеллетника.

• Горелка – в этом модуле воспламеняются и горят пеллеты. Можно сказать, что камера сгорания и горелка – это один и тот же узел;
• Теплообменник – здесь происходит передача тепла в систему отопления. Теплообменники могут быть самыми разными, начиная от плоских стальных и заканчивая многоходовыми чугунными;
• Модуль управления – контролирует подачу топлива в топку, проверяет рабочие параметры, следит за безопасностью.

Пеллетные котлы, используемые для отопления частных домов, содержат в себе и многие другие узлы – это сборники золы, предохранительные клапаны, системы розжига и многое другое. Но основными являются именно вышеуказанные модули – они отвечают за создание тепла и его передачу в систему отопления частного дома.

Работают пеллетные котлы для дома примерно так же, как и обычные твердотопливные котлы. Шнек забирает пеллеты из бункера и направляет их в горелку, где происходит их сгорание. Полученное тепло забирается теплообменником, а остатки отправляются в атмосферу. Многие пеллетные котлы оснащаются системами принудительной подачи воздуха в камеру сгорания и вентиляторами дымоудаления – все это позволяет обеспечить более эффективное сжигание пеллетного топлива.

Благодаря автоматической подаче горючего, пеллетные котлы не требуют частых подходов. Одной загрузки хватает на несколько часов, а то и на несколько дней. Более того, самые продвинутые образцы самостоятельно поддерживают температуру в системе, регулируя подачу пеллет и горение пламени – для этого они оснащаются многофункциональными системами автоматики.

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

• монтаж распределительных гребенок;
• монтаж соответствующих насосных контуров для каждого потребителя;
• установка предохранительного оборудования;
• установка расширительного бака;
• монтаж запорной арматуры;
• соединение котла с подающим и обратным контурами;
• заполнение контуров теплоносителем;
• опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

• выполнить установку котла;
• подключить соответствующую горелку (если используется комбинированная модель котла);
• установить бункер для пеллет;
• подключить шнек для подачи топлива;
• подключить пульт автоматического управления котлом.

После этого следует выполнить:

Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан. Установку датчика термоклапана, если это предусмотрено конструкцией модели; Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям. Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку. При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Последовательность работ

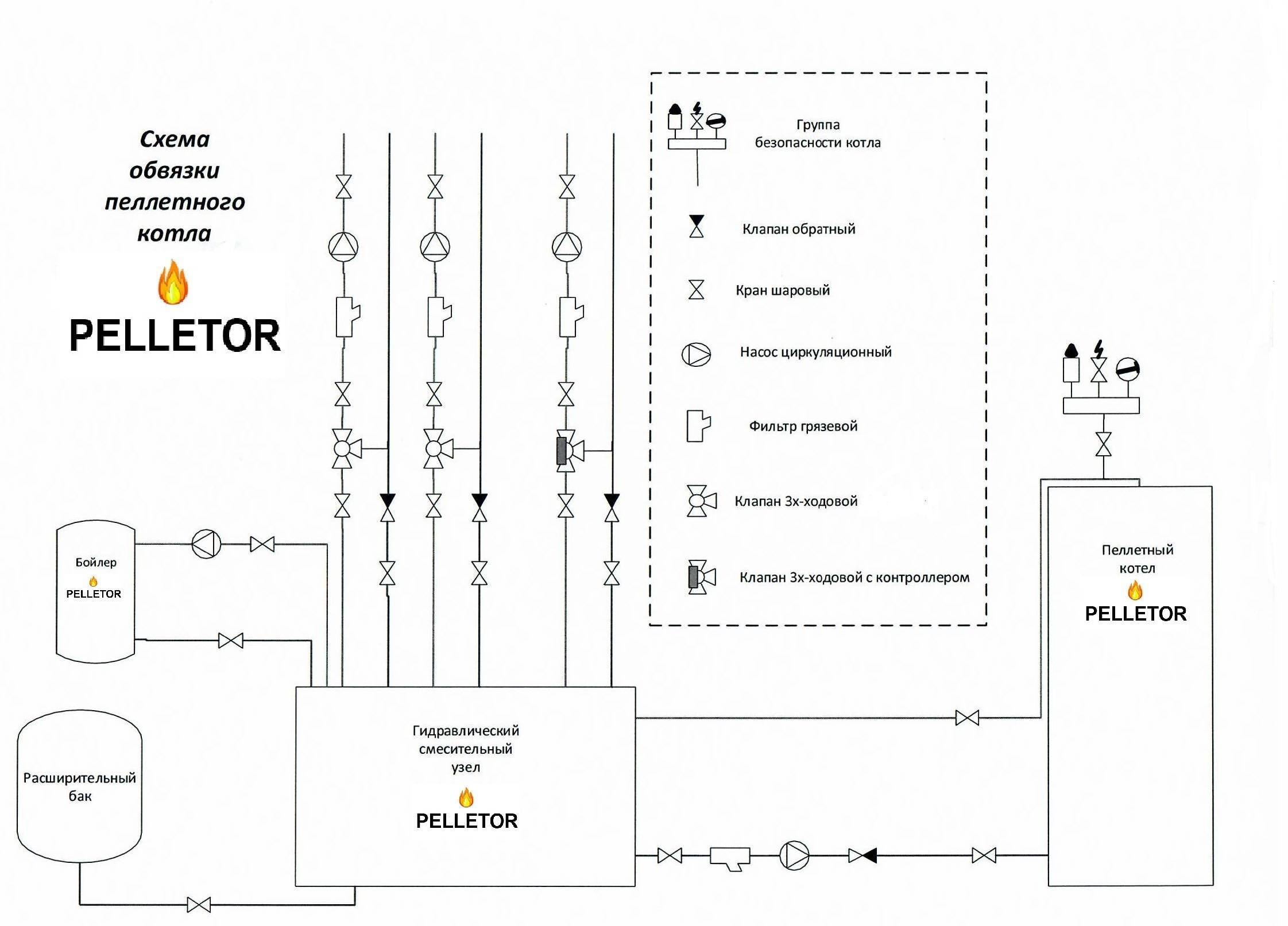

Типовая схема обвязки предполагает места и последовательность установки оборудования, систему труб, вид и тип оборудования, количество контуров, вид нагревательных элементов, электросхему с оборудованием и приборами защиты. Когда система отопления имеет большое сопротивление, например, многоконтурное отопление или система «теплый пол», то устанавливают циркулярный электронасос.

Последовательность обвязки:

1. Для начала надежно устанавливают котел на стену или пол. ТЭНовыйагрегат закрепляют не ниже 1.5 м от уровня пола, индукционные или электродные устройства закрепляют ниже, по условиям обвязки.
2. Выполняют установку распределительного коллектора от котла.
3. Присоединяют трубы требуемого диаметра к входному и выходному патрубкам ЭК.
4. Устанавливают регулирующий температуру теплоносителя трехходовой клапан с функцией смесителя.
5. Монтируют циркуляционный насос на обратке.
6. Устанавливают приборы защиты котлов отопления, состоящей из 2-х клапанов и манометра, установленных на выходе из ЭК.

Схема обвязки системы с естественной циркуляцией

Типовая система отопления объектов по принципу естественной циркуляцией теплоносителя требует установку основных элементов:

• Комнатный термостат для регулировки температуры;
• отопительные приборы — радиаторы и конвектора;
• воздушный бачок открытого типа;
• запорно-регулирующая арматура и крана для подпитки контура сети.

Технология схема обвязки электрического котла с естественным движением среды является простой и доступной для самостоятельного монтажа. Она упрощается из-за отсутствия насоса для перемещения теплоносителя.

Нагретая вода перемещается по контуру, выполненных со строгим соблюдением уклонов, благодаря физическим законам движения горячих и холодных сред. Она применима для индивидуального отопления одноэтажных объектов с небольшими площадями нагрева.

Обвязка с принудительной циркуляцией

В этой схеме дополнительно обвязывается циркуляционный насос: байпасная линия, электропитание, запорно-регулирующая арматура и система безопасности с датчиками температуры и давления. Эта наиболее оптимальная схема автоматического управления уровнем нагрева и ГВС. Владелец объекта может выбирать разные температуры для разных помещений, хотя и потребует повышения стоимости отопления на затраты электроэнергии для работы насоса.

Алгоритм обвязка электрического котла отопления, схема ТЭНового электрокотла:

1. Присоединяют выходные патрубки к сетевому трубопроводу через шаровые краны и американку.
2. Монтируют в обратной магистрали расширительный бачок мембранного типа и сетчатый грязевик для фильтрации взвешенного шлама и мусора в сетевой воде.
3. Для очистки грязевика, перед ним устанавливают шаровой кран.
4. Устанавливают циркуляционный насос в схемах с принудительной циркуляцией, если его нет в комплекте поставки котла, то его приобретают дополнительно, подбор осуществляется по объему воды, которая окулируется по контуру котла и указанному в паспорте.
5. Устанавливают группу безопасности: манометр, воздухоотводчикаи предохранительно-сбросной клапан, предотвращающий от повышения давления в системе.

Аварийная обвязка

Такой вид обвязки обязателен для двухконтурных электрокотлов, его выполняют в целях безопасной эксплуатации всего оборудования, например, внезапное отключение электроэнергии.

Существует несколько вариантов аварийной обвязки ЭК:

1. Циркуляция воды через байпас с подпиткой водопроводной водой. Схема имеет небольшое применение, в связи с тем зачастую при отключении электроэнергии – вода также отключается.
2. Аварийный источник электропитания для насоса циркуляции — аккумуляторная батарея. Она должна всегда находиться в заправленном состоянии, таким образом, схема требует постоянного обслуживающего персонала для зарядки и обслуживании батарей.
3. Гравитационная циркуляция — специальный контур с минимальным подключением нагрузки, для охлаждения теплоносителя, обогревает только небольшую часть комнат. Данная схема – самое эффективное решение.

Можно подвести черту, действительно, обвязка электрического котла автономного отопления не является сложной. Тем не менее от исполнителя потребуется скрупулёзность   выполнения и обеспечения качества соединений. От владельца и монтажной организации потребуется соблюдение Правил электробезопасности и соблюдение точности монтажной схемы завода-изготовителя обозначенной в технических документах электрокотла.

Подготовка котельной к установке агрегата

Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.

В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата

Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.

Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.

В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм

Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.

Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.

Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.

В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.

Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала

Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.

Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.

А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см. Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.

Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними

Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.

Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.

При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.

Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров

Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.

Преимущества использования

Автоматическая горелка — это очень удобно. Пользователю достаточно просто загрузить нужный объем пеллет в бункер, и в дальнейшем все будет происходить без его участия.

Список прочих достоинств устройства составляют:

• безопасность работы за счет закрытой топки;
• экологичность (пеллеты — один из наиболее чистых видов топлива);
• простота установки (установка пеллетной горелки занимает не более получаса, если выполняется специалистом);
• минимальное количество отходов (показатель зольности пеллет не превышает 1-3 %, что освобождает владельца от частой чистки отопительного котла).

Недостаток у АПГ-25 всего один — ее высокая стоимость. Однако регулярная эксплуатация позволяет уже в течение 1-2 лет с лихвой окупить вложения. 1 кг пеллет дает столько же тепла, сколько 1,5 кг березовых дров или 500 м3 природного газа, хотя стоит меньше.

В процессе настройки пеллетной горелки необходимо корректно выставить параметры ее работы в соответствии с требованиями инструкции по эксплуатации.

Пеллеты — один из наиболее экологичных видов топлива.

Обвязка пеллетного котла отопления схема — Отопление частного дома

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной

Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

https://youtube.com/watch?v=KCT%25D0%25A5%25D0%25B0%25D1%2580%25D1%258C%25D0%25BA%25D0%25BE%25D0%25B2

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Подключение пеллетная установка (видео)

Монтаж и настройка пеллетной установки является очень серьезным делом. Не следует приниматься за это, если у вас нет определенных навыков и знаний. Лучше ознакомиться с теорией и проконтролировать те действия, которые будут выполнять специалисты. Доверьте это дело профессионалам. Правильный подход к монтажу это залог исправной работы и долгой службы котла.

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем. Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы

Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение

Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.

Особенности монтажа жидкотопливного агрегата

Жидкотопливные котлы относятся к сложным и потенциально опасным системам. Лучше всего чтобы их монтажом занимались специалисты в строгом соответствии с инструкцией, приложенной к прибору

При установке оборудования следует обращать особое внимание на некоторые этапы

Этап #1 — обустройство трубопроводов

В большинстве устройств выход на отопительную систему оборудован с двух сторон, что существенно облегчает процедуру монтажа. Поэтому один из них используется по назначению, на втором обустраивается так называемая аварийная сборка. Конструкция предназначена для защиты котла от чрезмерно высокого давления. Как только оно становится опасным, срабатывает защитный клапан. Лучше всего вывести от клапана шланг или дренажную трубу и соединить их с канализацией. Нужно помнить, что между аварийной сборкой и котлом не должно быть никаких дополнительных вентилей.

Этап #2 — подбор циркуляционного насоса

Он предназначен для поддержания циркуляции теплоносителя в системе. Устройство может быть установлено как на трубы возврата, так и на подачу. Это зависит от схемы монтажа. В некоторых котлах для подключения насоса предназначены отдельные провода. Их мощности может не хватить для нескольких устройств, тогда они подключаются к розетке независимо от отопительного прибора. Каждый насос должен быть установлен строго в определенном положении, которое указано в паспорте к устройству.

Для подключения жидкотопливного котла необходимо установить и подключить несколько элементов, представленных на схеме

Этап #3 — монтаж сетчатого фильтра для очистки воды

Такое устройство следует обязательно установить по ходу движения жидкости перед насосом. Система очищает воду от достаточно мелких механических частиц, которые всегда присутствуют в жидкости. Со временем они повреждают насос и забивают трубы внутри котла или в системе отопления, что приводит к выходу системы из строя и последующему дорогостоящему ремонту. Гораздо дешевле установить фильтр. Обслуживание его сводится к регулярной очистке устройства раз в несколько месяцев.

Этап #4 — установка трубы дымохода

От того, насколько правильно проведен монтаж конструкции, зависит эффективность работы котла. При ошибках в установке он будет часто забиваться копотью и сажей, работать с перебоями.

Самыми распространенными ошибками при монтаже дымохода считаются:

• Использование неразборных соединений. Для нормального функционирования системы ее необходимо чистить как минимум один-два раза в год, что крайне сложно или даже невозможно осуществить для цельной неразборной конструкции.
• Зауженный диаметр дымохода. В этом случае, чем длиннее труба, тем быстрее она будет забиваться сажей. Потребуется слишком частая очистка конструкции.
• Отсутствие контруклона, который создается для предотвращения попадания в котел конденсата.
• Использование гибкой металлической гофры для отведения газов. Такая система ненадежна. При ее прогорании отработанные газы начинают поступать в помещение, что недопустимо.

Для жидкотопливных котлов могут быть оборудованы коаксиальные или же традиционные дымоходные трубы. В любом случае конструкция изготавливается и устанавливается с соблюдением всех стандартов.

Специалисты рекомендуют оборудовать емкости для топлива специальными кранами, расположенными в нижней части бака. Так можно будет без проблем сливать конденсат

Этап #5 — монтаж емкостей для топлива

Баки могут быть установлены в котельной или же в любом другом месте. Первый вариант предпочтительнее, поскольку топливо даже в самые сильные холода не замерзает и не парафинится. В этом случае не нужно забывать о пожарной безопасности.

Емкости без повысительного топливного насоса должны находиться минимум на 30 см выше нижнего уровня котла. Если основной бак находится на улице или вкопан в землю, в котельной обязательно устанавливается промежуточная емкость, в которой топливо будет отогреваться и смогут осаждаться ненужные примеси.

Этап #6 — заполнение водой отопительной системы

Процедура выполняется при полностью открытой запорной арматуре. Давление при этом должно составлять порядка 1,5-2,5 бар. После того, как система заполнится, подключение между водопроводом и котлом отключается, иначе вода из системы отопления загрязнит водопроводную. Чтобы не повредить оборудование, не рекомендуется добавлять в теплоноситель различные ингибиторы. Впоследствии уровень воды в системе постоянно контролируется. Способ подпитки системы водой объяснит специалист, устанавливающий отопительный прибор.

Приборы, работающие на жидком топливе, должны быть расположены на твердом негорючем основании, которое может выдержать вес прибора и теплоносителя

Экологическая безопасность

Благодаря особой конструкции пеллетных котлов, экологии вашего помещения ничего не угрожает. В них контур, через который осуществляется подача воздуха для полного сгорания топлива, расположен отдельно от контура, с помощью которого осуществляется обогрев помещения. За счет такой конструкции не происходит «выгорания» кислорода и поэтому вы всегда будете чувствовать себя комфортно. Некоторые пользователи дополнительно осуществляют забор воздуха из котельного помещения, тем самым осушая и проветривая его. Кроме этого, к преимуществам котла на пеллетах относятся следующие факторы:

• энергосберегающий и производящий мало шума вентилятор, способен обеспечить равномерную эффективную циркуляцию теплого воздуха;
• низкий уровень потребления электроэнергии, в пределах 60 Ватт, для работы автоматики и вентилятора;
• маленький объем золы и сажи, по сравнению с твердотопливными котлами на дровах;
• корпус котла не нагревается, поэтому он абсолютно безопасен для животных и маленьких детей;
• осуществление автоматической загрузки топлива из бункера;
• интеллектуальная система управления, таймер и термостат осуществляют контроль и обеспечивают непрерывную работу котла в зависимости от установленной программы.
