Как сделать обогреватель своими руками: инструктаж по изготовлению самодельного прибора

Критерии выбора необходимых материалов

Поскольку самодельный аппарат собирается из агрегатов, которые уже были когда-то использованы, в первую очередь необходимо оценить состояние труб

Особое внимание потребуется обращать на их стенки. Толщина их должна быть в несколько миллиметров. Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты

Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации

Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты. Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации.

Если отопительный прибор подсоединяется в квартиру или гараж, то все компоненты должны быть абсолютно качественными, поскольку такие системы подвергаются давлению большого количества атмосфер. Если стенка повреждена, то она не выдержит нагрузки и в итоге лопнет, что приведет к потере теплоносителя и поломке всего агрегата.

Для изготовления обычно используют трубы с диаметром примерно в 12 см. Для заглушки торцов применяется листовой металл соответствующего размера.

Чтобы сделать перепускные каналы и штуцера, потребуется использовать трубы меньшего диаметра, которые можно будет в итоге подключить к системе отопления. На штуцерах предварительно нарезается резьба, по этой причине необходимо соответствующее оборудование – «лерка» (для создания наружной резьбы) и метчик (для вырезания внутренней резьбы).

Масляный радиатор, изготовленный своими руками, можно сделать переносным. В таком случае будут использоваться трубы небольших размеров, а в качестве теплоносителя применяется масло. Вместо нагревательных элементов используются тэны. Выбор этого компонента зависит от площади помещения, которое необходимо отапливать. На такой прибор домашние мастера часто устанавливают дополнительно терморегулятор, который периодически включают и отключают нагревательный элемент.

Для хорошего крепления к стене также понадобятся прочные крючки, способные выдержать вес полученного агрегата. Для создания более эстетичного вида, их можно приобрести в магазине. Но если нет желания тратить дополнительные средства, то подойдут и прутки прочной арматуры, которые потребуется закрепить в стене. Предварительно крючки желательно покрасить в тот же цвет, которым окрашивался отопительный прибор – так арматура станет незаметной.

Масляный радиатор

Работы по изготовлению любого электроприбора своими руками начинаются с расчета мощности и дополнительных показателей. Точно высчитать теплопотери будет довольно сложно, поэтому, чтобы определить мощность будущего обогревателя, рекомендуем воспользоваться упрощенной формулой.

Принято считать, что обогрев 10 кв. м помещения с 2,5-метровыми потолками потребует 1 кВт тепла. Безусловно, подобные расчеты дадут неточные показатели, но все же помогут сориентироваться. Приведенная ниже табличка облегчит расчеты мощности радиатора.

Второй не менее важный показатель — это сечение медных проводов, которыми обогреватель будет подключен в сеть. Как известно, через 1 кв. мм сечения такого провода можно пропустить ток силой 17 А. Чтобы рассчитать силу тока, которую потребляет бытовой электроприбор, вам понадобится следующая формула:

I = W / U, где W — мощность (Вт), U — напряжение.

Как применить эти знания на практике? Вам требует обогреть помещение, площадью 22 кв. м. Для этого нужен радиатор мощностью 2,2 кВт. Сила тока 10 А (I = 2200/220 = 10). А это значит, что сечение медного провода не менее 0.59 кв мм (S = 10 / 17).

Ниже приводим таблицу расчета сечения проводов, которая может оказаться полезной при работах с медным кабелем различного напряжения.

Прежде чем приступить к изготовлению масляного радиатора, позаботьтесь о наличии следующих инструментов, деталей, материалов:

• чугунная батарея,
• ТЭН со встроенной защитой от перегрева,
• минеральное (трансформаторное) масло,
• медный двужильный провод,
• вилка,
• пакля,
• стальная втулка,
• стальные уголки с полкой,
• дрель,
• паяльник,
• гаечный ключ,
• отвертка,
• нож,
• плоскогубцы.

Переходим к пошаговой инструкции по сборке масляного радиатора.

Необходимо подготовить рамку из стального уголка. В нее в вертикальном положении будет установлена батарея. Уголки или профильную трубу, из которой вы планируете собрать раму для масляного радиатора, режут на отрезки необходимой длины. Рамку с просверленными дрелью отверстиями собрать довольно просто — ее детали крепятся на болтах. Разборную конструкцию легко демонтировать и сложить в кладовку на хранение до следующего отопительного сезона, это очень удобно. Позаботьтесь о стальной втулке с двойной резьбой, которая необходима для крепления ТЭНа внутри батареи. Наружная резьба должна соответствовать резьбе в отверстии батареи, внутренняя — резьбе на ТЭНе. Опыт показывает, что найти готовую втулку, отвечающую всем параметрам, довольно сложно. Лучше изготовить ее под заказ у токаря. Переходник следует обмотать паклей или использовать фторопластовый уплотнитель — ФУМ-ленту. Захватите переходник гаечным ключом и ввинтите его в нижнее отверстие батареи. Следующий шаг — вставить в переходник ТЭН и завинтить его

Важно обмотать хвостовик ТЭНа уплотнителем для герметичности конструкции. К контактам ТЭНа следует припаять жилы провода, а к другому его концу присоединить электровилку с помощью отвертки

Позаботьтесь о том, чтобы все контакты были заизолированы

Открутите верхнюю заглушку батареи и залейте внутрь масло

Важно помнить, что при нагревании его объем увеличится на 15–20%. Прибор готов к эксплуатации

Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым

Позаботьтесь о том, чтобы все контакты были заизолированы. Открутите верхнюю заглушку батареи и залейте внутрь масло

Важно помнить, что при нагревании его объем увеличится на 15–20%. Прибор готов к эксплуатации. Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым

Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым.

Подводя итог, отметим, что масляный обогреватель удобно использовать и дома, и на даче. Есть у такого обогревателя два основных недостатка: это зависимость от электропитания и довольно высокое потребление электричества.

Предлагаем вам ознакомиться с видео, посвященным теме сборки масляного радиатора своими руками.

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

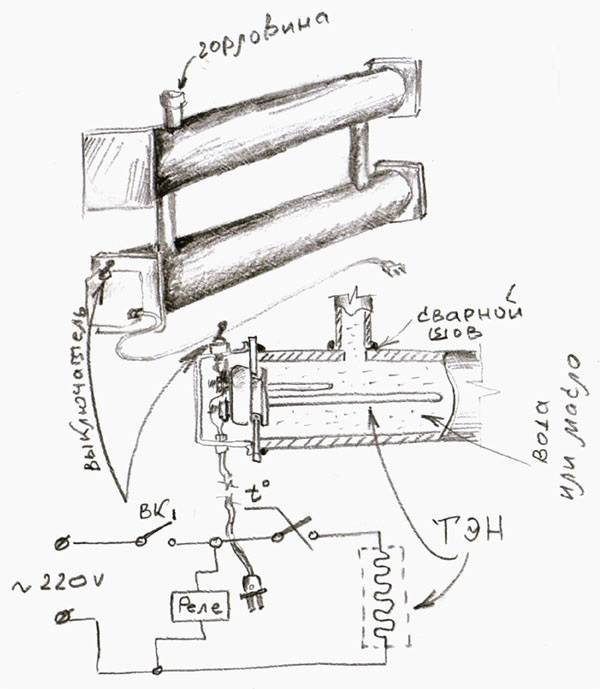

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
5. Монтируют вентилятор внутрь банки болтами и кронштейном.
6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
9. Для устойчивости делают из толстой проволоки специальную подставку.
10. Включают в сеть и проверяют устройство.

Такой маленький электрический обогреватель очень быстро согреет в гараже, если надо произвести срочный ремонт. Он понадобится зимой на даче, когда нет времени разводить огонь в основной печи.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Для этого делают следующее:

1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
3. Графит перемешивают с эпоксидной смолой 1 к 2.
4. Кладут на стол плиты со схемой, гладкой стороной вниз.
5. Наносят тонким слоем смесь графита и клея по схеме.
6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
7. Вставляют клемы в обозначенных заранее местах вывода.
8. Дают просохнуть.
9. Присоединяют электрические провода и проверяют работоспособность.
10. Делают деревянную рамку для устойчивости.
11. Оснащают устройство терморегулятором.

Сделав такой обогреватель, хозяин может быть спокоен за его надёжность. Этот вариант самый безопасный для эксплуатации и очень экономичный.

Самодельный обогреватель своими руками;

Как сделать кварцевый обогреватель своими руками

Итак – для изготовления потребуется керамическая плитка, греющий кабель, закладные петли для навеса обогревателя на стену (отлично подходит крепеж для гипсокартона), пескобетон или плиточный клей, провод с вилкой для подключения самодельного обогревателя в розетку и пара часов свободного времени.

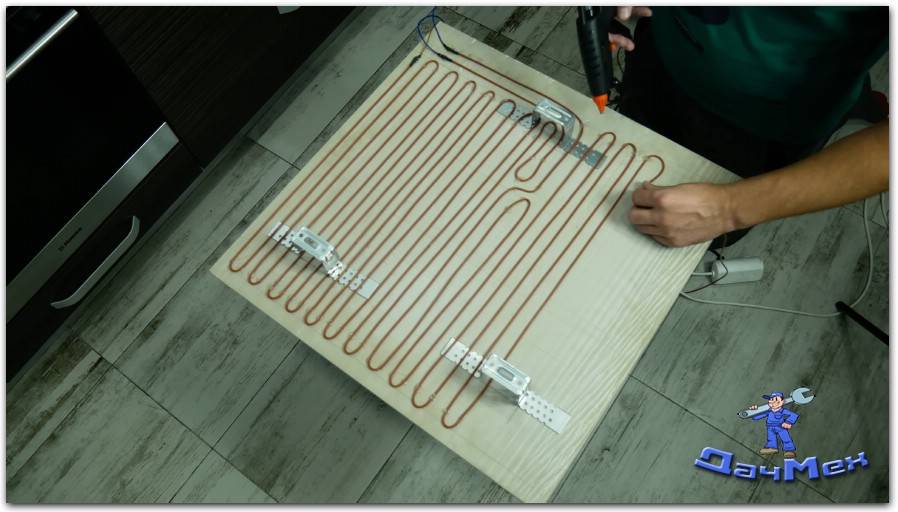

Крепеж и греющий кабель крепятся на обратной стороне плитки с помощью термопистолета, если нет термопистолета – можно любым клеем или кусочками скотча. Главное – что бы сохранили свое положение до заливки пескобетоном.

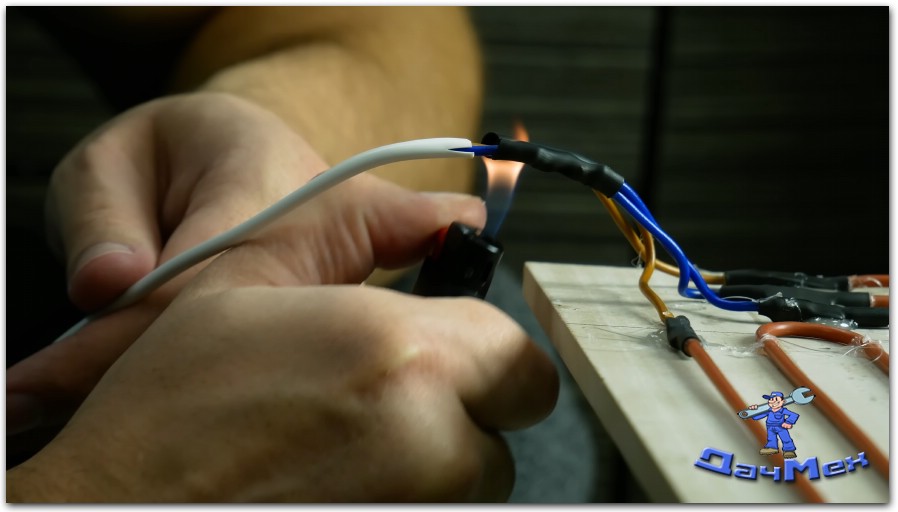

К выходам греющего кабеля подсоединяется провод с вилкой, обязательно используйте термоусадку (желательно с клеющим слоем) для герметизации соединения!

Затем замешиваем пескобетон или плиточный клей. Особой разницы нет, нагрузок на этот слой не будет, так что и то и другое справится на отлично. Разница в том, что плиточный клей можно купить в упаковке по 5-10 кг, а пескобетон обычно в мешках по 50 кг, бывает по 25, но такие встречал редко.

Перемешивать лучше перфоратором с зажатой в нем мешалкой. Дрель со смесью справляется слабо, видел много сожженых таким образом дрелей. Шуруповерт – тут под вопросом, зависит от того какой в нем мотор, дешевые могут и не вытянуть, а перемешать надо тщательно. Впрочем, можно и вручную с помощью совка для огорода.

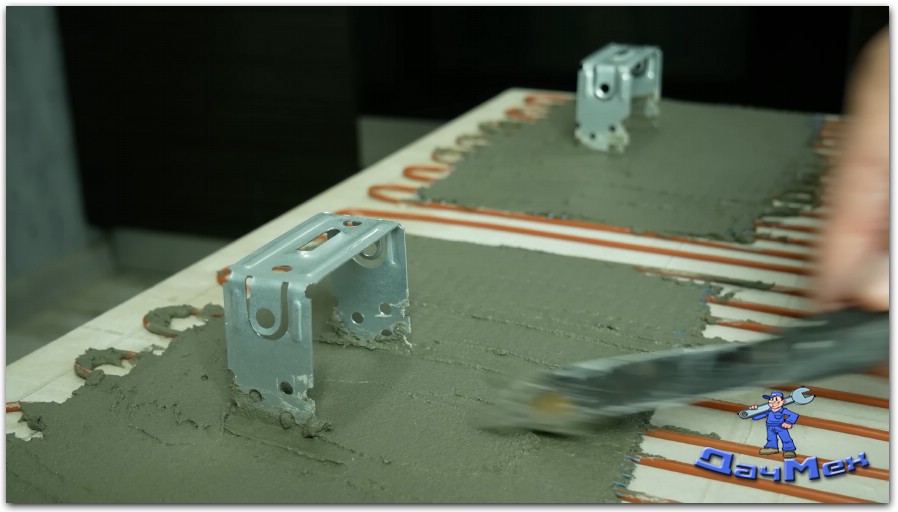

Сначала намазываем смесь шпателем, тщательно приглаживая – надо что бы смесь прилегла плотно, без “пузырей” около кабеля. Тогда кабель будет хорошо передавать тепло, да и держаться будет прочно.

Затем делается опалубка из подручных материалов – подходят любые доски, фанера, тот же каркас от гипсокартона, в общем – все что угодно!

После заливки разравниваем шпателем, на верхний слой можно налить немого воды – образуется так называемое “молочко”, и задняя стенка будет очень ровной.

Через 5-6 часов снимаем опалубку и выравниваем грани, смесь еще не затвердела до конца и легко поддается обработке.

Чуть скошенные назад грани смотрятся красиво, только работать надо аккуратно – помните, 5 сантиметров пескобетона высыхают через 4-5 дней, а набирают свою прочность в течении 14 дней.

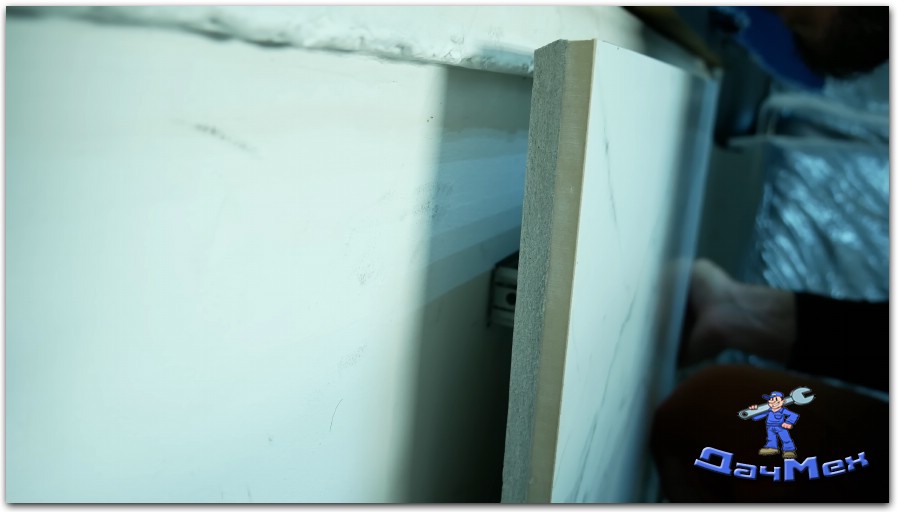

Через 10 дней самодельный кварцевый обогреватель можно вешать на стену. Про подключение нескольких обогревателей к одному теплорегулятору смотрите тут: Как подключить несколько обогревателей к теплорегулятору.

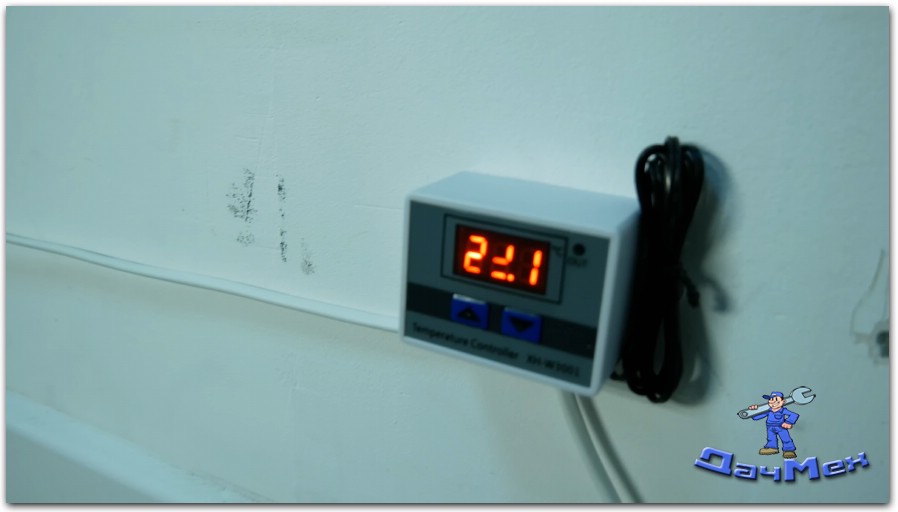

Можно использовать и дешевый регулятор температуры, благо мощность кварцевого обогревателя небольшая и даже дешевый переключатель справится с ним без проблем.

Такой простой терморегулятор позволяет задать диапазон включения и отключения обогревателя, например – включаться когда температура в помещении ниже 20 градусов и отключаться когда она достигнет 23 градусов.



Так же терморегулятор можно посмотреть и в других местах.

Пошаговая инструкция

Чтобы сделать обогреватель из аккумуляторной батареи на основе ТЭНов, сначала необходимо тщательно промыть внутреннюю часть радиатора от ржавчины и других загрязнений, образовавшихся со временем. А еще нужно покрасить снаружи и проверить на герметичность.

Далее все действия выполняются в следующей последовательности:

1. 1. Перед тем, как налить жидкость в аккумулятор, его необходимо прикрепить к стене. Если сделать наоборот, процесс установки усложнится, так как вес будет больше.
2. 2. Нагревательный элемент вкручивается в нижний боковой вход и «садится» на паронитовую прокладку.
3. 3. Вентиляционное отверстие ввинчивается в верхнее отверстие на противоположной стороне.
4. 4. Все остальные отверстия закрываются обычными заглушками.
5. 5. К нагревательному элементу подключается провод, и система запускается.

Заранее в обязательном порядке не забыть налить немного жидкости в аккумулятор, а затем запустить его.

Как сделать?

Инструкции для изготовления терморегулятора своими руками основаны на строгом следовании выбранной схеме, в соответствии с которой необходимо соединить все составляющие в единое целое. Например, электронная схема для инкубатора собирается по следующему алгоритму:

• Изучить изображение (лучше распечатать и положить перед собой).
• Найти необходимые детали, в том числе корпус и плату (подойдут старые от счетчика).
• Начать с “сердца” – интегрального усилителя К140УД7/8, подключив его с положительно заряженным обратным действием, что даст ему функции компаратора.
• Подключить на место “R5” отрицательный резистор ММТ-4.
• Присоединить выносной датчик с помощью экранизированной проводки, причем длина шнура может быть не более метра.
• Для управления нагрузкой включить в схему тиристор VS1, установив его на радиатор небольших размеров, чтобы обеспечить соответствующую теплоотдачу.
• Настроить остальные элементы цепи.
• Подключить к блоку питания.
• Проверить работоспособность.

Требования к самодельному обогревателю

• Быть безопасным при эксплуатации;
• Экономно потреблять электроэнергию;
• Результат его деятельности должен быть ощутим с первых минут работы;
• Отличаться простотой конструкции, чтобы в случае выхода из строя какой-то детали ее можно было быстро заменить. К тому же наличие множества узлов сделает разработку дорогостоящей, и после подсчета затрат станет ясно, что проще купить уже готовый прибор;
• Иметь небольшие габариты, поскольку громоздкая конструкция будет занимать много места. Нужно стараться избежать этого и заранее предусмотреть его компактные размеры;
• Агрегат должен быть удобным. Многие хотели ли бы использовать обогреватель, как сушку для влажного белья, что особенно актуально в семье с детьми. У большинства магазинных агрегатов это недопустимо, а при создании самодельной модели эту функцию можно учесть.

инфракрасная модель

Последние статьи

03.07.2023 Гальванические ванны: технология и применение

22.06.2023 Changan: Ведущий китайский автомобильный бренд с глобальной репутацией

20.06.2023 Дизайн объекта под ключ: создание пространства, отражающего ваш стиль

15.06.2023 Мягкие стеновые панели и кровати: создание комфортного интерьера

15.06.2023 Системы очистки воды для коттеджей: Обеспечение чистой и безопасной воды для вашего дома

12.06.2023 Благоустройство могил: Сохранение памяти и уважение к ушедшим

11.06.2023 Подсветка и сохранение исторических зданий

08.06.2023 Пластиковые трубы и фитинги: эффективное решение для различных областей применения

Все статьи

Тепловая пушка направленного действия

Тепловая пушка собственного производства имеет достаточно мощности, чтобы без труда обогреть гараж, подсобное помещение или рабочий кабинет в доме

Для сборки понадобятся:

• кусок фанеры 16 мм толщиной;
• вентилятор (канальный);
• регуляторы температуры и оборотов;
• нагревательный элемент PBEC (2,2 кВт);
• крепеж (хомут, кронштейн, шпильки, гайки, шайбы);
• колесики.

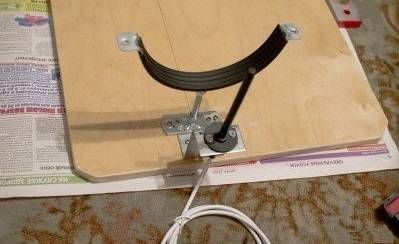

Из фанеры выпиливаем прямоугольник примерно 47 см х 67 см, зачищаем наждаком неровности и углы.

Основание из фанеры выбрано не зря: оно легкое, плоское, а главное — не проводит электрический ток, что важно при возникновении форс-мажорных обстоятельств

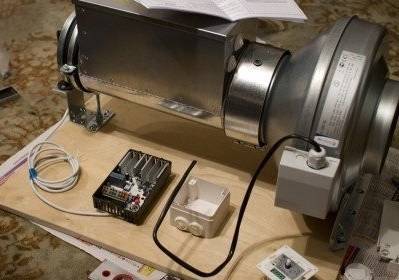

Соединяем муфтой две центральные детали – вентилятор и нагревательный элемент. Полученную конструкцию фиксируем на фанерном основании с помощью кронштейна и сантехнического хомута.

Крепежные детали подбираем таким образом, чтобы они прочно фиксировали элементы устройства и не причиняли им вреда. Например, саморезы отлично подойдут — они не разрушают фанеру

В качестве крепежа подойдут саморезы (16 мм). Устанавливаем термодатчик (например, TG-К 330), необходимый для контроля температурного режима, рядом с ним еще два устройства – для регулировки оборотов и температуры.

Соединяя детали тепловентилятора между собой, не забываем о безопасности прибора: места соединения проводов и кабелей должны быть обязательно изолированы

В качестве термического регулятора подойдет Pulsar 3.6. После установки всех необходимых приборов и деталей соединяем их по схеме.

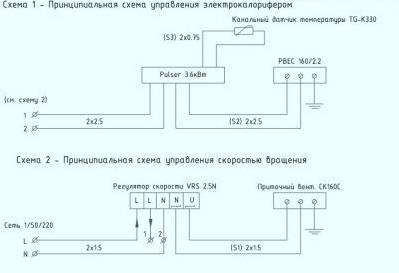

Схемы управления прибором можно найти в специальной литературе, инструкциях к устройствам типа электрического вентилятора или на узконаправленных сайтах

Для удобства пользования к основанию из фанеры прикручиваем колесики.

Небольшие ролики, прикрученные с нижней стороны, делают самодельный тепловентилятор более удобным для перемещения по комнате, особенно, если он имеет большой вес

Ну вот и все — самодельная тепловая пушка готова.

Старайтесь размещать детали устройства таким образом, чтобы при необходимости было легко разобрать каждую из них и произвести замену вышедших из строя элементов

Как и любой самодельный тепловентилятор, данный прибор имеет минусы. Например, при остановке устройства напряжение на нагревательном элементе остается, а это довольно опасно, так как возникает перегрев и возможна аварийная ситуация. Ситуацию может исправить установка реле для своевременного отключения электропитания регулятора температуры. Еще один минус – неполноценный обогрев помещения, но это недостаток практически всех стационарных тепловентиляторов.

Основная суть статьи

1. Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
2. Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
3. Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
4. Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
5. Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик —  продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.

Выбираем место под установку калорифера

При проектировании системы отопления и сборке калорифера нужно учитывать следующие моменты:

большую роль играет место расположения калорифера; не менее важно и положение агрегата в пространстве; система подачи и отвода воздуха должна быть единой, без прерываний. Другие важные нюансы, которые нужно учитывать при монтаже водяного калорифера:

Другие важные нюансы, которые нужно учитывать при монтаже водяного калорифера:

• до начала монтажа нужно проверить все элементы на отсутствие дефектов и повреждений, т.к. они могут значительно снизить КПД агрегата;
• устанавливать заслонку и прочие элементы системы следует пропорционально габаритам нагревателя;
• монтаж должен производиться при температуре выше 0 градусов.

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

1. Нельзя использовать неисправные электроприборы.
2. Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
3. Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
4. При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;

Простой самодельный панельный обогреватель: схема сборки, фото изготовления.

С наступлением холодов тема отопления жилых помещений

становится актуальной, и многие задаются вопросом, как дополнительно обогреть, жилую комнату, рабочее помещение, дачу или гараж с помощью обогревателя. В этой статье мы рассмотрим, как сделать простой, дешёвый и в то же время безопасный электрообогреватель.

Сечение и длину проволоки нужно выбрать исходя из требуемой мощности обогревателя, можно воспользоваться предоставленной таблицей.

Для расчёта длины проволоки можно воспользоваться таблицей.

Ещё понадобятся материалы:

• Эпоксидный клей.
• Болты, шайбы, гайки – по 2 шт.
• Провод и вилка.

Электрическая схема самодельного обогревателя.

Приступаем к изготовлению обогревателя.

Каждый лист стеклотекстолита нужно с одной стороны зачистить шлифовальной машинкой, это будет внутренняя сторона обогревателя.

Берём один лист стеклотекстолита, на нём будем укладывать нихромовую проволоку. В зависимости от размеров листа нужно рассчитать количество витков проволоки, при этом следует учитывать отступ от всех краёв листа в 20 – 30 мм. Оптимальное расстояние между витками 10 – 15 мм.

Например: если у нас длина листа стеклотекстолита чуть более метра, то для укладки 24 метров проволоки понадобится сделать примерно 24 витка.

Для удобства пред укладкой проволоки желательно на листе расчертить рамку под витки.

Теперь нужно уложить проволоку витками вдоль рамки, зафиксировать витки можно бумажными полосками и клеем «Монолит».

В месте выхода проволоки нужно просверлить два отверстия в стеклотекстолите сделать клеммы и соединить шнур с вилкой.

Проверяем целостности цепи прибором.

Теперь нужно приклеить второй лист стеклотекстолита к первому с помощью эпоксидного клея. Эпоксидный клей наносится вдоль краёв листа и между витками проволоки.

Листы склеиваем между собой, чтобы листы равномерно склеились их нужно уложить на ровную поверхность, сверху прижать листом ДСП или фанеры и придавить грузом. Через сутки листы прочно склеятся между собой, и обогреватель будет готов.

Самодельный обогреватель можно повесить на стену, и он не будет занимать место в помещении.

Сам по себе обогреватель безопасен, так как нагревательный элемент спрятан в стеклотекстолите, а это изоляционный материал, но всё же нужно соблюдать меры безопасности и не оставлять обогреватель без присмотра.

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Классификация теплоустройств

Существует огромное количество самодельных обогревателей. Сделать их можно из подручного материала. Многие народные умельцы стараются, как могут. Из-за этого часто появляются такие конструкции, которые становятся причинами больших бед. Прежде чем приступить к работе, мудрый хозяин подумает о безопасности.

Несмотря на многообразие, все устройства делятся на определённые группы по основным техническим характеристикам.

Вот перечень их отличий:

Масляные и водяные. Батарея, наполненная подогреваемой жидкостью, по-прежнему является наиболее распространённым видом обогревателей из-за своей относительной безопасности и надёжности.

Электрокамины. Приборы с открытым элементом для нагревания воздуха. Один из самых опасных видов подобных устройств. Пожары, ожоги, поражение электротоком — это основные проблемы, которые несёт с собой неправильно сделанный или эксплуатируемый прибор подобного типа.

Тепловентиляторы. Принцип нагревателя тот же, что и в предыдущем варианте, только воздух здесь подаётся в помещение специальным вентилятором, вмонтированным в устройство. Очень удобен для быстрого обогрева определённого места.

Термопанели. Самый безопасный и надёжный вид самодельных обогревателей. Сделать его очень просто из готовых инфракрасных панелей. Кто-то отваживается на самостоятельное изготовление таких панелей из подручного материала.

Пламенные. Обогреватели, в которых используется открытый огонь. Очень редко применяются в домашних условиях, но популярны на рыбалке, в походных условиях, для обогрева сараев и гаражей

Само собой, что при таком виде обогрева соблюдению правил пожарной безопасности уделяют повышенное внимание

При выборе конструкции будущего прибора важно обращать внимание не только на его безопасность, но и на эффективность. Поэтому сначала определяют, каким требованиям и целям должен соответствовать будущий обогреватель

Вот некоторые критерии такой оценки:

Вот некоторые критерии такой оценки:

• безопасность;
• продуктивность;
• экономичность;
• простота сборки и обслуживания;
• компактность;
• удобство;
• эффективность.

Сопоставив все за и против каждого вида и определившись с целями, выбирают наиболее подходящий вариант, чтобы сделать в домашних условиях обогреватель, способный служить долго и надёжно.

В том видео вы узнаете, как сделать каталитический обогреватель;

Как сделать самый простой и самый дешевый обогреватель

В статье будет рассмотрен пример, как можно сделать самый простой обогреватель из подручных средств. Конечно, это всего лишь образец, отображающий принцип работы устройства, процесс его сборки и так далее. Но на основе описанной схемы можно собрать и более мощный вариант, с помощью которого можно будет без проблем обогревать гараж или дом.

работает устройство напрямую от сети 220 Вольт, никаких блоков питания не требуется.

Материалы и инструменты для создания обогревателя: – два куска стекла (можно вырезать любые необходимые);– немного алюминиевой фольги;– обычная свечка;– герметик, клей и так далее;– ватная палочка или любой другой похожий предмет;– кусок провода с вилкой (две жилы);– желательно иметь мультиметр;– паяльник.

Процесс изготовления обогревателя:

Шаг первый. Создаем аналог термопленкиСперва стекло нужно тщательно вымыть и очистить, на нем не должно быть следов грязи и жира. Далее берется обычная свеча, поджигается, и с помощью нее нужно хорошенько закоптить одну половинку стекла. В общей сумме автор двигал стекло туда назад около 4-ка раз, чтобы оно хорошо закоптилось. Также нужно сделать хотя бы три паузы перед «копчениями». То есть закоптить стекло первый раз, затем второй и еще раз третий. Чем сильнее будет закопчено стекло, тем сильнее будет греть обогреватель.

Шаг второй

Сборка конструкцииТеперь нужно взять ватную палочку и осторожно собрать на стекле лишние куски сажи. Всего нужно очистить по краю расстояние около 0.5 см

Далее нужно взять фольгу и вырезать из нее два электрода, по ширине они должны быть такими, как ширина оставшейся сажи на стекле.

Теперь можно собирать устройство. Электроды накладываются на сажу, а по краям стекла наносится клей

Теперь нужно осторожно прижать половинки друг к другу и дать клею высохнуть. Вот и все, обогреватель готов

Шаг третий. Испытания обогревателяВ результате испытаний самодельного обогревателя удалось определить, что он имеет сопротивление 40 кОм. Чем толще будет слой сажи, тем меньше будет сопротивление и тем выше будет температура, и наоборот. В итоге расчетная мощность образца составила порядка 1.2 Вт.

При включении обогревателя в сеть, он начал очень медленно нагреваться, при этом на 40-ой минуте его температура достигла 37 С градусов. Выше температура не поднималась, видимо это переломный момент, при котором наступил баланс между нагревом и теплоотдачей.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных
