Нормативы расстояний крепления воздуховодов: расчет геометрических данных трассы вентиляции

Введение

Настоящий стандарт содержит требования к системам вентиляции и кондиционирования воздуха общественных зданий в целях обеспечения нормативных параметров микроклимата для находящихся в них людей во все периоды года.

В настоящем стандарте приведены:

• – исходные данные и требования к проектированию систем вентиляции и кондиционирования воздуха общественных зданий;

• – требования к параметрам воздушной среды помещений;

• – требования по организации воздухообмена в помещениях;

• – требования по организации работ от начала проектирования до ввода систем в эксплуатацию;

• – справочные материалы.

При выборе проектных решений следует выполнять также требования других нормативных документов, относящихся к вентиляции и кондиционированию воздуха, выходящих за рамки настоящего стандарта.

В приложениях к настоящему стандарту приведены:

• – рекомендации по проектированию систем вентиляции и кондиционирования воздуха (приложение А);

• – данные о сроках службы вентиляционного оборудования и расходах на техническое обслуживание систем вентиляции и кондиционирования воздуха (приложение Б);

• – данные по проектированию и эксплуатации систем вентиляции и кондиционирования воздуха с низким потреблением энергии (приложение В);

• – рекомендуемые скорости движения воздуха в системах вентиляции и кондиционирования воздуха (приложение Г).

воздуховоды – Существует ли минимальное расстояние между отводами от магистральной линии HVAC?

спросил 1 год, 8 месяцев назад

Изменено
1 год, 8 месяцев назад

Просмотрено
3к раз

Мне нужно добавить 3 отвода от моего основного источника/магистрали HVAC.

Что делать, если у меня нет минимальной доступной дистанции? Это нормально, если они находятся рядом друг с другом?

• ОВКВ
• воздуховоды

6

Существует правило «2 фута» для разделения, но я видел отводы на прямо противоположных сторонах основного ствола, я видел их прямо над печью, и я видел два бок о бок для одной и той же 16-дюймовой балки Космос.

Номинально по всему стволу есть давление воздуха и скорость воздуха. На любом ответвлении давление падает, а скорость увеличивается, потому что воздуху легче двигаться: часть его «убегает» вниз по ответвлению. Взлетные краны отбирают воздух преимущественно за счет давления воздуха, они не «зачерпывают» воздух. Взлеты выполняются под небольшим углом, чтобы использовать преимущества скорости, и они не зависят исключительно от давления.

Варианты крепления к потолку

Рассмотрим основные крепежные материалы для воздуховодов и способы монтажа вентиляционных каналов к потолку своими руками.

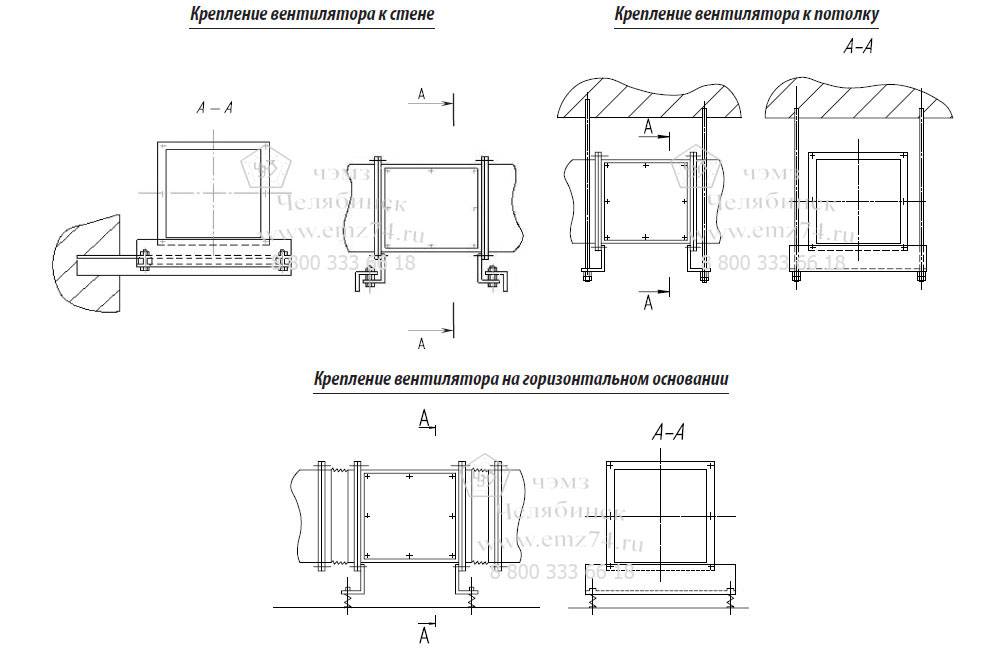

Траверса и шпилька

Этот вид крепежа применяется, как правило, для подвешивания магистральных каналов прямоугольного сечения шириной свыше 600 мм. Траверса надежно поддерживает массивный воздуховод снизу, а шпильки, примыкающие к боковым стенкам секции, препятствуют её смещению по сторонам. Такое крепление воздуховода к потолку наиболее подходит для тепло- и звукоизолированных систем, так как при этом целостность труб не нарушается саморезами. Кроме того, достаточно между траверсой и коробом положить резиновую прокладку, чтобы уровень шума значительно снизился.

Выполняется монтаж очень просто:

1. Под стальные или латунные цанги перфоратором делаются отверстия. Расстояние между точками бурения высчитывается по формуле: В=S+D, где S – ширина воздуховода, а D – диаметр шпильки.
2. Цанги забиваются вровень с потолком, шпильки вкручиваются до упора.
3. Секция канала заводится в промежуток на нужную высоту, снизу надевается траверса и фиксируется гайками. В случае необходимости такая система разбирается очень легко.

Хомут и шпилька

Так же к потолку крепится и круглый канал. В продаже можно отыскать самые разные размеры креплений. Они обычно оснащены внутренней резиновой прокладкой, что способствует снижению шумов и вибрации. Используется этот способ и для крепления изолированных воздуховодов.

Порядок установки:

1. На потолке отмечается осевая линия будущего канала, по которой пробуриваются отверстия под цанги. Для труб небольшого диаметра допускается крепление на пластиковый дюбель.
2. В отверстия забивается крепежный элемент и вкручивается шпилька с хомутом.
3. Нижняя часть отвинчивается, воздуховод устанавливается на место, а вокруг него плотно затягивается хомут.

Перфолента

Такой способ отличается дешевизной и несложным монтажом. При помощи перфоленты можно крепить воздуховоды и круглого и прямоугольного сечения. Для этого нарезаются куски нужной длины, труба охватывается петлей, концы которой анкером закрепляются на потолке. Еще вариант: отрезок перфоленты прикручивается к болтовому соединению секций, а другим концом к потолку.

Однако этот вид монтажа не обеспечивает системе вентиляции достаточной жесткости. Воздуховоды при этом слишком подвижны, что в условиях сильной вибрации может привести к разгерметизации. Еще один нюанс: точно отрегулировать высоту подвешивания труб на перфоленте не получится. Перепады создают зоны турбулентности, чем усиливают вибрацию и шум. Поэтому опытные монтажники советуют ограничить применение этого крепежа воздуховодами круглого сечения до 200 мм.

Немногим более жесткое крепление получается, когда перфолента используется в паре с хомутом. Но и в этом случае крепить к потолку каналы больших размеров не рекомендуется.

Иногда крепление к потолку не представляется возможным, в этом случае воздуховоды монтируют на стене, предварительно установив кронштейны из равнополочного уголка. Затем воздуховоды укладываются поверх кронштейнов и фиксируются перфолентой. При сечении канала свыше 315 мм осуществляется подвешивание аналогично креплению к потолку. Это позволит предотвратить деформацию системы вентиляции под собственным весом.

Профиль и шпилька

Среди специалистов-монтажников популярен способ крепления воздуховодов при помощи шпильки и специального профиля. Он бывает двух типов: L-образный и Z-образный.

И тот и другой прикручивают к боковым сторонам канала саморезами. Одна из плоскостей имеет отверстие, оснащенное резиновым уплотнителем, для соединения со шпилькой. Таким образом, вибрация гасится, а уровень шума значительно снижается.

Различие заключается в том, что Z-образный профиль одной своей плоскостью поддерживает воздуховод снизу, это позволяет использовать его для монтажа массивных систем большого сечения. Такое соединение увеличивает жесткость конструкции и снижает нагрузку на саморезы.

Пластиковый держатель

Среди многообразия фитингов для пластиковых воздуховодов есть специальные крепежные элементы – держатели. Они изготавливаются из такого же материала и в соответствии с типоразмерами каналов.

Бывают изделия двух видов: для круглых и квадратных воздуховодов. Крепятся они на потолок или стену стандартно – дюбель плюс саморез. Для надежной фиксации труб между держателями не должно быть расстояния больше 1 метра. Иногда, чтобы исключить вибрационное смещение каналов, проложенных над мебелью, держатели прикручивают к шкафам. Для этого вместо дюбеля применяются небольшие саморезы по дереву.

Дюбель для кирпича пустотелого

Визуально имеет цилиндрическую форму, напоминая пробку с отверстием. Его корпус расширяется при вкручивании винта в поверхность.

Это приводит к его надёжному закреплению в стенках отверстия. Оснащён специальной манжеткой, соответствующей винтовой шляпке, не позволяет гвоздю или шурупу провалиться внутрь дюбеля.

Разновидность дюбелей

Анкерный крепёж используют для пустотелых или пористых кирпичных стен. Завинчивание в кладку кирпича происходит в виде узла, с расширением конца. Внутри пустот, образовавшаяся гайка надёжно закрепляет любой предмет.

Гвоздевые дюбеля небольших размеров используются под обшивкой финишного материала для закрепления реек.

Дюбеля-зонтики применяются для крепления теплоизоляции. Металлический или пластиковый гвоздь вбивают в предварительно установленный зонт в утеплитель. Дюбеля для кирпича и бетона используют при нагрузках в несколько тонн.

Крепеж из металла используются для монтажа подвесных потолков. Поскольку пластиковые, во время пожара, могут расплавиться и привести к обрушению потолка.

Достоинства дюбелей

Поскольку их конструкция оснащена усами и шипами, которые не позволяют им прокручиваться:

• Очень практичны в использовании.
• Выдерживают большие нагрузки.
• Применяются снаружи и внутри здания.

Особенности и советы

Перед сверлением необходимо точно установить материал стены. Для этого в безударном режиме, победитовым сверлом, в стене медленно делают пробное отверстие.

Важно удержать дрель строго перпендикулярно. Мягкость материала определяется затраченными усилиями. Если сверление происходит с попеременным усилием: то легко, то туго, то вы имеете дело с пустотелым кирпичом

Если сверление происходит с попеременным усилием: то легко, то туго, то вы имеете дело с пустотелым кирпичом.

Дополнительно материал можно установить по цвету пылевого отверстия:

• Красная – кирпич.
• Мукообразная, крупнозернистая и мягкая свидетельствует о пенобетоне.
• Пескообразная белого цвета признак силикатного кирпича.
• Мукообразная, белая или светло-серая указывает на бетон.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

• минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
• поверхности воздуховода должны быть устойчивы к коррозии;
• вес конструкции влияет на сложность монтажных работ и обслуживание;
• размер сечения воздуховода влияет на пропускную способность;
• все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

• относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
• низкая уязвимость для воздействия влаги и химических веществ;
• хорошая герметичность;
• простота в обслуживании;
• широкий диапазон рабочих температур;
• низкий уровень шума при работе;
• большой срок службы;
• эстетичный вид;
• экологичность;
• устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

• срок службы — до 50 лет;
• допустимое нагревание поверхностей — до 250 °С;
• устойчивость к воздействию влаги и коррозии;
• относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

• быстрый монтаж;
• небольшой вес;
• отсутствие конденсата;
• низкий уровень шума;
• устойчивость к коррозии;
• удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Выбор и расчет воздуховодов

Поперечное сечение трубы и давление должны быть рассчитаны специалистами, что трудно сделать в одиночку. Труба должна быть подобрана в соответствии с требуемым количеством смен воздуха в час. При проектировании необходимо учитывать профессиональный риск и количество людей в доме или офисе. Существуют помещения, где воздух изолирован и не смешивается с потоком воздуха из других помещений. Это химические лаборатории, больницы и опасные производственные зоны.

В частных зданиях используются небольшие воздуховоды и уделяется внимание качественной очистке потоков и увлажнению воздуха. Выбирается тип движения воздуха — естественный или принудительный

Материал и форма воздуховодов определяются техническими характеристиками, предпочтениями заказчика и дизайном интерьера помещения.

Нормативы расстояний крепления воздуховодов: расчет геометрических данных трассы вентиляции

В жилом доме должны поддерживаться все условия для нормальной жизнедеятельности человека. Это бесспорная истина, не так ли? Чтобы обеспечить комфортное пребывание в любой комнате, прокладывают сложные инженерные коммуникации.

Не обойтись и без системы вентиляции. При ее создании необходимо соблюдать нормативы расстояний крепления воздуховодов, разработанные и утвержденные государственными ведомствами. Это требование актуально не только для юридических лиц, но и для частных застройщиков.

Мы расскажем о том, как грамотно спланировать и проложить трассы воздуховодов. Подскажем, каким способом их лучше закрепить. Из представленной нами статьи вы узнаете, на каком расстоянии от прочих коммуникаций можно устанавливать вентиляционные каналы.

Как выбрать

Правила выбора зависят от того, где будут использоваться вентканалы, площади и назначения помещения, будущих условий эксплуатации и необходимой производительности системы вентиляции.

Подбор площади сечения

Работа системы воздухоотведения  зависит от того, насколько правильно рассчитана площадь ее сечения.

Вычисляют ее по формуле: S=P/v.

Где:

S — площадь сечения;

P — производительность СВО;

v — скорость движения воздушных масс.

Вычисление производительности вентиляции предполагает определение количества воздуха, необходимого для комфортного пребывания в помещении.

Рассчитывается она 2 способами:

по объему необходимого воздуха: P=A × n

где:

P — производительность СВО;

A — количество людей, находящихся в помещении в течение часа;

n — норма расхода воздуха, указана в строительных нормативных документах: СНиП 41-01-2003 и МГСЧ 3.01.01.

по кратности проветривания (вентилирования): P=V × k

где:

P — производительность СВО;

V — объем помещения;

k — кратность проветривания, также указана в СНиП 41-01-2003.

Форма и диаметр труб

Конфигурация самих воздуховодов – это также не последний момент.

От этого зависит внешний вид помещения, эстетичность и эргономичность системы вентиляции, качество воздухообмена.

При выборе типа трубы руководствуются следующими соображениями:

• по воздуховоду меньшего диаметра воздух проходит с большей скоростью;
• чем выше скорость, тем больше шума от воздушных масс, к тому же металл сам по себе довольно шумный материал;
• по каналам круглого сечения воздух проходит быстрее, они проще монтируются и стоят дешевле;
• прямоугольные выглядят эстетичнее, занимают меньше места;
• в круглых оцинкованных воздуховодах не скапливается пыль по углам и на стыках секций, в отличие от прямоугольных;
• прямоугольные трубы могут иметь больший размер.

Жесткость и конструктивные особенности

Важно обращать внимание на плотность швов: чем они плотнее, тем прочнее будет соединение, а период эксплуатации – дольше. Помимо этого, выделяют стандартные и теплоизолированные трубы. Дополнительная теплоизоляция необходима при обустройстве печных труб или вентиляции снаружи помещения

Дополнительная теплоизоляция необходима при обустройстве печных труб или вентиляции снаружи помещения.

Помимо этого, выделяют стандартные и теплоизолированные трубы. Дополнительная теплоизоляция необходима при обустройстве печных труб или вентиляции снаружи помещения.

Также отдельно выделяют огнезащитные воздуховоды.

Дополнительные покрытия, особенности материала

Оцинкованные трубы вентиляции могут быть дополнительно покрыты слоем изоляционного материала. Используют для этих целей минеральное волокно, полиуретан, войлок и др.

Он выполняет тепло- и шумоизоляционную функцию. Благодаря изоляции внутри канала поддерживается постоянный уровень температуры воздуха, не появляется конденсат, не промерзает контур, снижается уровень шума.

На трубах используется одностороннее, когда цинк нанесен только снаружи, и двухстороннее цинковое покрытие, когда защищена и внутренняя, и внешняя сторона.

Последний вариант более практичный и долговечный, т. к. от разрушения защищена и внутренняя, и внешняя поверхность.

Сейчас на рынке появились воздуховоды с алюмоцинковым покрытием. В него добавлено 5% алюминия. Благодаря этому покрытие получается более пластичным, с улучшенными антикоррозийными свойствами.

Как осуществляется крепление полипропиленовых труб

Для монтажа магистралей с использованием труб из полипропилена понадобятся:

1. Крепежные материалы:

• пластиковые клипсы (либо хомуты) нужного размера;

• дюбели.

2. Инструменты:

• молоток;

• дрель;

• отвертка фигурная;

• ножножницы для резки полипропиленовых труб;

• измерительная рулетка;

• уровень;

• карандаш или маркер.

Крепеж полипропиленовых труб нужно выполнять с учетом риска механической деформации и теплового расширения магистрали. Специалисты рекомендуют проводить укладку труб в штробах, подвесных потолочных конструкциях, в стенах, в стяжках, вдоль стен под плинтусами либо открытым способом.

• Установку пропиленовых труб необходимо выполнять при температуре окружающего воздуха, не ниже + 5 °C.

• Трубы с наружным диаметром в пределах от 16 до 32 мм следует изгибать с радиусом, который составляет не менее 8 наружных диаметров. Выполняют такие операции при температуре воздуха более 15°C.

• Пропиленовые трубы необходимо защитить от воздействия открытого пламени.

• Если в процессе разводки возникает необходимость выполнить пересечение трубопроводов, то необходимо использовать специальные детали крепления для перекрещивания.

• При соединении труб с помощью резьбы используются специальные фитинги нужного размера. Нарезка резьбы на полипропиленовой трубе запрещается.

• Если в трубопроводе из полипропилена присутствуют участки из металлических труб, то соединение нужно выполнять без применения пайки или сварочных работ, так как это может привести к перегреву полипропиленовых крепежных элементов.

Прокладка трубопроводов выполняется с уклоном не менее 0,5 %. В самой низкой точке трубопровода необходимо предусмотреть установку дренажного крана или сливного клапана. Длинные трубопроводы следует разделить на отдельные элементы, которые могут перекрываться с помощью кранов шарового типа или проходной запорной арматуры. Это необходимо для упрощения проведения работ по обслуживанию и ремонту полипропиленового трубопровода. В точках, где планируется монтаж смесителей и другого сантехнического оборудования, устанавливается универсальное настенное крепление с регулировкой по оси от 10 до 15см.

Конструкция воздуховодов и предъявляемые требования

Движение воздушных потоков внутри здания и снаружи осуществляется по вертикальным и горизонтальным вентиляционным каналам. Монтаж труб вентиляции производится по проектным отметкам, указанным в рабочих чертежах. Правила установки приведены в нормативных сборниках СП 73.13330.2016 и СП 60.13330.2016.

Вентиляционные каналы могут быть выложены внутри капитальных стен или располагаться в помещениях дома под потолком или вдоль стен. Нередко обстоятельства диктуют проектирование воздуховодов снаружи здания.

Бывает, что прокладка воздуховодов производится за пределами здания. Предпосылки к подобному решению связаны в основном с переделкой жилых объектов в коммерческие или производственные

Разделение каналов по функциональности:

• приточные – по ним в дом поступает свежий воздух;
• вытяжные – для удаления загрязненных воздушных масс.

При естественной вентиляции в частном доме все вытяжные каналы могут проходить в одной шахте. Для этого помещения с повышенной влажностью, нестабильной температурой и характерным парообразованием, из которых удаляется использованный воздух, проектировщики стараются расположить рядом друг с другом.

К вентиляционным каналам предъявляется целый ряд требований:

• герметичность;
• бесшумность;
• компактность, расположение в скрытых частях дома;
• прочность, долговечность.

В ходе монтажа из отдельных типовых деталей создается пространственная структура воздуховодов. Для ее строительства применяют кроме прямолинейных элементов дополнительные фасонные части.

Отвод служит для поворота канала на 90 градусов. Тройник и крестовина предназначены для создания ответвлений от магистрали. Зонты предотвращают попадание в трубу мусора и атмосферных осадков. Ниппель соединяет все части между собой

По внешней конфигурации применяют круглые и прямоугольные воздуховоды. Трубы с цилиндрическими формами имеют оптимальные данные для беспрепятственного движения воздушных масс. Прямоугольные короба позволяют экономить свободное пространство, их легко спрятать за фальшь-стенами и подвесными потолками.

Воздухопроводы бывают жесткими и гибкими. Жесткие магистрали изготавливают и в круглом и прямоугольном варианте по ВСН 353-86, ТУ-36-736-93.

Для жесткого варианта используются материалы:

• холоднокатаная оцинкованная сталь – 0,5 – 1,0 мм;
• горячекатаная тонколистовая сталь – 0,5 – 1,0 мм;
• полимеры – 1,0 – 1,5 мм.

Для влажных помещений подойдут воздуховоды из пластика или из нержавеющей стали толщиной 1,5 – 2,0 мм. В химически активных зонах применяют трубы из металлопластика, алюминия и его сплавов.

Гибкие каналы выполняют в виде труб из мягкого материала. Их часто используют как удобные вставки для присоединения жестких воздуховодов к вентиляционному оборудованию.

На поперечном сечении хорошо видна многослойная структура гибкого утепленного канала: мягкая оболочка, армирующий пластиковый или металлический каркас. Послушность трубам придают материалы: алюминиевая фольга, полиэфир, силикон, текстиль, резина

Изгибающиеся вентиляционные каналы подходят для перемещения воздуха с небольшой скоростью и давлением.

В жилых домах часто монтируют вентиляционные трубы из ПВХ с высокими тепло- и звукоизоляционными свойствами.

Типовые детали из поливинилхлорида соединяют с помощью:

• неразъемных контактов – сварки встык или приварных муфт;
• разъемных элементов – фланцев, муфт, раструбов.

Крепления к воздуховодам из ПВХ применяют как подвесные, так и опорные.

Теплоизоляция защищает вентиляционные каналы от образования конденсата. В основном это касается производственных и неотапливаемых помещений. Для частных домов и офисов теплоизоляция применяется при утеплении вентиляции на чердаке. Звукоизоляция труб выполняется в жилых комнатах.

Обязательно выполняется заземление металлических вентиляционных труб для снятия накапливающегося статического напряжения.

Каковы основные принципы расчета креплений?

Корректное расчетное количество креплений для оцинкованных воздуховодов играет важную роль в обеспечении надежности и безопасности работы системы вентиляции. Основные принципы расчета креплений включают следующие аспекты:

1. Тип и диаметр воздуховода: При выборе креплений необходимо учитывать тип и диаметр воздуховода. Разные типы воздуховодов могут требовать различного рода креплений.
2. Расстояние между креплениями: Расчетное расстояние между креплениями зависит от скорости потока воздуха в воздуховоде. Чем выше скорость потока, тем чаще нужно размещать крепления.
3. Материал и конструкция креплений: Крепления должны быть изготовлены из материалов, устойчивых к коррозии, чтобы обеспечить долговечность системы. Конструкция креплений должна быть достаточно прочной, чтобы выдерживать нагрузки воздуховода.
4. Учет особенностей монтажа: При расчете креплений необходимо учитывать особенности монтажа воздуховода. Например, если требуется проходить воздуховод через ненесущую стену, то необходимо предусмотреть дополнительные крепления и усиления.

Важно помнить, что в расчете креплений необходимо учитывать требования санитарных норм и правил безопасности, а также следовать указаниям производителя воздуховодов и креплений

Крепеж отопительных труб

Крепёж отопительных труб осуществляется посредством скоб. Металлические скобы имеют следующие достоинства:

• лёгкость установки;
• надёжность;
• длительный срок эксплуатации;
• эстетичность.

Трубы системы отопления можно крепить скобами:

• однолапковыми (для стальных и ПВХ труб);
• двухлапковыми (для труб большого диаметра);
• P-образными (для крепления гофрированных труб и трубопроводов, проложенных далеко от стены).

Обычно скобы рекомендуют размещать с шагом в 0,5 м, фиксируя их саморезами. Существует два метода фиксации отопительных труб:

• жёсткий (фитинг играет роль жёсткой опоры);
• плавающий (фитинг сохраняет подвижность трубы).

Клиновой анкер — принцип работы, назначение и характеристики в подробном фото обзоре!
Дюбель-гвоздь — 130 фото, характеристики, размеры, стоимость и особенности применения крепежа

Занимаясь прокладкой отопления, нужно помнить о влиянии перепадов температур. В отапливаемом помещении лучше использовать жёсткий метод, в неотапливаемом – желательно отдать предпочтение плавающему способу.

Типы воздуховодов

В качестве трасс для движения воздушных масс используют специальные каналы – воздуховоды. Как правило, это трубы, которые принято различать по форме, жесткости и материалу изготовления.

Форма сечения

Наиболее часто применяются круглые или квадратные воздухопроводы. Иногда из-за характеристик помещения возможна установка лишь плоских каналов. В этом случае используются овальные, полученные на специальном оборудовании путем сжатия круглых труб. Часто в условиях ограниченного пространства устанавливаются прямоугольные изделия небольшой высоты, но достаточно широкие, чтобы площадь сечения соответствовала требуемым характеристикам.

Круглые вентиляционные каналы отличаются от квадратных меньшей себестоимостью, небольшим весом, лучшей аэродинамикой – в них меньше препятствий для воздухообмена. Достоинствами также являются высокая герметичность, тихая работа и несложный монтаж. Преимущество прямоугольных труб в экономии пространства – для небольших помещений они просто незаменимы.

Жесткость

По этому признаку различают гибкие, полужесткие и жесткие воздуховоды. Первые делятся на каркасные и бескаркасные и изготавливаются в виде круглого гофрорукава. Они используются для сборки небольших воздухораспределительных систем, вместо угловых отводов или в качестве соединителя отдельных участков вентиляционных каналов. Гибкие трубы могут гнуться в любом направлении, а также многократно растягиваться и сжиматься, не теряя свойств. В качестве каркаса обычно выступает стальная спираль, для обшивки которой применяются полимерные, синтетические материалы или алюминиевая лента. В конструкции таких труб может использоваться теплозащитная или шумопоглощающая изоляция.

Для полужестких воздуховодов характерно двухстороннее алюминиевое покрытие с внутренней прослойкой из минеральной ваты. Они имеют такой же проволочный каркас. Еще один вариант – труба, свернутая из алюминиевого штрипса. Её можно растянуть и придать необходимую конфигурацию только один раз. Хороша такая конструкция тем, что выдерживает нагрев до 700 градусов и может использоваться в системах дымоудаления.

Жесткие воздуховоды обладают гладкой внутренней поверхностью и отличаются высокими аэродинамическими характеристиками

К тому же они прочны и обеспечивают хорошую герметичность стыков, что особенно важно для вентиляции в промышленных помещениях с вредным производством. Бывают прямошовными и спирально-навивными

Материал

Как уже было сказано, для изготовления воздушных каналов используются металлические листы с различными характеристиками:

• Для относительно холодного (до 80 градусов) и сухого (не более 60% влажности) воздуха подойдут трубы из тонкого железа – 0,5-1,0 мм. Это может быть холоднокатаная оцинкованная или горячекатанная сталь.
• Для более высоких температур и показателей влажности будут уместны конструкции из нержавеющей или углеродистой стали. Толщина стенок таких воздуховодов от 1,5 до 2,0 мм.
• Если предстоит сборка системы в производственных помещениях с сильной запылённостью, а также при наличии химически агрессивных газов и паров, применяют изделия из алюминиевых сплавов, металлопласта, углеродистой стали. Конструкции вытяжной вентиляции в таких случаях должны иметь защитное покрытие.

Также встречаются пластиковые изделия (из ПВХ или полипропилена) и воздуховоды из стеклоткани.

Изоляция

В качестве защиты от выпадения конденсата либо для снижения теплоотдачи вентиляционные каналы обшивают изоляционным материалом: минеральной каменной ватой, вспененным полиэтиленом, каучуком и другими.

В жилых помещениях, особенно в детских или спальнях часто необходимо снизить шумы, свойственные работающим системам вентиляции. Для обеспечения звукоизоляции материалы, как правило, применяются аналогичные. Расчёт необходимой толщины слоя лучше поручить специалистам.

Выводы и полезное видео по теме

Крепление воздуховодов к потолочным плитам:

Изготовление хомутов для круглых воздуховодов своими руками:

Как выглядит вентиляционная магистраль в сборе:

Монтаж системы вентиляции в частном доме не требует привлечения подъемных кранов и другой спецтехники, но уже при разработке проекта необходимо учесть особенности планировки дома, расположение строительных конструкций на пути вентиляционной магистрали.

Приблизительно, «на глаз» невозможно определить длину звеньев воздуховодов и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнить расчеты, исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.

Хотите рассказать о том, как собирали вентиляционную систему в вашем доме/квартире/офисе? Владеете полезной информацией по теме статьи, которую стоит сообщить посетителям сайта? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, размещайте фото и задавайте вопросы.

• Свежие записи
  • Укладываем художественный паркет самостоятельно
  • Как лучше всего защитить стены из газоблока от разрушения в первую зиму после строительства дома
  • Арболит, он же — опилкобетон
  • Особенности звукоизоляции помещений
  • Глина с опилками – самый лучший и дешевый способ утепления бетонных стен дома
