Монтаж кабеля
Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:
- в углу оконной рамы;
- в стене на уровне пола.
Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.
Подключение F-разъёма
Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:
- срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
- аккуратное загибание проволоки на оболочку;
- снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
- накручивание F-коннектора;
- укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.
Описанный способ подключения F-разъёма является самым простым.
Схемы подключения мультисвитчей
Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:
- Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
- Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
- Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
- Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.
Если используется мультисвитч, Diseqc уже не требуется.

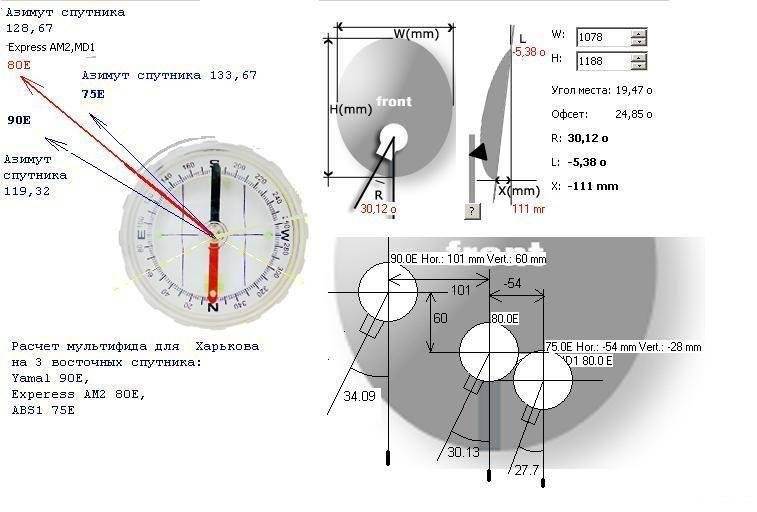

Как собрать мультифид
Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.
Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.
После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов. Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника
Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.
Подключение DiSEqC
Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:
- подсоединение кабелей к головкам;
- заведение головок на DiSEqC.
Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.
Установка спутниковой антенны
Соберите спутниковую
антенну согласно инструкции по сборке.
Прочно
закрепите опорную стойку в выбранной точке. При
установке на балконе или лоджии крепление к перегородке
осуществляется насквозь и болтами
максимально возможного
диаметра.
При установке на стене в ней сверлят отверстия и
используют
дюбеля для крепления строительных лесов или анкерные болты.
(нужно учесть что анкерный болт диаметром более 10
мм может расколоть кирпич при затяжке, поэтому применяют их
преимущественно для крепления к бетонной стене.)
Закрепите
LNB (конвертор) в конвертородержателе. Если
используете конвертор с круговой поляризацией,
(Circle- какие применяются в
НТВ
плюс и Триколор) установите конвертор разъемом вниз. Если используете
конвертор с линейной поляризацией (обычно типа Universal )
угол поворота выставляется в зависимости от координат
места приема и места положения спутника. Необходимость поворота
конвертора показана на рисунке. Величина угла поворота рассчитывается
многими программами ил приводится таблицах. (Для наших комплектов
угол поворота см. в инструкции).
Монтаж спутниковой тарелки Телекарта
В интернете полно инструкций и рекомендаций по монтажу спутниковых антенн. Правило тут одно: антенна должна быть закреплена надежно на стационарной поверхности. Поэтому не питаем иллюзий и беремся за перфоратор
Я для крепежа на стену панельного дома использовал универсальные дюбели ZUM 12х71 в комплекте с саморезами к ним с шестигранной головкой (болт) под ключ на 13 длинной 75 мм.
Участок трубы, на который крепится антенна, должен быть строго вертикален. Поэтому при монтаже кронштейна не грех воспользоваться «уровнем». Но если его нет, то подойдет и простой отвес с грузиком, если, конечно нет ветра.

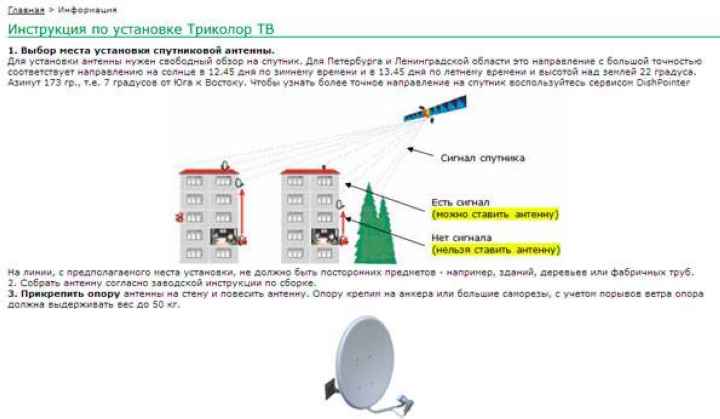

Телекарта на своем сайте выложила самую лучшую инструкцию по монтажу и настройке спутниковых антенн. Поэтому, кому в моем рассказе не хватает картинок, качаем инструкцию здесь. В ней смотрим как разделать антенный кабель и зафиксировать на концах разъемы F-типа.
После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным указанным выше. Определить направление вращения очень просто. По-умолчанию антенный кабель выходит из конвертера вертикально вниз. Нам необходимо повернуть низ конвертера в сторону Юга. В моем случае это около 30°.
Почему эту процедуру нужно выполнить «на земле»? Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.
После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.
Предварительное позиционирование спутниковой антенны Телекарта
Теперь самое время вспомнить о высоте спутника над горизонтом. В Волгограде угол-места составляет 22,1°. А так как тарелка у нас офсетная, то располагается она практически вертикально, то есть «смотрит» прямо, а не в небо. А если точнее, то вертикальный угол тарелки -1°, то есть визуально она смотрит в землю! Но не пугайтесь этого. Просто посмотрите на рисунок, как работает офсетная тарелка и все встанет на свои места.
У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя. Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по земным ориентирам направляем в сторону спутника. На этом предварительная настройка закончена и можно приступить к подключению проводов.
Настройка Телекарты
Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарты к телевизору можно через «тюльпаны» или SCART.
Включаем телевизор и ресивер. Переключаем телевизор на отображение сигнала с внешнего источника, обычно «AV». И скорее всего увидите следующее:
Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник. Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.
Когда тарелка не настроена на спутник, или как минимум настроена не идеально. То показания мощности сигнала составляют около 45%, а величина качества всего 5%.
Естественно в этот момент никаких телепередач Вы не увидите. Наша задача настроить антенну так, чтобы показания мощности составляли минимум 90%, а качество более 70%.
Скажу сразу, что устойчивое изображение Вы получите при величине качества 50% и более. Но все таки стремиться следует к более высоким значениям. Чтобы не зависеть от капризов природы, во время дождя, снега, и пр.
Этапы настройки тарелки на спутник
Настроить спутниковую антенну самостоятельно довольно просто. В большинстве ресиверов по умолчанию предусмотрена функция показа уровня сигнала (в списке каналов). То есть без использования дополнительного инструментария можно ориентироваться на данные показатели. Приемлемый уровень приёма — от 60% и выше.
Выполнение точной настройки же требует правильного выставления направления антенны. И именно с этим у большинства и возникают проблемы. К примеру, имеется дом. У него 4 угла и каждый из них отлично подходит под установку спутниковой антенны. Но оптимальный вариант всего один. «Зеркало» требуется выставить непосредственно на спутник. Для этой цели лучше всего подходит программа Satellite Antenna Alignment (для ПК на базе Windows, на Linux-дистрибутивах запускается из-под Wine). Она бесплатна для некоммерческого использования. С её помощью производится настройка азимута и угла места для монтажа антенны. Единственное, что потребуется, — это получить точные координаты текущего местоположения.
СОВЕТ. Узнать координаты можно с помощью любого смартфона, оборудованного GPS-модулем. Иной вариант — воспользоваться Google-картами, где достаточно лишь отметить своё местоположение.
Пользоваться программой предельно просто:
- запустить exe-файл (скачанный с официального сайта);
- в поле «Site Location» ввести свои текущие координаты;
- в левой части окна отобразится перечень спутников с точными координатами по азимуту и наклону.
Там же указывается информация, куда необходимо самому направлять антенну для получения максимально доступного сигнала. Если возле спутника значение отрицательное, то это означает, что он находится за линией горизонта. То есть связь с ним в данной местности — невозможна.
Далее осуществляется настройка спутниковой антенны. Рекомендуется предварительно в программе ещё зайти во вкладку «Офсетная антенна» и указать её параметры: глубина, диаметр (эти данные имеются на её упаковке или на сертификате, выдаваемом при покупке). Если ввести верные параметры, то будет показан ещё рекомендуемый наклон «зеркала» относительно поверхности земли. Это тоже необходимо для обеспечения качественного ТВ сигнала, а главное — стабильного (без прерывания вещания в непогоду).
А вот чтобы выставить правильное направление антенны, не обязательно иметь компас. В программе можно перейти на вкладку «Азимут на солнце» — там будет указано, куда необходимо повернуть «зеркало» относительно солнца. Только нужно проверить, что часы на ПК выставлены верно.
Если «тарелка» рассчитана на 3 спутника, то там приходится раздельно регулировать положение для каждого мультифида. Само «зеркало» монтируют на условно среднее значения между всеми спутниками.
В последнюю очередь производится настройка тюнера. Антенный кабель к нему подключается во вход LNB IN (через F-коннектор). С ресивера к телевизору сигнал передаётся по любому из доступных вариантов: через AV, SCART, HDMI (рекомендованный вариант соединения). Все подключения производятся при полностью обесточенном и телевизоре, и ресивере!
И о том, как настроить тюнер спутниковой антенны для просмотра ТВ-каналов самостоятельно, единой инструкции нет. Некоторые модели ресиверов (Eurosky) поддерживают только автоматический поиск и «прошивку» готовых плейлистов. Некоторые модели автоматически обновляют эти данные через интернет (при наличии подключения Ethernet).
Инструкция для «чайников»
Чтобы произвести монтаж в соответствии со всеми правилами, нужно узнать, куда его необходимо направить. Это можно сделать с помощью специального сервиса Agsat.com.ua/satdirect. На страничке нужно указать место, где находится оборудование, и выбрать спутник. После того как вы совершите это действие, на дисплее будет отображено необходимое направление.
Для того чтобы узнать координаты расположения, можно воспользоваться Интернетом или справочником. Также следует узнать данные о передатчике. Нужно верно определить углы разворотов и наклонов спутниковой антенны. Лучше для этого воспользоваться специальным программным обеспечением, так как вручную выполнить такую работу очень сложно.
Перед тем как приступать к установке оборудования, убедитесь в наличии спутникового сигнала. Антенну при этом нужно держать руками. В том случае, если никаких проблем с этим не возникло, можно переходить к монтажу кронштейна. С помощью перфоратора в стене делаются отверстия для анкеров. Их размер должен подбираться в соответствии с весом всей конструкции и материалом, из которого сделаны стены. После того как кронштейн будет закреплен, можно устанавливать саму спутниковую антенну.

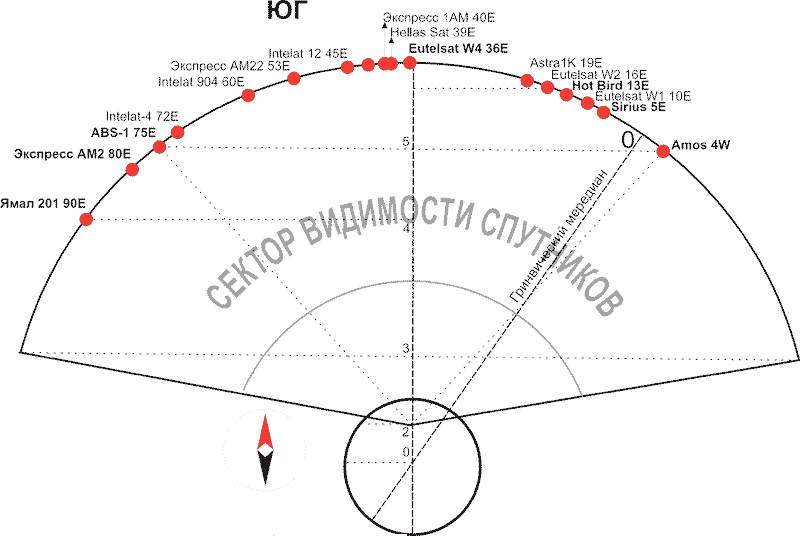

Выбор спутника
После того, как вы загорелись идеей самостоятельно приобрести спутниковую антенну, необходимо определиться с оператором спутникового телевидения, другими словами, со спутником, сигнал от которого будет принимать антенна.
Спутниковое телевидение от того и названо так, что использует систему орбитальных спутников, находящихся в космосе. Они получают сигнал от телевизионных станций, а затем транслируют его на обширные территории под собой. Спутниковые антенны принимают сигнал и отражают его на собирающую головку (конвертер), которая передаёт его дальше в ресивер (тюнер), откуда он проходит этап окончательного декодирования и попадает в телевизор в виде изображений и звука.
Становится понятно, что для приёма сигнала одной спутниковой антенны недостаточно. Для этого должна быть установлена и правильно настроена целая система из спутникового оборудования. К её рассмотрению мы приступим чуть позже, а пока вернёмся к выбору спутника.
Сегодня есть два типа спутников. Первые вещают открытые каналы, другие — закодированные. Бывает, оборудование на сателлите используют различные операторы. В этом случае придётся приобретать карту на раскодировку каждого канала отдельно.
Но чаще всего каналы собраны в пакеты, и достаточно самостоятельно приобрести одну единственную карту, чтобы получить доступ ко всем сразу.
Русскоязычные каналы транслируются с различных спутников, находящихся над разными широтами и меридианами. Чтобы принимать сигнал с определённого источника, необходимо предельно точно установить (направить) антенну на него и настроить частоту приёма. Если предпочитаемые спутники находятся недалеко друг от друга, то у вас есть все шансы принимать сигнал с них, используя всего одну спутниковую антенну.
Спутник «ЯМАЛ 201» позволяет смотреть до 30-ти русскоязычных каналов в открытом доступе. На околоземной орбите так же работает множество других аппаратов, ведущих трансляцию бесплатных каналов
Выбирая оператора спутникового телевидения, обратите внимание на Триколор-ТВ. За несколько лет работы данный оператор нарастил солидную клиентскую базу, что является прямым доказательством высокого качества предоставляемых им услуг. Кроме него, можно посоветовать НТВ-Плюс (с обширным перечнем каналов) и Радугу-ТВ
Кроме него, можно посоветовать НТВ-Плюс (с обширным перечнем каналов) и Радугу-ТВ.
Самостоятельно найти список спутников с бесплатным вещанием можно на сайте Frocus.net, с платным — на официальных сайтах вышеперечисленных операторов.
Выбирая спутник, уточняйте, будет ли у вас возможность направить на него свою спутниковую антенну. В том случае, если на пути сигнала окажутся объекты, создающие помехи (другой дом, ЛЭП, деревья и т.д.), рассмотрите вариант установки «тарелки» на крыше
Ну а если и это окажется невозможным, вам придётся обратить своё внимание на спутник, находящейся в предполагаемой зоне видимости антенны
Почему бывает плохое вещание, как настроить его самостоятельно?
Рассмотрим, что делать, если качество сигнала слабое и как повысить его самостоятельно. Для повышения качество сигнала следует выявить причину слабого сигнала.
- Погодные условия. Если на улице идет дождь, сильный ветер или метель, сила и уровень сигнала становится значительно хуже. Для решения этой проблемы, необходимо дождаться улучшения погодных условий.
- Антенна. Качество и сила сигнала может значительно упасть, если тарелка сменила место положения и настройки антенны при этом тоже изменились. Это случается, если слабо зафиксировали ее, подул сильный ветер и она сместилась. Нужно вернуть тарелку в изначальное место положение, при этом следите за уровнем сигнала на телевизоре.
Также вовремя зимы на тарелке может образоваться слой льда, это напрямую влияет на силу и сигнал. Следует аккуратно удалить корку льда, при этом не повредив конвертер и не сдвинуть тарелку с изначального местоположения.
Конвертер. Это устройство принимает сигнал, обрабатывает его и передает на ресивер. Если он вышел из строя или поврежден, у вас заметно упадет уровень сигнала. Такая проблема бывает очень редко, но исключать ее не стоит.
Кабель. Если уровень сигнала и сила упали, возможно у вас поврежден кабель. Необходимо проверить его на наличие внешних и внутренних дефектов. В случае обнаружения внешнего повреждения кабеля, следует обрезать место дефекта, и соединить кабель между собой при помощи штекера. Обмотайте кабель изо лентой. Также не рекомендуется прокладывать кабель вблизи розеток и проводки, минимальное расстояние должно быть от 15 см.
Лучше всего посмотрите рекомендуемый диаметр на сайте лингсате, там найдете рекомендуемый размер спутника для определенной местности.
Теперь нечто не потревожит вас вовремя приятного вечера в компании любимых телепередач. Вы сможете самостоятельно выявить причину слабого сигнала и устранить ее. Желаем вам приятного просмотра!
Как обновить «Триколор»: некоторые нюансы
В процессе работы ресивер спутникового оператора должен получать файлы обновлений. Это необходимо для того, чтобы система функционировала стабильно и дарила пользователю высокое качество картинки.
Когда появится очередное обновление, соответствующая информация высветится на экране телевизора. Владельцу оборудования потребуется лишь подтвердить действие, после чего запустится процесс установки актуальной версии прошивки. Затем приемник перезагрузится.
Если сообщения с доступными обновлениями долго не появлялись, рекомендуется выполнить несколько шагов:
- Выключить ресивер и телевизор.
- Запустить инфо-канал 333.
- Когда на экране появится команда «Обновление ПО», подтвердить ее выполнение.
- Дождаться окончания загрузки.
- Перезагрузить устройство.
- Перейти в меню просмотра каналов.
- Подтвердить действие после появления на экране сообщения «Необходимо обновить модуль ПО».
- Переключиться на информационный канал.
Сам процесс обновления должен занимать не более 10 минут. Но если дома стоит устаревшее оборудование, то может потребоваться значительно больше времени. Также немаловажную роль в быстрой загрузке играет скорость интернета.
Работа с меню
Примерный вид меню сводится к перечню пунктов: «Настройка», «Антенна», «Поиск каналов». Вам необходимо самостоятельно найти в конфигурации такие опции, как LNB, DISEqC, «0/12V», «Вспышка тона», «Позиционер». Обязательно проверьте следующие пункты:
- Есть ли обмен сигналом с правильным спутником?
- Выясните, хорошо ли заданы настройки спутниковой головки:
- для C-Band (LNB, частота 5150).
- для круговой головки – круговая LNB 10750.
- для линейной… – универсальная 9750/10600.
Как правило, такая информация есть в примечаниях инструкции головки спутника. После этого найдите в меню и установите DISEqC для нужного спутника. Вам лучше запомнить или записать, какие выходы соответствуют определённой антенне.
А также отнеситесь с вниманием к другим настройкам:
Как добавить канал
Выполните сканирование передатчика на нужном спутнике в ресивере.
Чтобы определить настройки транспондера определите и просмотрите канал для вещания спутника. Просмотрите установки в перечне транспондеров.
Чтобы произвести установки:
- Зайдите в список настроек для СНГ/России.
- Выберите спутники Ямал, Амос, Сириус, Хотбёрд, АБС1.
- Если список не содержит нужных вам каналов, в интернет-поиске введите:
Нужная вам информация будет присутствовать в списке параметров спутника.

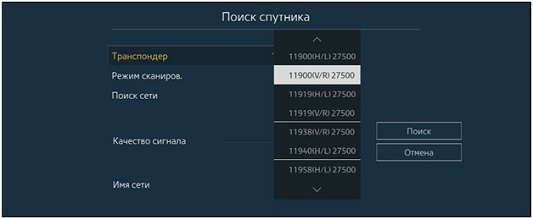

Сканирование транспондера
Данные, которые поступают с транспондеров, нужны для получения данных с телеканалов. Необходимо сканировать сигнал с транспондеров, чтобы список нужных каналов стал актуальным. Опции транспондера вы можете найти там же, где и меню его выбора.
Строки поиска на свойствах телеканалов и радио указывают на способ поиска:
- Выбор типа каналов.
Здесь выбираются каналы по типу вещания, например:
- TV Only – только телевидение;
- или TV and Radio – для ТВ и Радио.
- Способ поиска.
Опции каналов по типу шифрования – например, All – искать все каналы, в том числе декодированные или закрытые. Или же Free to Air – только не закодированные каналы.
- Разновидность поиска:
- Найти транспондер.
- Сетевой поиск – сеть транспондеров для отдельного спутника.
- Поиск каналов спутника. Строка, условия которой зависят от выбранного типа подвеса. Здесь можно выбрать антенну с мотоподвесом или же спутниковую антенну. Если выбран уловитель с мотоподвесом на основе принципа USALS – ресивер сможет двигать антенну, если им присвоена позиция.
Подключение к телевизору
Подключить тюнер можно к любому из телевизоров, для этого на задней панели ресивера размещен ряд специальных входов:
- вход для антенного кабеля;
- тюльпаны;
- скарт или разъем HDMI.
Как подключить, выбирается либо по возможностям телевизора (все зависит от его модели), либо по желаемому качеству воспроизведения.
Подключение через HDMI считается самым лучшим, качество изображения будет на самом высоком уровне. Далее, исходя из этого критерия, следует подключение с помощью за ним тюльпаны. И на самом последнем месте по качеству оказывается антенный выход.
Только очень старые модели телевизоров имеют один антенный выход без наличия дополнительных, перечисленных выше. Новые модели телевизоров имеют как минимум два способа подключения из вышеперечисленных, а чаще всего – все четыре.Но если случилось так, что в телевизоре нет других разъемов, кроме антенного, то нужен будет антенный кабель со специальными разъемами, который называются “мама антенный” и “папа антенный”. Эти разъемы просто накручиваются на концы кабеля и “мама” соединяется с тюнером, а “папа”, соответственно, – с телевизором.
Все остальные подключения происходят при помощи соединительного кабеля с соответствующими разъемами. Такие кабели могут быть в комплекте с телевизором или спутниковой антенной, а также их можно приобрести в любом магазине электроники.
Что входит в комплект для спутникового телевидения?
Приобрести комплект для установки спутникового телевидения сегодня может каждый человек. Стандартный и самый оптимальный комплект будет стоить от 50 до 80 долларов США. Обычно в комплект входит такой перечень:
- Тюнер, или ресивер, еще его называют приемником. Это самая дорогостоящая деталь в комплекте для установки, и выбирать его нужно очень внимательно, так как от него зависит качество видеотрансляции. Лучше выбирать трансляцию в формате mpeg4, но и mpeg2 тоже подойдет. Как установить его, и о том, как самостоятельно настроить спутниковые каналы на тюнере, будет рассказано ниже.
- Антенна. Необходима для того, чтобы принять сигнал. Может быть диаметром от 70 сантиметров до 1,2 метра.
- Головка, или конвертер. Их может быть сразу несколько, но более распространены модели с тремя головками. Каждая из них ведет прием от какого-то одного спутника.
- Мультифид. Так называется специальное крепление для головки. В стандартном комплекте их прилагается 2.
- Дисек. Он переключает конвертеры.
- Телевизионный кабель. Должен иметь сопротивление 75 Ом и длину от 3 до 5 метров, с небольшим запасом.
- F-коннекторы. Предназначены для соединения деталей комплекта. Для спутниковой антенны с тремя конвертерами предоставляется 8 таких штекеров.
- Кронштейн и дюбели (анкеры) для крепления антенны.
Перед тем как самостоятельно настроить каналы на тюнере спутниковой антенны, следует разобраться, как правильно установить и настроить саму антенну.
Оборудование
Сегодня весь комплект для подключения стоит в пределах 2800-4500 рублей. В него входят:
- Ресивер (тюнер). Простым языком это приёмник. Из всего комплекта он стоит дороже всего. Выбирая его будьте серьёзны, ведь трансляция каналов происходит в форматах mpeg 2 и mpeg4. Второй лучше.
- Антенна. Преобразует приёмный луч в фокус. Именно он принимает импульс.
- Конвертерные крепления – 2 штуки.
- Дисек – его задача переключать между конвертерами. Тюнер в одно время принимает импульс исключительно с одного конвертера, он необходим если более двух спутников.
- Специальный кабель.
- F коннекторы.
- Крепёжный кронштейн.
Инструменты которые помогут настроить антенну:
- Удлинитель (желательно на 3 розетки);
- Перфоратор или дрель;
- Ключи для закрутки гаек на 13 и на 10;
- Крестовидная отвёртка;
- Молоток;
- Изолента.
Что и как будем смотреть?
В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.
Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:
- Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
- Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
- Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
- Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.
