О преимуществах КНС
Безусловно, далеко не всегда целесообразно устанавливать канализационную насосную станцию. Если у вас есть нормальная центральная канализация, то особого смысла в данной покупке точно нет. Тем не менее большинство частных секторов нуждаются в КНС. И это очевидный факт. Давайте рассмотрим основные достоинства, которыми обладает канализационная станция. Во-первых, такого рода сооружение весьма эффективно экономит жилую площадь, так как оборудование располагается на улице. Еще один большой плюс заключается в полной автоматизации процесса. После того как вы выполните строительство канализационной насосной станции, то сможете почти забыть о данном сооружении. Конечно, установка нуждается в периодическом обслуживании
КНС совершенно безвредна для окружающей среды, что немаловажно, особенно если устройство устанавливается на промышленном участке. Некоторые модели имеют очистные фильтры, так что сточные воды могут отправляться прямиком в грунт
Как установить КНС своими руками: пошаговая инструкция
Монтаж канализационной станции – это компетенция специалистов, поскольку без опыта и навыков сложно придерживаться всех тонкостей процесса. Существуют высокие требования к точности при проведении работ и последовательности.
В противном случае есть риски повреждение резервуара или труб. В некоторых случаях владельцы участков решаются на самостоятельную установку. Предлагаем рассмотреть инструкцию по монтажу КНС, которая поможет вам определиться с последовательностью работ.
- Для начала необходимо определить место, где будет установлена канализационная станция. Существуют четкие требования к размещению станций и сопутствующие условия, которые нельзя игнорировать. По стандартам, резервуар можно вкапывать в землю на расстоянии 20 м от дома. Локация под монтаж резервуара – это небольшая возвышенность, где не будут скапливаться грунтовые воды.
- Яма под резервуар должна быть подходящего диаметра. Подберите самое удобное место, к которому легко подобраться для дальнейшего обслуживания насоса.
- Нужно выбрать фундамент для установки канализационной насосной станции. При оценке грунта учитывают его водность. Если он пересушен, подходит вариант создания опалубки с заливкой бетона. Если потенциальное место установки канализационной станции подвергается постоянному воздействию грунтовых вод, для защиты лучше установить железобетонную плиту.
- В случае с бетонным основанием, оно должно обязательно быть горизонтальным. Далее переходим к установке емкости насосной станции. Устанавливаем её на фундамент, крепим и подключаем к системе канализации дома.
- Вокруг резервуара засыпаем мелким грунтом, диаметр фракции которого не превышает 32 миллиметра. Чтобы грунт усаживался, после каждой засыпки его заливают водой и утрамбовывают.
- После монтажа КНС необходимо закрепить все насосы, датчики, другие комплектующие.
Специалисты советуют использовать системы оповещения КНС, которые сигнализирует об аварийном состоянии канализационной станции и сопутствующих неисправностях.
Как установить КНС
Для начала доставляем необходимые для монтажа материалы и инструменты на место установки. Начинаем копать котлован под КНС и…

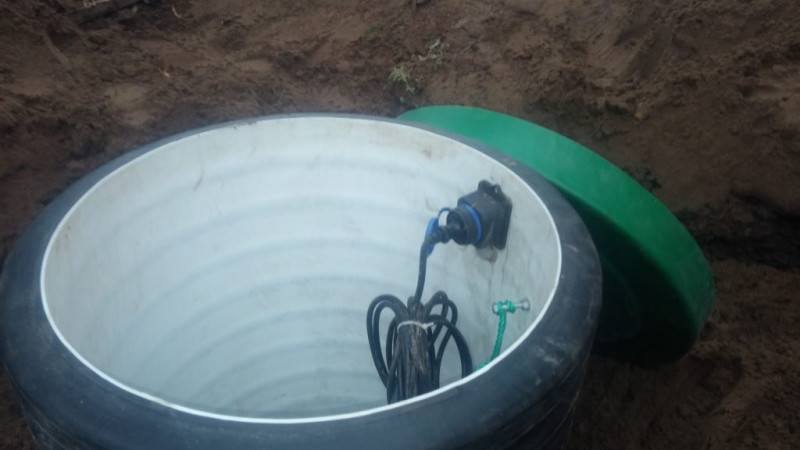

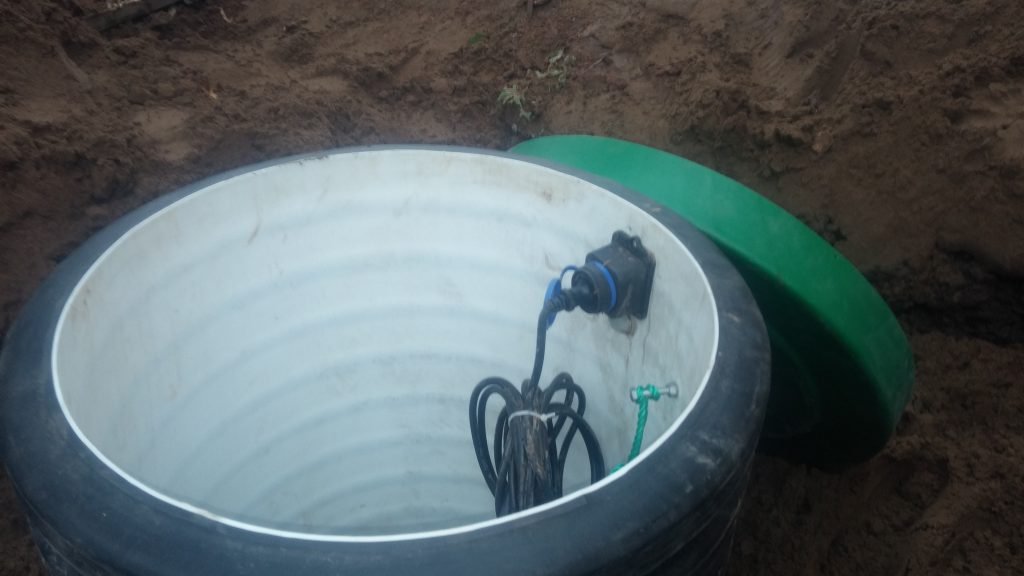

Параллельно устанавливаем внутри тубы розетку для подачи питания на фекальный насос. Перкой сверлится отверстие и продевается кабель в гофре. Кабель монтируется к розетке, а розетка привинчивается на саморезы к стенкам тубы.

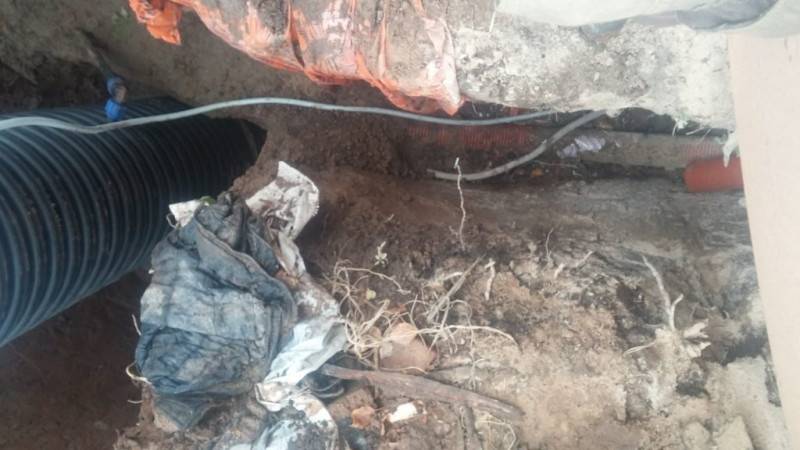

Отводящая труба уже в траншее и выведена в центральную канализацию, оставалось соединить ее со станцией. Копаем котлован для установки канализационной насосной санции.

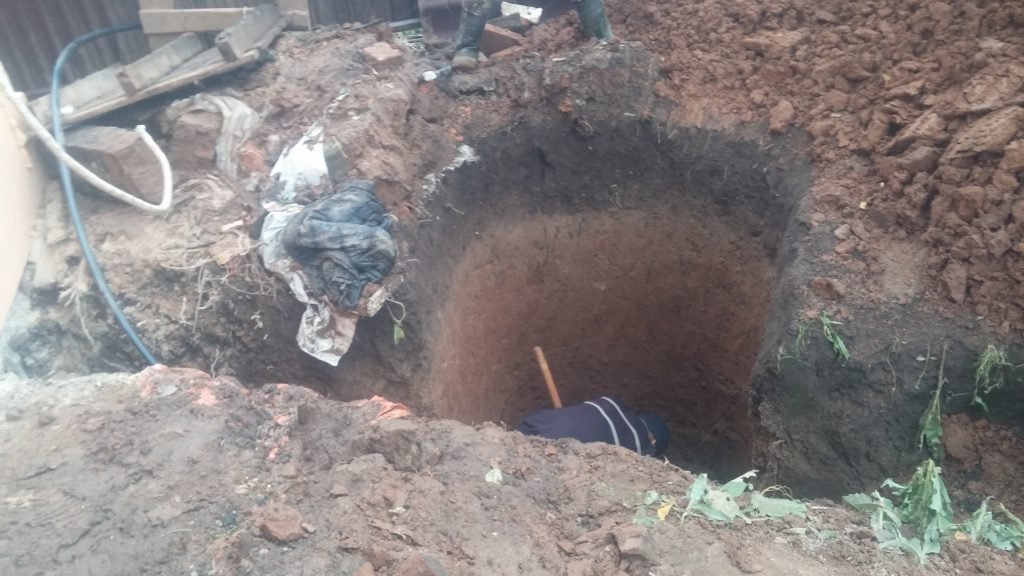

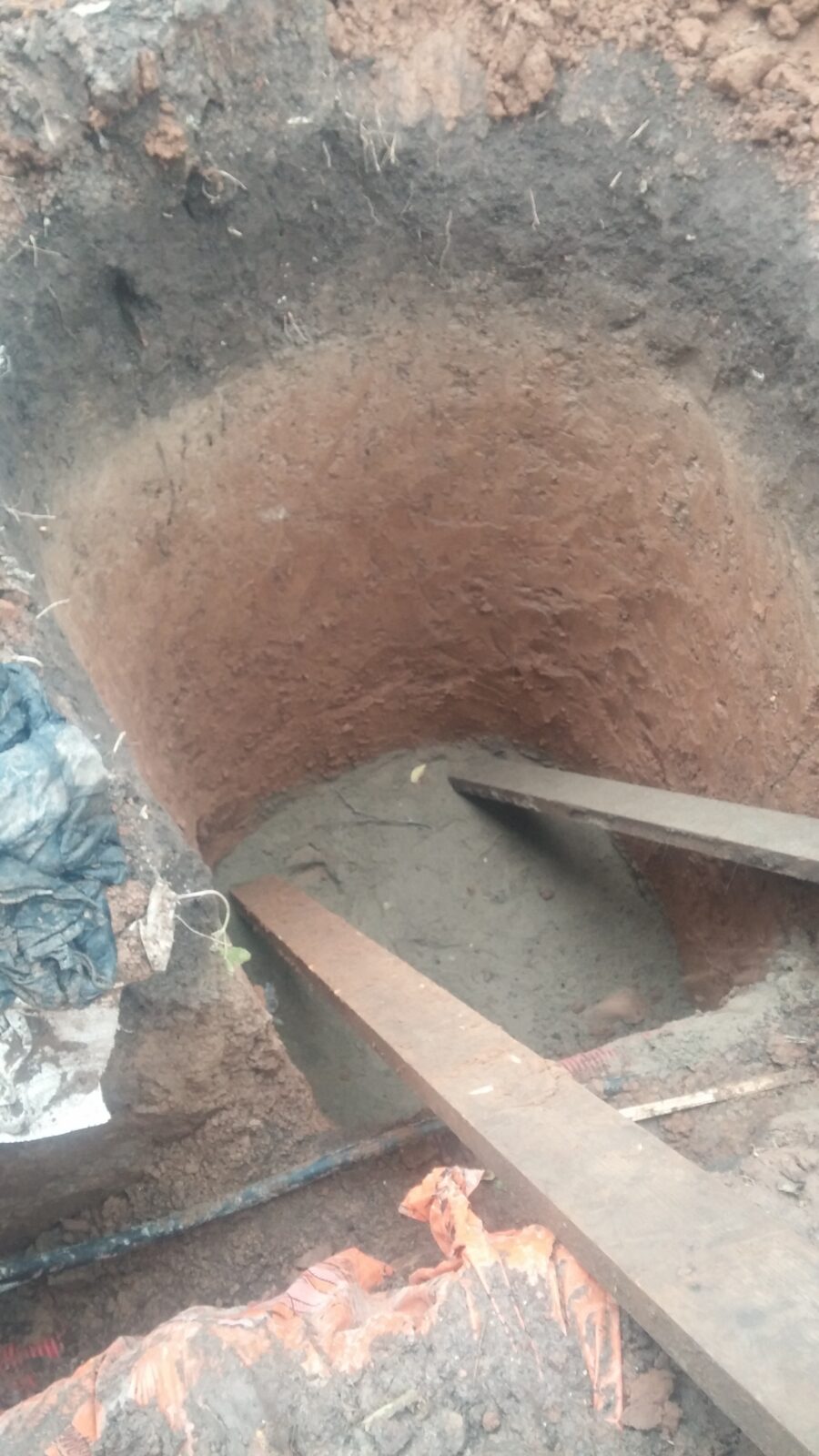

Когда котлован выкопан до необходимой глубины, в нашем случае это 225 см, делаем песчаную подушку и выравниваем дно котлована. Закладываем направляющие для опускания жб плиты.

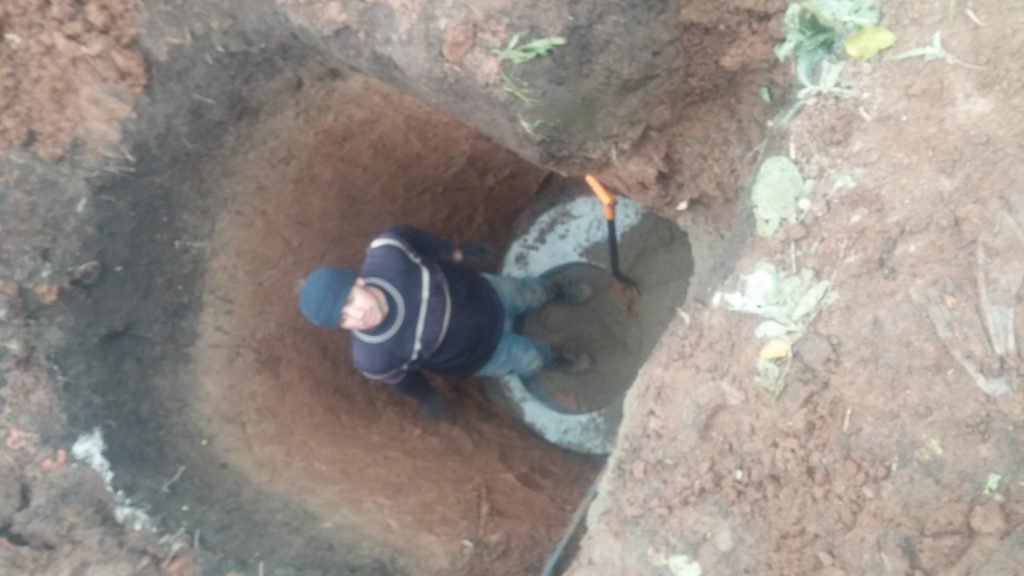

К этому времени нам подвозят железобетонную плиту, с помощью которой мы заякорим наш ашгрегат. Так как во двор кран-борт заехать физически не мог, плиту мы транспортировали вручную метров так 30.
Железобетонная плита на месте, можно начинать опускать тубу в котлован.
Хороша туба еще тем, что она легкая так как состоит только из пластика, мы легко опустили ее и установили на место. Далее с помощью троса туба была надежно закреплена к жб плите. Теперь можно заводить отводящую трубу (ПНД 32) и начинать закапывать.
Закапывается туба конечно же песком, чтобы засыпка была плотной. Укладывается электрический кабель в траншее.

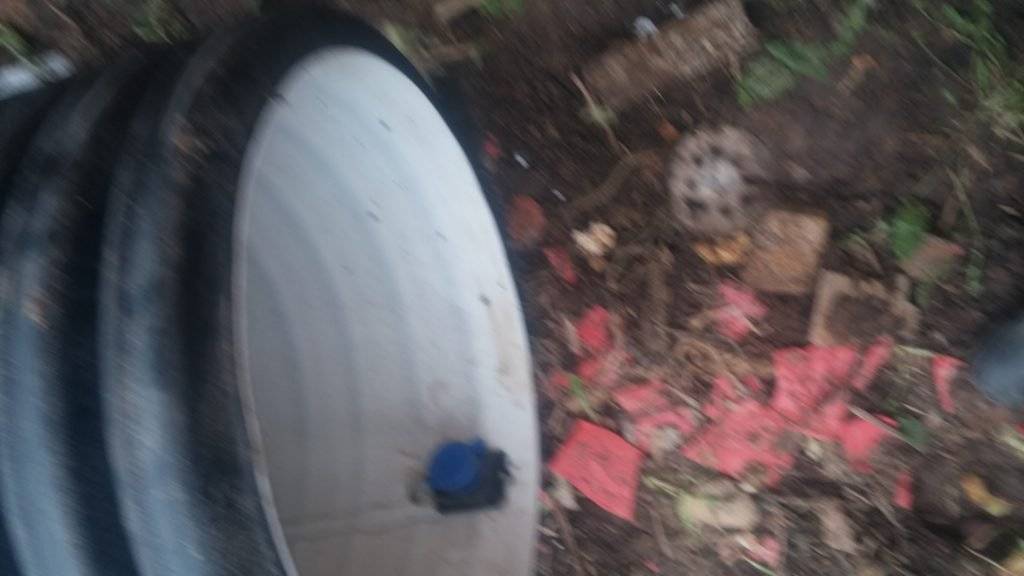

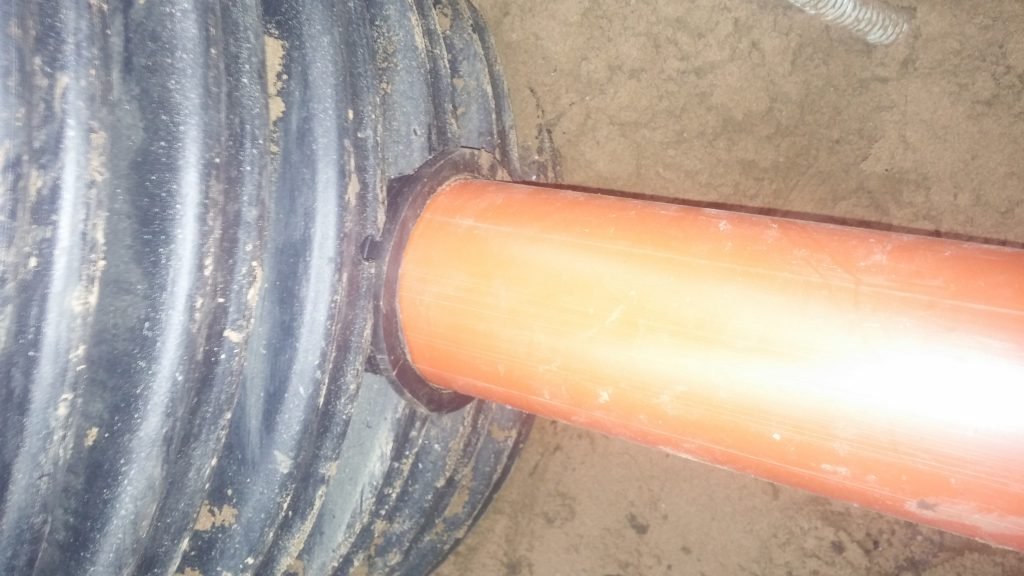

Для врезки подводящей канализационной трубы в корпус станции понадобился для сверления отверстия под лезвие лобзика и сам . Был вырезан круг и заведена с резиновым уплотнением.
Осталось только закопать…
откачал приходящие стоки.

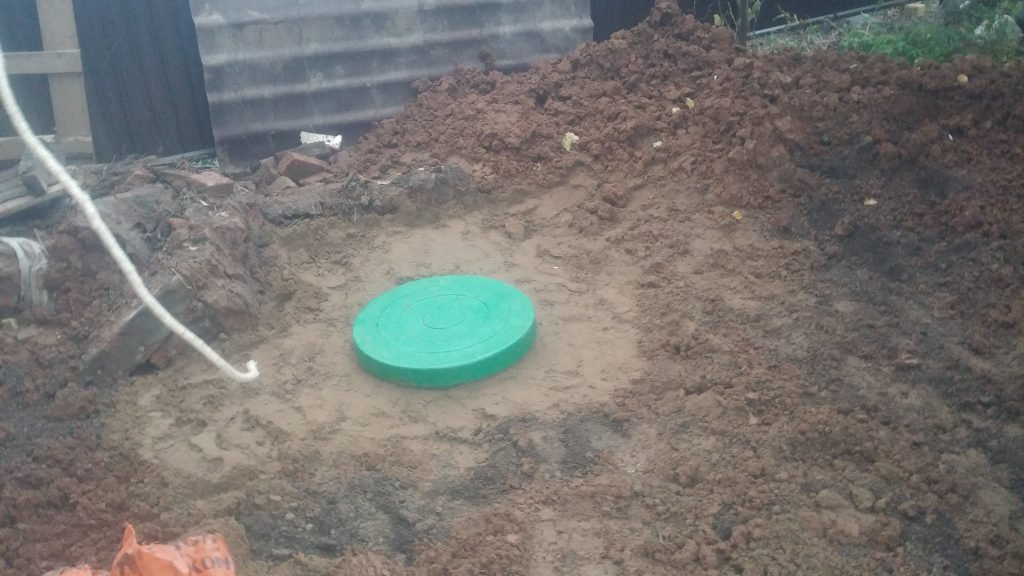

КНС закрытая крышкой.
Отводящая труба ПНД 32 в доме заведена в 50 канализационную серую трубу через переходную резинку, обеспечивающую надежное крепление и герметичность.
В целом заказчик оказался доволен проделанной работе, и пообещал рекомендовать нас своим друзьям.
Мы предлагаем профессиональный и квалифицированный монтаж подземного оборудования, в том числе различных видов КНС: из стеклопластика, из полипропилена, из полиэтилена
. Общая глубина изделия может достигать 7-ми метров. А диаметр – двух метров. Сложность работ зависит от состава грунта и уровня грунтовых вод. В целом, данные работы относятся к опасным и требуют специального инструмента, спец техники и дополнительного оборудования. Как правило, для монтажа КНС глубиной до 3,5м используются экскаваторы-погрузчики JCB 4CX. А для работ на большой глубине используются большие колесные или гусеничные экскаваторы JCB JS160. При высоком уровне грунтовых вод производится локальное водопонижение иглофильтрами.
Перед выполнением работ необходимо произвести все необходимые изыскательские работы
: инженерное бурение, проба грунта, определение появившегося уровня и установившегося уровня подземных вод. После этого составляется проект производства работ с привязками к недвижимым объектам, в том числе горизонтальные и вертикальные разрезы оборудования на местнотси. Перед началом работ подписывается договор монтажных работ с графиком производства работ. Площадка должна быть готова для выполнения монтажа и должны быть подписаны все необходимые акты допуска. Сразу после окончания работ и пуско-наладки мы подписываем с заказчиком акт приемки-передачи оборудования и работ. С этого момента начинаются гарантийные обязательства на выполненные работы.
Grundfos
Комплектные системы и их возможности

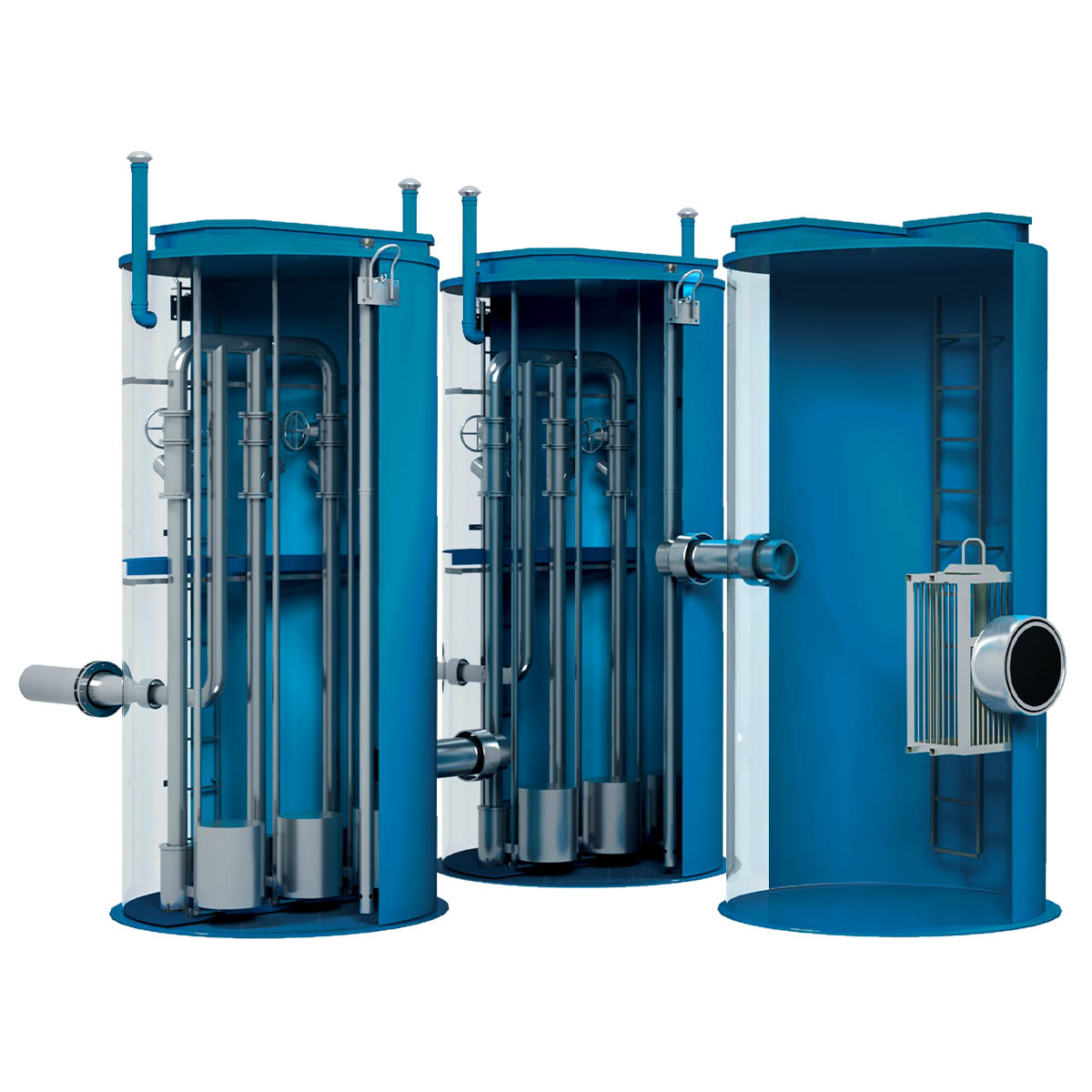

Integra. Модели с сухими насосами в объединенном резервуаре из стеклопластика диаметром 2,2 или 3 м и высотой до 6 м. Для объектов, на которых перекачивающие станции эксплуатируется в непрерывном режиме и ее остановка критична.
С мокрым колодцем. Система с внутренней площадкой для обслуживания или без нее, укомплектованная погружными насосами. Резервуар может иметь диаметр от 1 до 3 м и высоту до 12 м. Для перекачки любых типов стоков, за исключением агрессивных сред.
С мокрым колодцем и павильоном для обслуживания. Аналогичный предыдущему вариант из емкости диаметром 1,4-3 м и высотой до 12 м с установленным над ним помещением 2,5×2,5 или 3,3×3,3 м с подъемным оборудованием для обслуживания станции.
Все вышеперечисленное комплектуется фирменными насосами серий S, SE, SL, SEG.
Pust. Цилиндрические резервуары диаметром до 1 м и высотой до 4 м из полиэтилена с конусообразным дном, препятствующим всплытию емкости. Можно установить до 2 насосов (их нужно заказывать отдельно).
Sololift2. Малогабаритные канализационные насосные установки в виде герметичной пластиковой емкости и насосом в сухом исполнении. Оборудованы автоматикой и обратным клапаном. Предназначены для откачки хозяйственно-бытовых стоков в частных домах.
Multilift. Аналог Sololift2, но больших размеров и производительности. Поставляются с обратным клапаном или без него.
География поставки: дилеры представлены в крупных городах России
| Комплектные станции из стеклопластика | Комплектные станции из полиэтилена | Системы Sololift2 | Системы Multilift | |
|---|---|---|---|---|
| Особенности | Применяются в составе хоз.-бытовой канализации, для дренажа и водоотведения. Имеют компактные размеры и среднюю производительность. | Маломощные системы для использования в частном доме при отводе хозяйственно-бытовых стоков из подвала. | ||
| Размеры корпуса, м | Диаметр: 1Высота: 3, 3.5, 4, 4.5, 5 | Диаметр: 0.4, 0.6, 0.8, 1.Высота: 2, 2.5, 3. | сопоставим с размером сливного бачка унитаза | 0,51×0,42×0,37-0,74×0,445×0,523 |
| Материал корпуса | стеклопластик | полиэтилен | ||
| Расход, м³/ч | не комплектуются насосами, подбираются индивидуально | 2-3,4 | 10-17 | |
| Напор, м | 5,5-8,5 | 8,3-20,8 | ||
| Количество насосов, шт. | 1 или 2 | 1 | ||
| Цена, руб. | 497 700 — 788 870 | 60 400 — 621 900 | 20 250 — 30 690 | 108 350 — 281 550 |
Посмотреть обзор на Sololift2 от девушки с большими глазами:
Классификация канализационных станций
Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.
Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.
По типу установки:
- Вертикальные.
- Горизонтальные.
- С самовсасывающими насосами.
Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.
Галерея изображений
Фото из
Разместить мини-КНС можно даже в углу санузла. Он издает минимум шума и имеет эстетичный корпус
Когда вентили и расходометры расположены в отдельном сухом помещении, их обслуживание становится безопасным и комфортным
Выбор канализационной системы с самовсасывающими насосами зачастую зависит от имеющегося бюджета, ведь счет идет на тысячи долларов
КНС с исключительно вертикальными емкостями используются преимущественно в частных домах
Мини-КНС для внутридомовой установки
КНС с отдельно расположенной запорной арматурой
КНС с самовсасывающими насосами
Внешняя вертикальная КНС для дома
По типу расположения относительно земли:
- Заглубленные.
- Наземные.
- Частично заглубленные.
Резервуар КНС с датчиками, насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.
По схеме управления оборудованием:
- С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
- Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
- Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.
КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.
По характеру канализационных стоков:
- Для хозяйственно-бытовых стоков.
- Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
- Для ливневых сетей. Оборудуются дополнительными системами очистки.
- Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.
При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.
Что такое КНС?
КНС или канализационная станция, это устройство для принудительного удаления твердых и жидких стоков. Такие устройства чаще всего используются в промышленных целях.
Но существует целый ряд КНС, специально разработанных для эксплуатации в бытовых условиях. Их устанавливают обычно в частных домовладениях с автономной канализацией или там, где необходимо обеспечить транспортировку отходов к стояку централизованной канализационной системы.
Станция для поверхностной установки
Оборудование надземной насосных пунктов
Условия эксплуатации поверхностных насосных станций
Насосные станции для подземных коммуникаций
Обустройство подземного насосного пункта
Мини насосная станция в подвале частного дома
Канализационная мини установка для оборудования унитаза
Канализационная станция под кухонной мойкой
Модели бытовых КНС могут заметно различаться по внешнему виду, но их устройство и принцип работы довольно похожи. Такие конструкции представляют собой герметичную емкость, предназначенную для сбора отходов.
Высокая степень герметичности накопителя — важное требование, позволяющее защитить грунтовые воды от загрязнения стоками. Здесь предусмотрена система патрубков, а также специальный насос, разработанный для перекачивания фекальных масс
Работает канализационная насосная станция следующим образом. Стоки поступают в емкость-накопитель. С помощью канализационного насоса сточные воды, включающие твердые накопления, по трубам перемещаются для дальнейшей утилизации, например, в стояк центральной канализации, в бак машины-ассенизатора и т.п.

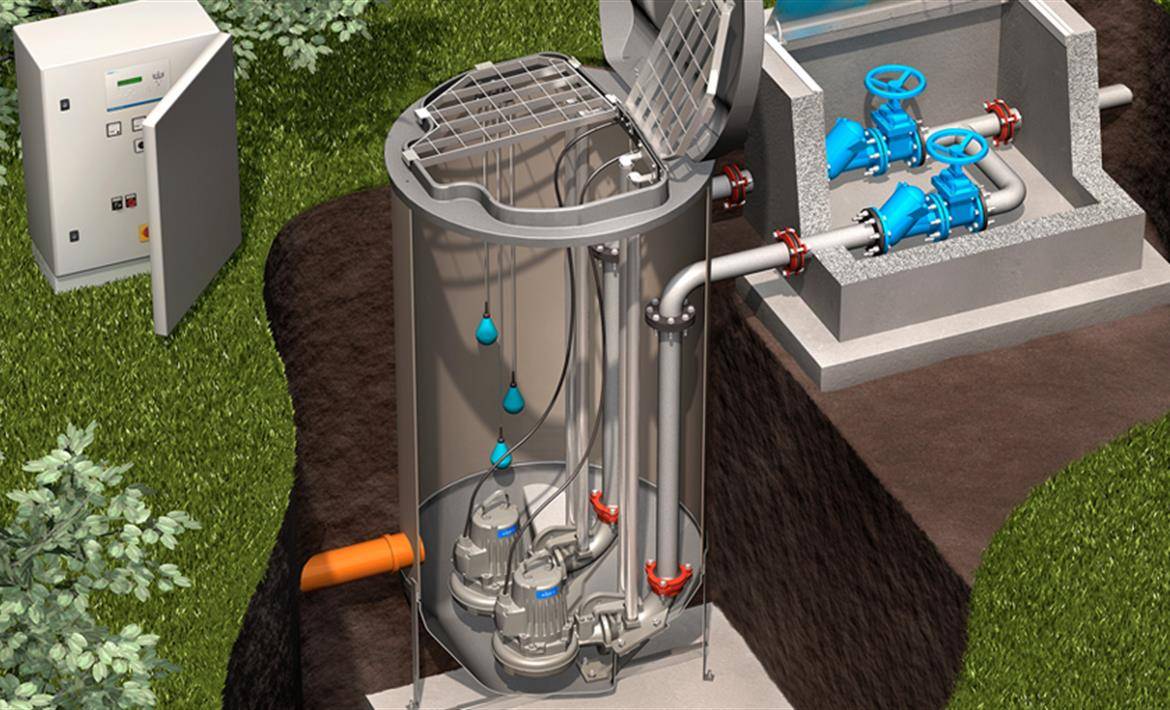

На этой схеме наглядно представлено устройство небольшой бытовой канализационной насосной станции, которую можно подключить непосредственно к унитазу
КНС комплектуются насосами различного типа, в числе которых есть и погружные, и поверхностные консольные или самовсасывающие.
Погружные, как понятно из названия, опускают внутрь емкости с нечистотами. Обычно это очень прочные агрегаты, способные длительное время работать в агрессивной среде. Для таких насосов не нужно обустраивать место на поверхности, как не нужны и дополнительные трубы для их подключения к системе.
Но техническое обслуживание погружного насоса может быть несколько затруднено. Агрегат охлаждается жидкостью, в которой он находится, в ремонте и в ТО такие устройства нуждаются не часто. Более того, погружные модели канализационных насосов могут работать даже в очень холодной среде. Для них считается допустимой так называемая сухая установка.
Насосы с измельчителем используют в канализационных станциях, чтобы облегчить продвижение стоков по системе, сделав их состав более однородным
Самовсасывающие насосы имеют широкий просвет для прохождения перекачиваемой среды, они рекомендованы к использованию с существенно загрязненными стоками. Электродвигатель с фланцевым креплением заметно облегчает эксплуатацию и обслуживание устройств этого типа.
Некоторые виды канализационных насосов снабжены специальным нагревательным элементом. Это позволяет использовать их даже при температуре ниже нуля.
Консольные насосы используют в основном для промышленных очистных установок. Для монтажа такого устройства необходим отдельностоящий фундамент. Консольные канализационные насосы считаются исключительно надежными и удобными, но их монтаж и подключение лучше доверить опытному специалисту.
В бытовых КНС может использоваться один или два насоса, все зависит от конкретной ситуации. Если необходимо измельчить твердые фракции отходов, используют насосы с режущим механизмом.
При этом следует понимать, что такой механизм не является всеядной мясорубкой. Случайно оброненный в слив кусок ветоши может привести к серьезному засору и даже к поломке насоса.

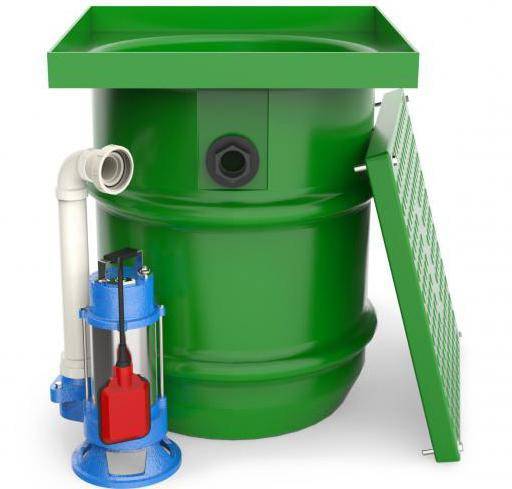

Отдельного внимания заслуживают так называемые мини КНС — это насосные станции относительно небольшого размера, предназначенные для подключения только к одному объекту, обычно к унитазу. Они представляют собой комплекс из небольшого бака-накопителя и насоса с режущим механизмом. Такие канализационные станции устанавливают обычно непосредственно под унитазом.
Канализационная установка на два подключения
Сфера использования насосной установки в канализации
Место расположения канализационной установки
Монтаж насосной станции в отдельном помещении
Когда используется насос
Насосная установка для канализации нужна для отведения стоков под давлением. Она используется в системах, расположенных ниже уровня укладки коллектора. Такие ситуации возникают, если здание находится в низине, на сложном участке рельефа или при передаче стоков через какие-либо сооружения. Например, когда линия пересекает автостраду, а использовать горизонтальное бурение невозможно. Приходится делать вертикальный портал, обходящий дорожное полотно сверху. Подача стоков по вертикальному трубопроводу возможна с помощью специального оборудования — грязевого насоса.
Базовая конструкция систем водоотведения основана на самостоятельном перемещении стоков под действием силы тяжести. Самотечные сети дешевы, не требуют использования электроприборов. Однако, для их работы требуется обеспечить перепад высот между начальной и конечной точками. Это не всегда возможно, мешают особенности рельефа, ранее уложенные коммуникации или другие препятствия. Установка канализационного насоса позволяет организовать подачу стоков под давлением в резервуар, расположенный на верхней точке, откуда жидкость может перемещаться самотеком.
Монтаж канализационного насоса необходим в следующих случаях:
- расположение дома в низине, складке рельефа;
- необходимость передачи стоков из подвального помещения или с участков, расположенных ниже, чем уличная сеть водоотведения;
- обход автомобильных дорог, зоны отчуждения электрических кабелей или проводов связи, газовых коммуникаций;
- трассировка линии на склоне холма, необходимость подъема стоков на более высокую точку;
- водоотведение из промышленных установок или ливневых систем.
Кроме этих случаев, насосные станции часто применяют для отведения стоков из квартир, где делается реконструкция, перепланировка или ремонт. Кроме этого, насос часто используют в помещениях, где монтаж канализации выполнен с ошибками и нарушениями технологии. Для этого требуется установка напорных трубопроводов, способных выдержать рабочее давление насоса. Принцип работы канализационной установки заключается в повышении давления в трубопроводе. Стоки получают возможность перемещения внутри вертикальной или наклонной трубы в направлении от нижней точки к высшей. Для исключения засоров в напорном трубопроводе некоторые модели снабжаются измельчителями. Они перемалывают крупные включения, органику или посторонние предметы, создавая однородную взвесь.
Вентиляция канализации
Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.
Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя
Вентиляцию также необходимо рассчитывать, и при этом важно учесть:
Вентиляцию также необходимо рассчитывать, и при этом важно учесть:
Вентиляцию также необходимо рассчитывать, и при этом важно учесть:
- излучение оборудования (тепловое);
- объем резервуара;
- уровень влажности, ведь она может повлиять на работу оборудования и электроники.
Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.
Где установить?
Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.
Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.
Монтаж бытовой КНС
Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.
- Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
- Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
- На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
- Корпус КНС необходимо прикрепить к плите.
- Потом следует подключить трубы входа и выхода.
- После завершения всех работ пространство между котлованом и станцией засыпают песком.
Производить пуск и наладку нужно только с участием компании-продавца.
Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации
Основными пунктами в обслуживании являются:
Основными пунктами в обслуживании являются:
- Регулярные плановые осмотры состояния корпусов и оборудования.
- Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
- Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
- Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.
Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?
Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.
Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.
Такие станции имеют три выхода для подключения разных стоков:
Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.
Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.
Типы и виды, особенности подключения
Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.
Поверхностные и погружные
Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д. Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.
Схема водоснабжения частного дома с насосной станцией с поверхностным насосом
При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.
Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.
Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м
Тихие и шумные
Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.
- Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
- Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.
Инструкция по монтажу канализационной станции
Начинают с установки накопительной емкости, придерживаясь такой последовательности:
- Выбирают место, желательно на возвышенности, чтобы не подтапливали почвенные воды. По требованиям СНиП расстояние от жилого дома — не менее 20 м. Копают траншею размерами на 20 см больше резервуара со всех сторон. Глубина должна быть такой, чтобы горловина возвышалась над поверхностью земли. Даже если работает экскаватор, окончательную зачистку проводят лопатой.
- В сухом грунте делают заливку из 30 см бетона. В ней предусматривают анкеры для фиксации пластикового резервуара емкости. Их делают длиной 20 см, нижнюю часть изгибают. На влажную почву укладывают бетонную плиту. В обоих случаях добиваются горизонтальности фундамента.
- Устанавливают резервуар, фиксируют. Вертикальные емкости заливают по кругу бетоном на 15 см выше нижнего ребра жесткости. Подключают трубу сливной канализации.
- Засыпают бак вокруг стенок грунтом. Каждый слой — не более 0,5 м. Его поливают водой и трамбуют.
Внутри емкости устанавливают оборудование. Монтируют поплавковые датчики. Первый располагают на высоте 20-30 см от дна, остальные — через каждые 1,5 м выше. Подводят кабель, устраивают заземление, подключают к электропитанию.
Установка канализационного насоса на унитаз.
канализационная установка
Здесь рассмотрены более менее общие правила установки таких насосов. Поэтому нужно ознакомиться с инструкцией, которая прилагается к изделию. Итак, начнем:
Если в напорной канализации предусмотрен вертикальный участок, то он ОБЯЗАТЕЛЬНО должен располагаться в начале
. Высота вертикального участка варьируется в зависимости от удаления от общего стояка канализации и диаметра напорной канализации.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона у разных производителей может отличаться, поэтому ее нужно уточнить в руководстве по эксплуатации.
Необходимо правильно подобрать диаметр напорной канализация, исходя из количества подключенных «источников», то есть если к вашему насосу кроме унитаза подключена еще душевая кабина и умывальник, то необходимо делать напорную канализацию из трубы бОльшего диаметра. Таблицы подбора диаметра труб имеются в инструкции к насосу
Кроме того, обратите внимание на максимальный расход вашей насосной установки, она должна успевать откачивать все стоки. Иначе произойдет поломка
Для поворотов напорного трубопровода лучше использовать отводы под 45º
Это позволит уменьшить вероятность появления засора в напорной части.
Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм.
Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент.
Насосная установка нужно жестко закрепить на поверхности пола.
Преимущества КНС
Установка. Экономия площади – вот основное преимущество при установке КНС. Пропадает необходимость сооружения габаритных железобетонных емкостей и вентиляционных объектов. К примеру, на сегодняшний день не требуется устанавливать станцию размером более 12 м. Достаточно установить современную КНС, которая будет равняться около 1,5 метров в диаметре.
Экономия энергии. КНС обеспечивает постоянный хороший напор. Электроэнергии она потребляет при этом в разы меньше.
Обслуживание. Техобслуживание КНС требуется не часто, а также требует минимальных затрат как денежных, так и трудовых. Если случается аварийная ситуация, то данные поступают диспетчеру. Это отменяет необходимость контроля над функционированием КНС.
Принципы работы КНС
Сточные воды попадают в нижнюю часть насосной станции КНС по подводящему трубопроводу из септика. На дне нижней части системы размещено насосное оборудование. В процессе работы насосной станции все задвижки, находящиеся на трубопроводах, находятся в «открытом» положении. Каждый трубопровод оснащен обратным клапаном. Он не дает возможности сточной воде попадать обратно в насос.
Отсутствие неприятных запахов гарантирует герметичный закрывающийся люк. Он находится в верхней части канализационной насосной станции. Помимо этого, верхняя часть КНС (марок Альта и Helyx) снабжена вентиляционным патрубком, который производит воздухообмен.
Насосная станция КНС управляется посредством поплавковых датчиков. При их срабатывании включаются световые сигналы, которые находятся на пульте автоматического управления. Также возможен звонок на телефон или смс-оповещение.
Местоположение электронного пульта управления – техническое помещение здания либо металлический щит на стойках, находящийся на поверхности.
Вопросы, решаемые при установке современной КНС:
- Экономится площади.
- Экономия электроэнергии.
- Автоматический режим работы станции.
Для того чтобы не нужно было спускаться на дно КНС Оникс во время ее обслуживания, она оснащена грузоподъемником.
Оборудование фирмы Grundfos, которое производится в Германии, используется в насосных станциях. Все насосы являются насосами погружного типа. Насосы от Grundfos опускаются в КНС по направляющим. Они соединяются с напорными трубами посредством патрубка, который устанавливается на дне КНС.
Классификация
Современные КНС бывают двух видов:
- станция с емкостью;
- станции высокой производительности, оснащенные датчиком уровня.
Если говорить о КНС компактных размеров, оснащенных датчиком уровня, то, по сути, они представляют собой малогабаритные устройства, издающие при работе минимальный уровень шума. Их установка может производиться непосредственно за унитазом или стиральной машинкой. В зависимости от требуемой мощности канализационная станция может иметь несколько патрубков-приемников и один выпускной клапан.
В настоящее время популярностью пользуются модели КНС, имеющие большой вход для унитаза
и нескольких умывальников. Их установка может производиться в любых помещениях, где возникают сложности с транспортировкой стоков. Например, если ниже уровня канализационной магистрали располагаются места слива, то в таких случаях единственно возможным и правильным решением является установка КНС. Использование такого оборудования обеспечивает возможность с минимальными затратами обустроить санузел и кухню.
Выводы и полезное видео по теме
Обзор компактной канализационной станции для унитаза представлен здесь:
На этом видео схематически изображен процесс монтажа большой КНС:
Канализационная станция может заметно улучшить жизнь в доме
Важно подобрать правильную модель КНС и грамотно ее установить. Правильная эксплуатация и регулярное ТО обеспечат отсутствие проблем с этим полезным устройством на многие годы
Хотите рассказать об установке канализационной станции на вашем загородном участке? Есть полезные сведения, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, оставляйте посты с вашим мнением по поводу статьи и тематические фото.
