Наконечник штыревой втулочный изолированный: назначение, маркировка НШВИ

Приемы работы

При использовании наконечников НШВИ стоит учесть следующее:

ЦВЕТ «ЮБКИ». Изделия показывает сечение коннектора. У нас, как правило, применяется стандарт КВТ, для которого характерно следующее:

Черный — 1,5 кв. мм;
Синий — 2,5 кв. мм;
Серый — 4 кв. мм;
Желтый — 6 кв. мм;
Красный — 10 кв. мм.

Стоит отметить, что товары из магазинов отклоняются от стандарта. При этом размер изделия и цвет никак не соответствуют КВТ. Минус — в низком качестве и быстром разрушении

Вот почему при выборе стоит обратить внимание на цвет «юбки» и ее соответствие сечению

УПАКОВКА. Как правило, НШВИ под опрессовку идут в пачках по сто изделий, которые пакуются по пять штук в более объемную упаковку. Поштучно приобрести такой товар не получится.

Если требуется подключить два кабеля, не стоит «изобретать велосипед». В продаже имеются коннекторы НШВИ-2 такого же типа монтажа. К примеру, если вы покупаете изделие на четыре кв. мм, оно легко принимает два провода на 4 кв. мм.

Виды и разновидности

Наконечники для многожильных проводов выпускаются под сечение от 0,5 мм² до 250 мм². По форме контактной части они бывают:

кольцевые;
вилочные;
разъемные;
штыревые (с разной формой штырей);
гильзы.

Формы лопатки кабельных наконечников

Под винтовые зажимы провода оконечивают кольцевыми или вилочными наконечниками. Их часто можно увидеть на шнурах, которые подключены к клеммным колодкам бытовой техники: стиральных и посудомоечных машин, электрических духовок, плит, варочных поверхностей. Если заглянуть внутрь оборудования, там могут быть еще и штыревые или разъемные наконечники

Тут важно чтобы форма штыря совпадала с гнездом, так как они бывают очень разнообразными. Только те, которые представлены на фото вверху более-менее стандартные, а, вообще, могут быть разной формы, длины

По материалам

Кроме формы, отличаются наконечники для проводов могут по металлу, из которого они изготовлены. Существуют:

алюминиевые;
медные;
латунные;
комбинированные — трубка из алюминия, медная лопатка.

Медные наконечники могут быть из стандартной электротехнической меди, но чаще всего используют луженые изделия, так как они практически не окисляются, что обеспечивает лучший контакт.

Еще несколько видов

Материал наконечника выбирают в зависимости от материала жил. Для меди — медные, для алюминия — алюминиевые. Если надо алюминиевый кабель посадить на медную шину, применяют комбинированные. Они решают проблему химического взаимодействия меди и алюминия. Например, такие наконечники пригодятся если от столба протянут алюминиевый кабель, а подключать его надо к медной шине.

По способу установки

Различают наконечники на провод по способу установки. Они бывают:

Под опрессовку. Для их установки требуются специальные обжимные клещи или гидравлический пресс (под большие диаметры или объемы работы).
Под пайку. Используются только медные или луженные медные наконечники. Форма обычно разъемная.
Под болты. Опознать их можно по внешнему виду — есть отверстие под болт. При установке болт закручивается, зажимая провода. Не слишком удобный способ, так как болт может торчать, что часто мешает.
Под сварку. Используется в быту нечасто.

Наконечники под обжим самые популярные при разводке электропроводки в домах и квартирах

Есть еще винтовое соединение. Оно применяется с кабелями больших диаметров. Внутренность наконечника имеет форму урезанного конуса — сужается в верхней части. На внутренней поверхности нарезана резьба. Кабель просто ввинчивается внутрь, за счет прилагаемых усилий проводники прижимаются к стенкам, что обеспечивает хороший контакт.

Чаще всего используют обжимные наконечники. Они дают хорошее соединение, просто устанавливаются. Единственный минус — необходимо иметь специальный инструмент — обжимные клещи. Но стоят они не так дорого, а служат годами.

Область применения

А теперь рассмотрим основные сферы использования пресс-клещей для оконцовки проводов. В зависимости от конкретной ситуации выбирают инструмент нужной формы и конструкции.

Для многожильных проводов и тонкостенных наконечников

Данные кримперы используют для обжима проводов малого сечения (начиная от 0,5 мм) со штыревыми втулочными кабельными наконечниками. Качественное оборудование производит компания IEK. Обжимка электрического кабеля выполняется до максимального усилия, чтобы сработал пружинный механизм.

Необходимость опрессовки многожильного кабеля возникает, когда его подключают в клеммы на автоматических выключателях, распределительных щитах, коробках и других устройствах. Наличие качественных втулок и инструмента исключает растрепывание жилок кабеля, поскольку происходит надежный обжим, обеспечивающий при коммутации непрерывную электрическую связь.

Без кабельных наконечников и последующего обжима останется либо скручивать, либо припаивать провода к клеммам распределительных и щитовых устройств. В таком случае будьте готовы к частым поломкам жилок, нарушению связи с последующими короткими замыканиями и перегревом оборудования. К слову, такой вариант все-таки допустим, но для кабеля с одной жилой.

Для многожильных проводов и толстостенных наконечников

Для качественного обжима силовых многожильных кабелей с толстыми наконечниками используют пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальной рабочей зоной. Например, для пресс-клещей ПК-16 от КВТ их пять. Зоны обозначают специальными отметками на губках кримпера. К примеру, диапазон обжима может составлять 1,5-16 мм. После опрессовки на тыльной части втулки остается специальное клеймо.

Опрессовка начинается с подготовительного этапа. Для начала нужно зачистить концы кабеля, после чего вставить его до упора в гильзу, исключая свободное пространство внутри. Именно поэтому гильзы нужно подбирать под диаметр кабеля так, чтобы он свободно входил внутрь, но и не болтался там, как провалившаяся пробка в стеклянной бутылке

Это очень важно, поскольку от данного критерия зависит качество будущего обжима

Все торчащие проводки нужно откусить. После выполняют изоляцию: для этого применяют термоусадочные трубки с феном. Для повышения надежности верхнюю часть обматывают изолентой. Но это совершенно необязательно: трубки будет достаточно.

Обратите внимание на то, что инструменты могут маркироваться с буквой «У» и без нее. Например, в случае с ПК-16-У храповый механизм размещен внутри рукоятки

Также будут разными усилия, прилагаемые при опрессовке с помощью ПК-16 и ПК-16-У. Во втором случае сил требуется меньше.

Для кабеля большого сечения

В случае с силовым проводом крупного сечения вместо пресс-клещей следует использовать большой гидравлический пресс. Такой обжимник появился намного раньше кримперов, но, как и в случае с ними, от его габаритов зависит то, какой высоковольтный кабель можно обжать. В бытовой сфере инструмент не применяют, поскольку обжимаемые втулки, наконечники и гильзы имеют немалые габариты. Такой вариант, к примеру, подходит при прокладке и коммутации силовых проводов в электрических щитах в подъездах домов и т. д.

Поскольку матрицы подбирают в зависимости от габаритных размеров, то гидравлический пресс выпускают вместе с кассетой из нескольких матриц. Верхняя часть намагничена, поэтому автоматически возвращается в исходное положение. Меняется только нижний элемент пресса. Независимо от положения оборудования части не вылетают. На инструменте имеется прорезиненная рукоятка, повышающая электрическую безопасность.

Обжим двух проводов при помощи двусторонней втулки необходим в тех случаях, когда демонтируют электрический щит с последующим переносом в другое место. Возникает необходимость наращивания медных проводов сечением 6-12 кв. мм.

Для последовательного обжатия проводов

Данный вариант прекрасен тем, что исключает попадание воздуха внутрь гильзы

Это очень важно, если требуется последовательно соединить медный и алюминиевый провода, которые могут окисляться при воздействии кислорода

Для обжимки компьютерных кабелей

Кримперы для обжима витой пары, используемой в качестве компьютерного LAN-кабеля, относятся к отдельной категории. Они работают аналогично клещам с двумя губками: вместо металлической втулки применяют матрицу специальной формы, позволяющую устанавливать на компьютерный или телефонный провод штекер RJ 45. Вместо обжима такой инструмент смещает контакты, прорезая изоляцию на отдельных проводках и плотно прижимая к жилам.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки. Пресс-клещи комплектуются разными матрицами под различные размеры и формы

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

в манжету одновременно вставляются два кабеля;
для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

По какой цене можно купить наконечники для проводов под опрессовку

Прежде чем отправляться в магазин, стоит заранее ознакомиться с предлагаемыми на рынке вариантами. В таблице представлены цены на некоторые наконечники для проводов под опрессовку.

Фото	Продукция	Характеристики	Средняя цена, руб.
Наконечник медный луженый GPH ( ш = 29 мм) 120 мм.кв.*М 16	Форма фланца кольцевая. Материал медь.	320
Наконечник медный луженый GPH ( ш = 29 мм)
Наконечники герметичные изолированные НИМ 25 (CPTAU 25) ИЭК	Материал комбинированный — медь и алюминий. Поперечное сечение 25 кв. мм. В наличии продольная герметизация	268
Наконечники герметичные изолированные НИМ 25 (CPTAU 25) ИЭК
Наконечник медный луженый ТМЛ 2,5мм.кв. х М5 (Ш=10мм)	Материал медь. Поперечное сечение 2,5 кв.мм. Кольцевая форма фланца.	433
Наконечник медный луженый ТМЛ 2,5мм.кв. х М5 (Ш=10мм)
Navigator НШвИ 10-12 NET-Е10-12 изолированный 4670004710920 155767	Материал луженая медь. Полиамидная изоляция.	536
Navigator НШвИ 10-12 NET-Е10-12 изолированный 4670004710920 155767
Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685	ПВХ изоляция. Материал луженая латунь. Сечение провода 2,5 кв.мм.	87
Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685

Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685

Чтобы выбрать качественное изделие помните, что каждому наконечнику должен соответствовать определенный провод. Несоответствие этих двух элементов чаще всего приводит к ошибкам при выполнении опрессовки. Нельзя пользоваться самодельными наконечниками или для экономии резать гильзу на две части. Надеемся, что вам пригодятся наши советы и помогут сделать правильный выбор.

Контактный наконечник – Большая Энциклопедия Нефти и Газа, статья, страница 4

Контактный наконечник

Конец провода с предварительно оголенной жилой накладывается на контактный наконечник с таким расчетом, чтобы жила оказалась расположенной вблизи контактного кольца, а изоляция провода – против специальных усиков на наконечнике. В таком виде жила и изоляция провода обжимаются усиками с помощью специальных плоскогубцев. Излишек жилы, выступающей из кон – такта, удаляется после пайки, а на хвостовую часть контактного наконечника надвигается полихлорвиниловая изоляционная трубка.

Выводы индуктора, к которым твердым припоем припаиваются контактные наконечники, закрепляются в изолирующих колодках и присоединяются к зажимам, укрепленным на изолирующей плите. При однослойном индукторе выводы индуктора оказываются по обе стороны подового камня, поэтому для соединения с зажимом более удаленного от зажимной доски вывода индуктора применяется медная шина подходящего сечения, прокладываемая на колодках вдоль магнитопровода или в зазоре между сердечником и изолирующим цилиндром или, если позволяет форма подового камня, пропускаемая в проеме подового камня параллельно индуктору.

Наличие резьбы в отверстиях контактов позволяет производить крепление контактных наконечников при помощи винтов.

В таких напряженных условиях длительное время могут работать лишь контактные наконечники, изготовленные из материала, обладающего высокими электропроводностью и теплопроводностью и имеющего высокую механическую прочность, твердость и высокую температуру плавления.

Заземляющий нож 21, выполненный из стальной трубы с медным контактным наконечником, приварен к валу 22 и соединен гибкой медной связью 23 с рамой /, которая должна быть надежно заземлена.

В торцовом контакте ( рис. 2 – 4 а) контактный наконечник 1 навернут с помощью резьбы на латунный корпус 5, который направляющим стержнем 6 соединен с корпусом 7 дугогасительной камеры. Между торцом пружины и корпусом камеры установлен пластмассовый колпачок 8 для изоляции пружины от токоведущих частей. Подвижный контакт 2 выполняется в виде стержня – Оплошного или полого. В последнем случае создается движение ( истечение) масла через подвижный контакт при горении дуги между контактами. Чтобы на движение контакта не оказывало значительного влияния тормозящее действие масла, находящегося внутри корпуса 7, в последнем сделано несколько отверстий для выхода масла в камеру.

На среднем фланце выключателя 3 и его головке 4 сделаны контактные наконечники 8 и 9 для присоединения внешних токоведущих проводов, и установлены патрубки для выхлопа в атмосферу продуктов горения дуги.

При сравнительно небольших сварочных токах ( до 500 а) применяют контактные наконечники, представляющие собой втулку из материала с хорошими контактными свойствами, к стенкам отверстия которой проволока прижимается вследствие своей упругости.

Эти формулы значительно упрощаются при рассмотрении конкретных форм поверхности детали и контактных наконечников.

Страницы:

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
Люфт может быть, и он допустим, но он должен быть минимальным.
Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Инструменты для опрессовки и их недостатки

Существует два типа инструментов, применяемых для опрессовки:

СПЕЦИАЛЬНЫЕ КЛЕЩИ — отличающиеся фиксированной матрицей. В случае с коннекторами КВТ применяется СТК. Недостаток — в низкой надежности соединения, если проводник имеет нестандартное сечение. Кроме того, под рукой должно быть два типа клещей — для соединения одинарных и двойных соединителей. В некоторых случаях могут потребоваться клещи под большие размеры.
КЛЕЩИ С НЕСКОЛЬКИМИ МАТРИЦАМИ . Этот инструмент также имеет недостаток, связанный с практическим применением. Так, после обработки провода с большим сечением, например, 10 кв. мм, для подключения розетки проводом на 2,5 кв. мм. требуется установка новой матрицы. Такие перестановки занимают много времени.

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства. Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов

Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание

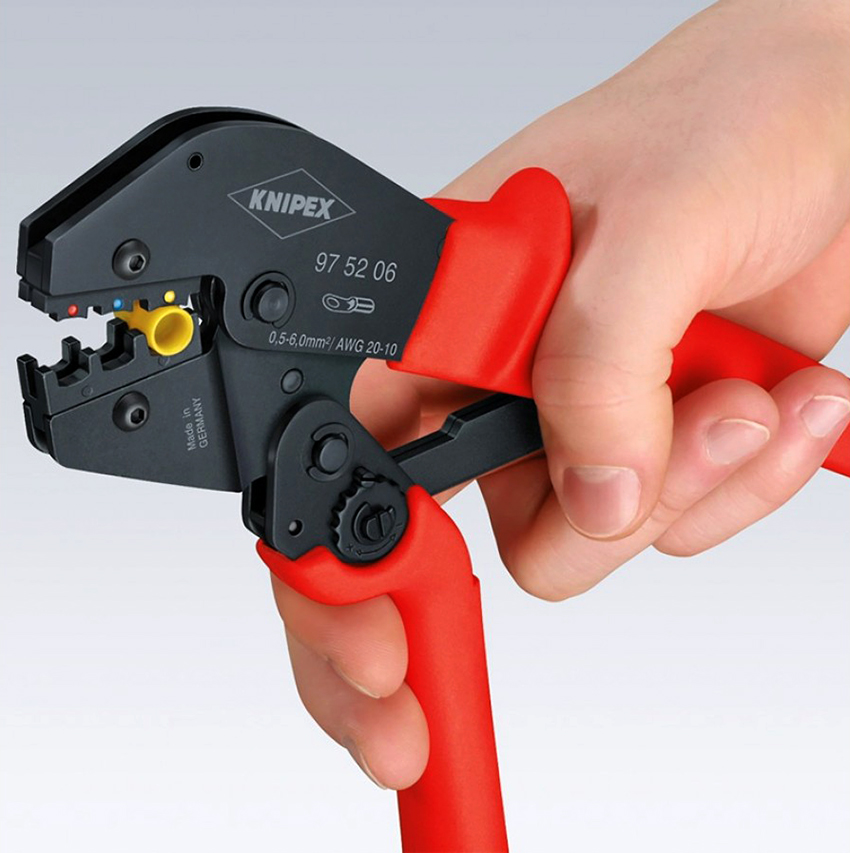

Клещи для обжима проводов

Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения

Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает. Крайне важно соответствие сечения провода и наконечника

Крайне важно соответствие сечения провода и наконечника

После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Стадии обжима гильз

Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Наконечники штыревые втулочные изолированные — НШВИ
