Характеристики, производители и топ лучших мощных светодиодов

Маркировка

Корпус элементов поверхностного монтажа весьма мал и наносить на него маркировку в её стандартном виде довольно затруднительно. Поэтому существуют специальные краткие коды всего на два-три символа. Запомнить все возможные значения и сочетания достаточно трудно, в большинстве случаев придётся пользоваться специальным справочником. Обычно в таких информационных ресурсах приводится не только описание требуемой модели, но и имеются указания на подходящие аналоги.

Рисунок № 4 Таблица маркировки некоторых SMD диодов

Минус данной системы в том, что существует ряд не уникальных кодов. То есть одно и то же сочетание символов используется для обозначения совершенно различных компонентов. Определиться с ситуацией обычно помогает информация о типе корпуса.

Подключение светодиодов

Между подключением корпусного диода и подключением светодиода SMD 5050 нет никакой разницы в процессе. Применяется самая обычная связка «ограничитель тока – светодиод». Эта схема подключения универсальна и используется для всех многокристальных схем. Исключением является LED 5050 SMD, имеющий три кристалла на матрице.

Трехкристальная матрица в данной серии имеет по три анода и катода, и подключаются они как самостоятельные элементы. Что касается RGB-моделей SMD 5050, то их подключают по datasheet, так как они имеют разные параметры.

При подключении следует помнить следующее:

  1. Абсолютно любую модель нельзя подключать в сеть без резистора. Если применен только один резистор, то допустимо подключение одного вида светодиодов.
  2. Нагрузочные характеристики диодов должны совпадать. Данные уточняются в справочниках.
  3. Ни в коем случае нельзя применять резисторы, сопротивление которых меньше, чем номинальное. Это значительно сократит срок службы диода.

Сфера использования

Сейчас сверхяркие диоды используются широко в промышленной сфере, рекламной, бытовой и в качестве подсветки на различных транспортных средствах. Касательно бытовой – речь идет о свечении LCD техники и других объектов. Также наиболее известный пример использования данного изделия – светофор. Светодиоды сверхяркие – для авто самый востребованный источник света.

Даже с имеющимися недостатками достаточно правильного монтажа, способного снизить минусы до минимума. Как понятно, используется данный продукт довольно много и часто, поэтому приходится говорить о его незаменимости. Такой диод с легкостью создаст нужный уровень света в доме или на улице. Главное, правильно подобрать модель.

Классификация

Все светодиоды, которые выпускает американская компания Cree, подразделяются на две достаточно обширные группы:

  • мощные светодиоды, имеющие общее название XLamp;
  • сверхяркая продукция (High-Brightness)

В свою очередь, каждая из перечисленных групп имеет определенные подгруппы, которые отличаются характеристиками, типом корпуса и кодировкой. По мере внедрения в массовое производство новых разработок, число подгрупп соответственно увеличивается. Так, например, в 2012 году начали выпускаться мощные Cree светодиоды XM L2. Выпущены они на платформе новой модификации карбида кремния, обладают повышенной на 20% яркостью и светоотдачей. Мощность и потребляемый ток при этом остались неизменными. Другими словами, данная компания смогла создать более эффективный прибор, при этом сохранив уровень потребляемой энергии. Модель используется для создания направленного освещения. Также известный представитель XM-L первого поколения – мощный светодиод Cree T6 WC. Имея высокие технические показатели, он является отличным вариантом для осветительных изделий.

Конструкция светодиодных ламп

Так же они еще называются LED-лампами (от английского «light-emitting diode» – «светоизлучающий диод»). Такой источник освещения не содержит внутри себя газов, в отличие от галогенного. Сама конструкция достаточно проста – свет производит монокристалл, который вмонтирован в небольшую отражательную чашу, и к которому подведены силовые контакты, проводные соединения, радиатор и распределяющая линза. Корпус LED-лампы в основном изготавливается из пластика.

LED-лампа всегда оснащена матрицей одного из 4-видов:

  • Обычные синие светодиоды;
  • Диоды по стандарту RGB (red, green, blue — красные, синие, зеленые);
  • Диоды, которые прикрепляются к поверхности лампочки (SMD);
  • Диоды, которые закрепляются на плате (СОВ).

Основные отличия от галогенных источников света

Конструкция галогенного источника состоит из вольфрамовой нити, которая заключена в герметичной стеклянной колбе, заполненной инертным газом и галогенном. За счет газа увеличивается яркость свечения, так он позволяет повысить температуру нагрева нити. Однако, ресурс таких устройств не долговечен – всего 5 000 часов, а у LED-лампы – около 30 000 часов. Тем более, что «галогенки» имеют высокую температуры нагрева – примерно 150 градусов по Цельсию и категорически плохо переносят скачущее напряжение. LED-источники в этом плане куда терпимее.

Основные отличия от ксеноновых источников света

С ксеноном все еще гораздо хуже: чтобы зажечься на полную мощность такой лампе понадобиться до 3 секунд, а светодиод зажжется в течении 0,1 секунды. Яркость свечения у «ксенонок» тоже низкая – примерно 70 МегаКандел (свечей) на 1 метр квадратный. У диодов этот показатель начинается от 100 единиц. Про срок службы ксенона нечего даже и заикаться – всего 3 000 часов.

Преимущества LED-ламп

  • Уменьшенное потребление электроэнергии – по сравнению с галогеном или ксеноном оно ниже в несколько раз. Стандартный расход до 30 Вт позволяет экономить топливо. Конечно, его нельзя назвать сильно ощутимым – на каждые 100 км будет сбережено примерно 0,2 литра бензина. Однако, с уменьшенным расходом снижается и нагрузка на аккумулятор и вообще на всю энергосистему машины.
  • Усиленный поток света – световая температура современных диодов варьируется в пределах 6 тыс. – 6,5 тыс. Кельвинов, что соответствует яркому солнечному дню. Имитация именно дневного естественного света, а не яркого искусственного, облегчает езду в ночное время суток. При подобном свете меньше устают глаза, дорожное полотно лучше освещается.
  • Легальность установки – некоторые светодиоды можно устанавливать самостоятельно по желанию, такая операция не запрещена законом (в свое время легальность установки ксеноновых и галогенных ламп была под вопросом). Установка возможна на стоп-сигналы, поворотники, рабочую подсветку в салоне. Устанавливать без специальных разрешений возможно и головное освещение (Н7 и Н4), но только в случае, если авто будет эксплуатироваться вне дорожной сети общего пользования.
  • Увеличенный срок эксплуатации – при соблюдении правил грамотного использования светодиодных ламп они могу служить сроком до 10 лет.
  • Малая восприимчивость к ударам и вибрациям – в связи с тем, что в конструкции диодов не хрупких нитей накаливания и стеклянного корпуса, то, по сути, и ломаться там при ударах не чему. Сами же тонкие провода и полупроводниковый элемент надежно закреплены и защищены пластиковой линзой. Памятуя о неровных российских дорогах данный фактор будет являться немаловажным.
  • Скорость быстродействия — LED-лампы включаются на полную мощность на 200 миллисекунд быстрее классических ламп. Таким образом, установка их в стоп-сигналы позволит едущему сзади автомобилю оперативнее среагировать на остановку впереди едущего.

Недостатки ламп на светодиодах

Главным их недостатком является то, что они при работе выделяют немалое количество тепла в сторону, которая противоположна потоку света. Таким образом, срок их эффективной службы будет напрямую зависеть от качества построения системы теплоотвода. Если тепло будет отводиться не в полной мере, то это на порядок сократит период эксплуатации лампы.

Кроме того, LED-лампы значительно дороже традиционных и зачастую продаются сразу в комплектах (по одному экземпляру не всегда удается найти в продаже). Цена может превышать стоимость обычных в 50-60 раз, однако, это обстоятельство с лихвой компенсируется сверхдолгим период службы.

Для работы светодиодам нужен номинальный ток, поэтому в энергосистеме автомобиля придется использовать резисторы или дополнительные источники электроэнергии.

Вместо эпилога

Проведенный анализ рынка показал, что большинство российских автолюбителей предпочитают покупать LED-лампы именно западного производства. Действительно, даже не смотря на их завышенную цену, в западном товаре можно быть более чем уверенным, нежели в азиатском. Тем более, не стоит покупать совсем уж дешевые подделки с интернет-площадок товаров широкого потребления, например, с AliExpress.

Большего всего хвалебных отзывов по данной категории продукции от российских пользователей получает всемирно известная фирма «Филипс». Их лампочки изготовлены с применением самых качественных комплектующих и вообще они одними из первых в мире начали использовать данную технологию и поставлять подобный товар в розничную продажу.

Конструктивные особенности

В самом обозначении заложены конструктивные показатели – SMD и 5730, первая аббревиатура в переводе с английского обозначает, что прибор предназначен для поверхностного монтажа. 57 и 30 – это габаритные размеры в миллиметрах. Для излучения света используются кристаллы различных материалов:

  • индий (In);
  • галлий (Ga);
  • нитроген (N).

От этого зависит спектр излучаемого света: желтый, белый или с голубоватым тоном. Корпус представляет собой линзу из термостойкого пластика, закрепленную на подложке эпоксидной смолой.

Конструкция корпуса SMD 5730 считается аналогом предыдущей модели 5630, но новые диоды имеют два варианта:

SMD 5730-05
– Потребляемая мощность ½ Вт, максимально допустимый ток 180 мА, при этом вся мощность почти без потерь расходуется на световой поток. В импульсном режиме амплитуда тока достигает 400 мА, создавая мощность светового потока 45 лм.

SMD 5730-1
– имеют лучшие показатели: максимальный рабочий ток 350 А, в импульсном режиме до 800 А при напряжении 3,2 В, обеспечивается световой поток 110 лм, потребляемая мощность 1,1 Вт. Встроенный в кристалле р-n-переход способен выдерживать температуру до 130 ̊С, интервал рабочей температуры от -40 до +65 ̊С. Если сравнивать с диодами SMD 5050, то SMD 5730 обеспечивает световой поток в 6 раз сильнее.

Есть уже более современные модели с кристаллом, обеспечивающим лучшие показатели – 158 люмен/Вт.

В нижней части корпуса расположена подложка из теплоотводящего материала, технология производства такова, что она припаивается с контактами + и – (катодом и анодом) одновременно. Со стороны катода для визуального определения полярностей делается на углу корпуса срез (ключ).

Места установки LED-ламп в автомашине

Как говорилось выше, устанавливать диоды для обеспечения головного освещения возможно лишь в заводских условиях (если автолюбитель будет эксплуатировать машину на трассах общего пользования). Во всех остальных случаях возможен самостоятельный монтаж ламп. Вообще, место установки будет зависеть от цоколя светодиодного источника:

  • На головные фары зачастую устанавливают лампочки с цоколем Н7/Н4 (хотя в заводских условиях возможно установка НВ3, Н3, Н11, НВ4);
  • На противотуманные фары подойдут цоколи Н11, 10, 8;
  • Для указателей поворота и габаритных огней предназначены W5, 14HP, P21W и Р21;
  • Для основных поворотников применяются Т4W, W5W и Т10;
  • Фонари заднего хода используют цоколи T20 и W21W;
  • Задние стоп-сигналы используют 5W, P21;
  • В салоне возможно установить цоколь Т5.

Если в фарах ближнего света машины установлены диодные источники света мощностью 12 Вт и имеющие световой поток от тысячи Лм, то такая схема должна быть обеспечена радиатором. Если на данных фарах применяются диоды в цоколе Н4, то устанавливаются сразу две лампочки общей мощностью на 17 Вт, причем одна на 1000 лм для ближнего света, а на 1500 лм – для дальнего.

Возможные ошибки при установке LED-ламп

Основные проблемы, возникающие при установке таких ламп, могут заключаться в их совместимости с блоком управления автомобиля. Например, он может постоянно требовать проверки подключения. Причина кроется в том, что компьютер авто отслеживает наличие источника освещения на основе потребления им электроэнергии, а диоды потребляют ее мало, поэтому блок управления может их попросту «не видеть». Проблема может решена двумя способами. Во-первых, можно обратиться в автосервис, где на программном уровне «пропишут» в блок управления авто наличие установленной LED-лампы (дорогой способ). Во-вторых, самостоятельно установить балласт или «обманку», искусственно заставляющую блок управления считать светодиодную лампу установленной (дешевый способ). Приобрести такой балласт можно в любом автомагазине, называется он «LED can-bus». Цена приспособления от 200 до 300 рублей.

Установка SMD диодов

Как и иные компоненты электронных устройств, светодиоды подвергаются пайке. Это касается моделей любой сложности.

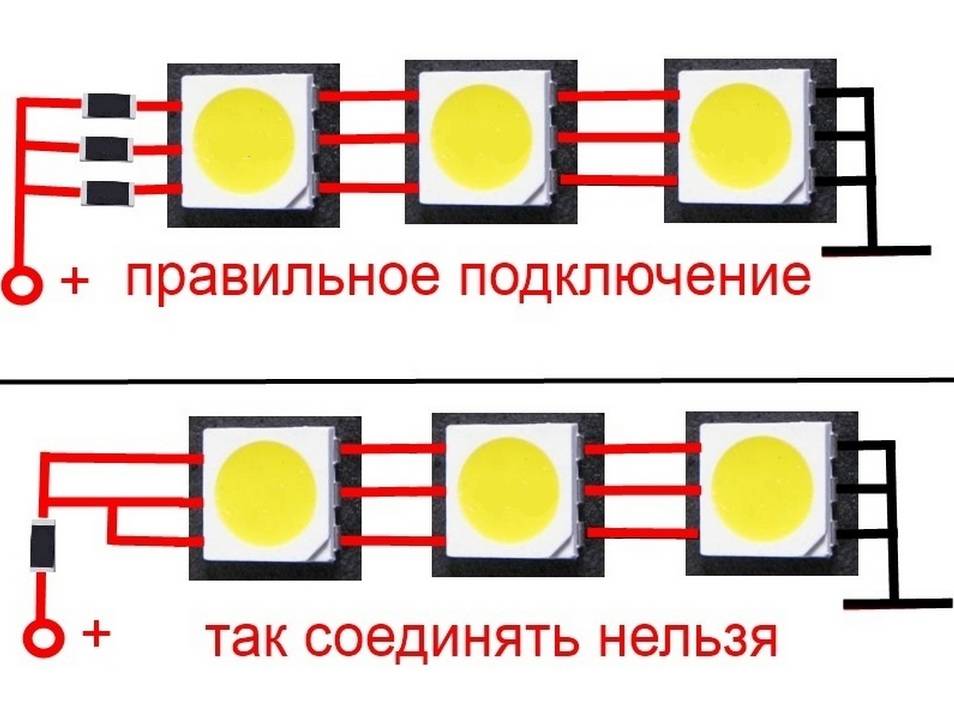

Рисунок №2 Как правильно соединять SMD диоды

Наиболее просто устанавливаются ленты со светодиодами. Они имеют клейкую полосу с помощью которой и крепятся на любой поверхности. Правда автомобилистам не стоит полагаться на клейкость ленты, если она будет закреплена снаружи автомобиля, поскольку влияние климатических условий негативно скажется на её удерживающей способности.

Вопрос объединения двух единичных светодиодов решается при помощи паяния, что весьма просто благодаря медным соединительным площадкам.

При соединении многоцветных диодов с блоком питания и контролером достаточно будет воспользоваться контакторами. Если же понадобится спаять провода, то нужно обязательно соблюдать цветовое соответствие выводов.

Недостатки

Параметры работы изделий довольно хороши и выгодны. Однако нужно учитывать, что имеются еще и недостатки. Какие?

  • Из-за того, что со временем ухудшается проводимость света, падает яркость излучения.
  • Если совершается процесс изменения мощности сигнала, то чип может сгореть. Такие ситуации происходят не сильно часто, однако вероятность поломки имеется.
  • К чересчур высокой температуре диоды все же восприимчивы. К каким именно показателям тепла – необходимо узнавать конкретно по отношению к приобретенной модели.
  • Для того чтобы диод работал, необходимо устанавливать специальный радиатор.
  • Если изделие используется в открытом пространстве, придется обеспечивать дополнительную защиту от влаги, грязи, повреждений.

Как выбрать светодиодные лампочки?

Если рассматривать такое изделие с точки зрения внешнего конструктивного устройства, то оно будет не слишком сильно отличаться от конструкций другого типа – люминесцентных и ламп накаливания: в нее входит цоколь и стеклянная колба. Однако внутреннее содержание претерпело серьезные изменения. Вместо классической спирали из вольфрама либо колбы, наполненной неоном, который светится под напряжением, здесь располагается LED-светодиод. Для того, чтобы он начал излучать свет, требуется не слишком высокое напряжение, поэтому в лампочке можно также встретить так называемый драйвер, который будет преобразовывать поступающее напряжение в подходящее для светодиода.

Сам по себе светящийся элемент является конструкцией, производимой на базе материалов, отличающихся различным уровнем электропроводности. В одном из полупроводников присутствует значительное количество электронов (они представляют собой отрицательно заряженные частицы), а другой обладает серьезным положительным зарядом. Когда по ним протекает электрический ток, возникает переход, куда и отправляются заряженные элементы. При их столкновении друг с другом начинает освобождаться энергия, представляющая собой поток света. В дальнейшем он будет рассеиваться через стекло лампочки.

Разновидностей светодиодных ламп сегодня довольно много. Одним из наиболее популярных типов являются стандартные модели. Они потребляют от 5 до 12 Вт энергии, отличаются долговечностью (средний срок их службы находится в пределах трех лет). Во время эксплуатации они практически не нагреваются, что делает их абсолютно безопасными даже в случае, если поблизости будут находиться горючие или легкоплавкие материалы.

Другие типы также весьма популярны, к тому же они характеризуются высокой оригинальностью, что позволяет придать даже невзрачному интерьеру привлекательный вид. К ним относят RGB-лампы и лампочки с пультом управления. Еще одним интересным видом является аккумуляторная конструкция, причем есть те, которые работают от сети, а аккумулятор задействуют только в случае отключения электричества, и способные работать в полностью автономном режиме.

При составлении нашего рейтинга лучших светодиодных ламп, мы обратились не только к их стоимости, но и к соотношению цены и качества, а также внимательно следили за отзывами пользователей и специалистов. Надеемся, наш рейтинг окажется для вас полезным и информативным, за счет чего вы сможете купить качественную и долговечную продукцию, которая будет в полной мере удовлетворять потребности потребителя. Итак, начнем наш обзор.

Общая информация

Эта разновидность выпускается исключительно в квадратном корпусе толщиной 1,6 мм и размерами 5х5 мм. Указанная информация в виде маркировки наносится на сам корпус и дополнительно указывается в паспорте.

В отличие от всех других разновидностей светодиодов, модуль smd 5050 led включает в себя сразу 3 источника, которые могут быть:

  • белыми – сверхъяркие мощные лампы, на которые нанесен тончайший слой люминофора;;
  • цветными – в зависимости от типа модуля цвета могут отличаться. Также нанесен слой люминофора;
  • цветными – RGB 5050 из красного, зеленого и голубого цветов.

Все световые приборы люминесцируют, то есть поглощают свет лампы и преобразуют его в свечение, подобное солнечному. Цветовая температура может варьироваться от 2800°К до 12000°К в зависимости от типа лампы. Для информации – цветовая температура Солнца составляет 5000°К.

Цветные источники SMD 5050 излучают только один цвет, почему их и именуют монохромными – это может быть теплый желтый, красный, зеленый или синий.

Монохромные источники

Конфигурация RGB SMD уже состоит из светодиодов сразу трех цветов – красного (R), зеленого (G) и синего (B), которые при одновременно включении выдают белый свет. При регулировании интенсивности каждого отдельного элемента можно получить любой цвет из видимого человеческим глазом спектра.

Как определить цвет по маркировке

На каждом приборе подобного типа отражается определенная информация, которая содержит данные о типе, цвете, цветовой температуре и длине волны.

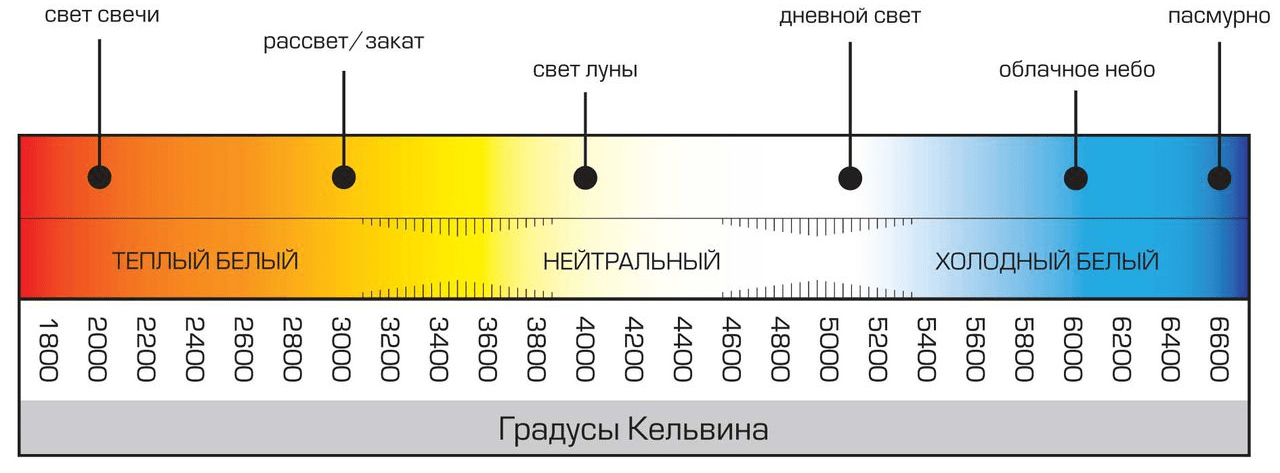

В данном случае обозначение «хх» содержит информацию о цветовой температуре в Кельвинах (градусы см. на рисунке) и длину световой волны.

Достоинства и недостатки светодиодов Cree

К основным преимуществам этих изделий относится их низкое энергопотребление и достаточно продолжительный срок службы. Так, производитель дает гарантию на 100 тыс. часов работы, а это примерно 50 жизненных циклов простой лампы накаливания либо 5 циклов для лампы люминесцентной.

Среди недостатков можно выделить достаточно высокую цену на светодиодные светильники. Так, при мощности 45 Вт они стоят более 2000 рублей (не учитывая стоимость блока питания). При этом цена на такие же светильники на люминесцентных лампах от 400 до 700 рублей. Хотя стоит отметить, что в соотношении цена/качество такая продукция, как светодиоды Cree не имеет аналогов.

Также, к недостаткам таких светодиодов можно отнести довольно специфичный спектр свечения, который некоторым людям неприятен. Этот минус еще дополняется тем, что у них направленное излучение, а это значит, что для того, чтобы получить в помещении привычную освещенность потребуется установить больше светильников, чем при эксплуатации традиционных и привычных источников освещения.

И еще один недостаток заключается в том, что для обеспечения стабильности работы светодиодных светильников необходим источник питания и охлаждения, цену на которые можно сопоставить со стоимостью непосредственно самих светильников. Исходя из этого, период окупаемости такой светодиодной техники может достигать порядка нескольких лет.

Типы сверхярких светодиодов

На данный момент существует популярная классификация моделей. Рассмотрим то, на какие виды делятся сверхяркие диоды.

  • Cree. Изделия такого типа работают за счет особого состава, в который входят нитрид галлия и карбид кремния. Соедние их характеристик в итоге дает довольно длительный период работы самого диода. Как и все другие, этот вид потребляет немного электроэнергии (не более 12 Вольт). Зачастую, диоды используются на улице, где необходимо освещать дороги, переходы (как подземные, так и надземные), автомагистрали. Более того, их часто применяют для фонарных столбов. Чипы этих устройств оцениваются довольно дорого, так как имеют высокий уровень качества. Часто применяют такие сверхяркие светодиоды для фонариков обычного типа.
  • Epistar. Диоды этого вида характеризуются небольшими размерами. Качество устройств хорошее. Имеют длительный эксплуатационный срок. В современное время используются практически везде.
  • Smd. Также довольно распространены. Часто используются для наружной подсветки здания. Также могут применяться для подсветки различных предметов в помещении. Эти ленты характеризуются плотным свечением, поэтому и получили популярность во всем мире.

Используя любое из описанных изделий, нужно обязательно применять специальные драйвера, которые позволят подключить их к сети напряжением 220 Вольт. Это связано с низким потреблением ресурса (12 Вольт). Имеющийся драйвер сможет снизить нагрузку, чтобы изделие не сгорело.

Разница в цветовом диапазоне

По данному параметру может быть:

  • Одноцветным;
  • Двухцветным;
  • Многоцветным.

Для многоцветных зачастую характерна RGB-сборка. Это буквосочетание является комбинацией первых литер в названиях цветов: красный, зелёный, синий (в их англоязычном варианте). Данные цвета по одиночке или в определённых сочетаниях способны воспроизвести весь базовый спектр, что добавляет зрелищности при работе светодиода такой конструкции.

Цвет SMD диода значимо отражается на его цене, поскольку разные цветовые категории требуют разного объёма вложенных финансов. Например, за исключением белого в одноцветной группе наименее бюджетными будут экземпляры синего цвета. Дальнейшая градация совершенно бесхитростна: двухцветные дороже одноцветных, а многоцветные — самые дорогие.

Дополнительный момент: Для белых светодиодов (как холодного, так и тёплого волнового спектра) характерна меньшая величина светового потока. Если рассматривать действие потоков равного объёма, то можно сказать, что диод белого спектра обеспечит более высокое качество освещения.

Требования к пайке диода

Диоды рекомендуется припаивать легкоплавким припоем JEDEC J-STD-020C, это связано с тем, что максимальная температура, которую кратковременно может выдерживать кристалл – 300 ̊С. При этом надо соблюдать ряд требований:

  • температура жала паяльника не должна быть более 300 ̊С;
  • продолжительность прикосновения жала к контактам диода не более 2–3 сек.;
  • корпус впаивается в осветительный прибор один раз, повторную пайку кристалл может не выдержать;
  • не передвигайте и не переворачивайте плату до тех пор, пока олово на контактах не остынет;
  • не давите сильно на корпус светодиода, особенно в момент нагрева паяльником.

Приобретая осветительные приборы или отдельные светодиоды SMD 5730, просматривая datasheet, надо обращать особое внимание на производителя. SMD 5730 удачно совместили в своей конструкции малые габариты и мощный световой поток, поэтому сейчас многие производители в корпусе SMD 5730 размещают кристаллы низкого качества; пользуясь datasheet, вы увидите характеристики от производителя Samsung

По внешнему виду различия определить практически невозможно. Надо проводить измерения параметров на соответствие заявленным характеристикам. Поэтому будьте внимательны и приобретайте изделия в торговых центрах, имеющих лицензию от производителей LG, Philips, Samsung, других западных фирм. Диоды китайских производителей дают освещение в 4–5 раз меньше, чем фирменные изделия.

Самым популярным типом светодиода на данный момент является SMD LED 5050. Заполнили рынки сбыта эти светодиоды давно и уже успели устареть, но они все же остаются конкурентноспособным видом освещения. Этот вид диодов стал популярным после ленты SMD 3528. Световой поток по сравнению со своим предшественником у него гораздо больше. Как только вышел этот тип светильников, его начали активно использовать во всех сферах деятельности, так как он универсальный.

Глядя на современный рынок, можно сделать вывод – SMD 5050 используется исключительно в лентах. Для ламп освещения его не применяют, потому что появились светодиоды поярче и помощнее, такие, как 5630 и 5730.

Но время идет, и прогресс тоже не стоит на месте. Сегодня вовсю используют и внедряют в продажу филаменты. Они меньше греются, кристалл не так деградирует, соответственно, срок службы увеличивается.

Общее описание

По названию продукции можно понять, что такие диоды являются источниками, дающими довольно яркое излучение. Они были разработаны для ситуаций, когда обычные ленты стандартного типа не способны обеспечить нужный уровень света. Характеристиками таких изделий позволяют часто использовать их в автомобилях.

Сверхяркие светодиоды – источники света, которые имеют особенные показатели и свойства работы. Для функционирования такой продукции присущи следующие нюансы: лента экономична, дает высокий уровень свечения, имеет длительный эксплуатационный срок, позволяет использовать изделие в различных условиях.

Нужно обратить внимание на то, что часто сверхяркие диоды выпускаются с напряжением, равным 12 Вольт. Все источники данного типа функционируют на одном принципе

Изделие имеет чип, который производится из полупроводникового материала. Он покрыт специальными примесями для более эффективной работы. Вкратце: принцип функционирования заключается в том, что ток переходит с анода на катод. Одновременно с этим проходит передача напряжения лишь в одном направлении.

Цвет получаемого в результате освещения и длина волн определяются за счет того, насколько широка рабочая зона, передающая сигнал составляющим. Часто используется кремний и германий, позволяющие облегчить переход.

Светодиоды разделяются на два типа: инфракрасные, ультрафиолетовые. В их перечень входят модели как с напряжением 12 Вольт, так и другим. Подложкой выступает сапфир. Кроме такой классификации, существует еще несколько. Ниже рассмотрим их более подробно.

Светодиоды мощные 3W


Яркие мощные светодиоды 3W – твердотельные полупроводниковые источники света с прямым напряжением от 2,2В до 3,6В и силой прямого тока до 700 мА. Световой поток при этом в зависимости от номинала варьируется от 25 лм до 220 лм, а мощность рассеивания составляет 3Вт.

Отличительными характеристиками представленных мощных светодиодов 3W являются их долговечность (срок службы достигает 50 000 ч) и низкий уровень энергопотребления.

Мощные светодиоды 3W представлены несколькими вариантами цветового свечения: красный, желтый, синий, зеленый, белый или теплый белый. Цвет свечения зависит от материала используемого кристалла.

Следует отметить мощные светодиоды 3W-R-RGB, трехкристальная конструкция которых предоставляет возможность излучения одним светодиодов трех различных цветов свечения: красного, зеленого или синего.

Корпус мощных светодиодов 3W изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.

В качестве дополнительного теплоотвода используются алюминиевые подложки (так называемая плата для мощных светодиодов) в виде «звезды» («Star») или большие круглые подложки с возможностью одновременного монтажа нескольких светодиодов. Светодиоды без подложки называются «Emitter».

Поскольку процесс эксплуатации мощных светодиодов сопровождается рассеиванием тепла, что может привести к неработоспособности элементов, необходимо использовать дополнительное радиаторное охлаждение.

Подключение мощных светодиодов 3W выполняется с учетом полярности (катод и анод визуально маркируются на корпусе). Питание мощных светодиодов подается через ограничительный стабилизатор тока – драйверы питания или резисторы. Резистор при этом подключается на каждую цепочку последовательно соединенных светодиодов.

Повышенная рабочая температура среды составляет не более +75°С, пониженная рабочая температура – не ниже -30°С. Угол свечения широкий – 120°.

Применение мощных светодиодов 3W довольно разнообразное – от устройств полноценного освещения до подсветки аквариумов и оранжерей. Таким образом, мощные светодиоды 3W эксплуатируются в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: уличное освещение, светодиодные лампы, автолампы, светодиодные прожекторы и фонарики, индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное и ландшафтное оформление зданий, искусственная подсветка бассейнов, аквариумов, оранжерей (используется спектр излучения, оптимальный для развития растений, аквариумных жителей и водорослей) и многое другое.

Более подробные характеристики, габаритные размеры, расшифровка маркировки, цоколёвка полярности мощных светодиодов 3W указаны ниже. Также дополнительно приведена характерная конструкция и схема подключения мощного светодиода 3W.

Гарантийный срок работы поставляемых нашей компанией ярких мощных светодиодов 3W составляет 2 года, что подкрепляется соответствующими документами по качеству.

Подгруппы

High-Brightness светодиоды делятся на следующие подгруппы:

  • Р2 Oval 4-mm – изделия цветные, представленные в синем, красном и зеленом исполнении. Используются в разных RGB – устройствах, к примеру, для подсветки биллбордов и мониторов.
  • P2 Round 5-mm – цветные и белые Cree светодиоды, способные работать при перепадах температуры и в условиях повышенной влажности, поэтому часто используются на открытом воздухе. Светодиоды белые делятся на два типа: warm white и cool white (т.е. теплый и холодный оттенки). Цветные светодиоды представлены в красном, желтом, синем, зеленом цветах.
  • P2 Oval 5-mm – светодиоды цветные, специально разработанные для применения в LED-модулях, например, «бегущая строка», и разных информационных указателях в аэропортах, на дорогах и т.д. Могут иметь красный, желтый (янтарный), зеленый и синий цвет.
  • SMD – светодиоды белые и цветные. Цветные LED изделия подразделяются на single-color (с одной парой анод-катод, светятся одним цветом) и full-color (с тремя парами анод-катод). По сути, они представляют собой, три разноцветных светодиода (RGB) в одном корпусе. Светодиоды белые имеют разновидности cool white и warm white.
  • P4 – продукция белая и цветная, предназначенная для получения направленного излучения. Используется при подсветке сигнальных фонарей транспорта, вывесок магазинов и др.

Некоторые свойства светодиодных ламп от разных производителей

  • Не секрет, что такое оборудование как диодные лампочки лучше приобретать у известных брендов. Хотя и азиатские производители сегодня представлены широко на данном сегменте рынка. Ниже перечислены характерные особенности для различных производителей:
  • Китайские изготовители зачастую используют дешевые комплектующие, что снижает период эксплуатации лампы;
  • В одном и том же комплекте от китайского изготовителя диоды могут иметь разную световую температуру, что будет сказываться на качестве освещения (например, один диод будет светить белым светом, второй желтым);
  • В китайских образцах очень часто можно встретить плохо устроенную систему теплоотвода, что опять же скажется на длительности их использования;
  • Западные же модели на постоянной основе комплектуются керамическими изоляторами, которые невозможно расплавить, даже если возникнут проблемы с отведением тепла;
  • Светодиодные лампы европейских изготовителей имеют полное отражение от фонаря, что обеспечивает яркий и равномерный свет, они не ослепляют водителей, едущих по встречной полосе и полностью приемлемы даже для усталых глаз;
  • Как правило, заявленные технические характеристики для LED-ламп со стороны западных производителей полностью соответствуют истине. Если эксплуатационный период указан в количестве 30 000 часов, то сомневаться в этом не стоит.
