Как рассчитать потребляемую мощность LED ленты?
Для рассчета потребляемой мощности LED ленты необходимо учитывать ее номинальную мощность, выраженную в ваттах. Номинальная мощность указывает на общую энергию, которую лента потребляет при работе.
Для начала, необходимо определиться с длиной LED ленты, которую вы собираетесь использовать. После этого узнайте мощность одного метра ленты.
Если, например, мощность одного метра LED ленты составляет 10 Вт, то для рассчета потребляемой мощности при заданной длине ленты, необходимо умножить мощность одного метра на длину ленты:
Потребляемая мощность = Мощность одного метра x Длина ленты
Таким образом, если у вас есть LED лента длиной 5 метров и мощностью 10 Вт/м, потребляемая мощность будет:
Потребляемая мощность = 10 Вт/м x 5 м = 50 Вт
Таким образом, потребляемая мощность такой LED ленты составит 50 Вт.
Важно помнить, что номинальная мощность LED ленты указывает на максимальное потребление энергии. При этом, фактическая потребляемая мощность может быть ниже, особенно если используется регулятор яркости или другие элементы управления
Формула для расчета
Чтобы определить сколько мощности будет потреблять LED лента, необходимо воспользоваться следующей формулой:
Мощность = Напряжение x Ток
Напряжение измеряется в вольтах, а ток — в амперах. Если лента потребляет 200 ватт, нужно знать, какое напряжение используется для ее работы. Например, если напряжение равно 12 вольтам, то можно рассчитать значение тока:
Ток = Мощность / Напряжение
Таким образом, при напряжении 12 вольт и мощности ленты 200 ватт, ток будет равен 16.67 амперам.
Помните, что результаты расчета могут быть приближенными, так как фактическое потребление мощности может зависеть от качества и условий работы LED ленты.
Пример расчета
Чтобы определить потребление мощности LED ленты, необходимо учесть ее объемную мощность. Если у вас имеется LED лента мощностью 200 Вт, то это означает, что она может потреблять до 200 Вт электроэнергии.
Однако, чтобы сделать точный расчет, следует учесть такие факторы, как время ее работы и интенсивность освещения. Например, если LED лента работает в течение 8 часов в день, то ежедневное потребление составит 1600 Вт (200 Вт × 8 часов).
Также, стоит учесть, что некоторые LED ленты имеют возможность регулировки яркости и цветовой температуры, что может влиять на их потребление энергии. Для более точного расчета и определения потребления мощности, рекомендуется обратиться к техническим характеристикам конкретной LED ленты или проконсультироваться с продавцом.
Важно также помнить, что правильная установка и использование LED ленты может существенно сократить потребление энергии. Например, использование диммера позволяет регулировать яркость и, следовательно, снижать потребление мощности
Кроме того, регулярное обслуживание и чистка LED ленты помогают поддерживать ее работоспособность и эффективность.
В итоге, при выборе LED ленты и расчете потребления мощности, рекомендуется учитывать все факторы, чтобы обеспечить максимальную эффективность и экономию энергии.
Как правильно рассчитать требуемый параметр
Чтобы определить, сколько ампер или какой ток будет потреблять led на 12 или 24 вольт, нужно просто выяснить тип приобретенной продукции и по таблице, приведенной выше, выяснить искомый параметр.Из таблицы мы получим уже готовые значения для изделий с длиной до пяти метров. При этом, если длина подсветки будет превышать 5 метров, к конечному значению таблицы нужно просто приплюсовать необходимую длину. Гораздо проблематичнее дела обстоят при вычислении нужного параметрам в ситуации, когда длина подсветки составляет, например, 2,4 м. В таком случае необходимо вычислить, сколько светодиодов приходиться на кусочек (в данном случае 0,4 м). Это можно выяснить, подсчитав количество диодов вручную. После этого, используя метод пропорций, можно легко вычислить, сколько тока будут потреблять конкретное количество источников света.
Расположение диодов
Как видим, каждая осветительная установка будет носить исключительно индивидуальный характер. Поэтому расчет нужно проводить для каждой отдельной подсветки. Это позволит избежать ситуации преждевременного выхода из рабочего состояния источников света вследствие нарушения условий эксплуатации.После этого можно спокойно подбирать блок питания. Поскольку вычисленное количество потребляемого тока это и будет тот параметр, по которому необходимо подбирать преобразователь. От блока питания можно запитать led с напряжением в 12, 18 и 24 вольт.Вычислив, какую мощность имеет 1 м изделия, можно легко вычислить данный параметр для всей длины подсветки
Для этого полученное значение просто умножает на общую длину осветительного прибора.Обратите внимание! Осуществляя расчеты для подбора оптимального блока питания, обязательно необходимо закладывать в них 20-30 % от полученного конечного результата, формируя тем самым запас прочности покупаемого преобразователя.Такой объем запаса необходимо делать из-за того, что в сети напряжения иногда встречаются скачки. Они, в ситуации, когда блок питания был выбран без хотя бы минимального запаса в 20%, могут вывести его из строя
Это означает, что преобразователь может просто перегореть. В результате вы не сможете пользоваться свой подсветкой, пока его не замените. Но бывают ситуации, когда от перенапряжения из строя выходят и сами диоды.
Светодиодная подсветка в комнате
Чтобы вычислить энергопотребление подсветки, необходимо потребляемую мощность всей подсветки (с учетом 20-30 % запаса) нужно просто умножить на то количество времени, сколько она будет включена в день. К примеру, предполагается, что работать светодиодное изделие будет в течение четырех часов. Но здесь в расчетах необходимо учитывать цвет светодиодов.
Использование компьютерного БП в качестве драйвера
Один из доступных стабилизированных источников напряжения на 12В – компьютерный БП. Расчет драйвера питания для светодиодов на его основе имеет ряд особенностей. Начинка системного блока требует разное напряжение – 3,3 В; 5 В; 12 В. Поэтому у такого блока несколько выходных каскадов, между которыми распределяется выдаваемое напряжение.
На канал 12 В приходится около 50% номинальной нагрузки.
Реальная мощность такого БП = паспортная мощность*0,5/1,3.
Таким образом, для питания светодиодной ленты от БП 150 Вт будет доступно около 60 Вт. На радиорынке такие «раритеты» можно найти по 2-3 доллара, что вдвое дешевле стандартных драйверов.
Сколько потребляет светодиодная лента 1 метр
Величина светоотдачи при выборе светодиодной ленты
Интенсивность светового потока – главная светотехническая характеристика, выражается в люменах на метр (lmm или лмм). Её величина определяется типом светодиодной ленты и количеством светодиодов на метр. Данную величину достаточно просто рассчитать и самому.
Расчёт светового потока для SMD 3528 30 LED Если светодиодная лента с типом диода 3528 имеет 30 светодиодов на одном метре, имеющий световой поток 5лмм каждый. Умножаем 30 диодов на 5лмм и получаем 150лмм (примерно такой же световой поток излучает лампочка накаливания в 10Вт).
Расчёт светового потока для SMD 5050 30 LED Если лента на основе светодиодов 5050 имеет на каждом метре по 30 диодов, имею световой поток уже по 12лмм, то 12лмм умножаем на 30 светодиодов и получаем 360лм (это равносильно световому потоку лампочки накаливания в 24Вт).
Пользуясь данной методикой можно с лёгкостью подчитывать световой поток и сравнивать его со световым потоком от лампочек накаливания.
Обратный расчёт светового потока Выполним обратный расчет на конкретном примере. Вам нужно сделать потолочное освещение в комнате размером 5м?4м. Периметр комнаты такого размера составит 5+4+5+4=18 метров. Вы хотите создать мягкое и не очень яркое освещение.
Если использовать лампы накаливания, то суммарная их мощность должна будет составлять порядка 200 ватт, световой поток от которой составит 3000лм (15лм?200). Длина ленты должна быть равна длине периметра комнаты, то есть 18 метров. Для определения светового потока, который должен излучать один метр светодиодной ленты нужно разделить 3000лм на 18 метров. Получается 166 лм/м. Для нашего случая подойдет лента с 30 светодиодами SMD3528 на метре длины. Расчет делался, без учета потерь на отражение от потолка, а они составляют не менее 50%. Следовательно, для гарантированной освещенности комнаты нужно выбрать ленту с большим в два раза световым потоком.
Есть два варианта, либо взять ленту с 30 светодиодами SMD5050, или SMD3528, но уже в количестве 60 шт. на метре. Первый вариант предпочтительнее, так как обеспечит гарантированный запас.
Для RGB и монохромных светодиодных лент расчет выполняется точно так же, как и для лент белого свечения.
На светодиодных лентах не всегда нанесена маркировка, что затрудняет сделать расчеты. Но узнать технические параметры светодиодной ленты очень просто, если воспользоваться данными, приведенными в таблице. В настоящее время в светодиодных лентах, как правило, применяются два типа светодиодов SMD3528, имеющие размер 2,8мм?3,5мм и SMD5050 размером 5,0мм?5,0мм. Поэтому, по размеру светодиодов, можно определить, какой тип светодиодов запаян на ленте. Посчитав количество светодиодов на метре длины, по таблице можно получить данные о технических характеристиках светодиодной ленты.
| Справочная таблица основных технических характеристик для светодиодных лент на напряжение 12В | |||||
|---|---|---|---|---|---|
| Тип светодиода | Размер светодиода, мм | Количество светодиодов на один метр длины светодиодной ленты, шт | Потребляемая мощность одного метра длины светодиодной ленты, ватт | Световой поток метра длины светодиодной ленты, лм | Эквивалентная мощность лампы накаливания, ватт |
| SMD3528 | 2,8?3,5 | 30 | 2,4 | 150 | 10 |
| 60 | 4,8 | 300 | 20 | ||
| 120 | 9,6 | 600 | 40 | ||
| SMD5050 | 5,0?5,0 | 30 | 7,2 | 360 | 24 |
| 60 | 14,4 | 720 | 48 |
С помощью таблицы не сложно подобрать тип и длину светодиодной ленты – аналога лампочкам накаливания. Например, что бы заменить одну лампочку накаливания мощностью 80Вт светодиодной лентой, нужно взять 8 метров SMD3528 (30LED), или два метра светодиодной ленты SMD3528 (120LED) или SMD5050(60LED).
Для чего необходимо выяснять
Светодиодная лента представляет собой прибор, имеющий гибкую основу, на которой размещены последовательно подключенные диоды. Данная продукция при своей работе использует низкое напряжение (12 или 24 вольт).
Из-за того, что данная продукция является низковольтной, имеются трудности подключения ее к стандартной сети в 220 вольт. Ведь если подключение будет идти напрямую, то лента на 12 вольт просто сгорит. Поэтому для подключения светодиодной продукции такого плана используют специальные преобразователи напряжения – блоки питания.
Блоки питания для светодиодных лент
Блок питания осуществляется понижение напряжения 220 вольт для требуемого уровня – 12 или 24 вольт. Для питания данной продукции на сегодняшний день существует достаточно большой выбор преобразователей, что затрудняет выбор. Для того, чтобы правильно выбрать блок питания, необходимо знать какой ток или сколько ампер будет потреблять светодиодная лента, применяемая для подсветки. А это не постоянная величина, которая зависит от следующих параметров:
длина (сколько метров используется). Это изделие может нарезаться на различные отрезки. Главное, чтобы нарезка осуществлялась в четко определенных местах. Иначе лента будет повреждена и не сможет работать;
Место для разрезания
- тип led;
- тип светодиодов;
- плотность размещения источников света.
Все перечисленные выше параметры необходимы для того, чтобы рассчитать потребляемую мощность светодиодной ленты, а именно, какой ток или сколько ампер она способно потреблять.
Освещение детских площадок: нормы
Современные детские площадки, конечно, отличаются от спортивных, но по своей функциональности их можно приравнять друг к другу. К привычным нам горкам, качелям и каруселям, для физического развития детей, добавляется множество спортивных снарядов. Поэтому грамотное и эффективное освещение для детских площадок, просто необходима.
Обладая такими характеристиками, для детских игровых площадок нужно учитывать важные параметры.
Список параметров:
- Обеспечение комфорта и безопасности;
- Предупреждение травматизма;
- Возможность находиться на площадке вечером (особенно зимой).
Норматив освещённости детских площадок по Российскому стандарту равен 10 люкс. Но так, как площадки совершенствуются, необходимая (нормальная) степень освещённости должна составлять 70 – 100 люкс.
В соответствии с размерами, для различных детских площадок подбирается оптимальное соотношение высоты и расположения осветительных приборов. К ним относят консольные (высотой до 10 метров), и локальные (высотой до 4 метров). Мощность отдельного уличного прибора освещения рассчитывается согласно стандартам СНиП.
Стоит учитывать и эстетическую составляющую, подобрав светильники подчёркивающие экстерьер площадки.
Подключение RGB ленты
Если у вас лента многоцветная – RGB, то в этом случае еще нужно подключить контроллер.
Он устанавливается всегда после БП. Его входное напряжение – 12 или 24Вольт.
То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.
Каждый провод отвечает за свой цвет:
синий Blue – клемма “В” на контроллере
зеленый Green – клемма G
красный Red – зажим R
черный или другого цвета провод отличный от первых – клемма V+
Разъем Power (питание) – это место куда подключаются провода питания.
Здесь тоже нужно соблюдать полярность. Плюс с блока на “+V” контроллера, минус к “-V”.
Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.
Сопутствующие вопросы
Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.
Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.
Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.
Основные критерии выбора
Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:
- Метод преобразования напряжения.
- Принцип охлаждения.
- Исполнение.
- Выходное напряжение.
- Мощность.
- Дополнительный функционал.
Метод преобразования
Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.
Охлаждение
Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.
Такой блок не только шумит, но и является своеобразным пылесосом
Исполнение
От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.
Выходное напряжение
Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.
Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение
Мощность
Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.
На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.
Дополнительные функции
Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.
Схемы драйверов и их принцип работы
Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:
- Со стабилизацией тока.
- Со стабилизацией напряжения.
- Без стабилизации.
Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.
Драйвер со стабилизацией тока
Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.
Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.
С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.
Драйвер со стабилизацией напряжения
Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.
Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.
Драйвер без стабилизации
Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.
На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.
Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.
Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.
Как работает светодиодное освещение?
Полупроводниковый элемент, с помощью которого излучается световой поток, состоит из 2 кристаллов. Если рассмотреть все на атомном уровне, в первом камне содержатся электроны, а во втором при имении микроскопа можно заметить отверстия. В том случае, когда при подключении этой конструкции полюса совпадают, то есть плюс идет к отверстиям, а минус стремится к электронам, через него пройдет ток.
Свечение возможно только когда полюса совпадают. Светодиод начнет мерцать, если его подключить к источнику тока. Кристаллы небольшого размера — в среднем 5 мм в диаметре. Если через эти камни провести ток, сила которого равна 15 амперам, они перегорят. Из-за этого полоски подключаются к блокам питания, которые принимают полное напряжение 220 В и понижают его до необходимого уровня.
Каждый регулятор имеет диодный мост и RC-фильтр, который сглаживает нарушения напряжения. За счет этого фильтра можно определить уровень работоспособности адаптера. Микросхемы используются в дорогостоящих вариантах, RC-фильтры — в более дешевых.
Производители выпускают диодные устройства на 12 и 24 В. Напряжение регулятора должно соответствовать этим параметрам.
Ниже приведена схема блока питания для лент. Стоит заметить, что она мало чем отличается от схемы для ламп, работающих на тех же светодиодах.
Полоску можно представить как 3 комплекса светодиодов:
монохромный (одноцветный)
Содержит один кристалл, из-за чего может светить только одним цветом.
RGB (трехцветный);
3 кристалла позволяют смешивать 3 цветовых спектра и получать новый оттенок.
RGBW (четырехцветный с добавлением белого).
4 кристалла смешивают 3 цвета и еще один белый.
Как уже было сказано, осветительные полоски делают своеобразный микс из 3 или 4 цветов и получают новые. Например, из смешивания зеленого и синего можно получить бирюзовый, из смеси красного и синего — фиолетовый и так далее.
Виды диодов
В первую очередь следует сказать, что сегодня существует два типа лент. Их маркируют как RGB и SMD-устройства. Первая разновидность предоставляет своему владельцу возможность создавать самые различные оттенки подсветки. Ее каждый отдельный элемент состоит из 3 диодов. Отсюда происходит и название устройства. Диоды светятся красным, зеленым и синим цветом (Red, Green, Blue – RGB).
Для такой ленты требуется приобрести специальный пульт управления, который называется контроллером. светодиодной ленты влияет на выбор этого блока управления. Он будет контролировать не только цвет, испускаемый устройством, но и его яркость, интенсивность.
Второй разновидностью лент является устройство SMD – Surface Mounted Device, что в переводе означает «монтируемый на поверхность прибор». Диоды этого изделия одноцветны. Они бывают белыми, синими, зелеными, красными или желтыми. Это более дешевое устройство.
Как устройство LED-ленты влияет на энергопотребление
Сначала немного разберемся с устройством LED — ленты поскольку именно оно влияет на количество электричества, за счет которого она работает, а следовательно, на ее мощность. Итак, светодиодная лента представляет собой гибкую полосу, у которой источник света, светодиоды, находятся на одной стороне и расположены на одинаковом расстояние друг от друга. Именно от размера светодиодов зависит потребление электричества, подробней о нем поговорим ниже. На этой же стороне находятся элементы управления. Обратная сторона, чаще всего, представляет собой клейкую основу для фиксации на поверхности объектов освещения.
На мощность светодиодной ленты влияет не только ее устройство, но и другие показатели. Вот основные из них, которые требуются для расчетов мощности потребления:
- вид (тип) изделия;
- размер отдельных светоизлучающих диодов;
- общий размер, метраж.
Узнать все эти показатели можно на упаковке изделия для этого надо знать основные позиции маркировки, в которой вписаны данные нужные нам для расчета мощности. Так, размер самих диодов, вид изделия, метраж (стандартный метраж – 5 метров), количество элементов на метр мы можем прочесть на коробке. Как правило, на первом месте маркировки указан тип изделия.
Затем, обычно, следует указание цифр, которые обозначают площадь светодиода в миллиметрах. Логично предположить, что чем больше светодиод по размеру, тем выше мощность потребления, и это действительно так. То есть если изделие имеет светоизлучающий диод размером 5 *5 мм, то его потребление энергии больше, чем у ленты с элементами размером 3,5*2,8 мм. Информацию о размере светящихся элементов можно узнать, посмотрев на цифры, указанные на маркировке, идущие сразу после типа (SMD 5050, SMD 3528).

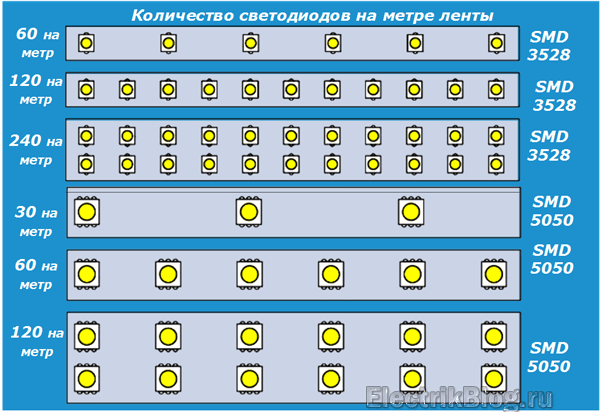

Также в маркировке указано количество светодиодов на метр. Полосы бывают с таким количеством светящихся элементов: 30, 60, 72, 120 для SMD 5050 изделий и, 60,120 и 240 для SMD 3528, соответственно. Естественно, большее количество элементов потребляет больше энергии, что увеличивает мощность светодиодной ленты.
Расчет потребления
Каждый желающий может произвести расчеты потребления, и зачастую, даже не потребуется калькулятор. Но для того чтобы посчитать, потребуется некоторая информация. Итак, для того чтобы знать как рассчитать мощность светодиодной ленты нужного метража необходимо владеть следующими параметрами:
- метраж, какая длина вам потребуется;
- количество светодиодов на метр (SMD 5050 – 30, 60, 72, 120; SMD 3528 – 60, 120, 240);
- потребление электроэнергии на один метр (измеряется в Вт).
В зависимости от типа изделия и количества светоизлучающих диодов, которые будут использованы на один метр зависит мощность потребляемого, этим отрезком, электричества. Сколько светодиодов приходиться на метр ленты, как и тип изделия, как говорилось ранее, можно узнать при покупке. Наиболее распространенные типы, которые используются как в интерьерах, так и для подсветки рекламы, это одноцветные устройства – SMD 5050, SMD 3528. Параметры мощности для них указаны в таблицах.
В качестве примера сделаем расчет мощности светодиодной ленты SMD 5050 для 72 светодиода на метр для изделия в 5 метров.
Смотрим по таблице мощность потребления для этого количества светодиодов и умножаем на метраж.
Пример расчета: 15(Вт)*5(м)=75(Вт/м)
Получаем – потребляемая мощность светодиодной ленты для 5 метров данного типа изделия с 72 диодами – 75 Вт. Произведя такие нехитрые подсчеты, мы узнали так необходимую нам мощность потребления.
Если вы решили прибегнуть к использованию данного типа освещения (подсветки), то вы не ошиблись в выборе. Но помните, что рассчитывать потребляемую электроэнергию обязательно и достаточно просто. Даже если вам просчитывают ее при покупке, не поленитесь и обязательно посчитайте сами, это поможет избежать возможных огорчений в последующем.
Расчет мощности светодиодной ленты
Мощность светодиодной ленты требуется подсчитывать, чтобы подобрать подходящий для нее блок питания. При неточных подсчетах, можно приобрести недостаточно или, напротив, слишком мощный прибор. Работа будет некорректной, светодиодная лента быстро выйдет из строя.
Прежде чем приступать к расчету, нужно разобраться с многообразием существующих маркировок светодиодных осветительных приборов. Аббревиатура SMDXXYY означает следующее:
- SMD – тип используемой технологии, по которой производились печатные платы.
- XX, YY – размеры каждого светодиода, измеряемого в десятых долях миллиметра.
Для расчета мощности LED-ленты необходимо силу тока (измеряется в Амперах) умножить на напряжение (Вольт).

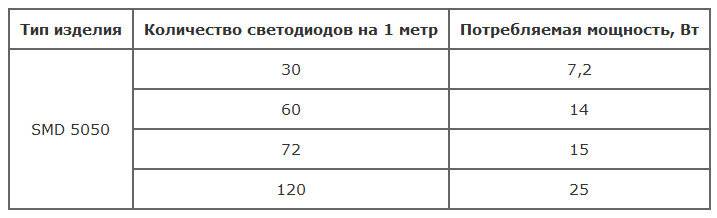

Упростить расчеты сможет таблица:
| Тип светодиодных лампочек | Концентрация светодиодов на 1 метр | Потребляемая мощность 1 метра ленты |
| SMD 5050 | 120 | 25 |
| SMD 5050 | 60 | 15 |
| SMD 5050 | 30 | 7,2 |
| SMD 3528 | 240 | 19,2 |
| SMD 3528 | 120 | 9,6 |
| SMD 3528 | 60 | 4,8 |
Особенности установки блоков питания
При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).
Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.
Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.
При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.
