Монтаж отопления из полипропиленовых труб: как сделать систему отопления из полипропилена

Системы отопления из полипропиленовых труб

На сегодняшний день трубы из полипропилена для отопления используют широко, и на то есть масса причин:

1. Во-первых, это доступная стоимость. По сравнению с медью их можно назвать дешевыми.
2. Во-вторых, это отсутствие ненадежных соединений. Все стыки отдельных частей полипропиленового трубопровода соединяются методом горячей пайки, что полностью исключает или сводит к минимуму использование разъемных соединений, для герметизации которых применяется резина или паронит. Такое соединение можно прировнять к сварному шву – его качество полностью зависит от умений мастера.
3. В-третьих, это гарантия завода производителя, которая достигает 40 лет.

Именно эти факторы и обуславливают широкое применение полипропиленовых труб в системах отопления, для которых они предназначены самым лучшим образом.

Трубы из полипропилена для отопления фото

На сегодняшний день существует несколько разновидностей полипропиленовой трубы:

• это PN16 и PN25, которые в системах отопления не применяются в связи с их неспособностью выдерживать на протяжении долгого времени высокие температуры, а также наличия у них большого коэффициента температурного расширения;
• и так называемая композитная труба, которая успешно показала себя в работе при больших давлениях и высоких температурах.

Какие трубы для отопления выбрать

Что такое композитная труба? В принципе, это та же самая металлопластиковая труба, только для ее изготовления применяют полипропилен – по-другому ее еще называют стабилизированной трубой.

Почему стабилизированной? Все просто, в отличие от полипропиленовой трубы, в которой отсутствует металл, она ведет себя стабильно при высоком давлении и высокой температуре – материал практически лишен коэффициента температурной деформации и отлично выносит высокое давление.

Композитная труба для отопления фото

В зависимости от используемого для стабилизации материала и типа ее выполнения, полипропиленовые трубы для отопления могут быть трех видов – с наружной стабилизирующей прослойкой (металл посажен близко к наружному диаметру трубы) и с глубокой стабилизацией, которая может осуществляться либо за счет прослойки металла, либо посредством стекловолокна. Если разбираться в разнице между ними, то здесь можно выделить несколько основополагающих факторов:

1. Во-первых, полипропиленовая труба со стабилизацией по наружному диаметру в процессе работы нуждается в зачистке – при помощи специального ручного станка металл необходимо удалять, так как в процессе спайки он участия не принимает и является своеобразным элементом ненадежности. Ярким представителем такой трубопроводной системы является компания «Экопласт», технология которой имеет некоторые недостатки. К примеру, эта труба со временем расслаивается и вздувается, что приводит к ее порывам.
2. Во-вторых, этих недостатков полностью лишены полипропиленовые трубы для систем отопления, имеющие стабилизирующую прослойку, установленную ближе к внутреннему диаметру трубы. Зачищать перед спайкой ее не нужно, в процессе эксплуатации она не расслаивается, не вздувается и, кроме того, такая труба обладает гораздо меньшим коэффициентом температурного расширения. Ярким представителем такой продукции является труба фирмы ASG.

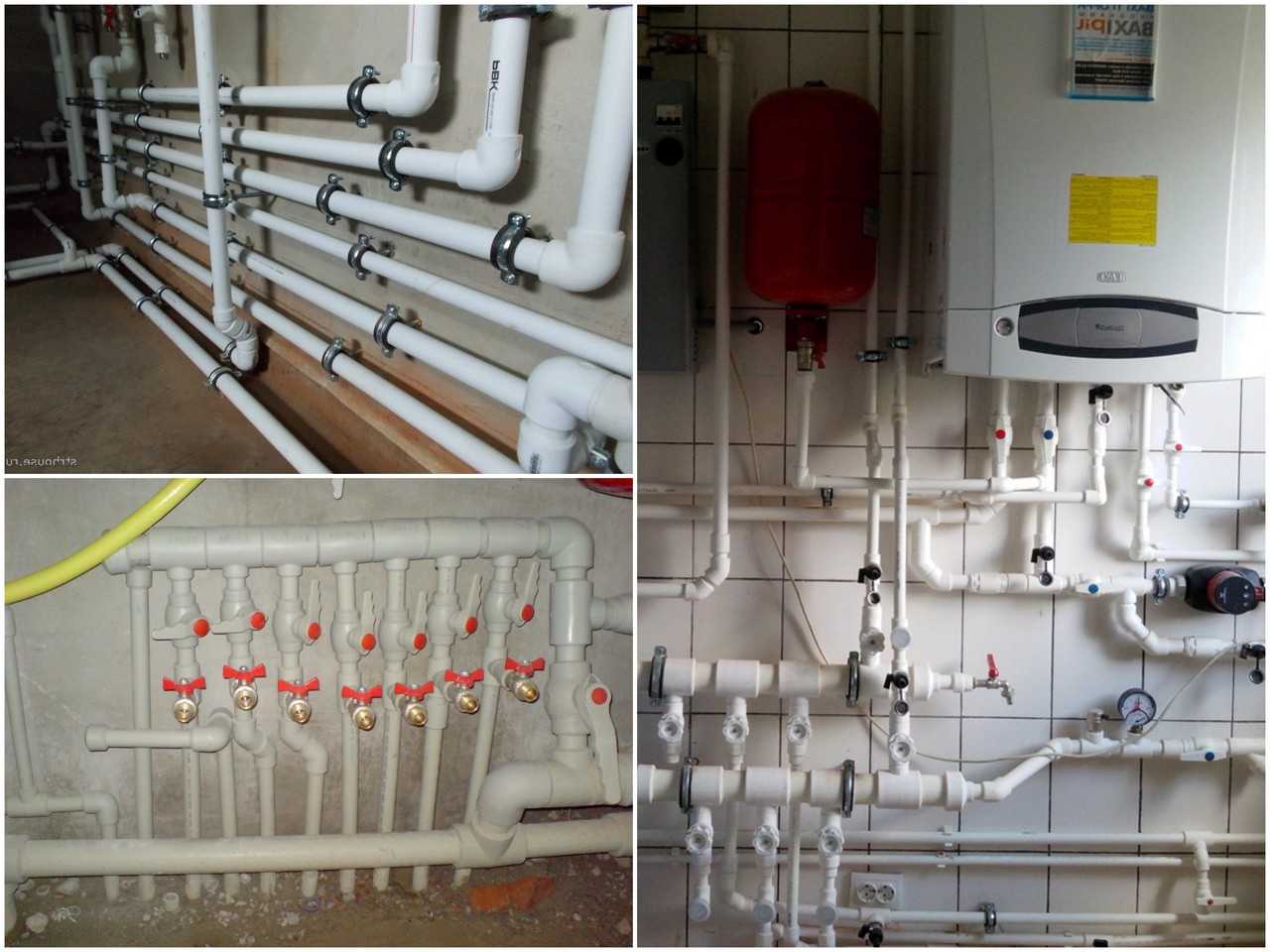

Система отопления из полипропиленовых труб фото

Необходимо уделить внимание и используемому для стабилизации материалу – как правило, это либо алюминий, либо стекловолокно. И тот и другой материал с возложенными обязанностями справляется на все 100%. Существенная разница между этими трубами наблюдается в их стоимости, на которую оказывает влияние дороговизна цветных металлов

Существенная разница между этими трубами наблюдается в их стоимости, на которую оказывает влияние дороговизна цветных металлов

Существенная разница между этими трубами наблюдается в их стоимости, на которую оказывает влияние дороговизна цветных металлов.

Ну и в заключение темы нужно осветить один немаловажный аспект, касающийся практического применения пластика в отопительных системах. В качестве недостатков этих труб можно выделить достаточно большой коэффициент теплопотерь, а также хотя и низкую, но все же присутствующую температурную деформацию, которая может натворить много бед при скрытом монтаже. Как правило, пластиковые трубы для отопления помещаются в мерилоновый чехол, который при скрытом монтаже не только гасит температурное расширение этих труб, но и является хорошим изоляционным материалом, позволяющим снизить потери тепла при его транспортировке к отопительным приборам.

Автор статьи Александр Куликов

2 Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

• Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
• Невысокое магистральное давление и практически полное отсутствие гидроударов.
• Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
• Небольшая протяженность трубной магистрали исключает воздушные пробки.
• Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Дополнительный материал: Обвязка котлов отопления

Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:

• котел;
• радиатор;
• краны шаровые;
• гайки, фиксирующие котел;
• очистительные фильтры;
• термоголовки для батарей;
• тройники, уголки;
• краны Маевского;
• разные клапаны;
• измерительные приборы;
• циркуляционный насос;
• распределители;
• крепеж.

https://youtube.com/watch?v=BlGNuAQyGvE

Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.

При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.

На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.

Какие трубы использовать?

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Придерживайтесь следующей схемы:

• для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
• к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
• к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Выбор труб и соединительных элементов

Существует несколько марок полипропиленовых (ПП) труб:

• PN10: имеют достаточно тонкие стенки, предназначены только для подведения холодной воды и монтажа теплых полов при максимальном нагреве +45°С;

• PN20: используются в системах канализации и холодного или горячего водоснабжения ; при этом температура воды в них не должна превышать +80°С, для упрочения армируются; при маркировке изделий для горячей воды используется вертикальная красная полоса ;

Трубы для холодной и горячей воды

• PN25: предназначены для монтажа отопительных сетей с рабочей температурой теплоносителя до +95°С; для усиления прочности армируются;

• PN16: встречается реже; применяется для горячего и холодного водоснабжения. допустимая температура в трубах +60°С.

Для проведения водопровода в частных домах используют трубы 20 мм, оборудования стояков 5-этажек – 25 мм, 9-этажных домов и более высоких строений – 32 мм. Разводка же в квартирах осуществляется трубами 20 мм. При монтаже вентиляции используются диаметр 400 мм. Для наружной разводки и заглубления их в землю следует применять гофрированные изделия, имеющие большую устойчивость к просадке грунта.

Трубы пропиленовые гофрированные

Важно! При подводе горячей воды трубы слишком большого диаметра использовать не рекомендуется, т.к. слишком высокая тепловая нагрузка будет способствовать их размягчению

Устойчивость к температурным колебаниям и давлению определяются толщиной их стенок и видом полимера (они могут изготавливаться из блоксо-, рандомсополимера полипропилена или специального трудновоспламеняемого состава). С целью увеличения прочности могут дополнительно армироваться стекловолокном или фольгой.

Армированные и неармированные трубы

Соединение труб

Для соединения трубопроводов (диаметр до 63 мм) используются две основные технологии:

1. Раструбная спайка – один конец муфты вводят в другой, расширенный специально для этого.
2. Муфтовая сварка – в специальную деталь (муфту) входят оба конца.

Также может использоваться резьбовое соединение, для его выполнения применяются фитинги, укомплектованные раструбом.

Для соединения трубопроводов (диаметр более 63 мм) применяется технология сварки встык. В таком случае установка муфт не требуется, так как данное соединение имеет высокую надежность. При наличии подходящих фитингов можно воспользоваться сваркой муфтами.

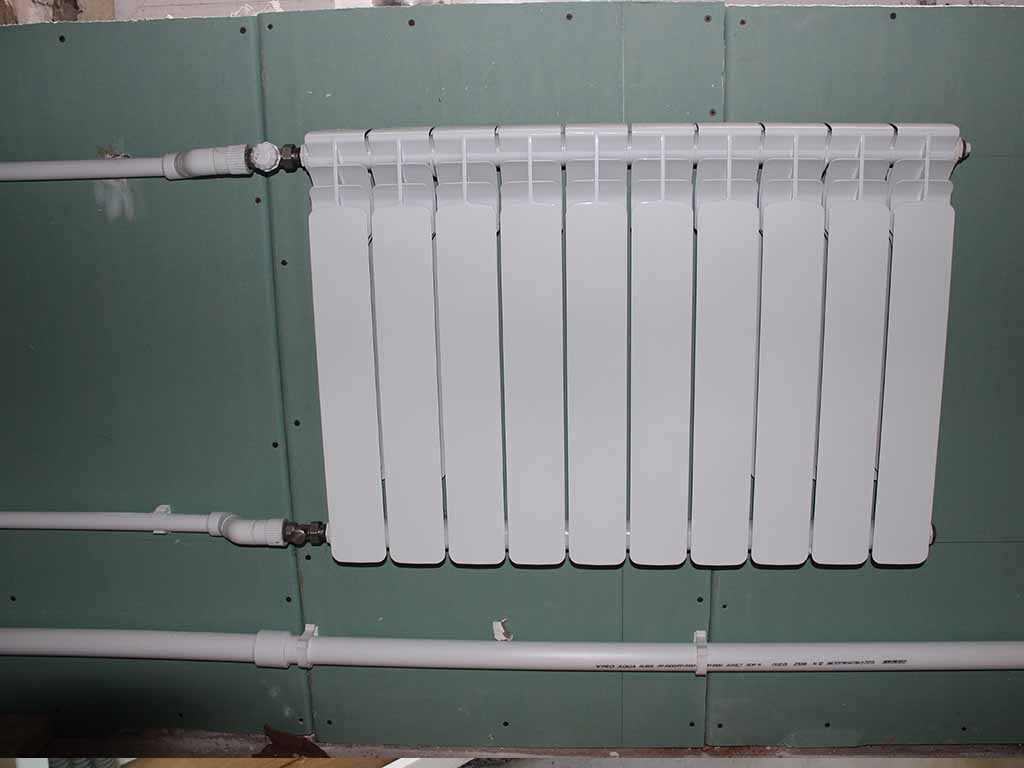

Как подключить радиатор отопления к полипропиленовым трубам

Подключение необходимо осуществлять в такой последовательности:

1. Сначала вставляется в муфту накидная гайка.
2. Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
3. Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
4. Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.

Важные нюансы монтажа полипропилена

Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.

Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.

Схема монтажа отопления из полипропилена.

Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.

Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.

Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.

Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.

При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).

По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.

Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.

Пайка труб

Метод диффузионной сварки — основной способ монтажа полипропиленовых труб. Встречая такое понятие, не нужно сразу отказываться от идеи сделать отопления из полипропиленовых труб своими руками и вводить в поисковик фразу прайс лист на отопление из полипропилена монтаж. Процесс сборки не такой сложный. Элементы системы отопления с помощью паяльника для пластика разогреваются до температуры более 250 градусов и при монтаже образуют прочное, герметичное соединение с однородной структурой.

Процесс сварки начинается с подключения паяльника в сеть и нагрева. На корпусе этого оборудования существуют специальные сигнальные лампочки, которые информируют о возможности работы или необходимости дополнительного нагрева. Заготовка трубы обрезается согласно вычисленным заранее размерам при помощи ножниц. Как правило, ножницы и паяльник входят в единый комплект. Если трубы армированные, стоит зачистить край трубы с помощью особого прибора – шейвера. Если шейвера нет, снять фаску можно при помощи ножа, но это достаточно трудоемкий процесс.

Далее необходимо вставить хорошо разогретую трубу в фитинг и выдержать определенное время. Сколько? Поможет вычислить влияние времени на диаметр полипропиленовых труб для отопления таблица соответствия.

Длительность процесса пайки, т.е. длительность выдержки, зависит от диаметра трубы и модели инструмента.

Детали нужно стыковать максимально плотно и без перекосов в месте прилегания друг к другу. Выдерживая их в определенном положении, нельзя поворачивать и шевелить трубы

Особое внимание нужно уделить процессу пайки поворотных фитингов: если угол будет развернут не в ту сторону, необходимо будет перепаивать весь узел, а фитинг менять на новый

Отметим, что трубы для отопления из полипропилена должны надежно крепиться к стене с шагом крепежа не менее 60 сантиметров. Для каждого типа труб существуют свои крепления, которые идут в комплекте поставки. Они точно рассчитаны на вес трубы конкретного диаметра с водой, а потому использование самодельных креплений может стать причиной серьезной деформации системы отопления.

Исходя из практики, пайка отопления в обычной двухкомнатной квартире выполняется за сутки, даже если вы впервые монтируете систему отопления. Именно скорость сборки является одним из главных преимуществ полипропиленовых труб, но, опять же, многое зависит от грамотно составленного проекта.

Полезные советы

Чтобы знать, как правильно установить отопление частного дома своими руками от А до Я, желательно ознакомиться со следующими рекомендациями:

1. Пайку трубопроводов из полиэтилена допускается проводить только в том случае, если в помещении температура воздуха не менее +5 °C. В противном случае будет совершенно невозможно добиться идеального соединения, и в результате отопительная система слишком быстро выйдет из строя.
2. Перед тем как произвести пайку, необходимо с краев трубы удалить всю имевшуюся грязь. Это можно сделать с помощью сухой чистой ветоши. После чего поверхность протирается спиртом, который разводится с водой в пропорции 1:1.
3. Время сварки и остывания трубопроводов определяется по специальному справочнику, в зависимости диаметра приобретенных изделий.

Виды пластиковых труб для отопления

В настоящее время производители предлагают несколько типов пластиковых труб для автономного теплоснабжения. Разница между ними заключается в использованных материалах, которые в итоге определяют их свойства. Поэтому до того как сделать пластиковое отопление своими руками обязательно необходимо ознакомиться с характеристиками труб.

Применяющиеся виды пластиковых труб для отопления можно разделить на три типа – металлопластиковые, полипропиленовые и изделия из сшитого полиэтилена. Каждый из этих видов обладает уникальными эксплуатационными свойствами. Выбор определяется изначальными характеристиками отопления – давление, возможные перепады температур, интенсивность эксплуатации и т.д. Поэтому для изготовления качественного пластикового отопления в частном доме рассмотрим наиболее значимые параметры:

• Температурный режим работы. Наименьшим сохранением жесткости обладают трубы из сшитого полиэтилена – деформация начинается уже при +80°С. Армированные модели полипропиленовых изделий имеют больший температурный порог – до +90°С. Лучшими показателями характеризуются металлопластиковые трубы – до +95°С;
• Надежность соединения. Меньшим показателем надежности обладает водяное отопление из металлопластиковых труб. Зажимные соединения подвержены разгерметизации при резких скачках давления. Такими же отрицательными свойствами обладают трубы из сшитого полиэтилена. Для автономного или централизованного пластикового отопления своими руками рекомендуется использовать полипропиленовые трубы, которые соединяются методом пайки;
• Долговечность. При соблюдении норм эксплуатации время безремонтной работы разводки пластикового отопления может составлять 20-25 лет. Однако этот показатель напрямую зависит от характеристик отопления и множества внешних факторов.

Специалисты советуют выбрать пластиковые трубы для отопления из полипропилена. Они имеют оптимальные показатели стоимости, надежности и могут быть установлены самостоятельно.

Определяющими показателями при выборе этого типа трубопроводов являются диаметр изделия и тип армирования. Для сохранения жесткости пластиковой оболочки при воздействии высоких температур при изготовлении армированных пластиковых трубы для отопления могут быть использованы следующие материалы:

• Фольгированный алюминий. Недостатком этого вида армирования является вероятность отслоения пластика от усиливающего слоя. Это происходит при несоблюдении технологии изготовления труб;
• Стекловолокно. Относительно новый материал, который характеризуется высокой степенью надежности. Единственным недостатком пластиковые трубы для отопления, армированных стекловолокном, является высокая стоимость.

Учитывая большое количество видов пластиковых труб для отопления как по материалу изготовления, так и по торговым маркам, при выборе нужно обращать внимание на их внешний вид и маркировку. Знание последнего позволит правильно определиться с типом пластиковых труб для конкретной системы отопления

Нюансы монтажа труб из полипропилена

Как правильно выполнить монтаж отопительной системы из полипропилена в частном доме?

В непосредственной близости от котла вся арматура и трубы устанавливаются только из металла. Кран из пластика нельзя устанавливать, так как он придет в негодность слишком быстро и станет протекать. Рекомендуется размещение бронзового крана и резьбового переходника, а за ними – трубопровода из полипропилена.

Подключение к котлу трубопровода следует делать через соединение «американкой». Краны из пластика возле отводов-тройников ставить не рекомендуется, так как это делает уязвимым весь узел: при выходе крана из строя потребуется замена и крана, и фитинга.

Соединение “американкой”

Перед тем как заняться домашним отоплением следует составить план дома, показав на нем каждый элемент. Ко всем элементам системы должен быть предусмотрен беспрепятственный доступ на случай возможного ремонта, замены или отключения.

На горизонтальных участках требуется установка грязевого фильтра, а с обеих его сторон – отсекающих кранов, исключающих необходимость слива воды из контура.

Между рядом расположенными трубами должно выдерживаться расстояние не менее 5 см. Трубы закрепляются на стене с шагом крепления, зависящим от диаметра и типа изделия.

Если вы сами собираете отопительную систему из полипропилена, следует учесть важнейшую особенность ПП-изделий: способность материала увеличивать длину до 15%. При нагревании протяженность контура может увеличиться, что приведет к его деформации. Поэтому для каждого участка длиной более пяти метров требуется установка компенсатора. Он изготавливается в форме буквы «П» из отводов либо используют готовую петлю.

В связи с термическим расширением, большинство опор необходимо делать подвижными. При установке компенсатора П-образной формы с обеих сторон требуется крепление с помощью подвижных опор.

Компенсаторы нужно устанавливать петлей вниз во избежание завоздушивания системы.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм – при монтаже одного или двух радиаторов;

• 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

• 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

• 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

• 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

• 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

• 6,3 кВт – 16,6 мм (25 мм);

• 11,5 кВт – 21,2 мм (32 мм);

• 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

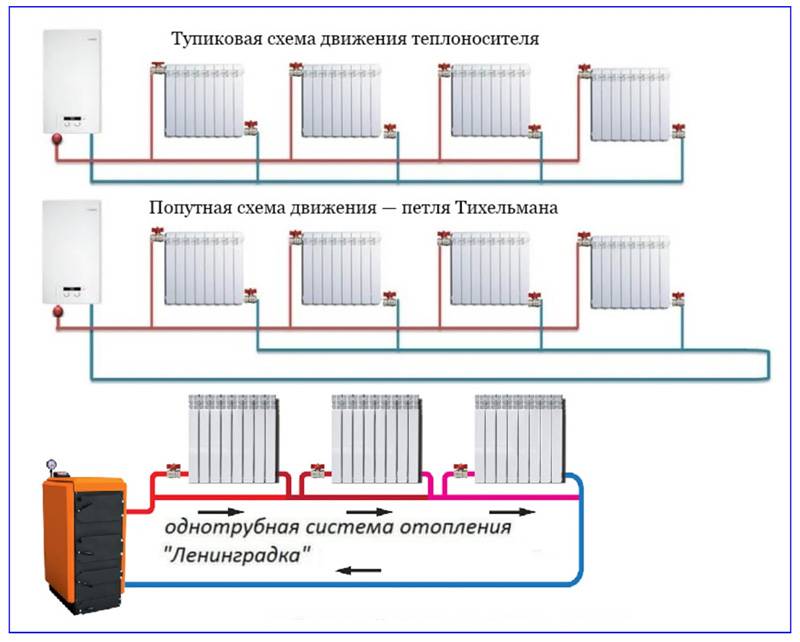

Схемы отопительных систем

Очень важно правильно выбрать схему разводки. Если дом имеет малую площадь – вполне можно обойтись однотрубной схемой с естественной циркуляцией

Для помещений большей площади лучше подойдет двухтрубная система:

• Однотрубная схема. Самый простой и дешевый вариант. Чем дальше от котла будет установлена батарея, тем более холодным будет доходить до нее теплоноситель. Очевидный плюс такого решения – экономия времени и материалов при строительстве, не менее очевидный минус – неравномерное распределение температуры и, как следствие, неодинаковый уровень прогрева помещений.
• Коллекторная схема. Потребует монтаж дополнительных элементов, позволяющих повысить энергоэффективность системы за счет более равномерного распределения тепла.
• Двухтрубная система. Отличается от предыдущих решений наличием подающего и обратного трубопроводов. Контуры работают параллельно и позволяют доставлять теплоноситель к каждому радиатору с одним и тем же значением температуры. Еще одно преимущество – в аварийных ситуациях проблемный стояк или радиатор можно легко изолировать без прекращения работы всей системы.

Не менее важный вопрос – какой из вариантов разводки труб стоит предпочесть. Есть две альтернативы – верхняя и нижняя разводка.

1. Верхняя разводка. В этом случае подающий трубопровод проходит под потолком, либо на чердаке. От него вниз спускаются стояки, к которым подсоединяются радиаторы. Обратный трубопровод из полипропиленовых труб идет по полу, либо монтируется в подвальном этаже. Такая схема разводки оправдана в ситуациях, когда теплоноситель циркулирует по системе естественным образом.
2. Нижняя разводка. Оба трубопровода (подающий и обратный) монтируются на полу нижнего этажа, либо под потолком подвала. Трубопроводы идут параллельно друг другу, а горячая вода подается в каждый стояк отдельно.
