Устройство и требования к молниезащите зданий и сооружений

Активная молниезащита

Для создания безопасных условий для сооружений объединенных одной территорией применяют активную молниезащиту.

По факту она представляет один молниеприемник. Это автомномный прибор, иными словами ионизатор, который функционирует за счет созданного магнитного поля в условиях грозы между тучей и земной поверхностью.

Область защиты зависит уровня установки, а также от вида активной защиты. Установка способна создавать безопасные условия для территории в 109 м в радиусе. Под единой защитой могут находиться несколько объектов.

Преимущества данной системы защиты:

• высокая степень эффективности;
• проста использования — система имеет автоматический запуск, не требуется проверять большое количество молниеприемников и токоотводов;
• экономичность — не требуется использования дополнительных материалов для токоотводов и прочего;
• хороший эстетический вид для любого сооружения.

Нормативная база

К перечню стандартов и регламентирующих документов, которые определяют ключевые моменты по обустройству молниезащиты, следует отнести:

• ПУЭ (редакция №7) «Молниезащита зданий и сооружений»;
• инструкция РД 34.21.122-87 (Госэнергонадзор);
• инструкция Минэнерго под номером СО 153-34.21.122-2003;
• СНиП 3.05.06-85;
• ряд ГОСТов и стандартов, касающихся порядка обустройства молниеприёмников и заземлений.

Пунктами 4.2.133-4.2.142 ПУЭ определяются общие принципы организации молниезащиты электроустановок и возникших в результате этого перенапряжений.

Требования этих пунктов распространяются на РУ (распределительные устройства) и ТП (трансформаторные подстанции) открытого и закрытого типа, работающие в цепях энергоснабжения, а также на другое распределительное и станционное электрооборудование.

Инструкция РД 34.21.122-87 распространяет своё действие на порядок организации молниезащиты на проектируемых гражданских и промышленных объектах с учётом их основного функционального назначения.

Помимо этого, она относит каждое из этих строений к определённой категории, присваиваемой в зависимости от опасности попадания в них грозового разряда.

Ещё одна инструкция (под наименованием СО 153-34.21.122-2003) касается всех видов зданий и сооружений, включая и промышленные коммуникационные системы. Она определяет порядок учёта документации по молниезащите при разработке проекта, строительстве, эксплуатации и реконструкции всех указанных объектов.

И, наконец, требования ГОСТ (включая действующие в строительстве нормативы и правила) распространяются на порядок обустройства отдельных элементов систем молниезащиты. Рассмотрим каждый из перечисленных выше документов более подробно.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

• стержневой молниеприемник;
• в виде сетки;
• тросовой молниеприемник;
• покрытие крыши в качестве молниемника.

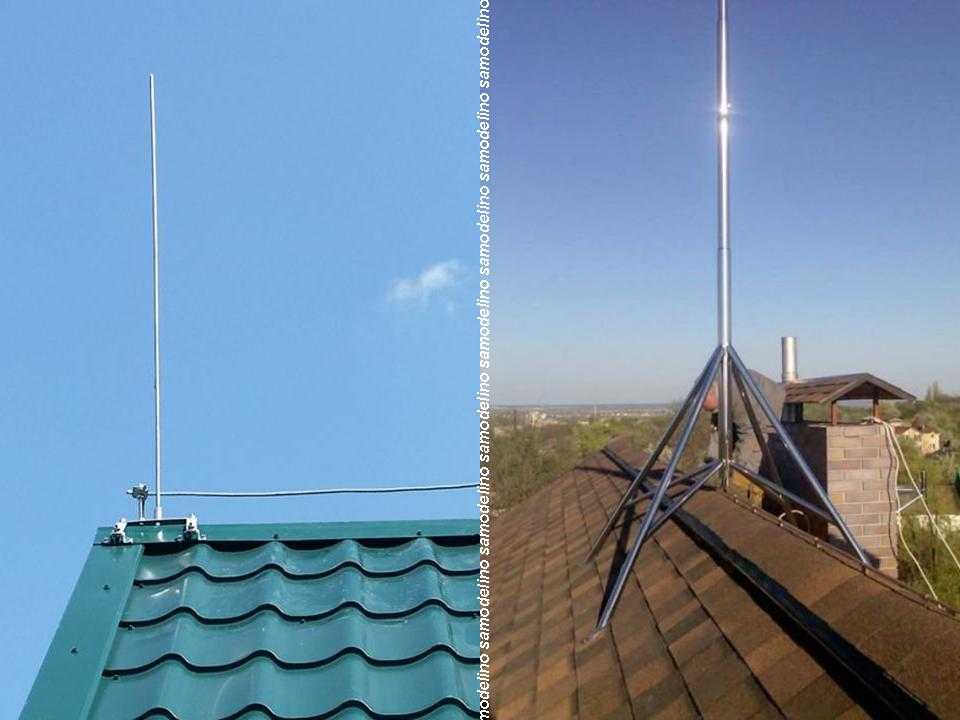

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

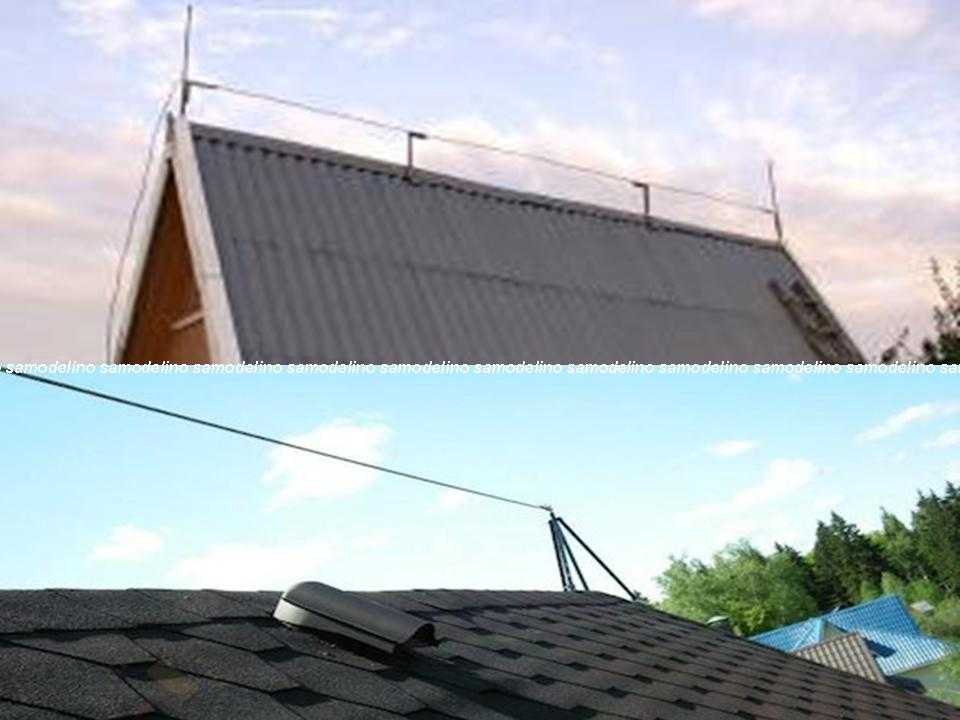

Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева. Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Заземлитель

Токоотвод соединяется он с заземлителем – одной из наиважнейших частей молниезащиты. В качестве заземлителя в целях экономии используется одно заземляющее устройство ЗУ, которое отвечает наиболее жестким требованиям следующих видов заземления:

• заземление молниезащиты;

• рабочее заземление (трансформаторы, генераторы и прочее оборудование);
• защитное заземление, обеспечивающее безопасность людей.

Заземляющее устройство молниезащиты на подстанциях выполняют горизонтально размещенными в грунте полосами, которые соединяются с вертикальными электродами, идущими к токоотводу. Все металлические части подстанции, включая корпуса баков, выключателей и прочего, должны иметь контакт с заземлением. Только в этом случае гарантирована надежная молниезащита.

Сети с напряжением от 110 кВт делают с глухозаземленной нейтралью, а подстанции на 35 кВ и ниже заземляют через дугогасящий реактор.

Все компоненты молниеотвода должны иметь антикоррозийное покрытие, в качестве которого обычно применяется оцинковка. Количество устройств на одном сооружении, а также их эффективность и зоны защиты определяются при соответствующих расчетах. Таким образом, обеспечивается защита подстанций от прямых ударов молнии при помощи стержневых молниеотводов.

Для чего предназначены внутренние устройства молниезащиты и как они работают при разрядах

Стихийное возникновение молнии происходит внезапно, создавая огромные разрушения.

Защитить дом от него позволяет внешняя молниезащита, состоящая из молниеприемника, распложенного над крышей, а также молниеотвода и контура заземления.

Ток разряда, проникающий кратковременным импульсом по подготовленной цепи, имеет очень большую величину. Он наводит в близкорасположенной проводке здания и токопроводящих частях перенапряжения, способные сжечь изоляцию, повредить бытовые приборы.

Предотвратить опасные последствия грозового разряда предназначены внутренние устройства молниезащиты, представляющие собой комплекс технических устройств и приборов на основе модулей УЗИП с подключением их к системе заземления.

Они надежно работают не только при непосредственном ударе молнии по дому, но и гасят разряды, попадающие в:

1. питающую ЛЭП;
2. близлежащие деревья и строения;
3. почву, расположенную рядом со зданием.

Если с ударом по ЛЭП обычно вопросов не возникает, то в последних двух случаях перенапряжение способно импульсом проникнуть в домашнюю проводку по контуру земли, трубам водопровода, канализации, другим металлическим магистралям, как показано на самой первой картинке

Работа внутренней молниезащиты происходит за счет подключения проникшего высоковольтного импульса на специально подобранный разрядник или электронный элемент — варистор.

Он включается на разность двух потенциалов и для обычного напряжения обладает очень большим сопротивлением, когда токи через него ограничиваются, не превышают нескольких миллиампер.

При попадании на схему варистора аварийный импульс открывает полупроводниковый переход, замыкая его накоротко. Через него начинает стекать опасный потенциал на защитное заземление.

После варистора опасное напряжение значительно ограничивается. На базе этих электронных компонентов созданы современные модули защиты — УЗИП.

Проектирование и монтаж молниезащиты

При монтаже систем молниезащиты специалисты руководствуются нормами РД «Инструкцией по молниезащите зданий и сооружений» и инструкцией СО В них подробно описывается, какие здания и сооружения должны быть защищены от молний, и каким способом.

Все здания разделяются на три класса. Большая часть общественных и развлекательных сооружений, часть жилых домов относятся к третьей категории. Это могут быть отдельно стоящие высотные дома или дома построенные на вершине холма.

От того в каком грозовом районе находится объект, зависит какие к нему будут предъявляться требования. Архитекторы закладывают в проекте устройства по молниезащите не только для последующей эксплуатации здания. Они предусматривают мероприятия и на этапе строительства, чтобы избежать несчастных случаев от воздействия грозы.

Причины возникновения молний

При солнечной жаркой погоде от поверхности земли возникают восходящие потоки  воздуха, в которых испарения имеют заряд. Мелкие частицы заряжены отрицательно, более крупные имеют положительный заряд.

Действие законов физики и ветра разделяют частицы воды с разным зарядом. Положительные заряды располагаются в верхней части тучи, отрицательные — скапливаются в нижней. При этом поверхность земли и любые предметы на ней имеют положительный заряд.

В такой ситуации с разными разрядами облаков и поверхности земли создается поля с высоким напряжением, оно может достигать десятки тысяч вольт на одни квадратный сантиметр.

При достижении показателей в 30 тысяч вольт происходит ионизация воздушного пространства, происходит пробой, называемый лидерным зарядом. Они движутся с большой скоростью, навстречу им движутся положительные заряды с поверхности земли. Чаще всего в этом процессе участвуют объекты с высокой степенью проводимости, а также любые объекты уединенные или высокие. Ими могут выступать деревья, уступы, холмы, башни, отдельные сооружения.

Лидер фактически со скоростью света поражает объект током, под этим действием разогревается плазма и создается свечение, называемое молнией. Звук при данном явлении называется громом. Исследования показывают, что большинство молний возникают в тучах с отрицательным зарядом, хотя часть из них может быть создана с воздействием положительно заряженной части.

Конструкция контура

Составные части

Заземляющий контур

Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.

Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

• В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
• Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
• Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).

Таблица сечений шин

Эти составляющие устройства необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).

Различие по месту устройства

Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).

При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.

Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.

Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.

Повторное заземление

Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля». Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»

Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».

Варианты исполнения

Молниеприемник принимает удар на себя, поэтому должен отвечать повышенным требованиям надежности при эксплуатации.

• Если он представляет собой стержень, то наилучшим материалом служит разнопрофильная прокатная сталь: водопроводные, газопроводные трубы, металлический прут. При их диаметре не менее 100 кв. мм длина должна составлять порядка 200 см от места фиксации на доме. Полые трубы с верхнего конца завариваются либо герметично укупоривают пробкой. Наиболее полная зона охвата защиты коттеджей, дачных и частных домов наблюдается при высоте стержневой конструкции не превышающей 30 м.
• Можно использовать трос (оцинкованный стальной канат). Несколько его нитей подвешивают горизонтально над домом на автономно стоящих опорах. Концы канатов обязательно заземляются. Нужно только правильно выбрать место подвешивания натянутой конструкции.
• Применение сетчатой защиты из катанки сечением 8 мм, уложенной на кровлю, или плоских стальных полос (сечением до 20 мм) тоже актуально. Более того, молниеприемник в виде сетки, соединенный с контуром заземления отдельно расположенными несколькими проводниками, считается самым эффективным, позволяющим обеспечить максимальный коэффициент защиты.
• Провод для громоотвода в качестве отводящего ток элемента должен быть в диаметре не менее 6 мм (надземная часть). Используется для этих целей все та же катанка. Кусок провода, уходящий землю, не должен быть тоньше 10 мм. В этом подземном участке выполняется соединение (сварочное, болтовое) с заземлителем.
• В качестве надежного заземления используют присыпанный грунтом лист металла (1 м х 1 м) или металлическую трубу, стержень, забитый в грунт не менее чем на 1,5-2,0 м. В месте обустройства заземления должен быть всегда влажный грунт – эффективный проводник. Долговечным будет заземление из меди, нержавейки.

Подключение в частном доме

Подключение в частном доме может производиться в однофазную и трехфазную сеть. При этом могут для УЗИП схема подключения может быть различной.

Схема подключения УЗИП: 2 варианта по системе заземления TN-S

На картинке ниже представлена развернутая схема с защитой комбинированного класса 1+2, которое используется для установки после вводного автоматического выключателя.

Варистор ограничителя перенапряжения встроен в корпус модуля, защищает электрическую схему от прямых или удаленных атмосферных разрядов молний.

Традиционный для всех УЗИП сигнальный флажок имеет два цвета:

1. зеленое положение свидетельствует об исправности устройства и готовности к работе;
2. красное — о необходимости замены в случае срабатывания или перегорания.

Такой модуль может применяться во всех системах заземления, а не только TN-S. Он имеет 3 клеммы подключения:

1. сверху слева L — фазный провод;
2. сверху справа PE — защитный проводник заземления;
3. снизу N — нулевой провод.

УЗИП защищает электросчетчик и все цепи после него.

На очередной схеме показан вариант использования защиты с УЗО. После него создается дополнительная шинка рабочего нуля N1, от которой запитаны все потребители квартиры.

Схема вроде понятна, вопросов не должно возникнуть.

Для дополнительных систем заземления TN-C-S и ТТ предлагаю к изучению и анализу еще две схемы. У них УЗИП монтируется тоже во вводном устройстве.

Цепи подключения счетчика, реле контроля напряжения РКН и УЗО, а также потребители подробно не показываю. Но принцип понятен: используется защитная шина PE.

А вот в старой системе заземления ее нет, за счет чего снижается надежность и безопасность. Но все же она осуществляет защиту, поэтому и рассматривается.

Схема подключения УЗИП по системе заземления TN-C

Отсутствие шины РЕ диктует необходимость подключения УЗИП только между потенциалами фазного провода и PEN. Других вариантов просто нет.

Слева показан способ монтажа защиты для однофазной проводки, а справа — трехфазной.

Импульс перенапряжения снимается по принципу создания искусственного короткого замыкания в питающей цепи.

Схема трехфазного сетевого подключения (TN-S)

На этой схеме также показаны устройство серии Easy9, производимые Schneider Electric, но использовавшиеся в трехфазных сетях. На рисунке показано 4-полюсное устройство с нулевым рабочим проводником.

Существует также 3-полюсный прибор той же серии. Используется в системах заземления TN-C. Нет контактов для подключения нейтрального провода.

Защита от импульсных перенапряжений схема подключения TN-S в трехфазную сеть

Схема трехфазного сетевого подключения (TN-C)

На рисунке показан переход от TN-C к системе заземления TN-C-S, что требуется по современным стандартам. На первом рисунке показан 4-полюсный входной автоматический выключатель, а на втором — 3-полюсный вход.

Четырехполюный разрядник для защиты от перенапряжений схема подключения TN-C

УЗИП — устройство необходимое для полноценной защиты электрического оборудования.

Схема подключения трехполюсного прибора

Конструкция может быть собрана на основе резисторов или использовать метод искровых промежутков. Подключение производится по различным схемам к одно- и трехфазной сети.

Виды молниезащиты

По исполнению системы защиты бывают:

• внешние;
• внутренние.

У каждой системы свое предназначение, и применять их нужно в комплексе, чтобы исключить все три фактора поражения молнией.

Внешнее устройство молниезащиты зданий и сооружений монтируется на крышах, близлежащих пристройках, сооружениях и состоит из молниеприемника, токоотвода и заземлителя. Основная их функция — отвести разряд тока в землю, не дав ему попасть на поверхность крыши. Разряд через токоотвод попадает в заземлитель и дальше растекается в земле.

Внутренний тип системы защиты от молний заключается в установке устройства внутри здания и служит для защиты от импульсных перенапряжений.

Бывают следующие виды внутренних устройств:

• Реле контроля напряжения с возможностью ручной регулировки минимальных и максимальных показателей напряжения в сети. В случае нарушения показателей критических точек прибор выполняет отключение напряжения. Может быть установлен на весь дом или отдельно на каждый прибор. Самый простой и дешевый вариант.
• Стабилизатор напряжения.
• Реле контроля фаз (при трехфазном напряжении). Относится к микропроцессорным приборам.

Расчет защитной зоны

Для каждого строения необходимо произвести расчет громоотвода, так как каждая конфигурация способна обеспечить защитную зону различных размеров. Параметры данной зоны можно рассчитать самостоятельно, учитывая особенности и габариты дачного дома.

Одиночный стержень образует защитную зону, которая по геометрии близка к конусу, имеющему угол при вершине примерно 45°. Вершина этого конуса будет находиться в наивысшей точке громоотвода. У молниеприемника тросового типа зона защиты имеет более сложную геометрию, в которой трос служит ребром, а каждый стержень образует свой конус.

Расчет защитной зоны одиночного стержня можно произвести по следующей формуле:

R = 1,732 * h,

где R – радиус зоны над самой высокой точкой дома, h – расстояние от самой высокой точки дома до пика громоотвода.

Чтобы выяснить, достаточно ли высоты стрежня для защиты определенной зоны на уровне земли, можно воспользоваться следующим расчетом. Допустим, высота конуса будет обозначена ho, радиус на земле – Ro , высота здания – hx , радиус на уровне высоты здания – Rx, высота стержня – h. Тогда с учетом высоты имеющегося громоотвода и высоты дома неизвестные значения будут вычисляться по формулам:

ho= 0,92*h,

Ro=1,5*h,

Rx= 1,5*(h-hx/0,92).

На практике расчеты выглядят так: если стержень имеет длину 10 м, то радиус зоны защиты на земле будет составлять 1,5*10 = 15 м, остальные параметры вычисляются аналогично.

Для расчета необходимой длины стержня можно воспользоваться теми же формулами, подставив в них желаемый радиус защитной зоны. В случае со сложной геометрией молниеприемника нужно нарисовать графическую модель дома и громоотвода и высчитать зону защиты геометрическим путем.

Высота громоотвода не должна превышать 12 м, поэтому, если не удается уложиться в данные ограничения, используя одиночный стержень, для расширения защитной зоны рекомендуется использовать несколько мачт.

Подведем итоги

Молниезащита — эффективный способ застраховать себя от попадания молнии в дом. Хотя громоотвод на кровле не дает 100% защиты, он на порядки снижает вероятность получить негативные последствия при ударе молнии.

Устанавливать молниезащиту лучше на всех зданиях, но есть ситуации, в которых это сделать просто необходимо. Например, когда дом стоит особняком в поле или построен на земле, где грунтовые воды подходят близко к поверхности.

Задача молниезащиты — уменьшить вероятность попадания молнии в дом, а если это все же произошло — увести разряд в землю так, чтобы он не повредил строение. Чтобы выполнить эту задачу, в систему молниезащиты входит молниеприемник, который «ловит» разряд, токоотвод, по которому разряд перемещается, и заземляющий контур, который рассеивает молнию в грунте.

Все работы по устройству молниезащиты легко сделать своими руками, включая изготовление громоотвода из арматуры или стальной трубы. Но для этого вам нужно уметь хорошо работать со сварочным аппаратом, поскольку от качества сварных швов прямо зависит надежность защиты.
