Требования и организация молниезащиты АЗС и резервуаров с горючим

План эвакуации

План эвакуации на АЗС

Исследования тушения пропилена воздушно-механической пеной показали, что при попадании на горящую поверхность происходит её замерзание в виде пористой массы, которая удерживается на поверхности. При этом горение газо-воздушной смеси пропилена продолжается через не плотности в замерзшей пене даже почти без снижения интенсивности выгорания.

Полезно было бы провести исследования по тушению горящего разлитого пропана комбинированной подачей воздушно-механической пены и огнетушащего порошкового состава. При одновременной подаче этих двух огнетушащих веществ произошло бы частичное сложение их эффективных огнетушащих механизмов, что несомненно привело бы к более успешному тушению таких пожаров.

Следует особо отметить, что успешное прекращение процесса горения, сжиженных газов на объектах ещё не означает полной ликвидации аварийной ситуации, так как возможно сохранится опасность загазованности прилегающей территории, особенно для случая разлива СУГ на большой площади, когда пары СУГ тяжелее воздуха могут распространиться на сотни метров в подвалы здания, на территории заводов, жилых домов, где вызвать вторичное загорание, которое по масштабам может быть даже не меньше первого пожара.

Поэтому противопожарная система АЗС или объектов СУГ должна проектироваться в комплексе с системами, ограничивающими потенциально опасную зону распространения взрывоопасных концентраций и обеспечить рассеивание их в атмосфере до безопасных значений с помощью распылителя РВ-12; РВ-20; НРТ Б, (10), и т.д.

Нормативная база

К перечню стандартов и регламентирующих документов, которые определяют ключевые моменты по обустройству молниезащиты, следует отнести:

• ПУЭ (редакция №7) «Молниезащита зданий и сооружений»;
• инструкция РД 34.21.122-87 (Госэнергонадзор);
• инструкция Минэнерго под номером СО 153-34.21.122-2003;
• СНиП 3.05.06-85;
• ряд ГОСТов и стандартов, касающихся порядка обустройства молниеприёмников и заземлений.

Пунктами 4.2.133-4.2.142 ПУЭ определяются общие принципы организации молниезащиты электроустановок и возникших в результате этого перенапряжений.

Требования этих пунктов распространяются на РУ (распределительные устройства) и ТП (трансформаторные подстанции) открытого и закрытого типа, работающие в цепях энергоснабжения, а также на другое распределительное и станционное электрооборудование.

Инструкция РД 34.21.122-87 распространяет своё действие на порядок организации молниезащиты на проектируемых гражданских и промышленных объектах с учётом их основного функционального назначения.

Помимо этого, она относит каждое из этих строений к определённой категории, присваиваемой в зависимости от опасности попадания в них грозового разряда.

Ещё одна инструкция (под наименованием СО 153-34.21.122-2003) касается всех видов зданий и сооружений, включая и промышленные коммуникационные системы. Она определяет порядок учёта документации по молниезащите при разработке проекта, строительстве, эксплуатации и реконструкции всех указанных объектов.

И, наконец, требования ГОСТ (включая действующие в строительстве нормативы и правила) распространяются на порядок обустройства отдельных элементов систем молниезащиты. Рассмотрим каждый из перечисленных выше документов более подробно.

Монтаж молниезащиты зданий и сооружений в Санкт-Петербурге и регионах России.

     Приоритетным направлением нашей компании является услуга по монтажу систем молниезащиты и заземления.

Внешняя молниезащита состоит из молниеприемника, токоотводов и заземляющего устройства. Ниже вы можете увидеть из каких элементов мы монтируем молниезащиту на различных кровлях.

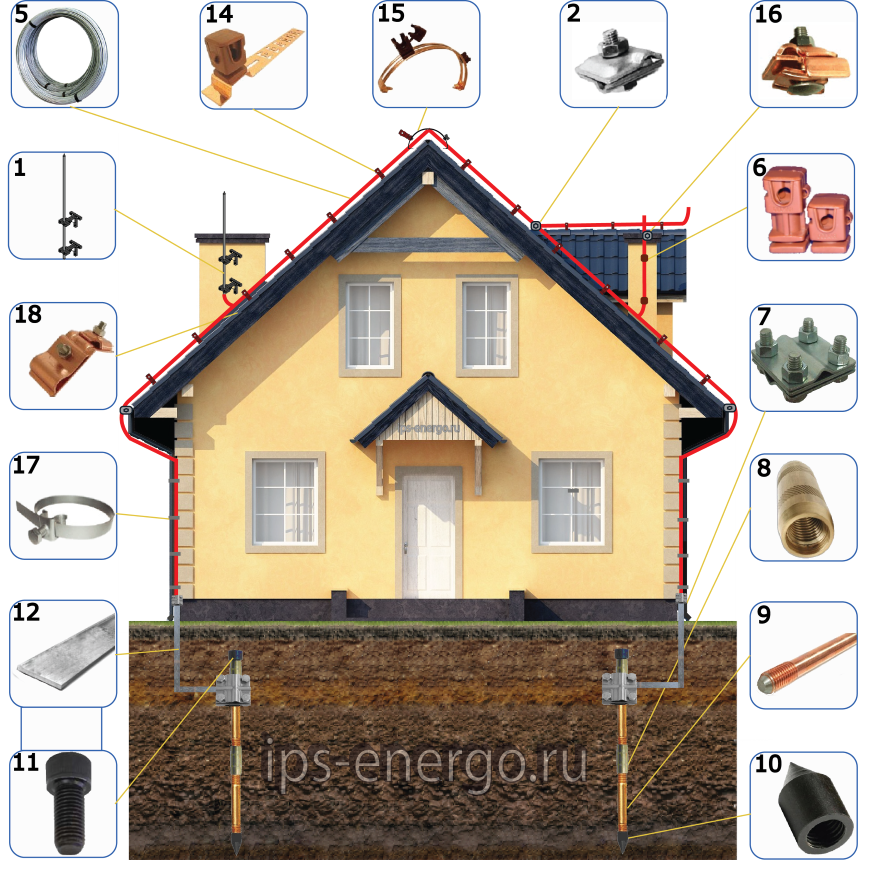

Система внешней молниезащиты здания с скатной кровлей

     Штат компании ИПС-ЭНЕРГО позволяет выполнить полный комплекс по реализации проектов в области молниезащиты и заземления.

– Проектирование системы молниезащиты;

– Монтажные работы;

– Пуско-наладочные работы.

Стоимость монтажа системы молниезащиты напрямую зависит от конфигурации здания.

Цены актуальны на 2024 год

Тип объекта	Стоимость “под ключ”, руб*
Частный загородный дом площадью 30-150 м2	55 000 – 130 000
Частный загородный дом площадью 150-400 м2	90 000 – 250 000
Здание с плоской кровлей (магазин, склад, производство, школа, детский сад, жилой дом и.т.д.) с  площадью кровли  1000-3000 м2	150 000 – 250 000
Здание с плоской кровлей (магазин, склад, производство, школа, детский сад, жилой дом и.т.д.) с  площадью кровли  2000-6000 м2	200 000 – 800 000
Монтаж активной системы молниезащиты	120 000 – 250 000

* В стоимость входит:

     – Все необходимые материалы и оборудование; Подробнее о комплектующих молниезащиты можно узнать здесь.

     – Монтаж системы молниезащиты и заземления;

     – Пуско-наладочные работы;

     – Комплект исполнительной документации.

Наша основная цель – решить вашу задачу с достижением наилучшего результата. Звоните и мы поможем решить задачу.

     Монтаж молниезащиты производится в соответствии с действующей нормативно-технической документацией по молниезащите:

РД 34.21.122-87 “Инструкция по устройству молниезащиты зданий и сооружений”

СО 153-34.21.122-2003 “Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций”

ГОСТ Р МЭК 62561 “Компоненты систем молниезащиты.”

Более 50 сданных объектов.	Оперативный выезд на объект и выполнение работ в срок.	Бесплатный выезд и консультация инженера. Смета на работы.
Гарантия 3 года на оказываемые услуги.	Работы выполняются в соответствии с нормативно-технической документацией.	Конкурентные цены. Возможность работы без аванса.

Чтобы заказать монтаж молниезащиты или получить консультацию обращайтесь по телефону: +7 (812) 913-73-52 или оставляйте заявки на электронный адрес: info@ips-energo.ru

Молниезащита FLAMAX

Молниезащита резервуаров FLAMAX помогает избежать повреждений корпуса и оборудования в случае ПУМ.

В зависимости от габаритов резервуара монтируются 3 – 4 молниеприёмника. Они располагаются на одинаковом расстоянии друг от друга, образуя правильный треугольник или четырёхугольник. От высоты молниеприёмника зависит его радиус защиты. Образованные мачтами зоны складываются в единое защищаемое пространство.

Молниеприёмники устанавливаются по краю верхнего кольца с помощью металлических креплений. В их состав входят держатели с резиновыми элементами, благодаря которым достигается нужное сопротивление. При ударе молнии разряд через токоотводы протекает в заземляющий контур.

Виды АЗС

В настоящее время в эксплуатации на территории России находится несколько видов автозаправочных станций (АЗС):

• традиционные АЗС – с подземными резервуарами;
• блочные АЗС – с подземными резервуарами и топливно-раздаточными колонками (ТРК) над ними;
• модульные АЗС – с надземными резервуарами, от которых разнесены топливно-раздаточные колонки на сравнительно ограниченной территории;
• контейнерные АЗС – с наземными резервуарами, где в контейнере находятся и топливно-раздаточные колонки;
• топливно – раздаточные пункты АЗС – располагаются на территории предприятия для заправки автомобильной техники этого предприятия;
• передвижные АЗС – автомобили, прицепы или полуприцепы.

Большую пожарную опасность представляют и автомобили – бензовозы, в емкостях которых перевозятся и пропан, и бутан.

За последние годы в г. Москве были случаи, когда в результате дорожно-транспортного происшествия (ДТП) с участием автомобиля, перевозившего бензин, происходил разлив топлива с последующим его воспламенением. В результате чего, полностью уничтожались автомобили, находившиеся рядом с ДТП, и были жертвы среди людей.

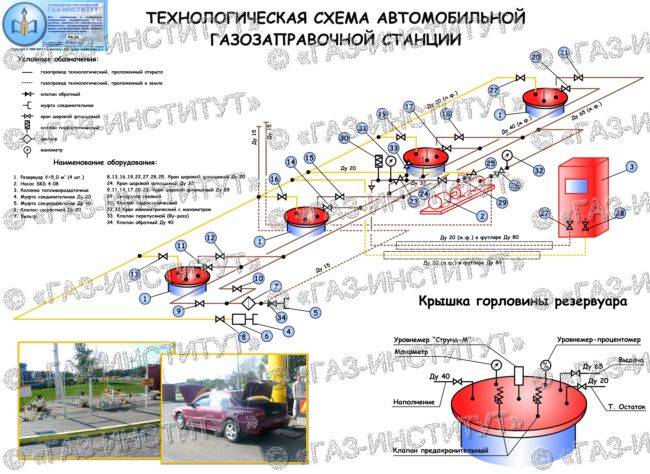

Устройство автозаправочной станции (АЗС)

Высокая пожаровзрывоопасность СУГ, в основном, объясняется низким концентрационным пределом распространения пламени (1,6% объемных) и высокой плотностью по отношению к воздуху (1,5). Это говорит о том, что для образования горючей среды достаточно даже небольшой утечки газа и маломощного источника зажигания. Зона загазованности представляет собой стелющееся по земле облако, толщина которого достигает нескольких метров, а длина и ширина могут достигать несколько сот метров. Этот газ может скапливаться в подвалах зданий, технологических колодцах и в низких местах на местности, вблизи дорог и др.

Особенности монтажа и выбора молниеотвода

Выбор конкретного типа зависит от особенностей местности и самих объектов, которые нужно защитить от молнии. Стержневые молниеотводы используют для объектов I (самого высокого) класса молниезащиты. Их монтируют на АЗС, строительных площадках, промышленных предприятиях, электрических подстанциях.

Согласно правилам установки молниеотвода, монтаж возможен на самом здании или некотором отдалении от него. Для этого могут использоваться уже существующие конструкции, к примеру, мачта ТВ-антенны (для фиксации используют болтовое или сварное соединение), или сооружается новое основание – фундамент из железобетона.

Заземление и молниезащита

ООО «Элмашпром» производит готовые системы заземления и молниезащиты с гарантийным сроком службы 30 лет для резервуаров. Молниеприемники стержневые сборные: сборно-разборные длиной до 15 метров на кронштейнах и до 25 метров отдельно-стоящие, изготовлены из высококачественной конструкционной и/или хладостойкой стали (для эксплуатации в районах Крайнего Севера) и покрыты цинком методом горячего оцинкования. Для крепления молниеприемника к стенкам резервуара молниеприемники комплектуются кронштейнами. Чертежи согласовываются с Заказчиком.

Где купить: ООО «Элмашпром», 603104, Россия, Нижний Новгород, ул.Нартова, 6 телефоны: г. Нижний Новгород, 278 60 73, 278 64 50, 278 64 23, 423 86 23; www.elmast.com

Пример установки молниеприемников на кронштейнах нашего производства на резевуарах:

Молниезащита резервуаров молниеприемниками производства ООО «Элмашпром»

В.7.1 Молниезащита резервуара — по СО-153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций. Минэнерго России и/или РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений. Минэнерго России

В.7.2 Надежность защиты от прямых ударов молнии (ПУМ) устанавливается в пределах 0,9-0,99 в зависимости от категории склада нефтепродуктов (см. таблицу В.1).

Таблица В.1 — Уровень и надежность защиты Рз в зависимости от типа резервуара, хранимого продукта и вместимости склада.

Характеристика резервуара	Уровень защиты по [СО-153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций. Минэнерго России	Надежность защиты Рз
Склад нефти и нефтепродуктов категории I
РВС для ЛВЖ	I	0,99
РВСП	I	0,99
РВСПК (РВСПДК)	I	0,99
РВС для ГЖ	II	0,95
Склад нефти и нефтепродуктов категории II
РВС для ЛВЖ	I	0,99
РВСП	II	0,95
РВСПК (РВСПДК)	II	0,95
РВС для ГЖ	III	0,90
Склад нефти и нефтепродуктов категории III
РВС для ЛВЖ	II	0,95
РВСП	II	0,95
РВС для ГЖ	III	0,90

В.7.3 Защиту от ПУМ уровня защиты I или II необходимо обеспечивать отдельно стоящими молниеотводами, токоотводы которых не должны иметь контакта с резервуаром.

При уровне защиты III молниеприемник допускается устанавливать на резервуаре, сечение которого должно быть не менее50 мм2.

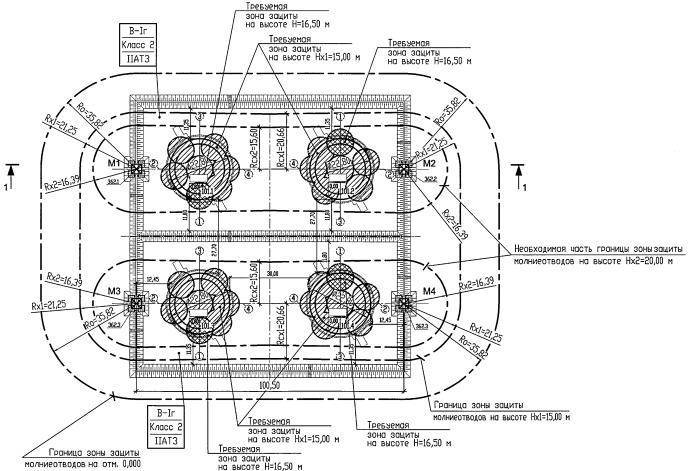

В.7.4 Расчет молниеотводов выполняют, исходя из требуемого уровня защиты, по СО-153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций. Минэнерго России

В зону защиты молниеотводов должны входить резервуар и оборудование на крыше, а также:

— для РВСПК (РВСПДК) — пространство высотой 5 м от уровня ЛВЖ в кольцевом зазоре;

— для РВС с ЛВЖ при уровнях защиты I и II -пространство над каждым дыхательным клапаном, ограниченное полусферой радиусом5 м.

В.7.5 Защита от вторичных проявлений молнии обеспечивается заземлением резервуара (см. В.8).

В.8 Заземление резервуара

В.8.1 Для предотвращения опасного накопления статического электричества резервуар должен иметьзаземление.

В.8.2 Между плавающей крышей, понтоном и корпусом резервуара необходимо устанавливать не менее двух гибких токопроводящих перемычек.

В.8.3 Токоотводы для соединения нижнего пояса стенки резервуара с заземлителями в зависимости от требуемого уровня защиты должны равномерно располагаться по периметру резервуара на расстоянии не менее:

— уровень I-10 м;

— уровень II — 15 м;

— уровень III -20 м.

В.8.4 Сечение токоотвода должно быть: стального- не менее 50 мм2, медного — не менее 16 мм2. Заземлитель должен иметь сечение не менее 80 мм2.

Соединение токоотвода и заземлителя выполняют на сварке или на латунных болтах. Импульсное сопротивление каждого соединения (стенка-токоотвод-заземлитель) должно быть не более 50 Ом.

Нравится

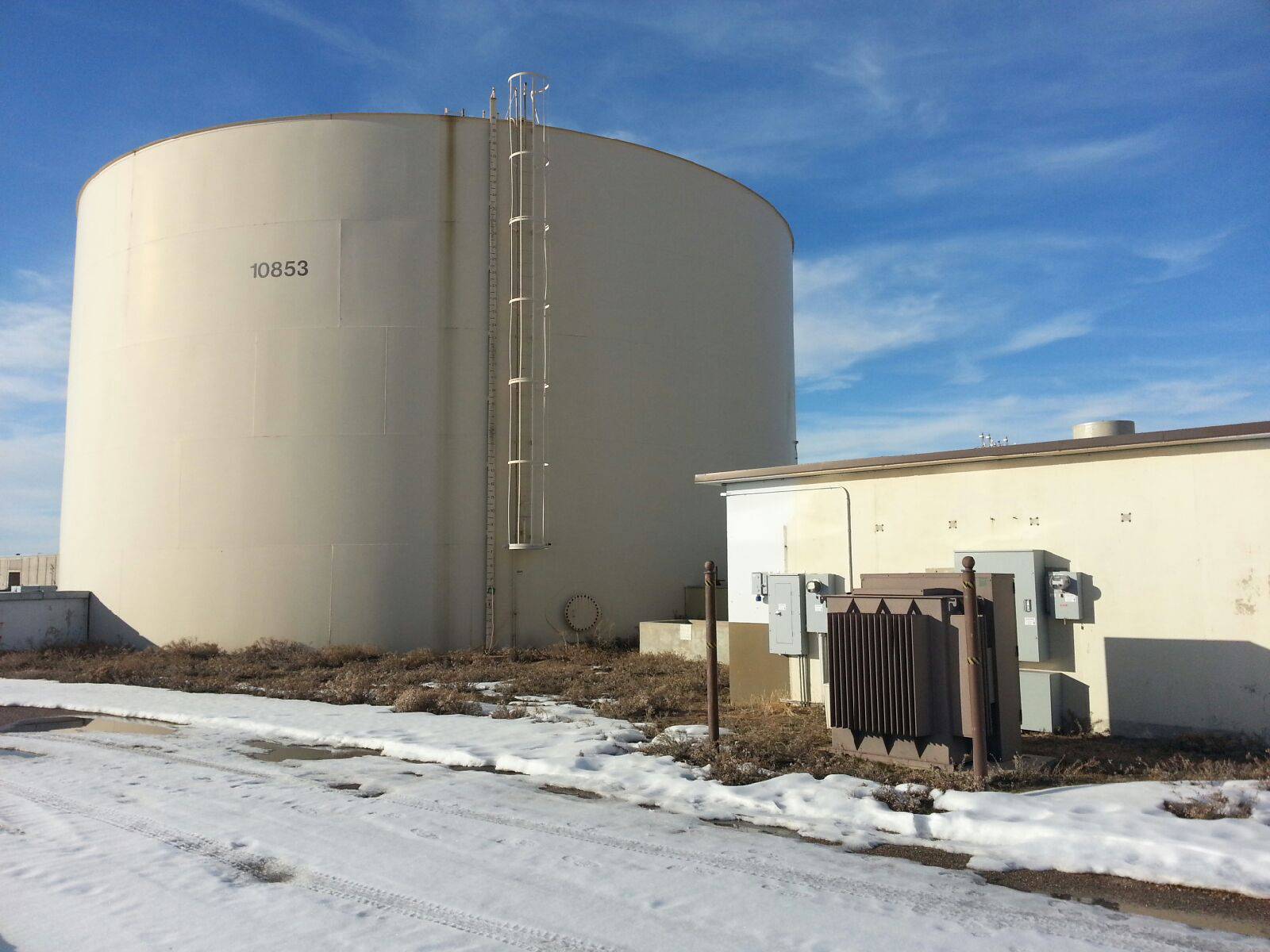

Зачем и как защищать пожарные резервуары от молнии

Нужно ли выполнять молниезащиту резервуаров пожарного запаса воды? Казалось бы, емкость выполнена из стали, внутри — только вода, горючие вещества отсутствуют: может ли молния ей угрожать? Оказывается, может.

Причина в том, что пожарные резервуары — это не просто стальные емкости, а достаточно сложные технологические комплексы, включающие в себя систему электрообогрева и насосное оборудование. Именно эти элементы и нужно защищать от молнии. Нельзя допустить, чтобы значительный молниевый ток ушел по трубам в насосную станцию, повредил нагревательные элементы, подверг риску выхода из строя функциональное и контрольно-управляющее электронное оборудование.

Как надежно защитить пожарные резервуары от молнии? Вокруг них выполняется замкнутый контур заземления из горизонтального электрода и вертикальных электродов в местах подключения полосы заземления к резервуару. Ток молнии, принятой молниеприемником, отводится в такой заземлитель, что снижает риски повреждения технологических систем. Это самый надежный способ молниезащиты резервуаров пожарного запаса воды.

Давайте рассмотрим перечисленные решения по молниезащите и заземлению на примере проекта, выполненного Техническим центром ZANDZ.

Зоны, классы, уровни

С точки зрения молниезащиты АЗС первоочередного внимания требуют взрывоопасные зоны. От их расположения и степени опасности зависят особенности проекта и выбор оборудования.

В ПУЭ наружные технологические установки автозаправочных станций отнесены к классу В-1г. Документы нового поколения различают зоны трех степеней опасности. На АЗС это области радиусом несколько метров вокруг сливных муфт, топливораздаточных колонок и дыхательных клапанов, поддерживающих давление в резервуарах с нефтепродуктами. С классом В-1г соотносится только зона 2 с наименьшей вероятностью образования взрывоопасной смеси газов и паров.

Принять адекватные меры защиты помогает оценка риска, то есть расчет по ГОСТ Р МЭК 62305-2-2010 для здания или сооружения возможных средних потерь за год от ударов молнии.

АЗС как специальный объект, повреждение которого опасно для людей и окружающей территории, относится ко II классу молниезащиты.
Надежность молниезащиты конкретной автозаправки определяется экономической целесообразностью. Решения должны быть согласованы с заказчиком и надзорными органами. Завышение уровня необходимой защиты может увеличить затраты на порядок.

Некоторые критерии расчета защиты

1) Годовой показатель ожидаемого количества поражений молнией. Рассчитывается по эмпирической формуле, в которой задаются геометрические параметры защищаемого объекта и статистические данные среднегодового числа ударов молнии на площади в 1 кв. км.

2) Уровень молниезащиты зданий и сооружений определяется нормативными документами. Защитой от прямых попаданий и появления высоких потенциалов оборудуются строения I, II и III категорий.

Здания I и II категорий, имеющие помещения с взрывоопасной атмосферой, дополнительно защищаются от наведенных токов, вызываемых грозовыми разрядами.

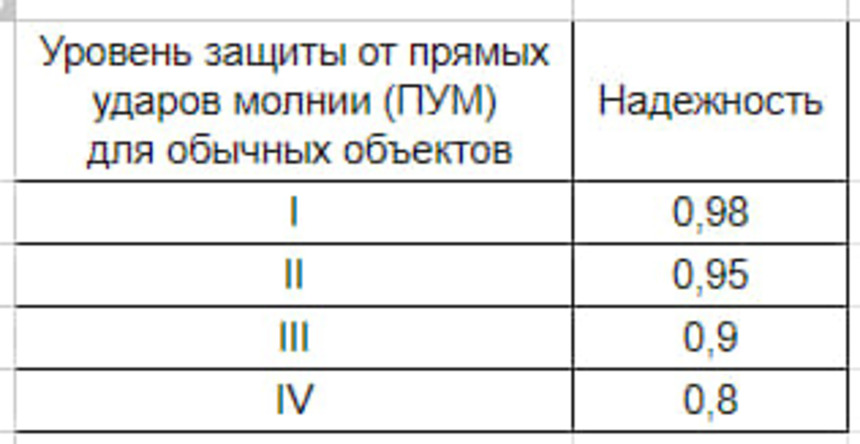

3) Надежность защиты. Регламентируется нормами инструкций не менее 99,5% для зоны А и 95% для зоны Б.

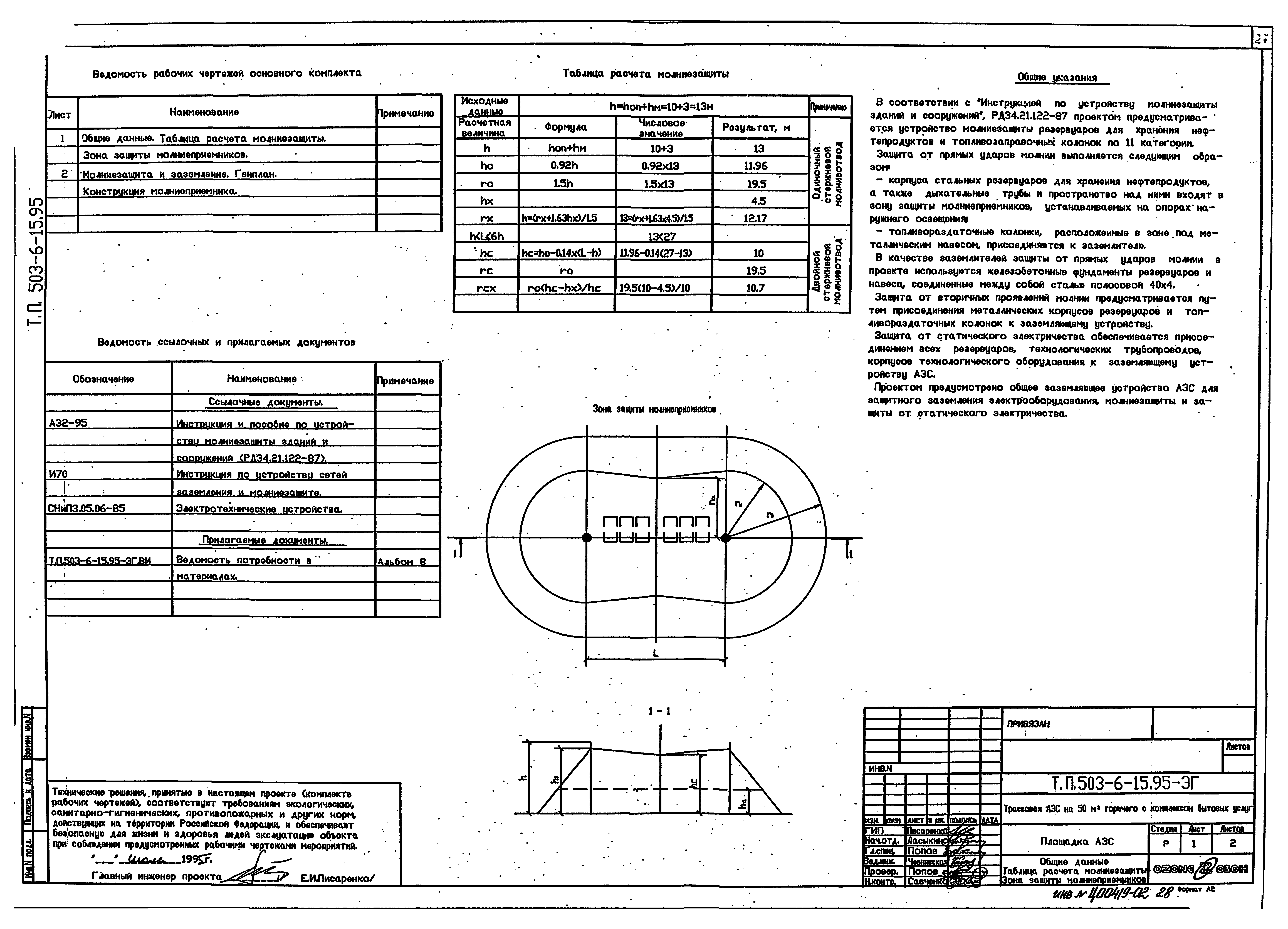

Расчет молниезащиты

Требования к территории

Общие требования пожарной безопасности на АЗС предполагают соблюдение норм к постройке зданий, ограждению территории, высадке растений, а также использованию дополнительного оборудования. На месте размещения автозаправочной станции должны быть:

• одноэтажные или двухэтажные здания площадью до 150 м2 без складских помещений для легковоспламеняющихся материалов;
• автоматические установки пожаротушения;
• установки автоматической пожарной сигнализации.

Расстояния от заправок до различных объектов определяются по таблице 15 в ФЗ № 123:

Граничащий с АЗС объект	Расстояние от заправки с подземными резервуарами, м	Расстояние от заправки с наземными резервуарами, м
от 20 м3	до 20 м3
Производственные, административно-бытовые здания и промышленные объекты	15	25	25
Лесные насаждения: хвойные, смешанные лиственные	25 10	40 15	30 12
Жилые и общественные здания	25	50	40
Объекты с массовым нахождением людей	25	50	50
Гаражи и стоянки	18	30	20
Торговые модули	20	25	25
Автомобильные дороги: I-III категория IV-V категория	12 9	20 12	15 9
Контактные сети электрифицированного городского транспорта	15	20	20
Железная дорога	25	30	30
Очистные и насосные станции	15	30	25
Технологические установки		100
Склады лесоматериалов, торфа, волокнистых горючих веществ, сена	20	40	30

Взрывоопасные зоны на АЗС должны содержаться в чистоте. На их территории не должно быть травы. При общей планировке станции допустима закладка зеленых насаждений, но только на определенном расстоянии от резервуаров (согласно таблице). Обязательное условие – освещение территории в темное время суток.

Для сбора мусора и обтирочного материала используются металлические ящики с крышкой искробезопасного исполнения. Для сбора песка с пропиткой нефтепродуктами применяют ящики вне территории станции. Маршруты въезда и выезда прокладываются без их пересечения друг с другом.

Территория должна быть ограждена продуваемыми заборами из негорючих материалов. Отдельно предусматривают площадку для цистерн с отбортовкой 15 см. От этого места прокладывают трубопровод, который при разгерметизации АЦ принимает нефтепродукты, поступающие самотеком в подземную емкость. Объем внутреннего резервуара должен быть не менее 1,1 от объема автоцистерны. Расстояние от конца сбросового трубопровода до дна подземной емкости – до 10 см. Въезд и выезд АЦ на площадку оборудуют пандусом.

На территории АЗС предусмотрены места для курения. Как правило, их отводят в зданиях и помещениях комплекса сервисного обслуживания. Обязательное условие – наличие схем эвакуации и размещения средств пожаротушения и сигнализации.

Для обогрева объектов АЗС используют установки и устройства водяного (парового) отопления и бытовые масляные обогреватели. Теплогенерирующие установки и приборы с применением открытого пламени под запретом.

На территории и объектах станции должны быть:

• знаки ПБ;
• знаки ограничения скорости до 20 км/ч;
• таблички остановки мототранспорта: по требованиям ПБ на АЗС они ставятся за 15 м до ТРК;
• знаки «Обязательная высадка пассажиров»;
• таблички «Движение транспортных средств с опасными грузами запрещено».

Внешняя молниезащита для АЗС

Внешняя молниезащита для АЗС – это комплекс решений и элементов, предназначенных для защиты зданий и сооружений АЗС от разрушительного воздействия молнии. Она включает в себя систему молниеотводов, заземление и другие меры, направленные на минимизацию рисков возникновения пожара и взрыва.

Заземление и молниезащита

Заземление является одним из основных элементов внешней молниезащиты АЗС. Оно выполняется для обеспечения электрической связи со землей и предотвращения накопления статического заряда на сооружениях АЗС. Хорошее заземление позволяет эффективно отводить молнию в землю, минимизируя риски возникновения пожара и взрыва.

Часто для обеспечения эффективного заземления используются системы молниеотводов. Они представляют собой металлические конструкции, устанавливаемые на высоте над зданиями АЗС. Молниеотводы служат для привлечения молнии и ее отвода в землю, минуя здания и сооружения. Они должны быть правильно расположены и соответствовать требованиям молниезащиты.

Расчет и примеры внешней молниезащиты

Расчет внешней молниезащиты для АЗС включает определение оптимального количества и расположения молниеотводов, а также выбор подходящих материалов и конструкций. Он основывается на анализе климатических условий, географического положения и других факторов.

Примером внешней молниезащиты для АЗС может служить установка молниеотводов на высоте над зданиями и сооружениями АЗС, а также соединение их с заземлением. Это позволяет эффективно отводить молнию в землю, минимизируя риски возникновения пожара и взрыва.

Внутренняя молниезащита и заземление АЗС

Внутренняя молниезащита и заземление АЗС также являются важными мерами безопасности. Они включают в себя системы защиты от статического электричества, заземление оборудования и другие меры, направленные на предотвращение возгорания и взрыва.

Для обеспечения эффективной внутренней молниезащиты и заземления АЗС необходимо правильно подобрать и установить оборудование, провести соответствующие заземлительные работы и обеспечить надлежащее техническое обслуживание.

Заключение

Внешняя молниезащита для АЗС является важным аспектом обеспечения безопасности и защиты от возникновения пожара и взрыва. Она включает в себя решения и элементы, такие как молниеотводы и заземление, которые должны быть правильно расчитаны и установлены. Внутренняя молниезащита и заземление АЗС также играют важную роль в обеспечении безопасности и должны быть реализованы с соблюдением соответствующих требований и стандартов.

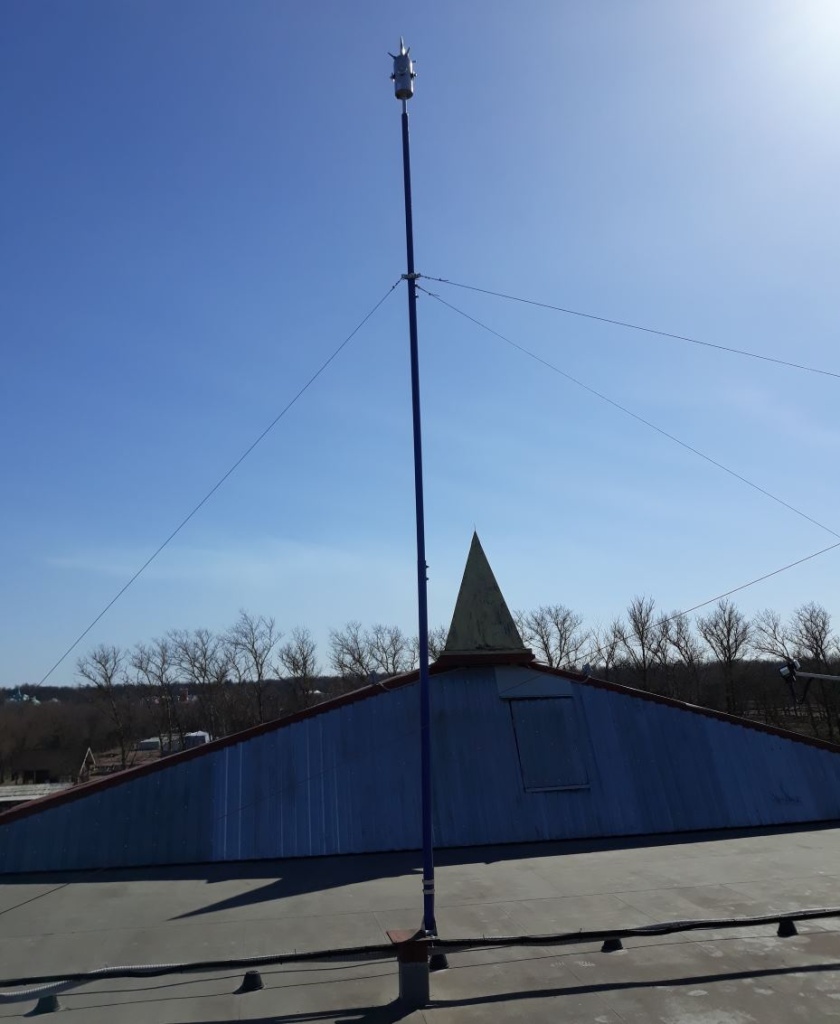

Особенности стержневых молниеотводов

Размеры молниеотвода, в частности высота, могут составлять 8-10 м. Особенно высокие конструкции состоят из отдельных секций длиной не более 10 м. Это делает их удобными для транспортировки и монтажа на месте. Самая верхняя часть (молниеприемник) представлена в виде шпиля длиной до 6 м.

Стержневые молниеотводы бывают трубчатыми и гранеными. Их часто производят на базе опор или мачт освещения. На такие конструкции также устанавливаются светильники, монтируемые на корону или специальные кронштейны. В ассортименте компании «Атрида» представлены оба типа молниеотводов. Вы можете заказать их изготовление и установку на вашем объекте. Чтобы обсудить этот вопрос, напишите нам в форме на сайте или позвоните по контактному номеру.

22.03.2021

Решения по заземлению и молниезащите

При устройстве системы защиты от поражения разрядом молнии на автозаправочной станции соблюдаются следующие правила:

1. Металлические и неметаллические детали оборудования и трубопроводы представляют собой непрерывную электрическую цепь, которая присоединяется на близком к АЗС расстоянии к контуру заземления минимум в двух местах.
2. Сопротивление заземляющего устройства не превышает 100 Ом для статического электричества, и 10 Ом — для устройства молниезащиты.

Для действующих заправочных станций обязательна ежегодная процедура проверки. Проводится в сухую погоду перед началом сезона гроз. Проверка включает в себя:

• визуальный осмотр внешних элементов системы против поражения молнией;
• тестирование срабатывания защиты в цепи с глухой нейтралью;
• проверка контуров заземления;
• проверка сопротивления изоляции электропроводки и оборудования.

Внешняя молниезащита для АЗС

Допустимый уровень защиты от прямого удара во время грозы для каждого автомобильного заправочного предприятия решается в индивидуальном порядке и согласовывается с регулирующими государственными органами. Максимальный уровень ПУМ составляет 0,99. Владелец АЗС при желании может превысить этот показатель по собственному желанию.

Молниеприемник монтируется на соседнем к защищаемому здании или на земле. Зона защиты зависит от количества токоотводов и шпилей, которые принимают на себя удар. Часто используются молниеприемники в виде мачт или сетки, расположенной на крыше заправки.

Количество молниеотводов должно соответствовать следующим требованиям:

• по одному на каждый молниеприемник в виде шпиля;
• два и более, если используется специальная сетка.

Если материал облицовки здания относится к пожароопасным классам, то установка системы молниезащиты проводится на 10 см и более от стены здания. Токоотводы для соединения молниеприемника с заземлителем имеют болтовые стыки. Все элементы внешней молниезащиты окрашиваются в черный цвет.

Внутренняя молниезащита для АЗС

Помимо внешних элементов применяются конструкции, призванные защитить емкости с нефтью от искрения и возможного возгорания. Они закладываются в проект еще на начальном этапе и включают в себя заземление всех элементов, способных привести к пожару. Для молниезащиты резервуаров нефтепродуктов применяют следующие способы:

1. Экранирование. Проводится на пересечении двух зон. Используются металлические элементы здания, арматура в фундаменте, соединения на стенах АЗС. Очень часто для этих целей используют оптоволоконный кабель, которым соединяют все электрооборудование (кассы, видеокамеру и другую технику).
2. Установка УЗИП. Это оборудование не допускает прохождения повышенного напряжения на электроприборы. Зонирование и подсчет места расположения УЗИП поводится согласно нормативам, изложенным в СО 153-34.21.122-2003 п. 4.2.

Для крупных резервуаров с нефтепродуктами возможно применение сетчатых конструкций защиты и тросовых молниеотводов.

ПУЭ (седьмая редакция)

Отдельными пунктами ПУЭ оговаривается, что РУ и ТП 20-750 кВ открытого типа оборудуются молниеприёмниками в обязательном порядке. Для некоторых видов сооружений допускается отсутствие специальной молниезащиты, но лишь при условии ограниченной продолжительности гроз в течение года (не более 20 часов).

Те же сооружения закрытого типа требуют защиты от молнии лишь в районах с показателем продолжительности гроз более 20.

Заземление

В том случае, когда здания закрытого типа имеют металлическую кровлю – молниезащита осуществляется с помощью заземляющих устройств, подсоединённых непосредственно к покрытию. Если кровельное перекрытие изготовлено из железобетонных плит, то при наличии хорошего контакта между отдельными элементами строения допускается заземление через входящую в их состав арматуру.

Защита зданий РУ и ТП в закрытом исполнении выполняется либо с помощью молниеотводов стержневого типа, либо путём укладки специальной металлической сетки.

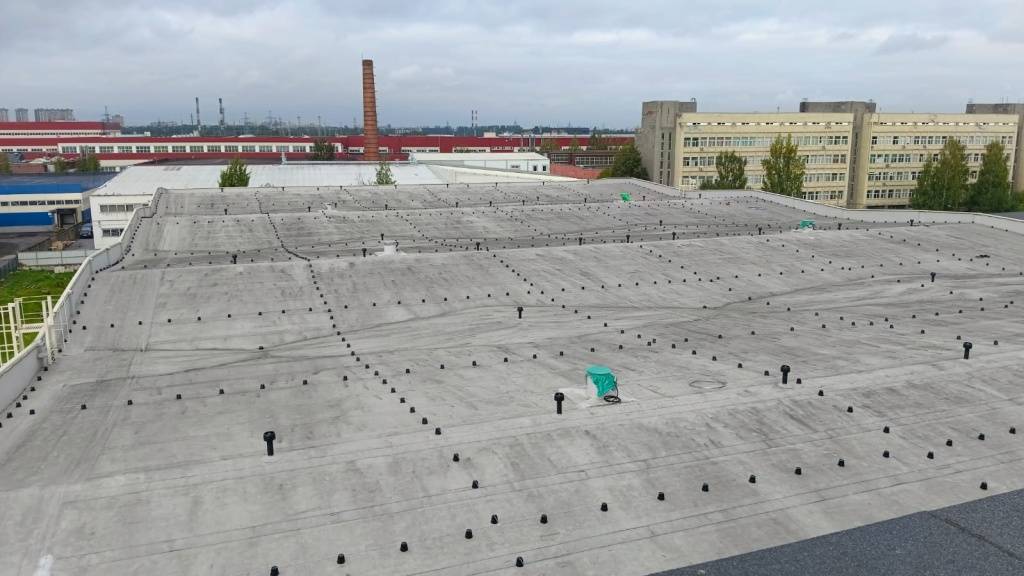

Стержневая и сеточная защита

При установке на защищаемом строении типовых стержневых молниеприёмников, от каждого из них в сторону заземлителя прокладывается не менее 2-х токоотводов, расположенных по разным сторонам здания.

Особой конструкции молниеприемная сетка, укладываемая поверх кровли на специальных держателях, изготавливается из стальной проволоки диаметром 6-8 миллиметров.

При скрытом монтаже согласно ПУЭ такой молниеотвод кладётся под кровельное покрытие (на слой утеплительного или гидроизоляционного материала с негорючими свойствами).

Выполненная в виде сетки защитная конструкция должна состоять из ячеек площадью не более 12х12 метров, а её узлы рекомендуется фиксировать посредством сварки.

Токоотводы или спуски, используемые для соединения молниеприёмной сетки с ЗУ, должны устраиваться по периметру здания через каждые 25 метров (не реже).

Это интересно: Пожарная безопасность в офисе: от А до Я

Как подобрать молниеотвод для резервуара

СО 153-34.21.122-2003

Для специальных объектов, к которым относятся ёмкости с нефтепродуктами, уровень надежности должен составлять 0,9 – 0,999. Резервуары, подключённые к насосным станциям, требуют I, II или III уровня молниезащиты. Каждая степень защиты имеет предельно допустимые параметры тока молнии.

Надежность защиты определяется как 1 — Р. Чтобы обезопасить резервуар и его оборудование, защита молниеотводов должна достигать Р3. Формулы и расчёты приведены в СО 153-34.21.122-2003.

Специальные компьютерные программы помогают провести необходимые вычисления, подобрать расположение, вид, количество молниеотводов.

Конструкция и виды молниеотводов

Принцип действия молниеотвода напрямую связан с его конструкцией, которая состоит из трех обязательных частей:

• Заземлителя. Обеспечивает отвод разряда молнии в грунт, располагается в толще земли.
• Токоотвода. Служит соединителем между заземлителем и молниеприемником. Представляет собой алюминиевый или медный проводник большого сечения. Его изолируют с помощью пластикового кабель-канала.
• Молниеприемника. Предназначен для перехвата молнии и ее передачи по токоотводу к заземлителю в грунте, где разряд растекается и рассеивается.

Эффективность конструкции обусловлена тем, что молния чаще всего поражает заземленные металлические сооружения, которые гораздо выше, чем те, что их окружают. По этой причине особенно важным параметром выступает высота установки стержневого молниеотвода. Он должен находиться выше того здания, для защиты которого он предназначен.

Есть разные виды молниеотводов:

• Стержневой. Наиболее распространенный ввиду простоты монтажа и невысокой цены. Представлен одним или несколькими стержнями. Их монтируют на самом сооружении или на некотором удалении, но на большей высоте. Длина конструкции составляет от 30 см до нескольких метров.
• Тросовый. Чаще используется для организации молниезащиты невысоких сооружений, ЛЭП. Обеспечивает более значительную по площади зону защиты, чем стержневой. В основе конструкции один или несколько стальных оцинкованных тросов, фиксируемых на специальные мачты.
