Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Мини печь для дачи

Мини печь на даче решит вопрос с приготовлением пищи и обогревом дома в межсезонье. Небольшая печка не должна потреблять большого количества дров для протопки, при этом иметь высокий КПД и выдерживать сезонные перепады температур. Для этих целей существует несколько типов конструкций.

Строительство стационарной русской печи из кирпича подразумевает наличие большого дома. Для выдачи достаточно небольшого источника тепла. Им может быть электрический обогреватель или металлическая буржуйка. При этом не на каждом участке есть постоянный источник электроэнергии, а металлические котлы требуют большого количества топлива для прогрева помещения.

В такой ситуации, оптимальным будет самому сложить мини печку из кирпича. Существует большое количество вариантов изготовления.

Варианты небольших кирпичных печей

Русская печь с двумя дымовыми каналами или печка-трубка

Такой вариант конструкции совмещает в себе жарочную панель и источник тепла. Когда необходимо только лишь приготовить еду, нет необходимости протапливать всю поверхность печки. За счёт наличия прямого дымохода, жар от сгорания дров при варке пищи уходит напрямую в дымоход, не нагревая всю конструкцию. Это отличный вариант для дачи, где печь является источником тепла и плитой для готовки еды. В качестве жарочной панели можно использовать чугунную плиту на несколько конфорок или встроить покупную духовую камеру.

Печь-ракета не самый распространенный вариант в наших широтах. Принцип её работы заключается в отсутствия камеры сгорания, и вторичного догорания продуктов горения в утепленном дымоотводе. Такой источник тепла наиболее эффективен при протапливании небольших помещений. К тому же, данная система не требует много дров. Существуют конструкции с лежаком и щитом для приготовления пищи. Для возведения печи ракеты не надо большого умения в кладке, а в качестве строительных материалов можно использовать подручные средства: металлические вёдра, глину, опилки, битый кирпич и бутовый камень.

Повышаем КПД

Для того что бы повысить КПД металлического котла на даче или в бане, к ней можно пристроить кирпичный щит-дымоход. Продукты горения, проходя по системе дымовых каналов, обеспечат нагрев кирпича. А тот, за счет высокой теплоемкости, будет нагревать помещение после сгорания дров в буржуйке. Такая конструкция проста в строительстве и достаточно эффективна. Кирпичный щит может иметь два варианта дымохода: колпаковый и канальный. В случае канального дымоотвода, древесные газы, проходя по системе соединяющихся вертикальных каналов, отдают тепло в помещение. При колпаковом устройстве, продукты горения по мере остывания под сводом колпака, попадают в вертикальный дымоход и выводятся наружу.

Основные нюансы при строительстве мини печи

Перед возведением любой печи, стоит сделать предварительные чертежи всей конструкции, а так же детально проработать порядовку. В качестве строительного материала желательно использовать огнеупорный кирпич. Он имеет наиболее высокие теплотехнические характеристики. Если печка будет эксплуатироваться круглогодично, лучше применять кирпич из шамотной глины, для бани подойдет красный огнеупорный.

Смесь для кладки можно приобрести на рынке или сделать своими руками. Для этого в пропорции смешивают глину с песком и разбавляют водой.

Выбирать глину следует по жирности. Она не должна быть чрезмерно сухой или очень жирной. Готовый раствор должен плавно стекать с мастерка, и быть консистенции густой сметаны.

Готовую печь необходимо несколько раз протопить, увеличивая температуру нагрева. Это необходимо сделать для того что бы раствор в швах высыхал постепенно, без образования микротрещин. Полученную конструкцию, в дальнейшем можно заштукатурить или облицевать плиткой.

Печь-малышка с кухонной плитой и духовкой

Еще одна мини-печь для дачи имеет размеры в основании всего лишь 51*64 см, при этом глубина топки составляет 50 см. Модель отлично подходит для дачного жилища или летней кухни. В качестве топлива можно использовать дрова, уголь, торф, брикеты.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Рекомендации по выбору и эксплуатации конвекционных печей

Перед установкой такого типа отопительного агрегата необходимо тщательно подобрать место его расположения. Самый безопасный и оптимальный вариант – установить такую печь в отдельной комнате подвального типа, которая имеет хорошую вентиляцию.

Рекомендации производителей можно и даже нужно игнорировать при закладке топлива для улучшения тления и повышения его эффективности. Закладывают его следующим образом: тонкие поленья и щепу размещают первым слоем с небольшими промежутками, поверх располагают крупную древесину, оставляя небольшое количество свободного пространства. Пустоты заполняются корой, газетами, мелкими ветками. Затем открывается заслонка поддува и заслонка в дымовой трубе, после чего производится розжиг.

Тепловой защитный экран, устанавливаемый на стены, можно как купить готовым, так и сделать самостоятельно. Между листом металла и поверхностью должен оставаться просвет около 50 мм. Нагреваемый воздух между стеной и экраном будет перемещаться вверх, отапливая помещение.

Конвекционные печи существуют с глухой и остекленной дверцей. Второй тип значительно дороже, полюбоваться красотой пламени вряд ли получится – слишком сильное излучение от агрегата, и дверца быстро коптится, что ухудшает весь обзор.

Производители печей «Булерьян» утверждают, что их продукция не идеальна, как того хотелось бы

Это необходимо учитывать при подборе отопительного агрегата, беря во внимание все плюсы и минусы и точно рассчитывая место ее расположения, мощность и эффективность и затраты на обслуживание

Распространенные схемы миниатюрных печей из кирпича

У небольших печных конструкций размеры оснований обычно по ширине составляют 500-700 мм, а в длину равны 650-1000 мм. При этом их высота варьируется от 1500 до 2300 мм.

Высота небольших печек обычно не превышает 2300 ммИсточник aviarydecor.com

Маленькая отопительная печка

Этот вариант представляет собой самую простую кирпичную конструкцию для отопления помещений. Ее стандартная ширина, длина и высота составляет соответственно 510, 890 и 2380 мм. Монтаж данного отопителя обычно выполняется на кухне у одной из стен или посередине помещения. Он способен обогревать площадь от 20 до 35 м². Если его располагают у стены, тогда нагревается не только кухня, но и соседнее помещение.

Маленькая печь из кирпича только для отопления состоит из следующих частей:

• топочной камеры;
• дымоотводящих каналов, по которым продукты сгорания уходят в дымоход;
• поддувала с дверцей размером 140*200 мм.

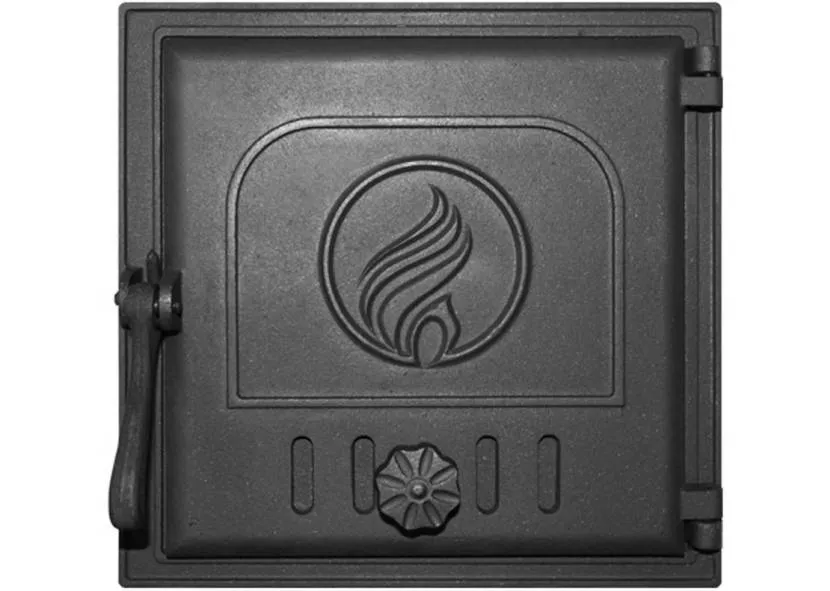

При разработке проекта выбирается топочная дверца 200*300 мм. Она может быть изготовлена из жаростойкого стекла или только чугуна. Выбор делают на основании эстетических предпочтений домовладельца. Если установить стеклянную дверцу, тогда через нее будет виден процесс горения дров. После ее монтажа отопительная конструкция будет немного похожа на камин.

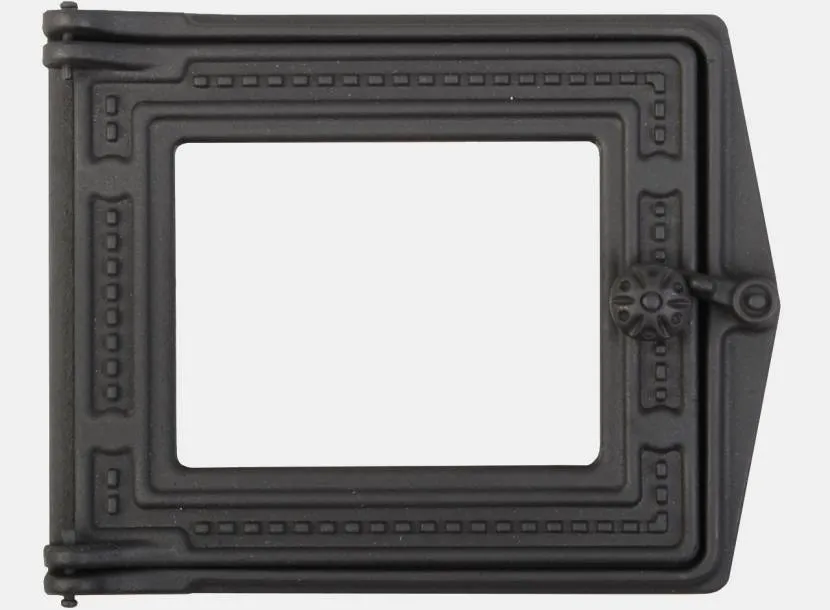

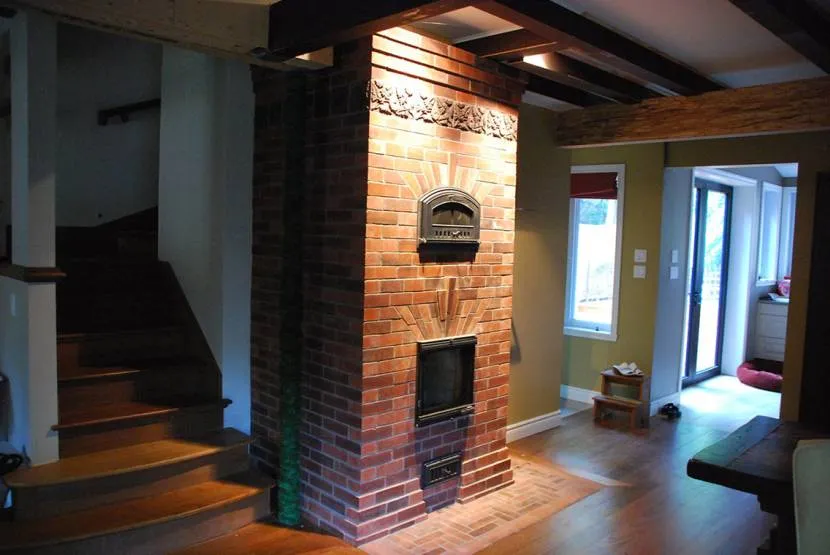

Вариант стеклянной топочной дверцыИсточник navetkah.ru

В этой модели также присутствуют дымовые задвижки в количестве 2 штук. Они располагаются вверху и посередине печки. Для чистки дымовых каналов в конструкции предусматривается одна дверца размером 400*200 мм. Чтобы построить данную модель, используют:

• керамический кирпич – 260 штук;
• шамотные кирпичные блоки – 130 штук;
• колосник на 230*400 мм;
• лист из металла размером 500*700 мм, который размещается перед топкой на полу;
• песок и глину для приготовления кладочной смеси;
• два рубероидных листа на 600*1000 мм.

Нижняя часть и верх маленькой печки для дачи создается из керамического кирпича. Для кладки топочного отделения используются шамотные кирпичные блоки. Длинная сторона низа конструкции состоит из 3,5 кирпичей, а короткая – из 2 штук стандартной длины 250 мм. В высоту выполняется монтаж 35 кирпичных рядов.

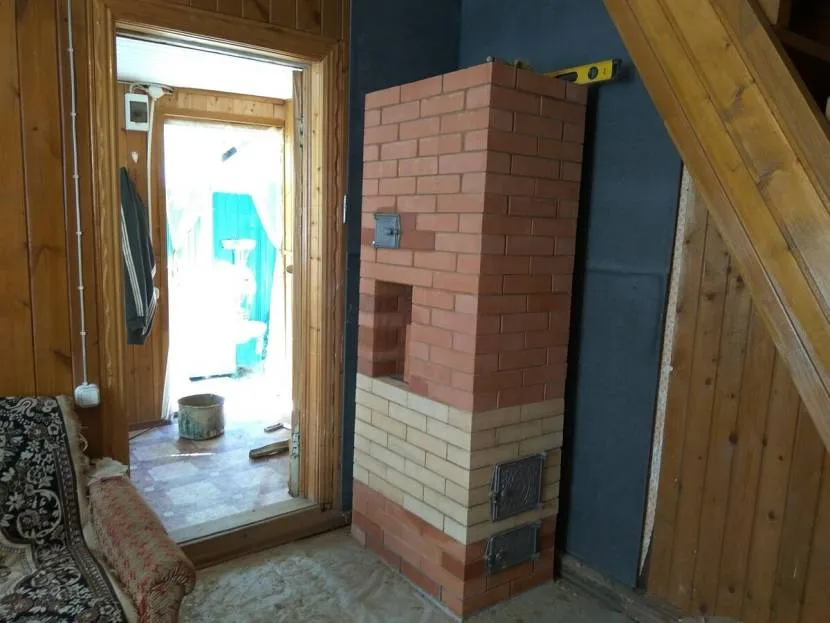

Для кладки топки используется шамотный кирпич, а верх и низ печи создается из керамических блоковИсточник na-dache.pro

Небольшая отопительная печка с варочной панелью

Этот вариант пригоден для отопления от 20 до 25 м². Стандартная длина, ширина и высота данной конструкции составляет соответственно 640, 510 и 2150 мм. Кроме топки, поддувала и дымоотводящих каналов, в печке еще присутствует варочная панель. Можно также построить модель с нишей для духового шкафа.

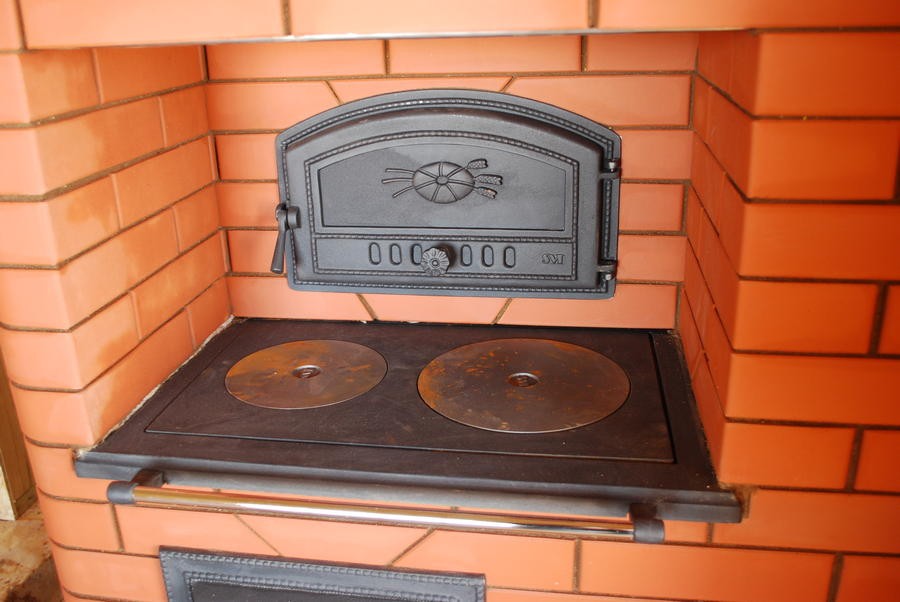

Варочная панель – это готовое изделие. Производители его создают из чугуна с отверстием, которое прикрывается диском, или в виде сплошного настила. Более практичным вариантом является печная конструкция с нишей. Ведь ее можно использовать не только для размещения духовки из металла, но и для монтажа водогрейного бака. Кроме того, часто нишу ничем не занимают. В этом случае в ней сушат вещи.

При строительстве отопительно-варочной печи используют:

• керамический кирпич – 222 штуки;
• топочную дверцу с размерами 200*200 мм;
• колосник с габаритами 250*400 мм;
• варочную панель на 350*380 мм;
• квадратную дверцу поддувального отделения, у которой высота с шириной равны 140 мм;

Вариант квадратной поддувальной дверцыИсточник pechi-kamin.ru

• предтопочный лист железа размером 500*700 мм;
• стальной уголок;
• лист плоского шифера;
• задвижки в количестве 2 штук;
• две дверцы размером 140*200 мм для прикрытия прочистных отверстий.

Кладка такой мини печи из кирпича для дачи выполняется тоже при использовании смеси из песка и глины. Для монтажа также применяют готовый специальный раствор.

Процесс отделки мини печки

Неверно подобранные растворы могут сразу и не потрескаться, и даже не осыпаться на следующий день, но все равно служить будут недолго.

Строительство печки с подтопком и камином – достаточно долгий процесс. Часто люди с нетерпением ожидают его окончания. Наиболее трудоемкой и продолжительной частью работ является кирпичная кладка. Однако даже после того, как будет положен последний кирпич, будет рано считать дело законченным. Понадобится также выполнить отделку, в которой нуждается мини теплушка.

В случае, если мини печка весьма аккуратно сложена из красивого облицовочного кирпича, имеет гладкую лицевую грань и прямые углы, можно обойтись и без дополнительной отделки. Однако у достаточно большого количества людей есть свои предубеждения по поводу того, что кирпичной кладки вовсе не должно быть в доме. Следовательно, теплушка часто предоставляется оштукатуренной и побеленной.

Традиционным способом будет простое обмазывание глиняным раствором.

Делается это без применения каких-либо особых инструментов – набрасывается глина и смоченной ладонью заглаживается.

Поверхность после подобного процесса отделки может получиться не совершенно ровной, со следами ручной работы. Стоит понимать, что на сегодняшний день данный прием широко используется для того, чтобы создать что-либо уникальное в дизайне интерьеров.

Современная технология нанесения штукатурки подразумевает использование специальных инструментов. среди которых будут кельмы, которые понадобятся для нанесения раствора, полутерок для того, чтобы разравнивать нанесенный раствор, терка, которой раствор уплотняется и выравнивается круговыми движениями поверхность.

Теплушка может быть оштукатурена исключительно тогда, когда она просохнет на все 100%. Прежде чем перейти к данному процессу, следует ее протопить. Раствор будет состоять из глины и песка в соотношении две части песка на одну часть глины.

Как вам статья?

Мне нравитсяНе нравится

Особенности конструкции

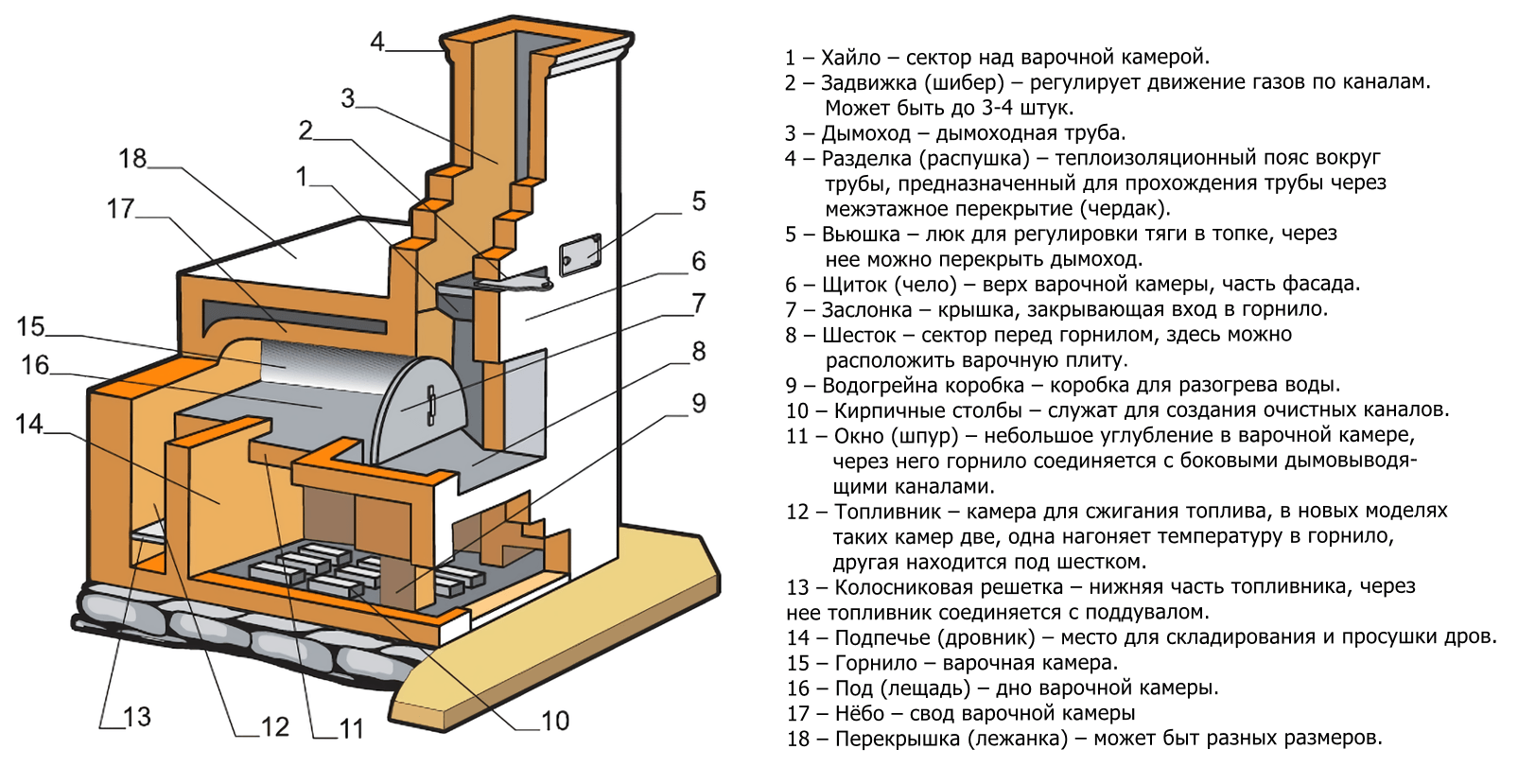

Классическая русская мини печь для беседки имеет сравнительно сложное конструктивное исполнение. Её основные элементы представлены на изображении:

Кратко, устройство подобной печи можно описать следующим образом:

1. Нижняя часть печки (основание) имеет пустую внутреннюю полость (подпечье или опечек), которую сверху перекрывает полукруглый свод, в разговорной речи именуемый «корытом». На него, в процессе кладки печи, насыпается слой песка (глиняной крошки, по которому выкладывается под (часто насухую, без использования кладочных растворов).
2. Место, где непосредственно сгорают дрова, подразделяется на две части: заднюю (горнило) и переднюю (варочный отсек). Закладка топлива и посуды осуществляется через входное отверстие, именуемое устье, которое закрывается заслонкой.
3. Простейшая версия мини печки состоит из каркаса, двухконфорочной (реже, одноконфорочной) варочной плиты, топки туннельного типа, разделённой дымовым зубом на дымовую (ближнюю) и пламенную (дальнюю) камеры.

Подобная схема кладки оптимальна для печи уличного размещения, так как:

наличие дымового зуба полностью исключает зависимость процессов горения от направления ветра и его силы;

пищу можно готовить при любых наружных температурах;

для готовки можно пользоваться низкокачественным топливом. Стандартные размеры варочной поверхности, 1000-2000 мм (больше у мини печей не бывает). Высота горнила, до 700 мм. Размеры в проекции, 1000х1300 (оптимальное решение). Несмотря на столь незначительные габариты печь остаётся многофункциональной (выпекание хлеба, приготовление любых блюд).

При этом получившаяся конструкция является малозатратной, быстро кладётся (при наличии готового фундамента и должного опыта, за сутки), проста и удобна в использовании, демонстрирует минимальное время на приготовление готовых блюд, экологична, не нуждается в значительных объёмах топлива.

Версия со встроенным мангалом дополнительно включает специальный поддон для дров (углей) и решётку для мяса (укладки шампуров) на высоте 100-150 мм. Роль открытого огня в этом случае играют раскалённые газы, образующиеся в печи после топки.

Продукты готовятся не на открытом пламени, а внутри горнила. При этом можно разместить топку со смещением относительно вставленной решётки, либо непосредственно под ней (эти особенности закладываются на стадии проектирования).

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Мясо, которое вы приготовите в русской печи, сохраняет значительно больше полезных свойств, чем на классическом мангале. Оно готовится в специальной нише, в которой отсутствуют перепады температур и сквозняки. Поэтому продукт готовится в собственном соку.

Особенности мини русской печи

Мини русская печь действительно небольших размеров, габариты такой стандартной модели не более 1х1,3 м, и поэтому для неё найдётся место даже в однокомнатной постройке малой площади. Этот прибор не имеет лежанки, зато обладает двумя топливниками:

• первый – большой топливник находится ближе к передней стенке. Он используется для отопления в осенне – зимний период и для выпекания различных блюд;
• второй — малый, располагается позади первого, ближе к тыльной стороне. Он используется для готовки пищи в сезоны с теплой погодой. В этом случае, меньше расходуется топлива, проще осуществляется чистка и уход за прибором.

Топочные камеры нужны не только для готовки различных блюд, но и для обогрева помещения. В отопительный сезон работать может только одна из них или же обе камеры одновременно. Для закладки топлива возможна непосредственно через варочный отдел.

Свою особенность в такой печи имеют и внутренние каналы, которые предназначены для подачи горячего газа к топливным камерам и отвода угарных газов на улицу. Во время топки печи все дымовые газы поступают из большего по габаритам топливника в 1-й отсек отапливающей камеры.

Затем переходят через 2-й отсек и, обходя под перемещаются к тыльной стенке варочного отдела, сгорают там и при этом нагревают плиту. Образовавшийся при этом процессе дым через четыре хода, расположенные вверху варочного отдела, попадают в сборный канал, а из него уже в дымоотвод.

Маленький топливник не обладает специальным каналам для отвода дыма, из него газообразные вещества переходят в основную топочную камеру, а уже затем выходят наружу.

В состав маленькой русской печки входит и вентиляционный канал, который по мере необходимости перекрывается с помощью задвижки.

Пример малой русской печи

Кладка русской печи с лежанкой и варочной панелью

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
6. При кладке 6-го ряда монтируеится водяной бак.
7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
14. При монтаже 17-го ряда монтируется задняя печная стенка.
15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
17. При кладке 20-го ряда свод горнила уплотняется песком.
18. 21-й ряд предполагает перекрытие горнила.
19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Порядовка миниатюрной русской печи

Начиная со второго и заканчивая пятым рядом, следует произвести закладку поддувал топливников. Помимо этого, осуществляется установка дверки, выкладка столбиков, на которые выкладывается кирпичная перегородка толщиной в половину кирпича.

Шестой ряд включает в себя решетки колосниковые в два топливника, а над решеткой топливника дополнительного назначения следует стесать в конус передние/задние кирпичи. В седьмом и восьмом рядах совершается установка задвижки для топливных камер дополнительного и основного назначения, а также берет свое начало процесс расширения кладки вторая непосредственно в сторону перегородки.

В ряду № 9 следует заняться сужением кладки канала, начиная от главного топливника, и расширением перегородки. В десятом ряду отмечается возведение пода, где обязательно нужно оставить канал около задней стенки вдоль варочной камеры (его ширина должна составлять около 8 см).

В ряду № 12 происходит перекрытие канала плитой из чугуна с наличием двух конфорок. Следующие два ряда укладываются на основании имеющегося чертежа.

В ряду № 15 устанавливаются стальные связи полосовидные между боковыми стенками, которые в дальнейшем закрепляются гайками, шайбами. Если чело не было перекрыто аркой, то его следует перекрыть стальной полосой (4 см × 1 см × 85 см). Заднюю, а также боковую стенки варочной камеры необходимо выложить так, чтобы нижняя часть была скошенной на конус, а толщина при этом составляла один кирпич.

В ряду № 17 устанавливаются связи непосредственно по боковым стенкам аналогично ряду № 15. Происходит установка основания под перетрубья из стальных полос с передней, боковой сторон. В кирпиче следует сделать пазы, предназначенные для стальных полос, а в углу установить металлическую стойку для поддерживания.

В ряду № 18 закладывается первый ряд камеры варочного назначения, которая будет иметь сводную форму. Свод необходимо опереть на кирпичи в ряду № 16, сделав небольшой наклон внутрь, а под них подложить кусочки кирпича, закрепляя их раствором глины. Осуществляется перекрытие шестка, укладка стальных полос в основу перетрубья. Делаются четыре отверстия (7 см × 12 см) спереди свода

В ряду № 19 особое внимание следует уделить выкладыванию вентиляционного канала, а также установке его непосредственной задвижки. Теперь настала очередь дымового канала. В ряду № 20 укладывается стенка печи над сводом в два ряда

В ряду № 20 укладывается стенка печи над сводом в два ряда

Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком

В ряду № 20 укладывается стенка печи над сводом в два ряда. Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком.

В ряду № 21 закладывается вентиляционный канал, который будет иметь сечение 7см × 25см.

В рядах № 25-27 реализовывается модификация фигуры дымового канала и его габаритов до одного кирпича. В дальнейшем происходит установка задвижки сверху.

В ряду № 28 и 29 вертикальные каналы соединяются в общий канал горизонтального направления, который будет иметь Г-образную форму. В последующем данный канал аккуратно перекрывается стальными полосами.

Ряд № 30 предусматривает кладку согласно чертежу.

В рядах № 31 и 32 предусмотрена кладка перекрыши, в рядах № 33 и 34 – дымохода, которая осуществляется только в один кирпич.

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

• ширина основания — 51 см;
• длина основания (глубина) — 89 см;
• высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

• топочная камера;
• поддувало;
• дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

• 260 штук кирпича керамического;
• 130 штук шамотного кирпича;
• колосник (40х23 см);
• топочная (30х20 см) и поддувальная (20х14 см) дверки;
• 2 дверцы для прочистных отверстий (20х40 см);
• металлический предтопочный лист (50х70 см);
• два листа рубероида размером 60х100 мм;
• песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

• длина основания (глубина) — 64 см;
• ширина основания — 51 см;
• высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

• поддувало;
• топочная камера;
• дымовые каналы, ведущие в дымоход;
• варочный настил;
• ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

• 222 штуки керамического кирпича;
• колосник (40х25 см);
• дверца для топки (20х20 см);
• дверца для поддувала (14х14 см);
• варочный настил (35х38 см);
• металлический духовой шкаф или водогрейный бачок;
• железный предтопочный лист (50х70 см);
• две дверцы для прочистных отверстий (20х14 см);
• две задвижки;
• кусок плоского шифера;
• уголок стальной;
• глина, песок или готовая глиняно-песчаная смесь для кладки.

Строительство своими руками уличного печного комбайна: поэтапное описание

StooDent, до возведения кирпичной печи, как городской житель, не имел опыта работы по кладке кирпича. Тем не менее, уличный печной комплекс удался на славу. Причины:

• Тщательное обдумывание конструктива.
• Разработка проекта с точной порядовкой.
• Прямые руки.

Перед началом строительства пользователь расписал основные требования:

1. Наличие мангала и варочной поверхности для казана или сковороды.
2. Возможность встроить в конструкцию русскую печь-мини.
3. Комплекс должен поместиться в уже построенной беседке.
4. Сечение кирпичной трубы печи должно соответствовать особенностям кровельного пирога беседки.

Возведение печного комплекса началось со строительства фундамента.

На участке пользователя есть перепад высот. Беседка уже построена.

Поэтому, чтобы не тратить много сил и средств на возведение полноразмерной бетонной плиты, StooDent залил сваи ТИСЭ.

А сверху сделал бетонное перекрытие с двойным армированием.

На плиту уложили гидроизоляцию из рубероида, а кирпичи (первые ряды) сначала выложили «на сухую», чтобы удостовериться в правильности порядовки.

Кирпичи нарезаны в размер и пронумерованы.

Затем пользователь приступил к кладке кирпичей на цементно-песчаный раствор, не забыв, по традиции, положить под первый монетку.

Кирпичи распиливались при помощи УШМ.

  «Болгарка» с диаметром диска 230 мм крепилась на станине, а   инструментом меньшего размера и мощности производилась   финишная подгонка.

Для кладки печи из кирпича пользователю потребовался нехитрый набор инструментов.

Проект печи и порядовка упростили задачу по строительству. За первым рядом пошел второй, третий и т.д.

Затем StooDent приступил к изготовлению арки дровника и перекрытию на основе металлических уголков.

Узлы печи крупным планом.

Промежуточный вариант «тела» кирпичной плиты.

Далее пользователь приступил к кладке отделения печи для казана и варочной панели.

На этом этапе пришлось пилить много шамотного кирпича.

Чтобы качественно распилить УШМ шамотный или простой кирпич, в место распила нужно подавать, для охлаждения алмазного диска, воду. Например, сделав «брызгалку» из пластиковой бутылки и тонкой трубочки.

Монтаж металлической плиты.

Общий вид печного комплекса перед переходом к этапу строительства мангала и мини-русской печи.

Примерка кирпичей «на сухую» для свода печи.

Выкладка по кружалу свода печи из шамотного кирпича на огнеупорную смесь.

  Кружало пользователь извлек через 15 минут после выкладки     свода, чтобы конструкция набирала прочность под своим весом, а   не опиралась на шаблон.

Примерка арки и устья мини-русской печи.

На этом этапе стал вырисовываться общий контур печного комплекса.

Детали камеры дымосборника печи крупным планом.

Общий вид печи с мангалом.

Изготовление полки печи и задвижки на дымоход от варочной поверхности.

Этапы изготовления дымосборника.

Отверстие под самоварник (или душник) для присоединения старинного самовара.

Проходка дымохода через кровлю.

Общий вид печного комплекса.

На финише работ пользователь облагородил напольную зону перед печкой плиткой.

Я как следует испытал печной комплекс. Печь не дымит, шашлыки прожариваются равномерно со всех сторон, варочная поверхность под казан тоже отлично работает. 12 л холодной воды (около 8 градусов) закипают за 12-15 минут, а в мини-русской печи получилась отличная пицца.

Вкусняшки, приготовленные в печи.

Шашлык приготовленный на мангале.

Прежде, чем мы дадим смету на печной комплекс и расскажем об усовершенствованиях, предлагаем ознакомиться с видео, где автор подробно рассказывает об этапах изготовления печи.

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

укладывают 1-й ряд кирпичей на сухую, без применения раствора;
со 2-го по 5-й – кладут поддувала обоих топливников и устанавливают их дверцы;
6-й — монтируют решётки колосника для двух топливников;
7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
12-й — укладывают чугунную плиту;
13-й и 14-й — продолжают кладку согласно порядовке;
15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
16-й и 17-й — продолжают формировать варочный отдел;
18-й – перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
19-й — формируют сборный канал, суживают отверстие перетрубья;
21-й — закладывают основу вентиляционного канала;
с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
30-й — соответствует чертежу;
в 31-ом и 32-ом – выкладывают перекрышу;
в 33-ем – кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

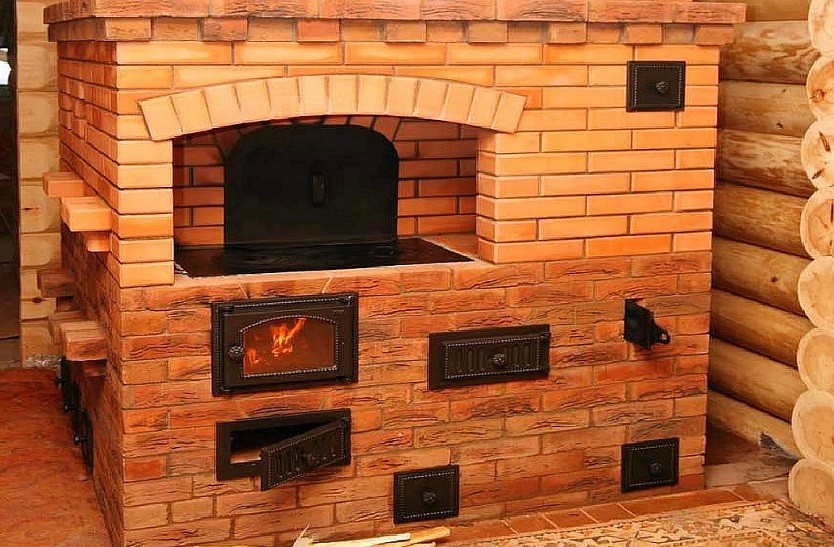

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.
