Как сделать металлоискатель своими руками, помощь новичкам

Металлоискатель с электронной схемой

Для изготовления прибора мастеру нужно иметь элементарные знания по электронике и уметь паять. Для работы понадобятся радиодетали:

• батарейка «крона» 9 В;
• разъём для «кроны»;
• провода;
• выключатель;
• два конденсатора 2,2 мкФ;
• микросхема 555;
• резистор 50 кОм;
• конденсатор 10 мкФ;
• зуммер;
• медная проволока 0,2 мм.

Также нужны СD диски, картон, полипропиленовые трубы и переходники к ним, изолента, медная проволока толщиной 0,2 мм, паяльник и припой. Мастеру понадобятся бокорезы и ножницы, для резки труб — лобзик.

1. Из картона вырезают круг диаметром 5 см. Диски склеивают, поместив между ними картонный кружок.
2. После высыхания клея берут медную проволоку и наматывают между дисками (315 витков).
3. Выводят концы проводов, к дискам для прочности приклеивают картонки такого же диаметра и обматывают катушку изолентой.
4. Радиоэлементы в герметичной пластмассовой коробочке приклеивают к штанге металлоискателя. В разъём вставляют батарейку.
5. Из труб и переходников собирают ручку, форма и размеры которой позволяют удобно использовать металлоискатель.

При обнаружении металла зуммер начинает издавать громкий звук. Можно искать предметы, скрытые под слоем почвы толщиной 25 см и более.

Иные элементы

Сигнальный динамик можно использовать, взятый от портативного радио

Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов).

Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

Настройка прибора с помощью потенциометров разной мощности

Это важно: чтобы увеличить устойчивость электросхемы, рекомендуется на входе дополнительно установить стабилизатор напряжения, такой как L7812.

• чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
• чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
• при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.

Пошаговая инструкция по сборке простого металлоискателя

Берём провод 14 м диаметром 0,65 мм, пластмассовую крышку для ведра, 16 гвоздей-метизов 30 мм, малярный скотч, компоненты для печатной платы, батарейку, наушник от гарнитуры, лист из поликарбоната, полимерные трубки, металлический контейнер.

1. Чертим на фанере окружность диаметром 150 мм и вырезаем её.
2. Забиваем метизы по краям окружности.

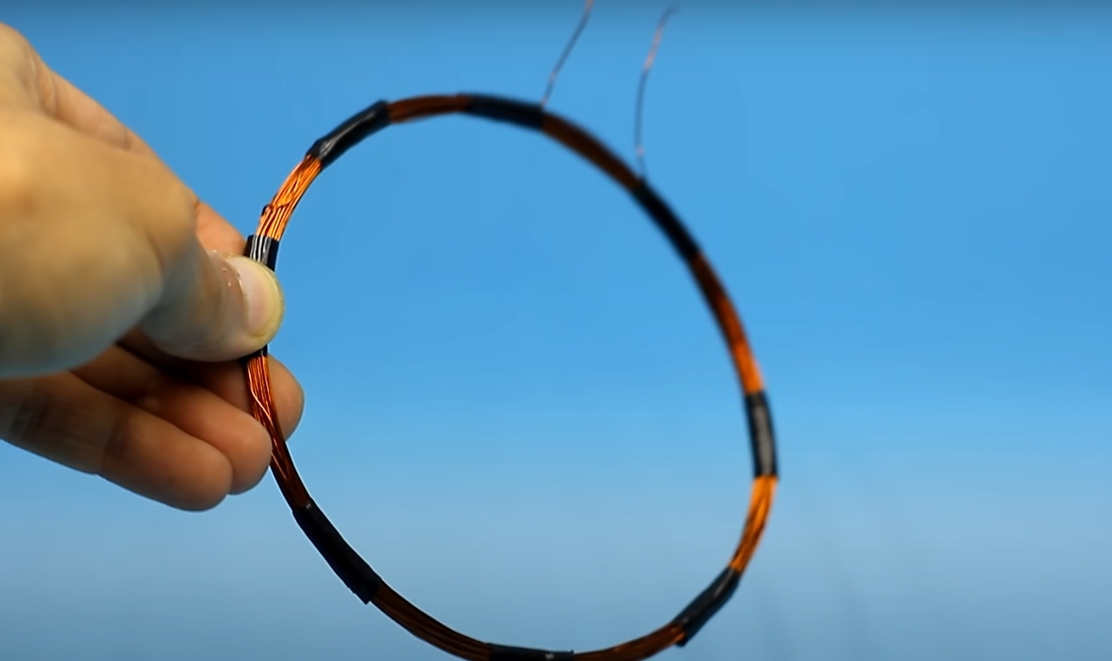

3. Закрепляем проволоку и сворачиваем её в 30 плотных витков.
4. Обматываем катушку малярным скотчем для изоляции.
5. Делаем вторую катушку по тому же принципу.
6. Изготавливаем по схеме приемопередающее устройство.
7. Берём наушник из гарнитуры для передачи звукового сигнала.
8. Ставим электронную плату и батарею в приготовленную коробку.
9. Размещаем катушки на поликарбонатном листе.
10. Изготавливаем штангу из труб, создаём ручку в виде полукольца.

Тестируем металлоискатель сначала в искусственных условиях, разбросав разные предметы по полу, затем на природе.

Параметрический прибор обнаружения металлов

Данный агрегат используют для поиска труб и чёрных металлов. В основе параметрического прибора лежит транзистор МП40, который можно заменить на КТ361. Действует на низких частотах. В момент обнаружения металла издаёт низкий звук на частоте 50 Гц.

Как самостоятельно закрепить катушку

Каркас катушки выполняется из фанеры или CD-дисков. Стоит учитывать, что доска обладает низкой влагоустойчивостью. Обматываем диски изолентой или скотчем, оставляя между ними расстояние 5–7 мм.

Импульсный параметрический прибор

Работает на ферритовой антенне, которая испускает волны на средних частотах. Обладает низким энергопотреблением. Источниками питания служат батарейки АА. Недорогие комплектующие и простые чертежи позволяют спаять конструкцию самостоятельно. Импульсное устройство требует отладки.

Приемопередающие металлоискатели

Нацелены на поиск цветных и драгоценных металлов. Внутри прибора стоит катушка ДД, создающая излучение 2000–2500 Гц. Волны проникают на глубину 70 см, где выискивают чугун и сталь. На уровне 20 см прибор регистрирует на сплавы чёрных металлов, на уровне 10 см – цветные металлы.

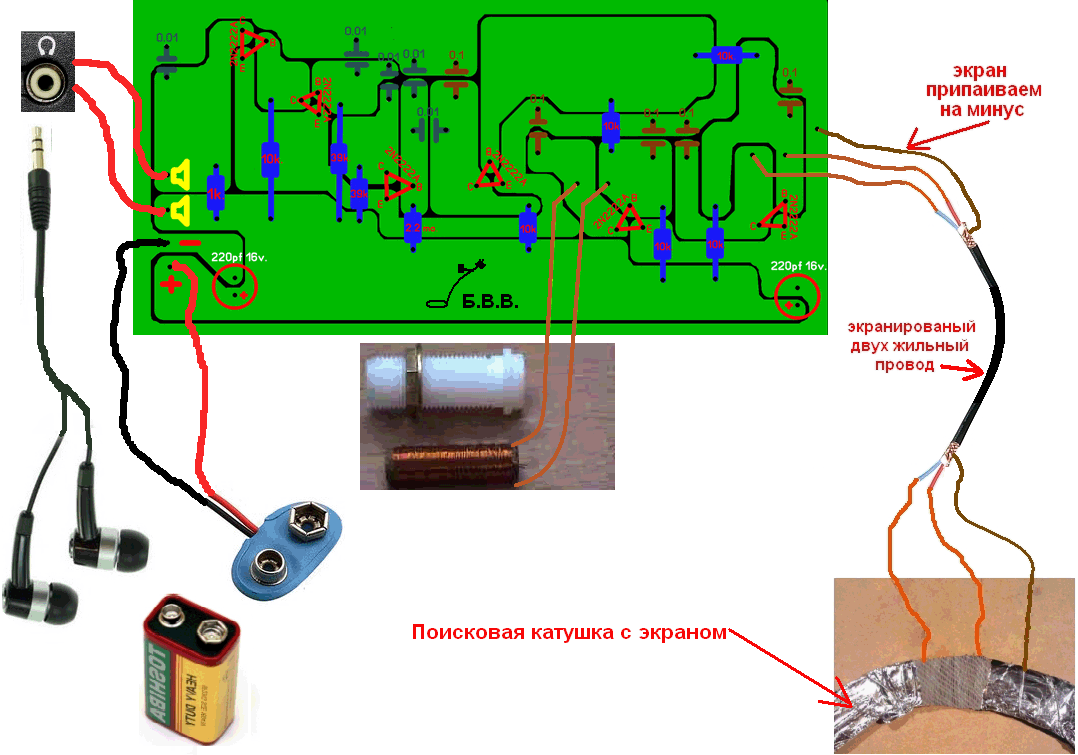

Как собрать печатную плату металлоискателя своими руками

Переводим распечатанный дизайн платы на медную пластину при помощи лазерного принтера. В итоге получаем зеркальное отображение конструкции платы. Заполняем плату элементами: добавляем транзисторы, конденсаторы, резисторы, провода питания, катушки. Наматываем на катушку витки. Настраиваем частоту для катушек.

Испытание металлоискателя

Размещаем на любой поверхности металлические предметы и оцениваем работу металлоискателя. Определяем расстояния, на которых устройство начинает реагировать на разные типы металла. Далее испытываем прибор в естественных условиях. Во время поиска нужно сохранять медленную скорость и стараться охватить большую площадь.

Сборка металлоискателя в домашних условиях

Вместо штанги можно использовать черенки для швабр. Для того, чтобы закрепить катушку, потребуется изготовить специальную конструкцию. Речь идёт о кольце из проволоки. В качестве шаблона можно использовать банку диаметром 16 см.

На одном конце конструкции нужно сделать “ушко”. Именно через него кольцо будет крепиться к штанге с помощью саморезов. Там же будет закреплён и вывод экрана катушки. Для того, чтобы предотвратить образование замкнутого витка, нужно изолировать один из концов конструкции несколькими слоями изоляционной ленты.

Когда кольцо будет присоединено к штанге, катушку можно прикрепить к кольцу.

После этого уже подготовленную плату можно соединить с катушкой. Это можно сделать проводом длиной 1 м. Экран кабеля надо припаять к шине на плате, а также к выводу экрана катушки. Кабель, которые соединяет плату и катушку, надо закрепить к штанге.

Нижнюю часть корпуса устройства нужно закрепить к штанге с помощью двух саморезов. После этого надеваем верхнюю часть корпуса.

Как работает металлоискатель

Принцип работы любого металлдетектора, как заводского, так и самодельного, основан на индуктивности, а не так, как у детектора грунта, которые используют волны разных частот или ультразвук.

А точнее, оказавшись под влиянием поля предмет начинает создавать свое. Приемник это видит и сообщает об этом одним из установленных для этого способов.

Поняв принцип работы металлоискателя, можно разработать схему собственноручно. Чем больше будет желание собрать и больше знаний по данному направлению, тем более сложную конструкцию можно будет сделать своими руками

Среди всех вариантов, стоит уделить внимание нескольким самым распространенным

Проверка металлоискателя

Так, пятирублёвую монету он должен будет «находить» с расстояния приблизительно 30 см, а вот если монета имеет размеры как советский рубль, то уже где-то с 40 см. Металл больших и объемных размеров он «увидит» с расстояния более метра.

Такой прибор не сможет искать на значительной глубине мелкие предметы. К тому же он не будет способен различать размеры и тип найденного металла. Именно поэтому, занимаясь поиском монет, можно будет натыкаться и на обычные гвозди.

Такая модель самодельного металлоискателя подойдет для людей, которые только начинают осваивать азы кладоискания или не имеют нужных средств для приобретения дорогостоящего прибора.

Их этого видео Вы узнаете, как сделать самодельный металлоискатель:

Принцип работы детектора

Работа металлоискателя основана на фиксации изменений электромагнитного поля. Оно формируется импульсным генератором и излучается через катушку. При столкновении с проводником, а это почти все металлы, поле изменяет свои характеристики. Об этих изменениях прибор сообщает с помощью звукового сигнала. Индикация, сигнализирующая о найденном металле, может выводиться и на экран дисплея. Но такие устройства более дорогие.

Самодельные металлоискатели изготавливаются с использованием печатной платы, которую тоже нужно сделать самому. Вторым важным самодельным устройством металлоискателя является катушка. Есть умельцы, которые делают поисковый прибор из радиоприемника и калькулятора. Но такой детектор менее чувствителен и не подойдет, чтобы искать металл под землей. Расскажем об изготовлении этих разновидностей поисковых устройств. Начнем с более сложного и чувствительного.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

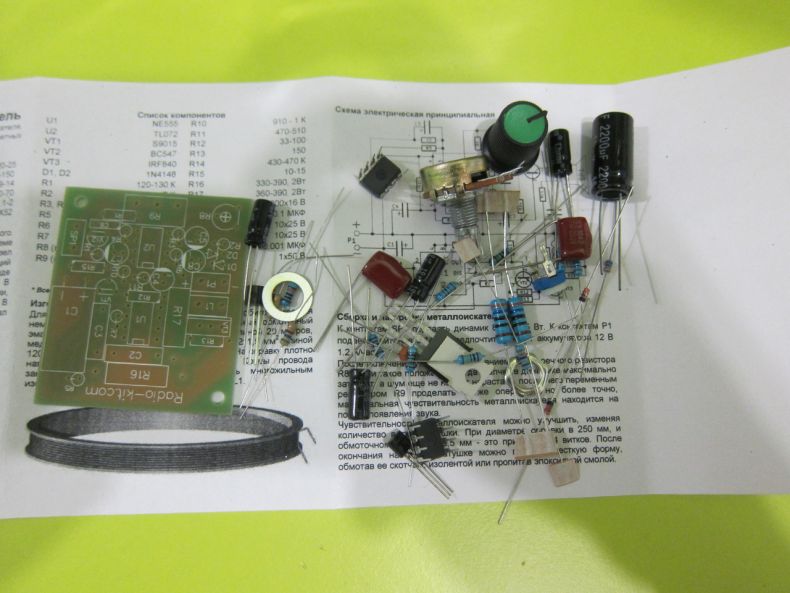

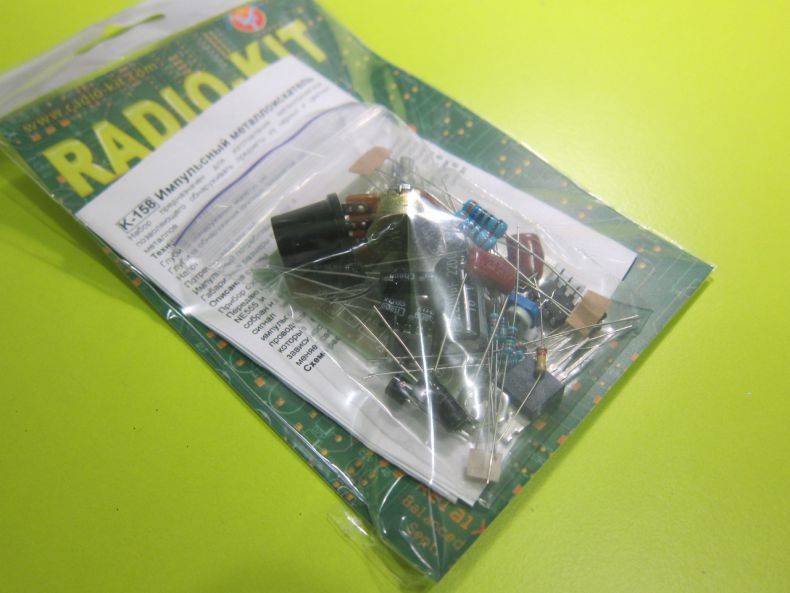

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

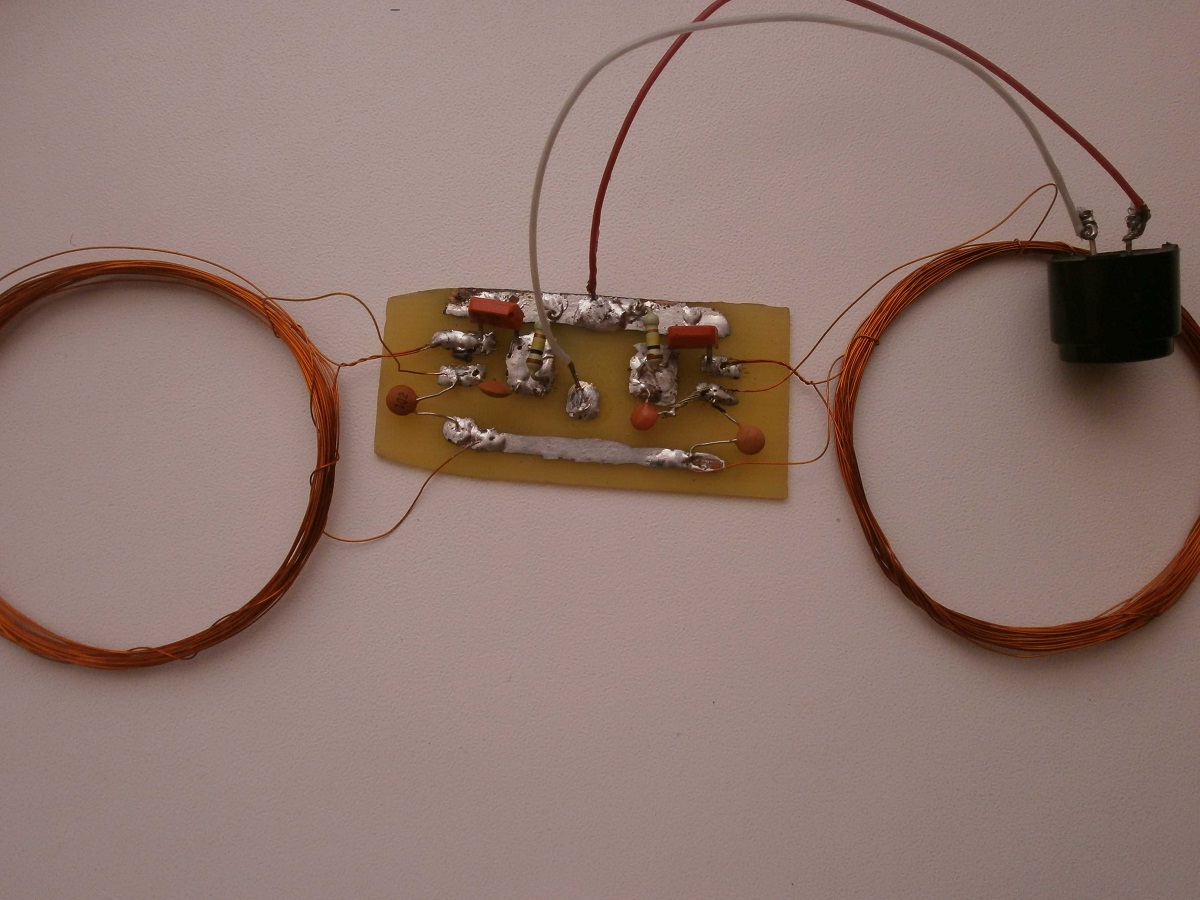

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
6. Припаивают согласно схеме выводы катушечных детекторов.
7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
9. Фиксируют элементы клеем и замазывают масляным лаком.
10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

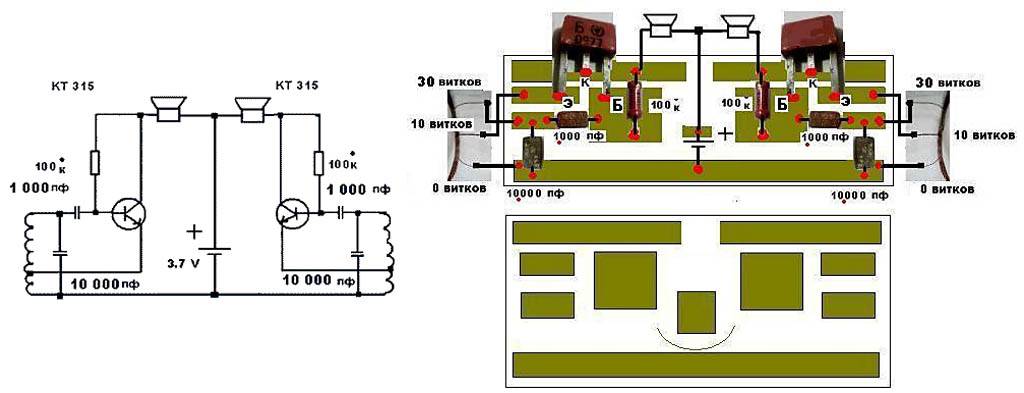

На транзисторах

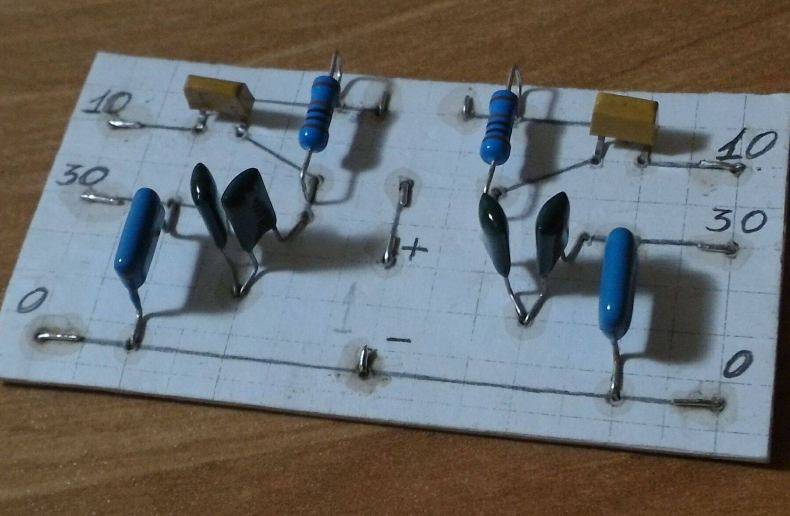

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

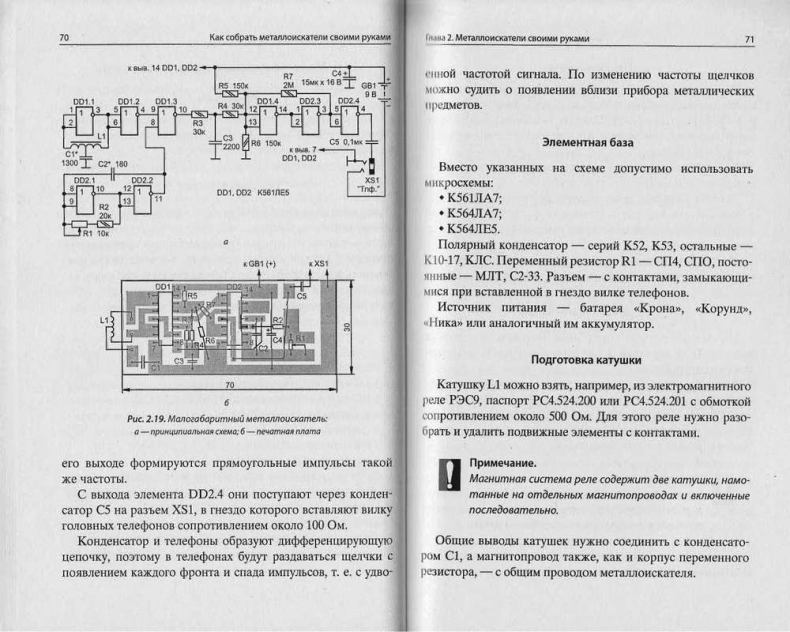

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Особенности собранного своими руками металлоискателя со схемой дискриминации металлов

Металлоискатели с простой схемой позволяют обнаруживать скрытые предметы, но для того чтобы узнать, какие именно, придётся поработать лопатой. Вместо золотой монеты или военной каски, можно найти всего лишь кусок трубы и потратить на это много времени. Чтобы облегчить задачу поисковикам, детекторы стали оснащаться дискриминаторами, которые позволяют различать тип металла и пропускать различный мусор. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

В профессиональных металлоискателях используются дискриминаторы с выделением диапазона. Используемые в подобных приборах микропроцессорные системы позволяют запрограммировать устройство на реагирование только на определённые группы металлов. Дискриминация полезна на замусоренных участках, но снижает глубину обнаружения на 10−20%.

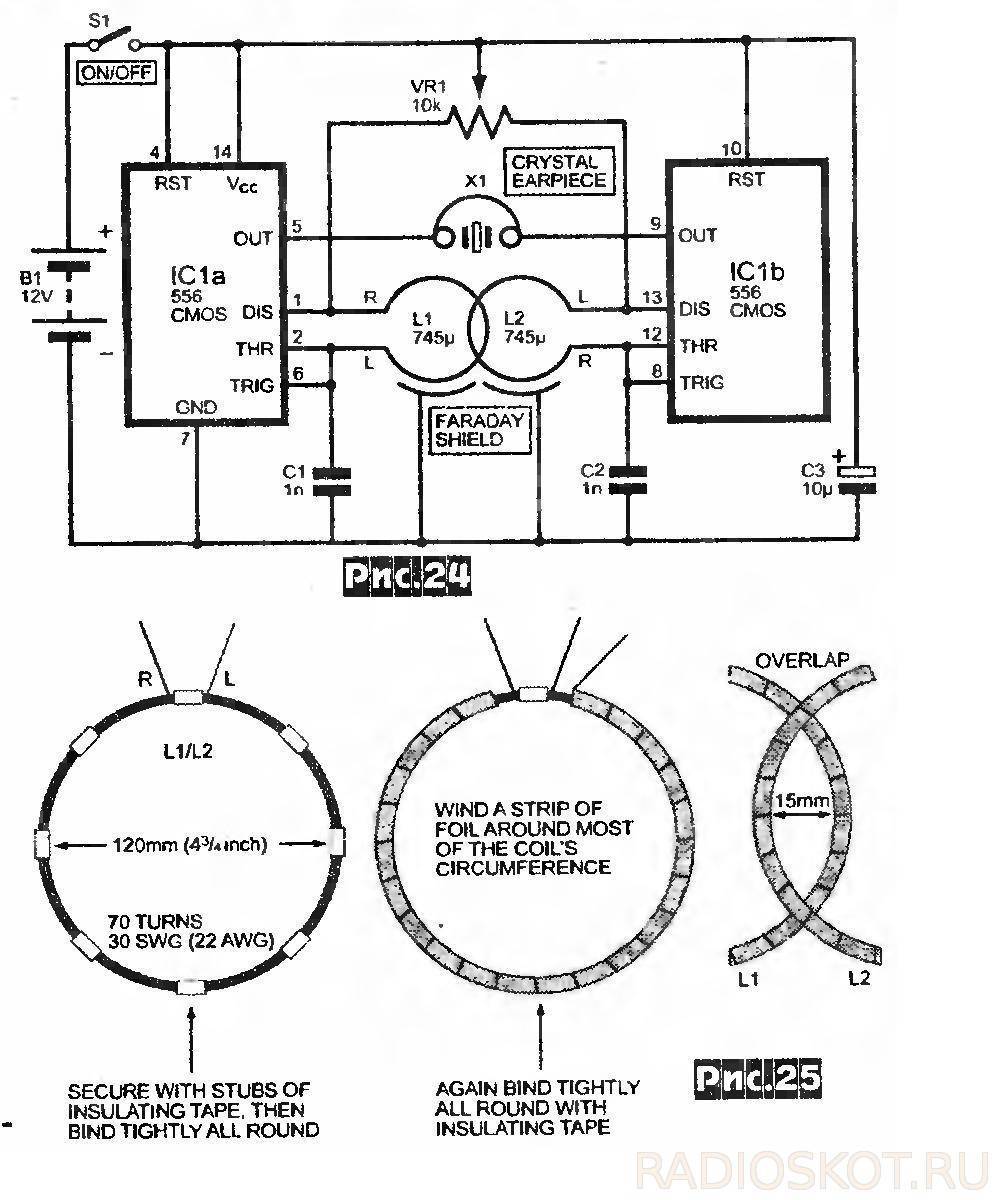

Металлоискатель своими руками: схема на золото

Модель металлоискателя «бабочка»

Особенная форма площадки для катушек индуктивности дала название этой модели металлоискателя. Их расположение такое из-за принципа работы устройства, основанного на работающих на одной частоте двух генераторах.

Идентичные катушки создают на них баланс индукции, который разрушается, если в их поле находится посторонний предмет. В основе генератора находится микросхема NE555.

Для катушки необходим провод 0,5-0,7 мм, такой, как лаковая обмоточная жила из меди в трансформаторе

Важно не столько совпадение сечение, как использование одного и того же на двух обмотках

Приблизительный результат:

• Диаметр 19 см.
• 30 витков для каждой катушки.
• Изделие в виде монолита.
• Витки фиксируются монтажной нитью, затем лаком для трансформатора. Это защищает схему от сбития настроек.

Использование вместо транзисторов NE555, не освобождает от необходимости корректной настройки. На плате видны три настраиваемых резистора:

• R1 должен заниматься корректировкой частоты генератора, достигая нужного баланса.
• R2 отвечает за настройку чувствительности.
• R3 несет ответственность за тонкую настройку чувствительности в пределах до 10 мм.

Данное устройство питается от 9 до 12 В, для чего прекрасно подойдут несколько аккумуляторных батареек ААА или аккумулятор от бесперебойника.

1. Разобравшись выше с основой работы, рассмотрим технологию. Нужно обеспечить срыв синхронизации генераторов, предварительно выставив все настройки в среднее положение и сложив катушки в форме цифры 8.
2. При этом писк должен перейти в потрескивание. Зафиксировав кольца, нужно R1 вращать до появления треска с одинаковым интервалом.
3. Далее с помощью R2 настраивается чувствительность, поднося металлические предметы к месту нахлеста катушек.
4. Задача R3, в основном, следить за поддержание напряжения от источника питания.
5. Труба из пластика или дерева легко справиться с задачей штанги. Алюминий может мешать корректной работе. Для электрической части лучше использовать коробок.

Металлоискатель простейший своими руками

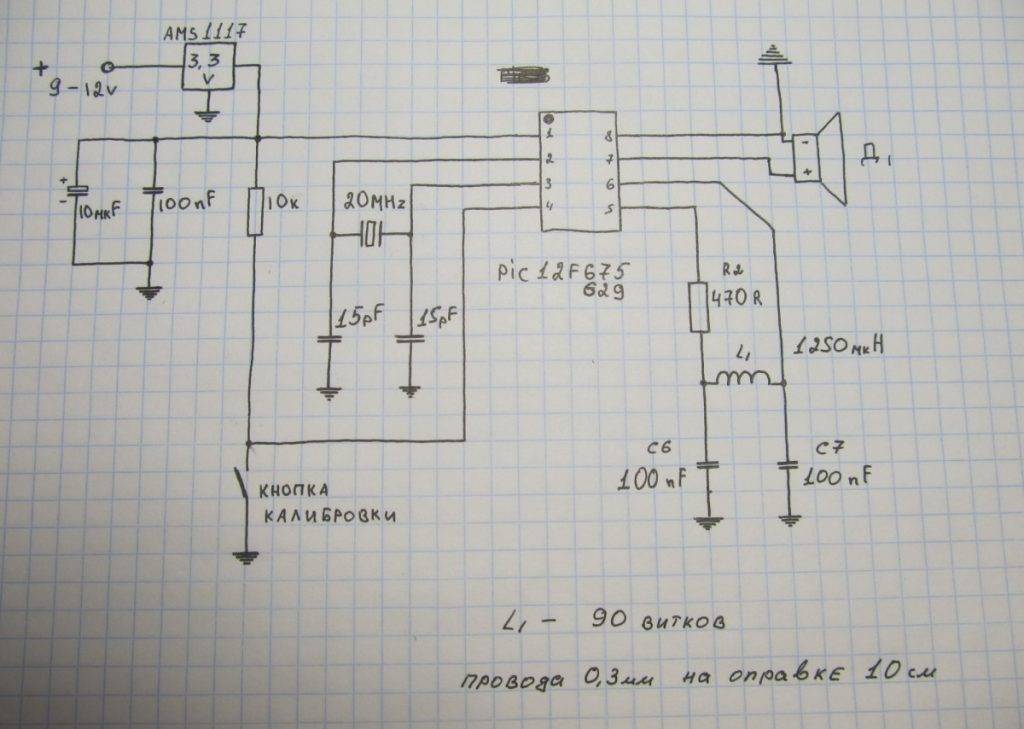

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Типы

Сверхнизкочастотный искатель – это простейшее устройство. О том, как сделать металлоискатель своими руками по сверхнизкочастотной схеме, знает каждый школьник. Но это не значит, что такой искатель неэффективен. Как раз наоборот. При грамотной настройке можно добиться хороших результатов.

Импульсный искатель – это более глубинный аппарат. С его помощью можно легко найти драгоценности, монеты и другие мелочи на больших глубинах. Такие схемы популярны среди профессиональных кладоискателей.

Устройство, работающее на биениях, позволяет обнаружить в недрах земли совершенно любой предмет из металла или минерал на глубине до метра. Он рассчитан на определенные виды сплавов. Это дешевый в сборке аппарат.

Радиодетектор способен находить металлы на глубине до метра. Сделать его просто. Это подходящее устройство для новичков, но не является популярным среди копателей.

Металлоискатель своими руками

Несмотря на большое разнообразие подобных приборов на рынке, большинство из них стоят очень дорого, а бюджетные изделия не гарантируют высокую точность и глубину обнаружения ценных предметов. По этой причине всё больше и больше людей мечтают о самодельном металлоискателе.

Даже если вам никогда не приходилось работать с подобным оборудованием, вы наверняка знаете, что оно предназначается для точного поиска предметов с характерными электрическими или магнитными свойствами, что и отличает их от окружающей среды, где они расположены. Простыми словами — металлоискатель определяет металлические изделия в верхних слоях грунта.

Однако устройство используют не только для поиска сокровищ в грунте. В настоящие дни оно является востребованным и для военных, детективов-криминалистов, геологов, строителей и представителей многих других сфер деятельности. Однако такие лица отдают предпочтение профессиональным приборам, а самодельные решения актуальны лишь для новичков.

Сегодня изготовление столь полезного устройства не является чем-то невыполнимым или нереальным, т. к. в свободном доступе предлагается множество схем, чертежей и инструкций. И даже самый неопытный человек сможет изобрести неплохой инструмент, который сможет найти монетку с советский пятак на глубине 20−30 сантиметров или железяку размерами с канализационный люк на глубине 1−1,5 метра под землей.

К тому же инструмент для поиска металла может стать полезным и для бытового хозяйства, ремонтных или строительных работ. Для примера, вы можете случайно определить возле своего частного дома центнер-другой брошенной трубы или металлической конструкции, заработав неплохие деньги на сдаче металлолома. А ведь в земле находится неизмеримое множество по-настоящему бесценных изделий, поэтому каждый желающий может попытать удачу.

Важная особенность: если вы никогда раньше не проводили каких-либо работ с электротехникой или радиоприборами, не пугайтесь множества схем, формул и терминологии. Принцип создания металлодетектора в домашних условиях остаётся очень простым. Главное — быть готовым выделить небольшое количество времени и запастись терпением. Правильный подход к делу позволит создать неплохой инструмент, который сможет определять металлы на различной глубине.

Методы регулировки

От свойства опции зависит эффективность работы устройства. Поначалу сплав нужно по очередности подносить к любому краю катушек. На той части, где шум прекращается, нужно вывести край из мотка вовнутрь кольца. Но очень не пережимать, чтоб сигнал отлично улавливался.

Тестировать можно кусками алюминия, опосля того как проверка закончится, нужно закрепить детали клеем, чтоб катушки отлично держались на поверхности и не теряли прочности в процессе внедрения.

Проверить эффективность работы катушек можно при помощи ферритового стержня, но его внедрение просит опции. Это один из вариантов, как сделать самый простой металлоискатель и проверить его в домашних критериях. При выбирании метода регулировки нужно учесть тип схемы и характеристики изделия, его мощность и количество витков на катушках.

Для сотворения функции дискриминации металлов употребляются переменные резисторы. Элементы посодействуют регулировать мощность схемы без задевания катушки. Для роста громкости и наилучшего различения сигналов можно применить динамики заместо обычных наушников.

Катушки в процессе закрепления должны располагаться друг на друге и пересекаться для сотворения большей мощности. Так их нужно зафиксировать клеем и закрыть уплотнителем из монтажной пены либо другого материала. Опосля включения переменные резисторы должны располагаться на схожем положении для наилучшего различения и увеличения точности дискриминации металлов.

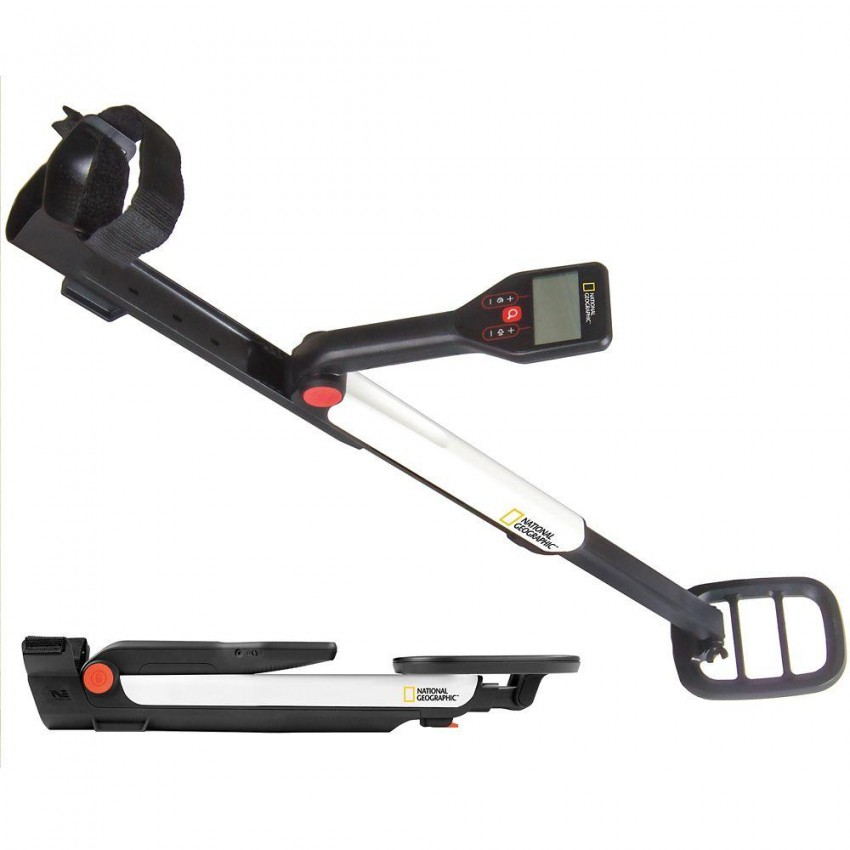

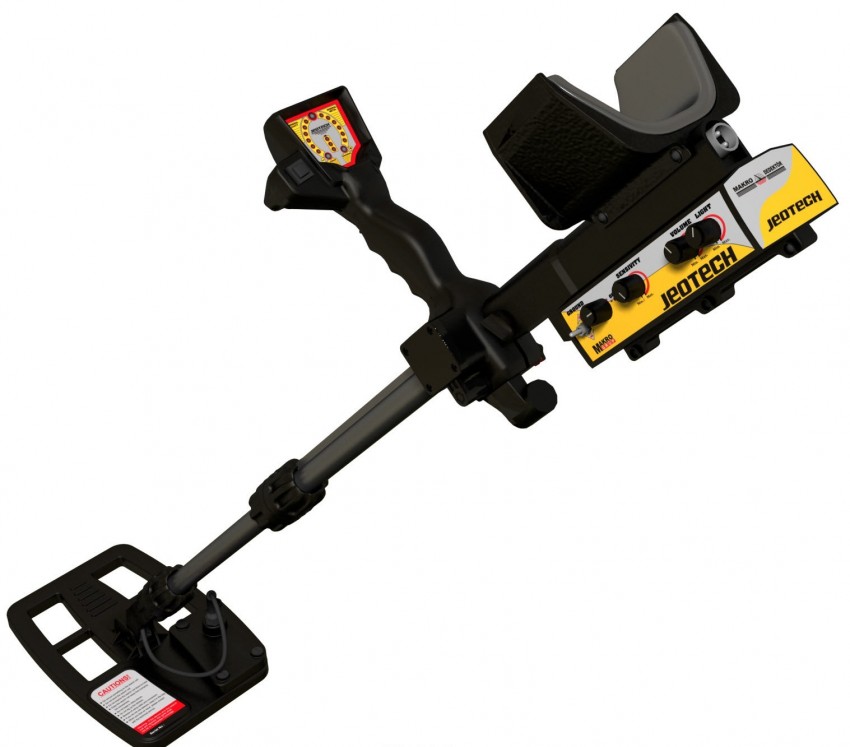

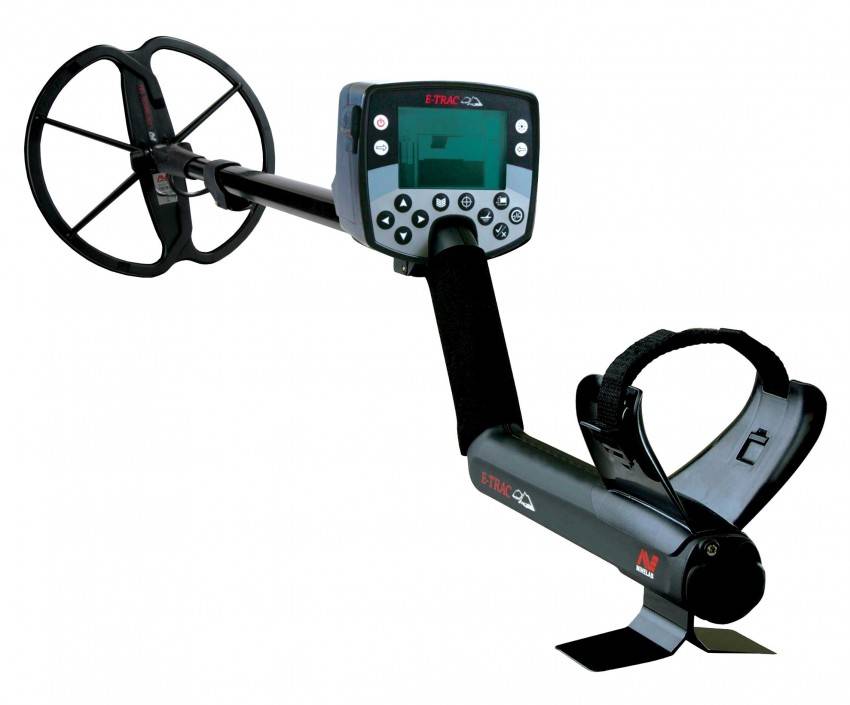

Конструкция металлоискателя

Практически всегда однотипная. Принцип отправки и приёма сигнала бывает разный. Но основные элементы устройства одинаковые:

Катушка

Это, главный, элемент, поскольку здесь находится приёмник и отправитель сигнала.

• Обычно представлена в электрической форме. Изготавливается из полимеров. Благодаря проводу соединяется с блоком управления.
• Это нужно для передачи сигнала, чтобы данный факт отображался на дисплеи или сообщался оператору в виде звукового сигнала.

На неё закрепляется катушка. Это позволяет не наклоняться и увеличивает скорость исследования большой площади.

Средняя часть

Нужна для увеличения комфорта. Самые лучшие модели можно настраивать по длине и углу наклона. Выпускаются модификации с двумя штангами. Для функционирования это не имеет значения, но позволяет увеличить удобство эксплуатации.

Блок управления

Это фактически мозг устройства. Здесь происходит практически мгновенная обработка полученных сигналов. В лучших версиях на дисплей выводится множество полезных функций.

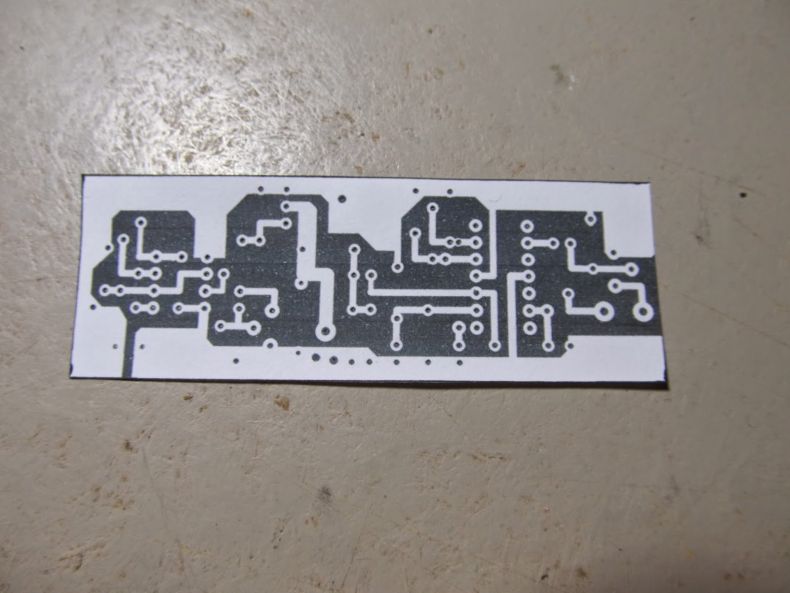

Зеркальное отражение рисунка платы для печати

Теперь нужно отрезать кусочек текстолита. Его размер должен составлять 50 на 70 мм. С помощью напильника можно подравнять края, а также удалить заусенцы. Следует помнить, что на плате не должно быть никакой пыли или какого-либо мусора.

Накладываем заранее подготовленный рисунок печатной платы (тонером вниз). Теперь его нужно прогладить с помощью утюга.

После того, как бумага прилипнет к плате, на ней рекомендуется оставить утюг. После этого её нужно поместить в тёплую воду. Достаточно оставить её там хотя бы на пару минут. После этого следует заняться скатыванием бумаги с платы. Лучше всего делать этого от середины к краям.

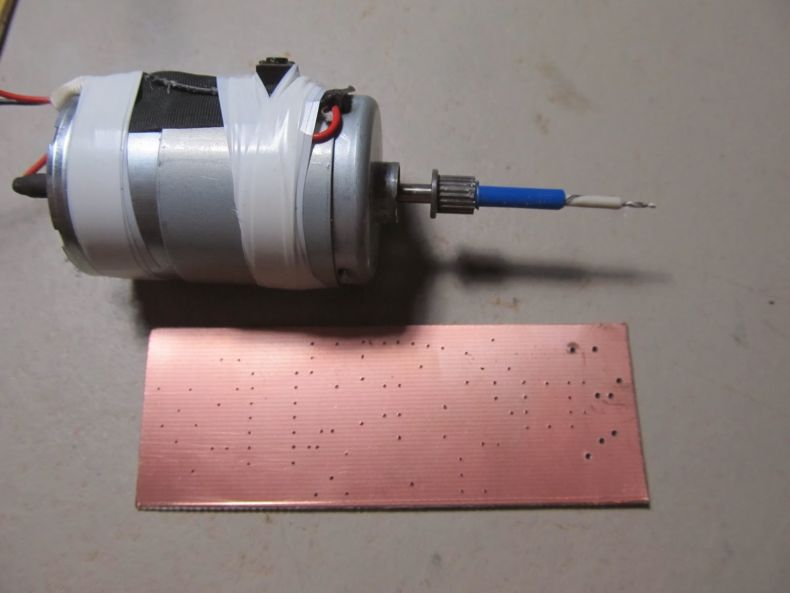

После этого шилом нужно удалить остатки бумаги на дорожках. Сами дорожки нужно закрасить маркером. После того, как всё высохнет, шилом потребуется для подравнивания дорожек. Теперь плата готова к травлению.

Травить плату нужно в растворе хлорного железа.

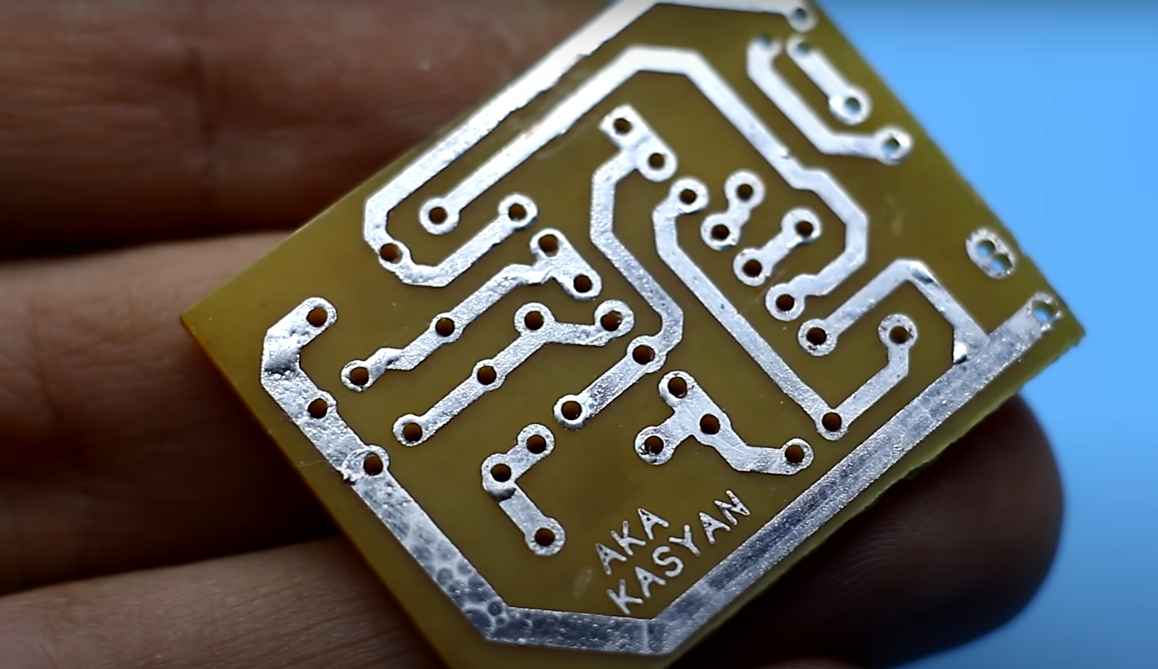

Травление платы

Следующий этап – это монтаж деталей. Обычно плата крепится к корпусу при помощи выключателя, а также переменного резистора. Корпусом может выступать коробка от губки для обуви. Это очень практично и дёшево. Для большей наглядности следует изучить схемы, которые невозможно пересказать словами.

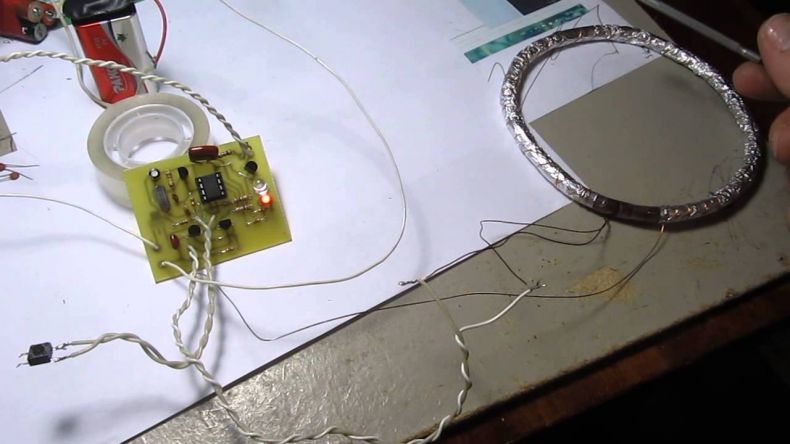

Подготовка “Пирата” к работе

Плату металлодетектора необходимо защитить от внешних воздействий. Для этого нужно поместить ее в пластиковую коробочку.

Штангу можно изготовить из отреза ПВХ трубы. Если сделать несколько соединяющихся друг с другом отрезов, получится портативная складная штанга.

ПВХ трубки для изготовления штанги металлоискателя

Катушку следует туго стянуть изоляционной лентой. Ее так же можно поместить в самодельную защиту.

Штангу можно не изготавливать вовсе. Ваш металлодетектор будет состоять из коробочки с платой и катушки с проводом. Его при необходимости можно крепить к любой подручной “палке” скотчем непосредственно на месте.

Выбор звукового индикатора и источника питания

В качестве источника звука, который будет издаваться при обнаружении металла, можно использовать обычные динамики, которые устанавливаются в радиоприемники. Подойдет как российский, так и китайский вариант. Главное, чтобы его сопротивление составляло 8 Ом.

К динамику необходимо подсоединить два потенциометра. Они необходимы для регулировки устройства. Понадобятся подстроечные резисторы с разными показателями максимального сопротивления:

• на 10 кОм;
• на 100 кОм.

В качестве источника питания нужно использовать батарею с выдаваемым напряжением 12 В. Это может быть несколько соединенных батареек типа «Крона» или один аккумулятор. Все зависит от набора имеющихся под рукой элементов. Хорошо себя зарекомендовали аккумуляторы для шуруповертов или аналогичных устройств. Они достаточно компактны и обладают сравнительно большой емкостью. Чтобы максимально защитить прибор от помех, для соединения платы со схемой и катушки, рекомендуется применять экранированный провод.

Для дополнительной защиты элементов схемы на входе устанавливается стабилизатор уровня напряжения. Это может быть микросхема с обозначением L7812.

Изготовление каркаса

По окончании проверки и настройки конструкции, приступают к изготовлению каркаса. Здесь можно проявить фантазию. Главное, чтобы было удобно держать металлоискатель и все элементы были надежно закреплены. Обычно используют водопроводные ПВХ-трубы. Они достаточно прочные и с ними удобно работать, так как трубы легко изгибаются с помощью перемычек и без труда режутся. Для детектора будет достаточно 4-х метров трубы, из которой делают держатель и крепят на него подставку для локтя.

Коробку с платой крепят к штанге ниже рукоятки для удержания металлоискателя. Для платы лучше подобрать пластиковую коробку нужного размера. Это убережет ее от попадания влаги во время дождя. В конструкции корпуса нужно стараться избегать металлических элементов крепления, так как это будет дополнительным источником помех и искажения сигнала.

Указанная конструкция имеет максимальную дистанцию обнаружения металла, равную 1 м или чуть больше. Это не позволит искать клады при их глубоком залегании. Но сделанный своими руками металлоискатель подойдет, например, для поисков в траве или под небольшим слоем пляжного песка.

Отрицательным моментом является и то, что у металлоискателя нельзя настроить выборочный поиск тех или иных металлов. Поэтому сигнал не будет отличаться, когда найдется золото или ржавое железо. Но отработав на самодельном металлоискателе навыки поиска, можно приобретать профессиональный прибор, будучи уверенным, что теперь точно получится найти что-то ценное.

Простейший металлодетектор

Самое простой прибор можно смастерить из радиоприёмника, в котором есть АМ-диапазон. Также понадобится обычный калькулятор.

1. Радиоприёмник включают, переходят на высокие частоты АМ-диапазона, где слышен лёгкий шум и треск (но нет музыки и других звуков, передаваемых радиостанциями).
2. Радио и калькулятор (включенный) располагают так, чтобы шум был стабильным. Для удобства приборы связывают изолентой.
3. Если шум хорошо слышен при другом расположении приборов, их закрепляют на дощечке, коробке или другой плоскости.

После сборки прибор тестируют. Когда детектор подносят к металлическим предметам, шум и треск усиливаются.

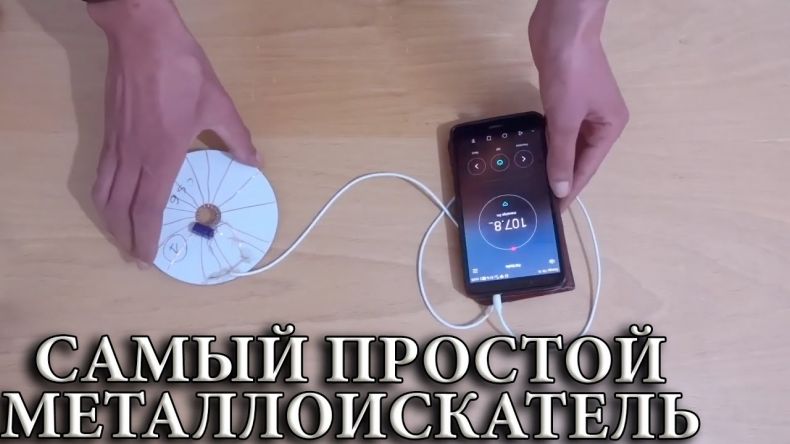

Металлоискателем может быть и смартфон, если на него установить соответствующую программу. Настройки приложений позволяют изменять и задавать несколько параметров измерений.

Какие типы металлоискателей можно сделать в домашних условиях своими руками

Детекторы делятся на 5 основных типов по принципу обнаружения искомого объекта.

Рассмотрим, какие из металлоискателей подходят для изготовления своими руками в домашних условиях:

Тип	Особенности	Годится ли для изготовления своими руками
Приём-передача	Работает с двумя индукционными катушками. При отсутствии искомого объекта сигнал не проходит в приёмную катушку.	Да
Индукционный	Объединяет функции обеих катушек. Сигнал постоянный, меняющийся при определении металла.	Нет, как правило, возникают сложности с выделением результативного сигнала.
На основе измерителя частоты	В конструкцию прибора входит LC-генератор, меняющий частоту при обнаружении металлических предметов. Имеет невысокую чувствительность.	Да
С измерителем добротности	Имеет анализатор сигналов LC-генератора. Плохо работает при низких температурах.	Да
Импульсный	Основан на передаче вихревых импульсных токов. Сигнал меняет свой характер в зависимости от типа обнаруженного металла.	Да

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Магазинные металлоискатели

Современные металлоискатели имеют очень много различных функций и опций для более надежного и качественно поиска предметов под землей. У всех имеются различные достоинства и недостатки.

Однако среди фирменных моделей широким спросом пользуется металлоискатель с дискриминацией металлов, который позволяет понять, какой вид металла обнаружил прибор.

Для каждого металла характерен свой звуковой сигнал, а также свой числовой символ, который отображается на экране устройства. Это очень удобно и практично, таким образом можно распознать цветной или черный металл обнаружен прибором, однако данное устройство имеет очень высокую стоимость.

Но есть и еще одно решение, это сделать металлоискатель своими руками. Возможно, не все будет получаться с первого раза и не так быстро. Поэтому, подробную инструкцию как изготовить металлоискатель можно найти во многих специальных изданиях, и на различных тематических сайтах.
