Производство
Для сооружения трубопроводов водоснабжения и отопления применяют бесшовные изделия из меди. Они изготавливаются по трём технологиям:
- холодная прокатка — деформация заготовки металла происходит при прохождении между вращающимися валками. Сквозное отверстие создаётся способом прошивки. Затем гильза калибруется до нужных размеров;
- холодное волочение — основан на протягивании заготовки через волочильный инструмент (волоку) со специальным каналом, сужающимся по длине. В процессе волочения металл обжимается до необходимых геометрических параметров и вытягивается по длине;
- горячее прессование — получение трубы методом экструзии (выдавливания)через выходное отверстие матрицы.
При промышленном производстве может применяться одна из этих технологий или их комбинация. Состав оборудования и технологические операции могут иметь некоторые различия, но основной процесс изготовления всегда состоит из следующих этапов:
- подготовки заготовки;
- холодной прокатки или волочения, либо горячего прессования;
- термообработки;
- смазки труб и инструмента;
- обработки готовых и промежуточных изделий;
- резки на мерные части или намотки в бухты;
- контроля качества готовой продукции.

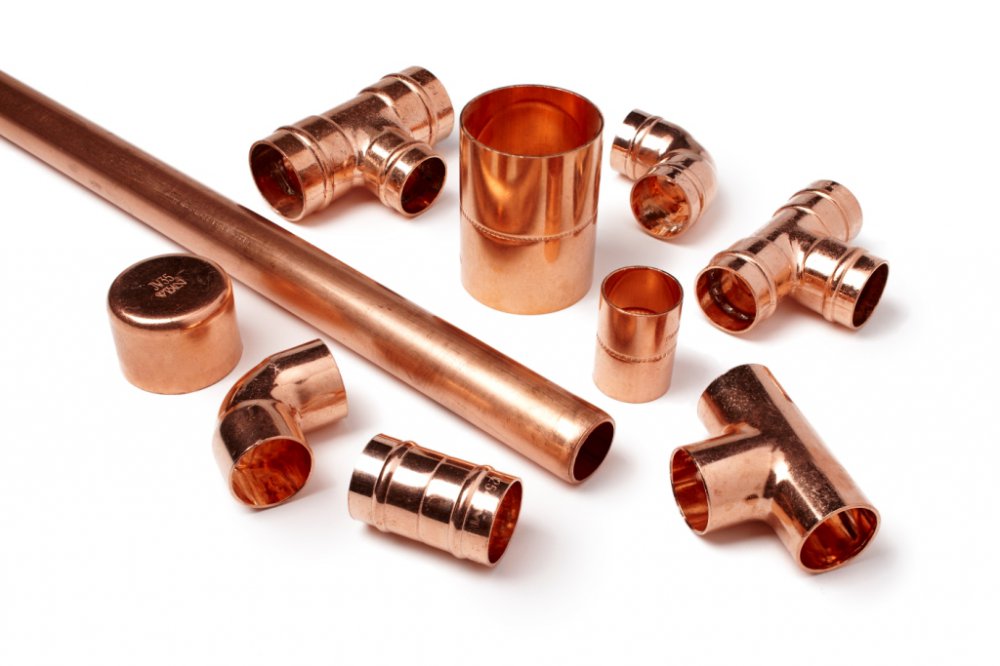

Фитинги из меди и их виды
Все инженерные системы, в составе которых будет медный трубопровод, для установки нуждаются в качественных фасонных изделиях. Речь идёт о фитингах, которые предназначены для соединения труб в одну систему с гарантированным отсутствием протечек.
При варианте разъемного соединения приемлемо применение резьбового или обжимного фитинга. Для неразъемного соединения, лучше использовать капиллярные или пресс-фитинги. Главная их задача в трубопроводе любого назначения – обеспечить разветвления, повороты, соединение двух труб с одинаковым или разным диаметром. Без фитингов нельзя добиться высокого уровня герметизации системы отопления, кондиционирования или водопровода. Так же, как и трубы, они имеют высокую пластичность и стойкость к коррозии, просты в монтаже и эксплуатируются длительное время, не нуждаясь в ремонте.
По конструкции и предназначению выделяют: переходники и адаптеры, колено 45° или 90°, угольный и дуговой отводы с одним или двумя раструбами, муфта, обвод, заглушка, крестовина, тройник, угольник, накидная гайка; редукционные – тройник, муфта и ниппель.
Такой большой ассортимент позволит найти те изделия, которые составят основу коммуникаций. В зависимости от способа крепления, фитинги для медных труб могут быть:
- Самофиксирующийся цанговый медный пуш-фитингNTM – переворот в монтаже трубопровода. Достаточно в него с обеих сторон вставить трубы, и монтаж завершён. Внутри таких конструкций есть система колец. Одно из них оснащено зубцами. Когда особый монтажный ключ надавливает на зубчатый элемент, тот прочно закрепляется в соседнем кольце, и получается отличное соединение. Эти фитинги рекомендованы для временных соединений труб и незаменимы в ремонтных целях.
- Резьбовой фитинг отличается от других разновидностей тем, что имеет резьбу, при помощи которой выполняется соединение. Оптимальный вариант для случая, когда трубопровод предполагается несколько раз разбирать и вновь собирать.
ВАЖНО! Обычно на соединяемые отрезки медных труб наносить герметик не обязательно. Но если для лучшего контакта его всё же применяют, нужно обязательно убедиться, что частицы материала не попали на резьбу
Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки
В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки
Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки. В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки.
- Компрессионный или обжимной (цанговый) фитинг имеет резиновое обжимное кольцо для достижения герметичности соединения. Он – незаменим для систем подачи воды, в которых есть трубы, различные по сечению. Применяется для монтажа подземных и надземных трубопроводов из мягкой и полутвердой толстостенной медной трубы. К сожалению, такой соединительный элемент подвержен риску появления протечек. Если для замены соединение раскручивают, обжимное кольцо уже нельзя использовать повторно.
- Капиллярный фитинг, который используется под пайку. При этом виде соединения, оно получается неразъемным, весьма надежным и долговечным. Её выполняют, используя медный или оловянный припой. Процесс основан на капиллярном эффекте. Это явление обеспечивает равномерное распределение припоя по поверхностям, которые соединяются. Десятки лет именно пайка была основным видом для монтажа, хотя в последние годы выбор фитинговых соединений расширился.
- Пресс-фитинг, соединяющий элементы медного трубопровода, применяется очень редко. Для монтажа нужен специальный пресс, который стоит недёшево. Приемлем он только тогда, когда другим путём соединить трубы не предоставляется возможным.
В действительности, трубы из меди легко отрезаются и гнутся, монтаж фитингов – прост, а разводка систем в доме не занимает много места. Медные трубы в системах отопления и водоснабжения ценят за долговечность, надёжность и стойкость к коррозии. К тому же, вода в такой системе предохраняется от различного рода негативных воздействий. Зная эти моменты, потребители готовы приобретать дорогие медные трубы и фитинги, чтобы иметь трубопроводы экстра-класса.
Особенности проведения газопровода из меди
Согласно нормативным документам СНиП медные трубы разрешено использовать для проведения газа. При производстве таких труб применяются материалы только марок М1, М1р, М2 и М2р. Монтаж труб для газа необходимо осуществлять с использованием твердых труб.
Большинство производителей выпускает медные трубы для газа с использованием наружной изоляции, которая выполняет следующие вспомогательные функции:
- Защищает от механического воздействия;
- Создает красивый эстетический вид.
Для соединения газопровода применяется:
- Твердый припой;
- Специальные медные фитинги.
Важным требованием при монтаже труб для газа является высокая температура плавления припоя.
Медные трубы для газопровода
Существуют строгие требования к расположению газовых труб от уровня пола. Расстояние труб не должно быть меньше 60 см.
Монтаж газопровода следует проводить в соответствии со строгим выполнением всех требований СНиП во избежание опасных ситуаций. Поэтому такую работу должен выполнять только профессионал, который обладает достаточной квалификацией.
Продукция из меди имеет массу положительных достоинств, и поэтому нашла применение во многих сферах деятельности. Единственным ее минусом является высокая стоимость материла.
Типы медных труб
Это общепринятая классификация, в основе которой лежат различные критерии определения типов труб.
По толщине стенки:
- Тонкая стена. Толщина их стенок составляет примерно от 0,15 до 0,17 мм, поэтому для отопления они практически не используются.
- Толстостенные. Толщина в этом случае варьируется от 0,7 мм до 1 см. Для отопления чаще всего берут изделия с толщиной стенки 1-2 мм, так как с увеличением толщины увеличивается давление, которое может выдержать труба.
По состоянию материала:
- Необстрелянный (жесткий). Как правило, его штампуют длиной до 6 м. Обладает высокой прочностью, но низким коэффициентом удлинения при разрыве (всего 15%).
- Отожженный (мягкий). Появляется в связи с «отпуском» предметов при температуре 600-700 градусов. Потеря прочности напрямую связана с удлинением при разрыве. При потере прочности 30 % удлинение увеличится до 60%.
Цены на отожженную медную трубу
отожженная медная трубка
По составу материала:
- сплавы, содержащие цинк или олово.
По способу производства:
- тянутые (холодногнутые);
- давление.
При наличии шва:
- бесшовные (не имеют шва);
- из сварного куска.
Также изделия отличаются наличием/отсутствием защиты. Есть модели без изоляции, а также в жестком пластиковом корпусе (полиэтилен, ПВХ), защищающем коммуникации от механических повреждений. Продукция также выпускается в оболочке из вспененного полиэтилена, что предотвращает неконтролируемые потери тепла.
Особенности соединительных элементов для медных труб
Так как комплектующие из меди применяют в сферах, где недопустимы даже малейшие утечки, к узлам медных трубопроводов предъявляются высокие требования
При соединении труб важно обеспечить не только максимальную надежность и герметичность, но и предотвратить химические процессы, которые негативно повлияют на состав рабочей среды и состояние трубопровода
Для монтажа трубопровода можно использовать фасонные элементы из разных материалов:
- Медные. Это наилучший вариант – трубы и фитинги на узловых участках будут одинаково реагировать на температурные колебания, что снизит вероятность разгерметизации узлов. Кроме того, все комплектующие из меди, в том числе и соединительная арматура, делаются тонкостенными, так как медь не подвержена коррозии и не нужно при изготовлении изделий закладывать запас толщины. Чем тоньше стенки, тем легче фитинг, поэтому медная арматура – одна из самых легких, а значит, оказывает на трубопровод минимальную нагрузку.
- Стальные нержавеющие. Такие фитинги универсальны и подходят для соединения между собой медных изделий и для образования перехода между трубами из разных материалов. Однако из-за разницы в температурном расширении этих материалов может произойти разгерметизация узлов. Кроме того, нержавеющая сталь под воздействием горячей или химически агрессивной рабочей среды хоть и медленно, но разрушается.
- Латунные. Арматура из латуни, как и из нержавейки, универсальна. Латунные фитинги для соединения медных труб предпочтительнее стальных, так как ближе по температурному расширению и сроку эксплуатации.
Сравнение с трубами из других материалов
Чтобы провести сравнительную характеристику всех видов коммуникаций, которые сегодня используются для оборудования системы водоснабжения, необходимо выделить основные требования, предъявляемые к изделиям:
- Длительность эксплуатации. Медные трубы являются бесспорным лидером, когда речь заходит о сроках эксплуатации. Их можно использовать в течение 50-70 лет. Для стали этот срок составляет 20 лет. Системы из полипропилена также долговечны (служат около 50 лет), но должны строго выполняться все температурные требования;
- Сложность монтажа. Строительная практика показывает, что для установки системы из цветного металла потребуется специальное оборудование. Качественно выполнить пайку сможет только профессиональный мастер. Если говорить об изделиях из пластика или стали, то для монтажа нужно запастись только сварочным аппаратом и набором стандартных инструментов (дрель, отвёртки, плоскогубцы);
- Условия эксплуатации. Цветной металл может эксплуатироваться в широком диапазоне температур. Даже когда вода в системе замерзает, то конструкция не разрушится и не деформируется. Пластиковые сообщения имеют узкий температурный диапазон эксплуатации. Они не выйдут из строя только в том случае, если вы не превысите нижнюю границу в +1 градус и верхнюю в +90 градусов. Стальные коммуникации имеют оптимальный диапазон эксплуатационных температур, но при превышении значений может произойти разрыв механического типа;
Цена. Качественная труба для водопровода из меди стоит очень дорого. Это обусловлено высокой стоимостью расходного цветного металла. Сталь имеет цену на порядок ниже, но она зависит от качества и вида обработки. Полипропиленовые изделия являются дешёвыми, но большую часть суммы вам придётся заплатить за фитинги для труб.
Преимущества
Преимущества:
- Они легко выдерживают нагрев в несколько сотен градусов (только при температуре 6000 градусов происходит «отжиг», и труба начинает терять прочность и приобретает пластичность).
- Выдерживает давление до 30 атмосфер и более.
- Благодаря своей пластичности они не разрушаются, если внутри замерзает вода.
- Медь обладает антикоррозийным свойством, а также не реагирует на ультрафиолетовое излучение и активные химические вещества, что увеличивает срок службы трубы до 50 и более лет.
- Не допускайте диффундирования воздуха в теплоноситель через стенки.
- Медь можно смело использовать на выходе из теплогенератора, так как по сравнению с полимерами она имеет низкий коэффициент теплового расширения (максимум 1,5 мм на погонный метр при 900 градусах).
- Внутренняя поверхность имеет меньшую шероховатость по сравнению со сталью (но не полимером), что значительно снижает гидравлическое сопротивление в системе, позволяя использовать менее мощные насосы. Благодаря отсутствию шероховатости внутри трубы не скапливаются ненужные отложения.
- За счет тонких стенок и фитингов проходное сечение на стыках остается неизменным, благодаря чему гидравлические свойства трубопровода не ухудшаются. Вся система легкая и компактная. Только внешний диаметр внутренней части намного больше стальной или полимерной.
- Медь безопасна для человека. Обладает мягкими антибактериальными свойствами.
- Это красивый материал, который не испортит внешний вид помещения.
Механические разъёмные соединения медных труб
Сантехническая и другая практика отмечается использованием целого ряда способов создания разъёмных соединений, которые по надёжности и прочности не уступают паяным. При эксплуатации водопроводных и прочих систем, где используются медные трубы, встречаются монтажные фрагменты, где пайка меди невозможна в принципе. Для таких ситуаций как раз и применимы разъёмные механические соединения:
- Конической развальцовкой.
- Накатными канавками.
- Связывающим обжимом.
- Вставкой нажимом.
Рассмотрим технологические моменты каждого способа на случай применения для строительства систем медных трубопроводов.
Используемые методы испытаний
При осмотре внешней поверхности не используются увеличительные приборы. Если трубки изготовлены без кольцеватости, то контроль проводится путем сравнения с эталонными образцами, которые согласованы с потребителем. Осмотр поверхности изделий диаметром больше 2 см внутри выполняется на световых экранах.
Наружный диаметр измеряется микрометром, цена деления которого составляет 1/100 мм (ГОСТ 6507) либо иным прибором, способным обеспечить заданную точность. Для контроля толщины стенки (для изделий диаметром менее 30*10-1 мм) используется взвешивание. Масса метра трубы находится путем взвешиванием пяти отрезков по 20 см, которые взяты от каждых ста килограммов партии.
Кривизну образцов определяется их помещением на плиту и приложением стальной линейки длиной один метр. С помощью шаблонов и щупов измеряется максимальное расстояние от линейки до трубы.
Испытания на растяжение проводятся на длинных изделиях по ГОСТ 10006, на сплющивание – по ГОСТ 8695. Подготовка и отбор проб для химических исследований должны соответствовать ГОСТ 24231.
Герметичность изделий проверяется воздухом с давлением 690 кПа в течение пяти секунд в ванне, которая заполнена водой. При этом не должны наблюдаться его утечки из трубы. Также можно, согласовав с потребителем методику, выполнить подобные проверки неразрушающими методами.
Нормативные документы 11383 и 617 регламентируют все необходимые показатели и характеристики, которыми должны обладать медные трубки. Качество и эффективность применения подобных коммуникаций во многих системах определяют широкое распространение и популярность таких изделий.
Сортамент тонкостенных медных изделий
Медные трубки по документу 11383-75 должны иметь размеры, представленные в таблице.
Таблица 1
| Диаметр, *10 мм | Предельное отклонение диаметра, *10-1 мм | Линейная плотность (теоретическая), г/м, при стенке, *10-2 мм | |||||
| Нормальная точность | Повышенная точность | 15 | 25 | 20 | 30 | 45 | |
| 0,15 | ±1,0 | ±0,5 | 5,659 | — | — | — | — |
| 0,16 | 6,079 | — | 7,823 | — | — | ||
| 0,17 | — | — | 8,384 | — | — | ||
| 0,18 | — | — | — | — | — | ||
| 0,20 | 7,756 | 12,229 | 10,062 | 14,254 | 19,491 | ||
| 0,22 | 8,595 | 13,623 | 11,178 | — | — | ||
| 0,24 | 9,433 | 15,020 | 12,295 | — | — | ||
| 0,25 | — | 15,718 | 12,854 | — | — | ||
| 0,26 | — | 16,700 | 13,412 | — | — | ||
| 0,28 | — | 17,818 | — | — | — | ||
| 0,30 | 11,948 | 19,215 | 15,646 | 22,633 | 32,067 | ||
| 0,32 | — | — | 16,766 | — | — | ||
| 0,34 | — | — | 17,889 | — | — | ||
| 0,35 | — | 22,685 | — | — | — | ||
| 0,36 | — | 23,407 | — | — | — | ||
| 0,38 | — | — | — | — | — | ||
| 0,40 | 16,144 | 26,202 | 21,235 | 31,016 | 44,642 | ||
| 0,45 | — | 29,690 | — | — | — | ||
| 0,48 | — | — | — | 37,724 | — | ||
| 0,50 | 20,333 | 33,188 | 26,825 | 39,400 | 57,218 | ||
| 0,55 | — | — | — | — | — | ||
| 0,60 | 24,526 | 40,175 | 32,414 | 47,784 | 69,794 | ||
| 0,70 | 28,718 | 45,897 | 38,003 | 56,168 | 82,370 | ||
| 0,75 | 30,814 | — | — | — | — | ||
| 0,80 | -1,5 | -1,0 | 32,911 | 54,139 | 43,602 | 64,564 | 94,945 |
| 0,85 | — | — | — | 68,757 | — | ||
| 0,90 | 37,095 | 61,134 | 49,181 | 72,936 | 107,521 | ||
| 0,95 | — | 64,623 | — | — | — | ||
| 1,00 | 41,287 | 68,121 | 54,771 | 81,319 | 120,097 | ||
| 1,02 | — | — | — | — | — | ||
| 1,10 | -2,0 | -1,5 | 45,479 | 75,107 | 60,360 | 89,703 | 132,672 |
| 1,20 | 49,671 | 82,089 | 60,949 | 98,087 | 145,248 | ||
| 1,30 | — | 89,080 | — | 106,471 | 158,180 | ||
| 1,40 | — | — | — | 114,855 | 170,399 | ||
| 1,50 | — | 96,067 | — | 123,238 | 182,975 | ||
| 1,60 | — | — | — | 131,622 | 195,551 | ||
| 1,70 | — | — | — | — | — | ||
| 1,80 | — | — | — | — | — | ||
| 1,90 | -2,4 | -2,0 | — | — | — | — | — |
| 2,00 | — | — | — | — | — | ||
| 2,10 | — | — | — | — | — | ||
| 2,20 | — | — | — | — | — | ||
| 2,40 | — | — | — | — | — | ||
| 2,80 | — | — | — | 232,228 | — |
Продолжение таблицы 1
| Диаметр, *10 мм | Предельное отклонение диаметра, *10-3 мм | Линейная плотность (теоретическая), г/м, при стенке, *10-2 мм | ||||||
| Нормальная точность | Повышенная точность | 35 | 50 | 40 | 65 | 70 | 60 | |
| 0,15 | ±100 | ±50 | — | — | — | — | — | — |
| 0,16 | — | — | 13,414 | — | — | — | ||
| 0,17 | — | — | 14,532 | — | — | — | ||
| 0,18 | — | — | — | — | — | — | ||
| 0,20 | 16,136 | 17,889 | — | — | — | |||
| 0,22 | — | — | — | — | — | — | ||
| 0,24 | — | — | — | — | — | — | ||
| 0,25 | 21,031 | 27,946 | 24,175 | — | — | — | ||
| 0,26 | — | 29,343 | 25,362 | — | — | — | ||
| 0,28 | — | — | — | — | — | — | ||
| 0,30 | 25,917 | 34,932 | 29,067 | — | — | 40,242 | ||
| 0,32 | — | — | — | — | — | — | ||
| 0,34 | — | — | — | — | — | 46,956 | ||
| 0,35 | — | — | — | — | — | — | ||
| 0,36 | — | — | — | — | — | — | ||
| 0,38 | — | — | — | — | 60,651 | — | ||
| 0,40 | 35,801 | 48,906 | 40,248 | 60,847 | — | 57,018 | ||
| 0,45 | — | — | — | — | — | — | ||
| 0,48 | — | — | 49,181 | — | — | — | ||
| 0,50 | 45,479 | 62,878 | 51,424 | — | — | 73,777 | ||
| 0,55 | — | — | — | — | — | — | ||
| 0,60 | 55,260 | 76,852 | 63,603 | — | — | 90,545 | ||
| 0,70 | 65,041 | 90,824 | 73,781 | — | — | — | ||
| 0,75 | — | — | — | — | — | — | ||
| 0,80 | -150 | -100 | 74,822 | 104,798 | 84,959 | — | — | 123,079 |
| 0,85 | — | — | — | — | — | — | ||
| 0,90 | 84,603 | 118,770 | 96,138 | — | — | — | ||
| 0,95 | — | — | — | — | — | — | ||
| 1,00 | 94,384 | 132,744 | 107,316 | — | — | 157,615 | ||
| 1,02 | — | — | 109,548 | — | — | — | ||
| 1,10 | -200 | -150 | 104,166 | 146,716 | 118,495 | — | — | — |
| 1,20 | 113,947 | 160,690 | 129,673 | — | — | — | ||
| 1,30 | 123,728 | 174,662 | 140,851 | — | — | — | ||
| 1,40 | 133,509 | 188,636 | 152,030 | — | — | — | ||
| 1,50 | — | 202,608 | 163,208 | — | — | — | ||
| 1,60 | — | 216,582 | 174,587 | — | — | — | ||
| 1,70 | — | 230,554 | — | — | — | — | ||
| 1,80 | — | 244,528 | — | — | — | — | ||
| 1,90 | -240 | -200 | — | 258,501 | — | — | — | — |
| 2,00 | — | 272,474 | — | — | — | — | ||
| 2,10 | — | 286,447 | — | — | — | — | ||
| 2,20 | — | 300,420 | — | — | — | — | ||
| 2,40 | — | 328,366 | — | — | — | — | ||
| 2,80 | — | 284,258 | — | — | — | — |
Использование медных трубопроводов
Антикоррозийные свойства меди, её пластичность, термоустойчивость, высокая теплопроводность позволяют использовать изделия из этого металла в воздушных, отопительных, водоснабжающих и изоляционных коммуникациях.
Рекомендуем ознакомиться: Плюсы применения пресс-фитингов для монтажа металлопластиковых труб
В зависимости от диаметра, медные трубы находят применение:
- В системах кондиционирования и конвекторного отопления. Здесь используют лёгкие, тонкостенные изделия диаметром 8-10 мм.
- В холодильных установках.
- В системах водоснабжения для «домашней» разводки. Используют трубы 15-25 мм в диаметре.
- В системах автономного отопления. Диаметр от 20 до 32 мм.
- В системе водоотведения используют трубы наибольшего диаметра. Слив монтируют диаметром 40-50 мм.
Благодаря долговечности и благородному внешнему виду медные трубы используют часто в качестве предмета интерьера, который выполняет функцию изолятора электрической проводки.

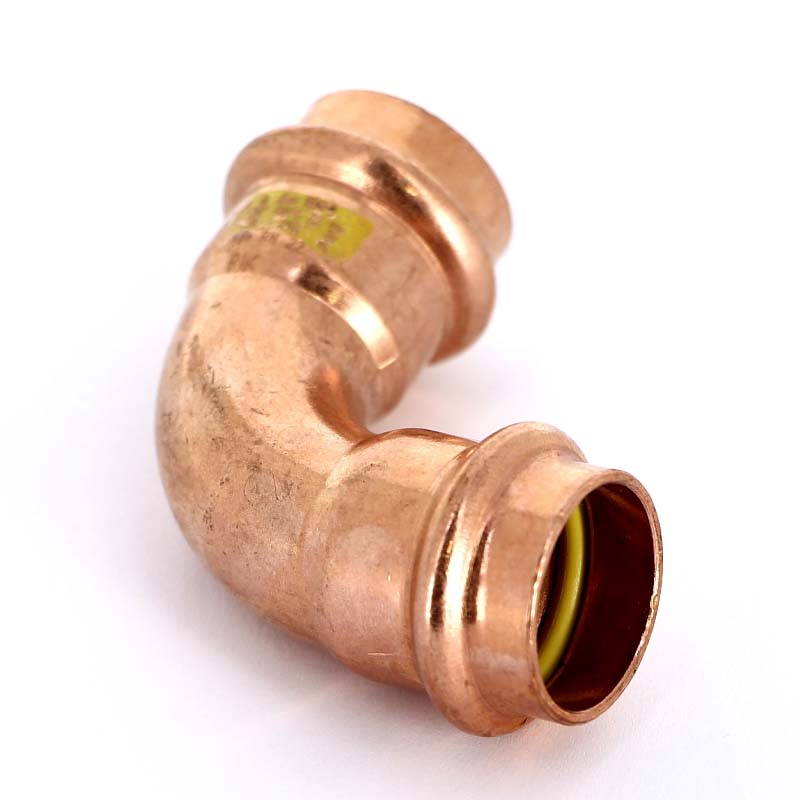

Особенности медных фитингов для газа
Поскольку транспортировка газа – это процесс чрезвычайно важный, он регулируется жесткими нормативами по подбору материалов. Также есть свои требования и к комплектующим. Основные правила и рекомендации можно охарактеризовать следующим образом:
- Транспортировка газа не может выполняться по трубам и фитингам из медных сплавов, подходит исключительно чистая медь марок М1, М1р, М2, М2р;
- Продукция для транспортировки газа должна быть выполнена из твердых металлов;
- Фитинги для газа паяются с использованием твердого припоя;
- Также трубы для газа могут соединяться с помощью пресс-фитингов.
Фасонные детали, что предназначены для транспортировки газа, окрашиваются в желтый цвет. Также в желтый цвет может быть окрашено внутреннее обжимное кольцо.
Какие фитинги представлены на рынке
Монтаж медных труб своими руками считается простым занятием. При соединении таких трубопроводных изделий следует использовать фитинги под пайку viega.
В настоящее время используют 3 вида фитинга:
- компрессионные;
- пресс-фитинги;
- капиллярные.
Чтобы установить пресс-фитинги, необходимо воспользоваться набором клещей с разным диаметром и разными формами
Компрессионные фитинги
Компрессионные фитинги для медных труб имеют кольцо, которую используют при обжиме. Эта деталь поддерживает надёжную герметизацию трубок из меди. Такие фитинги из меди необходимо закручивать, используя определённый ключ и гайки.
Также, фитинги для медных труб под отжим могут быть 2 типов:
- Тип А. Применяется при возведении наземных трубопроводов, который сделан из полутвердой меди;
- Тип В. Такие обжимные фитинги для медных труб используют при сооружении различных коммуникаций — подземных и над землёй. В таком случае применяют мягкие трубки.
В итоге монтаж компрессионных фитингов является простым и удобным. В таком случае не нужно использовать разогрев и применять специальное оборудование.
Пресс-фитинги
При применении пресс-фитинга следует тот факт, что медь придаёт трубам высокую пластичность.
Пресс-фитинги восприимчивы к деформации, которая может появиться на трубопроводе при внешнем воздействии. Эти изделия, используемые при обжиме трубок, считаются самыми надёжными.
Стыковка медных трубок делается таким образом: сначала такие изделия из меди вставляют в пресс-фитинг, а затем его плотно обжимают специальными пресс-клещами.
Благодаря использованию подобной технологии создаётся надежное соединение.
Капиллярные
Капиллярные медные фитинги являются соединительными изделиями под пайку. Стыковку трубок из этих деталей делают в конструкции припоя.
Припой — это проволка, которая сделана из меди и находится под резьбой капиллярного фитинга.
Установку подобной детали делают таким образом:
- на трубку, которая заблаговременно покрыта флюсом, устанавливают фитинг;
- затем соединительный элемент нагревают горелкой. При этом все детали трубы следует хорошо прогреть, чтобы припой полностью расплавился и им были пропитаны все места стыковки таких изделий;
- после того как изделие из меди остыло, следует убрать с него лишние остатки припоя, применяя при этом наждачную бумагу.
Главным достоинством капиллярных фитингов является возможность быстрой установки без использования нагревательных приборов или горелки. Их устанавливают на объектах, на которых нельзя пользоваться горелкой, а также в цистерне или баке.
Соединение из таких фитингов считается более надёжным, чем сделанное при использовании компрессионных элементов
При прокладке трубопровода во всём доме следует установить несколько трубок. В таком случае следует применять труборасширитель для медной трубы, который имеет небольшую стоимость.
Также при установке таких трубок можно хорошо сэкономить в том случае, если делается отбортовка медных труб — изготовление своими руками муфта и фитингов для пайки. В таком случае можно сделать фитинги медные для пайки, используя такие инструменты, как отбортовщик и труборасширитель.
Для того чтобы самостоятельно сделать медные фитинги под пайку, можно приобрести набор труборасширителей медных труб — с ручным приводом или электрический.
Также при прокладке таких трубопроводных элементов применяют вальцеватель медных трубок. С помощью этого инструмента делают обкатку металла вокруг валика конкретного размера. Перемещая регулируемые валики к нерегулируемым, подбирают необходимый диаметр детали.
Вальцовка медных трубок даёт возможность создать заготовку необходимой формы из пластичных металлов или пластмассовых материалов.
ПОСМОТРЕТЬ ВИДЕО
Стоимость таких трубок зависит от сечения, толщины стенки, сорта меди и иных факторов. Средняя цена на медные трубы и фитинги начинается от 415 р./кг. По метражу – от 200 р./м. п.
Фитинги стоят 25 — 986 р./шт.
Самофиксирующиеся соединители
Видео
https://youtube.com/watch?v=leGsaFcq-Jg
Самофиксирующиеся элементы представляют собой устройства механического типа. В его основе находятся внутренние кольца, и на одном из этих колечек есть зубцы. Они от придавливания ключом-съемником плотно заходят в другое кольцо.
Этот вид стыка отличается надежностью и прочностью. Применить эту деталь можно не один раз, потому, что при помощи ключа-съемника, она очень просто снимается.
Этот вид фитингов производят из меди, и он отлично скрепляет заготовки любых видов сечения и отличающихся материалов. Это очень удобный способ для магистрали из различных трубопрокатных изделий и фитингов.
