Запуск лампочек без стартера
Эта деталь электромагнитного балласта выходит из строя довольно часто, а в запасе не всегда есть новая. Чтобы и дальше пользоваться источником дневного света, можно вместо стартера поставить ручной прерыватель – кнопку, как это продемонстрировано на схеме:
Суть в том, чтобы вручную имитировать работу биметаллической пластины: сначала замкнуть цепь, обождать 3 секунды, пока прогреются нити лампы, а потом разомкнуть
Здесь важно правильно подобрать кнопку под напряжение 220 В, чтобы вас не ударило током (подойдет от обычного дверного звонка)
В процессе эксплуатации люминесцентной лампы покрытие вольфрамовых нитей постепенно осыпается, отчего они могут сгореть. Явление характеризуется почернением краевых зон около электродов и говорит о том, что светильник скоро выйдет из строя. Но даже с перегоревшими спиралями изделие остается работоспособным, только его надо подключить к электросети по такой схеме:
При желании газоразрядный источник света можно зажечь без дросселей и конденсаторов, используя готовую мини-плату от сгоревшей энергосберегающей лампочки, работающей по такому же принципу. Как это сделать, показано в следующем видео:
Размеры и эффективность
Для того чтобы получить максимальный эффект от электрического разряда, во внутреннем пространстве колбы должна поддерживаться определенная температура. В этом случае ультрафиолетовое излучение ртутных паров будет наибольшим. Данный параметр напрямую связан с диаметром колбы. Дело в том, что плотность тока во всех лампах должна быть примерно одинаковой. Этот показатель определяется путем деления величины тока на площадь сечения стеклянного цилиндра.
В связи с этим, лампы с колбами одинакового диаметра, но с различной мощностью, способны работать при одном и том же номинальном токе. Между падением напряжения и длиной цилиндра существует прямая пропорциональная зависимость, определяющая класс энергоэффективности. То есть, чем длинее лампа, тем выше ее мощность, что наглядно отражено на рисунке. При диаметре Т5 и 13 т длина составит 52 см, 21 ватт – 85 см, 28 ватт – 115 см. Диаметр Т8 и мощность 15 ватт соответствуют длине 44 см.
Большие размеры люминесцентных ламп изначально делали их не совсем удобными в использовании, поскольку им требовались и светильники с аналогичными габаритами. Производители всегда хотели уменьшить это соотношение, используя различные способы. Однако нельзя было просто снизить длину колбы и увеличить ток разряда, чтобы достичь установленной мощности. Это привело бы к возрастанию температуры внутри колбы и увеличению давления ртутных паров. При таких параметрах световая отдача ламп заметно снижается.
Инженерная мысль пошла другим путем, и размеры изделий были снижены путем изменения их конфигурации. Длинные цилиндры сгибались пополам или соединялись в кольцо, что позволило получить источники света U-образной и кольцевой формы с уменьшенными габаритами без потерь мощности. Одновременно удалось повысить коэффициент мощности и снизить коэффициент пульсации.
Окончательно проблема разрешилась лишь с появлением люминофоров, устойчивых к высоким электрическим нагрузкам. В результате, диаметр колб значительно снизился и достиг 12 мм. Общая длина ламп еще больше сократилась за счет многократных изгибов тонких стеклянных цилиндров. Появились компактные изделия, с таким же внутренним устройством и принципом работы, как у обычных ламп линейного типа.
Электронный балласт
Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.
Внешне электронный балласт — это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.
Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.
Подключение осуществляется следующим образом:
- Первый и второй контакт соединяют с парой ламповых контактов.
- Третий и четвертый контакты направляют на оставшуюся пару.
- На вход подают электропитание.
Использование умножителей напряжения
Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.
В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.
Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.
Подключение без стартера
Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.
На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.
Последовательное подключение двух лампочек
В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.
Для проведения электромонтажных работ понадобятся такие детали:
- индукционный дроссель;
- стартеры (2 единицы);
- люминесцентные лампочки.
Подключение выполняется в следующем порядке:
- Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения — штыревой вход на торцах прибора освещения.
- Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
- К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.
Безопасность и утилизация
Когда люминесцентная лампа исправна (нет трещин и других повреждений на колбе) ее использование абсолютно безопасно для человека, животных, растений. Но с ними следует обращаться предельно аккуратно, ведь внутри содержатся пары ртути. Даже в тех небольших количествах, они способны принести вред человеку.
Люминесцентные лампы нельзя выбрасывать с обычным бытовым мусором после отработки срока эксплуатации. При попадании в почву способны загрязнять огромные площади. Если пары ртути проникнут в воду она будет медленно отравлять все живое. Функционируют пункты приема таких ламп, в которых бесплатно можно сдать опасный бытовой мусор подобного типа.
Важно! Если лампа, новая или старая, имеет следы повреждения, трещины, пробои использовать ее нельзя ни при каких условиях. При покупке каждую лампу следует проверить не только на работоспособность, но и на целостность. Обращение с довольно хрупкими лампами должно быть аккуратным
Ремонт их своим силами, в том числе разборка, запрещена. Еще один важный момент, люминофор, что находится внутри колбы, со временем утратит свойства, поэтому меняется спектр. Как раз по этой причине использовать дольше указанного срока на упаковке такую лампочку нежелательно, даже если она еще не перегорела
Обращение с довольно хрупкими лампами должно быть аккуратным. Ремонт их своим силами, в том числе разборка, запрещена. Еще один важный момент, люминофор, что находится внутри колбы, со временем утратит свойства, поэтому меняется спектр. Как раз по этой причине использовать дольше указанного срока на упаковке такую лампочку нежелательно, даже если она еще не перегорела.
Переработка рассматриваемых ламп в заводских условиях проводится при необходимых условиях безопасности. В таком случае они не вредят экологии. При этом применяются разные методы извлечения опасных паров ртути. Остатки ламп отправляются на вторичную переработку.

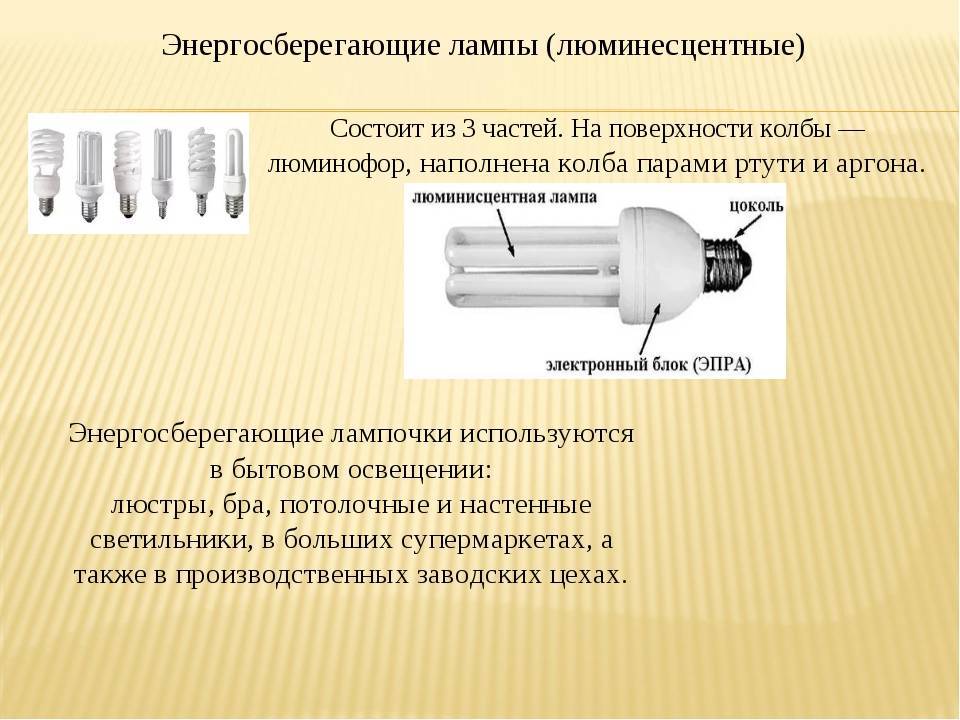

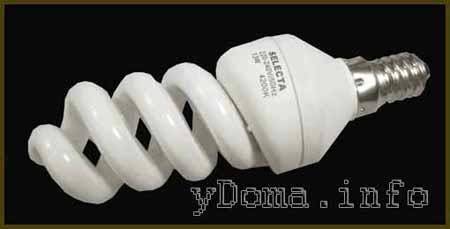

Компактные люминесцентные лампы
Хотя современные линейные люминесцентные лампы имеют множество достоинств, однако для использования в быту они не подходят, так как имеют большие габариты и ограничивают возможности дизайна в квартире. Благодаря техническому прогрессу, появилась возможность трубки линейных ламп изгибать в любую форму и сделать электронный балласт малогабаритным. Запатентована компактная люминесцентная лапа была в 1984 году. Размер компактной лампочки стал соизмерим с лампочками накаливания, и появилась возможность заменять последние без переделки светильников. Совсем недавно компактные лампочки называли энергосберегающими лампами, но с появлением светодиодных ламп, это название стало не соответствовать действительности.
Принцип работы компактной лампы не отличается от принципа работы линейной люминесцентной лампы. Так же на концах трубки имеются две нити накала, между которыми при приложении напряжения возникает дуговой разряд, излучающий ультрафиолетовые волны, под действием которых люминофор начинает светиться.
Срок службы компактной лампы
Срок службы компактных ламп по данным производителей составляет 8000 часов и существенно сокращается от нестабильности питающего напряжения в сети, частотой включения-выключения лампы, работой в условиях пониженной или повышенной температуры окружающей среды. Как показала практика, чаще всего компактные лампы выходят из строя по причине перегорания нитей накала. Второе место занимает отказ радиоэлементов в схеме электронного балласта.

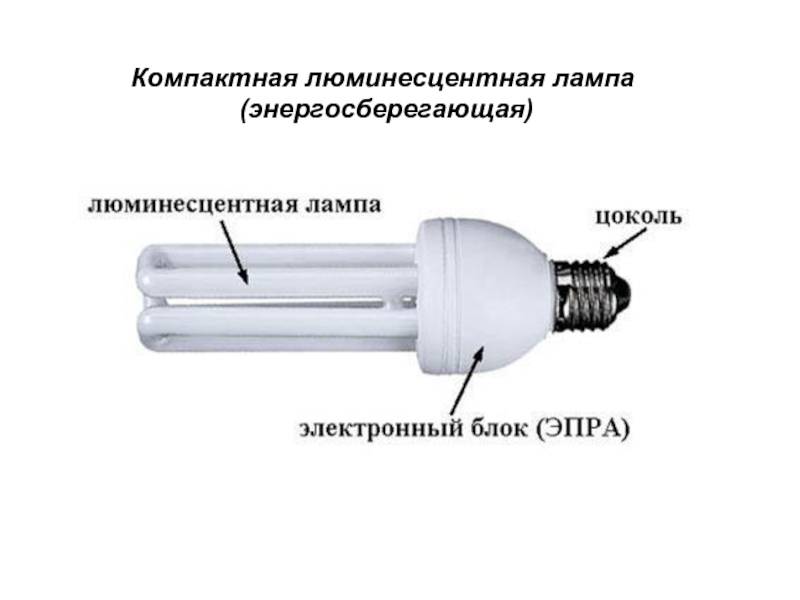

Конструкция компактной лампы
Конструкция компактной лампы представляет собой две чашки из термостойкой пластмассы, в одной закреплена трубка, а на другой установлен цоколь. Компактные лампы, как и лампы накаливания, выпускаются с , это позволяет вкручивать их в существующие светильники вместо ламп накаливания. В полости чашек находится печатная плата, на которой размещена схема пускорегулирующего устройства. Такая конструкция позволяет разобрать лампу, проверить целостность нитей накала и в случае их исправности отремонтировать электронику. Если нить накала в обрыве, то лампа подлежит утилизации.
Часть потребляемой компактной лампочкой мощности теряется и выделяется в схеме пускорегулирующего устройства в виде тепла. Так как в чашках перфорация для циркуляции воздуха для охлаждения отсутствует, то радиоэлементам приходится работать в области предельной температуры. Эти условия существенно снижают срок службы радиоэлементов, особенно высоковольтного электролитического конденсатора. Таким образом, выход из строя радиоэлементов является одной из причин перегорания нитей накала лампы.
Выше приведена типовая электрическая схема пускорегулирующего устройства. Качественное пускорегулирующее устройство должно зажигать лампу спустя 0,5-1 секунду после ее включения, то есть, когда нити накала уже разогрелись. Такой режим включения существенно продлевает срок службы нитей накала и как следствие, самой лампы.
Цветовая температура компактной лампы
В продаже представлены компактные люминесцентные лампы цветовых температур 2700°K, 3300°K, 4200°K, 5100°K, 6400°K. Чем выше число, тем белее излучаемый свет. Лампа с цветовой температурой 2700°K излучает свет, как лампа накаливания, 4200°K светит теплым белым цветом, а 6400°K холодным белым. Восприятие человеком света зависит от времени суток. В дневное время лучше воспринимается белый свет, а в вечернее и ночное – с желтым оттенком, как светит лампа накаливания. Этот факт надо учитывать при выборе компактной лампы.
В настоящее время компактные лампы, еще не успев вытеснить из эксплуатации лампы накаливания, уже морально устарели. На смену им пришли светодиодные лампы, многократно превосходящие по техническим характеристикам люминесцентные лампы.
Базовый спектр цветовых температур
Цвет свечения – один из самых важных параметров, напрямую зависящий от состава люминофора, преображающего ультрафиолетовое излучение в свет.
Сегодня к наиболее распространенным относятся 7 определений оттенков потока, вырабатываемого люминесцентными лампами:
- ЛЕБ – естественный белый с заметным холодным оттенком;
- ЛДЦ – натуральный дневной с улучшенным качеством цветопередачи;
- ЛТБ – теплый белый;
- ЛД – традиционный дневной белый;
- ЛБ – классический белый;
- ЛЕЦ – естественный с максимально качественной передачей оттенков;
- ЛХБ – простой холодный белый.
Для жилых помещений, где человек проводит много времени, подходят оттенки теплой гаммы или натуральные дневные лампы с повышенным уровнем цветопередачи.
Белые и дневные тона, как правило, присутствуют в офисных, рабочих, промышленных помещениях, кабинетах и аудиториях. Они способствуют концентрации внимания, повышают мозговую активность и улучшают общую обучаемость и производительность труда.
Самые холодные оттенки применяются в медицинских учреждениях, лабораториях, больницах и технических помещениях. Они придают предметам дополнительную четкость и усиливают остроту зрения.
Люминесценты для мясных витрин продовольственных магазинов отличаются специально подобранным спектром излучения розового цвета. Он подчеркивает естественные оттенки продукции, делая ее более привлекательной в глазах покупателей
Цветовые компоненты, добавленные в люминофор, позволяют получать розовый, голубой, зеленый и другие необычные ламповые оттенки.
Такие приборы используются в дизайнерских, рекламных и коммерческих целях. С их помощью создают оригинальное свечение, необходимое в конкретном отдельно взятом случае.

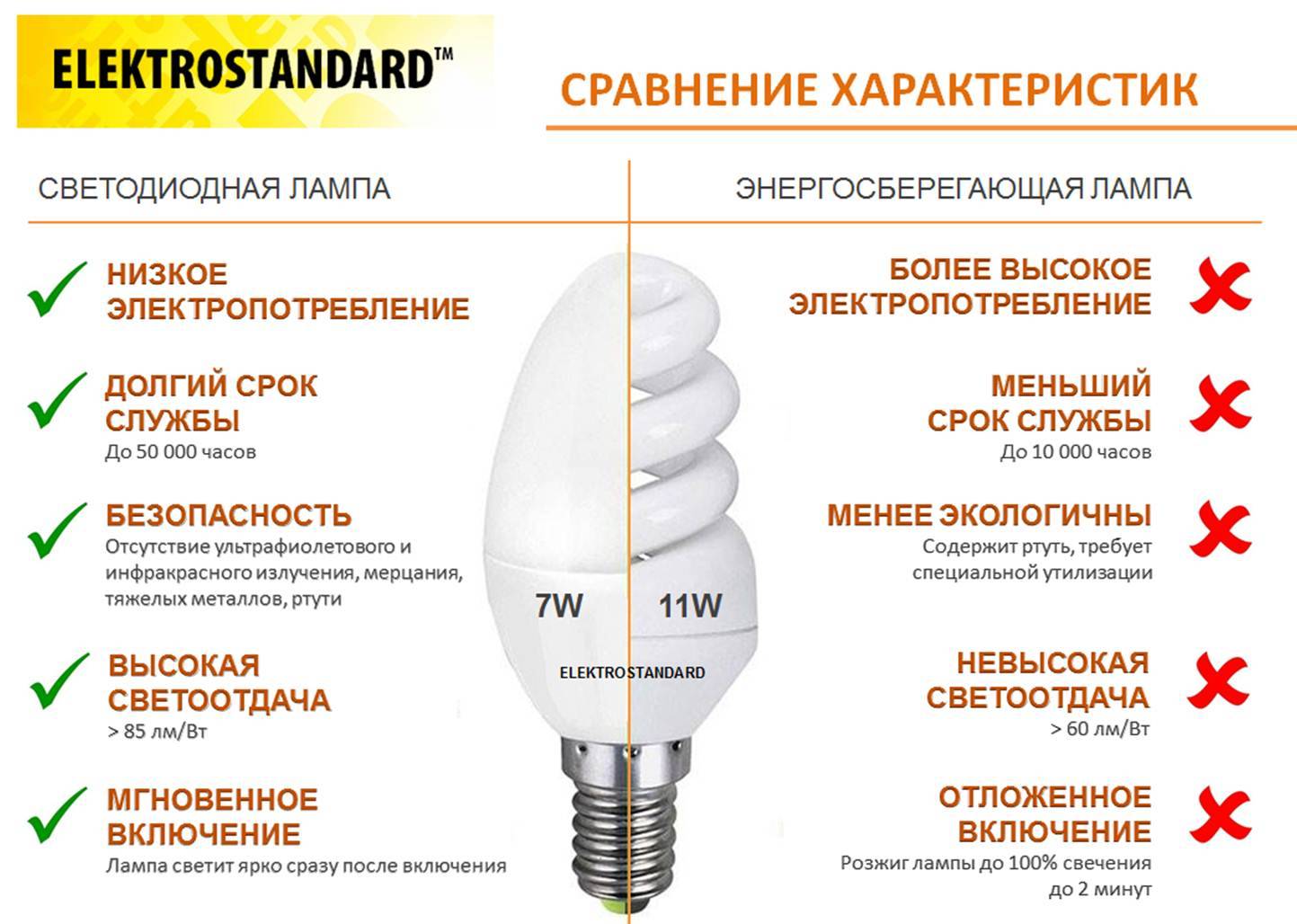

Сравнение с другими источниками света
Изделия ЛЛ-типа существенно отличаются как от устаревающих ламп накаливания, так и от прогрессивных светодиодных.
По сравнению с первыми они потребляют в 5 раз меньше электроэнергии, обеспечивая при этом такой же уровень насыщенности светопотока. Зато LED-приборам они несколько уступают по мощности в сочетании с энергопотреблением.
Таблица наглядно в цифрах показывает, насколько выгоднее использовать вместо традиционных лампочек Эдисона более современные источники качественного освещения
Правда, лампа накаливания весь период работы горит с одинаковой интенсивностью, тогда как люминесценты теряют часть насыщенности из-за выгорания внутреннего слоя, отражающего ультрафиолет.
LED-изделия в процессе эксплуатации приобретают некоторую тусклость благодаря деградации рабочих диодов. А в отдельных моделях есть возможность регулировки яркости освещения при помощи диммера.
В лампах накаливания или люминесцентах такая функция не предусмотрена. Но этот удобный режим в LED-приборах не бесплатен и за него придется отдать дополнительную сумму.
По уровню конструкционной хрупкости лампы накаливания и люминесценты схожи, так как имеют стеклянную колбу. Лед-модули в этом плане более устойчивы к ударам и механическим повреждениям. Да и отсутствие внутри каких-либо вредных и токсичных элементов делает их значительно привлекательнее для эксплуатации в домашних условиях.
Самые высокие расходы за весь эксплуатационный период влечет за собой использование ламп накаливания. Люминесценты расходуют энергию в разумных пределах, а светодиоды дают возможность снизить затраты до самых минимальных показателей
Что касается финансовой стороны, то изначально меньше других стоит лампочка накаливания. Однако, учитывая ее рабочий ресурс всего в 1 000 часов, это вряд ли можно считать ярко выраженным достоинством.
Базовая цена люминесцентов выше, однако, и служат они значительно дольше. Как говорят солидные производители, их хватает на 10 000-15 000 часов в том случае, если количество ежедневных активаций не превышает 5-6 раз.
В чем заключаются основные отличия люминесцентных элементов от простых и традиционных ламп накаливания. Сравнение мощности, светопотока и энергопотребления двух современных осветительных изделий:
Что собой представляют компактные энергосберегающие лампочки люминесцентного типа. Как они работают, сколько ватт потребляют и для каких целей используются:
Прибор люминесцентного типа – это практичный аналог классической лампы накаливания. С его помощью можно обеспечить качественным светопотоком помещение любых габаритов, снизив при этом энергопотребление. Прослужит он долго и не доставит владельцам никаких существенных хлопот .
Потом, когда лампы отработают свой срок, их понадобится утилизировать, а взамен купить новые, более прогрессивные модули.
А какой тип лампочек предпочитаете вы и что думаете о лампочках-люминесцентах? Поделитесь с другими пользователями своим мнением, расскажите, в чем вы видите основные плюсы ЛЛ, а что, лично для вас, является существенным недостатком этих приборов.
Классификация и типология люминесцентных ламп
Естественно, что прогресс в производстве таких изделий, как люминесцентные лампы, не стоит на месте, и если ранее применялись в основном аналогичные экземпляры со схожими техническими характеристиками, то сегодня потребитель может подобрать себе тот вариант, который будет для него наиболее оптимальным и эффективным.
Существует множество признаков, по которым можно классифицировать эти лампы, но тем не менее, самым основным из, все же, будет признак показателей давления.
На данный момент на рынке представлены газозарядные ртутные экземпляры высокого и низкого давления.
Лампы высокого давления нашли свое применение в основном в освещении вне помещений. Поскольку такие изделия обладают высокой мощностью, то внутри здания их свет будет довольно неприятен для восприятия его глазом.
Также лампы высокого давления отлично подходят для сборки каких-либо осветительных установок.
Лампы низкого давления обладают сравнительно меньшей мощностью, а значит, подходят для применения внутри зданий.
Назначение помещения может быть абсолютно любым: люминесцентные лампы такого показателя подойдут и для цеховых и производственных зданий, и для жилых помещений.
Помимо разделения ламп по принципу давления существует еще и классификация по диаметру трубки или колбы лампы, а также по схеме зажигания.
Для примера можно взять продукты самых известных производителей, например, Osram и Philips. Если внимательно присмотреться к данным на упаковке, то можно увидеть букву и цифру рядом. Это и есть маркировки типа изделия.
Итак, люминесцентные лампы подразделяются на:
- Т5 – лампы с таким показателем являются довольно редким явлением, не нашедшим признания у покупательского сегмента. Стоимость их довольно высока, однако степень светоотдачи показывает прекрасные результаты – до 110 лм/ватт. Стоит отметить, что сейчас производители значительно увеличили объемы производства люминесцентных ламп с таким показателем.
- Т8 – новый продукт, имеющий довольно высокую цену и рассчитанный на нагрузку не более 0,260 А.
- Т10 – аналог лампам маркировки Т12, отличающийся довольно низким качеством и уровнем эффективности.
- Т12 – лидер рынка люминесцентных ламп. Включает в себя широкое разнообразие подтипов, что говорить, практически все стандартные модели относятся к этой группе. В их число входят представители практически всех производителей люминесцентных ламп.
Упомянутый выше принцип классификации по схеме зажигания имеет под собой два типа: требующие стартера и не требующие его.
Мощность тоже является довольно значимой характеристикой люминесцентных ламп, соответственно, это тоже стало фактором для выделения отдельной классификации.
По показателям мощности лампы подразделяются на:
К числу критериев, по которым можно распределить лампы по группам, относят и длину.
Вариантов эта дифференциация представляет великое множество. Как правило, производители в обязательном порядке указывают эти данные в инструкции или на упаковке.
Классификация по использованию стартера
Стоит отметить и тот факт, что люминесцентные лампы можно разделить на виды и по типу подключения их.
Более подробно о том как подключать люминесцентные лампы различными способами, можно прочитать в этой статье.
Однако в этом случае выделить какие-либо точные категории довольно сложно, поскольку каждый тип, выделенный, например, по мощности или необходимости присутствия стартера, требует соблюдения своих нюансов.
Что такое люминесцентные лампы и их характеристики
Люминесцентная лампа – это довольно распространенное явление в нашей жизни.
Наверняка каждый из нас посещал какие-либо общественные учреждения и замечал специфику освещения в этих зданиях. Однако о том, что именно представляет собой это изделие, знает мало кто.

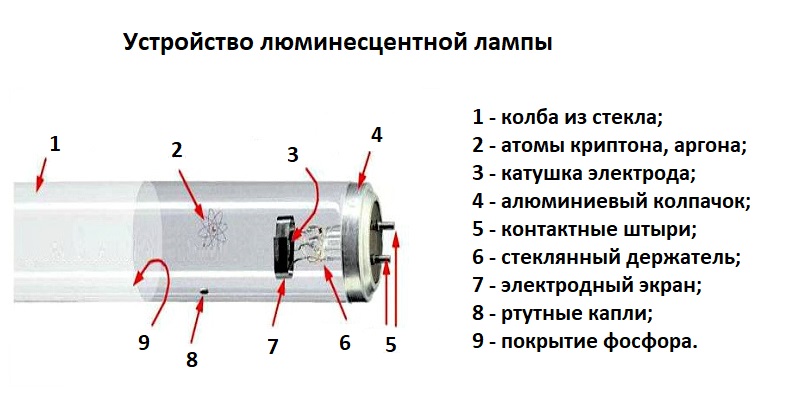

Люмиисцентные лампы относятся к газозарядным устройствам, основывающим свою работу на воздействии с физической стороны электрического разряда в газах.

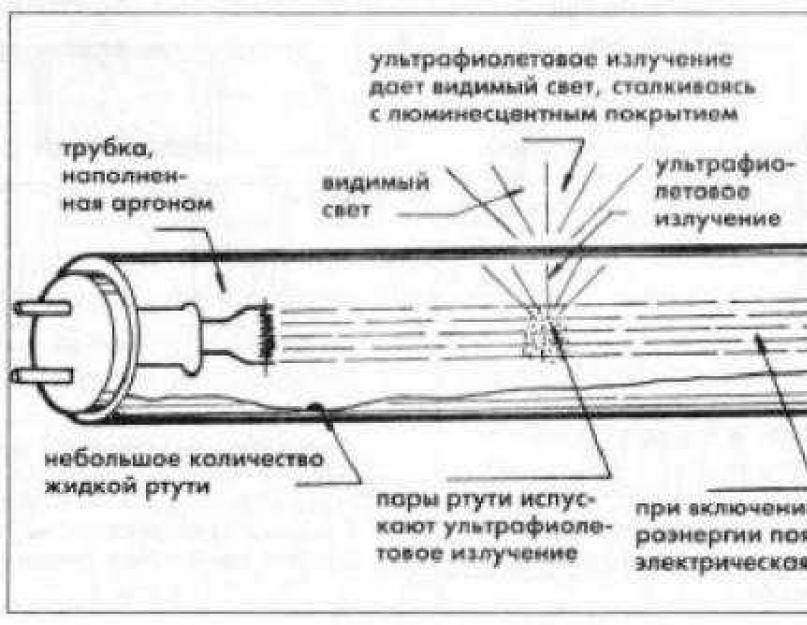

В таком устройстве содержится ртуть, обеспечивающая ультрафиолетовое излучение, которое в самой лампе превращается в свет.
Происходит этот процесс с помощью очень важного элемента – люминофора. Люминофор может быть смесью каких либо химических элементов, например, галофосфата кальция с чем-либо
Подбирая люминофор какого-либо типа, можно добиться самых интересных эффектов, например, изменения цветового решения света лампы
Люминофор может быть смесью каких либо химических элементов, например, галофосфата кальция с чем-либо. Подбирая люминофор какого-либо типа, можно добиться самых интересных эффектов, например, изменения цветового решения света лампы.
При выборе изделия стоит обратить внимание на один из самых важных показателей – общий индекс цветопередачи. Обозначается он сочетанием букв Ra, и чем большее значение указано в сопроводительной документации к лампе, тем лучше она будет производить свою работу
Благодаря такой системе освещения люминисцентная лампа стала явным лидером перед теми же лампами накаливания.
А если учесть, что эксплуатационные характеристики ее обеспечивают куда более длительный срок пользования, то о правильности выбора, обращенного в пользу люминисцентной лампы, задумываться не стоит.
