Конструкция люминесцентной лампы
Лампа линейная люминесцентная относится к газоразрядным светильниками низкого давления, где электрический разряд образуется в газовой среде, смешанной с ртутными парами.
Основным конструктивным элементом является стеклянная колба со стандартными диаметрами 12, 16, 26 и 38 мм. В обычных лампах она имеет прямую форму, а в компактных применяется более сложная конфигурация. На концах цилиндра установлены стеклянные ножки, герметично впаянные в торцы. Они предназначены для размещения электродов, изготовленных из вольфрамовой проволоки. В свою очередь, электроды соединяются методом пайки со штырьками цоколя.
Во внутреннем пространстве колбы создается вакуум, после чего сюда закачивается инертных газ, чаще всего аргон. К нему добавляется небольшое количество ртути или ртутного сплава. Поверхность электродов покрывается активными веществами, содержащими окислы бария, кальция, стронция и других элементов. Их работа заметно влияет на коэффициент пульсации.
Под действием приложенного напряжения в газовой среде возникает разряд электричества, значение которого ограничено компонентами пускорегулирующей аппаратуры. Одновременно из электродов начинает испускаться поток электронов, подвергающих ионизации атомы ртути. В результате, возникает видимое свечение и ультрафиолетовое излучение, невидимое обычным зрением. Далее, ультрафиолет попадает на слой люминофора, покрывающего внутреннюю поверхность колбы. Под его воздействием возникает световое излучение в видимой части спектра.
Таким образом, свечение лампы происходит за счет электрического разряда (в меньшей степени) и светящегося люминофорного покрытия, выдающего основную часть светового потока. В зависимости от состава люминофора можно получать любые цвета, начиная от обычного белого, и заканчивая разнообразными тонами и оттенками, количество которых постоянно увеличивается.
Цвета Philips
Оборудование этой марки также пользуется у отечественных потребителей заслуженной популярностью. Маркировка люминесцентных ламп Philips стандартна. Цветопередача этого оборудования может обозначаться цифрами от 4 до 9. Температура ламп этой марки шифруется цифрами от 27 до 65. Также в маркировке моделей «Филипс» может присутствовать их серия (к примеру, TL-D).
Помимо обычного, этот производитель выпускает также и люминесцентное оборудование, предназначенное для установки в аквариумах — TLD AQUARELLE. Такие лампы отличаются от стандартных тем, что излучают свет с высокой плотностью в синем спектре. Такой оттенок не только подчеркивает красоту подводного мира, но и способствует:
- созданию оптимальных условий для фотосинтеза;
- стимуляции образования кислорода в воде, что очень полезно для рыб.
Диаметр колб этих ламп может быть равен 16 мм или 28 мм (Т5, Т9). Также в маркировке TLD AQUARELLE присутствуют коды G5 и G13, характеризующие параметры цоколей. Мощность этих ламп может составлять 8-58 Вт.
Достоинства и разновидности КЛЛ
На сегодняшний день рынок в основном предлагает лампы накаливания импортного производства. При их покупке следует знать обозначение маркировки и назначение:
- для выполнения функции декоративного или надежного освещения помещения душевых используются лампы – 2D;
- для настенных источников и в санитарно-гигиенических помещениях – G23;
- для использования в промышленности и в быту – 2G7, G24Q1, G24Q2, G24Q3;
- для точечных потолочных люминесцентных светильников с повышенным энергосберегающим эффектом – G53;
- для патронов: стандартных – E27, малых – Е14 и крупных – Е40.
Излучаемый цвет может быть: белым теплого или холодного оттенка, нейтрального или дневного освещения. Размер сечения колбы составляет: 7, 9, 12 или 17 мм. По форме КЛЛ могут быть: U-образные (с 3-6 дугами) и спиральные (3-85 Вт). Мощность ламп абсолютно одинаковая, но спиральные стоят дороже, так как процесс их изготовления более трудоемкий.
К достоинствам ламп относятся:
- экономия электроэнергии до 80%;
- долгий срок эксплуатации;
- излучение тепла значительно меньше, чем у обычных ламп;
- равномерное и щадящее излучение света;
- разнообразие цветовых температур.
На что обратить внимание при подборе
Так как стоимость лампочек т8 с цоколем g13 относительно высокая, то и покупать абы что не особо то и хочется, да и вовсе не разумно подходить к такому ответственному выбору без должной подготовки
Первым делом вам необходимо получить чёткую и ясную картину о том, на какие критерии обращать первостепенное внимание, а какие особенности можно и упустить
Мы поможем вам, и выделим именно самые основные технические характеристики светодиодных лампочек t8 с цоколем g13, на которые вы должны опираться:
Номинальная мощность
Номинальная мощность всей конструкции. То есть, вам необходимо точно знать необходимый показатель суммарною мощности всех встроенных на ленте светодиодов, так как от этого будет зависеть количество излучаемого света.
Чтобы выбрать по мощности лампочку, на упаковке указывается, какой эквивалентной мощности лампы накаливания соответствует данная светодиодная лампочка.
Не следует покупать слишком мощную лампу, так как толку от этого никакого не будет, а вы только переплатите лишние деньги за само устройство и будете затрачивать лишние средства на электричество для слишком мощного прибора.
Совместимость со светильником
Совместимость именно с тем прибором, в который вы хотите установить лампу. Если вы хотите подключить устройство т8 с цоколем g13 к потолочной встроенной линейной лампе типа «Армстронг», тогда следует подбирать её именно под такой прибор.
Коэффициент пульсации
Коэффициент пульсации излучаемого света. Этот очень важный критерий, особенно для помещений где проводится очень много разнообразной работы.
Более высокие температуры по шкале Кельвина (3600-5500 К), считаются прохладными и более низкие цветовые температуры (2700-3000 K) считаются теплыми.
Когда этот показатель стремится к нулю, тогда работать при таком освещении становится максимально комфортно, глаза перестают уставать от долгой и кропотливой работы, а отдых проходит более плавно и качественно.
Температура светового потока
Температура светового потока, который издаёт лампочка t8 с цоколем g13. Она должна быть на таком уровне, чтобы линейная лампа издавала строго белый, максимально натуральный свет. При таком освещении работать будет значительно проще и приятней.
Достоинства LED ламп
- Долговечность. Срок службы качественных светодиодных ламп достигает от 10 до 20 лет.
- Расход электрической энергии. Доказано, что LED лампы потребляют в два раза меньше энергии, чем ЛЛ.
- Экологическая безопасность. Светодиодные светильники не содержат паров ртути, в отличие от ЛЛ.
- Энергоэффективность. При включении LED светильника он сразу же разгорается до значения установленной яркости. Люминесцентной лампе для этого требуется небольшое время.
- Ударопрочность. Светодиодные лампы выполнены из прочного акрилового пластика или поликарбоната, лл – из стекла.
- Направленность светового потока. Показатель зависит от конструкции. При использовании LED лампы не требуется применение отражателя.
- Устойчивость к различным температурам. Светодиодные лампы зарекомендовали себя в работе как при комнатных температурах, так и в условиях уличного освещения.
- Выход из строя. Большое количество светодиодов позволяет LED лампе не перегорает в один момент. Её яркость снижается постепенно и связана с перегоранием отдельных светодиодов.
- Техническое обслуживание. Требуется периодическая очистка от пыли и внешней грязи.
- Наличие мерцания. Отсутствие мерцания позволяет использовать их в офисных зданиях и детских учреждениях.
- Значение рабочего напряжения находится в пределах от 110 до 240 В. Наличие драйвера защищает светодиоды от перепадов/скачков напряжения.
Назначение лампового цоколя
У лампового цоколя два предназначения:
- Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
- Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.
Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.
Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.
Как правильно выбрать светодиодную лампу т8 с цоколем g13
Выбор осветительного прибора требует особой внимательности. Неразумно совершать дорогостоящую покупку без базовых знаний о товаре. Точное знание главных и второстепенных характеристик светильника поможет совершить выгодную покупку быстро.
Первое, на что надо обратить внимание, — это мощность лампы со световыми диодами. Стоит у продавца уточнить, какова сумма показателей мощности при работе диодов одновременно
От этого показателя зависит, какой яркости будет световой поток. Для домашнего использования лучше не отдавать предпочтение лампе с большой мощностью, так как прямое их предназначение – освещение помещений с большим количеством квадратных метров. Вы же, в свою очередь, только понесете лишние финансовые затраты, да и потребление электричества заметно увеличится.
Стоимость лампы вместе со светильником или любым другим осветительным прибором, в который предполагается установка трубки. Однако стоит учесть тот факт, что лампа т8 с цоколем g13 должна быть равной размеру осветительного устройства.
Одним из важных критериев выбора считается пульсация, при которой излучается свет. На этот показатель стоит обращать пристальное внимание в том случае, когда лампа выбирается для помещения с большой производительностью. Идеальным считается показатель, который равен нулю. При таких условиях оказывается минимальный дискомфорт на сетчатку глаз, соответственно, они меньше устают. Отдых при таких условиях протекает максимально комфортно.
Какой осветитель лучше
Электронный ПРА очень часто выходит из строя Чтобы выбрать подходящий вариант, нужно сравнить достоинства моделей, а потом сделать окончательный вывод. Результаты сравнения можно представить следующим образом:
- основное достоинство ЛЛ трубок Т8 (их экономичность и долговечность) с лихвой перекрываются светодиодными аналогами;
- для питания люминесцентных изделий необходима пусковая аппаратура, стоимость которой сравнима с ценой лампы на светодиодах;
- ЭПРА очень часто выходит из строя, а это предполагает дополнительные расходы;
- основной недостаток светодиодных ламп – их высокая стоимость – со временем сходит на «нет», поскольку полупроводники быстро дешевеют с увеличением производимой массы товара.
В виде исключения рассматривается ситуация, когда невозможно или очень сложно поменять люминесцентные светильники на светодиодные аналоги из-за особенностей их конструкции.
Дополнительная информация: цвет
Достаточно часто производители в маркировке люминесцентных ламп отображают и такие их характеристики, как цвет свечения и световая температура.
В этом случае в шифре будут присутствовать три цифры. Первая при этом отображает индекс цветопередачи. Этот показатель не стоит путать со спектром светимости. Чаще всего индекс цветопередачи определяется цветом колбы лампы. Обозначает он степень соответствия, заявленного производителем, оттенка естественному. В маркировке люминесцентных ламп по цвету он указывается как 1х10 Ra. То есть, к примеру, в шифре 742 (цифра 7) отображен индекс цветопередачи оборудования в 70 Ra.
Последние две цифры в маркировке в данном случае указывают на цветовую температуру испускаемого лампой света, измеряемую в Кельвинах. В нашем примере она будет равна 4200 К. То есть лампа с такой маркировкой будет испускать холодный свет.
Цифры, указывающие на индекс цветопередачи и температуру, проставляются обычно в самом конце шифра на лампе. Перед их комбинацией при этом присутствует слово Color.
Стоимость
Лампочки ЛБ 36 В — одни из самых дешевых и качественных. Их средняя стоимость не превышает 100 рублей. Помимо лампочки потребуется купить дроссель, при необходимости — оплатить доставку, доплатив за «хрупкость» товара.
Производитель обычно продает ЛБ 36 небольшими партиями по 25 штук, магазины производят розничную продажу.
Лапочки могут продаваться оптом или поштучно
Лампа ЛБ 36 — это люминесцентная лампочка на 36 Ватт, довольно популярная и востребованная модель. Отличается сочетанием низкой стоимость с высоким качеством и хорошим КПД. Несмотря на некоторые недочеты, связанные с использованием ртути, светильник отличается большим количеством достоинств.
*Цены актуальны на октябрь 2020 г.
Цвета Philips
Оборудование этой марки также пользуется у отечественных потребителей заслуженной популярностью. Маркировка люминесцентных ламп Philips стандартна. Цветопередача этого оборудования может обозначаться цифрами от 4 до 9. Температура ламп этой марки шифруется цифрами от 27 до 65. Также в маркировке моделей «Филипс» может присутствовать их серия (к примеру, TL-D).
Помимо обычного, этот производитель выпускает также и люминесцентное оборудование, предназначенное для установки в аквариумах — TLD AQUARELLE. Такие лампы отличаются от стандартных тем, что излучают свет с высокой плотностью в синем спектре. Такой оттенок не только подчеркивает красоту подводного мира, но и способствует:
- созданию оптимальных условий для фотосинтеза;
- стимуляции образования кислорода в воде, что очень полезно для рыб.
Диаметр колб этих ламп может быть равен 16 мм или 28 мм (Т5, Т9). Также в маркировке TLD AQUARELLE присутствуют коды G5 и G13, характеризующие параметры цоколей. Мощность этих ламп может составлять 8-58 Вт.
Характеристики люминесцентных светильников
В качестве заключения поговорим про характеристики люминесцентных светильников. Это важная часть статьи, прочитав которую вы сможете без проблем подобрать лампу точно под свои потребности.
При выборе компактной люминесцентной лампы обращаем внимания на следующий список характеристик:
Выходная мощность. Компактная лампа в силу своей специфики потребляет в пять раз меньше энергии на каждый люмен светового потока, чем обыкновенная лампа. Поэтому рассчитать требуемую мощность не составит никаких проблем. Нужно воспользоваться следующей формулой: мощность обычной лампы / 5 + 20%. Зачем прибавлять дополнительные проценты?
Цветовая температура. Глаз человека способен различить несколько оттенков света. В зависимости от цветовой температуры потока, оттенок может меняться от теплого желтого до холодного сине-белого. Показатель измеряется в кельвинах и обозначается большой буквой К.
Светодиодные лампы: подробное описание, особенности применения и обзор лучших производителей
- Подвесные светильники — примеры установки, размещения и дизайна источников света своими руками (110 фото)
Светильник настольный: дизайн, особенности размещения и идеи по установке
Для каждого типа помещения необходимо подобрать максимально эффективную, с точки зрения работы, температуру света. Например, лампы с холодной цветовой температурой прекрасно подойдут для кухни или ювелирной мастерской, а вот теплый свет, создавая ощущения уюта и комфорта, лучше подойдет для спален или гостиных.
Скорость запуска. Практически ни одна люминесцентная лампа не выдает всю мощность мгновенно. Лампы с «плавным» стартом имеет больший ресурс службы, чем их аналоги с мгновенным запуском. Поэтому такие светильники распространены в помещениях, где нет необходимости быстро что-то подсветить и освещение редко выключается. К таким помещениям относятся, например, склады.
Срок службы. При правильном использовании ресурс люминесцентных светильников превышает ресурс лампы накаливания в 10 раз. Такие светильники работают по 8-10 тыс. часов, что равняется приблизительно 8-11 лет. Естественно, далеко не всегда удается достичь похожих результатов.
Чем чаще происходит включение или отключение света, тем меньше прослужит лампа. Каждое включение/выключение сокращает срок службы светильника на несколько часов. В отличие от ламп накаливания, перепады напряжения люминесцентным светильникам не страшны.
2.7. Люминесцентные лампы диаметром 16 мм и 7 мм, работающие только с ЭПРА
Таблица 2.7.1. Люминесцентные лампы диаметром 7 мм
| Тип | Мощность, Вт | Цоколь | Цветопередача | Световой поток, лм | Длина l, мм | Диаметр, мм |
| FM 6 W/860 | 6 | W4.3 | 1B | 310 | 219 | 7 |
| FM 6 W/840 | 6 | W4.3 | 1B | 330 | 219 | 7 |
| FM 6 W/830 | 6 | W4.3 | 1B | 330 | 219 | 7 |
| FM 8 W/860 | 8 | W4.3 | 1B | 500 | 320 | 7 |
| FM 8 W/840 | 8 | W4.3 | 1B | 540 | 320 | 7 |
| FM 8 W/830 | 8 | W4.3 | 1B | 540 | 320 | 7 |
| FM 11 W/860 | 11 | W4.3 | 1B | 680 | 422 | 7 |
| FM 11 W/840 | 11 | W4.3 | 1B | 750 | 422 | 7 |
| FM 11 W/830 | 11 | W4.3 | 1B | 750 | 422 | 7 |
| FM 13 W/860 | 13 | W4.3 | 1B | 860 | 523 | 7 |
| FM 13 W/840 | 13 | W4.3 | 1B | 930 | 523 | 7 |
| FM 13 W/830 | 13 | W4.3 | 1B | 930 | 523 | 7 |
Рис. 15. Люминесцентные лампы диаметром 7 мм
Таблица 2.7.2. Люминесцентные лампы диаметром 16 мм
| Тип | Мощность, Вт | Цоколь | Цветопередача | Световой поток, лм | Длина l, мм | Диаметр, мм |
| FH 14/860 | 14 | G5 | 1B | 1150 | 549 | 16 |
| FH 14/840 | 14 | G5 | 1B | 1200 | 549 | 16 |
| FH 14/830 | 14 | G5 | 1B | 1200 | 549 | 16 |
| FH 21/860 | 21 | G5 | 1B | 1780 | 849 | 16 |
| FH 21/840 | 21 | G5 | 1B | 1870 | 849 | 16 |
| FH 21/830 | 21 | G5 | 1B | 1870 | 849 | 16 |
| FH 28/860 | 28 | G5 | 1B | 2450 | 1149 | 16 |
| FH 28/840 | 28 | G5 | 1B | 2580 | 1149 | 16 |
| FH 28/830 | 28 | G5 | 1B | 2580 | 1149 | 16 |
| FH 35/860 | 35 | G5 | 1B | 3110 | 1449 | 16 |
| FH 35/840 | 35 | G5 | 1B | 3250 | 1449 | 16 |
| FH 35/830 | 35 | G5 | 1B | 3250 | 1449 | 16 |
| FQ 24 W/860 | 24 | G5 | 1B | 1900 | 549 | 16 |
| FQ 24 W/840 | 24 | G5 | 1B | 2000 | 549 | 16 |
| FQ 24 W/830 | 24 | G5 | 1B | 2000 | 549 | 16 |
| FQ 39 W/860 | 39 | G5 | 1B | 3400 | 849 | 16 |
| FQ 39 W/840 | 39 | G5 | 1B | 3500 | 849 | 16 |
| FQ 39 W/830 | 39 | G5 | 1B | 3500 | 849 | 16 |
| FQ 54 W/860 | 54 | G5 | 1B | 4900 | 1149 | 16 |
| FQ 54 W/840 | 54 | G5 | 1B | 5000 | 1149 | 16 |
| FQ 54 W/830 | 54 | G5 | 1B | 5000 | 1149 | 16 |
| FQ 80 W/860 | 80 | G5 | 1B | 7100 | 1449 | 16 |
| FQ 80 W/840 | 80 | G5 | 1B | 7300 | 1449 | 16 |
| FQ 80 W/830 | 80 | G5 | 1B | 7300 | 1449 | 16 |
Рис. 16. Люминесцентные лампы диаметром 16 мм
Штырьковый цоколь
Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G – указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков.
Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.
Лампы с таким цоколем имеют расстояние между центрами штырьков – 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.
– лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.
– Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.
– такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.
Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.
Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.
Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.
Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.
– это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.
– имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.
Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.
В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.
Разновидности
В зависимости от типа светоподачи лампы делятся на семь видов:
- люминесцентная (Л);
- дневной свет (Д);
- белый свет (Б);
- тепло-белый свет (ТБ);
- холодный белый свет (ХБ);
- амальгамная (А);
- улучшенная цветопередача (Ц).
В зависимости от варианта использования лампы делятся на два вида:
Каждый из этих типов имеет свои особенности.

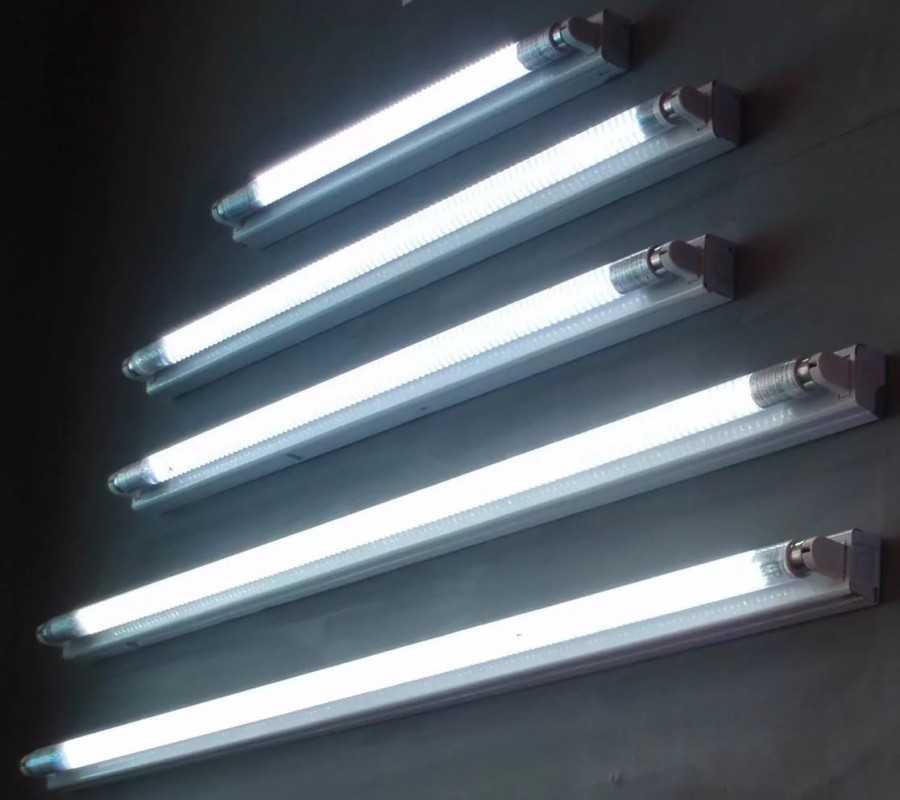

Линейные

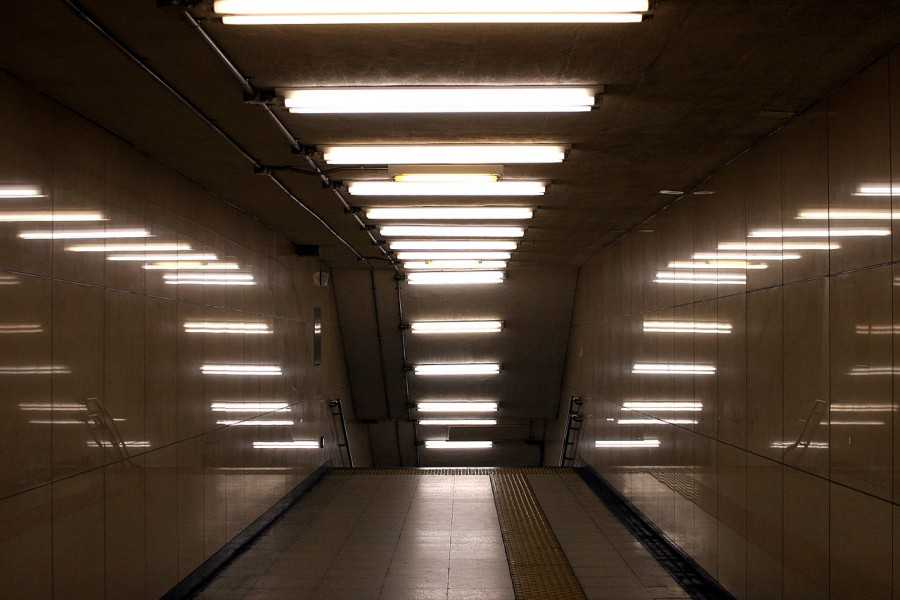

Люминесцентные лампы линейного вида используются в качестве варианта подсветки местного типа:
- на рабочих местах;
- на прилавках в магазинах;
- подсветка мебели;
- гардероб.

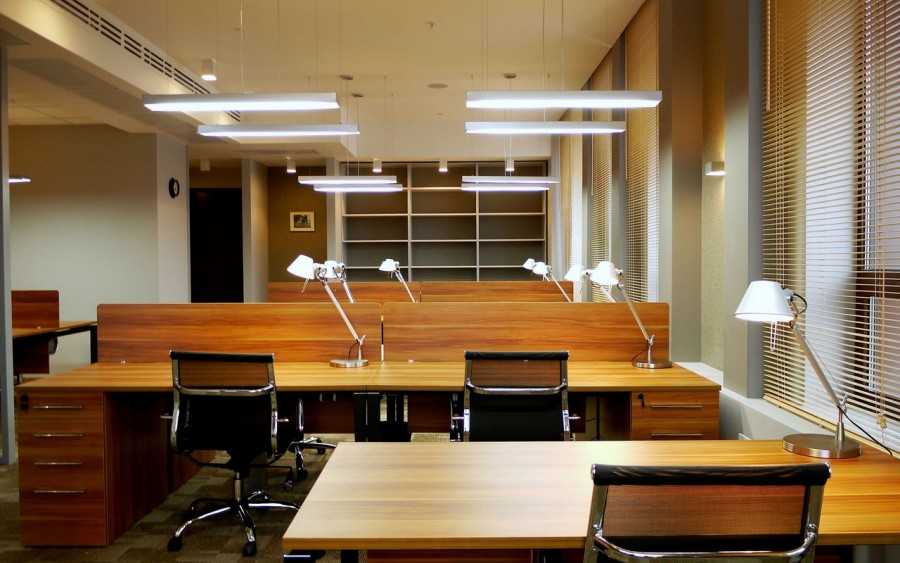

Оборудование линейного типа может использоваться как освещение административных, общественных помещений и площадей торгового назначения.
Преимущества использования таких ламп заключаются в следующем:
- Улучшенная передача цвета.
- Длительный период службы оборудования — максимально от десяти до тринадцати тысяч часов.
- Высокая интенсивность света — от 55 лм/Вт.
Обратите внимание! Линейные источники света выпускаются в виде длинных широких или тонких приборов в зависимости от места размещения

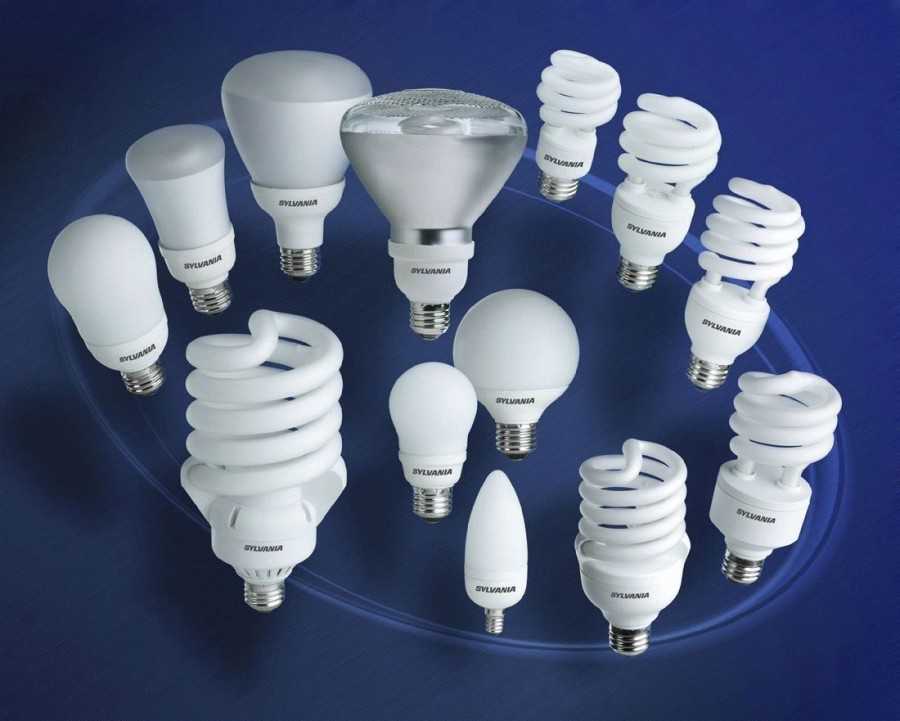

Компактные
Технические характеристики люминесцентных компактных ламп позволяют использовать этот источник света со значительной экономией благодаря энергосберегающим технологиям. Они уменьшают энергозатраты до 80 % в сравнении с простыми лампочками накаливания аналогичной яркости.
Люминесцентные компактные лампы позволяют стать полноценной заменой стандартным лампам накаливания. Их сфера применения достаточно широка:
- освещение внутри помещений (офисы; кабинеты; залы складского, производственного типа; помещения для проживания; торговые помещения, площади);
- освещение снаружи помещений (зоны для пешеходов, торговые части).
Использование компактных энергосберегающих ламп позволяет уменьшить энергопотребление на 80 %.
Принцип работы компактных люминесцентных ламп.
Внутри колбы расположены вольфрамовые электроды. На них наносится слой активированного вещества. Применяется смесь оксидов бария, стронция, кальция. Принципиально, по сравнению с источниками дневного света (лл) нового ничего не добавилось. КЛЛ можно считать естественным развитием ЛДС. По аналогии, сама колба заполнена инертным газом. Внутри колбы находится небольшое количество жидкого металла – ртути. Она необходима для облегчения тлеющего разряда. Во время работы лампы ртуть переходит из жидкого состояния в парообразное.
При разряде большая часть излучения находится в ультрафиолетовой части спектра. Этот свет мы видеть не можем, более того такое излучение может быть вредно. После ионизации газа и паров ртути, ультрафиолет воздействует на слой люминофора. В результате мы видим свечение. Оттенок зависит от химического состава. По большей части, именно люминофор определяет световые характеристики компактной люминесцентной лампы.
Как известно люминесцентные источники света не могут работать без пускорегулирующего устройства. Пускатель должен дать импульс для зажигания лампы (в зависимости от мощности – от 1кВ), между электродами должен образоваться электрический пробой. По мере испарения ртути разряд усиливается. Сопротивление между электродами падает, сила тока растет. С ним растет и яркость. Потому ток и напряжение необходимо ограничивать и поддерживать на определенном уровне. Напряжения горения существенно ниже напряжения зажигания. Стремление к миниатюризации продиктовало необходимость встраивания электронной пуско-регулирующей аппаратуры в саму лампу. Точнее, плата с электроникой расположена в корпусе между цоколем и разрядной трубкой. Естественно, здесь уже нет громоздкого дросселя и стартера. Частота разрядов находится в районе 50 кГц. Соответственно глаз человека не может воспринимать мерцание. Т.е. это в одну тысячу раз больше, чем с обычными лампами дневного света. Коэффициент мощности приближается к единице, соответственно, отсутствует реактивная составляющая.
Пример стандартной маркировки
Теперь рассмотрим стандартную маркировку на примере попавшейся нам в руки лампы — SPM-15-27-3000-75. Это спиральная малогабаритная лампа с корпусом рубашка. Мощность – 15 Ватт. Тип цоколя E27 – стандартный бытовой патрон. Цветовая температура 3000 – Кельвинов (свет тёплый, белый). Напряжение питания 75 Вольт. Важный параметр – напряжение в вольтах! Питание люминесцентных ламп имеет диапазон рабочих напряжений от 12 до 220 Вольт. Внимательно смотрите на эту цифру! Чего мы не нашли в этой маркировке: максимальная длина – 130 мм. То есть лампа может быть короче, но не длиннее! Какова длина этой лампы мы не знаем, как и диаметр, который ограничен также как максимальный – 54 мм. Диаметр может быть меньше, но не больше. Не указано качество цветопередачи (коэффициент Ra ), идеал 100, чем значение ниже, тем хуже цветопередача (НЕ светимость – именно цветовоспроизведение!).
По такому же принципу маркируются все люминесцентные лампы вне зависимости от устройства, поэтому обратите внимание на важное замечание. Несмотря на идущий процесс стандартизации маркировки, до наведения полного порядка ещё далеко, поэтому мы не приводим многочисленных таблиц и различий маркировок типов люминесцентных ламп разных производителей. В количестве этой информации очень легко запутаться, поэтому приведены именно основные параметры
В количестве этой информации очень легко запутаться, поэтому приведены именно основные параметры
Выделив те лампы, которые нужно установить, уточните дополнительные характеристики на сайтах производителей
В количестве этой информации очень легко запутаться, поэтому приведены именно основные параметры. Выделив те лампы, которые нужно установить, уточните дополнительные характеристики на сайтах производителей
Несмотря на идущий процесс стандартизации маркировки, до наведения полного порядка ещё далеко, поэтому мы не приводим многочисленных таблиц и различий маркировок типов люминесцентных ламп разных производителей. В количестве этой информации очень легко запутаться, поэтому приведены именно основные параметры. Выделив те лампы, которые нужно установить, уточните дополнительные характеристики на сайтах производителей.
Буквы в маркировке
Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:
- Большая буква — сообщает о форме.
- Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
- Маленькая буква — количество контактов.
Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).
С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.
| Первая большая буква в начале маркировки — форма | |
| E | Резьбовой цоколь Эдисона |
| G | Штырьковый |
| R | Крепеж с утопленными выводами |
| H | Автомобильные лампы |
| B | Цоколь штифтовой (иногда называют — байонет) |
| S | Софитный крепеж |
| P | Фокусирующий |
| T | Телефонный |
| K | Кабельный |
| W | Бесцокольные лампы |
| Маленькая буква в конце маркировки — количество выводов (указывается не всегда) | |
| s | 1 контакт |
| d | 2 |
| t | 3 |
| q | 4 |
| p | 5 |
Резьбовые цоколи Эдисона — тип E
Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.
Резьбовые цоколи тип E
Штырьковые — G
Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.
Лампочки со штырьковым типом цоколя
Настольные — 2G11

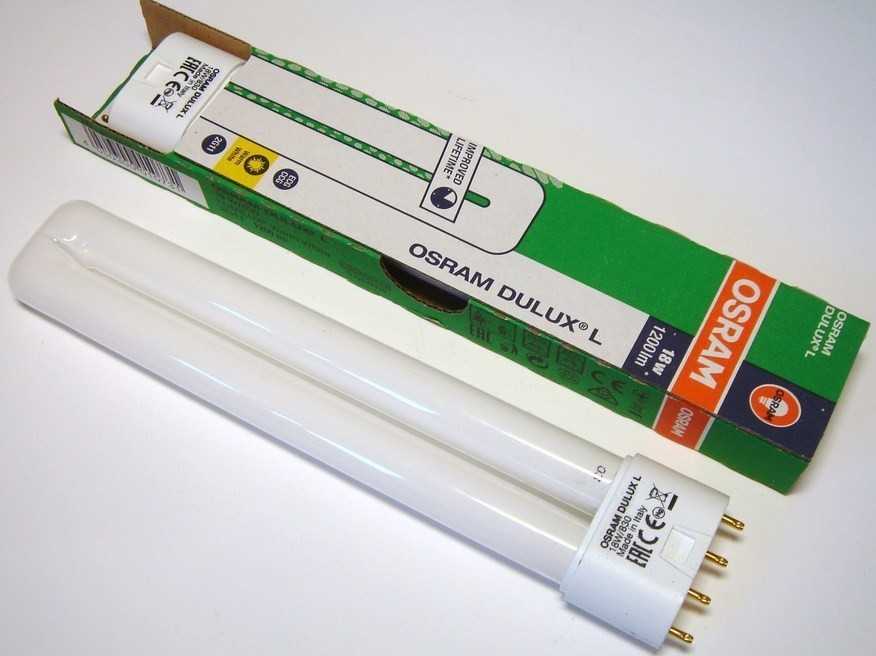

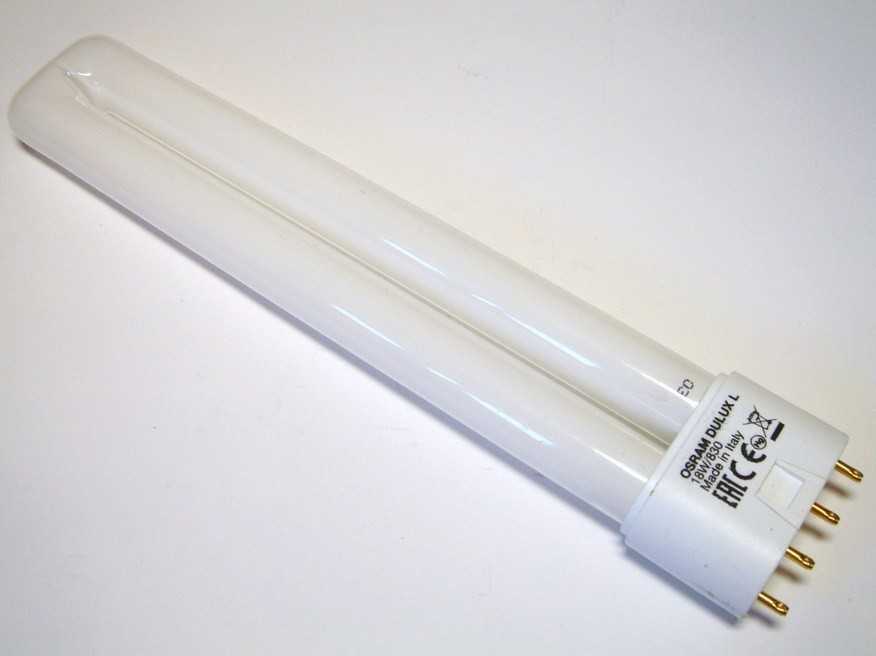

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.
Светодиодные лампы с цоколем 2G11
С утопленными выводами — R
Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.
Лампа металлогалогенная 150 Вт RX7s
Автомобильные — H
Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.
Автомобильная лампа H7
Штифтовые — B
Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении
Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом. Энергосберегающая лампочка B22
Энергосберегающая лампочка B22
Софитные — тип S
Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.
Софитная с цоколем SV8.5
Фокусирующие — P
Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.
С фокусирующим цоколем – тип P
Телефонные — T
Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.
У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе
Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт. Индикаторная лампа цоколь T5.5 k
Индикаторная лампа цоколь T5.5 k
Кабельные — тип K
Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.
Лампа Metalarc HSI-td 2000 w/d с цоколем K12S
Умные цоколи
Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
Бесцокольные лампы — W
Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.
Автомобильная безцокольная лампочка W21W
Достоинства и недостатки
Характеристики изделий зависят от температуры среды. Это обусловливается силой давления ртутных паров, располагающихся внутри изделия. Если температура стенок колбы равняется сорока градусам, светильник работает на максимуме.
Главные достоинства оборудования состоят в следующем:
- высокая степень светоотдачи, достигающая максимум 75 лм/Вт;
- большой срок работы (до 10 тысяч часов);
- небольшая яркость, позволяющая светить, не слепя при этом глаза.
Недостатки оборудования следующие:
- Ограниченная мощность люминесцентных ламп (единичная) при больших габаритах.
- Сложное подключение оборудования.
- Отсутствие реальной возможности обеспечения питания товара током с постоянной величиной.
- При отклонении температуры воздуха от стандартных показателей (18-25 градусов) мощность подаваемого света значительно меньше. Если в помещении холодно (меньше десяти градусов), она может не заработать.
Анализируя достоинства и недостатки, следует вывод, что оборудование подходит для использования в местах, где оно оправдывает необходимость его эксплуатации и позволяет достичь эффекта, который не получится от изделия другого типа.
