Крепление кабель канала к стене с помощью саморезов
Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.
Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.
Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.
Другие варианты фиксации проводов при открытом электромонтаже
В деревянных хозяйственных постройках (бани, сараи) вместо кабель-каналов используются изоляторы из фарфора. Они дополнительно снабжаются крепежным болтом.
Фарфоровые изделия при помощи саморезов фиксируются на вертикальной поверхности. Затем электрические провода скручиваются в жгут и натягиваются сверху на изолятор.
В специализированных магазинах продаются кабели, которые изначально собраны в один пучок. Их не нужно дополнительно скручивать перед использованием, что очень удобно для домашних мастеров.
Если вертикальное основание изготовлено из кирпича, бетона, в нем предварительно перфоратором делаются отверстия. В просверленные дыры устанавливаются дюбели. Трубы с электропроводами фиксируются клипсами.
С деревянными стенами все намного проще. Никаких отверстий сверлить не требуется. Клипсу достаточно закрепить на выбранном участке, используя саморезы.
Гвоздевые скобы в большинстве случаев применяются для фиксации к стенам электрических кабелей небольшого сечения, телефонных и телевизионных проводов, интернет-линий. Такие крепежные элементы делают из пластика. Они бывают плоскими и круглыми.
Надежно крепить скобы на стенах позволяют гвоздики, идущие в комплекте с пластиковыми изделиями. Этот способ монтажа идеален для случаев, когда провода устанавливаются над плинтусами в квартире, офисе либо жилом доме.
Лучшие методы укладки силового кабеля
Укладка силового кабеля является ответственным этапом при проведении электромонтажных работ. Правильное выполнение данной операции обеспечивает безопасность и долговечность электрооборудования. В статье рассмотрим несколько лучших методов укладки силового кабеля по стене, которые следует учитывать при проектировании и установке электрических сетей.
1. Скрытая укладка
Самым предпочтительным методом установки силового кабеля является его скрытая укладка. При этом кабель прокладывается в стене или канале таким образом, чтобы он был полностью невидим. Для этого необходимо использовать специальные гофрированные трубы или кабель-каналы, которые защитят кабель от внешних воздействий и обеспечат его надежное крепление.
2. Наружная укладка
Если скрытая укладка невозможна или нецелесообразна, можно использовать метод наружной укладки. При этом кабель крепится по стене или фасаду здания, обеспечивая надежную фиксацию и защиту от внешних повреждений. Для крепления кабеля используются специальные скобы или кронштейны
Важно правильно подобрать и установить крепежные элементы, чтобы исключить возможность провисания или отслоения кабеля
3. Укладка в напольных каналах
Если требуется произвести укладку силового кабеля в помещении, можно использовать специальные напольные каналы. Они позволяют скрыть кабель и обеспечивают удобный доступ для его установки и обслуживания
Важно правильно выбрать размер и материал канала, чтобы он соответствовал требованиям безопасности и эстетичности
4. Использование кабель-каналов и лотков
Для организации надежной и аккуратной укладки силового кабеля можно использовать специальные кабель-каналы и лотки. Они обеспечивают безопасное и эстетичное размещение кабеля, а также легкий доступ для его обслуживания и замены. Кабель-каналы и лотки могут быть установлены как на стенах, так и на потолке в зависимости от конкретных условий монтажа.
5. Разводка кабеля в штробах
Если требуется произвести укладку силового кабеля в жилом помещении или в случае ремонта стен, можно использовать метод разводки кабеля в штробах. При этом кабель прокладывается в специально вырезанные штробы в стене, обеспечивая его скрытость и защиту от повреждений. После укладки кабель закрывается штукатуркой или гипсовыми пластинами.
При выборе метода укладки силового кабеля необходимо учитывать требования нормативных документов, особенности конкретной установки и эстетические предпочтения. Следует также помнить о необходимости соблюдения мер безопасности и использования качественных материалов и комплектующих для укладки кабеля.
Использование самоклеящихся кабельных клипс
Если вы хотите закрепить провода к стене без сверления и не хотите или не можете использовать другие способы, то самоклеящиеся кабельные клипсы могут стать отличным решением.
Самоклеящиеся кабельные клипсы имеют специальную клейкую поверхность, которая позволяет легко и надежно прикрепить их к стене или другой поверхности. Они идеально подходят для крепления проводов, кабелей или шнуров с небольшим диаметром.
Чтобы использовать самоклеящиеся кабельные клипсы, следуйте этим простым шагам:
- Очистите поверхность, на которую вы хотите прикрепить клипсу. Убедитесь, что поверхность сухая и не содержит пыли или грязи.
- Снимите защитную плёнку с клеевого слоя на клипсе.
- Нажмите клипсу на стену и продержите несколько секунд, чтобы клей мог хорошо прикрепиться. Убедитесь, что клипса надёжно держится.
- Вставьте провода, кабели или шнуры в клипсу и аккуратно уложите их вдоль стены.
Самоклеящиеся кабельные клипсы просты в использовании и не требуют дополнительных инструментов. Они позволяют закрепить провода к стене без сверления и при этом сохранить порядок и безопасность в помещении.
Использование самоклеящихся кабельных клипс – это один из самых простых способов закрепления проводов к стене. Помимо этого, вы также можете легко перенести клипсы в другое место, если необходимо изменить конфигурацию вашей проводки. Этот способ идеально подходит для использования в арендуемых или временных помещениях, где сверление нежелательно или запрещено.
Самодельные крепежи для кабеля
Не всегда для установки проводки под рукой есть подходящие скобки, хомуты или площадки. Данные элементы легко изготавливаются собственными руками, но визуально они будут уступать по дизайну заводским компонентам. При аккуратном исполнении крепежки станут достойной заменой фирменным изделиям.
Установочные элементы изготавливаются из различных материалов, представленных:
- одножильными, двужильными силовыми проводами;
- пластиком;
- оцинкованной жестью и пр.
В зависимости от выбранного материала, работы проводятся по правилам:
- двужильные кабели нарезаются на куски, их длина подбирается под крепящийся провод, в середину каждого вставляется саморез;
- одножильные, предварительно отрезанные кусочки, обматываются вокруг шляпки дюбеля;
- нарезаются полоски жести, в середину которых вбивается гвоздь.
Самостоятельно изготовленными креплениями можно зашивать один или несколько шнуров одновременно.
Преимуществом самодельных приспособлений считают:
- легкое изготовление и монтаж;
- отсутствие необходимости поиска изделия и последующей покупки его в магазине;
- возможностью многократной установки и замены самоделки.
Самодельные варианты
Преимущества крепления с помощью клипс
1. Без сверления и использования дюбелей
Одним из основных преимуществ крепления с помощью клипс является отсутствие необходимости сверления отверстий в стенах или потолках. Это значительно экономит время и силы, а также предотвращает повреждение поверхностей при проведении электрической проводки или укладке кабелей.
2. Легкая и быстрая установка
Клипсы монтажного пистолета Hilti позволяют быстро и легко закрепить кабели и провода на различных поверхностях, включая стены, потолки, базы и штробы. Крепежные элементы клипс быстро и надежно закрепляются с помощью специального пистолета, обеспечивая надежную фиксацию без необходимости использования дополнительных инструментов.
3. Универсальность и выбор методов крепления
Клипсы позволяют крепить кабели и провода различных типов и размеров, а также кабель-каналы. Разнообразие видов и размеров клипс позволяет выбрать оптимальный способ и размер крепления в зависимости от конкретной задачи. Крепление с помощью клипс подходит как для открытой укладки кабелей, так и для скрытой проводки внутри кабель-каналов или гофре.
4. Надежная фиксация и отличия от других способов крепления
С помощью клипс можно провести точечную фиксацию, обеспечивающую надежную фиксацию кабелей и проводов. В отличие от стяжек или тросов, клипсы обеспечивают равномерное распределение нагрузки, что предотвращает перекручивание кабелей и повреждение изоляции. Кроме того, клипсы не ограничивают возможность перемещения или замены кабелей в будущем, благодаря легкости и простоте их установки и снятия.
5. Применение безопасных материалов
Клипсы монтажного пистолета Hilti изготовлены из устойчивых и безопасных материалов, которые не наносят вред окружающей среде и не содержат вредных веществ. Это позволяет безопасно использовать клипсы в различных областях, включая помещения с повышенными требованиями к электробезопасности.
В итоге, использование клипс монтажного пистолета Hilti для крепления кабелей и проводов к стене обладает рядом преимуществ, включая экономию времени и сил, универсальность и удобство установки, и надежность фиксации без повреждения поверхностей.
Прокладка кабеля в металлорукаве
Все то же самое как для прокладки в гофре, только вместо ПХВ или ПВХ гофры используется металлорукав типа РЗ-Ц или РЗ-ЦХ. Назначение металлорукава — защита от механических повреждений кабелей, например в производственных помещениях, металлообрабатывающих цехах. Некоторые предполагают, что кабель в металлорукаве можно прокладывать по горючим основаниям, в деревянных домах, но это не верно. ПУЭ разрешает прокладку кабеля по горючим основаниям в металлической трубе, в то время как металлорукав не является металлической трубой и имеет воздушные зазоры по всей длине. Подходящим вариантом для прокладки по деревянным основаниям является сплошная гофрированная металлическая труба типа Lavita или Kofulso, смотрите далее. Трудность такого монтажа обусловлена тем, что металлорукав часто не имеет кондуктора, и гораздо тяжелее, чем пластиковая гофротруба. Таким образом, возрастают трудозатраты как при затяжке кабеля в металлорукав, так и при монтаже металлорукава к основанию.
Лучшим такой вид прокладки является:
- для мест с негорючими основаниями
- помещения с возможностью механических воздействий на кабель.
Чаще всего такой способ прокладки кабеля применяется на промышленных объектах, иногда в частном деревянном домостроении.
Как закрепить кабель к стене рассматриваем способы и технологии
Быстросохнущий раствор алебастр, гипс Быстросохнущие составы, функции которых чаще всего возлагают на алебастр или гипс, используются для крепления кабеля или трубки в штробе. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Дюбеля Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля. Дюбель-стяжка Изготавливается из негорючего пластика. По форме могут быть самыми разными.
Провода силовой и информационной проводки рассчитаны на стационарную эксплуатацию Далее в статье мы рассмотрим популярные варианты крепежа проводов и кабелей к стене и потолку в зависимости от типа прокладки. Открытая прокладка. Открытая прокладка поводов отличается простотой и высокой скоростью реализации.
Применение специальных крепежных скоб для кабелей
Преимущество специальных скоб в том, что они надежно крепят провода, не повреждая при этом поверхность стены. Они способны удерживать провода под определенным углом, что обеспечивает аккуратный и организованный вид.
Использование крепежных скоб для кабелей достаточно просто. Для начала необходимо подготовить поверхность, которую вы собираетесь использовать для приклеивания скоб. Очистите ее от пыли, жира и грязи с помощью специальных средств. Затем с помощью скотча или клея приклейте скобы к стене.
Важно учесть, что выбор скоб зависит от типа провода. Для тонких и гибких проводов подойдут мягкие пластиковые скобы, которые обеспечат надежное крепление без повреждений
Для толстых и жестких кабелей лучше использовать металлические скобы.
Необходимо также учитывать, что разные провода требуют разных типов скоб. Например, для коаксиальных кабелей используются специальные скобы с пружинкой, которые обеспечивают оптимальную фиксацию.
Как только скобы прикреплены к стене, вставьте провода и аккуратно закрепите их в скобе. Убедитесь, что провода натянуты без излишнего изгиба. При необходимости можно использовать специальные фиксаторы для надежной фиксации проводов в скобе.
Теперь у вас есть удобный и простой способ закрепить провода к стене без сверления, с помощью специальных крепежных скоб для кабелей. Этот метод не только сохранит вашу стену от повреждений, но и создаст аккуратную и организованную обстановку.
Не забывайте выбирать крепежные скобы, соответствующие типу и размеру ваших проводов, чтобы обеспечить надежное и безопасное крепление.
Кабель каналы различных размеров
Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:
Виды кабель каналов
При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.
Особенности использования элементов точечного крепления
Если производится наружная проводка от столба, лучше применять черные пластиковые изделия. Они изготавливаются из газовой сажи, которая является стабилизатором и защищает проводник от негативного влияния ультрафиолетовых лучей. Пластмасса будет сохранять свой вид и не будет разлагаться.
Грубой ошибкой является фиксация нового кабеля к уже проложенному. Это связано с тем, что крепежные элементы рассчитаны на определенный вес и нагрузку, а дополнительный проводник увеличит эти показатели и приведет к нарушению соединения. Особенно часто такая ошибка проявляется при добавлении линий электропроводки в панельном доме.
Правила монтажа электрики
Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:
- выше плинтусов на 15-20 см;
- ниже потолка и балок на 20-30 см;
- от углов на расстоянии 10 см;
- в районе труб отопления, газовых труб с отступом от 50 см.
Это относится и к телевизионным кабелям.
Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.
Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.
Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.
В зависимости от условий прокладки используют провода марки:
- ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
- ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
- ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.
В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.
Крепление с помощью клипс
Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,
Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.
Металлические клипсы
Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.
Пластиковые клипсы
Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.
Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.
Самоклеящаяся клипса
Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.
Клипсы с гвоздем
Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.
Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.
Несколько замечаний по прокладке
Перед выполнением задачи необходимо заранее:
- подготовить все необходимые материалы;
- отмерить и отрезать нужное количество шнуров, тросов;
- приготовить распределительные коробки, крепежные детали, розетки;
- подобрать инструменты: перфоратор, шуруповерт, монтажное оборудование, коронки для сверления.
После предварительных мероприятий выбирается подходящий метод прокладывания и начинается непосредственно сама укладка проводов для подачи электричества.
В зависимости от поверхности подбирается вариант крепления:
- При мягких и тонких стенах (при их выполнении используется ДВП, пластик, пенобетон, газобетон, гипсокартон) — стандартный крепеж держаться не сможет. Надежными и устойчивыми считаются специальные устройства с расширенной средней или торцовой областью. К ним относят зонтик, дюбель-бабочку или дюбель со сверлом.
- При плотных деревянных, гипсовых, оштукатуренных поверхностях, ДСП и ОСП — применяются обычные гвозди, саморезы. Если последние требуют больших усилий при вкручивании, то нужно предварительно просверлить входные точки меньшего диаметра.
- При твердых кирпичных, бетонных стенах — основания вызывают ряд проблем с крепежными приспособлениями, даже если для них заранее сделаны отверстия. В данном случае предпочтение отдается дюбелям с винтом и пластмассовым колпачком, которые могут устанавливаться в помещении и на улице.
Потолочное крепление
Для поверхностей из кирпича или бетона размер сверла должен соответствовать объему дюбеля. При менее плотных дыры сверлятся на 1 мм меньше. В подготовленные ходы вставляются колпачки, их торцы не должны выступать над общей поверхностью. Позже к ним закрепляются пластины или хомуты — при помощи винтов.
Чтобы не задаваться вопросами, как можно закрепить провод на стене, достаточно изучить мастер-класс профессионалов и реально оценить свои возможности. Если практический опыт отсутствует, то лучше обратиться к специалистам, чем дважды платить за один и тот же участок работы. Они составят смету по своим расценкам, посоветуют оптимальный подход к проблеме.
Методы крепления к стенам из различных материалов
В зависимости от типа основания можно выбрать и способ крепления.
- Мягкие и тонкие . К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
- Плотные . Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
- Твердые . Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).
Крепления для открытого монтажа
Если электрика в доме проводится уже после ремонта, то для этого применяется способ открытого электромонтажа. Он является более простым в исполнении, но из-за того, что провода остаются на виду, требует большей аккуратности при монтаже, а используемые здесь крепления, помимо основной функции, должны привносить некоторую эстетичность.
Кабель-каналы
Одним из самых удобных, красивых и в то же время недорогих способов открытого монтажа, является крепление при помощи кабель-каналов. Он представляет собой прямоугольную трубу со съёмной лицевой панелью, которая крепится к стене при помощи обычных саморезов, дюбель-шурупов или гвоздей.
После монтажа внутри помещается группа проводов и закрывается крышкой. Вы сможете легко подобрать нужную цветовую гамму и даже фактуру, благодаря чему это крепление незаметно впишется в интерьер вашей комнаты.
Существуют и более сложные варианты, один из которых показан на схеме выше. Чаще всего они представлены в виде электротехнических плинтусов. Для установки такой системы потребуется определённая квалификация.
Клипсы
Данный тип соединения предназначен для крепления кабелей, помещённых в дополнительный изолятор – полимерную гофру. Из-за грубого внешнего вида, чаще всего применяется в незаметных местах и технических помещениях, также прекрасно подходит и для монтажа на улице.
Чтобы установить клипсы, используйте саморезы или дюбель-шурупы, после чего просто защёлкивайте в них гофру. Полученное соединение будет весьма надёжным и практичным.
Изоляторы
Сегодня, при создании интерьера в стиле «ретро», нередко используют способ открытого монтажа, который применялся на заре века электрификации, для чего современные производители выпускают специальные провода и крепёж. Очень красиво такая проводка смотрится в деревянных домах.
Фиксация кабеля осуществляется при помощи керамического изолятора, который обеспечивает безопасный зазор между проводником и деревянным основанием. Во время монтажа будьте осторожны и не перетяните саморез, дабы избежать повреждения изолятора.
Скобы
Их монтаж прост и интуитивно понятен, но из-за опасности прямого контакта кабеля со стеной, используйте данный крепеж, только если провода имеют двойную или тройную изоляцию. Чаще всего их применяют для фиксации телевизионного кабеля.
Монтажная площадка
Если вам требуется закрепить провод в местах, где повреждение поверхности нежелательно (мебель, кафель), то используйте монтажные площадки. Они бывают различных форм и расцветок, но функция у них одна — достаточно просто приклеить такой крепёж в нужное место, и можно протягивать провод.
ЧЕМ ЗАКРЕПИТЬ КАБЕЛЬ НА СТЕНЕ БЕЗ СВЕРЛЕНИЯ
Причины по которым стараются избежать сверления могут быть различны. Если это продиктовано эстетическими соображениями, то нужно иметь ввиду, что после демонтажа проводки те или иные следы на стенах все равно останутся.
При этом внешний вид может стать хуже, чем при наличии аккуратно засверленных отверстий.
После этого предостережения можно перейти к способам крепления, каждый из которых предполагает применение клеящего вещества.
Нужно иметь ввиду, что при выполнении работ по стенам, оклеенным обоями существует риск отрыва крепления вместе с обоями. Особенно это касается легких бумажных сортов.
Лучшие результаты получаются при установке клеящих крепления на окрашенные и облицованные керамической плиткой конструкции. При этом участок на который монтируется несущая для кабеля должен быть обезжирен.
Рыхлые поверхности типа покрытых побелкой для крепления кабеля без сверления не подходят. Единственно что можно сделать в этом случае это прогрунтовать их составом, который свяжет мелкие частицы.
Итак, основные способы:

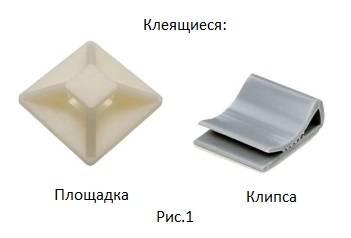

1. Клеящиеся контактные площадки.
Используются для фиксации кабелей на гладких поверхностях. Они обычно имеют клейкую сторону, которая надежно прикрепляется к стене, и металлическую или пластиковую площадку для фиксации кабеля или провода стяжкой.
Стяжка продевается в специальные отверстия площадки, после чего ей охватывают кабель и затягивают с достаточным усилием. Концы стяжки обкусываются (обрезаются) на расстоянии нескольких миллиметрах от замка.
Этим методом можно закрепить одновременно несколько проводов, но, скорее всего, такая нагрузка окажется чрезмерной.
2. Использование кабельных клипс (крючков).
Принцип аналогичен предыдущему. Разница в том, что провод фиксируется имеющимися на площадке зажимами. Выпускаются различные исполнения клипс, в частности под круглый и плоский кабели различного сечения.
Эти два способа помимо перечисленных (сложность крепления на обоях и пр.) имеют еще один недостаток: относительно небольшая площать поверхности крепления к стене, а значит – невысокая несущая способность.
3. Использование термоклея.
Термоклей – это состав, который активируется за счет нагрева и широко используется для склеивания различных материалов.
Для его нанесения нужно:
- термоклейный пистолет – устройство для разогревания клея;
- термоклейные стержни – собственно сам клей в форме длинных тонких цилиндров.
После достижения требуемой температуры (для размягчения стержня до состояния геля) клей выдавливается на стену и одновременно поверх него прокладывается и прижимается провод.
Работать нужно оперативно и аккуратно поскольку состав остывает и затвердевает достаточно быстро.
Кроме того существует опасность ожогов. Не нужно забывать и про электробезопасность – пистолеты работаю от сети 220 Вольт.
Из плюсов можно отметить возможность крепления кабеля по всей длине. Минусы – без должного навыка клеевый шов выглядит неаакуратно.
Кроме того, нужно учитывать общие требования к поверхности. Они аналогичны тем, что предъявляются для клеящийся площадок и клипс.
По обоям такой способ лучше не использовать – аккуратно при необходимости демонтаж выполнить не получится, а если вдруг провод оторвется, то внешний вид окажется безнадежно испорченным.
В случае с площадками и клипсами такое тоже возможно, но площадь повреждения меньше и легче реставрируется.
4. Двусторонний скотч.
Это материал на основу которого с двух сторон нанесен клеящий слой. Соответственно одну сторону приклеиваем к стене, а по второй можно проложить кабель.
Чтобы все выглядело аккуратно ширина скотча должна соответствовать диаметру провода. Со временем на внешнюю сторону будет налипать пыль и грязь, что выглядит не лучшим образом.
Лучше таким способом закрепить кабель канал, а в нем разместить проводку.
Общие требования к материалу и поверхности стен такие же как в способах, описанных выше.
Нужно заметить, что способы без применения сверления не могут гарантировать надежности крепления. Они могут использоваться как временная мера или для прокладки небольших участков кабельных трасс.
Методы крепления кабелей при скрытой разводке
Если установка электрических жил выполняется под штукатуркой в специальных штробах, фиксация проводов осуществляется иначе. Скрытая разводка производится посредством:
- Дюбель-хомутов.
- Самодельных скоб.
- Быстросохнущей смеси.
- Монтажных липучек.
Пластиковые дюбель-изделия характеризуются простотой монтажа, дешевизной и высокой надежностью. Они рассчитаны на укладку:
- одного провода (такие элементы называют хомутами);
- двух и более кабелей (стяжки).
Для установки хомута следует просверлить отверстие в выбранном месте стены. Вбить в него дюбель. Выполнить крепление кабеля. Аналогично монтируется и стяжка, которую дополнительно оснащают разжимным колышком.
Самодельные скобы делаются из алюминия либо оцинкованной тонкой стали в листах. Схема изготовления крепежа простая:
- Металл нарезается на полоски шириной 12–20 мм, длиной 60–70 мм.
- В центре полученной заготовки проделывается отверстие. В него устанавливается шуруп.
Крепление кабеля к стене с помощью скоб не занимает много времени. Порядок действий следующий:
- в точке фиксации электропровода просверливается небольшой проем;
- в него вбивается дюбель, а потом устанавливается шуруп;
Кабель размещается в центре самостоятельно изготовленной скобы. Остается только надежно закрепить его концами металлической заготовки.
Выводы
Рассмотрев перечисленные выше способы прокладки кабеля можно выделить основные аспекты на которые следует обратить внимание: механическая защищенность, эстетика, сменяемость, стоимость монтажа. 1
Прокладка в металлической трубе
1. Прокладка в металлической трубе
2. Прокладка в лотке
3. Прокладка в штробе
1. Прокладка в штробе
2. Прокладка на изоляторах
3. Прокладка в кабель-канале или пластиковой трубе
1. Прокладка в ПНД-трубе
2. Прокладка в кабель-канале
3. Прокладка в пластиковой трубе
4. В металлической трубе
По стоимости монтажа:
1. Прокладка открыто без крепления
2. Прокладка в пучках
3. Прокладка открыто с креплением
4. Прокладка в лотке
Цены на все способы прокладки кабелей по этой ссылке
Друзья! Оставляйте комментарии! У этой статьи 1736 просмотров. Комментарии помогут сделать ее еще лучше!
Смотрите дополнительно Глоссарий:
Проводка в гофреПроводка в кабель-каналеПроводка в лоткахПроводка в металлорукавеПроводка в трубеПроводка наружнаяПроводка скрытая
