Как обустраивается котельная в частном доме: нормы проектирования и устройства

Подробности

Главные элементы котельной в доме

Монтаж отопления  в частном доме (даже если он и маленький), а также проведение горячего водоснабжения можно решать одним небольшим двухконтурным котлом, который «питается» от газа.

Но в большинстве случаев этого не хватит, а еще потребуется большой комплекс устройств, который может быть выполнен из набора таких элементов:

1. Котел является сердцем всей котельной. Именно он будет отвечать за нагревание воды для отопительной системы. Тепло способно получаться при сжигании различных видов топлива – газообразного, жидкого или твердого. Отдельным случаем будут электрические котлы. В особых случаях ставят даже два котла, чтобы обеспечивать частному дому полную энергозависимость.
2. Бойлер. Если применяется одноконтурный котел, то для нагревания воды в системе горячего водоснабжения, потребуется применять бойлер.
3. Расширительный бачок. В такую емкость будет попадать воды из отопительной системы, если давление в ней будет повышаться. Таким образом, радиаторы и трубы будут защищены от прорывов.
4. Коллектор распределительного типа. Требуется для правильного распределения теплового носителя по всей системе, а еще будет регулировать уровень температуры.
5. Насос для циркуляции теплового носителя. Требуется лишь для тех систем, в которых тепловой носитель будет циркулировать в принудительном режиме.
6. Дымоход. Требуется для отведения продуктов горения за предел дома. Дымоход может не потребоваться лишь для котлов электрического типа.
7. Группа контроля и безопасности представляет комплекс приборов, которые будут отслеживать температуру, а также давление в системе и котле. Также сюда могут подойти датчики, которые смогут контролировать состояние воздуха внутри котельной.
8. Автоматика будет получать команды от пользователя на счет требуемого уровня температуры, а еще собирает данные группы безопасности и дает возможность правильно  отрегулировать основные системные параметры.
9. Арматура запорного типа требуется для того, чтобы проконтролировать поток теплового носителя.
10. Трубы, по которым будет идти вода от котла в радиаторы отопления.
11. Фильтр требуется для очищения воды перед тем, как она попадет в бойлер или котел. Если в регионе воды будет насыщена солями, а также будет содержать механический тип примесей, то без фильтрационного канала точно не обойтись, так как в противном  случае оборудование может очень быстро отказать.

Необязательно применять для системы все описанные элементы, а еще их набор будет зависеть от большого количества факторов. Перед этим, площадь дома и разновидность топлива.

Типы котлов

Именно о того, какой тип котла будет применен, будут зависеть большинство нюансов обустройства такого помещения, как котельная. По типу используемого топлива котлы могут быть:

1. Газовые, которые работают от сжиженного или природного газа, а также отличаются высоким коэффициентом полезного действия и простотой управления. Их можно будет перевести с одного типа газа на второй. Это идеальный выбор для множества загородных домов.
2. На твердом топливе (дрова, уголь, брикеты и торф) в плане использования более экономны, но потребуется постоянно следить за системой, а также подкидывать топливо.
3. На жидком топливе (дизель). Монтаж котельной в частном доме с использованием  котла, работающего на жидком топливе, применяется в том случае, где нет возможности применять природный газ или подвезти сжиженный. Если же спустя время  в районе будет проведен газопровод, то такой котел получится переоборудовать на работу от газа.
4. Электрические котлы являются самыми безопасными, удобными, а еще бесшумными, но они еще и самые дорогие. Отапливать целый дом будет невыгодно, но в роли резервного источника тепла они прекрасно подойдут.

Какой мощности требуется котел? Расчет следует доверять специалистам, которые знают, что учесть следует множество параметров. Чтобы примерно понять, какой мощности оборудование может потребоваться, следует использовать правила, согласно которому на каждые 10 квадратов площади дома потребуется 1 кВт мощности оборудования. Если он будет использован в системе горячего снабжения воды, то требуется добавить еще 10% к рассчитанной мощности. Чтобы котел не работал на пределе, к этому значению добавьте еще 20%.

Преимущества котла на жидком топливе

Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

Размеры газовой котельной в частном доме

Buderus Logamatic 4122 — для управления горячим водоснабжением, наружным обогревом, отоплением маленького дома, теплоснабжением вентиляции

Система автоматики Buderus Logamatic 4122 служит для расширения функций основной системы управления Logamatic 4121. Другими словами, основная система управления Buderus Logamatic 4121 и вспомогательная автоматика Logamatic 4122 составляют единую погодозависимую систему управления котельной (котлами и всеми контурами теплоснабжения).

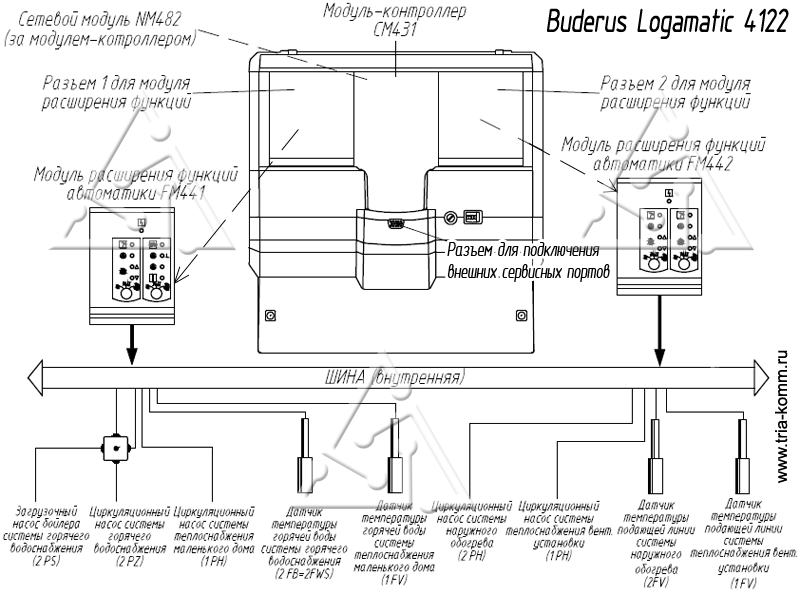

Ниже на иллюстрации показано, какими еще устройствами управляет автоматика котельной Buderus Logamatic 4122 и какие датчики контролирует:

• загрузочным насосом бойлера системы горячего водоснабжения;
• циркуляционным насосом системы горячего водоснабжения;
• циркуляционным насосом системы теплоснабжения маленького дома;
• датчик температуры горячей воды системы горячего водоснабжения;
• датчик температуры горячей воды системы теплоснабжения маленького дома;
• циркуляционным насосом системы наружного обогрева;
• циркуляционным насосом системы теплоснабжения вентиляционной установки;
• датчик температуры подающей линии системы наружного обогрева;
• датчик температуры подающей линии системы теплоснабжения вентиляционной установки.

Иллюстрация в упрощенной форме показывает, какие насосы и датчики инженерного оборудования подключаются к системе автоматики Buderus Logamatic 4122

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной. К помещению под твердотопливный котел выдвигается ряд требований:

• наименьшая дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• минимальное расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — 1 м;
• промежуток между задней стенкой котла, имеющего заднее подключение и стенкой из сгораемого материала с защитным экраном — 0,5 м;
• над помещением котельной нельзя устраивать никаких дополнительных надстроек;
• в помещении необходима приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допускается трубу, находящуюся за котлом, крепить к ней посредством кронштейнов. Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
• Обвязку ТТ котла состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см. В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Твердотопливный котел

Если сравнивать систему отопления с твердотопливным генератором и газовым котлом, то первый вариант не является взрывоопасным. Поэтому и СНиП нормы выдвигает не столь жесткие к обустройству котельной. Помещение по размерам должно быть таким же, как и в предыдущем варианте.

Пол облицовывают огнеупорным материалом, а непосредственно перед самим котлом, укладывают лист стали. В комнате должно быть окно. Для определения его размера существует формула – 0,8 кв.м. на 1 кВт мощности оборудования. Подбирая дымоход, нужно помнить, что его диаметр должен быть равным показателю патрубка на котле. Также такой элемент стоит оштукатурить или, на крайний случай, вставить асбестоцементную трубу. Так как по дымоходу проходит дым, в котором содержатся различные примеси и отходы, то он имеет свойство загрязняться. Поэтому тут потребуется еще одно небольшое окошко, через которое можно будет проводить чистку. Иначе, со временем, тяга будет уменьшаться и пламя гаснуть, а это уже негативно скажется на отоплении дома.

Твердотопливные теплогенераторы во время работы выделяют разные отходы, которые могут отравляюще воздействовать на человеческий организм. Поэтому в котельной оборудуют вытяжку. Чтобы рассчитать ее размеры, стоит воспользоваться такой формулой – 1 кВт мощности агрегата на 8 кв.см площади вытяжки. Если же котельную оборудуют в подвальном помещении, то тут в расчете меняется площадь – 24 кв.см.

Не смотря на то, что твердотопливный котел менее опасный, чем газовый вариант, риск возгорания все же присутствует. Особенно, когда идет закладка топлива. Поэтому в котельной должны присутствовать средства тушения – огнетушитель, песок, лопата и т.д. Этот момент также прописан в СНиП.

Проект котельной для частного дома: критерии выбора

Важным этапом строительства котельной, предназначенной для частного дома, является проектирование. Проект создать самостоятельно не получится, им обязательно должен заниматься специально обученный проектировщик. Он в свою очередь должен иметь все необходимые документы.

От сложности проекта зависит и процесс согласования, который может затянуться на несколько месяцев. Если не возникло ни каких претензий, и стоит печать на документах, тогда можно приступать к строительству

Когда делается проект, тогда уже нужно и выбирать вид котельной, обращая внимание на некоторые критерии

Критерии, на которые стоит обратить свое внимание:

• Режим отопления;
• Тип энергоносителя;
• Место установки;
• Вентиляцию;
• Освещение;
• Размер: высота должна быть приблизительно 2,5м, а объем всего помещения – 15м кубических.

Примеры котельных могут быть разными: газовыми, работающими на твердом топливе или электрическими. Газовая котельная самая не безопасная, нормы и требования к ней очень жесткие, потому что газ взрывоопасен. Устройство твердотопливного типа менее взрывоопасны, но устанавливают их так же вне дома. Некоторые котлы могут работать даже на дровах. Такая котельная называется кочегарка. Правильно уложенная электрика – это залог безопасности. Обязательно нужно сделать заземление.

Размеры газовой котельной в частном доме

Представляет собой, как правило, отдельное помещение, где установлены газовые котлы или водонагреватели. Причем, если газовое оборудование оснащено закрытыми герметичными камерами сгорания с мощностью (суммарно) не более 200 кВт, то их количество не может превышать 4 штук. Размеры топочной будут напрямую зависеть от мощности устанавливаемого оборудования. Большое значение уделяется закрытому или открытому типу камеры сгорания.

Предполагаемые размеры газовой котельной:

Тепловая мощность оборудования (общая)	Объем помещения ( в м³)
Менее 30 кВт	7,5 м³
От 30 кВт до 60 кВт	13,5 м³
От 60 кВт до 200 кВт	15,0 м³

Но это общие параметры. Теперь необходимо определиться с конкретикой: высотой, длиной и шириной котельной, наличием вентиляционной системы и места расположения оборудования.

Высота топочной не может быть менее 220 см. Что касается периметра, то тут возможны варианты. В принципе, эти показатели могут быть произвольными, но проход между газовым оборудованием и противоположной стеной не может быть менее одного метра. Исходя из этих данных и будет определяться ширина и длина топочной.

Согласно Санитарным нормам и правилам в обязательном порядке в котельной должна присутствовать система вытяжной и приточной вентиляции, окно, зарешеченное отверстие снизу двери, ведущей в рядом находящееся помещение, площадью около 0,02 м². Оконный проем не должен быть менее 0,25 м², с обязательным выходом на улицу и открыванием наружу.

Что касается места расположения самой котельной, то цокольные и подвальные этажи зданий не предназначены для размещения газоснабжения СУГ. Если речь идет о природном газе, то такое ограничение не действует. Наличие дымохода обязательно. Приток воздуха для котлов с закрытыми камерами горения должен поступать с улицы через специально обустроенный воздуховод или дымоход коаксиального типа.

Основные требования к помещению топочной:

• отдельное нежилое помещение;
• высота – не менее 2,2 м;
• расчетная площадь – 4 м² на один газовый котел;
• стены покрыты штукатуркой толщиной в 5 см, отделочные материалы пожаростойкие;
• напольное покрытие ровное, без применения горючих материалов;
• проем двери по ширине превышает 0,8 м;
• наружное окно размером 0,3 м² на 10 м³ топочной.

Наличие коммуникаций:

• электросети (напряжение 220В, ток 20А), обязательное заземление и индивидуальный автомат для защиты сети;
• отдельный запорный узел для каждого котла;
• система водоснабжения;
• система водоотведения.

Все системы должны отвечать нормативным стандартам.

Дымоход должен обладать:

• газонепроницаемостью;
• вытяжное отверстие по параметрам должно быть не менее площади дымохода агрегата;
• верхняя часть должна быть выше конька на крыше, чтобы продукты сгорания беспрепятственно удалялись с котельной.

Установка напольного оборудования:

• рядом с котлом категорически запрещается наличие источника открытого огня;
• к оборудованию должен быть свободный доступ.

Общие рекомендации по строительству котельной

Конечно, легче оборудовать в доме уже готовое помещение, при условии, что оно будет отвечать всем требованиям СНиП. Но не у всех есть такая возможность, ведь чердака или подвала может и не быть. В таком случае, приходится думать об отдельной котельной. Сразу стоит быть готовым, что проект такой постройки потребует одобрения со стороны районного архитектора, пожарной инспекции и санэпиднадзора.

Если стройка отдельной котельной не пугает, то стоит прислушаться к некоторым рекомендациям специалистов:

Выбирая фундамент под котельную, стоит ориентироваться на особенности местности, а точнее грунта, где будет стоять здание. Хорошо бы, если основание будет аналогичным, как и в основном доме.
Для крыши и стен должны выбираться такие материалы, чтобы они могли максимально выдерживать нагрев. Это категория негорючих материалов. Такого же подхода требует и отделка внутренней стороны помещения. Стены и пол, особенно вблизи от котла, должны быть защищены. Специалисты рекомендуют использовать для таких целей керамическую плитку. Во-первых, она не так уж и дорога, а во-вторых, за ней легко ухаживать, а значит, в котельной всегда будет чисто. НО! Плитка может быть скользкой. Поэтому на пол лучше выбирать специальный вид, который имеет специальное шершавое покрытие. Это обезопасит хозяина от несчастных случаев.
Некоторым котлам требуется отдельный фундамент. Его нужно создавать уже после того, как основной фундамент здания будет закончен. Дело в том, что, чем мощнее теплогенератор, тем более габаритным он будет. И заранее просчитать параметры пьедестала и совершить его обвязку достаточно трудно. Его начинают строить лишь тогда, когда основной фундамент застыл

При этом важно помнить требования СНиП и соблюдать их (высота 15-20см). Каждый котел имеет технический паспорт, в котором указывается его масса вместе с арматурой

Ориентируясь на эти показатели, выбирается форма котельного фундамента.
Пол – эта та поверхность, по которой предстоит передвигаться людям. Лучше всего, если он останется бетонным или цементно-песчаным. Такие материалы не горючи и имеют хорошее сцепление с подошвой обуви.
Любой котел, даже и электрическая модель, являются источником опасности. Поэтому все предметы пожаротушения должны находиться в удобном и свободном доступе. Обычно для этого оборудуют специальные полки или крючки на стене.

Все эти моменты помогают создать не просто удобную котельную, но и безопасную. К тому же, если вдруг и нагрянет проверка, то хозяину не придется платить штрафы.

Проектирование технического помещения

При проектировании учитывается площадь, мощность и тип оборудования, наличие вытяжки

Оборудование бойлерной или котельной в частном сооружении так же, как и в промышленном здании или на предприятии требует следования нормам СНиПа в редакции 2019 года, варианты 2012 и 2017 года считаются устаревшими. Сначала должен учитываться список норм для создания проекта котельной в частном здании. Агрегаты устанавливают с учетом планировки дома в подвальном помещении, на чердаке либо в отдельной комнате. При желании допустимо использовать контейнеры с мини-котельными, строить отдельные здания либо пристройки. Также возможно применение готовой котельной, собранной из сэндвич-панелей и отделанной негорючими материалами. Основные требования:

• соблюдение габаритов помещения при постройке;
• грамотный подход к установке дверей;
• наличие постоянного доступа ко всем агрегатам;
• установка окна с форточкой и створками, открывающимися наружу;
• наличие дымохода и вентиляции;

Согласование проекта

Самыми крупными окажутся расходы на постройку газовой котельной, поскольку такой проект придется согласовать в нескольких учреждениях и нанимать специалистов для его разработки. Помимо проектных документов для согласования нужно предоставить технический паспорт на прибор, заключение санитарно-гигиенического типа, сертификат на оборудование, а также инструкцию по его эксплуатации.

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Предлагаем ознакомиться Схема подсоединения радиаторов отопления в частном доме

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стенСложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
• Для отопителя в 60 кВт нужно 15 м³.
• Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

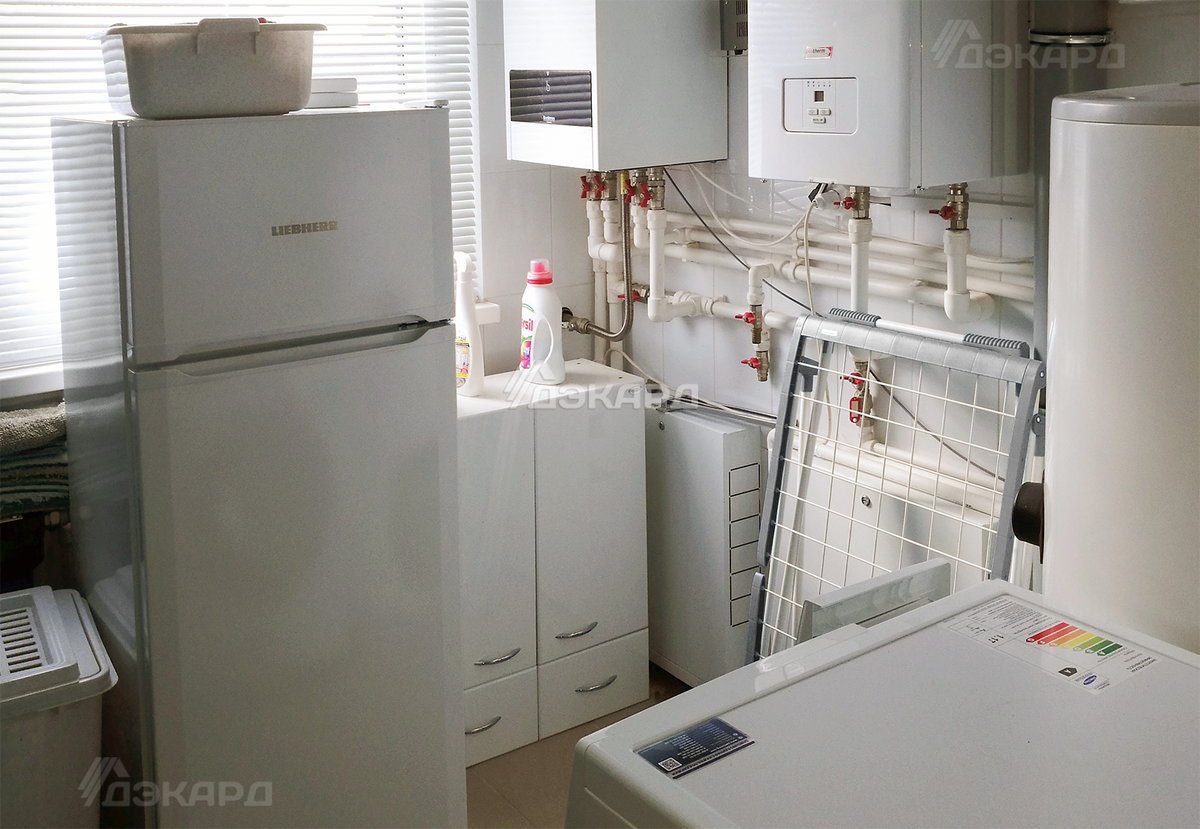

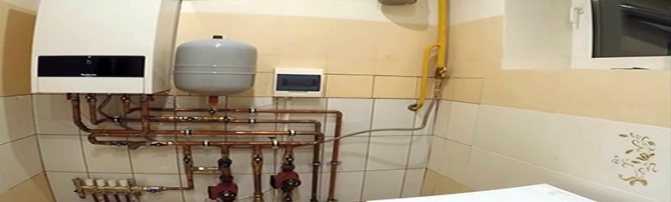

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
• в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

• расстояние от двери в помещение до входной двери должно составлять не более 12 м;
• створка должна открываться наружу, чтобы облегчить выход из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
• порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Требования к крыше для возможности установки

При строительстве такого типа котельных необходимо предусмотреть выход напрямую на крышу. Выход к котельной из подъезда дома необходимо выполнять по маршевой лестнице. При угле уклона крыше дома более 10 % обустраивают ходовые мостики размером 1 м, с высотой перил не меньше 0,9 м.

Конструкции трапов и поручней нужно предвидеть из огнестойких стройматериалов. Суммарная нагрузка котельного оборудования не должна превышать расчет нагрузок на кровлю.

Положение котельного здания должно строиться с учетом ветровых нагрузок в климатической зоне размещения и учитывать удельные напряжения, заложенные при проектировании дома.
