Определение, причины и способы устранения
Коротыш в электрике – это неполное или полное замыкание электрической цепи, что приводит к возникновению искр, излишнему нагреву проводов и электрооборудования, а также к возможности возникновения пожара.
Основные причины короткого замыкания:
- Повреждение изоляции проводов из-за старения или механического воздействия;
- Неисправность электрического оборудования или электроустановок;
- Ошибка в монтаже или ремонте электрической системы;
- Недостатки в конструкции электрических устройств;
- Внешние факторы, такие как атмосферные явления, коррозия, попадание влаги и т.д.
Для устранения короткого замыкания необходимо провести следующие действия:
- Выключить электропитание пострадавшей цепи, отключив соответствующий автоматический выключатель или размыкатель;
- Обнаружить и устранить причину короткого замыкания, проверив все элементы электрической цепи на наличие повреждений или неисправностей;
- Провести ремонт или замену поврежденных элементов или проводов;
- Проверить правильность изоляции и соединения проводов;
- Проверить работоспособность электрооборудования и провести необходимые настройки;
- Включить электропитание постепенно, проверив отсутствие короткого замыкания и исправность системы.
Если короткое замыкание произошло в электрической сети, не рекомендуется самостоятельно ликвидировать его, т.к. это требует специальных знаний и инструментов. В таких случаях лучше обратиться к профессиональным электрикам для проведения ремонтных работ.
Короткое замыкание своими словами для детей
Короткое замыкание — это когда две точки в электрической цепи, которые должны быть разными, случайно связываются друг с другом. Это происходит из-за ошибки или неисправности в цепи.
Когда происходит короткое замыкание, электричество может пройти по самому короткому пути, обходя все остальные части цепи. Это может привести к большому количеству электричества, которое может вызвать пожар или повреждение оборудования.
Вот простой пример: представь себе, что у тебя есть две лампочки, одна красная, а другая зеленая. Каждая лампочка имеет свою собственную проводящую жилу, через которую проходит электричество. Обычно электричество идет от одной лампочки к другой, освещая их по очереди.
Но что произойдет, если провод от одной лампочки коснется провода от другой? Это будет короткое замыкание! Теперь электричество пойдет по этому короткому пути, минуя лампочки. Красная и зеленая лампочка перестанут работать, потому что электричество не проходит через них.
Когда происходит короткое замыкание, это может быть очень опасно. Потому что электричество может стать очень сильным и перегреть провода. Это может вызвать пожар или привести к тому, что электричество выйдет из строя.
Чтобы избежать короткого замыкания, важно всегда быть осторожным с электрическими проводами и устройствами. Не стоит трогать провода или розетки без разрешения взрослых
Если ты замечаешь что-то странное, например, искры или дым от электрических устройств, сразу сообщи взрослым об этом.
Также, специалисты по электричеству могут проводить проверку электрических систем, чтобы убедиться, что все в порядке и что нет риска короткого замыкания.
Помни, что безопасность всегда важна, особенно когда речь идет об электричестве. Никогда не играйся с электричеством без надзора взрослых и всегда будь осторожным!
Используемая литература:1. Данилов О.Л. Энергосбережение в теплоэнергетике и теплотехнологиях: учебник для вузов / О.Л. Данилов, А.Б. Гаряев, И.В. Яковлев и др.; под ред. А.В. Клименко. М.: Изд. дом МЭИ, 2010. 424 с.2. Кудрин Б.И. Электроснабжение промышленных предприятий: учебник для вузов. М.: Энергоатомиздат, 1995.3. Андрижиевский А.А. Энергосбережение и энергетический менеджмент / А.А. Андрижиевский, В.Н. Володин. Минск: Вышэйшая школа, 2005.4. Справочный документ по наилучшим доступным технологиям обеспечения энергоэффективности. Русская версия. М.: Федеральное агентство по техническому регулированию и метрологии, 2009. 455 с. URL: http://www.ippc-russia.org/content/id/ru/207.html5. Щелоков Я.М. Энергетический анализ хозяйственной деятельности: учебно-методическое пособие. Екатеринбург: УрФУ, 2010. 390 с.6. Практическое пособие по выбору и разработке энергосберегающих проектов / под ред. О.Л. Данилова и П.А. Костюченко. М.: ЗАО «Технопромстрой», 2006.7. Вагин Г.Я. Экономия энергии в промышленных технологиях: справочно-методическое пособие / Г.Я. Вагин, Л.В. Дудникова, Е.А. Зенютович, А.Б. Лоскутов, Е.Б. Солнцев; под ред. С.К. Сергеева. Н-Новгород: НГТУ, НИЦЭ, 2001. 296 с.8. Данилов Н.И. Основы энергосбережения: учебник – 2-е изд., доп. и перераб. / Н.И. Данилов, Я.М. Щелоков; под общ. ред. Н.И. Данилова. Екатеринбург: Изд. дом «Автограф». 2010. 528 с.9. ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.10. РД 153-34.0-15.501-00 Методические указания по контролю и анализу качества электрической энергии в системах электроснабжения общего назначения. Часть 1. Контроль качества электрической энергии.11. РД 153-34.0-25.502-2002 Методические указания по контролю и анализу качества электрической энергии в системах электроснабжения общего назначения. Часть 2. Анализ качества электрической энергии.12. Научно-методические принципы энергосбережения и энергоаудита: научное и учебно-методическое пособие: в 3-х томах. Том 1. Научно-методические принципы энергоаудита и энергоменеджмента / Т.Е. Троицкий-Марков, О.Н. Будадин, С.А. Михайлов, А.И. Потапов. М.: Наука. 2005. 537 с.Значение термина Короткое замыкание на academic.ru
Расчет тока трехфазного КЗ в точке К-1 в относительных единицах
Расчетная схема для определения тока В точке К-1 приведена на рисунке 3.
Определим схему замещения для расчета тока трехфазного КЗ в точке К-1.
Рисунок 14 – Схема замещения сети для расчета тока трехфазного КЗ в точке
К-1
.1 Расчет тока подпитки трехфазного КЗ в точке
К-1 от энергосистемы
Составим схему замещения при питании точки КЗ К-1 от энергосистемы.
Рисунок 15 – Схема замещения и ее преобразование для расчета тока
подпитки трехфазного КЗ в точке К-1 от энергосистемы
Определим суммарное результирующее активное сопротивление 1-й ветви :
Определим суммарное результирующее индуктивное сопротивление 1-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 1-й ветви
относительно точки КЗ К-1 превышает 30 % результирующего эквивалентного индуктивного
сопротивления этой же цепи (, то необходимо учитывать активное сопротивление элементов КЗ
цепи при расчете действующего значения периодической составляющей тока КЗ.
Определим полное сопротивление цепи при протекании тока трёхфазного КЗ в
1-й ветви :
Определим действующее значение периодической составляющей тока
трехфазного КЗ в 1-й ветви для точки К-1 :
где – базисный ток, А.
.2 Расчет тока подпитки трехфазного КЗ в точке
К-1 от электродвигателя № 1
Составим схему замещения для расчета тока подпитки точки КЗ К-1 от
электродвигателя № 1.
Рисунок 16 – Схема замещения и ее преобразование для расчета тока
подпитки трехфазного КЗ в точке К-1 от электродвигателя № 1
Определим суммарное результирующее активное сопротивление 2-й ветви :
Определим суммарное результирующее индуктивное сопротивление 2-й ветви :
Определим действующее значение периодической составляющей тока
трехфазного КЗ во 2-й ветви для точки К-1 :
5.3 Расчет тока подпитки трехфазного КЗ в точке
К-1 от электродвигателя № 2
Составим схему замещения для расчета тока подпитки точки КЗ К-1 от
электродвигателя № 2.

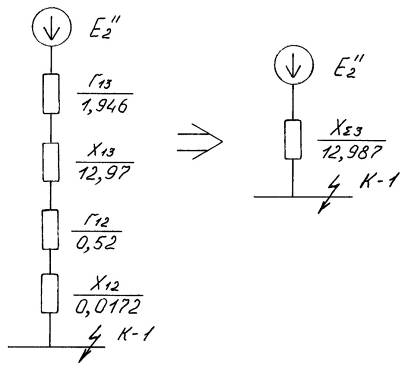

Рисунок 17 – Схема замещения и ее преобразование для расчета тока
подпитки трехфазного КЗ в точке К-1 от электродвигателя № 2
Определим суммарное результирующее активное сопротивление 3-й ветви :
Определим суммарное результирующее индуктивное сопротивление 3-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 3-й ветви
относительно точки КЗ К-1 не превышает 30 % результирующего эквивалентного
индуктивного сопротивления этой же цепи (, то можно пренебречь и не учитывать
активное сопротивление элементов КЗ цепи при расчете действующего значения
периодической составляющей тока КЗ в этой ветви.
Определим действующее значение периодической составляющей тока
трехфазного КЗ в 3-й ветви для точки К-1 :
Определим суммарное начальное действующее значение периодической
составляющей тока трехфазного КЗ в точке К-1 :
Возможные последствия короткого замыкания
1. Повреждение электрооборудования.
При возникновении короткого замыкания в электрической системе, большие электрические токи могут проходить через провода и устройства, что может привести к их повреждению или полной выходу из строя. Электрооборудование, такое как электроприборы, помещения, станки или компьютеры, могут пострадать от таких повреждений.
2. Пожар.
Короткое замыкание может вызвать искры, которые могут воспламенить окружающие материалы и привести к пожару. Открытые огоньки или перегрев электропроводки могут быть опасными и стать причиной возникновения таких пожаров. Пожар может быстро распространиться и стать угрозой для жизни и имущества.
3. Потеря энергоснабжения.
Короткое замыкание может привести к перебоям в энергоснабжении. Если происходит короткое замыкание на электроподстанции или в основной электрической сети, это может привести к отключению электричества в широком радиусе и порождать неудобства и проблемы для потребителей.
4. Риск получения электротравмы.
Короткое замыкание может создать опасные условия, при которых люди могут подвергнуться электротравме. Появление искр и возникновение сильных электрических токов может быть опасно для человека, если он находится поблизости. Пребывание вблизи места короткого замыкания может привести к поражению электрическим током, ожогам или другим серьезным повреждениям.
5. Финансовые потери.
Последствия короткого замыкания, такие как повреждение оборудования и перерыв в энергоснабжении, могут вызвать финансовые потери. Ремонт или замена поврежденного оборудования может потребовать значительных затрат. Кроме того, потеря энергоснабжения может привести к простою производства и потере доходов.
6. Негативное влияние на окружающую среду.
Короткое замыкание может вызвать негативное влияние на окружающую среду. При возникновении пожара могут выделяться опасные вещества, которые загрязняют воздух и почву. Большие потери электроэнергии также могут иметь негативные последствия для окружающей среды.
Определение параметров элементов схемы замещения в относительных единицах
Определим параметры элементов общей схемы замещения системы
электроснабжения (см. рисунок 2) в относительных единицах. За базовую мощность примем значение 1000 МВА, т.е. .
Определим индуктивное сопротивление энергосистемы , приведенное к базовой мощности:
Определим индуктивное сопротивление обмотки высокого напряжения
трансформатора , приведенное к базовой мощности:
Определим индуктивные сопротивления обмоток низкого напряжения
трансформатора , приведенные к базовой мощности:
Определим индуктивное сопротивление линии из кабеля СБ 3×120
длиною в 7 км , приведенное к базовой мощности:
Определим активное сопротивление линии из кабеля СБ 3×120
длиною в 7 км , приведенное к базовой мощности:
Определим индуктивное сопротивление линии из кабеля ААБ 3×185
длиною в 5 км , приведенное к базовой мощности:
Определим активное сопротивление линии из кабеля ААБ 3×185
длиною в 5 км , приведенное к базовой мощности:
Определим индуктивные сопротивления ветвей сдвоенного реактора , , приведенные к базовой мощности:
Определим активные сопротивления ветвей реактора , приведенные к базовой мощности:
Определим индуктивные сопротивления линий из кабеля СБ 3×70
длиною 0,2 км , приведенные к базовой мощности:
Определим активные сопротивления линий из кабеля СБ 3×70
длиною 0,2 км , приведенные к базовой мощности:
Определим сверхпереходные индуктивные сопротивления по продольной оси
синхронных электродвигателей , приведенные к базовой мощности:
Определим активные сопротивления обмоток статоров электродвигателей , приведенные к базовой мощности:
Рассчитанные параметры элементов общей схемы замещения, выраженные в
относительных единицах, наглядно показаны на рисунке 13.
Рисунок 13 – Общая схема замещения сети электроснабжения (сопротивления
элементов выражены в относительных единицах)
Симптомы короткого замыкания
Короткое замыкание в электропроводке может вызвать различные симптомы, которые могут быть заметны как внешне, так и при использовании электроустановки.
Основные симптомы короткого замыкания:
- Искры и плавление проводов – при коротком замыкании в проводах может наблюдаться возникновение искр, сопровождающихся горением или плавлением проводников. Это может сопровождаться сильным запахом гари.
- Автоматическое отключение электроустановки – в случае короткого замыкания в электроустановке, срабатывает автоматический выключатель или предохранитель, что приводит к отключению питания. Это является защитным механизмом для предотвращения возможного пожара или повреждений оборудования.
- Появление изолированных зон электрического тока – короткое замыкание может привести к появлению изолированных зон электрического тока, когда электрический ток пропускается через неожиданные пути и может стать опасным для людей и оборудования.
- Снижение или отсутствие электрического напряжения – при коротком замыкании может произойти снижение или полное отсутствие электрического напряжения в электроустановке. Это может привести к неконтролируемому отключению электрооборудования и прерыванию в работе электрических сетей.
Наблюдение указанных симптомов говорит о необходимости принятия мер для предотвращения возможных повреждений и опасностей. При обнаружении симптомов короткого замыкания, следует обратиться к специалистам для проведения диагностики и ремонта электропроводки.
3 Расчет тока трехфазного КЗ в точке К-2 в именованных единицах
Составим расчетную схему для определения тока КЗ в точке К-2.
Рисунок 8 – Расчетная схема для определения тока КЗ в точке К-2
Определим схему замещения для расчета тока трехфазного короткого
замыкания в точке К-2.
Рисунок 9 – Схема замещения для расчетов тока трехфазного КЗ в точке К-2
3.1 Расчет тока подпитки трехфазного КЗ в точке
К-2 от энергосистемы
Составим схему замещения при питании точки КЗ К-2 от энергосистемы.
Рисунок 10 – Схема замещения и ее преобразование для расчета тока
трехфазного КЗ при подпитки точки К-2 от энергосистемы
Определим суммарное результирующее активное сопротивление 1-й ветви :
Определим суммарное результирующее индуктивное сопротивление 1-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 1-й ветви
относительно точки КЗ К-2 превышает 30 % результирующего эквивалентного
индуктивного сопротивления этой же цепи (, то необходимо учитывать активное сопротивление
элементов КЗ цепи при расчете действующего значения периодической составляющей
тока трехфазного КЗ.
Определим полное сопротивление цепи для протекания тока трёхфазного КЗ в
1-й ветви :
Определим действующее значение периодической составляющей тока
трехфазного КЗ в 1-й ветви для точки К-2 :
3.2 Расчет тока подпитки трехфазного КЗ в точке
К-2 от электродвигателя № 3
Составим схему замещения при питании точки КЗ К-2 от электродвигателя №
3.
Рисунок 11 – Схема замещения и её преобразование для расчета тока
трехфазного КЗ в точке К-2 при подпитки её от электродвигателя №3
Определим суммарное результирующее активное сопротивление 2-й ветви :
Определим суммарное результирующее индуктивное сопротивление 2-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 2-й ветви
относительно точки КЗ К-2 не превышает 30 % результирующего эквивалентного
индуктивного сопротивления этой же цепи (, то можно пренебречь и не учитывать активное
сопротивление элементов КЗ цепи при расчете действующего значения периодической
составляющей тока КЗ в этой ветви.
Определим действующее значение периодической составляющей тока
трехфазного КЗ во 2-й ветви для точки К-2 :
3.3 Расчет тока подпитки трехфазного КЗ в точке
К-2 от электродвигателя № 4
Составим схему замещения при питании точки КЗ К-2 от электродвигателя №
4.
Рисунок 12 – Схема замещения и её преобразование для расчета тока
подпитки трехфазного КЗ в точке К-2 от электродвигателя № 4
Определим суммарное результирующее активное сопротивление 3-й ветви :
Определим суммарное результирующее индуктивное сопротивление 3-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 3-й ветви
относительно точки КЗ К-2 не превышает 30 % результирующего эквивалентного
индуктивного сопротивления этой же цепи (, то можно пренебречь и не учитывать
активное сопротивление элементов КЗ цепи при расчете действующего значения
периодической составляющей тока КЗ в этой ветви.
Определим действующее значение периодической составляющей тока
трехфазного КЗ в 3-й ветви для точки К-2 :
Определим суммарное начальное действующее значение периодической
составляющей тока трехфазного КЗ в точке К-2 :
Как исправить короткое замыкание
Короткое замыкание в электропроводке может быть опасным и требует немедленного вмешательства. В следующем списке описаны основные шаги для исправления короткого замыкания:
Отключите питание: Первым шагом при обнаружении короткого замыкания является отключение питания
Это защитит вас от возможных ударов током и смягчит возможные последствия.
Определите место замыкания: Важно найти место, где произошло короткое замыкание
Для этого можно визуально осмотреть электропроводку и обратить внимание на возможные повреждения и искрение.
Используйте соответствующие инструменты и материалы: Подготовьте необходимые инструменты и материалы для исправления короткого замыкания. Возможно, вам потребуется изоляционная лента, разъемы или другие компоненты.
Замените поврежденные провода или компоненты: Если удалось определить поврежденный провод или компонент, замените его новым
Убедитесь, что провода правильно подключены и хорошо изолированы.
Проверьте электропроводку: После восстановления проводки, включите питание и проверьте, работает ли система корректно
Если возникают проблемы, возможно, не все поврежденные компоненты были заменены или есть другая причина неисправности.
Обратитесь к профессионалам: Если вы не уверены в своих навыках или имеете сложности при ремонте короткого замыкания, лучше обратиться к профессионалам. Это позволит избежать дополнительных повреждений и обеспечит безопасность.
Важно помнить, что исправление короткого замыкания может быть опасным и требуется осторожность. Если у вас есть сомнения или необходима помощь, лучше обратиться к опытному электрику
Как предотвратить короткое замыкание
Короткое замыкание в электропроводке может быть опасным явлением, приводящим не только к повреждению оборудования, но и к возгоранию. Вот некоторые шаги, которые можно предпринять для предотвращения короткого замыкания:
- Используйте качественные и сертифицированные материалы. При проведении работ по электрике всегда используйте провода, розетки, выключатели и другое оборудование, которое имеет сертификаты качества. Это поможет исключить использование некачественных и несоответствующих нормам материалов, которые могут способствовать короткому замыканию.
- Правильно установите электрооборудование. При установке выключателей, розеток или другого электрооборудования следуйте рекомендациям производителя. Убедитесь, что провода правильно подключены и защищены от перегрева или изоляции.
- Регулярно осматривайте проводку. Проведите ежегодные или периодические проверки проводки, чтобы выявить повреждения, обрывы или признаки коррозии. Если обнаружены проблемы, немедленно принимайте меры по их устранению.
- Не перегружайте электрическую сеть. Следите за тем, чтобы не превышать максимальную нагрузку на сеть. Установите автоматические выключатели и предохранители, которые регулируют и защищают поток электроэнергии.
- Используйте защитные устройства. Если вы используете электронику, компьютеры или другие устройства, которые потребляют большой объем энергии, рекомендуется использовать стабилизаторы напряжения и защитные устройства от перенапряжения, чтобы предотвратить короткое замыкание.
В пределах своей компетенции всегда ищите помощь у профессиональных электриков, чтобы они провели осмотр и проверку вашей электропроводки. Это поможет предотвратить короткое замыкание и обеспечить надежную и безопасную работу электрооборудования.
Расчет тока трехфазного КЗ в точке К-1 в именованных единицах
Составим расчетную схему для определения тока КЗ в точке К-1.
Рисунок 3 – Расчетная схема для определения тока КЗ в точке К-1
Определим схему замещения для расчета тока трехфазного короткого
замыкания в точке К-1.
Рисунок 4 – Схема замещения для расчета тока трехфазного КЗ в точке К-1
2.1 Расчет тока подпитки трехфазного КЗ в точке
К-1 от энергосистемы
Составим схему замещения при питании точки КЗ К-1 от энергосистемы.
Рисунок 5 – Схема замещения и её преобразование для расчета тока
трехфазного КЗ в точке К-1 при подпитке тока от энергосистемы
Определим суммарное результирующее активное сопротивление 1-й ветви :
Определим суммарное результирующее индуктивное сопротивление 1-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 1-й ветви
относительно точки КЗ К-1 превышает 30 % результирующего эквивалентного
индуктивного сопротивления этой же цепи (, то необходимо учитывать активное сопротивление
элементов КЗ цепи при расчете действующего значения периодической составляющей
тока КЗ.
Определим полное сопротивление цепи для протекания тока трёхфазного КЗ в
1-й ветви :
Определим действующее значение периодической составляющей тока
трехфазного КЗ в 1-й ветви для точки К-1 :
2.2 Расчет тока подпитки трехфазного КЗ в точке
К-1 от электродвигателя № 1
Составим схему замещения при питании точки КЗ К-1 от электродвигателя №
1.
Рисунок 6 – Схема замещения и её преобразование для расчета тока
трехфазного КЗ в точке К-1 при подпитке тока от электродвигателя №1
Определим суммарное результирующее активное сопротивление 2-й ветви :
Определим суммарное результирующее индуктивное сопротивление 2-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 2-й ветви
относительно точки КЗ К-1 не превышает 30 % результирующего эквивалентного
индуктивного сопротивления этой же цепи (, то можно пренебречь и не учитывать
активное сопротивление элементов КЗ цепи при расчете действующего значения
периодической составляющей тока КЗ в этой ветви.
Определим действующее значение периодической составляющей тока
трехфазного КЗ во 2-й ветви для точки К-1 :
2.3 Расчет тока подпитки трехфазного КЗ в точке
К-1 от электродвигателя № 2
Составим схему замещения при питании точки КЗ К-1 от электродвигателя №
2.
Рисунок 7 – Схема замещения и её преобразование для расчета тока
трехфазного КЗ в точке К-1 при подпитке тока от электродвигателя №2
Определим суммарное результирующее активное сопротивление 3-й ветви :
Определим суммарное результирующее индуктивное сопротивление 3-й ветви :
Т. к. результирующее эквивалентное активное сопротивление 3-й ветви
относительно точки КЗ К-1 не превышает 30 % результирующего эквивалентного
индуктивного сопротивления этой же цепи (, то можно пренебречь и не учитывать
активное сопротивление элементов КЗ цепи при расчете действующего значения
периодической составляющей тока КЗ в этой ветви.
Определим действующее значение периодической составляющей тока
трехфазного КЗ в 3-й ветви для точки К-1 :
Определим суммарное начальное действующее значение периодической
составляющей тока трехфазного КЗ в точке К-1 :
Какие бывают виды
Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.
Будет интересно Как устроен однополупериодный выпрямитель и где применяется
Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.
Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.
Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.
Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение
Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток
Возгорание розетки
Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.
Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.
Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.
Защита блока питания от короткого замыкания.
Как предотвратить короткое замыкание
На этот вопрос есть короткий ответ: чтобы не произошло короткое замыкание, соблюдайте правила эксплуатации электрических приборов. Конкретные рекомендации ниже помогут предупредить короткое замыкание.
Следите за состоянием проводки
Аварии обычно происходят в старых зданиях, проводка которых прокладывалась десятки лет назад. Сечение кабеля старой проводки часто не соответствует мощности и силе тока, необходимым для работы современных электроприборов: кондиционеров, стиральных машин, микроволновых печей, электрочайников и так далее. Это приводит к нагреву кабеля и риску короткого замыкания.
Старую проводку нужно своевременно менять. Сечение кабеля новой проводки должно соответствовать потребляемой мощности и силе тока в сети. Эти параметры устанавливаются поставщиком электроэнергии, а посмотреть их можно в договоре на подключение здания к электросети. Выбрать нужное сечение кабеля поможет таблица.
Междуфазное короткое замыкание — Большая Энциклопедия Нефти и Газа, статья, страница 1
Междуфазные короткие замыкания — двухфазные и трехфазные — возникают как в сетях с заземленной, так и в сетях с изолированной нейтралью. Однофазные короткие замыкания могут происходить только в сетях с заземленной нейтралью.
Междуфазные короткие замыкания; двухфазные и трехфазные возникают как в сетях с заземленной, так и в сетях с изолированной нейтралью. Однофазные короткие замыкания могут происходить только в сетях с заземленной нейтралью.
Междуфазные короткие замыкания сопровождаются повреждением обмотки, а иногда и разрушением стали магнитопровода статора.
Междуфазные короткие замыкания вызывают значительные разрушения и сопровождаются понижением напряжения в питающей сети, нарушая нормальную работу остальных потребителей. Поэтому зашита электродвигателей от междуфазных повреждений является обязательной.
Произошло междуфазное короткое замыкание, вызванное теми же причинами, что и пробой изоляции ( см. § 51 — 1), и протекающее весьма бурно.
https://www.youtube.com/watch?v=HFhNHFDz2cc
Если от междуфазных коротких замыканий применяются токовые защиты, то расчет их токов срабатывания может быть произведен двумя способами.
Полукомплект от междуфазных коротких замыканий может действовать и при коротких замыканиях с землей, однако применение специального полукомплекта позволяет повысить чувствительность защиты для этого вида повреждений и обеспечить более четкую работу органов мощности по сравнению с соответствующими органами полукомплекта от междуфазных коротких замыканий.
Определение мест междуфазных коротких замыканий в сетях 6 — 35 кв является не менее актуальной задачей. Однако отыскание таких повреждений с помощью стационарных устройств, установленных на питающей подстанции, затруднено из-за специфической древовидной структуры этих сетей.
Значительно реже возникают междуфазные короткие замыкания в обмотках. Для групп однофазных трансформаторов они вообще исключены. Защита от коротких замыканий выполняется с действием на отключение поврежденного трансформатора. Для ограничения размеров разрушений целесообразно выполнять ее работающей без замедления.
Наиболее часто происходят междуфазные короткие замыкания и замыкания на землю.
Токовая отсечка от междуфазных коротких замыканий выполнена с помощью одного реле тока типа ЭТ-521, включенного на разность токов двух фаз.
ЧИТАТЬ ДАЛЕЕ: Устройство кухонного смесителя виды и конструктивные отличия
Токовая отсечка от междуфазных коротких замыканий и максимальная токовая защита от сверхтоков, вызванных перегрузкой, которую нельзя устранить без остановки механизма ( например, завал шахтной мельницы углем), выполнены с помощью одного реле типа РТ-82, включенного на разность токов двух фаз. Защиты действуют на отключение электродвигателя.
Страницы: 1 2 3 4
