Техника безопасности
Электрический ток не имеет ни цвета, ни запаха. Его нельзя увидеть или услышать, но его присутствие ощущается на ощупь или с помощью специальных приспособлений. Прикосновение к человеку может иметь негативные последствия, поэтому при обслуживании стартера необходимо соблюдать меры безопасности.
- Непроводящие части должны быть заземлены.
- Нельзя работать под давлением.
- Соблюдайте меры безопасности при отключении напряжения.
- Расклеить запрещающие плакаты, при необходимости поставить заборы.
- Применять дополнительные средства защиты (диэлектрические перчатки, сапоги, ножницы, одеяла, защитные очки).
- При установке, ремонте необходимо использовать инструменты, которые можно ремонтировать.

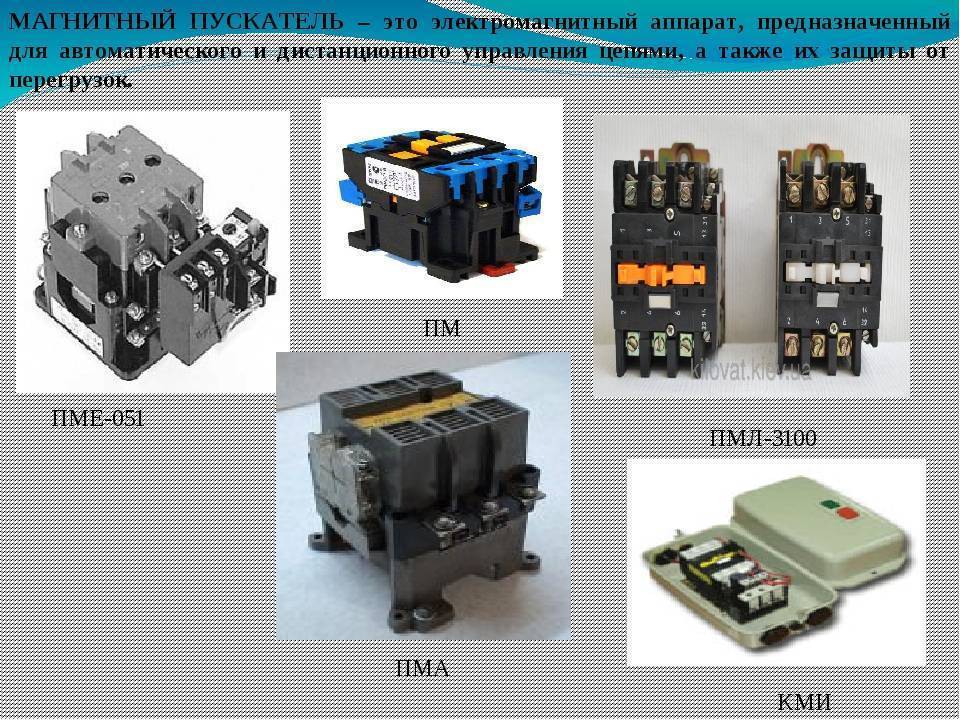

В чём разница между контактором и магнитным пускателем
Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.
Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.
Схемы включения магнитных пускателей

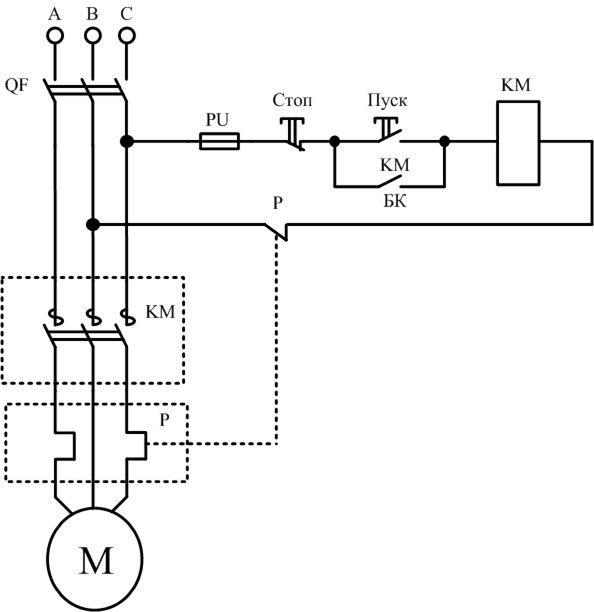

Одна из простейших схем магнитного пускателя показана ниже:
Принцип работы этой схемы достаточно прост: при включении автоматического выключателя QF собирается цепь тока катушки магнитного пускателя. Плавкий предохранитель PU защищает цепь управления от короткого замыкания. В нормальных условиях контакт теплового реле Р замкнут.
Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая токовые контакты КМ, а также блочный контакт ВС. Контактная колодка ВС необходима для замыкания цепи управления, так как кнопка после ее отпускания вернется в исходное положение. Чтобы остановить этот электродвигатель, достаточно нажать кнопку «Стоп», которая разберет схему управления.
При длительном токе перегрузки разомкнется термодатчик Р, который разомкнет контакт Р, и это также вызовет остановку машины.
В приведенной выше схеме подключения следует учитывать номинальное напряжение катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то эту схему использовать нельзя, но можно использовать с нейтральным проводником, а если обмотки двигателя соединить треугольником (220) V), то эта система вполне жизнеспособна.
Цепь с нейтральным проводником:
Единственное отличие этих схем подключения состоит в том, что в первом случае питание системы управления подключается к двум фазам, а во втором к одной фазе и нулевому проводнику. При автоматическом управлении системой запуска вместо кнопки «Пуск» может включаться контакт от системы управления.
Вы можете посмотреть, как подключить нереверсивный магнитный триггер здесь:
Обратная схема показана ниже:
Эта схема сложнее, чем при подключении нереверсивного устройства. Давайте посмотрим, как это работает. При нажатии на кнопку «Вперед» происходят все описанные выше действия, но как видно из схемы, перед кнопкой «вперед» появился нормально замкнутый контакт КМ2. Это необходимо для электрической блокировки одновременного срабатывания двух устройств (во избежание короткого замыкания).
При нажатии кнопки «Назад» во время работы привода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для реверса машины необходимо нажать кнопку «Стоп», и только после выключения одного устройства можно будет включить другое.
И видео подключения реверсивного магнитного триггера:
Устройство и принцип работы
Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается
В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования
Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.
Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.
Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.
Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:
- группа контактов, выполненная из высококачественной меди;
- корпус из диэлектрических материалов;
- соединенная с электромагнитом напрямую контактная планка;
- электромагнитная катушка;
- дугогасительные элементы, которые необходимы при управлении большими токами.
Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.
Подключение пускателей
Подключение этих аппаратов производится проводами без наконечников. Для этого в них есть зажимы, в которые вставляются токоведущие жилы, зачищенные на необходимую длину.
Внимание! При использовании одножильных проводов к одной клемме допускается присоединять только два провода одного сечения. Сечение подходящих силовых проводов и перемычек выбирается по допустимому нагреву в специальных таблицах или при помощи онлайн-калькулятора
Сечение подходящих силовых проводов и перемычек выбирается по допустимому нагреву в специальных таблицах или при помощи онлайн-калькулятора.
Подключение катушки
Подключение катушки производится теми же проводами, которыми производится монтаж остальной части оперативной цепи. При этом следует учесть один нюанс. В ней есть три вывода, два из которых находятся сверху, а один – снизу. Нижний вывод соединён перемычкой с правой верхней клеммой. Это сделано для удобства монтажа.
Дополнительные устройства
К дополнительным устройствам, применяемым вместе с электромагнитными контакторами серии ПМЛ, относятся следующие:
- Тепловые реле – защищают подключенную к контактору нагрузку от повышенных токов;
- Кнопки – используются для включения контактора;
- Контактные приставки-расширители – применяются для увеличения количества контактов оперативной цепи;
- Реле выдержки времени – позволяет установить время задержки срабатывания контактов.
При работе с данным видом электрокоммутационных устройств специалисты советуют не производить их самостоятельную разборку и ремонт без наличия специальных навыков и опыта. Технический осмотр, разборку и ремонт пускателей должны выполнять только квалифицированные электрики.
Принцип действия
Работает такое многоконтактное электромагнитное реле следующим образом:
- При помощи кнопки на управляющую катушку подается электрический ток с заданным напряжением;
- Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного неподвижного сердечника основания;
- Намагниченный нижний неподвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при этом упругую возвратную пружину;
- В результате притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами неподвижных силовых;
- В результате попарного замыкания подвижными контактами траверсы неподвижных силовых контактов происходит включение нагрузки.
Магнитный пускатель ПМЕ-211
Отключение пускателя и, соответственно, подключенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к себе верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.
На заметку. В нормальных условиях исправный пускатель при включении и отключении издает одинаковые по продолжительности щелкающие звуки. Если устройство издает другие звуки, то возможны различные неисправности его внутренних компонентов.

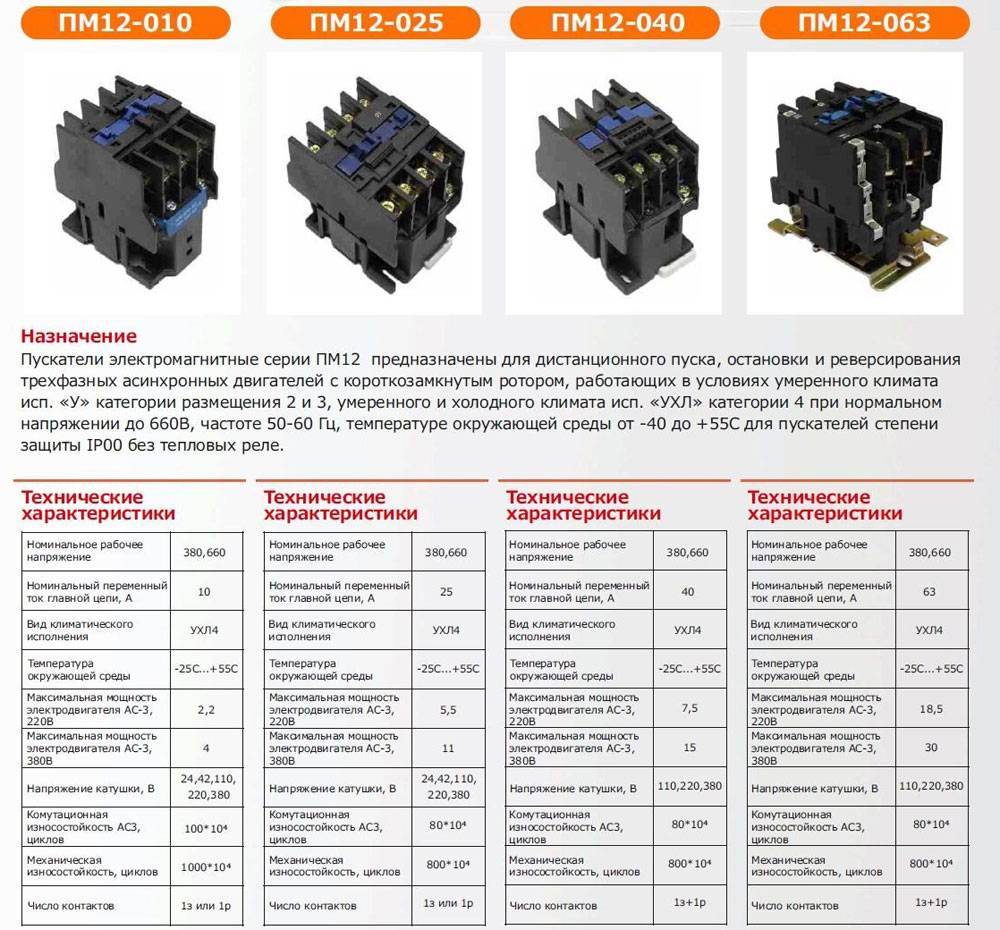

Нормируемые технические характеристики
К важнейшим характеристикам пускателя относятся:
- Максимально допустимый ток главной цепи в амперах. Нормируется для режима работы пускателя АС-1, АС-3 или АС-4 отдельно для каждого из значений напряжения главной цепи, т.е. рабочего напряжения пускателя;
- Максимально допустимое напряжение главной цепи (В);

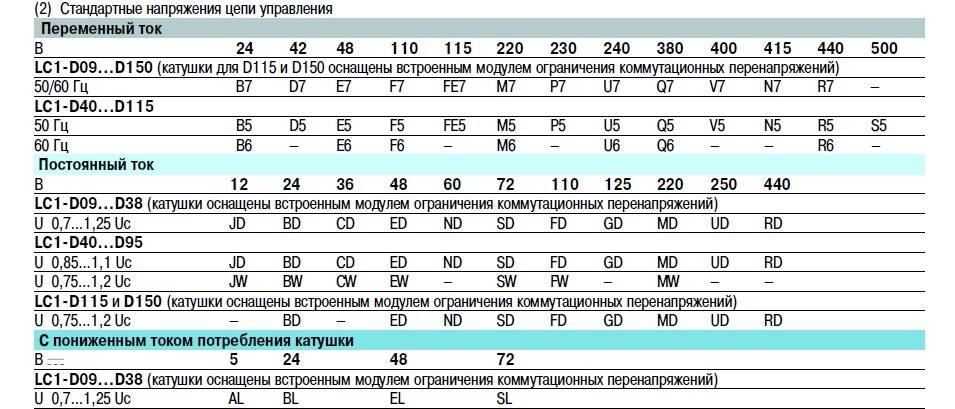

- Напряжение питания втягивающей катушки (В). Может быть выбрано из ряда 24, 36, 42, 110, 220, 380В переменного тока. Некоторые типы пускателей изготавливаются с магнитной системой с питанием катушки управления постоянным током, при этом их включают в цепь переменного тока через выпрямитель.
- Коммутационная износостойкость. Исчисляется в миллионах циклов включения-выключения. Для определения коммутационной износостойкости необходимо задать режим работы пускателя, напряжение главной цепи, ток главной цепи (или мощность управляемого двигателя) и, по соответствующей номограмме, приведенной в техническом описании пускателя, определить гарантированное число включений-отключений. При этом необходимо учесть, что режим работы пускателя учитывает частоту его включений-отключений в час.
- Максимально допустимый ток вспомогательных контактов. Исчисляется в амперах при заданном напряжении на контактах.
- Мощность, потребляемая втягивающей катушкой (указывается в ваттах)
Таким образом, надежная работа пускателя определяется целым рядом факторов, которые необходимо правильно оценить на этапе его выбора.При выборе пускателя широко применяется термин «величина пускателя».Термин этот условный и характеризует допустимый ток контактов главной цепи пускателя.При этом подразумевается, что напряжение главной цепи составляет 380В и пускатель работает врежиме АС-3.
Максимальный ток главной цепи составляет:
для нулевой величины 6,3Адля первой величины 10Адля второй величины 25Адля третьей величины 40Адля четвертой величины 63Адля пятой величины 100Адля шестой величины 160А
Допустимый ток контактов главной цепи отличается от приведенных выше в зависимости:От категории применения — АС-1, АС-3 или АС-4: АС-1 — нагрузка пускателя чисто активная или малоиндуктивная;
АС-3 — режим прямого пуска двигателя с короткозамкнутым ротором, отключение вращающихсяэлектродвигателей;
АС-4 — пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся электродвигателей, торможение противотоком.С увеличением номера категории применения допустимый ток контактов главной цепи, при равныхпараметрах по коммутационной износостойкости, уменьшается;
От напряжения на контактах главной цепи. При увеличении напряжения допустимый ток контактов падает.Для некоторых типов пускателей величина пускателя указывается при напряжении главных контактов, отличном от 380В.

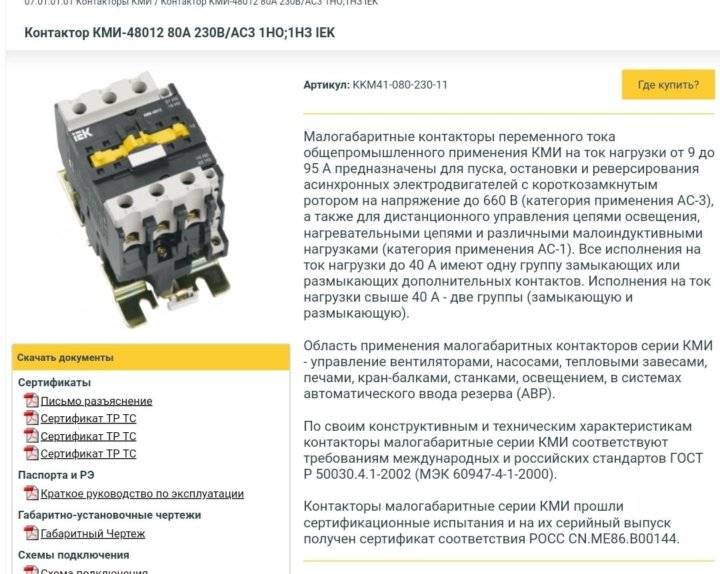

Контакторы серии КМИ
Нормативная и техническая документация
По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.
Условия эксплуатации
Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды – при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С); – при хранении: от –45 до +50 °С. Высота над уровнем моря, не более: 3000 м. Рабочее положение: вертикальное, с отклонением ±30°. Вид климатического исполнения по ГОСТ 15150,96: УХЛ4. Степень защиты по ГОСТ 14254,96: IP20.

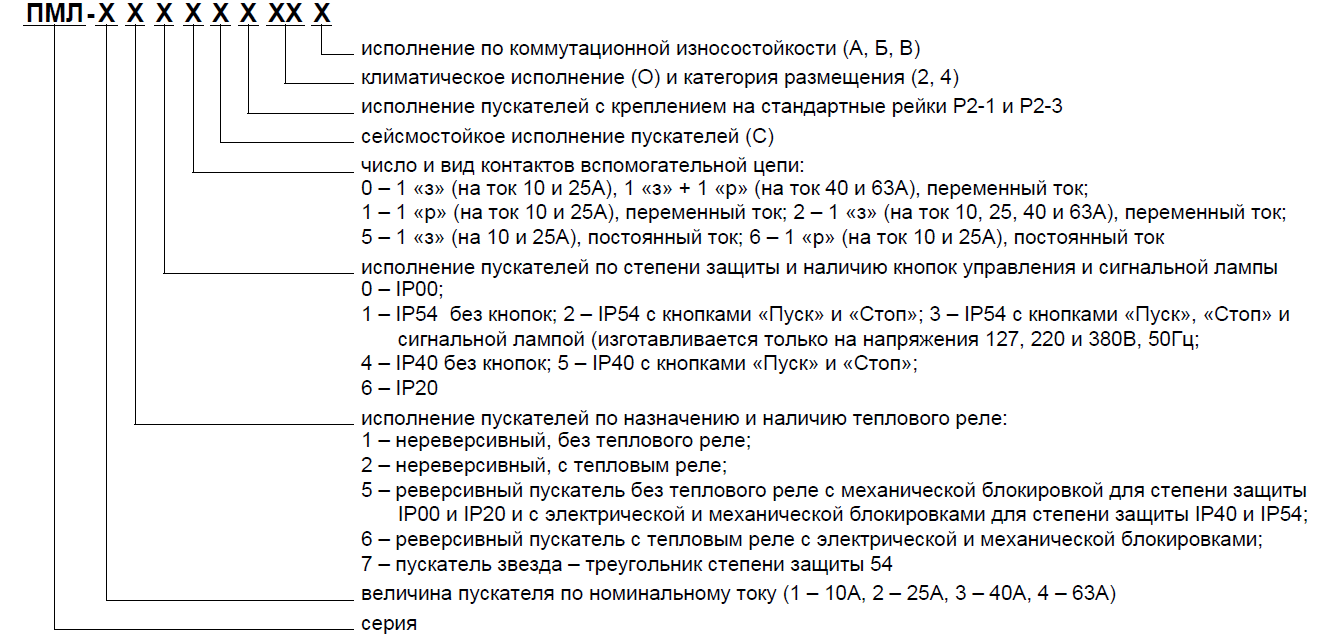

При подборе контакторов КМИ обращайте внимание на структуру условного обозначения
Основные технические характеристики
Технические характеристики силовой цепи
Технические характеристики цепи управления
Присоединение силовой цепи
Присоединение цепи управления
| Параметры | Значения |
| Гибкий кабель, мм2 | 1—4 |
| Жесткий кабель, мм2 | 1—4 |
| Крутящий момент при затягивании, Нм | 1,2 |
Технические характеристики встроенных дополнительных контактов
| Параметры | Значения | |
| Номинальное напряжение Uе , В | перем. тока | до 660 |
| пост. тока | ||
| Номинальное напряжение изоляции Ui , В | 660 | |
| Ток термической стойкости (t°≤40°) Ith , А | 10 | |
| Минимальная включающая способность | Umin , В | 24 |
| Imin , мА | 10 | |
| Защита от сверхтоков — предохранитель gG, А | 10 | |
| Максимальная кратковременная нагрузка (t ≤1 с), А | 100 | |
| Сопротивление изоляции, не менее, МОм | 10 |
Контакторы серии КМИ могут применяться для создания типовых электрических схем.
Электрическая схема реверсирования
Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.
Электрическая схема «звезда — треугольник»
Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник». Пуск «звезда — треугольник» может быть использован для двигателей, пускающихся без нагрузки, или с пониженным моментом нагрузки (не более 50% от номинального момента). При этом пусковой ток при соединении в «звезду» составит 1,8–2,6 А от номинального тока. Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.
Особенности конструкции и монтажа
Присоединительные зажимы обеспечивают надежное фиксирование проводников: – для габаритов 1 и 2 – с закаленными тарельчатыми шайбами; – для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Существуют два способа монтажа контакторов:
- Быстрая установка на DIN,рейку:
КМИ от 9 до 32 А (габариты 1 и 2) – 35 мм; КМИ от 40 до 95 А (габариты 3 и 4) – 35 и 75 мм.
- Монтаж при помощи винтов.
Контакторы серии КМИ 3,го и 4,го габарита позволяют осуществлять крепление на 75 мм DIN рейку.
Контакторы серии КМИ 3,го и 4,го габарита снабжены отверстием для заземляющего болта.
Габаритные размеры
| Типоисполнение | Размер, мм | ||
| В | С | D | |
| КМИ 10910. КМИ 10911 | 74 | 79 | 45 |
| КМИ 11210, КМИ 11211 | 74 | 81 | 45 |
| КМИ 11810, КМИ 11811 | 74 | 81 | 45 |
| КМИ 22510, КМИ 22511 | 74 | 93 | 55 |
Размеры
КМИ 23210, КМИ 23211
КМИ 34010, МИ 34011, КМИ 35012, КМИ 46512
Установочные размеры
Габаритные и установочные размеры контакторов КМИ при монтаже на 35 мм DIN рейку
| Типоисполнение | Размер, мм | ||
| С | B | D | |
| КМИ 10910, КМИ 10911 | 82 | 74 | 45 |
| КМИ 11210, КМИ 11211 | 82 | 74 | 45 |
| КМИ 11810, КМИ 11811 | 87 | 74 | 45 |
| КМИ 22510, КМИ 22511 | 95 | 74 | 55 |
| КМИ 23210, КМИ 23211 | 100 | 83 | 55 |
Габаритные и установочные размеры контакторов КМИ при установке на монтажную панель или монтажный профиль
| Типоисполнение | Размер, мм | |
| С | G | |
| КМИ 10910, КМИ 10911 | 80 | 35 |
| КМИ 11210, КМИ 11211 | 80 | 35 |
| КМИ 11810, КМИ 11811 | 85 | 35 |
| КМИ 22510, КМИ 22511 | 93 | 93 |
| КМИ 23210, КМИ 23211 | 98 | 98 |
Евгений Новиков
Статья помогла вам?
Дайте нам об этом знать — поставьте оценку
Основные поломки контакторов и магнитных пускателей, и их причины
Выход из строя управляющей катушки
Причины:
- было подано напряжение, от электрической сети, не соответствующее рекомендациям. То есть, была установлена катушка под напряжение 220 вольт, а напряжение подсоединяемой сети, составляло 380 вольт;
- подача тока на катушку, у контактов которой, образовалась перемычка. Итог — короткое замыкание и сгоревшие контакты катушки;
- межвитковое замыкание, вследствие естественного старения изоляции на медной обмотке катушки;
- превышенные рабочие температуры.
Сгорание главных контактов
Причины:
- неправильный расчёт параметров нагрузки на пускатель.
- подключение устройства, с двумя силовыми и одним дополнительным контактом, к трёхфазной нагрузке. Дополнительный контакт не рассчитан на номинальную силу тока выше 10 А, вследствие чего, происходит сгорание более слабого звена;
- низкое напряжение на катушке, вследствие чего, возникает недостаток мощности вырабатываемой силы, необходимой для сцепления главных контактов. Причина такого недостатка, кроется в разной жесткости возвратных пружин, когда возникает дребезг и уменьшается постоянство и площадь сцепления контактов.
- в процессе длительного срока работы, по причине воздействия, создаваемого вибрацией, ослабевает крепление проводников с контактными выводами. Уменьшение площади смыкания контактов, влечет за собой местный перегрев, что выводит контакты из строя.
Проверка работоспособности магнитного пускателя и его ремонт
Управление устройством осуществляется подачей питания на управляющие (дополнительные, либо блокирующие контакты). Если рабочая группа замкнутая, то контакты прозваниваются с помощью мультиметра. Затем провоцируется короткое замыкание для проверки реле защиты.
Любое соединительное устройство состоит из элементов, схожих по конструкции. Поэтому ремонт магнитного пускателя осуществляется по общему принципу: искать неисправный узел, ремонтировать или заменять.
Механические части (мост, прижим или возвратная пружина) можно менять, контакты можно чистить. Катушка управления перематывается, либо сгоревшая катушка восстанавливается пайкой.
Технические характеристики на самом контакторе
Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP – horsepower). Зависит данная мощность от питающего напряжения.
В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.
Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.
надпись CB – Circuit Breaker относится к автоматам
Fuse – к предохранителям
Обязательно прописывается максимальное рабочее напряжение (а.с. max).
Cont. current – это длительный номинальный ток при категории нагрузки АС1.
Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.
AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.

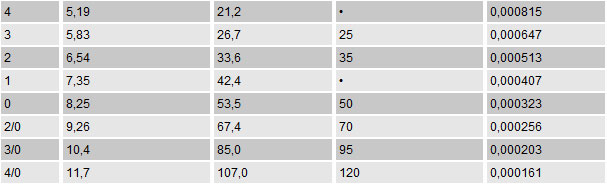

Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.
Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.
Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).
Lb-in расшифровывается как фунт на квадратный дюйм.
Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.
Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.
Ui=690V – номинальное напряжение изоляции изделия.
IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.
Uimp=6kV – допустимое импульсное перенапряжение.
В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.
Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.
Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.
А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.
Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору
При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные
Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.
JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.
Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.
Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.
Характеристики и виды пускателей по характеристикам
Прежде чем выбрать контактор, вы должны определить нагрузку и сделать выбор, прежде всего, исходя из воздействия нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торговых организаций, а здесь мы приведем и оценим наиболее важные из них. Основные параметры (ток, мощность нагрузки) обычно указываются на корпусе стартера.
Величина (условный габарит) пускателя (контактора)
Важнейший параметр, номинал, условно характеризует мощность и габариты стартера. Существуют такие размеры стартеров:
- нулевое значение — для максимального тока до 6 А (через каждый рабочий контакт)
- первый — на максимальный ток до 9 — 18 А (в зависимости от конструкции контактов)
- стартовые 2 типоразмера — до 25 — 32 А
- стартовые 3 типоразмера — до 40 — 50 А
- стартовые 4 типоразмера — до 65 — 95 А
- стартовые 5 типоразмеров — до 100 — 160 А
- шестое значение — от 160 А и выше
Это означает, что ток по категории применения АС-3 (для индуктивной нагрузки), по категории АС-1 (резистивная или малоиндуктивная нагрузка — например ТЭНы) максимальный ток для одного и того же пускателя будет один и в полтора-два раза выше. Размер пускателя определяет, какой ток он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).
- 1 — до 2,2 — 7,5 кВт
- 2 — до 11 — 15 кВт
- 3 — до 18 — 22 кВт
- 4 — до 30 — 45 кВт
Сразу нужно сказать, что эта мощность действительно максимальная, действительно нужно смотреть текущее значение конкретного пускателя (обычно это вторая и третья цифры названия). Начальное значение указывается в названии с первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) сильно снижается, поэтому пускатель необходимо выбирать с запасом по мощности.
Количество контактов (полюсов)
В основном контакторы выпускаются с тремя рабочими контактами (для переключения) и одним дополнительным. Дополнительный или блокировочный контакт требуется для блокировки или «самозапитки», чтобы заблокировать контактор во включенном состоянии при использовании стандартной схемы переключателя. Вспомогательные контакты бывают нормально разомкнутыми (чаще всего используются) и нормально замкнутыми.
Для увеличения количества дополнительных контактов используются контактные насадки, применение которых значительно расширяет спектр схемотехнических решений. В СССР такие дополнительные приставки назывались ИПК, сейчас в продаже есть и другие модели, но суть та же.
Дополнительная контактная приставка PKI и т д.
Максимальный ток вспомогательных контактов обычно равен (в пускателях первого и второго номинала) или меньше максимального тока главных контактов. Также есть несколько контактов (префиксов) для выдержки времени ПВЛ, где контакты выключаются или включаются по истечении времени задержки. Подробнее читайте в статье о пневматических реле задержки времени.
Напряжение электромагнитной катушки контакторов
Электромагнитные катушки контакторов обычно выпускаются на следующие напряжения: 24, 36, 110, 230, 380 вольт. В больших стартёрах используются катушки большей мощности. Катушки также продаются отдельно и могут быть легко заменены в контакторе, если требуется другое напряжение.
Катушки контактора
Как правило, при наличии нейтрального проводника целесообразно использовать катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) — катушки на 380 В.
Контакторы (пускатели) электромагнитные
Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…
Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.
Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.
Пускатель ПМЛ: обозначение и характеристики
Магнитные пускатели (ПМЛ, ПМА, ПМЕ и т.д.) предназначены для запуска, реверсирования и остановки асинхронных электродвигателей. В том случае, если данный аппарат оснащен тепловым реле, это позволяет защитить электропривод от влияния перегрузки. Помимо этого, различают нереверсивные и реверсивные, замыкающие и размыкающие, открытые и закрытые пускатели.
Пускатель магнитный ПМЛ наиболее часто применяется для удаленного управления двигателями постоянного и переменного тока. Стационарные установки требуют непосредственного подключения к электрической сети. В роли подобных установок используются асинхронные двигатели переменного напряжения с короткозамкнутым ротором.
Установка тепловых реле, имеющих три полюса, на пускатель ПМЛ позволяет защитить управляющие цепи и двигатели от возможных коротких замыканий и перегрузок, которые влекут за собой недопустимые по продолжительности и величине токи. Перегрузка может произойти при различных условиях, например, при изменении схем включения обмоток, обрыве или выпадении одной из фаз трехфазной системы. Данное устройство предназначено для работы в различных системах управления при помощи микропроцессоров, что позволит шунтировать управляющие катушки устройством для подавления помех.
Кроме того, установленный на электропривод пускатель ПМЛ может обладать дополнительными функциями, такими как реверсирование защищаемого двигателя.
Пускатель ПМЛ имеет достаточно простую систему обозначений, включающую в себя буквенно-цифровой шифр. Буквенное обозначение ПМЛ отражает условное обозначение серии. Первая цифра включает в себя обозначение величины пускателя, которая напрямую зависит от номинального тока. Данный параметр может принимать значение от 1 до 6 при токе 10-160 А. Вторая цифра указывает наличие и назначение теплового реле. Третья цифра показывает степень защиты от климатических воздействий. Она может выражаться цифрами от 0 до 6.
Далее следуют обозначения категории помещений, в котором будет установлено данное оборудование. Последней в обозначении стоит буква, указывающая на качества износостойкости. Может быть представлена в виде букв «А», «Б» или «В», это напрямую зависит от количества срабатываний, которым подвержен пускатель ПМЛ.
Кроме пускателя данного типа, для защиты электрических цепей могут использоваться и другие магнитные пускатели, например, ПМА, ПМЕ, КМИ, КМЭ и прочие. Они имеют различия по способу подключения — на статор или на ротор двигателя. Пускатель типа КМЭ отличается от остальных тем, что представляет собой комплектную систему, предназначенную для защиты цепей и управления двигателем, подключаемым на напряжение величиной до 400 В.
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.
Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.
Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
