Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действия

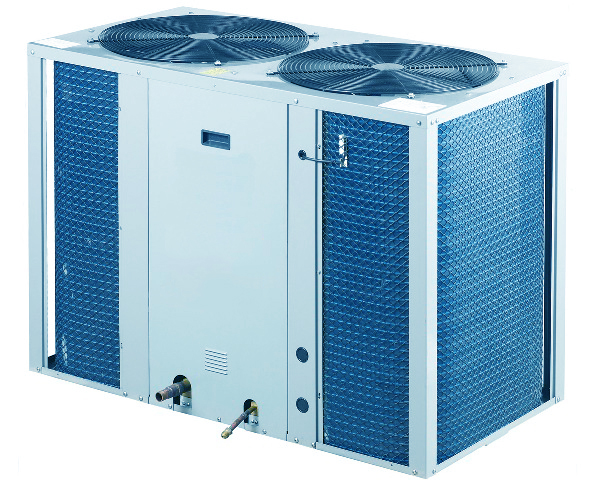

Составляющие компрессорно-конденсаторного блока

ККБ — моноблок с компактно размещенными в нем узлами. Применяют их в тандеме с устройствами приточной вентиляции, со сплит-системами любого типа, оснащенными внутренними блоками или системами прямого охлаждения. Они могут заменить чиллер, когда установка последнего невозможна из-за большой нагрузки на кровлю.

Основными элементами этой значимой части системы вентиляции являются:

• компрессор;
• двигатель;
• вентилятор центробежный или осевой;
• теплообменник, выполняющий функцию конденсатора;
• система электропитания;
• система управления.

Дополнительно ККБ комплектуют соединителями, усиливающими его работоспособность и состоящими из дросселя, специального фильтра, клапана соленоида, смотрового стекла. Современные модели ККБ работают на озонобезопасных хладагентах. В них может циркулировать высокоэкологичный фреон R-22, R-407C, R-410a. Подходят они как к любым вентиляционным установкам, так и к канальным охладителям.

Компрессоно-конденсатоный блок монтируют как внутри, так и снаружи. Обычно производители оснащают агрегат защитой от перепадов напряжения и давления

Внутренние элементы ККБ изолируют и заземляют, чтобы избежать травмирования электрическим током. Производители покрывают поверхности всех узлов прибора антикоррозионным покрытием. Это позволяет эксплуатировать его во влажных условиях.

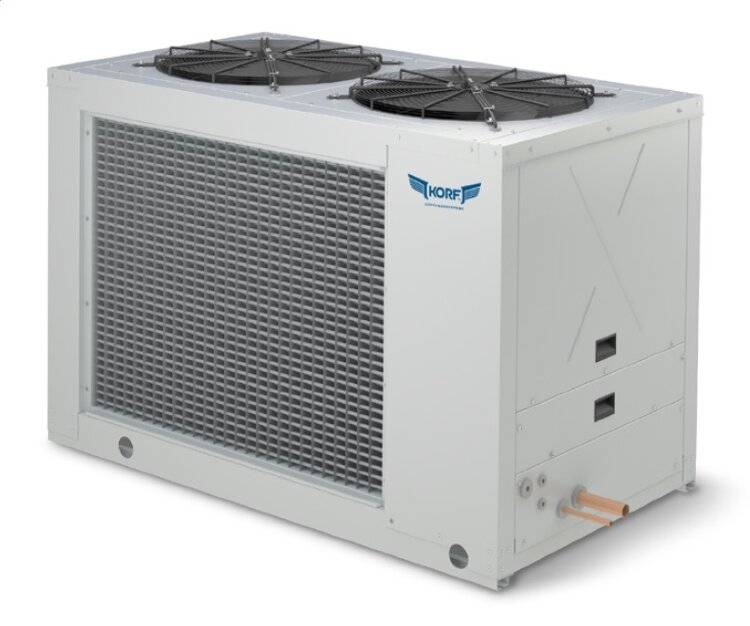

Плюсы компрессорно-конденсаторного блока

Если сравнить ККБ с чиллером, то можно отметить явные преимущества первого:

1. Выработка одного кВт холода обходится дешевле, т.к. здесь нет промежуточного хладоносителя.
2. Удобная регулировка. Каждый ККБ подключают к одной приточной установке, поэтому управление осуществляют посредством стандартных контроллеров.
3. Простой монтаж. Никаких дополнительных вентиляторов, воздуховодов и других элементов не нужно. Потребуется только монтаж теплообменника испарителя.

ККБ может быть составляющей большой вентиляционной системы и отдельным блоком, встроенным в аппарат. Бывают они стационарными напольными и настенными навесными. Стационарные блоки размещают возле строений и на крыше.

Включение ККБ в систему кондиционирования является самым дешевым и доступным решением

Компрессор ККБ в современном исполнении оснащают защитой от неустойчивой работы электросети, влияния влаги, механических повреждений, критически высоких и низких температур. Все это нарушает функционирование агрегата. Корпус, в который заключен блок, изготавливают из оцинкованной стали, потому он не коррозирует.

Чтобы быстрее происходило охлаждение устройства, производители часто дополняют теплообменник, конденсатор, магистрали вставками из алюминия. Защищен от вредных воздействий и теплообменник — на его поверхность наносят специальный антикоррозийный сплав. Для возможности осуществления контроля за давлением внутри ККБ, все элементы, контактирующие с хладоносителем, оснащают ревизионными ниппелями.

Несмотря на такие преимущества, нередко бывает, что после монтажа ККБ быстро выходит со строя или вообще не включается в работу. Специалисты указывают на одну причину. Это неграмотный подбор компрессорно-компенсаторного блока и испарителя.

Обвязка — компрессор

Монтажная обвязка компрессора и вспомогательного оборудования не всегда соответствует оптимальной.

Обвязку компрессоров рекомендуется составлять из небольших заготовок ( см. гл.

Для обвязки компрессоров рекомендуются стали 0X13, 1X13 и 2X13, скорость коррозии которых в условиях работы компрессоров составляет 0 1 — 0 2 мм / год.

Конфигурация обвязки компрессоров должна быть такой, чтобы свести вибрацию трубопроводов к минимуму.

При обвязке компрессоров приходится гнуть трубы высокого давления из легированных металлов. Отводы из легированных труб не поставляют в централизованном порядке — их изготовляют на месте в процессе монтажа. Размеры гнутых участков снимают на месте с помощью шаблонов из проволоки диаметром 2 — 3 мм. Трубы изгибают с помощью различных приспособлений и механизмов: толстостенные трубы диаметром до 15 мм — ручными трубогибами, трубы диаметром до 127 мм — холодным способом на переносных трубогибочных станках с электрическим приводом, трубы диаметром до 159 мм и толщиной стенки до 10 мм — на стационарных трубогибах, трубы до 377 мм — горячим способом с набивкой труб сухим песком и подогревом токами высокой частоты, в печи или горне с помощью специальных упоров, забетонированных в земле. После горячей гибки всех труб и холодной гибки труб диаметром более 89 мм проводят нормализацию гнутых участков.

При обвязке компрессора нагнетательными трубопроводами надо помнить, что трубы должны обязательно иметь уклон, равный 0 003, направленный к маслоотделителю или сепаратору.

На рис. 141 показана обвязка компрессоров 10ГК для протравливания полости охлаждения от накипи раствором соляной кислоты. Протравливание ведут при непрерывной циркуляции раствора и подогрев его до 40 С. Расход соляной кислоты зависит от объема системы циркуляции и толщины накипи в зарубашечном пространстве.

Положение газовых кранов на обвязке компрессора до приема нагрузки следующее: краны на приемном и выкидном трубопроводах закрыты. Кран на перемычке между приемным и выкидным трубопроводами открыт. При приеме нагрузки сначала плавно открыть краны на приемном и выкидном трубопроводах, а затем плавно перекрыть кран на перемычке.

После установки клапанов и сборки сальников приступают к обвязке компрессора трубопроводами. После каждого капитального ремонта компрессор обкатывают.

После установки клапанов и сборки сальников приступают к обвязке компрессора трубопроводами. После каждого капитального ремонта компрессор обкатывают.

После установки клапанов и сборки сальников приступают к обвязке компрессора трубопроводами. После каждого капитального ремонта компрессор обкатывают, наблюдая за исправностью работы всех узлов.

Самыми ответственными участками укладки газопровода являются приемная и выкидная обвязки компрессоров . Поршневые компрессоры создают неравномерность засасывания и выкида газа. Частота вибрации пропорциональна числу цилиндров компрессора и числу оборотов машины.

Наиболее рациональным и в то же время нетрудоемким методом сглаживания газового потока является установка диафрагм в межступенчатой обвязке компрессора .

Источник

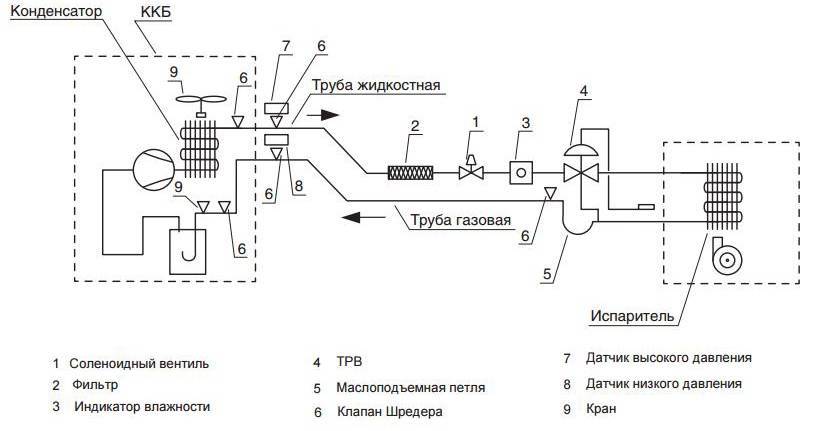

Схема приточной системы с ККБ

ККБ подразделяются по типу охлаждения конденсатора:

• Воздушное.
• Водяное.

Перед тем, как выбрать ККБ следует точно понимать, что большее количество теплоты отводится в атмосферу в процессе работы. Именно это обстоятельство выявляет целесообразность выбора ККБ для конкретного места под монтаж:

• Монтаж ККБ на улице.
• Монтаж ККБ в помещении с принудительной системой вентиляции.

Наиболее частое расположение – внешнее. Для использования в качестве охладительного оборудования совместно к ККБ применяются вентиляторы. С их помощью воздушным потоком производится отвод тепла, которое выделяется при конденсации хладагента (фреона).

Вентиляторы, которые входят в состав ККБ, также имеют разную конструкцию, что в итоге влияет на производительность всей системы в целом. Самыми распространенными моделями являются те, которые будут охарактеризованы далее.

Осевые вентиляторы

Для охлаждения ККБ требуется большое количество воздуха. Именно поэтому блок с ККБ монтируется снаружи помещения:

• На фасадной стене здания.
• На крыше.

Малогабаритные блоки можно установить на балконе. Фреон циркулирует по медной полой магистрали.

Осевые вентиляторы отличаются исключительно простым монтажом и приемлемой стоимостью. Но при этом изделие ограничено по мощностным показателям.

Центробежные вентиляторы

Если в ККБ применяется центробежный вентилятор, то все устройство может быть смонтировано внутри помещения. Это потребует обеспечения места под монтаж, а лучше выделение целого помещения, типа чердака, подвала или иного техпомещения. Воздухом для охлаждения служит тот объем, которым заполнено помещение под монтаж ККБ. А охлаждающий воздух подается по специальным воздуховодам.

Важно! Центробежные вентиляторы дешевле осевых, но при этом имеют более сложную конструкцию и небольшую производительность.

Монтаж ККБ

Конденсационные блоки могут быть установлены вертикально или горизонтально, то есть с вертикальной или горизонтальной вытяжкой воздуха. Блоки малой производительности обычно устанавливаются горизонтально на кронштейнах, аналогично наружным сплит-системам. Блоки большей мощности устанавливаются вертикально — на опорной раме или фундаменте.

• ККБ малой мощности устанавливаются на настенных кронштейнах
• Мощные ККБ при установке на земле монтируются на фундаменте – сплошном или в виде опор под ножки агрегата
• На твёрдой кровле лёгкие ККБ устанавливаются непосредственно на саму кровлю
• На мягкой кровле или в случае установки тяжёлых ККБ на кровле предусматривается специальная разгрузочная рама.

При установке кондиционеров следует использовать виброизоляторы (при установке агрегатов малой производительности можно использовать амортизаторы из жесткой резины). Эти требования обусловлены тем, что AHU содержит компрессор и вентилятор. Оба устройства имеют вращающиеся части и генерируют вибрации. Для предотвращения передачи этих вибраций на монтажные поверхности (кронштейн, раму или фундамент) необходимо использовать гасители вибраций.

После установки агрегата на раму или фундамент выполняются трубопроводные и электрические соединения. Затем контур хладагента сжимается, откачивается и заполняется хладагентом.

Обратитесь в компанию Dantex для расчета, выбора, проектирования, установки и монтажа компрессорно-конденсаторных агрегатов. Наши специалисты имеют большой опыт работы с RAC и готовы предложить выгодные условия поставки компрессорно-конденсаторных агрегатов Dantex.

Есть вопрос? Задайте его специалисту!

• Имя E-mail Тема вопроса
• Вопрос Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных и принимаю условия «Согласия на обработку персональных данных Пользователей»

Технические характеристики

Нынешние модели компрессорно-конденсатного блока применяется в большинстве устройств для контроля климата в помещении, это могут быть большие производственные охладители, стандартные кондиционеры дома.

Компрессорно-конденсатные блоки могут быть самостоятельным охлаждающим устройством, но чаще всего они являться частью одной системы кондиционирования в помещениях. Сейчас чаще всего в обиходе вы можете встретить специальные устройства, а улицу.

Кондиционеры бывают:

• Настенными или навесными
• Или полового стационарного типа

Блоки, что отходят от кондиционера на внешнюю сторону можно прикрепить не только к фасадной стене, но даже на крышу, это не будет проблемой.

Но, для того чтобы закрепить понадобиться специализированные рама. Их основа крепко соединяется с горизонтальной стеной, легко удерживает блок.

А ещё вы сможете найти такие, что вам удастся закрепить террасах. Если вам нужен именно такой, то используйте ККБ, что избавляется от воздуха вертикально.

Знайте. Самые распространенные марки фреонов, что используются в кондиционировании это-R22, R407. Мощность такого компрессора будет составлять 45кВт за 1 час эксплуатации. Но знайте, это слишком мощно, ведь если вы покупаете в дом такую технику, то её мощность зачастую не превышает 8 кВт.

Сейчас климатические системы служат на много дольше, чем те первые изобретения в 20, 70-хх годах, прогресс пошел вперед, теперь такая техника может служить годами, а то десятилетиями при надлежащей эксплуатации.

Если вам нужно чтобы так было, знайте от чего защищен ваш компрессор:

• он устойчив к перепадам напряжения в сети
• ему не грозят механические неполадки
• не боится осадков, влаги из воздуха
• Слишком высокой или низкой температуры воздуха, при ней кондиционер может начать работать неисправно, или в общем прекратить свою работу навсегда.

Что нужно знать о выносных конденсаторных блоках

Учитывая правила, по которым происходит применение и принцип работы выносных конденсаторных блоков можно подобрать нужный агрегат. Для этого нужно знать о таких параметрах:

1. Температурный режим кипения в испарителе;
2. Показатель температуры конденсации;
3. Вид хладагента;
4. Сколько контуров имеется в наличии;
5. Нагрузка на блок.

Чтобы специалисты, поставляющей технику, компании смогли подобрать для вас оптимальный вариант, который будет по максимуму отвечать вашей потребности, нужно эти показатели им сказать.

Устанавливать выносные конденсаторные блоки обязаны только фирмы, имеющие работников со специальными знаниями и навыками. Этот персонал проходит соответствующего рода учение и по окончанию его получают сертификаты, разрешающие производить монтаж такого вида конструкций.

Подключение конденсаторов проводится с использованием специального оборудования и инструментария. Если выносной механизм имеет большую мощность, может понадобиться дополнительная или полная заправка фреоном.

Таким образом, мы разобрались в том, как происходит применение и принцип работы выносных конденсаторных блоков. Используя данное оборудование, вы обеспечиваете себе и окружающим комфорт и удобство.

Монтаж ККБ

Перед началом установки компрессора и конденсатора тщательно подбирается место для его размещения, которое должно соответствовать всем условиям содержания такого оборудования

Это важно при монтаже системы в замкнутом помещении — здесь должна быть довольно большая площадь, чтобы обеспечить постоянный приток свежего воздуха

Для установок на открытом воздухе различают несколько типов монтажа:

• На земле (с подготовкой фундамента и рамы).
• На стене (на кронштейнах).
• На крыше здания (с использованием площадок и рам).

А также необходимо точно рассчитать расположение и длину труб для поступления хладагента, а также отведения конденсата и талых вод. Фреоновые трубы чаще всего изготавливаются из меди. Для их установки необходимо рассчитать максимальную длину трубопровода и количества его изгибов, так как от этих факторов зависит эффективность работы оборудования.

Схема обвязки ККБ

При этом особенно важно подобрать наиболее подходящие детали обвязки, чтобы создать максимально герметичное соединение

Эксплуатация ККБ

Инструкция по применению ККБ имеет ряд требований к эксплуатации и подбору необходимой модели прибора:

• Для обеспечения бесперебойной работы в течение установленного срока эксплуатации ККБ раз в год должен проходить профилактический осмотр и ремонт с участием специалистов сервисного центра.
• Расчёт установки должен быть произведён в соответствии с условиями её размещения.
• Оборудование подключается к электросети, рассчитанной на потребляемую им мощность.

Отдельный раздел требований включает и рекомендации по обеспечению безопасного использования ККБ:

• Должен быть организован свободный доступ воздуха.
• Устройства такого типа не устанавливаются в местах с повышенной влажностью.
• Блок не должен быть размещён в пожаро- и взрывоопасных зонах.
• Прибор должен иметь заземление и быть смонтирован с соблюдением правил электробезопасности.

Более подробную информацию о технике эксплуатации охладительного блока следует посмотреть в инструкции по применению конкретного образца прибора. При грамотном и ответственном подходе к организации условий для работы ККБ, эта установка прослужит долгое время и не потребует больших затрат на ремонт и обслуживание.

Источник

ККБ для приточной установки

ККБ или компрессорно-@@2@@ блок – незаменимая часть любого кондиционера. По сути ККБ – это источник холода, который образуется при переходе хладагента (фреона) из одного агрегатного состояния в другое. В данной статье мы подробно разъясним все нюансы и вопросы, которые сопутствуют эксплуатации и обслуживанию ККБ кондиционеров. По своему существу, ККБ представляет источник холода, с помощью которого происходит переход холодильного агента (чаще всего фреона) в состояние насыщения (процесс конденсации) для его последующего испарения в теплообменнике приточной установки или центрального кондиционера.

Что такое компрессорно-конденсаторные блоки?

Часть бытового кондиционера, которая размещается на внешней стороне зданий, как раз и есть компрессорно-конденсаторный блок. В его задачу входит прием газообразного фреона, охлаждение и повышение давления, результатом чего становится его конденсация со значительным выделением тепла. Подготовленная таким образом жидкость впоследствии поступает в испаритель, где переходит в газообразное состояние с активным поглощением тепловой энергии.

Устройство и принцип работы ККБ

ККБ представляет собой ту часть системы, в которой происходит конденсация хладагента, который поступает в виде газа, а выходит в жидком состоянии, подготовленным к прохождению цикла испарения. Конденсация происходит из-за повышения давления, которое обеспечивает компрессор. В конденсационной камере возникает высокая температура, поэтому используется воздушное (реже — водяное) охлаждение при помощи осевых или центробежных вентиляторов.

В состав узлов ККБ входят:

• компрессор

• электродвигатель

• вентилятор (один или несколько)

• конденсационная камера или теплообменник

• аппаратура управления и электропитания

Большинство блоков имеют одинаковое устройство, отличаясь только конструкцией и спецификой теплоотведения. Преобладает воздушное охлаждение, не требующее подключения к коммуникациям и наиболее простое в использовании. Установки с водяным охлаждением, как правило, используются там, где нет возможности подачи необходимого количества воздуха (в составе технологического оборудования).

Область применения

Компрессорно-конденсаторные блоки применяются очень широко. Они отличаются способностью выполнять различные задачи:

• витрины, охлаждаемые прилавки в продовольственных магазинах

• склады

• предприятия общепита

• технологическое оборудование (в составе автоматизированных линий)

Такие широкие возможности ККБ объясняются тем, что он выполняет наиболее сложную часть процесса. Для охлаждения достаточно подать жидкий хладагент в теплообменник, где произойдет испарение и отбор тепловой энергии. Эта стадия происходит естественным путем, необходимо организовать циркуляцию и повторное поступление в конденсатор. Установка не издает сильного шума, достаточно компактна, может располагаться как внутри, так и снаружи здания.

ККБ для приточной установки

Использование ККБ в приточных вентиляционных системах позволяет решить массу вопросов по обеспечению заданного микроклимата

Это важно в жаркое время года, позволяет поддерживать температуру в ледовых дворцах, холодных складах и прочих помещениях с необходимостью соблюдения температурного режима

Если используется моноблочная приточная установка, то для подключения ККБ не потребуется никаких дополнительных узлов — испаритель и прочие детали уже имеются в составе моноблока. Для установок другого типа потребуется врезка в систему испарителя со всеми сопутствующими узлами.

Преимущества

Компрессорно-конденсаторные блоки обладают массой положительных качеств. Они значительно превосходят альтернативные установки — чиллерные охладители — по ряду параметров:

• стоимость киловатта холода значительно ниже, чем у других устройств, поскольку в конструкции отсутствуют промежуточные носители (вода, антифриз), что избавляет работу системы от потерь при передаче энергии

• поскольку один блок работает в связке с одной линией, возможности настройки и регулирования режима работы системы повышаются

• монтаж в существующую

  вентиляционную систему

  упрощается, поскольку не требуется сложной реконструкции. В разрыв трубопроводов надо врезать теплообменник, что намного проще, чем

  монтаж вентиляторов

  ,

  воздуховодов

  и прочих элементов

Специалисты также отмечают ремонтопригодность и удобство обслуживания ККБ, что также выгодно отличает их от альтернативных конструкций.

Виды

Разновидностей ККБ относительно мало. Имеется большое количество моделей, обладающих разной мощностью и прочими специфическими характеристиками, но в конструкционном отношении они мало отличаются друг от друга. Наиболее существенной разницей можно назвать тип охлаждения:

• воздушное

• водяное

Воздушное охлаждение является преобладающим типом. Оно реализуется с помощью осевых или, реже, центробежных вентиляторов. Как правило, модели с осевыми вентиляторами размещают снаружи зданий, а с центробежными — внутри.

Водяное охлаждение позволяет уменьшить габариты установки, но требует совершенно иного конструкционного решения. Подобные типы ККБ могут монтироваться в технологических линиях, в цехах со сложными условиями вентиляции или температурными отклонениями. Как правило, установки с водяным охлаждением не встречаются в бытовых вентиляционных системах.

Плюсы использования нынешних ККБ следующие

• Чаще всего корпуса делают из металлов, что не поддаётся ржавлению, коррозиям, другим процессам старения металла. Таким материалом может быть например оцинкованная сталь.
• У компрессора присутствует два вида присоединения к мотору-однофазное подключение, трёхфазное.
• Магистрали из меди и теплообменники, сами конденсаторы непосредственно, часто оснащают вставками из алюминия, это помогает ускорить работу охлаждения металла.

Ещё теплообменник защищен от окружающей среды и её влияния. Таким образом, когда его изготавливают сверху компрессора, покрывают сплавами которые препятствуют коррозиям.

Ревизионными ниппельными защищены все элементы как патрубок другие, что подключены к теплообменнику и соприкасаться с фреоном.

Они служат для контроля давления внутри системы компрессорно-конденсатного блока.

Надеемся вам была интересна и полезна наша статься и она поможет вам при выборе ККБ. Прочитайте все наши рекомендации и вы готовы к покупке. Прочитайте следующие и вы уже знаете как использовать.

Надеемся ваш кондиционер будет служить вам долго без поломок и нюансов.

Основная схема узла обвязки фанкойла

Узел обвязки фанкойла включает в себя прямую и обратную магистрали. Трехходовые клапаны также вошли в данную цепочку. Помимо этого, цепь содержит так называемые штуцерные соединения, запорные вентили, байпасный /соединительный участки и фильтр жидкости (грязевик).

В качестве отличного дополнения в смесительных узлах используются так называемые измерительные приборы. Они контролируют уровень давления теплоносителя и текущую температуру воды.

Обвязка располагается слева или справа от самого фанкойла . Ее элементы устанавливаются по вертикальной или горизонтальной линии (оптимальный вариант подбирается в процессе монтажа). Применение самих трехходовых клапанов в подобных конструкциях позволяет уменьшить риск возникновения аварийных ситуаций во время резкого отключения электроэнергии. Теплоноситель прекращает свою работу после того, как привод проводит возвращение клапана в стандартное положение.

Регулирующие клапаны помогают эксплуатировать системы вентиляции и кондиционирования наиболее продуктивным образом, а также экономить уровень потребления энергии на подготовку теплоносителя и его циркуляцию. Данные устройства продлевают срок службы всей системы, снижая тем самым ненужные материальные затраты на ремонт и обслуживание крупных элементов.

Источник

Проблема вторая – заниженный испаритель

Мы не можем рассматривать выбор RAC и выбор испарителя отдельно, так как эти два элемента системы охлаждения должны работать вместе. Давайте подробнее рассмотрим выбор испарителя. При выборе вентиляционной установки задаются конкретные параметры работы испарителя. В нашем случае температура приточного воздуха составляет +28 °C, влажность — 45 %, а температура вытяжного воздуха — +13 °C. Поэтому испаритель подбирается под эти параметры. Но что произойдет, если температура приточного воздуха в испарителе будет не +28 °C, а, например, +25 °C? Ответ довольно прост, если посмотреть на формулу теплопередачи для всех поверхностей: Q = kF ( t_в— t_ф).

Здесь k и F — коэффициент теплопередачи и площадь теплообмена соответственно (они не меняются — они постоянны), t_ф— это температура кипения скважины (также не меняется, так как при нормальной работе поддерживается постоянной на уровне +5 °C), а t_в— это средняя температура воздуха — она понижается на 3 °C. Следовательно, количество передаваемого тепла также будет меньше по отношению к разнице температур. Однако кондиционер этого не «замечает» и продолжает работать на 100% своей мощности. Жидкий хладагент вернется на всасывание компрессора и вызовет проблемы, описанные выше. Это означает, что расчетная температура воздуха на входе испарителя является минимальной рабочей температурой кондиционера.

Здесь можно возразить: «А как же работа сплит-систем «вкл/выкл»? » Расчетная комнатная температура для «сплитов» составляет +27 °C, но в действительности они могут работать и при +18 °C. Дело в том, что в сплит-системах площадь испарителя выбирается с большим запасом (не менее 30%), чтобы компенсировать снижение теплоотдачи при понижении температуры в помещении или уменьшении скорости вращения вентилятора внутреннего блока.

Наконец, третья проблема — это выбор вентиляционной установки «с запасом».

Принцип действия

Чтобы понять, как функционируют эти устройства, нужно вспомнить, что все вещества могут поглощать тепло в процессе испарения. В процессах конденсации тепло, наоборот, выделяется. На этом построены физические процессы любой климатической и холодильной техники.

Принцип действия основывается на изменениях агрегатных состояний, в данном случае фреона, в зависимости от того, какая температура и давление в системе.

Климатическая техника не делает холод. Теплый воздух переносится из помещения на открытый воздух. Для того чтобы воздух в помещении остывал, нужно отводить теплый воздух, который получается в процессе. Тепло является энергией, а она, как известно, никогда и никуда не исчезает.

Как и в холодильной технике, в кондиционировании в качестве хладагента применяют фреон. Когда он испаряется, то он забирает тепло. Можно провести простой опыт. Если протереть руку спиртом, то затем можно ощутить холод. Спирт при испарении забирает тепло. Так и здесь.

Когда вещества превращаются из газа в жидкость, тогда они отдают тепло. К примеру, в бане, при движении можно ощутить тепло от пара, который конденсируется.

Если ККБ работает в режимах охлаждения, фреон испаряется в теплообменнике, а затем конденсируется. Если выполняется работа на обогрев, тогда все наоборот.

Охлаждение воздуха в помещении с использованием компрессорно-конденсаторных комплексов заключается в попадании в компрессор фреона. Затем происходит процесс сжатия газа до высокого давления. В результате он нагревается. Затем теплый газ поступит в теплообменник. После этой стадии фреон под давлением в жидком виде подается на трубку. Здесь параметры жидкости снижаются.

После попадания в теплообменник фреон начинает испаряться. В это время поглощается воздух, а с ним и тепло. Затем фреон снова попадает обратно в компрессорный узел, и все эти этапы повторяются снова.

Обвязка компрессорно-конденсаторных блоков

Трубопроводы кондиционера используются для регулирования работы и защиты холодильного контура от аварийных ситуаций. Все компоненты трубопроводов не являются частью AHU и должны устанавливаться отдельно. Трубопровод обычно включает в себя терморегулирующий вентиль (TEF), смотровое стекло, электромагнитный клапан и фильтр-осушитель. Эти компоненты устанавливаются друг за другом в одном трубопроводе.

Расширительный клапан является одним из основных элементов холодильного контура. Хладагент расширяется (снижает давление) в расширительном клапане, что вызывает резкое снижение температуры хладагента. При температуре нагнетания NPS температура хладагента намного ниже температуры воздуха в помещении, поэтому этот хладагент можно использовать для охлаждения воздуха в воздухоохладителе.

Фильтр-осушитель используется для удаления влаги и других примесей из потока хладагента. Каждый из этих загрязнителей снижает теплообмен между хладагентом и воздухом и способствует сокращению срока службы хладагента. Чтобы избежать этих негативных последствий, используются фильтры-осушители.

Козырек предназначен для визуального осмотра хладагента с целью определения количества жидкого хладагента и наличия влаги в системе. Козырек оснащен индикатором, который при наличии влаги меняет цвет с зеленого на желтый (возможны другие комбинации цветов маркировки). Наличие влаги влияет на функционирование контура хладагента и указывает на неправильную работу фильтра-осушителя — очевидно, его необходимо заменить.

Электромагнитный клапан — это клапан, который открывается и закрывается при подаче или снятии напряжения. Он необходим для предотвращения перелива хладагента при выключении AHU. Когда компрессор выключен, электромагнитный клапан закрывается и предотвращает движение хладагента. И наоборот, при включении системы клапан открывается, позволяя хладагенту циркулировать в контуре.

6 Как подобрать терморегулирующий вентиль

Можно все рассчитать проще. На десять квадратных метров площади нужен один киловатт для выработки холода. То есть для помещения в сто квадратных метров нужно десять киловатт.

Необходимые расчеты нужно производить, ориентируясь не на максимально возможную температуру на улице, а на самый минимум, предусмотренный технической характеристикой аппарата.

Нормальная работа обеспечивается меньшей производительностью компрессора от максимально возможной производительности, которую дает испаритель.

Такой прибор осуществляет регулировку поступления фреона в испаритель. Его нужно подбирать по следующим критериям:

• производительность, заявленная в технической документации;
• температура закипания;
• температура, при которой происходит конденсация;
• температурный максимум и минимум рабочего места, где устанавливается ККБ.

Также будет влиять и способ установки вентиля.

Выбор компрессорно-конденсаторной установки

При выборе охладительного блока для здания следует обратить внимание на следующие параметры:

• Тип ККБ — воздушного или водяного охлаждения, выбор которого зависит от габаритов помещения, наличия свободного места под установку оборудования и планируемого бюджета.
• Температура нагрева в испарителях устройства.
• Температура конденсации (температура воздуха, охлаждающего установку).
• Мощность и энергопотребление установки.
• Разновидность фреона для дозаправки.
• Количество контуров.

Эти пожелания необходимо передать в ведение компании-поставщика, где будет заказано оборудование компрессорно-конденсационного назначения. В этом случае, специалисты сами смогут подобрать вариант конструкции, идеально подходящий к условиям объекта.
