Виды клемм для заземления и советы по их выбору

1.7.122

Использование открытых и сторонних проводящих
частей в качестве PE-проводников
допускается, если они отвечают требованиям настоящей главы к проводимости и
непрерывности электрической цепи.

Сторонние проводящие части могут быть использованы в
качестве PE-проводников,
если они, кроме того, одновременно отвечают следующим требованиям:

1) непрерывность электрической цепи обеспечивается либо их
конструкцией, либо соответствующими соединениями, защищенными от механических,
химических и других повреждений;

2) их демонтаж невозможен, если не предусмотрены меры по
сохранению непрерывности цепи и ее проводимости.

Как выбрать тип заземляющей клеммы

Учитывайте параметры электрооборудования

Первым шагом при выборе заземляющей клеммы должно быть учитывание параметров электрооборудования, с которым она будет использоваться. Необходимо убедиться, что клемма подходит по сечению провода и мощности, тем самым обеспечив максимальную эффективность и безопасность работы системы.

Определите типы поверхностей, на которые необходимо установить клемму

Второй важный фактор при выборе заземляющей клеммы – определение типа поверхностей, на которые она будет установлена. В зависимости от этого стоит выбирать материал клеммы: резиновые или пластиковые клеммы подходят для гладких поверхностей, а металлические для шероховатых и грубых.

Убедитесь в наличии сертификатов и соответствии нормам безопасности

Важно убедиться, что клемма имеет необходимые сертификаты качества и безопасности, а также соответствует нормам безопасности, предъявляемым к строительным материалам. Приобретайте заземляющие клеммы только у проверенных поставщиков или производителей, чтобы избежать риска использования ненадежных и опасных изделий

Обратите внимание на практичность использования

Наконец, при выборе заземляющей клеммы следует учитывать ее практичность использования. Если необходимо часто перемещать клемму, то стоит выбирать легкие и компактные модели. Если же используется стационарно, то главным параметром должна стать надежность крепления и стойкость к внешним воздействиям.

Улучшение безопасности электроустановок

Заземление как способ защиты от поражения электрическим током

Одним из наиболее важных шагов для улучшения безопасности электроустановок является правильное заземление. Заземление – это процесс связывания частей электрической установки с землей с целью создания низкого электрического потенциала на компонентах схемы. В случае, когда происходит утечка тока, заземление позволяет устранить опасность для человека.

Но как это работает?

Когда электроучасток правильно заземлен, земля становится источником заряда с низким потенциалом. Если происходит утечка тока из напряженной схемы, то электроны течут к земле, а не к человеку, который может служить как проводником. Это значительно снижает риск поражения током.

Выбор и установка заземляющих клемм

Важной частью процесса заземления является выбор и установка заземляющих клемм. Эти специальные устройства используются для связи различных частей электрической установки с землей

• При выборе заземляющих клемм необходимо учитывать ток, который потенциально может протекать через них.
• Клеммы должны иметь хорошее контактное соединение с поверхностью земли и не должны коррозировать в условиях эксплуатации.
• Кроме того, необходимо установить клеммы в местах наиболее вероятного появления утечки тока.
• При установке заземляющих клемм необходимо следить за тем, чтобы они соединились со землей максимально надежно и быстро.

Правильное заземление и установка заземляющих клемм играют важную роль в обеспечении безопасности электроустановок. Это помогает предотвратить опасность поражения электрическим током и защищает жизни и здоровье людей.

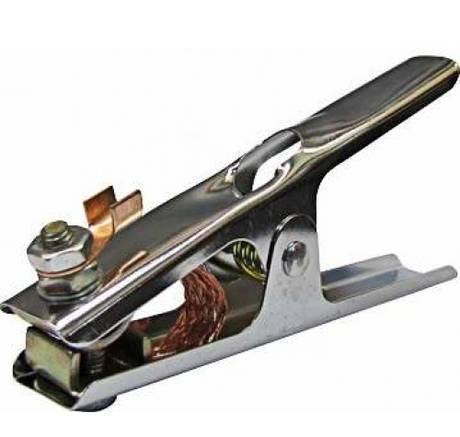

Выбор клеммы

В качестве примера приведем факторы, на которые стоит обращать внимание при выборе зажимной клеммы:

1. Пружина должна быть достаточно упругой, чтобы обеспечить удержание детали. К тому же, слабый зажим не выдержит массы прикрепленного к нему кабеля.
2. Зажимное устройство должно иметь хорошую степень раскрытия, чтобы была возможность его установки на крупных конструкциях.
3. Предпочтительный материал для губок — медь.

В продаже встречаются клеммы эконом класса, у которых губки изготовлены из стали и покрыты тончайшим слоем меди. Проблема стальных изделий в их чрезмерном нагревании при прохождении через них тока. Внешне отличить такие изделия от медных не представляется возможным. Чтобы определиться с типом изделия, пригодится магнит. Если изделие выполнено из стали, магнит к нему притянется (в отличие от меди).

Если стальная клемма уже приобретена, отказываться от нее не обязательно. При наличии куска меди или латуни клеммы несложно изготовить своими руками. В качестве шаблона используют имеющиеся (стальные) губки.

При выборе «собачки» следует обращать внимание еще на один нюанс — местонахождение медной или омедненной полосы. Если имеется риск контактирования полосы с металлоконструкцией, от приобретения такой модели рекомендуется отказаться

Наличие прямого контакта приводит к перегреву клеммной пружины, что при плавном остывании детали заканчивается ее отжигом (сталь становится мягкой и не упругой). Зажим с измененными характеристиками стали становится непригодным для использования. Чтобы не допустить такой ситуации, понадобится либо постоянно отслеживать полосу во время подключения, либо подобрать зажим, у которого полоса и контакт с металлом не соприкасаются.

Для качественных изделий характерны такие свойства:

• высококачественные материалы;
• упругая пружина;
• широкое раскрытие клеммы.

Покупка некачественного изделия обернется не только его выходом из строя и впустую потраченными деньгами, но и приведет к простою сварочного поста (из-за повышенной нагрузки) или даже поломке оборудования. Любая продукция (если это не подделка) должна снабжаться сертификатом, который продавец обязан предъявить по первому требованию покупателя.

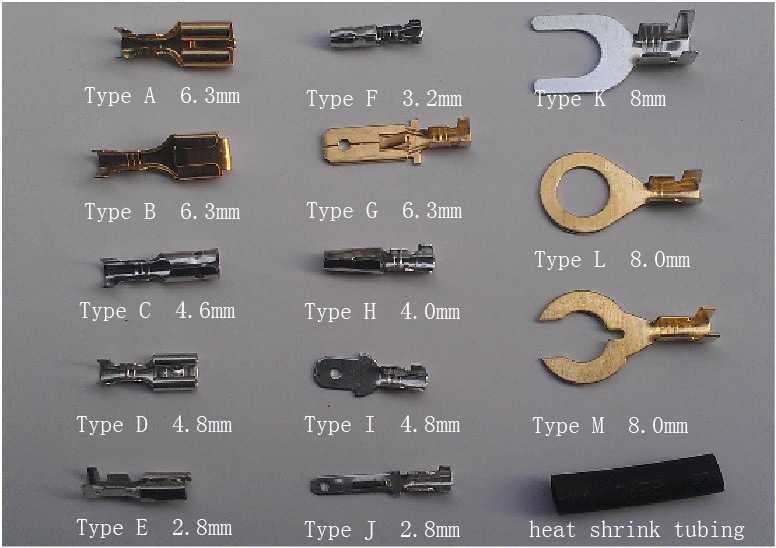

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

• с плоскопружинным механизмом;
• универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Базовые определения

Чтобы понимать, как происходит заземление и для чего оно нужно, следует ознакомиться с такими терминами, как:

• заземляющее устройство – комплекс элементов, с помощью которого отводят напряжение. Включает в себя шину/провод и заземлитель;
• шина – элемент, к которому подключают заземлитель, проводники и рабочий провод. Изготавливается из металла;
• заземлитель (контур заземления) – металлическая конструкция, состоящая из нескольких шин. Его сопротивление не должно быть больше 4 Ом;
• нейтраль – точка, объединяющая генераторы и трансформаторы, отвечающие за «питание» сети. Она бывает глухозаземленной и изолированной. Первую присоединяют с помощью малого сопротивления или прямо к заземляющему устройству. Вторую фиксируют посредством большего сопротивления или вообще не совмещают с заземлителем;
• нулевой (нейтральный) провод – кабель, который «питает» электроприемники. Источником энергии становится трансформатор/генератор. Ее состыковывают с глухозаземленной нейтралью;
• заземляющий провод – элемент системы, отвечающий за соединение заземлителя и нетоковедущих составляющих.

Выбирая последний, учитывают множество критериев. От технических характеристик жилы зависит работа всей системы.

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д

д

д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

• Вот основные и наиболее распространённые среди них:
• Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
• Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
• Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Материал:

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Достоинства и недостатки видов соединении

Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
2. Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Разновидности заземляющих клемм

Существует три вида заземляющих крепежей:

• клыковой тип (группа КС-124 и КЗ). Этот элемент произведен в виде обыкновенного зажима, напоминающего прищепку. Между электриками эти щипцы с пружинным механизмом называют «собачкой» либо «крокодилом»;
• клемма «барашек» (группа УН 42-171 или 300А). Внешним видом напоминает кольцо с зажимом, который герметично крепится на провода. В качестве замены этой детали часто используются клемма-зажим. Представляет собой винт с круглой шляпкой. Применения такого элемента снижает риск соскока крепежной детали;
• коннекторы одноразовые (группа AGT8, ADC Krone GmbH). Обычно клеммы подобного типа применяются для соединений электродов небольшой мощности. Элементы не предназначены для многоразового использования.

Каждая из разновидностей применяется для отдельных структур и обладает техническими характеристиками.

Стоимость

Стоимость клемм заземления может варьироваться в зависимости от их типа и производителя

Однако, важно помнить, что цена не всегда является основным критерием при выборе клеммы

Клемма заземления должна быть выбрана в соответствии с требованиями технических характеристик и конструкций. Кроме того, необходимо учесть такие факторы, как вес и маркировка клеммы.

Наиболее распространенными видами клемм заземления являются клыковая и резьбовая клеммы. Клыковые клеммы обеспечивают надежное соединение благодаря специальным зажимным кордам, а резьбовые клеммы имеют возможность регулировки и фиксации силы затяжки.

Стоит отметить, что существуют также специальные виды клемм заземления, такие как приборная и магнитная клеммы. Они предназначены для особых условий эксплуатации и имеют дополнительные функции защиты.

Однако, не стоит выбирать клемму только исходя из ее стоимости

Важно учитывать соответствие выбранной клеммы требованиям технических характеристик и конструкций, а также обеспечиваемую ею защиту

Заключение

Клеммы заземления являются важными элементами электроустановок, обеспечивающими безопасность и надежность работы. При выборе клеммы необходимо учитывать такие факторы, как тип клеммы, ее технические характеристики, конструкции, а также соответствие требованиям безопасности.

Стоимость клемм заземления может варьироваться в зависимости от их типа и производителя

Однако, важно помнить, что цена не всегда является основным критерием при выборе клеммы

Выбирая клемму заземления, необходимо учитывать ее характеристики и обеспечиваемую защиту, а также соответствие требованиям технических характеристик и конструкций. Только так можно быть уверенным в надежности и безопасности работы электроустановки.

1.7.121

В качестве PE-проводников в электроустановках напряжением
до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке
с фазными проводами;

стационарно проложенные изолированные или неизолированные
проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и
комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно
использовать в качестве защитных проводников при условии, что конструкцией
коробов и лотков предусмотрено такое использование, о чем имеется указание в
документации изготовителя, а их расположение исключает возможность
механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений
(фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при
условии выполнения требований 1.7.122;

металлические конструкции производственного назначения
(подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов,
обрамления каналов и т.п.).

Проверка и испытание заземления

Проверка заземления

Перед началом проверки заземления необходимо отключить питание электрической сети. Затем выполняются следующие шаги:

1. Проверьте, что все соединения заземления надежно закреплены и не имеют видимых повреждений.
2. Используйте мультиметр в режиме измерения сопротивления, чтобы измерить сопротивление между заземлителем и землей. Нормальное значение сопротивления должно быть не более 10 Ом. Если значение сопротивления превышает этот предел, необходимо провести дополнительные мероприятия для улучшения заземления.
3. Проверьте, что заземление устойчиво работает при нагрузке. Для этого можно подключить нагрузку (например, электрический прибор) к заземлителю и убедиться, что его работа не нарушается и сопротивление заземления остается низким.

Испытание заземления

Испытание заземления позволяет убедиться в его эффективности и соответствии требованиям безопасности. Для этого используется специальное испытательное оборудование, а именно:

Оборудование	Описание
Мегаомметр	Прибор для измерения изоляционного сопротивления заземления. Предназначен для определения возможных проблем с изоляцией заземляющего устройства.
Нагрузка	Устройство, которое подключается к заземлителю для создания нагрузки. Обычно это резистор, особенности которого зависят от мощности и типа заземления.
Графический регистратор	Устройство для записи результатов испытания заземления, которое позволяет в дальнейшем анализировать полученные данные.

Проведение испытания заземления должно выполняться квалифицированным специалистом с соблюдением всех необходимых мер безопасности.

После проверки и испытания заземления на даче стоит свести полученные данные в специальный протокол, который может потребоваться при проведении проверок электробезопасности или при возникновении неполадок в электрической системе.

Технология герметичного ответвления

Чтобы к магистральной линии подключить ответвляющую линию, используются специально разработанные самопрокалывающие ответвительные зажимы. Технология в этом случае не требует удалять изоляцию с провода, зажим соединяет два провода методом прокола, а сам зажим снаружи создает надежную изоляцию ответвления.

Технология такова:

1. Установить на магистральный изолированный провод зажим через предназначенное для этого отверстие и надежно его зафиксировать.
2. Провести через второе отверстие внешний подключаемый провод.
3. Используя ключ (обычно, 13, или 17), закрутить головку зажима. Дозировка усилия для кабеля состоит в том, что при закручивании после прокола изоляции обоих проводов внутри зажима и создания надежного контакта головка срывается, а контакты внутри зажима надежно фиксируются.
4. После срыва головки соединение получается надежным, а изоляция — цельной и герметичной.
5. Конец ответвительного проводника герметизируется специальным колпачком.

Технические параметры

Заземлительные клеммы имеют такие характеризующие их свойства:

• наибольшая сила тока, которую устройство способно пропустить через себя, не повредившись;
• показатель раскрытия (для клыковых и резьбовых моделей);
• габариты;
• вес.

Самым главным качеством является максимальная пропускаемая сила тока. Этот показатель указывается в маркировке в числовом выражении. Данное число необходимо умножить на 10, чтобы получить допустимую силу тока.

Примеры технических данных:

1. Марка — КЗ-20 СК. Предназначена для тока 200 ампер. Габариты: 140×75×20 миллиметров. Вес составляет 190 граммов. Показатель раскрытия — 50 миллиметров.
2. Марка — КЗ-300 «Красс». Отличается повышенной устойчивостью к высокомощным разрядам.
3. Марка — КЗ-50. Выдерживает токи до 500 ампер.

Винтовые клеммы

Элементы подходят для использования в розетках, других подобных устройствах. Зажимаются провода в них с помощью винта. Клеммами под винт не соединяют проводники из алюминия — давление от крепежа приводит к разрушению алюминиевых жил. Головка винтика заземляющего контакта, если он имеется в клеммнике винтовом, помечается зеленой краской.

Виды винтовых зажимов:

1. Трубчатые клеммы для соединения. Конец зачищенного провода располагают в латунной или медной трубке. Жилу фиксируют торцом винта, ось которого перпендикулярна последней. Второй проводник вставляют с противоположного конца трубки и прижимают другим винтом. В этом виде коммутатора провод зажимается неравномерно и может повреждаться вращающимся винтом. Из-за этого его рекомендуют использовать для сращивания одиночных жил.
2. Пластинчатые. Отличаются от предыдущих наличием прижимной шайбы или пластины, через которые винтом зажимаются провода. Клеммы соединительные обеспечивают целостность токоведущих жил, лучший контакт. Ими можно фиксировать сразу 2 проводника. Для печатного монтажа используют пластинчатые зажимы:
   1. Лепесткового типа. Отличаются тонкой пластиной. Бюджетный вариант коммутатора.
   2. Лифтовые. Пластинка выполнена рельефной, что повышает надежность соединения проводов клеммами, увеличивает площадь контакта.
   3. ТОР-зажимы. В них есть специальный рычаг, который и зажимает провод под давлением винта. У коммутатора возможна регулировка усилия фиксации при подключении клеммы для соединения проводов, улучшена герметичность контакта.

Клеммы для монтажных плат различают по форме корпуса. Они бывают:

1. С рельефной обоймой. Вокруг гнезда устроена дополнительная диэлектрическая защита, что практически полностью исключает возможность короткого замыкания.
2. С круговой защитой. Отличаются конструкцией клемм с зажимной частью, которая полностью охватывает провод. Последнее не дает проводнику вырываться, улучшает качество контакта.

Технические характеристики

Клемма заземления характеризуется следующими параметрами:

• максимальная сила тока, которую изделие может через себя пропустить без повреждения;
• величина раскрытия (для зажимных и резьбовых клемм);
• размеры;
• масса.

Важнейшей характеристикой является именно предельно допустимая сила тока. Обычно она указывается в маркировке в виде числа, которое нужно умножить на 10.

Вот несколько примеров:

1. Клемма КЗ-20 СК. Рассчитана на ток в 200 А. Имеет размер 140х75х20 мм и весит 190 г. Величина раскрытия составляет 50 мм.
2. КЗ-31 КОРД. Выдерживает токи силой до 310 А. Имеет размеры 145х95х30 мм и весит 30 г. Величина раскрытия составляет 50 мм.
3. КЗ-50. Еще один зажим из этой же серии. Имеет примерно те же размеры, но является более выносливым: способен пропускать токи до 500 А.
4. МКЗ-60. Это магнитная клемма, рассчитанная на токи силой до 600 А. Она может работать со сварочным оборудованием любого типа, в том числе и таким мощным, как КП-03 и КТП. Подходит МКЗ-60 и для аргонной сварки.
5. Клемма КЗ-300 «Красс». Особо выносливое изделие, способное без вреда для себя пропускать мощные электрические разряды.

Устройство заземляющего контура

Заземляющая система включает в себя:

1. Заземляющие штыри.
2. Полосовой металл.
3. Заземляющие проводники.

Заземляющие штыри

Он представляет собой группу электродов из обычной или нержавеющей стали, или проводников, которые соединены друг с другом. Их размещают в земле по вертикали рядом с объектом.

В зависимости от защищаемого объекта для заземляющего контура используют:

• круглую сталь диаметром 16-18 мм;
• уголки 5*5*0.5 см.

Их вбивают в землю на 3 метра. Затем элементы между собой сваривают полосой 0.4*4 см и выводят ее к области подсоединения общей заземляющей системы.

Разновидности

От удобства установки во многом зависит геометрия заземляющего контура. Это может быть любая геометрическая фигура, но есть две основные:

• Треугольник. Самый часто используемый контур. В землю вбивают 3 стержня на расстоянии не меньше 3 метров. Но если места на участке нет, дистанция может быть меньше. В итоге должен быть треугольник с разными сторонами.
• Линия. Ее используют в тех местах, где нет пространства для первого варианта. Этот вариант удобен тем, что можно закопать стержни вдоль стены здания или ограждения. Можно использовать любое количество электродов. Чем их будет больше, тем выше показатели сопротивления.

Заземление представляет собой комплексную систему, в которой все взаимосвязано и все этапы оказывают влияние на надежность эксплуатации объекта. Главная задача при ее организации состоит в выборе конфигурации заземлителей.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.
