Обзор клеммных колодок

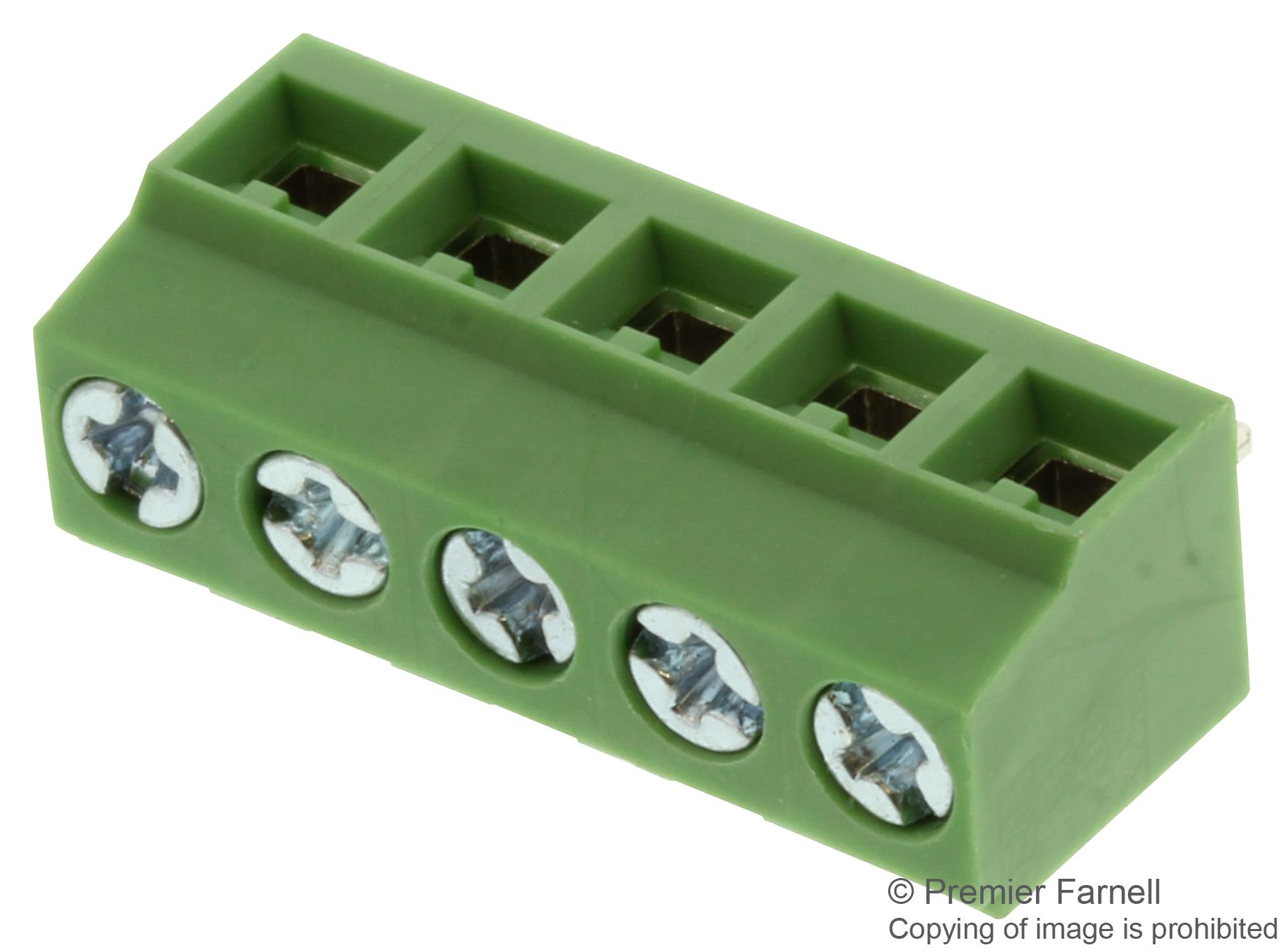

Соединение проводов винтовыми клеммниками

Соединение проводов винтовыми клеммниками, также как и болтовое, можно использовать для соединения проводов из разных металлов. Данное соединение проводов удовлетворяет требованиям ПУЭ, но требует периодической протяжки винтов в клеммах, которые со временем ослабевают, а значит слабеет и сам контакт, который со временем может замкнуть.

Периодическая протяжка винтового соединения проводов предполагает, что доступ к соединению в коробке всегда должен быть открытым, что не очень красиво будет смотреться в квартире или частном доме. Также при закручивании винта, можно повредить сам провод, особенно более мягкий алюминиевый. А если необходимо соединить многопроволочный провод, то нужно либо пропаять зачищенные концы провода, либо обжать трубчатыми наконечниками.

Соединения по своим видам

Зачастую применяется следующая классификация по виду соединений. Она наиболее логична и отражает все наиболее подробно.

Наиболее популярные виды клеммников:

1. Барьерные – с разных сторон есть перемычка и соединения на пайке (рис. 6).

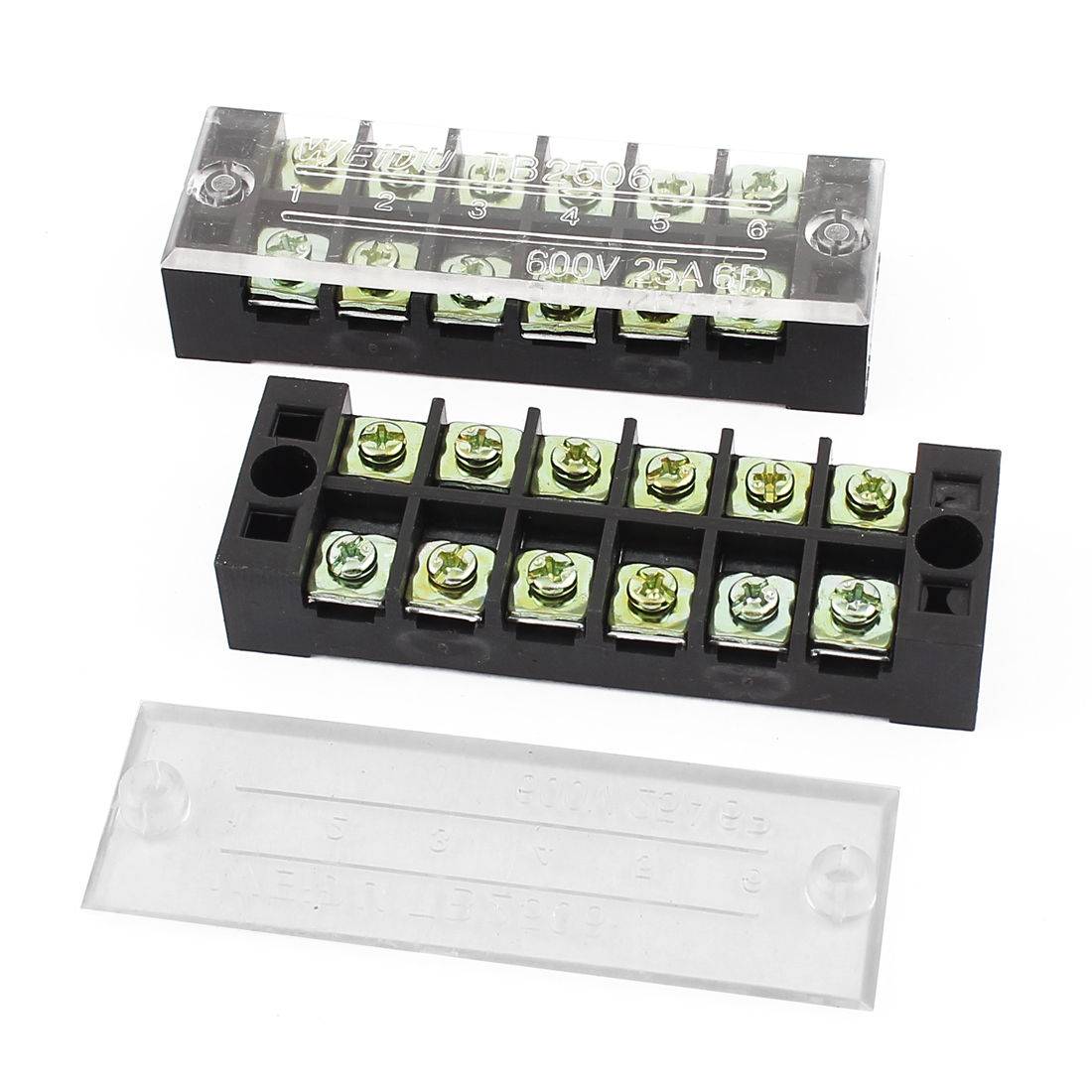

Рис. 6. Барьерные клеммники

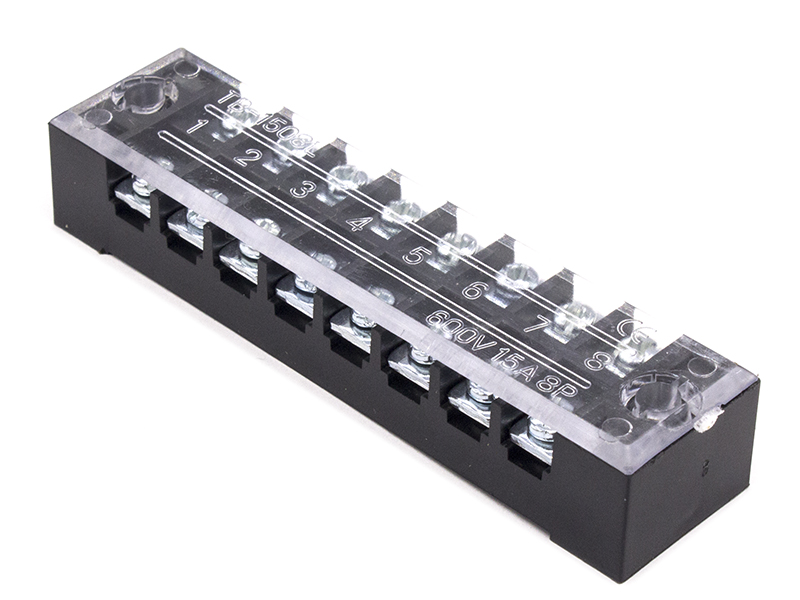

1. Проходные – применяется для соединения жил, подходящих с разных сторон (рис. 7).

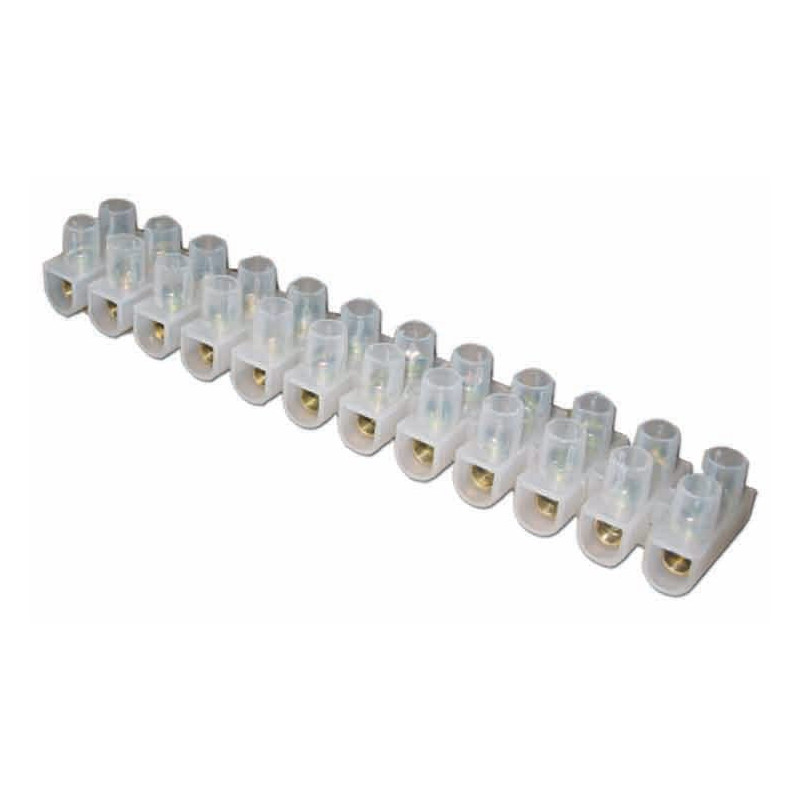

Рис. 7. Проходные клеммники

1. Кросс-модули – соединение параллельное, для нескольких линий (рис. 8).

Рис. 8. Кросс-модульные клеммники

1. Концевые – провода, подходят с одной стороны (рис. 9).

Рис. 9. Концевые клеммники

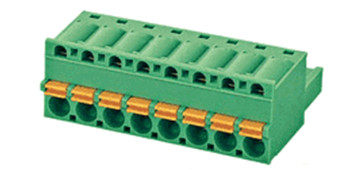

1. Разъемные – с разных сторон есть клеммное соединение, а с другой разъем (рис. 10).

Рис. 10. Разъемные клеммники

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Как выбрать клеммник на дин-рейку

При сборке электрошкафов и щитков распределения применение клеммников для сращивания проводов обязательно, поскольку сокращает затраты на прокладку проводников и проведение монтажно-ремонтных работ. Для монтажа на дин-рейку следует выбирать только качественную клеммную продукцию с учетом технологических особенностей сборки и эксплуатации.

Желательно принимать во внимание следующие показатели:

• типоразмеры соединяемых проводников;
• защищенность от пожаров и электропробоев: чем выше жесткость крепления и термоустойчивость, тем лучше;
• клеммник должен быть как можно более компактным, что позволит смонтировать на дин-рейку больше составляющих, выигрыш в ширине может составлять более 20 процентов;
• высокотехнологичность и эргономичность – на клеммах должно быть подобие воронки для легкого и беспрепятственного вставления проводов в нее, каждая клемма маркируется своим маркером для исключения ошибок при монтаже (лучше использовать клеммники, позволяющие наносить такую удобную маркировку).

Также при выборе клеммников для установки на дин-рейку надо рассчитать, сколько необходимо ответвлений для проводников, включаемых в цепь. Как правило, клеммы выпускаются как в одноуровневом (для двух, трех и четырех проводных жил) исполнении, так и в двухуровневом, включающем два клеммника на две проводных жилы (в итоге получается три отдельных независимых электроцепи).

Сечение проводников, вставляемых в клеммные коробки, варьируется от 0,1 кв. мм до 9,5 кв. см, сила тока максимально допускается до величины 300 ампер, а напряжение – до 1 киловольта. Клеммники производятся из негорючего очень прочного полиамидного вещества, имеют разную окраску: как правило, синий цвет  – для нулевых, серый – для фазных, желтовато-зеленый – для заземления.

Клеммники с заземлением

В клеммниках, имеющих заземление, существует электроконтакт с самой дин-рейкой, поэтому при наличии заземления электрощита или распределительного шкафа можно ничего больше не подсоединять.

Напротив, такие клеммники, посаженные на дин-рейку с помощью винтового крепления, используются как заглушки для других видов клеммников (без заземления). Таким образом, этот небольшой элемент помогает заземлить электроцепь и существенно сэкономить место. Чаще всего винтовые клеммы с заземлением применяются для сетевых фильтров, акустических и сигнальных систем.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку

Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями. Плюсы применения Ваго:

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку

Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями. Плюсы применения Ваго:

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Разновидности клеммных колодок по способу крепления проводника

1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.

Классические представляют собой соединение винт-гайка. В качестве гайки выступает собственно контактная пластина. Неподготовленный проводник для такой колодки не подходит: необходимо установить на конце клемму, либо сформировать кольцо. Применяются в основном в распределительных коробках для разводки проводов в помещениях. Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.

Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.

1. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

• CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
• Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

6 проблем клеемника

Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

Нельзя зашивать в стену

Клеммики WAGO нуждаются в  обслуживании, поэтому к ним должен быть открытый доступ. По сути их можно (и нужно) размещать только в распредкоробках. Практика показала, что со временем контакты на прижимных пластинах ослабевают, поэтому нужно делать ревизию. Под штукатуркой зажим со временем может гореть — жди беды. Если необходимо спрятать в стену соединение, то лучше воспользоваться опрессовкой или сваркой.

Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

При больших нагрузках плавятся они, а не провода

Нельзя сказать, что это прям большая проблема, ведь именно соединения чаще всего греются, а не проводник. Однако в сети есть видео, где при нагрузке в 80 А сначала оплавляется изоляция, а ваговский зажим, как жидкий терминатор, плавится последним. Вероятнее всего оно снято самим производителем для популяризации зажима. На практике же все выходит совершенно наоборот. Зачастую именно пластины в клеммнике сильно разогреваются, из-за чего начинает плавиться корпус, а изоляция на проводах в последнюю очередь.

Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Соединение проводов. Скрутка,пайка,сварка,опрессовка, клеммники Wago

При монтаже электропроводки в доме или квартире, соединение проводов – наиважнейший момент. Для безаварийного и безопасного электроснабжения, потребуется надежное и качественное соединение проводов.

Беспечное отношение к соединению проводов и кабелей, может привести к очень нехорошим последствиям. Казалось бы, что в соединении проводов нет ничего сложного, скрутил их, обмотал изолентой и все готово, но все не так просто…, как гласит народная мудрость «Электрика – это наука о контактах», и соединение проводов и кабелей, должно быть выполнено со всей ответственностью, т. к. процент аварий и повреждений в системах электроснабжения из-за некачественного соединения проводов очень высок. Каким бы не был качественным электрический контакт между проводами, места соединений проводов обладают бОльшим сопротивлением, а значит сильнее нагреваются. И чем хуже контакт, тем сильнее он греется, что в итоге приведет к оплавлению изоляции, короткому замыканию, а затем и пожару.

На практике применяют несколько способов соединения проводов, я расскажу вам о наиболее распространенных.

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Принцип работы электрических колодок и их виды

Электрические колодки предназначены для надежного соединения проводников

Основой работы электрических соединительных колодок является принцип создания надежного контакта, получаемого за счет прижимных механизмов различного типа. При его обустройстве два коммутируемых проводника вставляются в контактные отверстия, имеющиеся с обеих сторон, а затем зажимаются в них.

Возможность обустройства контакта без непосредственного соприкосновения позволяет применять эти изделия для соединения электрических шин, изготавливаемых из разнородных металлов.

Широкий выбор предлагаемых отечественным рынком контактных соединителей объясняется разнообразием их исполнений, отличающихся по следующим признакам:

• материал, из которого изготовлен корпус;
• способ, используемый для создания надежного контакта;
• расположение клеммных креплений.

Материал корпуса

Колодки для проводов отличаются материалом, применяемым для их изготовления. Бывают керамическими или пластиковыми. Во втором случае в качестве материала корпуса используется полипропилен, полиамид, эбонит и карболит. Керамика в основном применяется при высокотемпературных режимах работы коммутируемых цепей и оборудования (в электронагревателях, например).

Способ крепления проводника

Клемма ножевого типа

В соответствии со способом крепления проводников и механизмом их фиксации различаются следующие виды клеммных колодок:

• барьерные или строительные соединители (их чаще всего называют винтовыми);
• фиксаторы зажимного типа, включая самозажимную разновидность;
• колодки линейного типа, состоящие их нескольких клемм, расположенных в один ряд;
• ножевые клеммники.

Соединительные колодки для электропроводки с винтами гарантируют качественный контакт при протекании в нагрузочных цепях токов, не превышающих расчетные значения. С их помощью при монтаже электросети подключают розетки, а также соединяют проводники во время их укладки в нишах или кабельных каналах. Надежность образующегося контакта в этом случае обеспечивается специальными винтовыми зажимами. Соединители этого типа не рекомендуется использовать при работе с алюминиевыми проводами.

Самозажимные колодки

Зажимные (или самозажимные) фиксаторы оснащены упругими пружинными клеммами. Для фиксации проводка достаточно зачистить его конец, а затем протолкнуть внутрь колодки до упора. Для извлечения вставленной жилы достаточно оттянуть имеющийся на клемме рычажок в сторону. В более продвинутых моделях предусмотрена функция автоматического зажима. Корпус таких фиксаторов изготовлен на основе полимеров, а в качестве контактов в них используются две латунные пластины.

Такие колодки удобно использовать в качестве переходного элемента в небольших распределительных коробках, где наладить надежное соединение порой бывает очень сложно. Для выполнения подключения проводник просто вставляется в клемму до упора, где самостоятельно фиксируется пружинным зажимом. Ножевые соединители традиционно применяются при обустройстве заземлений и занулений. При наличии на соединяемых проводах изоляции специально зачищать ее не нужно, поскольку при обжатии она счищается автоматически.

Расположение контактов

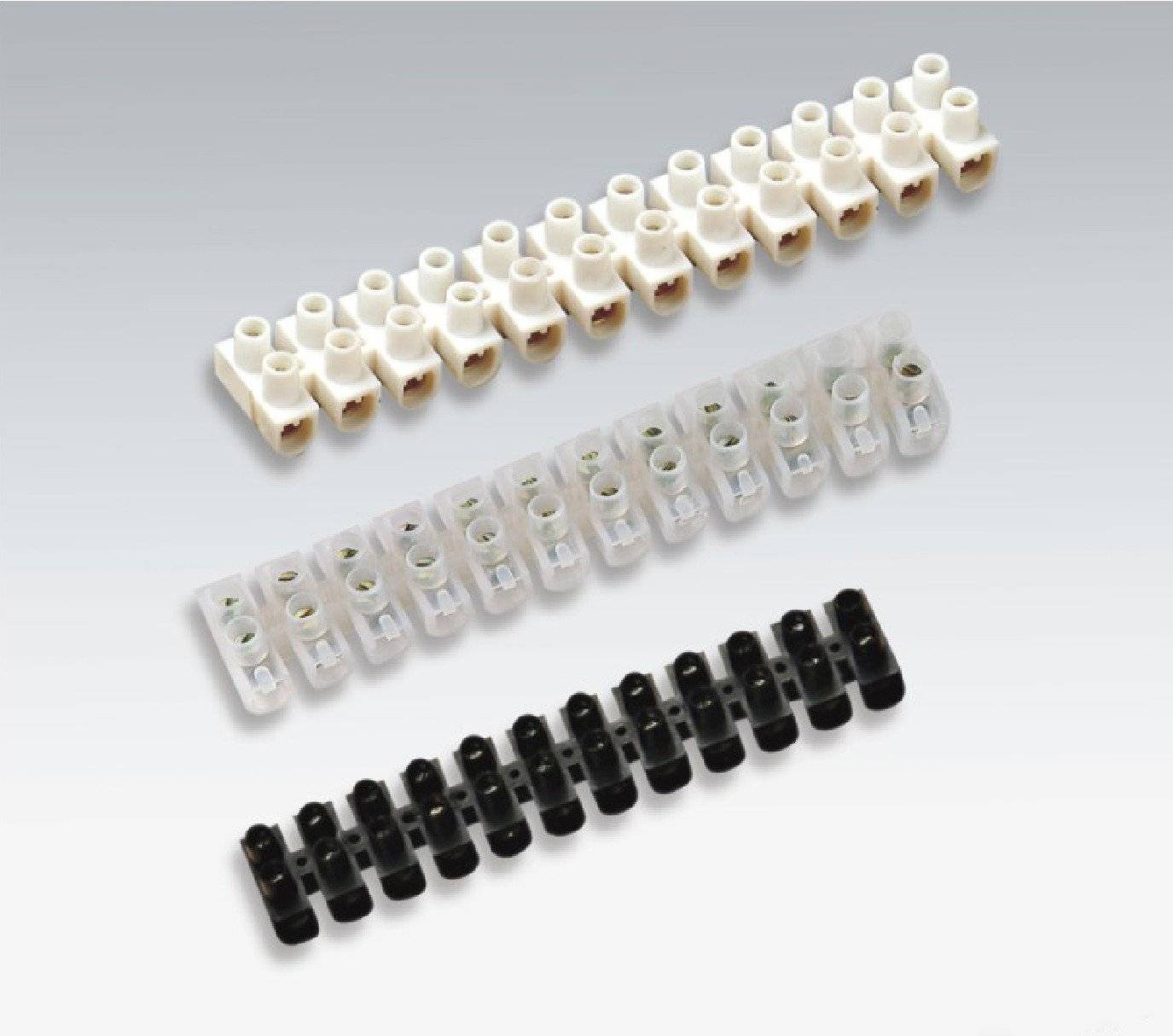

Линейная клеммная колодка

По расположению соединительных контактов известные коммутаторные колодки делятся на линейные (в виде последовательного ряда клемм) и проходные. Первые предназначаются для соединения однотипных проводников (земляных шин, например), объединяемых на одной полностью металлической линейке. Проходные изделия востребованы при организации линейного соединения проводов и при необходимости сращивания жил из разнородных металлов (медных и алюминиевых, например).

У другой разновидности таких соединителей клеммы разделены диэлектрическими перегородками из пластика. При необходимости от такой заготовки ножом отрезается нужное количество контактов.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Электромеханические характеристики

Сила тока, выдерживаемое напряжение и сопротивление

Одни из основных электрических характеристик клемм. Влияют на проводимость и сопротивляемость электрическому воздействию и скачкам напряжения. Эти параметры во многом определяют сферу применения тех или иных клемм.

Температурный режим

Выдерживаемая температура определяет возможность применения клеммника в  экстремальных или обычных средах.  Стандартный температурный диапазон составляет от -40 до +105, этого хватает для бесперебойной работы большинства клемм в распределительных коробках, модулях, приборах и блоках питания. Для особых нужд, например для подключения сильноточных проводников, или в сферах, где недопустима возможность оплавления используют клеммы из жидко-кристаллического полимера (на печатную плату). Они способны выдержать до +250 °C при кратскрочном скачке и нормально функционируют при до +130 °С. Для соединения проводов применяют керамические клеммы, которые выдерживают до +300 °С

Максимальное усилие затяжки

Находится в интервале от 0.2Nm до 2.5Nm чем меньше этот параметр, тем проще затянуть и зафиксировать проводник в клеммнике, но в то же время – выше риск вырывания клеммника с монтируемой поверхности, или отстегивания проводника.

Шаг контактов

Расстояние, на котором расположены отверстия для подключения проводников относительно друг друга. Чаще всего бывает в интервале от 1 до 20мм

Также при выборе клеммы важными параметрами являются:

• Сечение подключаемого проводника, мм2
• Кол-во контактов (определяет максимальное количество проводников, которые можно подключить к данной клемме). Обычно бывает от 1 до 48 контактов
