Герметизация соединений
Герметизация стыков осуществляется следующим образом:
- Герметик используется нейтральный (не кислотный), силиконовый или полиуретановый. Для пропилена подойдет любой, для ПВХ – только силикон.
- Каждая пластиковая прокладка обработана герметиком, тонким слоем. В сухие муфты устанавливаются резиновые прокладки.
- Герметик наносят на внутреннюю поверхность монтажной трубы минимально тонким слоем и на наружную поверхность соединительной трубы слоем нормальной толщины согласно инструкции к герметику.
- Вставленм трубу в муфту. Прижимной валик герметика должен иметь диаметр примерно вдвое меньше размера выходного отверстия монтажной трубы и быть равномерным по толщине. Если где то не чавать, чуток лечу.
- Оборачиваем стык тонкой полиэтиленовой пленкой и шпателем, кистью или тканевым тампоном расплющиваем через пленку герметик с небольшим нажимом. Должна образовываться гальтель не менее 2/3 отбора и столько же, сколько труба.
- Оставьте пленку на стыке, пока герметик не затвердеет.
Типы схем разводки водопровода
На практике разводку выполняют тремя способами:
- с использованием тройников-распределителей – последовательным;
- через коллектор;
- с проходными элементами – розетками.
Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.
Тройниковая
Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.
Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.
Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.
Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.
Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.
Коллекторная
Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.
Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.
При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.
Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.
Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.
С проходными розетками
Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.
Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.
Как устроена канализация в многоквартирном доме
Именно при данных наклонах канализационного трубопровода происходит качественное самоочищение его внутренних поверхностей. Помимо угла уклона, большое значение для эффективной работы канализации имеет степень наполняемости труб жидкостью. При излишнем наклоне скорость передвижения сточных вод увеличивается и одновременно уменьшается заполняемость. В свою очередь снижение угла приводит к обратному эффекту. И в одном, и в другом случае результат самоочистки ухудшается. Необходимо понимать, как работает канализация, прежде чем приступать к каким либо ремонтным работам.
- под наклоном, равным 2-3%;
- строго вертикально.
Применяется вертикальная разводка канализации в квартире тогда, когда оптимальный уклон канализационной трубы не способен обеспечить вывод труб на высоту нахождения сантехнического прибора.
Разновидности канализационных труб и особенности их прокладки
Для устройства канализационной системы в квартире, чаще всего, используют три вида полимерных труб:
- полипропиленовые,
- полиэтиленовые,
- поливинилхлоридные.
Принципиальной разницы между ними при применении в условиях внутриквартирной проводки не прослеживается. Трубы – ПВХ и полипропиленовые – могут оснащаться дополнительной шумоизоляцией. Чугунные канализационные трубы практически не применяются.
Ремонт канализации в квартире, осуществляемый при помощи полимерных труб, максимально упрощен. Легкую технологию сборки обеспечивает особая конструкция этих труб. Каждый отрезок, а длина его может колебаться от 300 мм до 3 м, с одной стороны оснащен соединительной муфтой с уплотнительным кольцом из резины. На втором конце трубы находится фаска. Все соединительные детали также имеют на одном конце муфту с резиновым кольцом.
Для прокладки канализационной ветки берут отрезок трубы, при необходимости подрезают его в размер, вставляют гладкой стороной в соединительную муфту следующего отрезка или соединительного фитинга.
Следует соблюсти одно небольшое, но важное правило. Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы
При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения, увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь
Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы. При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения, увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь.
При прокладке канализационной сети лучше избегать поворотов под прямым углом.
Целесообразно использовать вместо одного углового фитинга 90 два – по 135, это:
- значительно увеличит пропускную способность канализационных труб,
- уменьшит риск образования засоров.
Роль гидрозатвора в канализационной системе
Канализационные воды обладают неприятным запахом
Однако, в квартире мы их не ощущаем благодаря несложному, но очень важному устройству – гидрозатвору
Гидрозатвор представляет собой водяную пробку, которая образуется при перепаде двух труб по высоте. При этом в трубе постоянно находится некоторое количество воды, полностью перекрывающее ее по сечению, даже когда канализацией не пользуются. Канализационные газы не проникают из труб в помещение именно благодаря этой водяной преграде. В момент слива водяная пробка заменяется новой.
Если санузлом не пользоваться в течение длительного времени, то в комнатах может появиться неприятный запах. Это происходит из-за испарения жидкости, что приводит к пересыханию гидрозатвора.
Для устранения проблемы достаточно на несколько минут включить краны и слить воду в туалете.
Предотвратить пересыхание гидрозатвора можно с помощью небольшой хитрости.
Унитаз и биде изначально имеют в своей конструкции гидрозатворы.
Кухонные мойки, раковины, ванны, душевые кабинки подсоединяют к системе с помощью сифонов, которые играют двоякую роль:
- соединительного элемента между прибором и трубой,
- гидрозатвора.
Восстановление канализации в доме – важная часть ремонтных внутриквартирных работ. И поэтому необходимо четко представлять принцип работы канализационный системы, что позволит избежать грубых ошибок при монтаже труб и сантехнических приборов.
Гидрозатвор для канализации
Гидрозатвор – это искусственно создаваемая водяная пробка, что препятствует попаданию неприятных канализационных запахов в помещение. Все сантехнические приборы дополнительно комплектуются устройством гидрозатвора перед подключением непосредственно к системе трубопровода. И лишь унитаз подключается к отводным канализационным линиям напрямую, поскольку имеет встроенный гидрозатвор в своей конструкции. Гидрозатвор для сантехнических приборов является сифоном, наполненным жидкостью.
Гидрозатворы бывают различных типов:
- Специальные сифоны для ванны;
- Двухоборотные;
- Трубчатые — используются для кухонных моек;
- Бутылочные;
- Гофрированные;
- Трапы.
Гидрозатворы
Особой разновидностью сифона является сухой гидрозатвор, который объединяет в одном устройстве обычный гидрозатвор и обратный клапан канализации.
Особенности подключения сантехнических приборов
Высота, на которой должен располагаться сантехнический прибор, зависит от его удаленности от основного стояка. Поскольку все трубы ведутся с равномерным уклоном вверх, то чем дальше от стояка располагается прибор, тем выше относительно точки ввода должен быть приподнят слив.
В канализационной системе существует два прибора, которые не нуждаются в поднятии над полом их слива:
- стиральная машина,
- посудомоечная машина.
Они оснащены центробежными насосами, которые удаляют отработанную воду с усилием, а не под действием силы тяжести. Точки подключения этих приборов к канализационной системе могут располагаться даже выше той плоскости, на которой стоят эти аппараты. Поэтому посудомоечная и стиральная машины могут быть установлены в самых дальних и самых высоких точках канализационной системы.
Подключение к системе канализации раковины и кухонной мойки можно осуществить на высоте 50-60 см от поверхности пола. При этом сами приборы поднимать не требуется, так как сливы от этих приборов могут находиться на расстоянии 70-80 см от плоскости, на которой установлен прибор.
Первый этап – планирование
Схема канализации квартиры
Прежде чем выполнять разводку труб и установку сантехники, необходимо выполнить планировку канализационной системы. Схема включает следующие элементы:
- места расположения сантехнических приборов: унитаз, раковина, душевая кабина, ванна, посудомоечная машина, биде;
- длина и диаметр труб;
- расстояние от стен до сантехники и труб;
- расположение стояка;
- диаметр сифонов для подключения раковины и ванны;
- количество соединительных элементов (фитингов);
- угол наклона системы;
- расположение ревизионных точек.
Канализационные трубы
Диаметр канализационных труб подбирается не произвольно, существуют рекомендации по их размеру:
- для стояка сечение – 110 мм;
- для унитаза – 110 мм;
- для ванны, мойки и других приборов – 50 мм.
Уклон тоже не придется выбирать самостоятельно, трубы с диаметром до 50 мм располагаются под углом 3º, а 110 мм – 2º. Это значит, что на участке в 1 метр изменяется наклон на 3 и 2 см, соответственно. Правильное расположение магистрали обеспечивает движение воды в самотечной системе.
№2. Чугунные трубы для внутренней канализации
Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.
Преимущества чугунных труб:
- долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
- высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
- способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
- стойкость к перепадам температур;
- устойчивость к огню;
- экологическая безопасность;
- неплохая звукоизоляция.
Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:
- стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
- большой вес труб, что усложняет транспортировку;
- сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
- подверженность процессам коррозии;
- высокая стоимость.
Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.
При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.
Закрепление стояка вверху
Непременное условие для ремонта канализации своими руками – надежно закрепленный верх стояка. На штатные крепления (если они еще есть) на этажах надеяться не следует: со временем они слабеют, ржавеют и при ремонте все верхние секции могут оказаться у вас в квартире. Замена, понятное дело, за счет виновника.
Кроме того, старый чугунный стояк может лопнуть от вибрации при работе электроинструментом или ударов даже на достаточно удаленном от него участке. Правильно же выполненный крепежный узел является еще и демпфером, поглощающим вибрацию. И в любом случае надежно закрепленный стояк уменьшит вероятность аварии канализации.
`img-2`
Для закрепления стояка вверху под самым потолком, но обязательно выше самого верхнего стыка труб по обе стороны стояка в стену монтируют на цементном растворе два прочных костыля, не менее 12 мм диаметром. Хорошо подойдут отрезки резьбовой шпильки или готовые шпильки с металлической монтажной цангой; в таком случае можно обойтись без цемента. Глубина заделки – не менее 120 мм. Шпилька должна выступать не менее чем на 40 мм за середину трубы стояка.
Стояк крепят двумя полукруглыми скобами (полухомутами) 2-3х40-60 мм спереди и сзади. Под скобы подкладывают полоски тонкой плотной резины, например, от автомобильной камеры. В «ушах» полухомутов нужно просверлить отверстия под шпильки. Скобы к шпилькам прикрепляют между двумя гайками, подтягивая поочередно, чтобы не допустить появления на стояке бокового усилия. Также недопустимо крепить стояк одним хомутом или скобой, прижимая его к стене. Если стояк уже примыкает к стене, под ним для задней скобы нужно аккуратно выбить канавку. И не забывайте – чугун очень хрупок!
Пошаговый алгоритм работ
Рассмотрим порядок монтажа разводки водопровода в квартире. Это будет полезно для всех владельцев, планирующих выполнить работу самостоятельно. Для остальных пользователей знание алгоритма монтажных работ позволит более осознанно контролировать работу приглашенных специалистов, с пониманием оценивать их действия.
Для каждой схемы разводки используется своя, специфическая методика выполнения работ. Однако, в обоих случаях есть общие пункты плана работ, которые должны быть выполнены в любом случае. Также общими являются технология соединения труб, состав контрольных приборов и запорной арматуры.
Установка шаровых кранов
Шаровые краны являются первыми элементами, установленными на отводах труб горячей и холодной воды от стояков. Они используются для того, чтобы перекрыть воду при необходимости ремонта или обслуживания системы.
Надо выбирать устройства, руководствуясь следующими требованиями:
- рабочее давление должно быть до 60 атмосфер;
- допустимая температура воды — до +150°;
- корпус крана должен быть изготовлен из бронзы.
Последнее требование очень важно, так как на рынке имеется множество изделий из стран Юго-Восточной Азии, которые изготовлены из некачественных материалов, вплоть до силумина. Корпуса таких кранов порой ломаются сами по себе. Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей
Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью
Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей. Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью.
Кроме этого, рекомендуется устанавливать краны со встроенными фильтрами. По схеме дальше будут устанавливаться различные устройства — счетчики, редукторы, коллектор с запорной арматурой. Иногда вода в стояке несет ржавчину или даже мелкие частицы. Это случается после ремонтных работ, замены вентилей в подвале и прочих действий. Возможность сразу отфильтровать всю грязь позволит сохранить работоспособность всех труб, элементов разводки, прочих устройств, расположенных дальше по ходу трубы.
Установка крана производится при закрытых вентилях подачи в подвале. В сети Интернет есть немало роликов о монтаже крана под давлением. Их надо рассматривать как некий трюк, который ни в коем случае не следует повторять. Если что-то пойдет не так, потоп соседям снизу обеспечен. Открывать вентили в подвале можно только после присоединения крана и установки его в положение «закрыто».
Установка счетчиков для горячей и холодной воды
Счетчики воды (расходомеры, если точнее) продаются укомплектованными всеми соединительными элементами. Как правило, вместе со счетчиком присутствуют специальные накидные гайки с переходниками
При установке надо обращать внимание на стрелки, имеющиеся на корпусе счетчика. Они показывают направление движения воды
Кроме этого, необходимо обеспечить правильное положение корпуса. Есть счетчики для горизонтального и вертикального монтажа. Отличить их просто — надо развернуть циферблат устройства в правильное положение. Если присоединительные патрубки окажутся расположены на горизонтальной оси, то счетчик предназначен для горизонтальной установки, и наоборот.
Рекомендуется также установить вместе со счетчиками обратные клапаны (между общими кранами и счетчиками), которые обеспечат защиту от поступления воды в противоположном направлении.
Все соединения надо хорошо уплотнить с помощью сантехнического льна или ФУМ-ленты. ФУМ — это фторопластовый уплотнительный материал, представляет собой мягкую тонкую ленту. Она весьма эффективна в качестве подмотки, не изменяет своих качеств со временем и не реагирует на температуру воды.
Монтаж редукторов
Редукторы в системе водоснабжения необходимы для компенсации излишне высокого или неравномерно изменяющегося давления. Они устанавливаются, если используются сантехнические приборы с ограничением по давлению воды. Необходимо учитывать, что в квартирах редукторы устанавливают нечасто, так как они имеются на вводе в дом или на нижнем участке стояка. В основном, редукторы используются в частных домах, общественных или промышленных зданиях, сооружениях.
Как составить схему
Схема разводки водопровода определяет, куда, как и по трубам какого диаметра будет поступать вода в вашем доме. Соблюдение типовых способов монтажа обеспечит правильное и безопасное водоснабжение. Последовательная или тройниковая схема — от магистрали отводят одну трубу, а к ней поочерёдно присоединяются все потребители воды в доме. Для холодного водоснабжения (ХВС) специалисты рекомендуют сделать так:
- 1-й тройник-отвод направляется на смеситель или душ с краном в ванной;
- 2-й — на раковину, посудомоечную и стиральную машины (если второй агрегат расположен на кухне);
- 3-й — на слив унитаза;
- далее — на бойлер и на стиральную машину в ванной.
Схема проста в монтаже: каждый из потребителей присоединяется в подающей трубе с помощью тройника. Существенный минус этого способа — разный уровень давления. Если несколько точек потребления воды работают одновременно, у последней из них будет самый низкий напор. Но это решаемо. Ещё один недостаток: во время ремонта одного из элементов системы придётся отключить подачу воды для всех.
Сравнение тройниковой и коллекторной схем
Коллекторная схема предполагает, что посредник подаёт воду из магистрального водовода в коллектор. К нему подключаются все потребители воды. Устройство обеспечивает равный напор для всех. На каждую отводящую трубу монтируется шаровый кран, который позволяет ремонтировать часть системы без ущерба для работоспособности остальных. Разводка по этой схеме требует большего места, а также увеличения числа труб, кранов и различных соединений и разъёмов. В итоге вариант обойдется владельцу жилья дороже.
Внимание! Коллекторную разводку водопровода проблематично скрыть в стене. Можно замаскировать её в полу, но при этом сам коллектор должен остаться открытым и иметь удобный доступ.
Разводка канализации в квартире: схема
Прежде чем приступить к монтажу канализации, составляют схему, по которой будут выполняться работы.
Для схемы удобно использовать миллиметровую бумагу. Сначала чертят план квартиры в масштабе. Не обязательно отмечать все комнаты, достаточно указать те, где проходит разводка. Помещение включают в план даже, если труба просто проходит через него.
В случае если идет замена старой канализации, вопрос решается просто: можно воспроизвести существовавшую схему. Но если монтируют новую систему, то для нее необходимо произвести расчеты и указать, где будут располагаться трубы, какое между ними заложено расстояние, их длину и диаметр, а также уклоны.
В плане должно быть указано расположение каждого элемента системы с обозначением расстояния от стены. Если трубу прокладывают через несколько комнат, то следует обозначить ее параметры для каждого помещения. Это необходимо даже в тех случаях, когда размеры комплектующих одинаковые.
Для сплошной трубы, проходящей сквозь стену, указывают не только общую длину, но и размеры каждого участка.
Также на схеме отмечают расположение центрального стояка, все служебные узлы и фитинги.

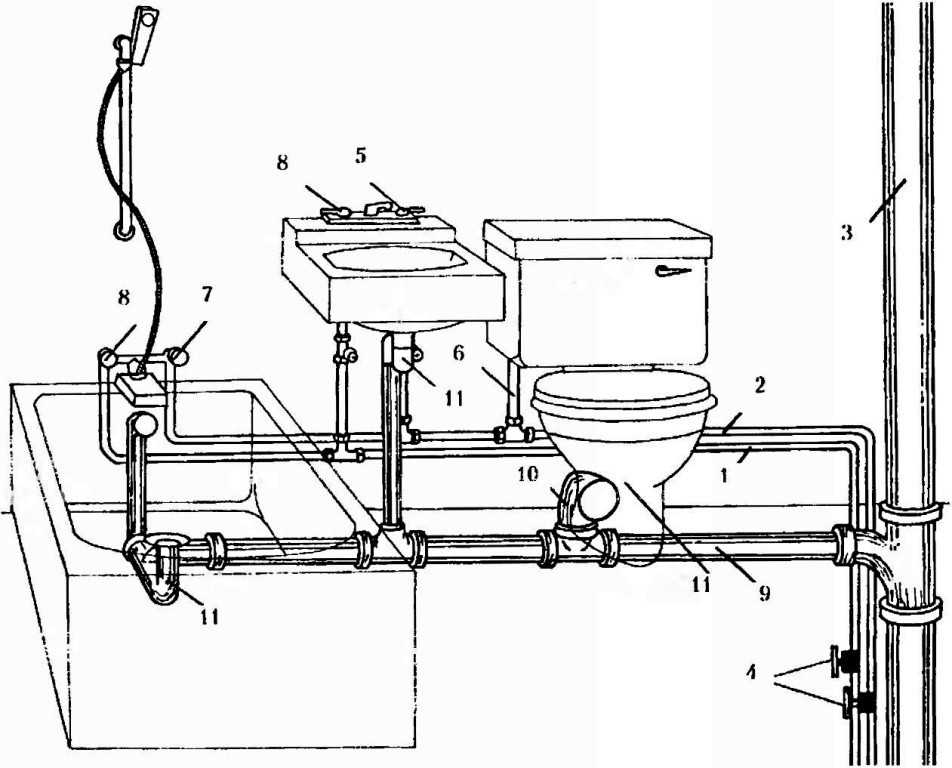

Пример схемы канализации в санузле
Совет. Проект, составленный специалистом, стоит довольно дорого. Но ошибки на этапе планирования могут обойтись впоследствии еще дороже. Поэтому рекомендуется показать готовую схему, выполненную своими руками, профессионалу для экспертизы. Это позволит избежать досадных промахов.
Моменты, которые необходимо учитывать при составлении схемы:
- Выводные трубы разного сантехнического оборудования отличаются диаметром. Подводку к унитазу или биде выполняют при помощи труб сечением не менее 100 мм. Для других устройств подойдет трубопровод диаметром 50 мм;
- Нельзя подключать выводные трубы большего диаметра к горизонтальным отводам с меньшим диаметром;
- При выборе места для установки приборов следует учитывать, что подвод к сифону должен иметь длину не более 1,5 метров, если он жесткий, и не более 0,8 метров − если гофрированный. На горизонтальной плоскости углы не должны быть меньше 120°, а в идеале горизонтальных углов вообще не должно быть;
- Слив стиральной и посудомоечной машины не надо поднимать над полом. Приборы оборудованы центробежными насосами, отработанная вода удаляется под напором.
Внимание! По возможности не следует приобретать бытовую технику до составления тщательной схемы. В противном случае могут возникнуть сложности с установкой и подключением
